Обзор материнской платы ASUS TUF GAMING Z590-PLUS WIFI: дизайн плюс функциональность
19-04-2021
Материнские платы линейки ASUS ROG щеголяют отличным оснащением и приятным дизайном, однако не всегда у пользователей есть возможность их покупки из-за более высокого ценника. В таком случае можно посмотреть в сторону других линеек, благо у тайваньского производителя их несколько. Возьмем, к примеру, серию TUF GAMING, которая с каждым годом включает в себя все более и более интересные модели.
Сегодня у нас на тестировании ASUS TUF GAMING Z590-PLUS WIFI. Она уже доступна в продаже по средней стоимости порядка $286 (7999 грн). Давайте взглянем, что интересного нам приготовила ASUS за эти деньги.
Спецификация
Модель |
ASUS TUF GAMING Z590-PLUS WIFI |
Чипсет |
Intel Z590 |
Процессорный разъем |
Socket LGA1200 |
Поддерживаемые процессоры |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений для платформы Socket LGA1200 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5133 МГц |
Слоты расширения |
1 x PCI Express 4.0 / 3.0 x16 1 x PCI Express 3.0 x16 (х4) 2 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 4.0 x4) (M2_1) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4) (M2_2) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4) (M2_3) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10 Intel Optane Memory Ready |
LAN |
1 x Intel I225-V (10/100/1000/2500 Мбит/с) |
Wi-Fi |
Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax; 2,4 / 5 ГГц) |
Bluetooth |
Bluetooth 5.0 |
Звуковая подсистема |
8-канальный Realtek ALC S1200A |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V 1 x 4-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный) 3 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x USB 3.2 Gen 2x2 Type-C 2 x USB 2.0 2 x USB 3.2 Gen 2 Type-A 2 x USB 3.2 Gen 1 Type-A 1 x HDMI 1 x DisplayPort 1 x RJ45 5 x аудиопортов 1 x Optical S/PDIF out 1 x PS/2 Combo |
Внутренние порты I/O |
1 x USB 3.2 Gen 1 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x Thunderbolt 4 |
BIOS |
192 (128+64) Mбит Flash ROM AMI UEFI BIOS |
Форм-фактор |
ATX (305 x 244 мм) |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки |
Упаковка и комплектация
Новинка поставляется в картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением. Оно отображает ключевые ее особенности и преимущества. Есть даже технические характеристики для полноты картины.

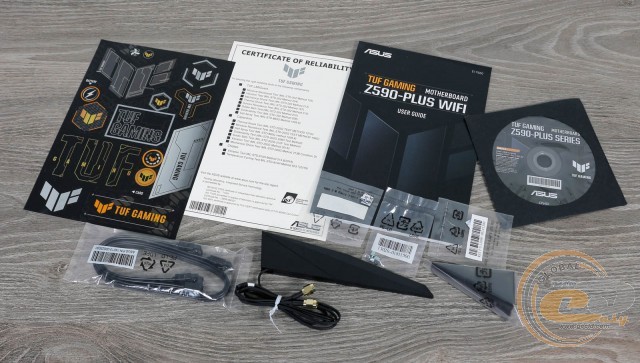

Комплект поставки включает в себя:
- бумажную документацию;
- диск с ПО;
- два SATA-шлейфа;
- винты для крепления M.2-накопителей;
- набор наклеек;
- комбинированную антенну.
Дизайн и особенности платы

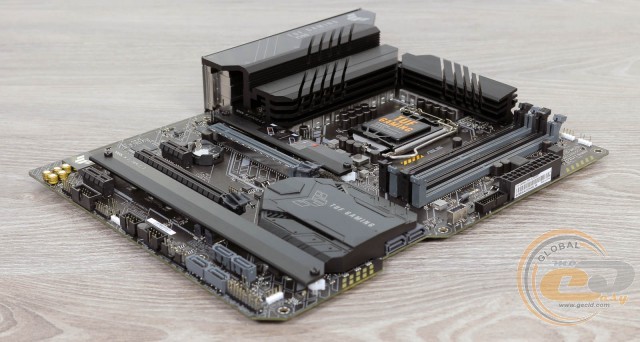

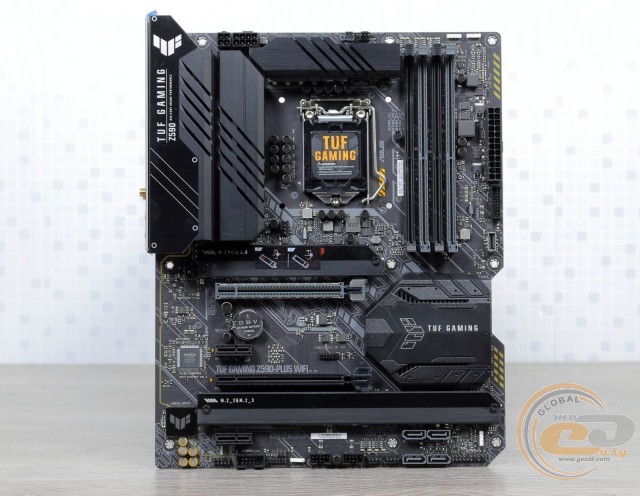

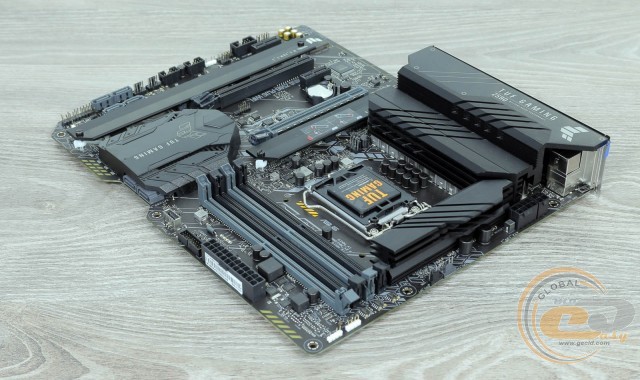

Дизайн ASUS TUF GAMING Z590-PLUS WIFI выполнен в характерном для этой линейки индустриальном стиле с преобладанием темных оттенков. В наличии традиционные вырезы и немного нестандартная форма печатной платы по правому краю. Из интересных моментов отметим усиленный слот для видеокарты, предустановленную заглушку интерфейсной панели и радиаторы охлаждения M.2-накопителей.

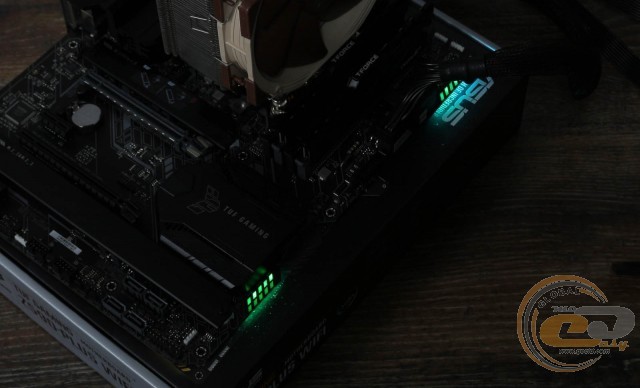

LED-подсветкой инженеры оснастили только правый край печатной платы. Также в наличии четыре колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

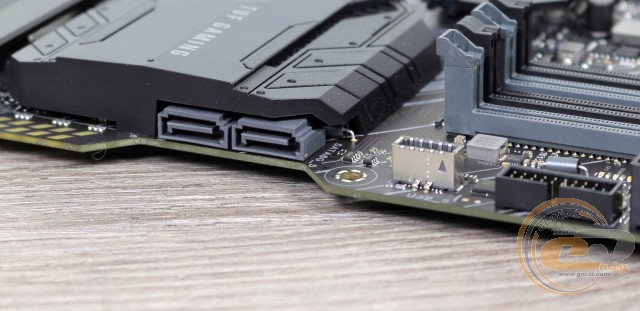

В плане компоновки и удобства сборки системы выделим перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло, благо DIMM-слоты оборудованы защелками только с одной стороны и в наличии есть все необходимые крепежные отверстия.

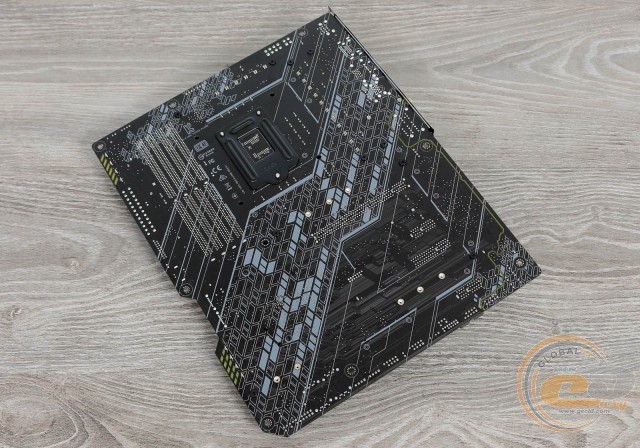

На обратной стороне ASUS TUF GAMING Z590-PLUS WIFI отметим стандартную опорную пластину процессорного разъема и винты крепления всех радиаторов.
В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, колодки для интерфейса Thunderbolt 4 и светодиодных лент, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

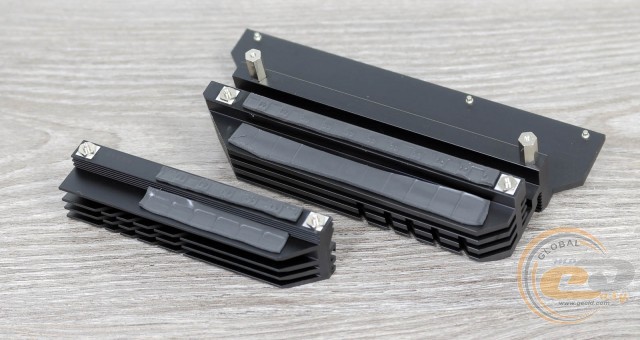

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. К процессорным линиям PCIe 4.0 подключен только верхний разъем M2_1. Он не будет работать при установке процессора Intel Core 10-го поколения.
Есть и другие ограничения для дисковой подсистемы. Так, интерфейс M2_2 делит пропускную способность с портом SATA6G_2, а интерфейс M2_3 – с портами SATA6G_56.
Системная плата ASUS TUF GAMING Z590-PLUS WIFI оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 5133 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим две колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 1 Type-C.

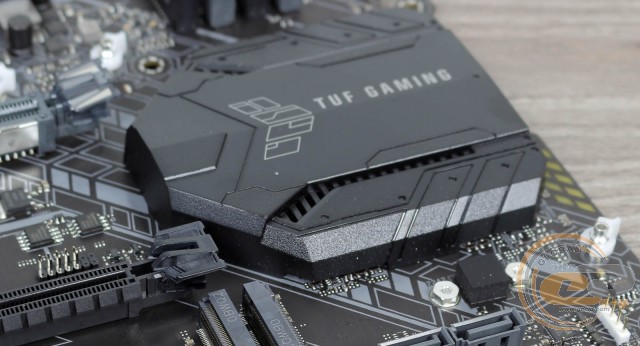

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z590, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 31°C (при разгоне – 31°C);
- верхний радиатор охлаждения элементов подсистемы питания процессора – 36°C (при разгоне – 38°C);
- боковой радиатор охлаждения элементов подсистемы питания процессора – 39°C (при разгоне – 41°C);
- дроссели – 41°C (при разгоне – 43°C).
Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

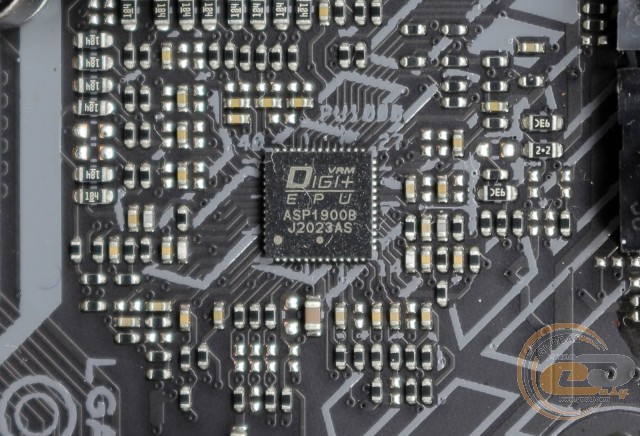

Питание процессора осуществляется по 14+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы DrMOS ON Semiconductor NCP302150, способные выдерживать ток силой до 90 А. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1900B.

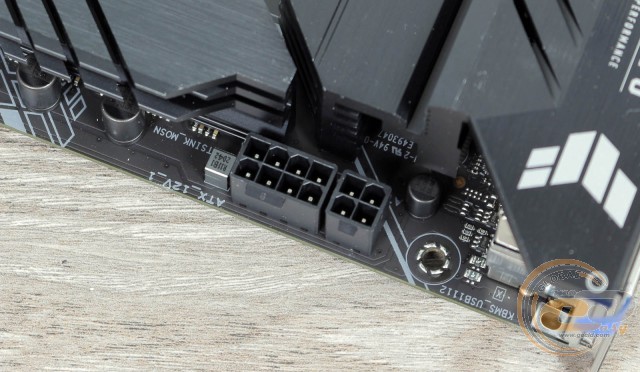

Питание процессора реализовано на базе двух разъемов ATX12V на 8 и 4 контакта соответственно.
Для расширения функциональности материнской платы ASUS TUF GAMING Z590-PLUS WIFI есть четыре слота:
- PCI Express 4.0/3.0 x16 (в режиме х16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4);
- PCI Express 3.0 x1.
Какие-либо ограничения по одновременной работе слотов расширения с другими интерфейсами отсутствуют.

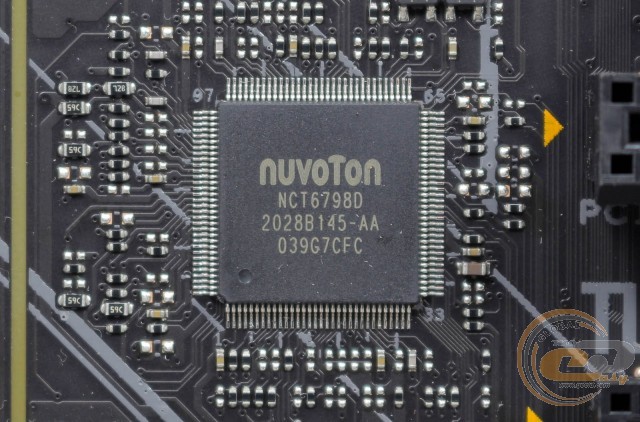

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D, которая обеспечивает мониторинг и работу порта COM.

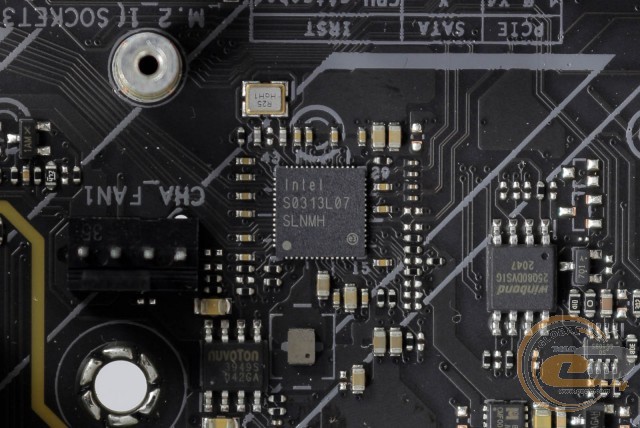

Для поддержки сетевых соединений служит LAN-контроллер Intel I225-V (SLNMH) с пропускной способностью вплоть до 2500 Мбит/с. С приоритизацией трафика поможет технология TurboLAN.

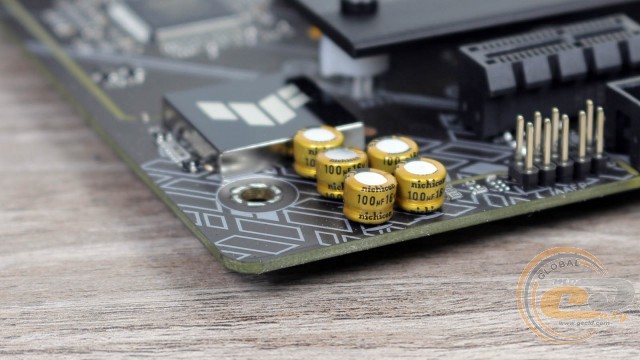

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC S1200А и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы, а сам кодек прикрыт защитным кожухом.

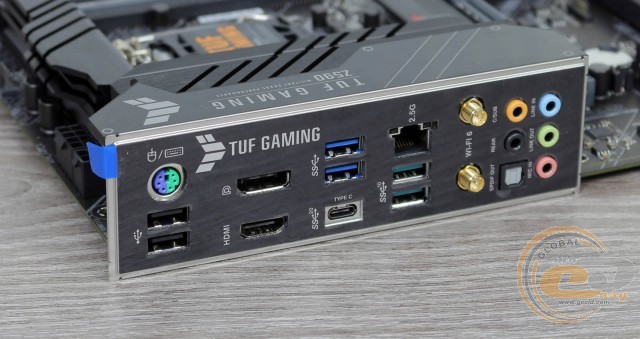

На интерфейсную панель выведены следующие порты:
- 1 x USB 3.2 Gen 2x2 Type-C
- 2 x USB 2.0
- 2 x USB 3.2 Gen 2 Type-A
- 2 x USB 3.2 Gen 1 Type-A
- 1 x HDMI
- 1 x DisplayPort
- 1 x RJ45
- 5 x аудиопортов
- 1 x Optical S/PDIF out
- 1 x PS/2 Combo
Данная конфигурация привлекает поддержкой беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.0, наличием семи портов USB, включая USB 3.2 Gen 2x2 Type-C, двумя видеовыходами и удобным подключением многоканальной акустики.
