Обзор материнской платы ASUS TUF GAMING Z690-PLUS WIFI D4: экономим на обновлении системы

20-12-2021

Ноябрь ознаменовался релизом новой платформы Intel Socket LGA1700. Одной из ключевых ее особенностей стала поддержка оперативной памяти двух стандартов – DDR4 и DDR5. Производители материнских плат сами выбирают, какой из них реализовать в конкретной модели.

Каждый стандарт имеет свои преимущества. Например, DDR5 является быстрее, энергоэффективнее, лучше поддается разгону и позволяет создавать более емкие модули. Зато DDR4 дешевле и доступнее на рынке. Вы можете сэкономить на покупке ОЗУ, если в качестве новой материнской платы выберете модель с поддержкой именно DDR4.

ASUS TUF GAMING Z690-PLUS WIFI D4

К нам на тест приехала модель ASUS TUF GAMING Z690-PLUS WIFI D4 как раз с поддержкой DDR4. Она уже доступна в продаже по средней стоимости порядка $372 (9999 грн). Давайте же взглянем, что интересного нам приготовил тайваньский производитель за эти деньги.

Спецификация

Модель

ASUS TUF GAMING Z690-PLUS WIFI D4

Чипсет

Intel Z690

Процессорный разъем

Socket LGA1700

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 12-го поколений для платформы Socket LGA1700

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5333 МГц

Слоты расширения

1 x PCI Express 5.0 x16

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x4

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242 – 2280; SATA и PCIe 4.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_3)

1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 4.0 x4) (M2_4)

4 x SATA 6 Гбит/с

SATA RAID 0 / 1 / 5 / 10

NVMe RAID 0 / 1 / 5

LAN

1 x Intel I225-V (10/100/1000/2500 Мбит/с)

Wi-Fi

Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax)

Bluetooth

Bluetooth 5.2

Звуковая подсистема

8-канальный Realtek

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 2 Type-A

4 x USB 3.2 Gen 1 Type-A

1 x USB 3.2 Gen 1 Type-C

1 x HDMI

1 x DisplayPort

1 x RJ-45

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt

BIOS

128+64 Mбит Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF GAMING Z690-PLUS WIFI D4 ASUS TUF GAMING Z690-PLUS WIFI D4

Новинка поставляется в традиционной картонной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF GAMING Z690-PLUS WIFI D4

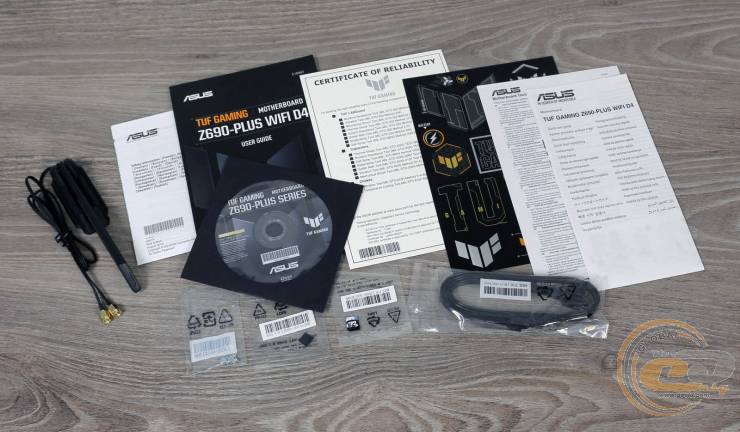

Комплект поставки, помимо привычного диска с ПО и набора бумажной документации, включает в себя:

  • два SATA-шлейфа;
  • винты для крепления M.2-накопителей;
  • набор наклеек;
  • комбинированную антенну беспроводных интерфейсов.

Дизайн и особенности платы

ASUS TUF GAMING Z690-PLUS WIFI D4

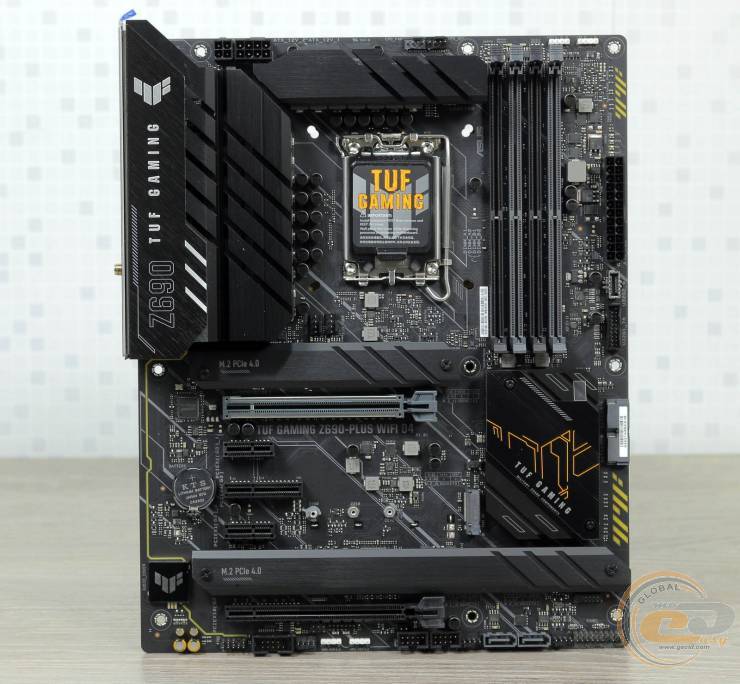

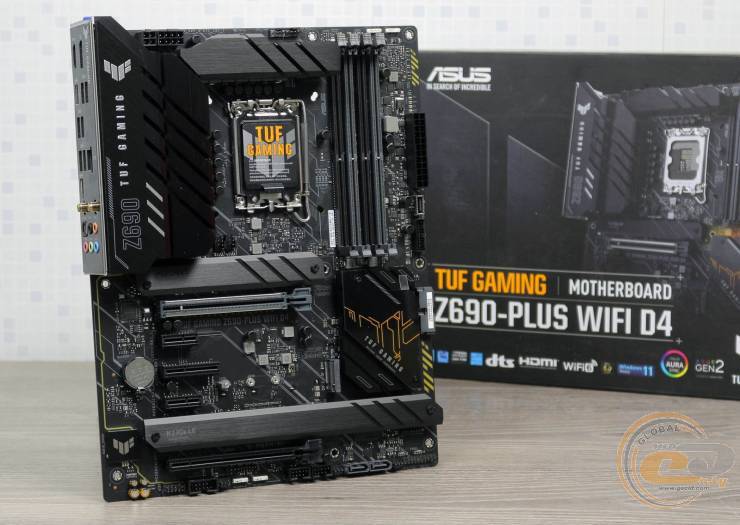

ASUS TUF GAMING Z690-PLUS WIFI D4 выполнена в характерном для всей линейки TUF GAMING индустриальном стиле с преобладанием темных оттенков. Также в наличии традиционные для серии вкрапления желтого цвета в оформлении.

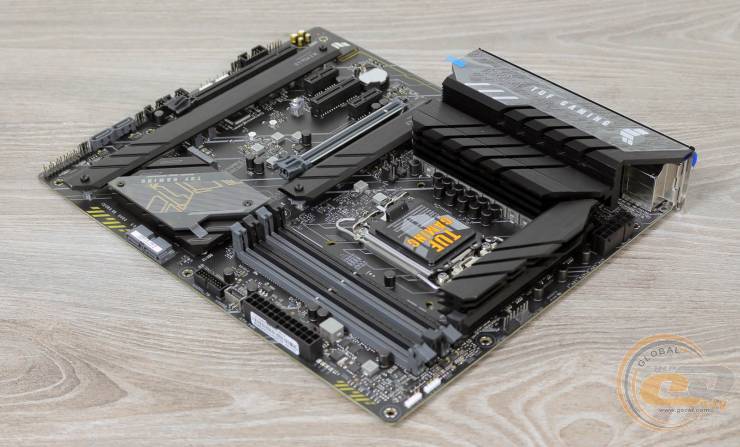

Из интересных моментов отметим усиленный слот для видеокарты, предустановленную заглушку интерфейсной панели и радиаторы охлаждения для трех из четырех M.2-накопителей.

ASUS TUF GAMING Z690-PLUS WIFI D4

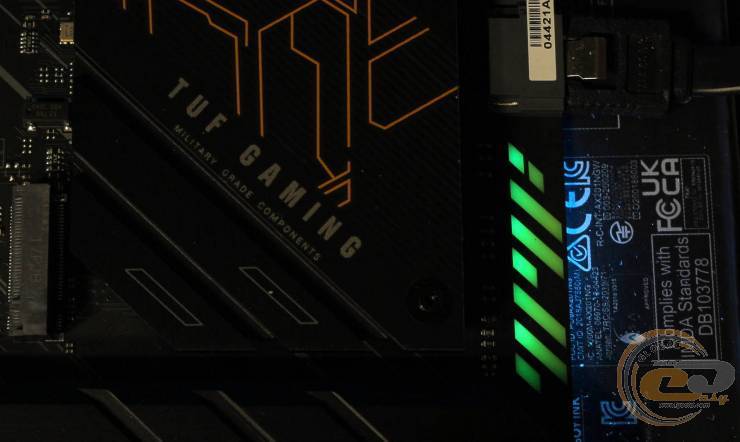

LED-подсветкой оснастили правый край печатной платы. Также в наличии четыре колодки для подключения светодиодных лент и фирменная технология синхронизации ASUS AURA Sync.

ASUS TUF GAMING Z690-PLUS WIFI D4

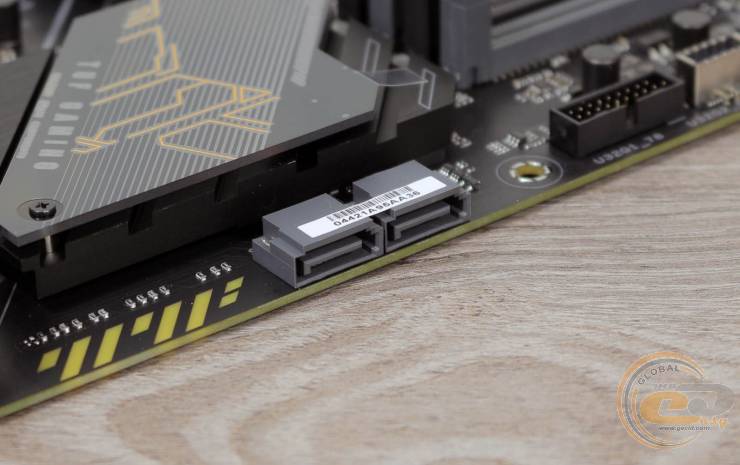

В плане компоновки и удобства сборки системы отметим перпендикулярное расположение двух из четырех портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x16 (x4), что маловероятно. К расположению остальных элементов претензий у нас не возникло, благо DIMM-слоты оборудованы защелками только с одной стороны и в наличии есть все необходимые крепежные отверстия.

ASUS TUF GAMING Z690-PLUS WIFI D4

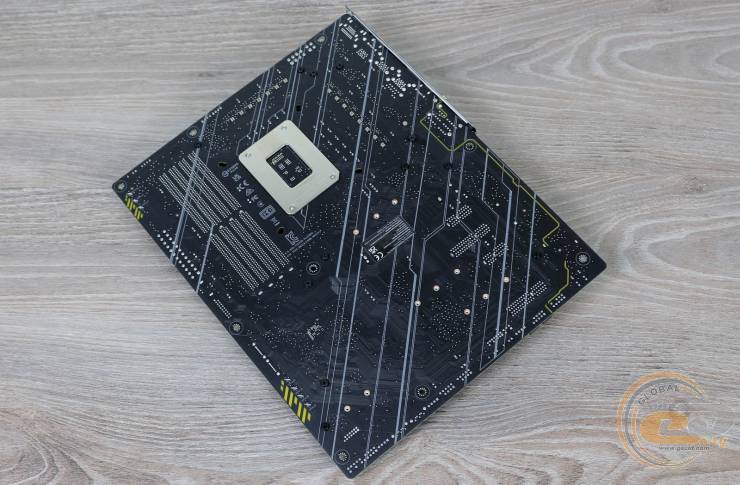

На обратной стороне платы видим стандартную опорную пластину процессорного разъема. Монтажные отверстия для процессорной системы охлаждения двойные, что позволит вам установить некоторые СВО для Socket LGA1200, но подойдут не все.

ASUS TUF GAMING Z690-PLUS WIFI D4

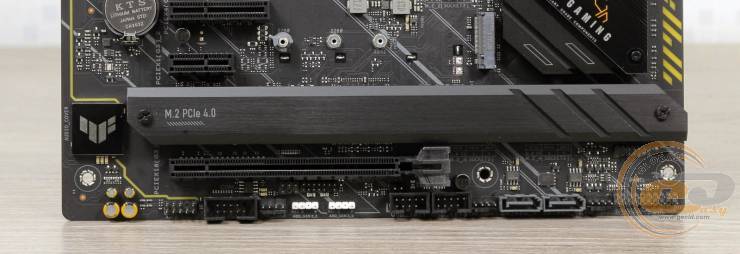

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, колодки для Thunderbolt и светодиодных лент, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

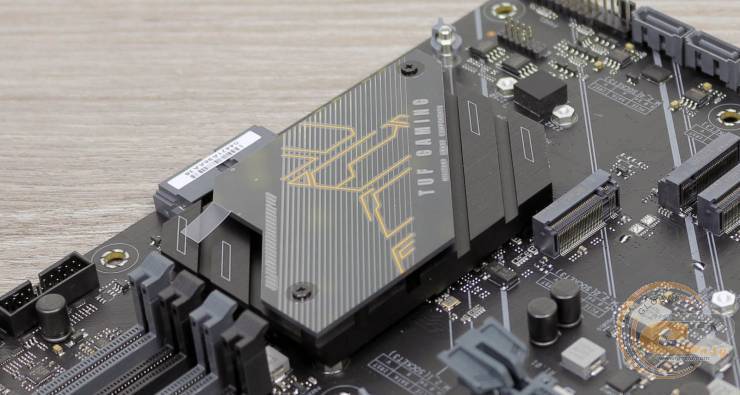

Возможности организации дисковой подсистемы представлены четырьмя интерфейсами M.2 Socket 3 и четырьмя портами SATA 6 Гбит/с. Какие-либо ограничения по одновременной работе этих интерфейсов отсутствуют.

ASUS TUF GAMING Z690-PLUS WIFI D4

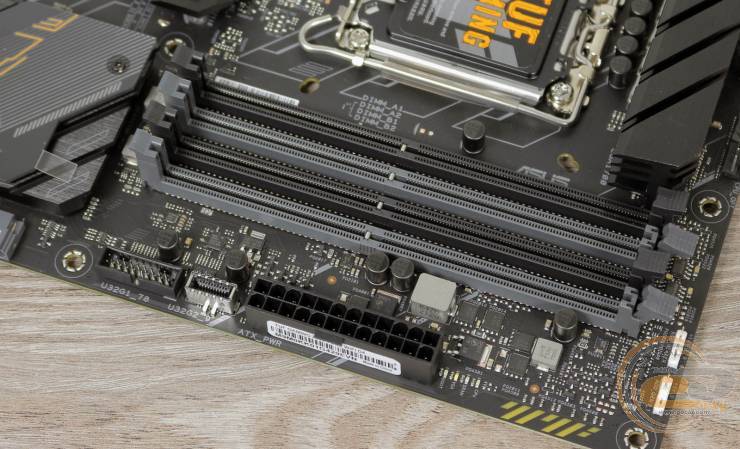

Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 5333 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ.

Рядом находятся две колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 2x2 Type-C.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z690, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 53,8°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 47,3°C;
  • дроссели – 48-60°C.

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

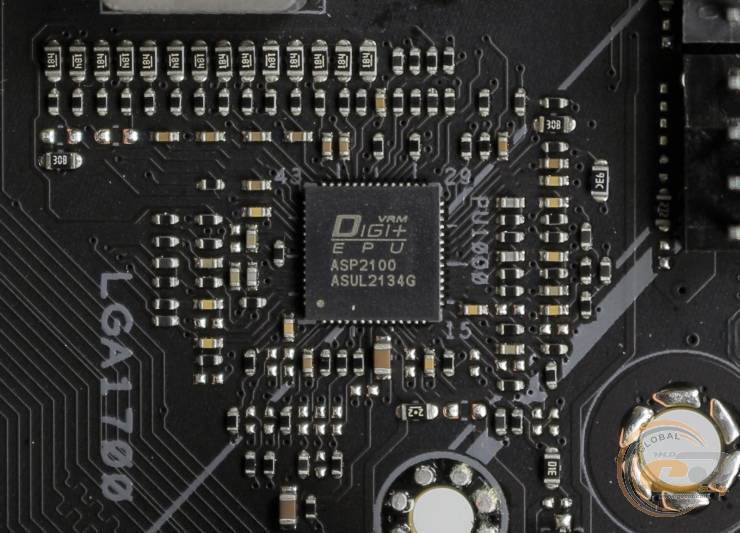

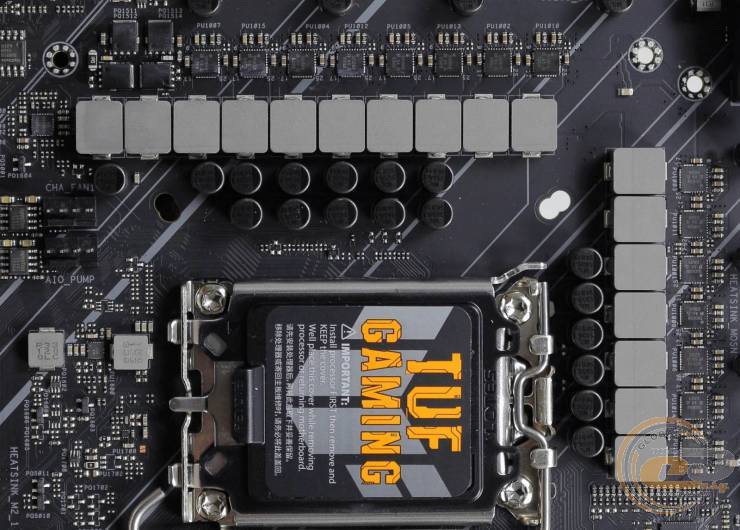

Питание процессора осуществляется по 14+1-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы Vishay SiC659, способные выдерживать ток силой до 80 А. Сам преобразователь основан на цифровом ШИМ-контроллере ASP2100.

ASUS TUF GAMING Z690-PLUS WIFI D4

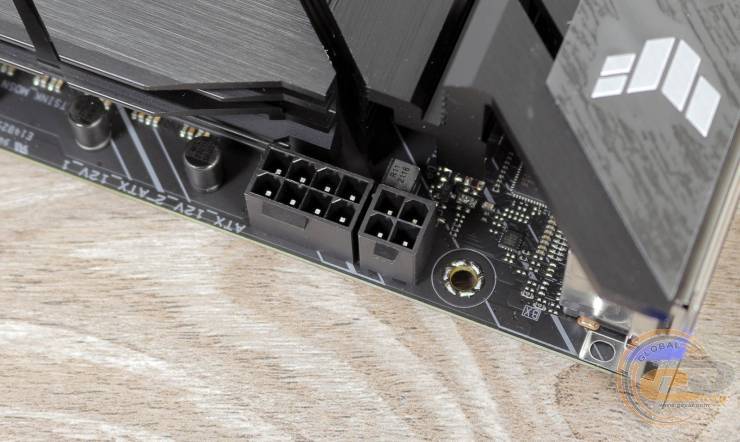

Питание процессора реализовано на базе 4-и 8-контактного разъемов ATX12V.

ASUS TUF GAMING Z690-PLUS WIFI D4

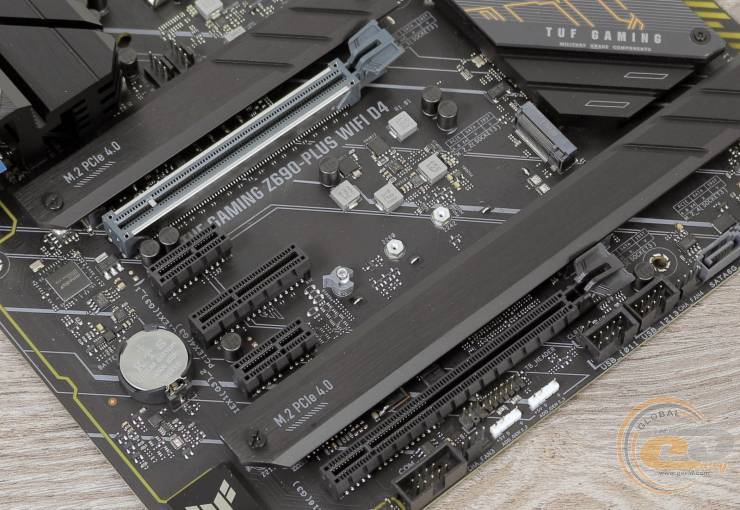

Для расширения функциональности материнской платы ASUS TUF GAMING Z690-PLUS WIFI D4 есть пять слотов:

  1. PCI Express 5.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x4;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме х4).

Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.
