Обзор и тестирование материнской платы ASUS TUF H310M-PLUS GAMING: дизайн в бюджетном сегменте

Линейка ASUS TUF GAMING уверенно набирает обороты, пополняясь все большим количеством интересных новинок. Приятно, что компания ASUS не стала игнорировать самый младший набор системной логики Intel H310 и решила порадовать любителей экономии стильным решением, что редкость для бюджетного сегмента.

ASUS TUF H310M-PLUS GAMING

Новинка, о которой мы поговорим в данном обзоре, получила название ASUS TUF H310M-PLUS GAMING. На данный момент она гордо носит звание флагмана и по совместительству является одной из самых дорогих плат формата microATX на Intel H310 от тайваньского производителя. Однако поскольку речь идет о сегменте недорогих решений, то и цена получилась вполне демократичной − порядка $86. Предлагаем взглянуть на ее обзор и сделать выводы о целесообразности покупки.

Спецификация

Модель

ASUS TUF H310M-PLUS GAMING

Чипсет

Intel H310

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 2.0 x4)

4 x SATA 6 Гбит/с

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 x HDMI

1 x RJ45

2 x USB 3.1 Gen 1

4 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 208 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF H310M-PLUS GAMING ASUS TUF H310M-PLUS GAMING

Новинка поставляется в традиционной упаковке, оформленной в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF H310M-PLUS GAMING

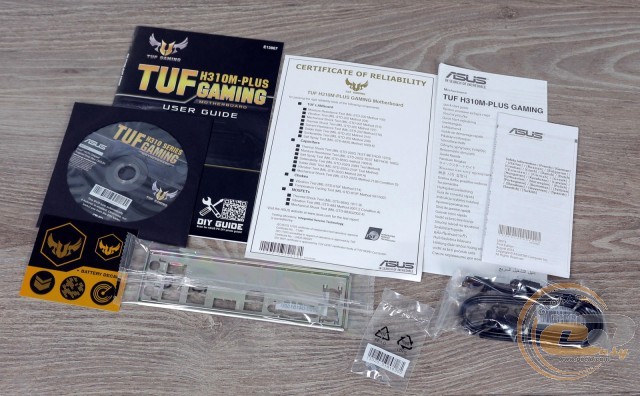

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF H310M-PLUS GAMING

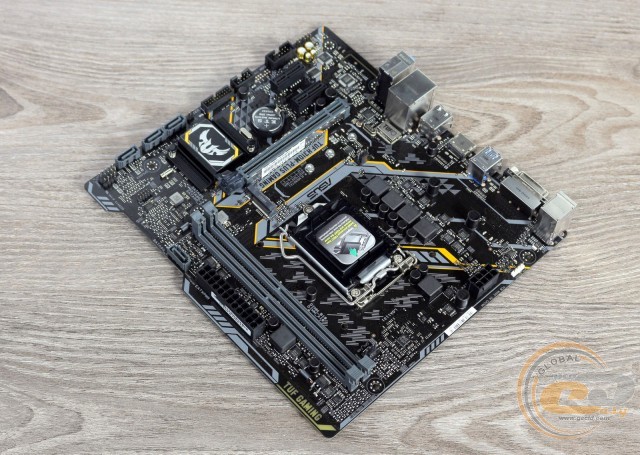

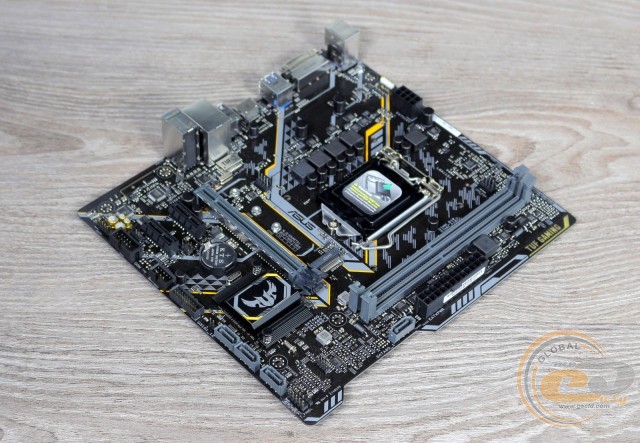

Несмотря на свою невысокую стоимость, новинка уверенно щеголяет нестандартной формой печатной платы и традиционным для линейки TUF GAMING оригинальным дизайном в черно-желтой цветовой гамме.

ASUS TUF H310M-PLUS GAMING

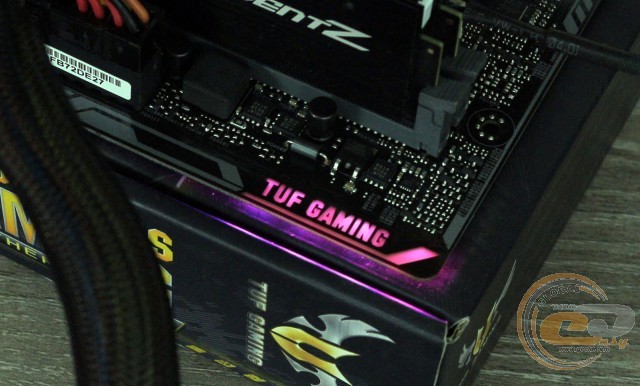

Приятным бонусом является наличие LED-подсветки ASUS AURA Sync и одной колодки для подключения светодиодной ленты.

ASUS TUF H310M-PLUS GAMING

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 2.0 x1, что маловероятно. Также следует быть аккуратным при подключении разъемов по правому краю из-за отсутствия крепежных отверстий. А вот проблем с установкой модулей ОЗУ быть не должно, поскольку защелки находятся лишь с одной стороны. К расположению остальных элементов претензий у нас не возникло.

ASUS TUF H310M-PLUS GAMING

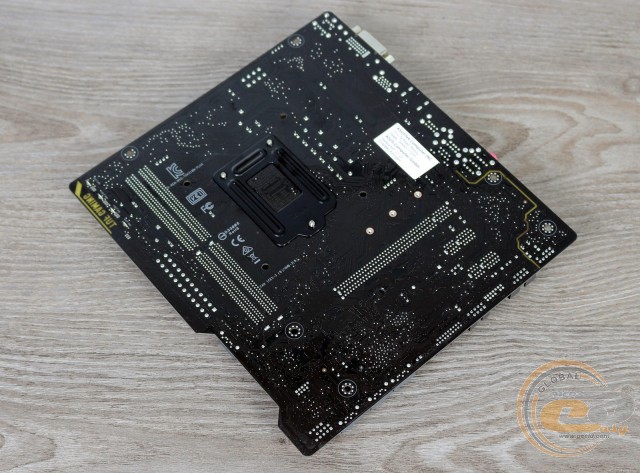

Взглянув на обратную сторону ASUS TUF H310M-PLUS GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что радиатор системы охлаждения закреплен при помощи пластиковых клипс.

ASUS TUF H310M-PLUS GAMING

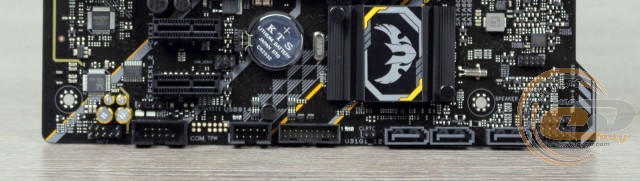

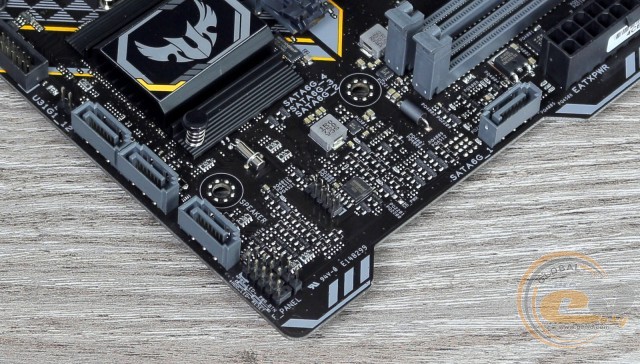

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: по одной для USB 2.0 и USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка двух внутренних и четырех внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего четыре: два внутренних и пара внешних.

ASUS TUF H310M-PLUS GAMING

ASUS TUF H310M-PLUS GAMING

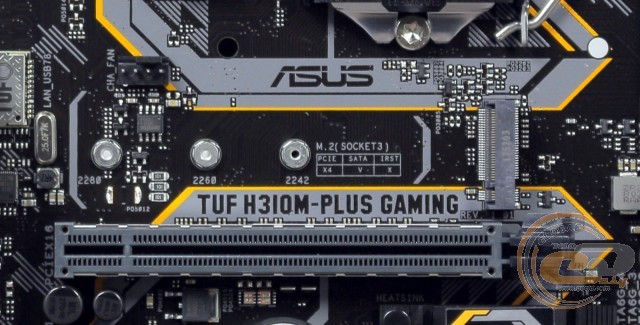

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA6_2»), поэтому последний будет недоступен при установке M.2 SATA-накопителя.

ASUS TUF H310M-PLUS GAMING

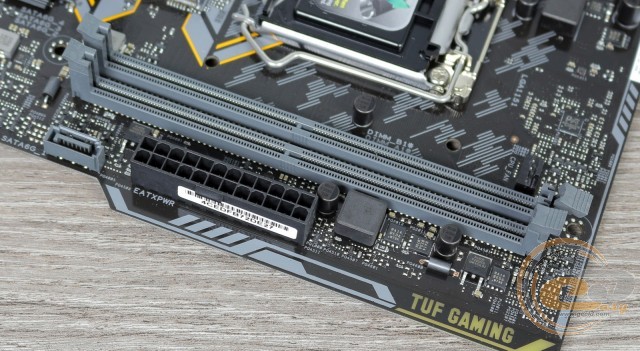

Системная плата ASUS TUF H310M-PLUS GAMING оснащена двумя DIMM-слотами для монтажа модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет вполне достаточно для повседневного использования.

ASUS TUF H310M-PLUS GAMING

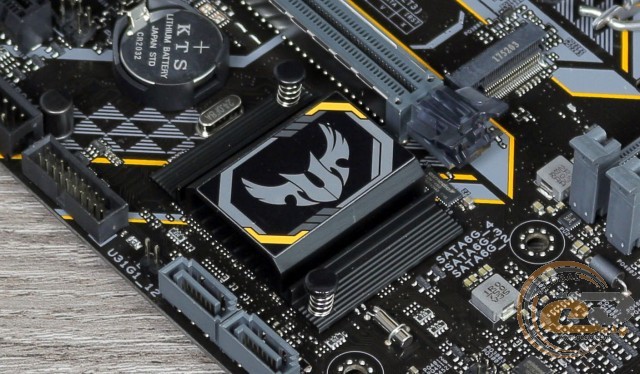

Как видим, система охлаждения представлена единственным радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,9°C;
  • дроссели подсистемы питания процессора – 94,3°C.

Температура на дросселях настораживает, но в стресс-тесте система работала стабильно и без троттлинга. В обычном режиме и при установке менее прожорливых процессоров значения должны быть ниже, но все равно о хорошей циркуляции воздуха внутри корпуса забывать не следует.

ASUS TUF H310M-PLUS GAMING

ASUS TUF H310M-PLUS GAMING

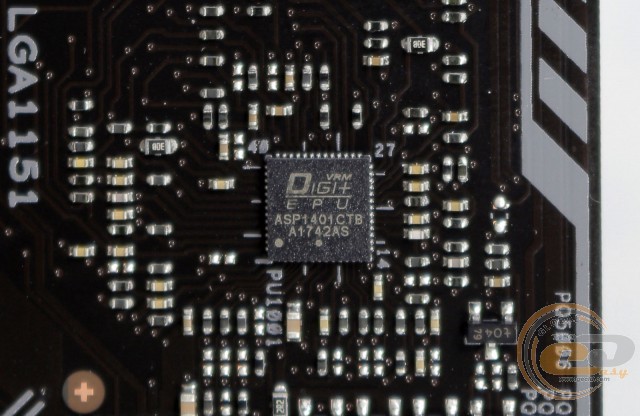

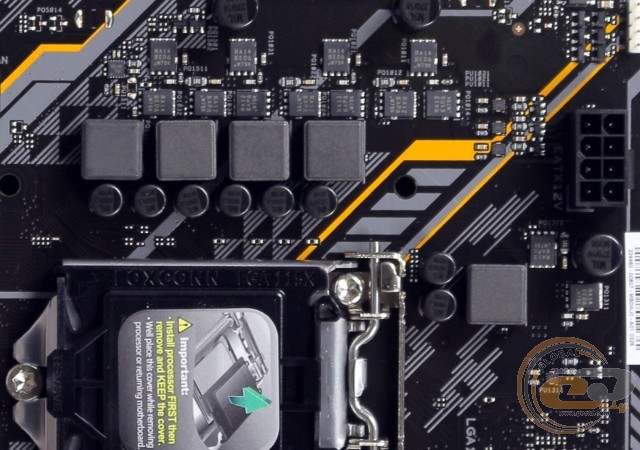

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB, а в обвязке используются надежные компоненты TUF Components.

ASUS TUF H310M-PLUS GAMING

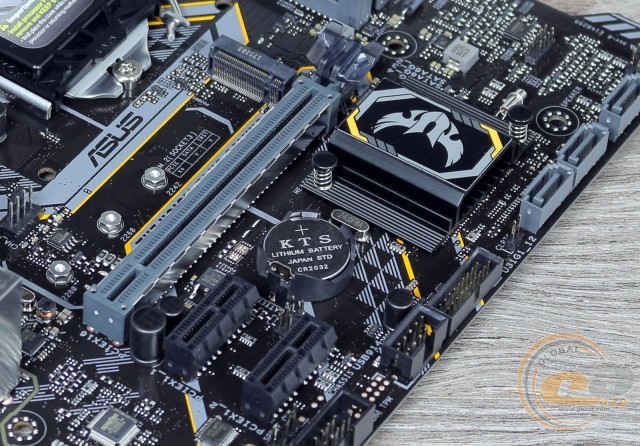

Для расширения функциональности ASUS TUF H310M-PLUS GAMING у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Возможности организации графической подсистемы ограничены установкой только одной видеокарты, однако для бюджетного сегмента этого вполне достаточно. Сам слот PCI Express 3.0 x16 может похвастать усиленной конструкцией, поэтому без проблем выдержит даже габаритную видеокарту.
