Обзор и тестирование материнской платы ASUS TUF H370-PRO GAMING: а стоит ли переплачивать за Intel H370?

Изначально чипсет Intel H370 был анонсирован компанией Intel в качестве основы для материнских плат, ориентированных на домашнее использование, однако его преимущества перед более доступным Intel B360 не столь очевидны. Особенно это касается конечной стоимости продукции. Главным достоинством Intel H370 перед своим младшим собратом является поддержка организации RAID-массивов и пары дополнительных портов USB, что, согласитесь, не столь критично для домашних игровых систем.

ASUS TUF H370-PRO GAMING

Именно по этой причине и возникает вопрос: «А стоит ли переплачивать за хорошо оснащенные модели на Intel H370?». Возьмем, к примеру, ASUS TUF H370-PRO GAMING. На данный момент эта материнская плата является второй по старшинству в модельном ряду компании ASUS среди решений формата ATX, и продается с соответствующим своему статусу ценником порядка $140. Давайте же разберемся в целесообразности подобной покупки.

Спецификация

Модель

ASUS TUF H370-PRO GAMING

Чипсет

Intel H370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 236 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF H370-PRO GAMING ASUS TUF H370-PRO GAMING

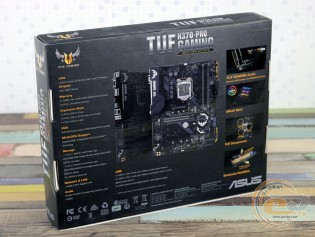

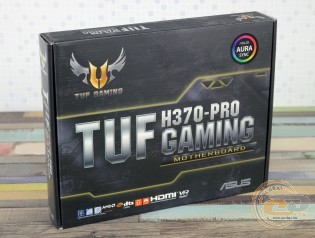

Новинка поставляется в традиционной упаковке, оформленной в темных тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF H370-PRO GAMING

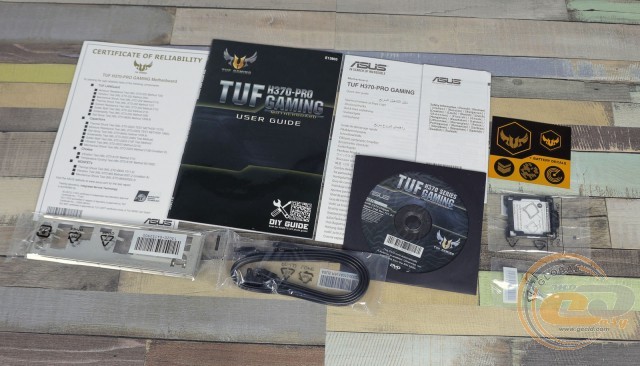

Комплект поставки включает в себя следующие компоненты:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • набор крепежных винтов для M.2-накопителей;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF H370-PRO GAMING

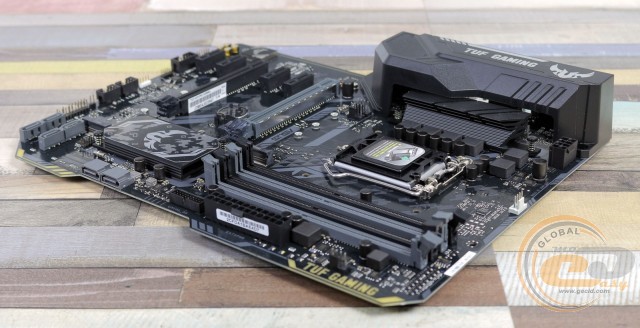

К чему никогда не было претензий, так это к дизайну материнских плат серии ASUS TUF GAMING, которые радуют своих покупателей нестандартным подходом к оформлению. И это касается не только цветовых решений, но и формы печатной платы, которая позволяет выделится на фоне конкурентов скошенными углами и вырезом на правой стороне. Вполне логично, что и ASUS TUF H370-PRO GAMING не стала исключением и выглядит более чем достойно. Из интересных моментов отметим защитный кожух над интерфейсной панелью.

ASUS TUF H370-PRO GAMING

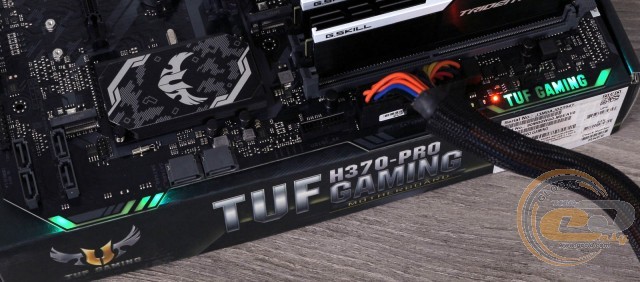

Приятным бонусом является наличие LED-подсветки ASUS AURA Sync и одной колодки для подключения светодиодной ленты.

ASUS TUF H370-PRO GAMING

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в слот PCI Express 3.0 x1, что маловероятно. Отсутствующие крепежные отверстия по правому краю требуют повышенной аккуратности при подключении находящихся там элементов. Зато радует наличие у DIMM-слотов защелок только с одной стороны. К расположению остальных элементов претензий у нас не возникло.

ASUS TUF H370-PRO GAMING

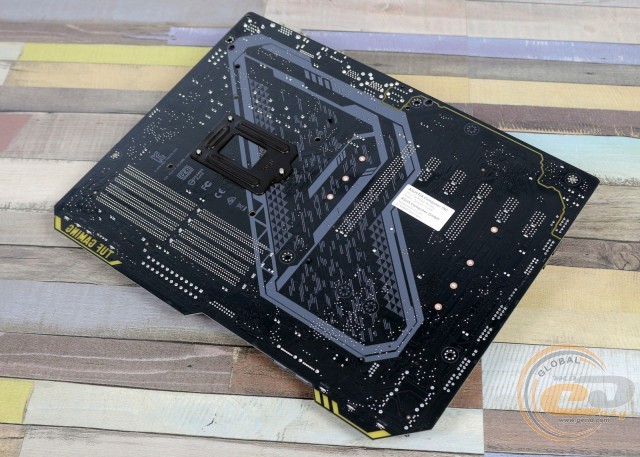

Взглянув на обратную сторону ASUS TUF H370-PRO GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс, что является стандартным решением для моделей без возможности разгона.

ASUS TUF H370-PRO GAMING

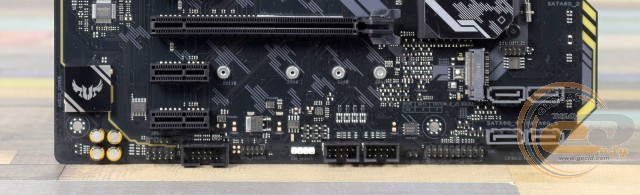

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, колодка для светодиодной ленты, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка двух внешних и четырех внутренних портов USB 2.0.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

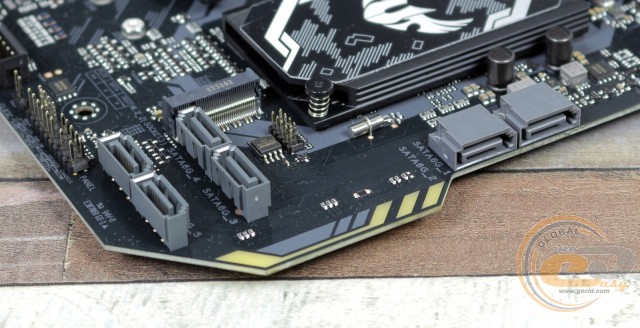

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке M.2 SATA-накопителя.

ASUS TUF H370-PRO GAMING

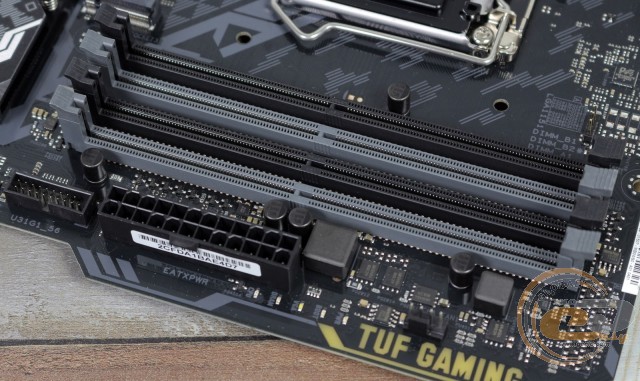

Системная плата ASUS TUF H370-PRO GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка пяти USB 3.1 Gen 1: двух внутренних и трех внешних, один из которых выполнен в популярном формате Type-C.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

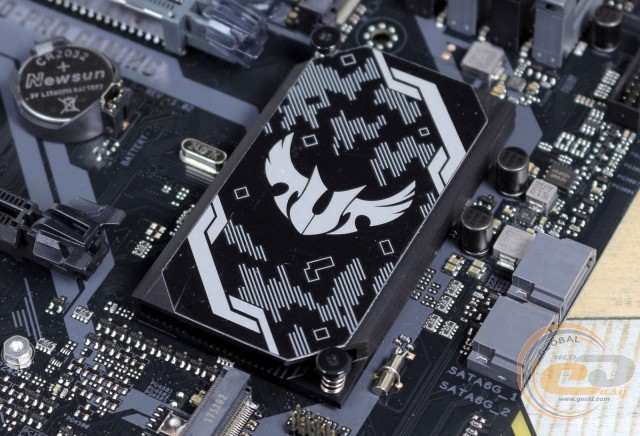

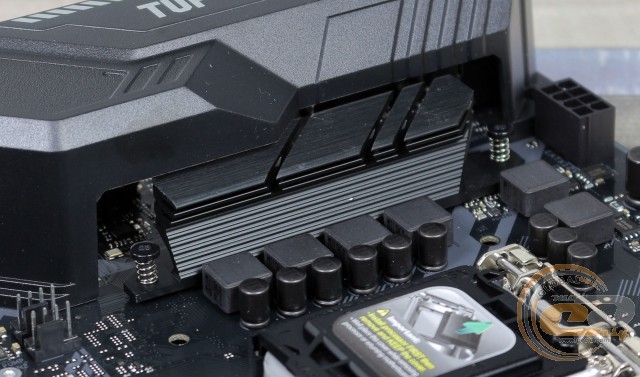

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H370, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,7°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 55°C;
  • дроссели – 64°C.

Полученные результаты можно смело охарактеризовать как вполне достойные, а если учесть отсутствие возможности разгона, то и переживать о перегреве вам не придется.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

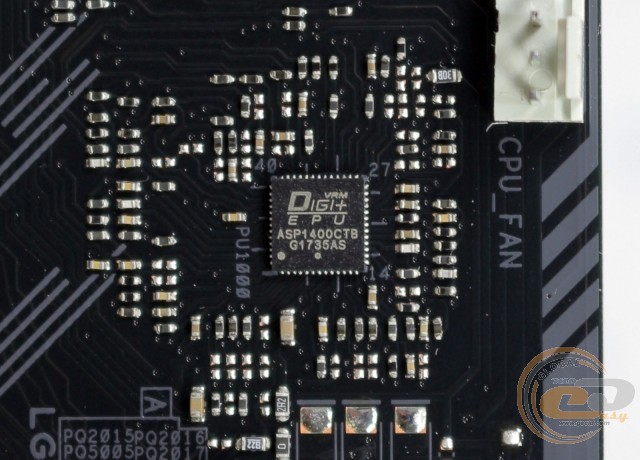

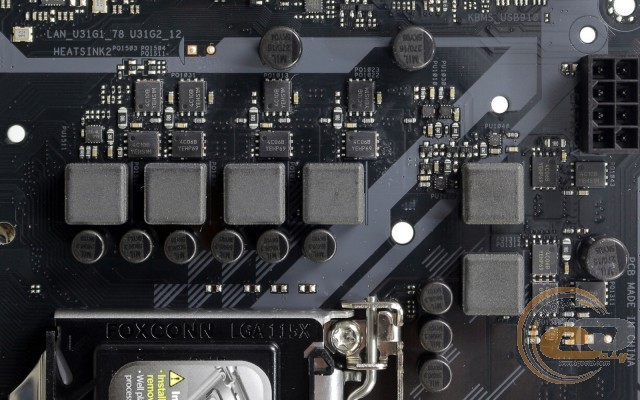

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS TUF H370-PRO GAMING

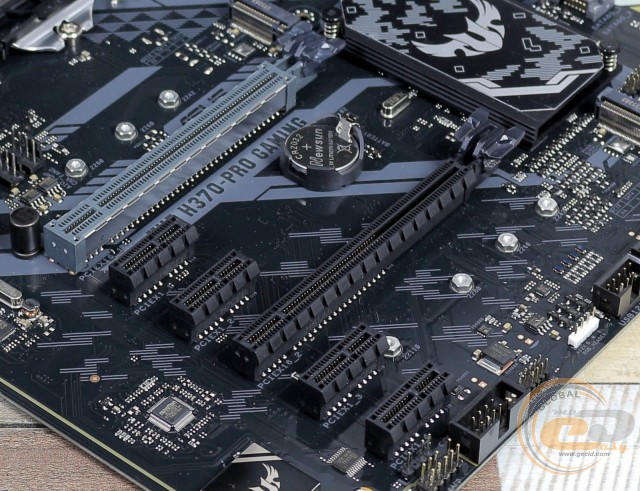

Для расширения функциональности материнской платы ASUS TUF H370-PRO GAMING у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

К процессору подключен только верхний слот PCI Express 3.0 x16 с усиленной конструкцией, который и использует все доступные шестнадцать линий. В свою очередь второму слоту досталось только четыре чипсетные линии, поэтому в случае установки пары видеокарт они будут работать по не самой актуальной схеме x16+x4.
