Обзор и тестирование материнской платы ASUS TUF Z390M-PRO GAMING: оптимально для компактных систем?

Приятно, что компания ASUS продолжает уделять внимание поклонникам компактного формата microATX, пополняя свой модельный ряд устройствами в самых разных ценовых категориях и не оставляя данный сегмент на откуп исключительно бюджетным устройствам. Не так давно мы познакомились с по-настоящему флагманской материнской платой ASUS ROG MAXIMUS XI GENE на базе чипсета Intel Z390. Однако ее покупка может быть лишь мечтой для большинства читателей, поскольку далеко не все готовы расстаться с внушительной суммой, даже за топовые возможности.

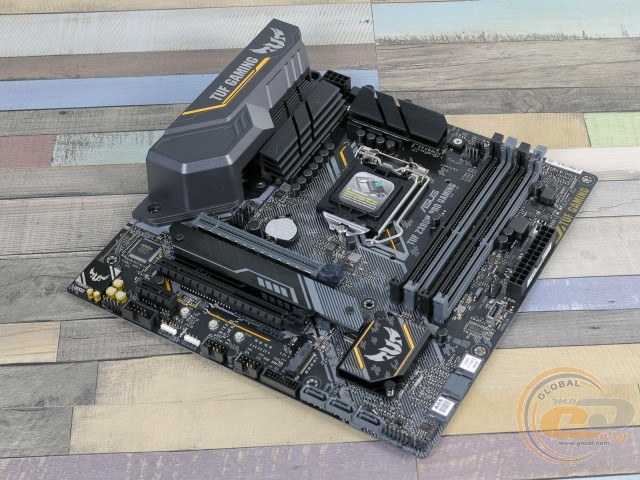

ASUS TUF Z390M-PRO GAMING

Поэтому сегодня мы познакомим вас с более доступной моделью ASUS TUF Z390M-PRO GAMING, которую условно можно определить в средний ценовой диапазон устройств с поддержкой разгона на свежем флагманском чипсете. При средней стоимости порядка $200 она предлагает заманчивый набор возможностей, но для начала давайте познакомимся с ее характеристиками.

Спецификация

Модель

ASUS TUF Z390M-PRO GAMING

Чипсет

Intel Z390

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4266 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel I219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek S1200A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

1 x разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DisplayPort

1 x RJ45

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 2

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1, DMI 3.0

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF Z390M-PRO GAMING ASUS TUF Z390M-PRO GAMING

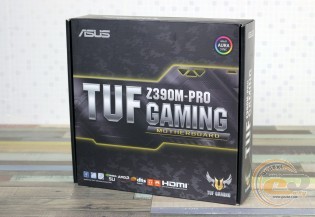

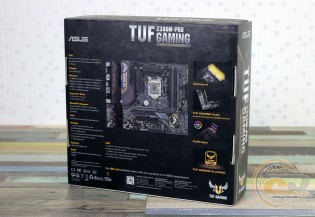

Материнская плата поставляется в традиционной картонной упаковке. Она оформлена в темно-желтых тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

ASUS TUF Z390M-PRO GAMING

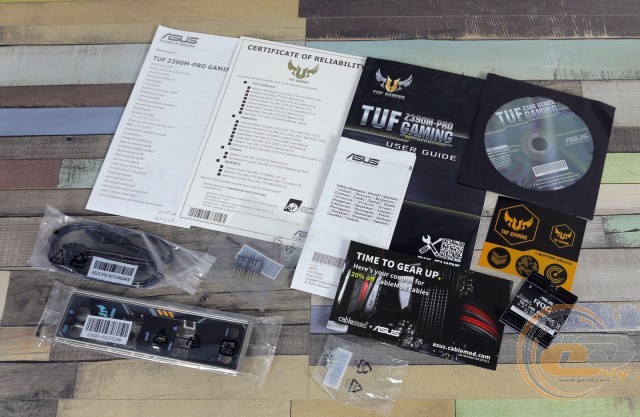

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор ASUS Q-Connectors;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа;
  • мостик 2-Way NVIDIA SLI;
  • сертификат, подтверждающий надежность компонентов платы.

Дизайн и особенности платы

ASUS TUF Z390M-PRO GAMING

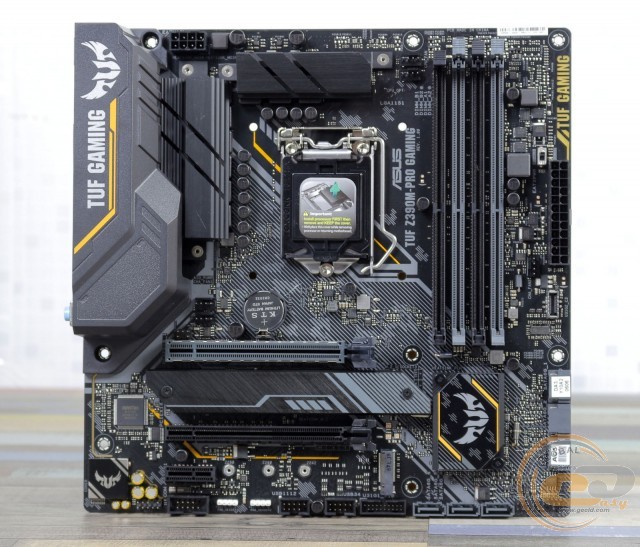

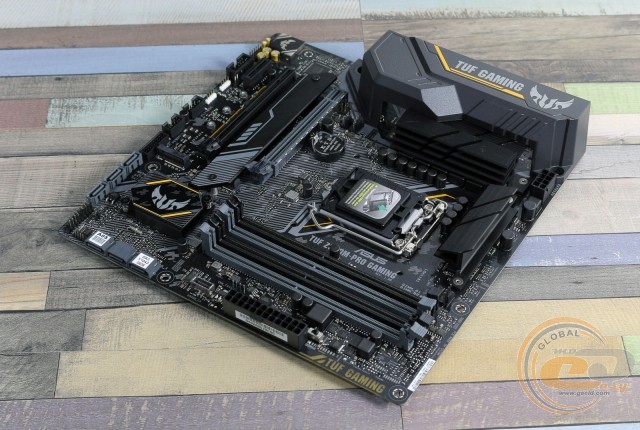

Одной из особенностей некоторых материнских плат линейки ASUS TUF GAMING является нестандартная форма печатной платы с вырезами по правой стороне. Однако в случае с ASUS TUF Z390M-PRO GAMING от этого отказались ввиду плотной компоновки и компактных габаритов. А вот оформление в темно-желтых тонах никуда не делось, как и кожух над интерфейсной панелью. Также из интересного отметим наличие одного радиатора для охлаждения M.2-накопителя.

ASUS TUF Z390M-PRO GAMING

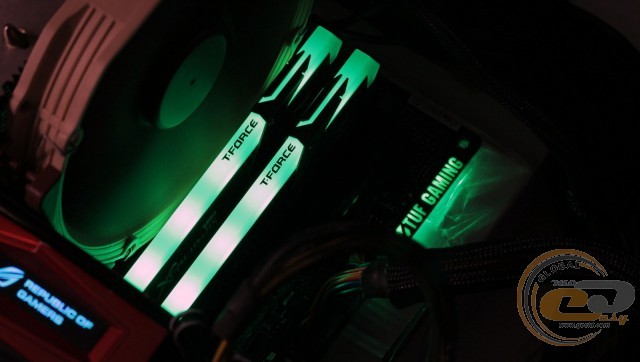

В лучших традициях этого года не обошлось и без LED-подсветки. Иллюминацией обладает логотип серии в правом верхнем углу. Также в вашем распоряжении будет пара колодок для светодиодных лент.

ASUS TUF Z390M-PRO GAMING

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы на основе ASUS TUF Z390M-PRO GAMING у вас не возникнет. Доступ к трем из шести портов SATA может быть затруднен в случае установки видеокарты с трехслотовым кулером. А вот замена модулей памяти пройдет без проблем, ведь слоты оснащены защелками только с одной стороны.

ASUS TUF Z390M-PRO GAMING

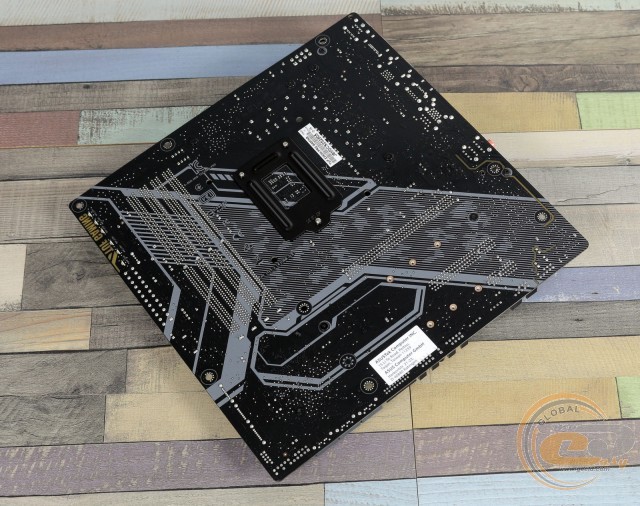

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема. Радиаторы на элементах подсистемы питания надежно закреплены с помощью винтов, а для чипсетного используются клипсы.

ASUS TUF Z390M-PRO GAMING

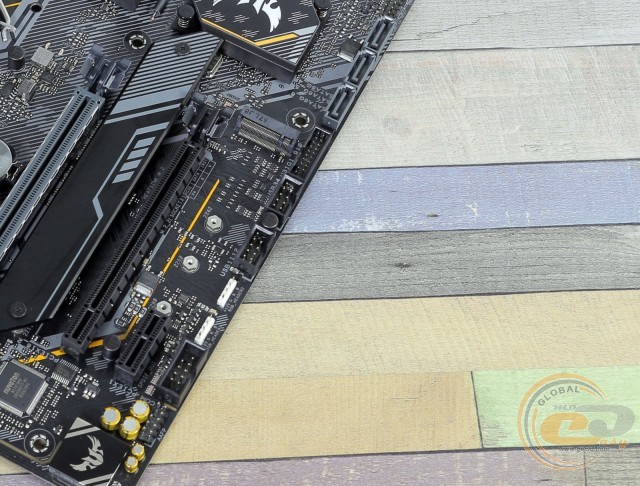

Большая часть элементов традиционно сгруппирована в нижней части материнской платы. Тут находятся: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, пара разъемов для светодиодных лент, джампер сброса CMOS и колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одна для USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z390 реализована поддержка четырех внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего шесть: два внутренних и четыре внешних.

ASUS TUF Z390M-PRO GAMING

ASUS TUF Z390M-PRO GAMING

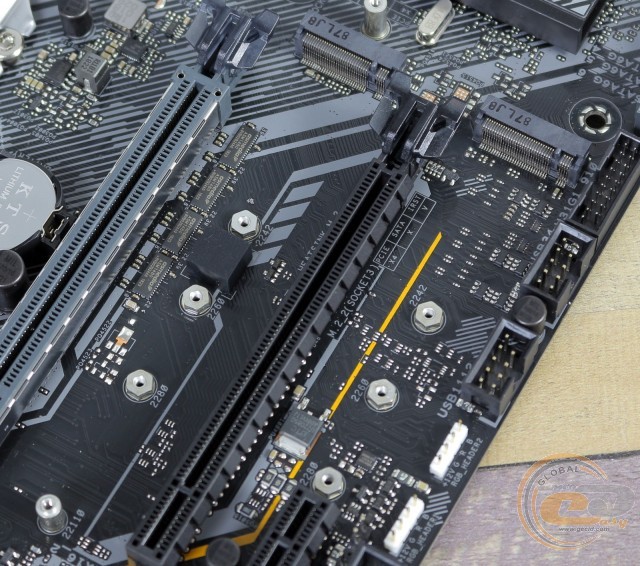

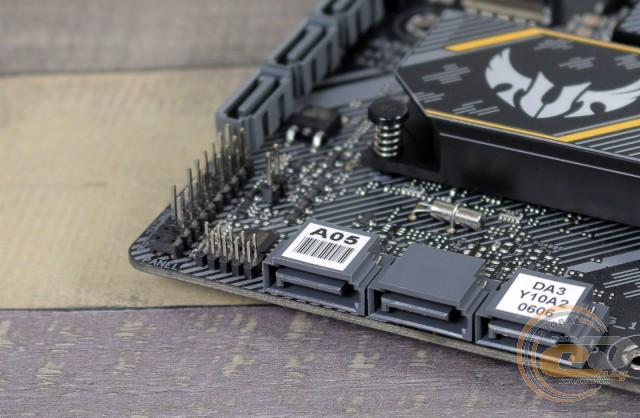

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий присутствует одно ограничение по одновременному использованию интерфейсов: первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA_2») при установке M.2 SATA-накопителя.

ASUS TUF Z390M-PRO GAMING

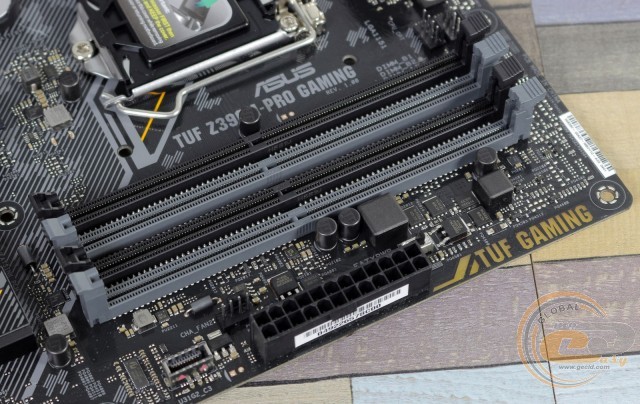

Системная плата ASUS TUF Z390M-PRO GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4266 МГц. Максимальный объем памяти может достигать 64 ГБ.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 2 и переключатель «MemOK! II».

ASUS TUF Z390M-PRO GAMING

ASUS TUF Z390M-PRO GAMING

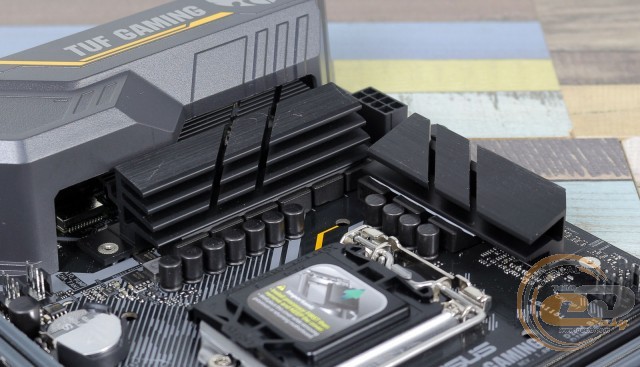

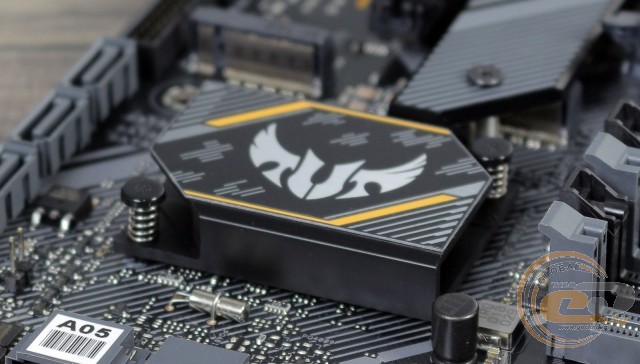

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z390, в то время как еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,5°C (при разгоне – 32,7°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 45°C (при разгоне − 51°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 47°C (при разгоне − 55°C);
  • дроссели – 50,4°C (при разгоне − 56°C).

Как видим, температурные показатели находятся в полном порядке и переживать о перегреве явно не стоит.

ASUS TUF Z390M-PRO GAMING

ASUS TUF Z390M-PRO GAMING

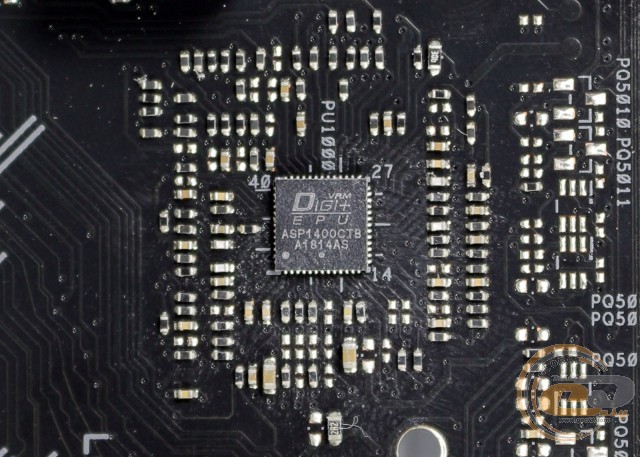

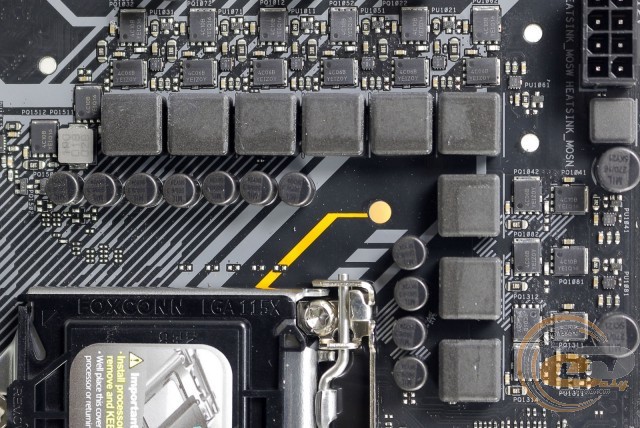

Питание процессора осуществляется по 6+3-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS TUF Z390M-PRO GAMING

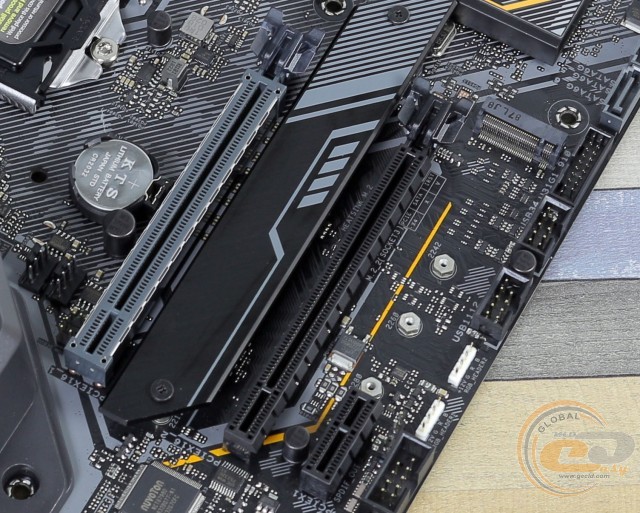

Для расширения функциональности материнской платы ASUS TUF Z390M-PRO GAMING есть три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x16 (х8);
  3. PCI Express 3.0 x1.

При желании можно организовать мультиграфическую систему из двух видеокарт с двухслотовой системой охлаждения благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX. Но при этом вы лишитесь доступа к разъему PCI Express 3.0 x1. Дополнительно отметим, что основной слот PCI Express 3.0 x16 обладает усиленной конструкцией для установки массивных видеокарт.
