Обзор и тестирование материнской платы ASUS X99-WS/IPMI

В данном обзоре мы поговорим о достаточно интересной материнской плате, которая позиционируется в качестве универсальной модели высокого уровня с очень богатыми функциональными возможностями. В ее основу лег уже хорошо нам знакомый чипсет Intel X99, поддерживающий работу большого количества процессоров, начиная с Intel Broadwell-E, пришедшим на смену Intel Haswell-E, и заканчивая мощными серверными решениями серий Intel Xeon E5-1600 v3, Xeon E5-1600 v4, Xeon E5-2600 v3 и Xeon E5-2600 v4.

В дополнение к этому покупатели ASUS X99-WS/IPMI получат возможность удаленного управления системой благодаря модулю ASMB8-iKVM и еще ряд достаточно важных и полезных особенностей, о которых мы и поговорим далее.

Спецификация

Упаковка и комплектация

Материнская плата ASUS X99-WS/IPMI поставляется в картонной коробке с откидывающейся крышкой и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

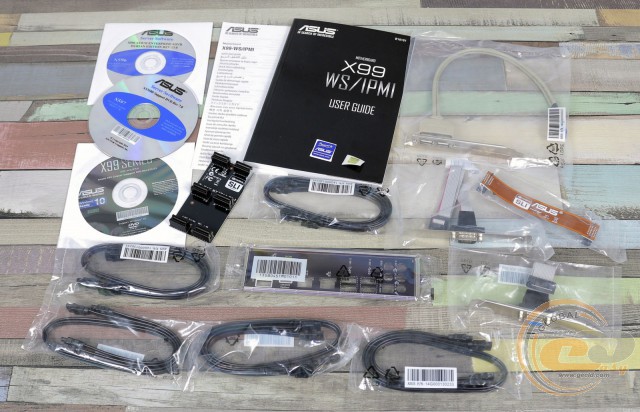

В коробке с материнской платой мы обнаружили очень хороший набор аксессуаров:

• диски с драйверами и утилитами;
• бумажную документацию;
• десять кабелей SATA;
• мостик 2-Way NVIDIA SLI;
• мостик 3-Way NVIDIA SLI;
• выносную панель с портом COM;
• выносную панель с видеовыходом D-Sub;
• выносную панель с двумя портами USB 2.0;
• заглушку интерфейсной панели.

Дизайн и особенности платы

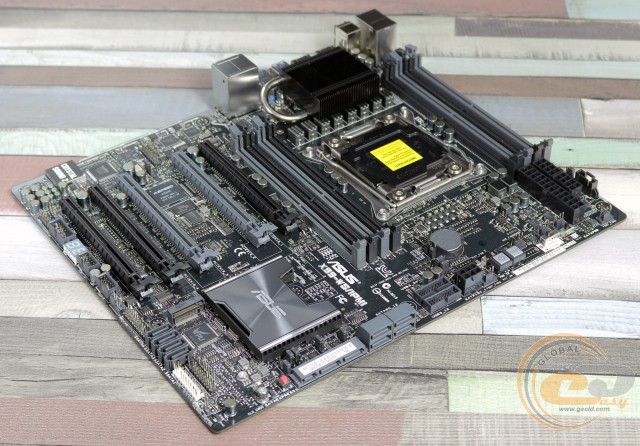

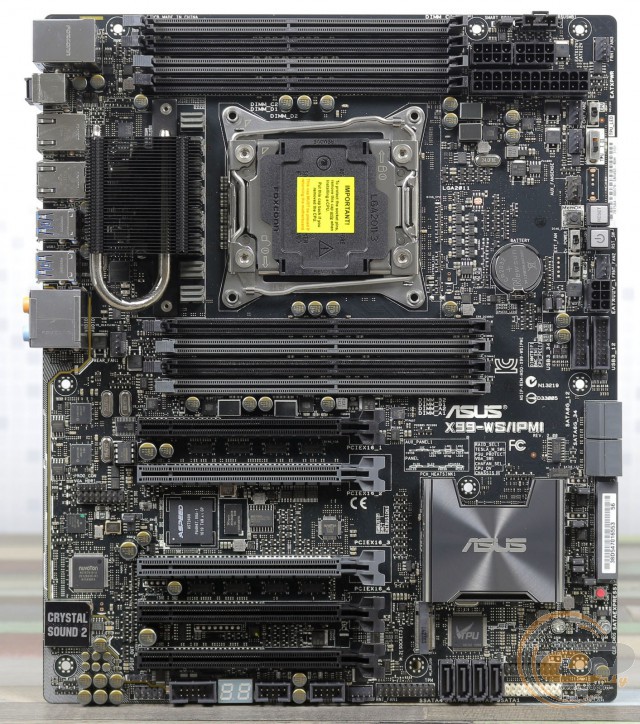

Тестируемая модель выполнена на печатной плате черного цвета формата ATX (305 х 254 мм), а расположение крепежных отверстий соответствует серверному формату EEB. Однако это не значит, что вы не сможете установить ее в обычный системный блок: просто центральная стойка крепления не будет использована.

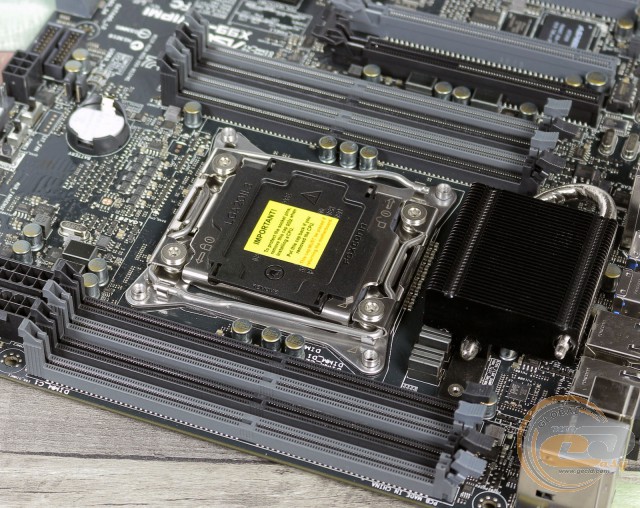

Несмотря на большое количество набортных элементов, можно отметить очень грамотную работу проектировщиков компании ASUS, которым удалось сделать сборку и использование продукта максимально простым и удобным. К особенностям же можно отнести развернутые на 90° (по сравнению с привычными для большинства пользователей моделями) процессорный разъем и слоты для модулей оперативной памяти, а также тот факт, что разъемы питания перебрались в верхнюю часть текстолита − в целом это характерно для материнских плат, предназначенных для установки в юнитные серверные корпуса.

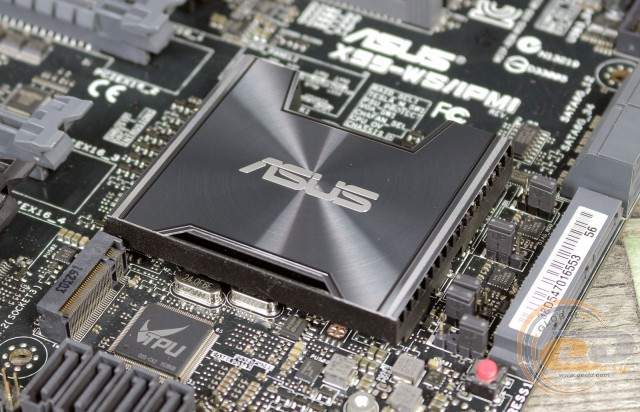

Также похвалы заслуживает и дизайн. Особенно понравилось оформление радиатора на чипсете, который красиво переливается и отражает свет.

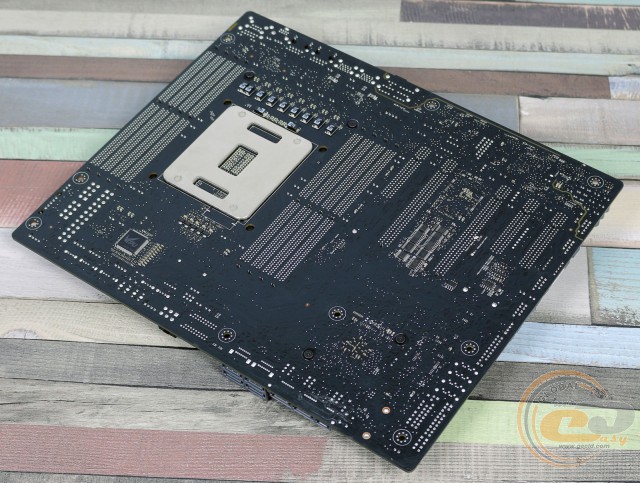

Обратная сторона печатной платы привлекает внимание не только традиционной опорной пластиной процессорного разъема, но и чипом TPU, а также несколькими компонентами подсистемы питания процессора, которые не уместились на лицевой стороне. Поэтому стоит соблюдать определенную осторожность при монтаже платы в системный блок, дабы не повредить упомянутые выше элементы.

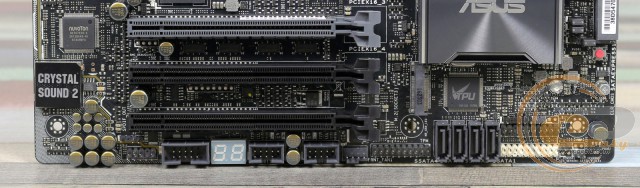

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, порты COM и TPM, разъем подключения системного вентилятора, колодка подключения фронтальной панели и диагностический LED-индикатор. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.

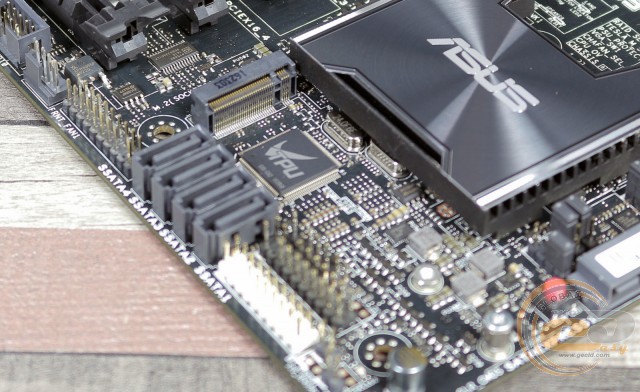

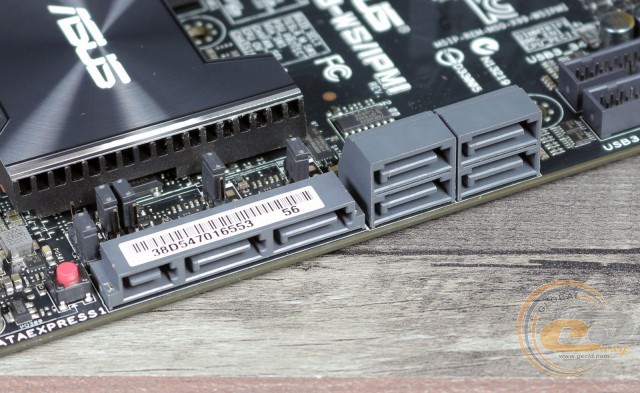

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с максимальной пропускной способностью 10 Гбит/с (поддерживаются SSD-накопители форматов M.2 2260 и 2280), восемью портами SATA 6 Гбит/с и одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

В связи с недостатком свободных линий интерфейс M.2 Socket 3 делит пропускную способность с SATA Express, поэтому одновременное их использование невозможно.

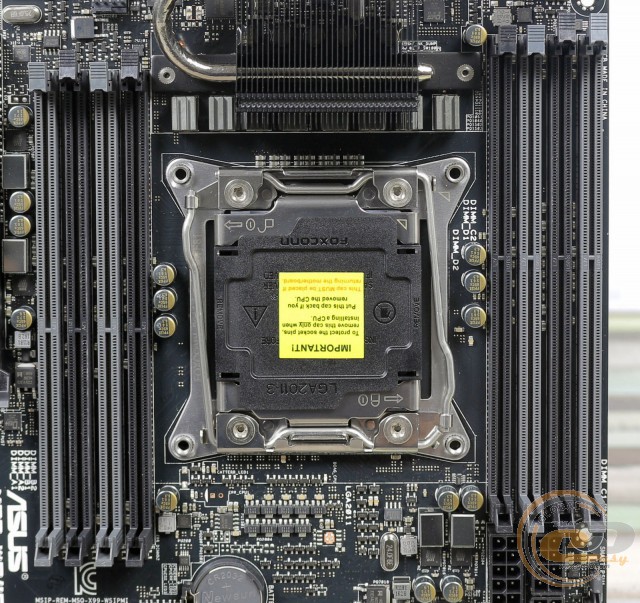

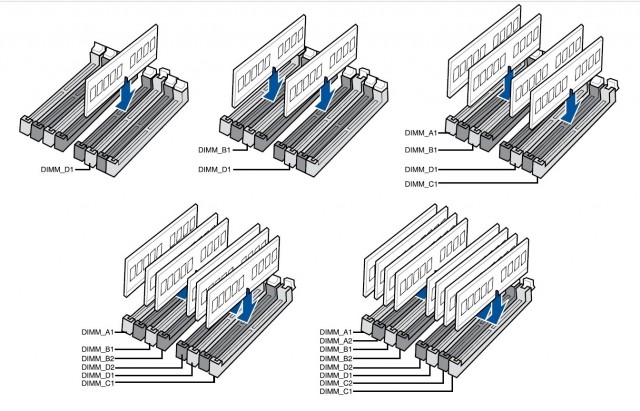

ASUS X99-WS/IPMI оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Что же касается частоты и типа поддерживаемой памяти, то она зависит от модели установленного процессора: для Intel Core i7 подойдут модули с частотой до DDR4-3200 МГц (Non-ECC, Un-buffered), тогда как для серверных CPU линеек Intel Xeon можно использовать лишь стандарт DDR4-2133 МГц (ECC, Register / Un-buffered).

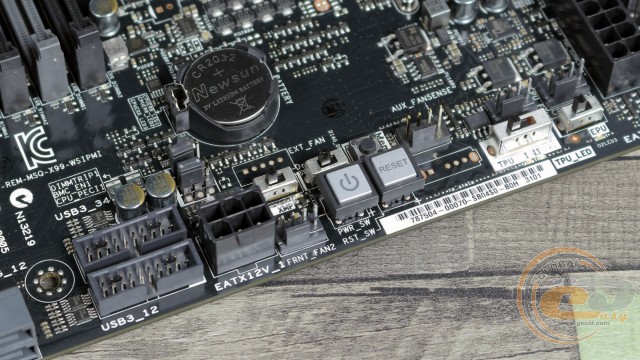

Отдельного внимания заслуживает правая сторона материнской платы, где сосредоточено достаточно большое количество элементов. Для начала выделим две колодки подключения выносных панелей с портами USB 3.0. Всего на плате реализовано восемь портов USB 3.0: четыре внешних и четыре внутренних. За работу шести из них отвечает чипсет, а двух остальных − контроллер ASMedia ASM1074.

Далее отметим кнопки включения, перезагрузки и «MemOK!». Последняя позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы. Что же касается переключателей, то «EZ_XMP» служит для активации соответствующих XMP-профилей оперативной памяти; «TPU» имеет три положения: «Выкл.», «1» (автоматический разгон системы при помощи увеличения множителя) и «2» (автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя), тогда как «EPU» имеет всего два положения и отвечает за активацию функции энергосбережения (EPU).

Еще есть переключатель «Dr.Power». Он служит для активации одноименной технологии, которая является комбинацией аппаратных (переключатель и LED-индикатор на материнской плате) и программных инструментов для детектирования и индикации проблем с блоком питания. Она также позволяет следить за уровнем исправности БП и автоматически создает сообщения о неисправностях в его работе, предупреждая о возможном отключении системы.

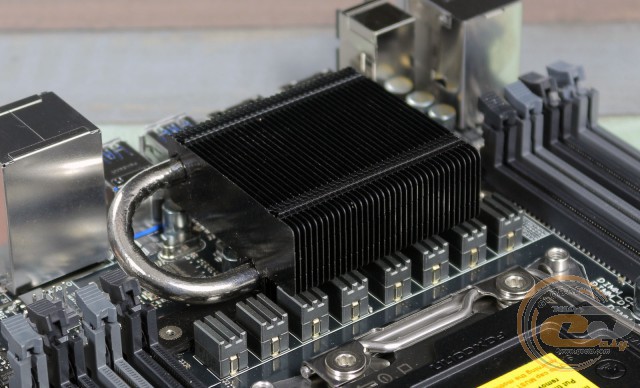

Система охлаждения рассматриваемой новинки состоит из двух основных алюминиевых радиаторов. Один из них установлен непосредственно на чипсете Intel X99, тогда как второй накрывает полевые транзисторы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 37,4°C (при разгоне − 39°C);
• радиатор охлаждения элементов подсистемы питания процессора – 46,1°C (при разгоне − 49,2°C);
• дроссели подсистемы питания процессора – 49,6°C (при разгоне − 52,5°C).

Полученные результаты можно охарактеризовать как отличные, что позволяет надеяться на высокий разгонный потенциал и стабильную работу системы в круглосуточном режиме (24/7).

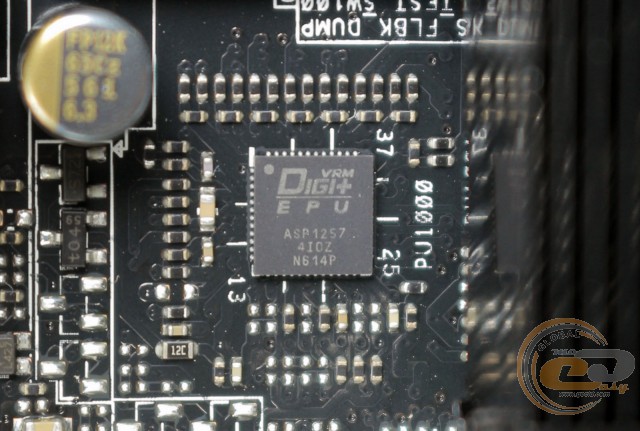

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1257. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы с заявленным сроком службы в 1,2 миллиона часов при температуре 65°C, дроссели с ферритовым сердечником и полевые транзисторы DrMOS.

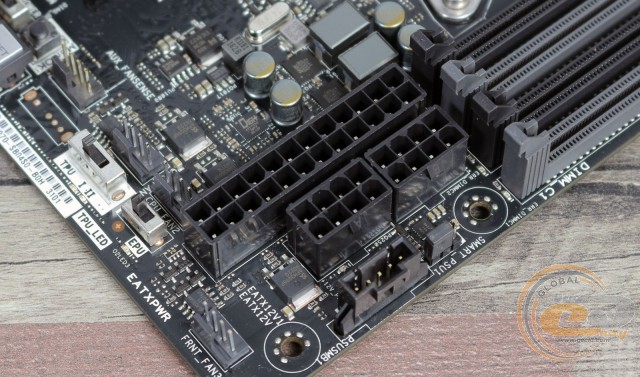

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных 8-контактных разъема, что позволит вам избежать каких-либо ограничений во время экстремального разгона. Также напомним о наличии отдельного 6-контактного разъема дополнительного питания слотов PCI Express, который будет полезен в случае установки нескольких видеокарт.

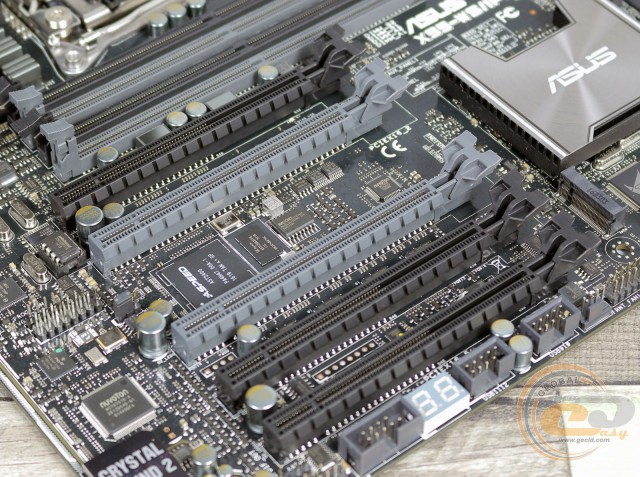

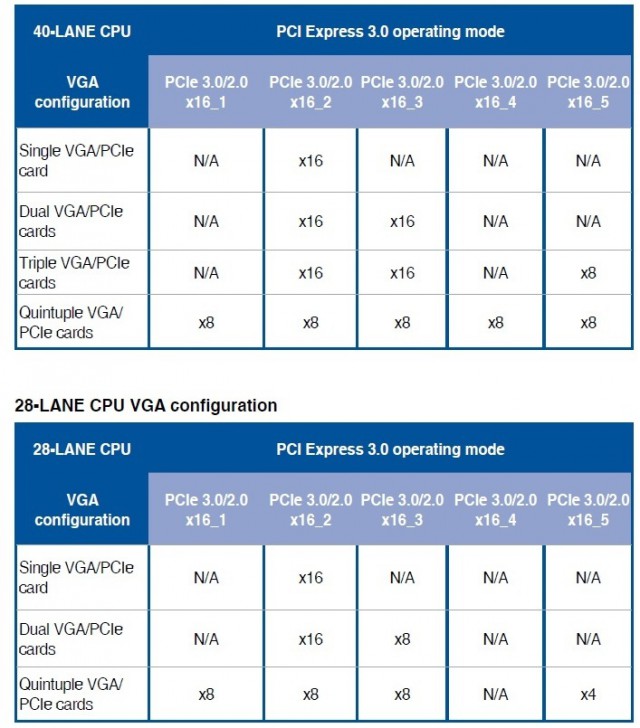

Для расширения функциональности тестируемой материнской платы есть пять слотов PCI Express 3.0 x16, которые подключены к процессору и делят между собой 40 либо 28 линий, в зависимости от установленной модели CPU. Линии могут распределяться по одной из следующих схем.

Как видим, возможности расширения достаточно интересные, однако при некоторых сценариях использования может не хватать хотя бы одного слота PCI для установки специфических плат.

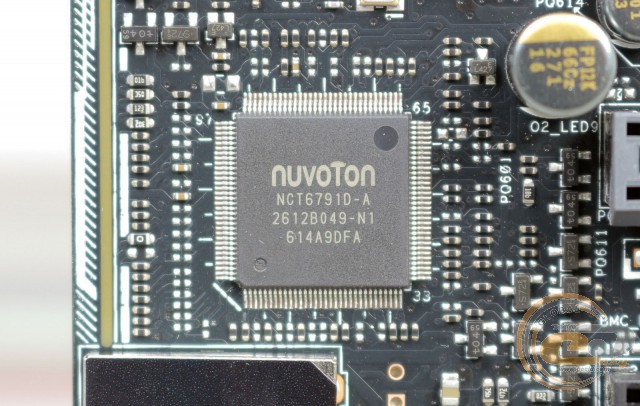

Возможности Multi I/O возложены на микросхему Nuvoton NCT6791D-A, которая управляет работой системных вентиляторов и обеспечивает мониторинг.

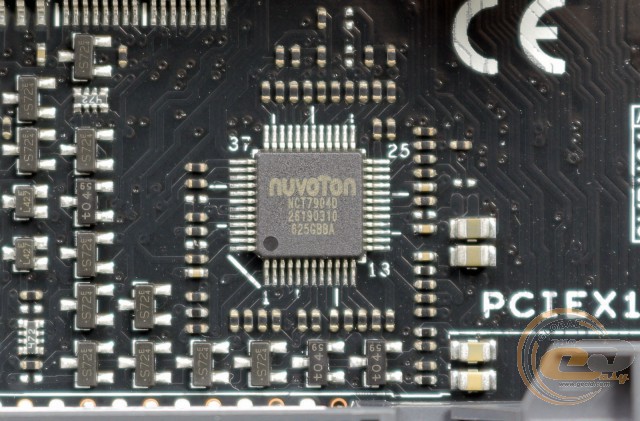

Интересно, что на плате распаяна еще одна микросхема от Nuvoton, а именно Nuvoton NCT7904D. Судя по техническим данным, она также предназначена для обеспечения мониторинга.

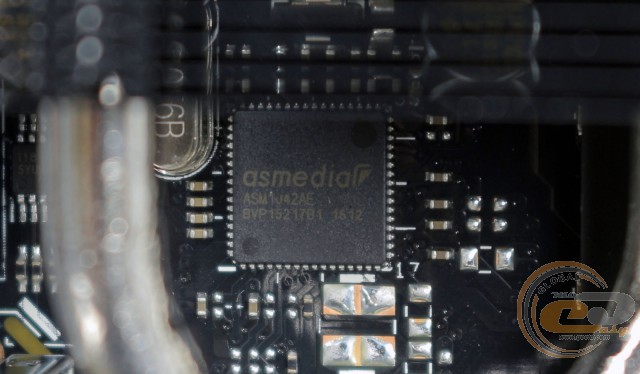

Работа двух портов USB 3.0 реализована при помощи контроллера ASMedia ASM1042E.

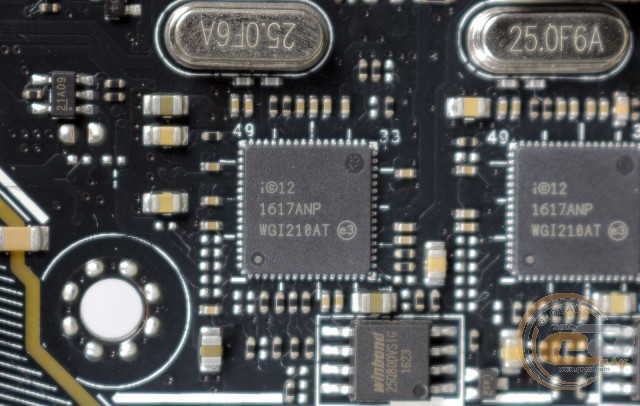

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера Intel WGI211AT. В свою очередь третий разъем RJ45 предназначен для IPMI (Intelligent Platform Management Interface). Эта технология предоставляет интерфейс удаленного мониторинга и управления компьютером, что является неоспоримым достоинством данной модели.
