Обзор и тестирование материнской платы ASUS Z170-A

5-ого августа 2015 года компания Intel анонсировала новое семейство процессоров Intel Skylake для платформы Socket LGA1151, а также флагманский чипсет Intel Z170. Конечно же, все ключевые игроки на рынке материнских плат уже давно подготовили свои модели и сразу же начали активно их демонстрировать.

В данном обзоре мы предлагаем познакомиться с материнской платой ASUS Z170-A от именитой тайваньской компании. Судя по ее оснащению и дизайну, новинка является высокоуровневым решением, которое получило отличную звуковую подсистему, качественную элементную базу, поддержку двух портов USB 3.1, а также ряд фирменных доработок. Но это лишь вершина айсберга, поэтому мы ныряем глубже.

Спецификация материнской платы ASUS Z170-A:

Производитель	ASUS
Модель	Z170-A (rev 1.03)
Чипсет	Intel Z170
Процессорный разъем	Socket LGA1151
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого поколения
Частота используемой памяти	3400* / 3333* / 2933* / 2800* / 2666* / 2400* / 2133 МГц (*OC)
Поддержка памяти	4 x DDR4 DIMM-слота с поддержкой до 64 ГБ памяти
Слоты расширения	3 x PCI Express 3.0 x16 (x16 / x8+x8 / x8+x8+x4) 3 x PCI Express 3.0 x1 1 х PCI
Дисковая подсистема	Чипсет Intel Z170 поддерживает: 1 x M.2 32 Гбит/с (M.2 2242, M.2 2260, M.2 2280, M.2 22110) 4 x SATA 6 Гбит/с 1 x SATA Express (совместим с 2 х SATA 6 Гбит/с) RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Intel WGI219V (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC892 8-канальный звук S/PDIF Out
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 4 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O	1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x D-Sub 1 x DVI-D 1 x LAN (RJ45) 2 x USB 3.0 1 х USB 3.1 (Type-C) 1 х USB 3.1 (Type-A) 2 x USB 2.0 1 x Optical S/PDIF out 5 x аудиопортов
Внутренние порты I/O	2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0 (19-контактный) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 4 x SATA 6 Гбит/с 1 x SATA Express 1 х разъем TPM 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF out 1 x блок коннекторов передней панели 1 х кнопка «MemOK!» 1 х колодка «TB_HEADER» 1 x кнопка включения 1 x джампер сброса CMOS 1 x переключатель «TPU» 1 х переключатель «EZ_XMP»
BIOS	64 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 1 х набор ASUS Q-Connectors 1 х инструмент ASUS CPU Installation Tool 3 x кабеля SATA 1 х мостик 2-Way NVIDIA SLI 1 х заглушка интерфейсной панели
Форм-фактор	ATX
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS Z170-A поставляется в коробке из плотного картона c полиграфией в темных тонах. Помимо наименования модели и компании-производителя, на лицевой стороне отмечена поддержка технологии 5-Way Optimization и интерфейсов USB 3.1 с пропускной способностью 10 Гбит/с. Дополнительно здесь можно обратить внимание на название используемого чипсета, поддержку технологий NVIDIA SLI и AMD CrossFireX, ОС Windows 10, а также на применение аудиотехнологий DTS Connect и DTS Studio Sound. Вверху обозначен приятный подарок для любителей игры World of Warships: вместе с покупкой платы они получат бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер Диана.

На обратной стороне коробки, помимо изображения материнской платы и краткого перечня ее характеристик, можно обратить внимание на поддержку ряда технологий:

• 5-Way Optimization – плата оснащена двумя интеллектуальными чипами: энергетическим процессором (Energy Processing Unit – EPU) и TurboV-процессором (TurboV Processing Unit – TPU). Пятое поколение этих микросхем позволяет производить тонкую оптимизацию работы системы в зависимости от текущих потребностей пользователя. Также новинка включает в себя специальный генератор базовой частоты для упрощенного разгона процессоров Intel Core 6-ого поколения.
• USB 3.1 – расположенные на интерфейсной панели порты обладают пропускной способностью 10 Гбит/с, что в два раза больше, чем у USB 3.0.
• TurboLAN – при помощи комплектного ПО можно контролировать сетевую активность ПК в режиме реального времени, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
• Crystal Sound 3 - предустановленный на материнской плате аудиокодек Realtek ALC892, в обвязке которого используется специальный усилитель TI R4580I, предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок.

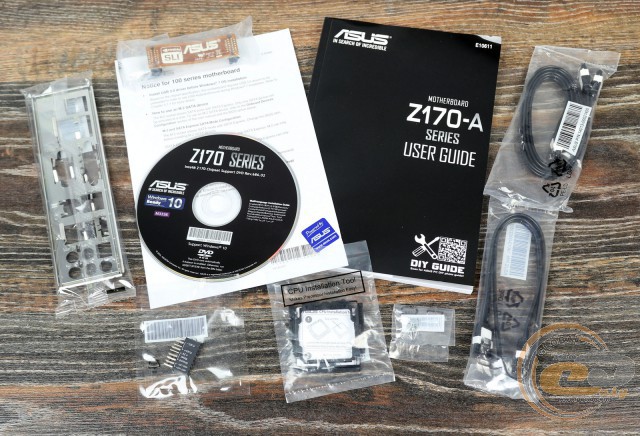

В коробке с ASUS Z170-A мы обнаружили следующий набор аксессуаров:

• диск с драйверами и утилитами;
• инструкцию пользователя;
• три кабеля SATA;
• набор ASUS Q-Connectors;

• инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
• мостик 2-Way NVIDIA SLI;

• заглушку интерфейсной панели.

Дизайн и особенности платы

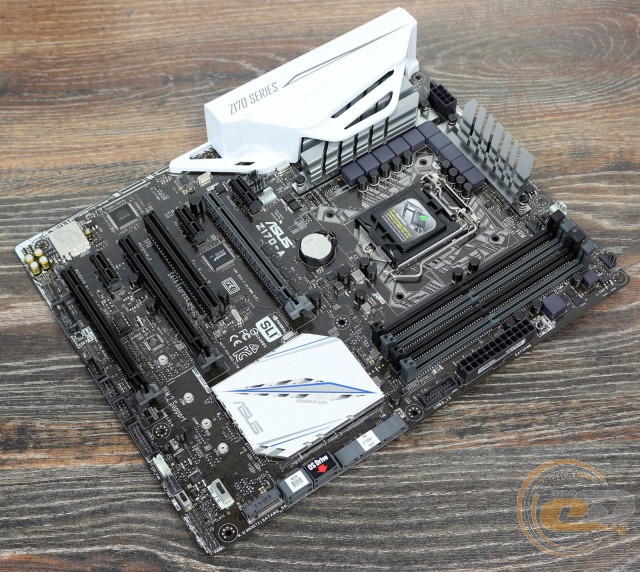

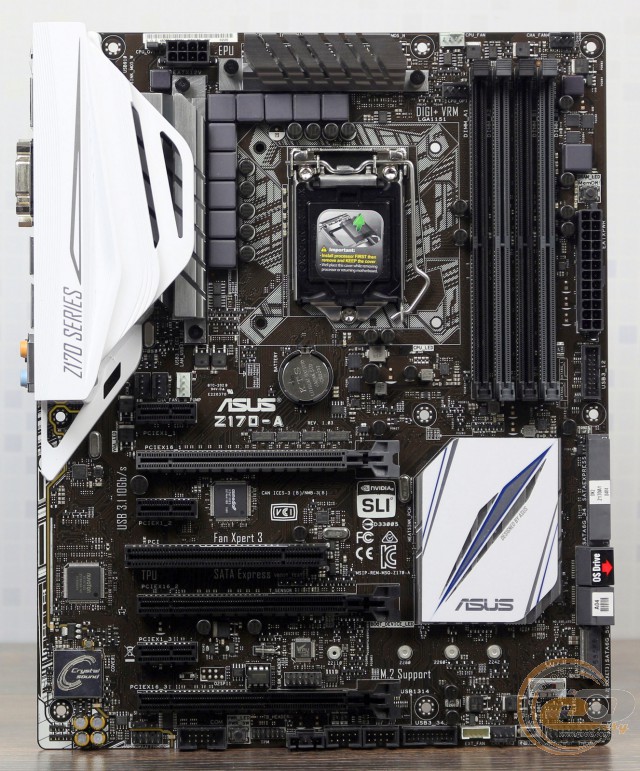

Новинка выполнена на печатной плате темно-коричневого цвета формата ATX и выгодно отличается стильным оформлением в светлых и стальных оттенках. Отдельно отметим наличие защитного кожуха над интерфейсной панелью.

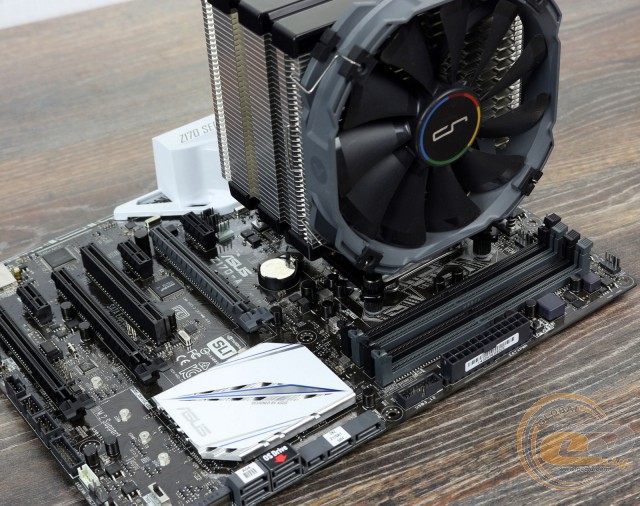

Говоря о компоновке и удобстве сборки системы, стоит упомянуть немного перегруженный различными интерфейсами нижний край текстолита, однако такая особенность придется по душе ее владельцам. В остальном же никаких претензий у нас не возникло, поскольку расположение всех элементов довольно продуманно и удобно.

К примеру, производитель позаботился о том, чтоб установленная видеокарта не препятствовала замене модулей оперативной памяти, оснастив DIMM-слоты защелками только с одной стороны. Да и доступ к дисковой подсистемы габаритные карты расширения перекрыть не смогут.

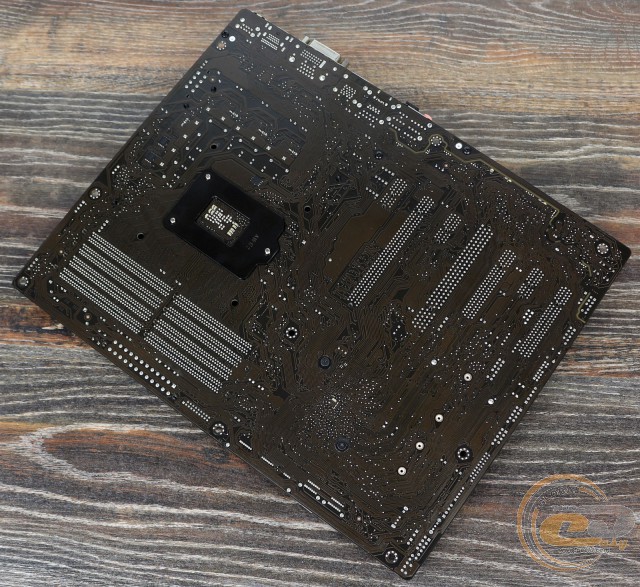

Взглянув на обратную сторону материнской платы, можно обратить внимание не только на привычную опорную пластину процессорного разъема, но и на тот факт, что радиатор охлаждения чипсета надежно закреплен при помощи винтов, а охладители на элементах подсистемы питания крепятся при помощи пластиковых клипс.

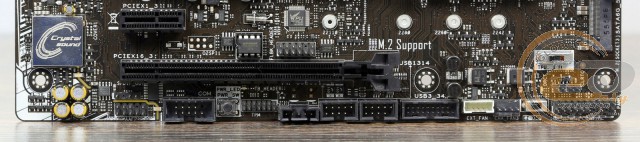

В нижней части печатной платы ASUS Z170-A расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, колодка «TB_HEADER» (для реализации интерфейса Thunderbolt), кнопка выключения, разъемы COM и TPM, один 4-контактный разъем для подключения корпусного вентилятора, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. USB 3.0 также шесть: четыре внутренних и два внешних. Все они также функционируют благодаря чипсету.

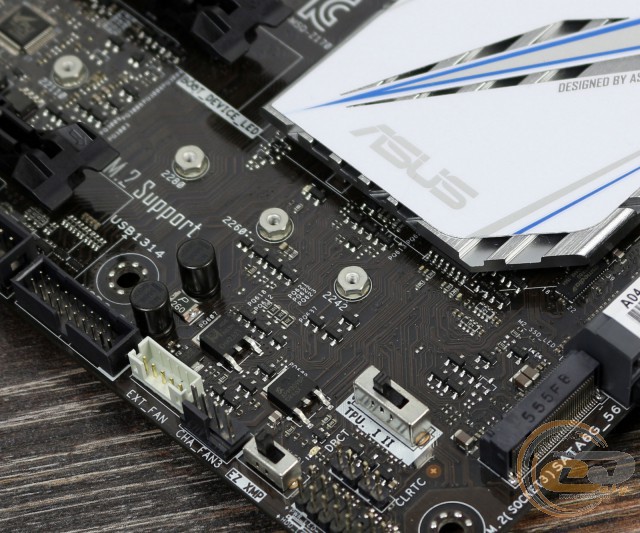

Отдельного внимания заслуживают два небольших переключателя: «TPU» и «EZ_XMP». Первый имеет три положения: «Выкл.», «1» (автоматический разгон системы при помощи увеличения множителя) и «2» (автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя). Второй тумблер служит для активации соответствующих Intel XMP-профилей оперативной памяти.

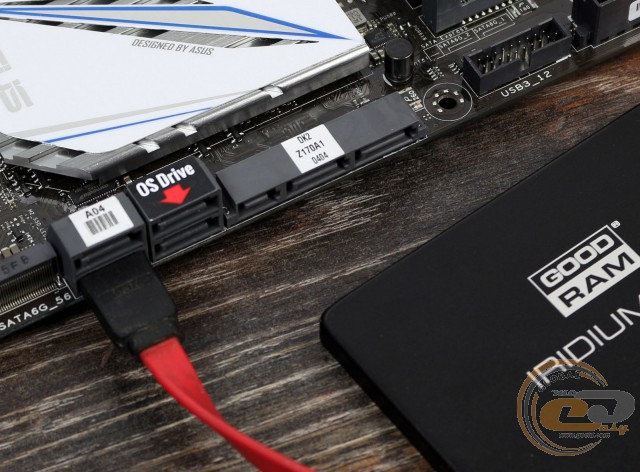

Возможности организации дисковой подсистемы представлены разъемом M.2 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

В связи с недостатком свободных чипсетных линий, на плате присутствует ряд ограничений по одновременному использованию некоторых интерфейсов:

• Интерфейс M.2 делит пропускную способность с SATA Express, поэтому одновременное их использование невозможно.
• Третий слот расширения PCI Express 3.0 x16 (на плате «PCIEX16_3») делит пропускную способность с двумя из шести портов SATA 6 Гбит/с (на плате «SATA6G_56»), поэтому по умолчанию он ограничен режимом работы х2.

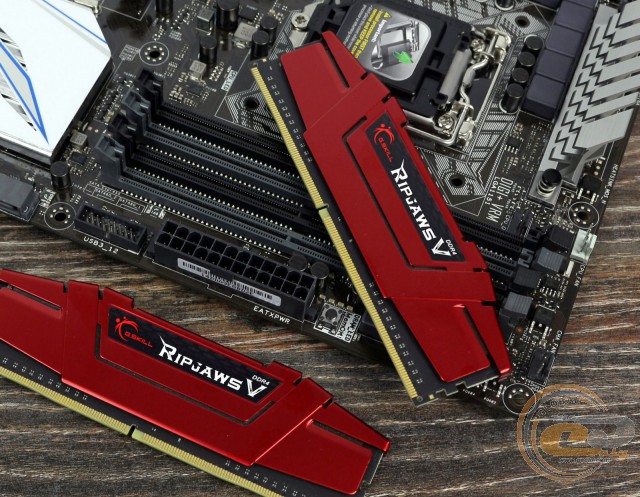

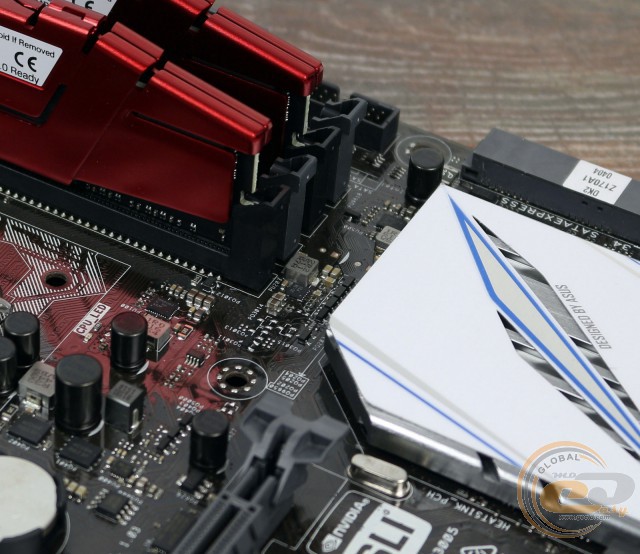

Системная плата ASUS Z170-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3400 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.0, а также кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

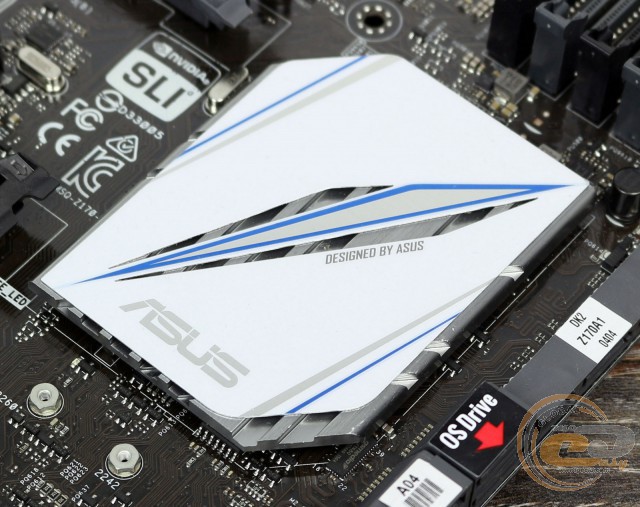

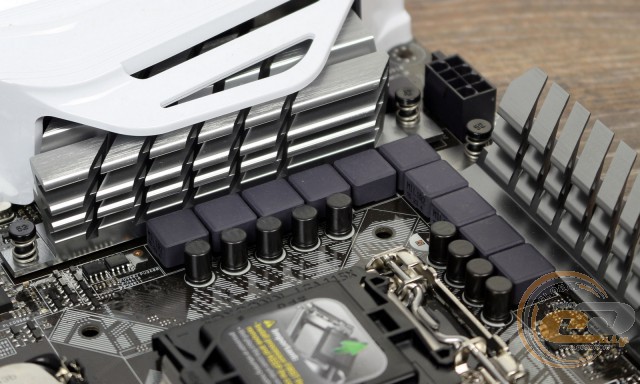

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как два других накрывают элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 32,7°C (при разгоне − 32,8°C);
• верхний радиатор охлаждения элементов подсистемы питания процессора – 37°C (при разгоне − 38,1°C);
• нижний радиатор охлаждения элементов подсистемы питания процессора – 42,4°C (при разгоне − 43,5°C);
• дроссели подсистемы питания процессора − 50,2°C (при разгоне − 52°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

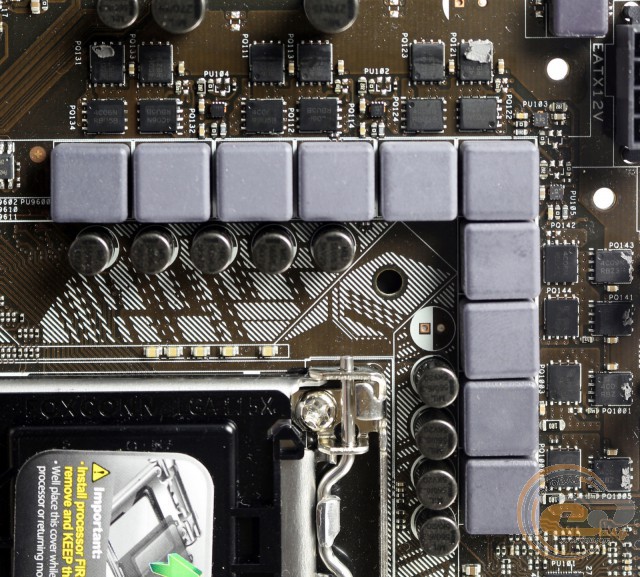

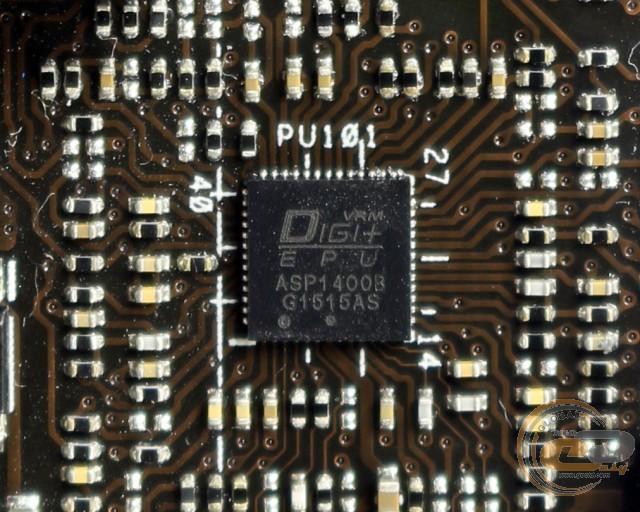

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

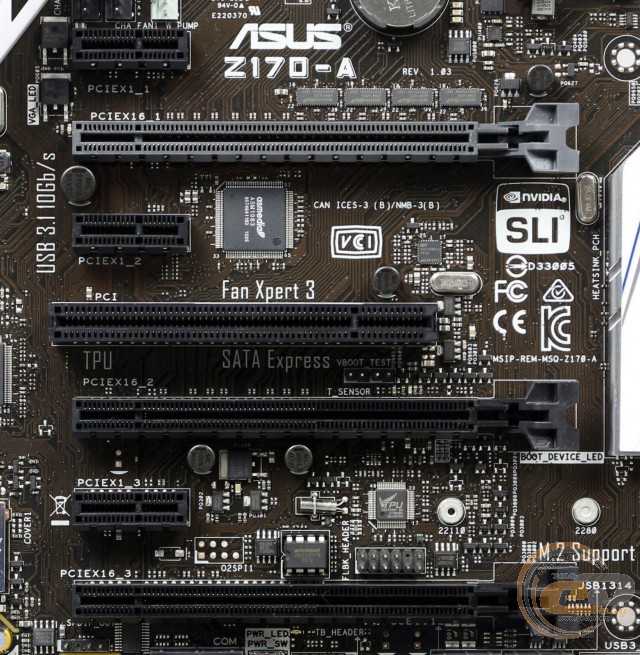

Для расширения функциональности материнской платы ASUS Z170-A есть семь слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 3.0 x1;
4. PCI;
5. PCI Express 3.0 x16 (в режиме х8);
6. PCI Express 3.0 x1;
7. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX, данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

Поскольку набор системной логики Intel Z170 не поддерживает шину PCI, то функционирование соответствующего слота реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, DVI-D и D-Sub, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

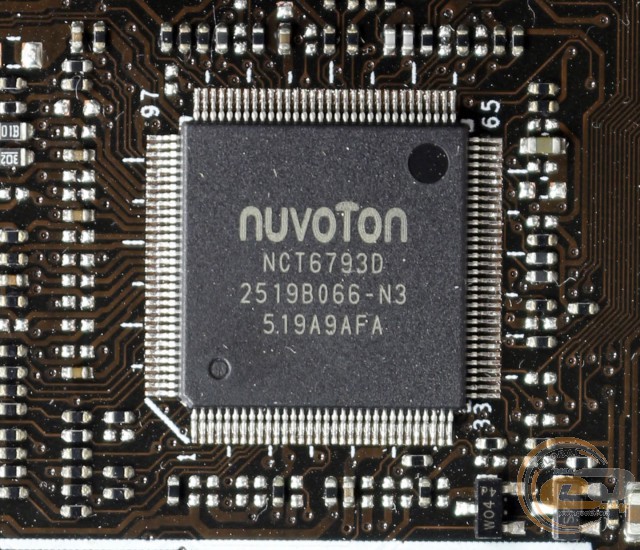

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

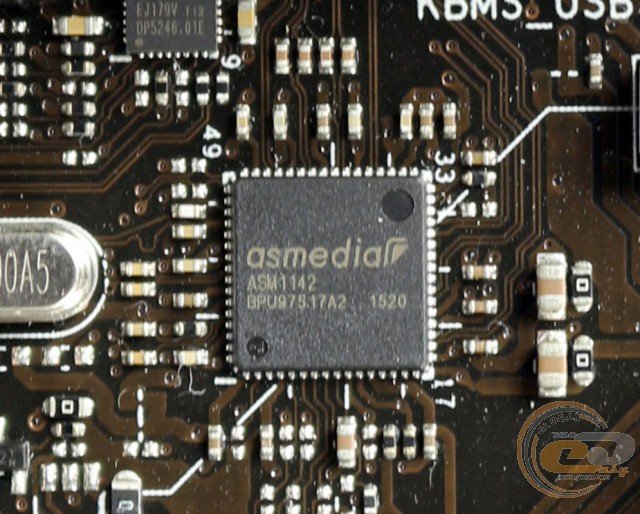

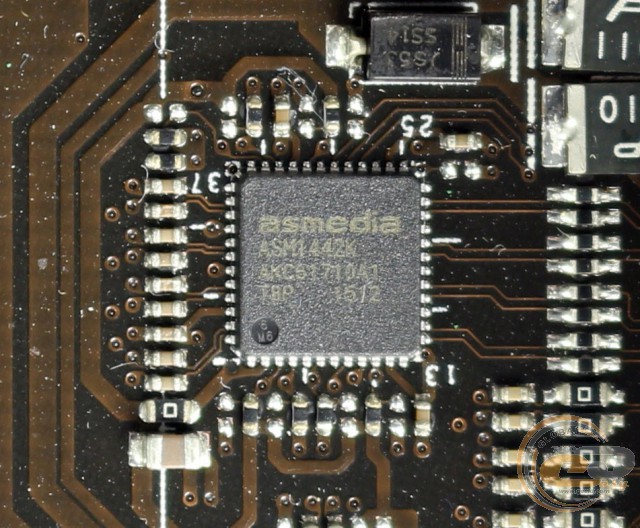

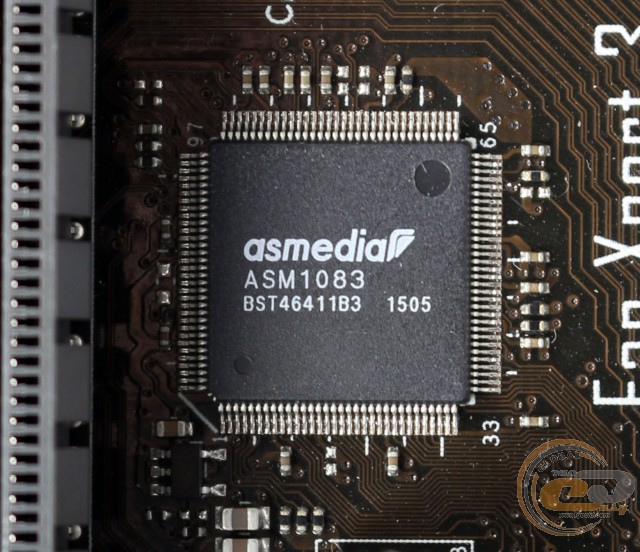

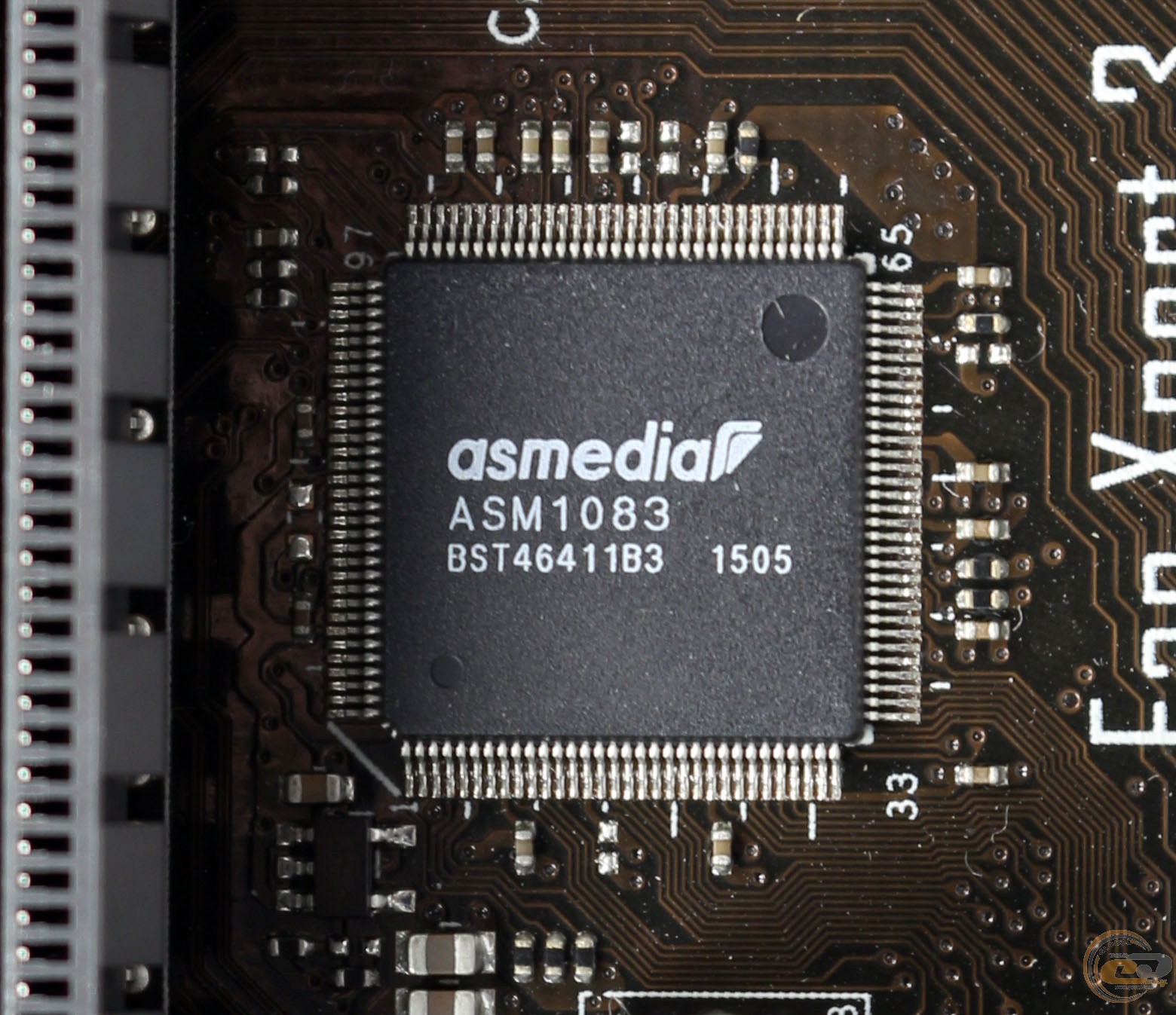

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

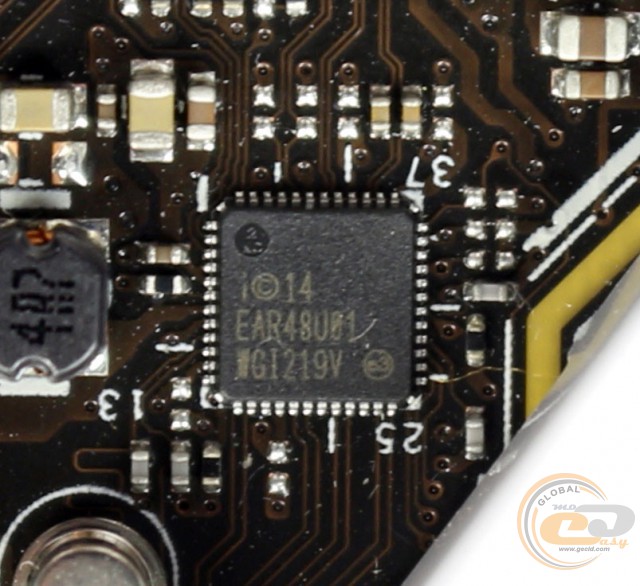

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита TurboLAN.

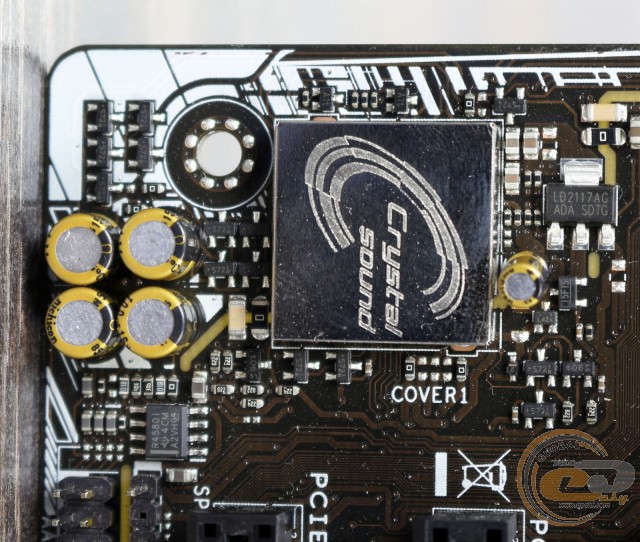

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. Она обладает рядом фирменных особенностей (концепция Crystal Sound 3), о которых мы упоминали в начале обзора.

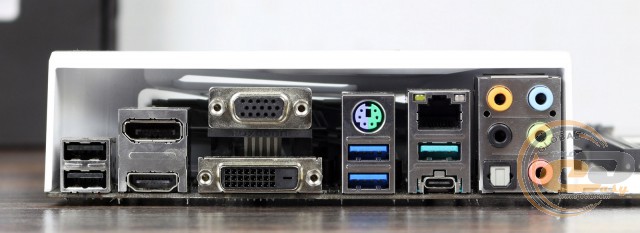

Интерфейсная панель модели ASUS Z170-A включает в себя следующие порты:

• 1 x PS/2 Combo;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 2 x USB 2.0;
• 1 х USB 3.1 (Type-C);
• 1 х USB 3.1 (Type-A);
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x D-Sub;
• 1 x DVI-D;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов.

Данная конфигурация может быть смело охарактеризована как отличная, ведь в наличии есть не только все самое необходимое, но даже больше: четыре видеовыхода, большое количество портов USB (включая два высокоскоростных USB 3.1), а также удобное подключение многоканальной акустики и поддержка периферии PS/2.

Отдельно отметим, что при помощи соответствующих колодок на печатной плате вы сможете вынести на заднюю панель корпуса порты COM и Thunderbolt.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

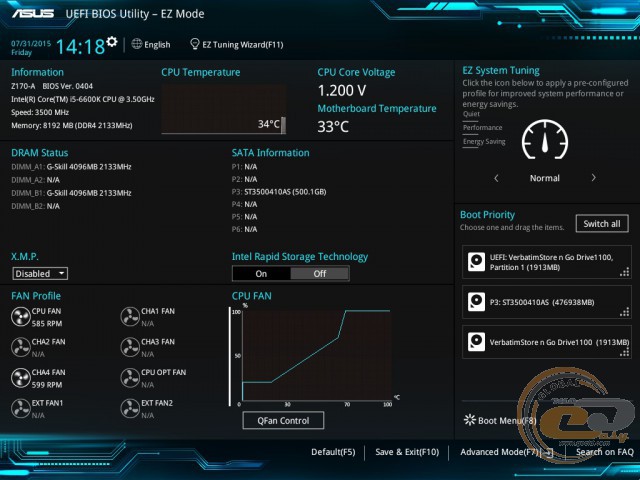

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

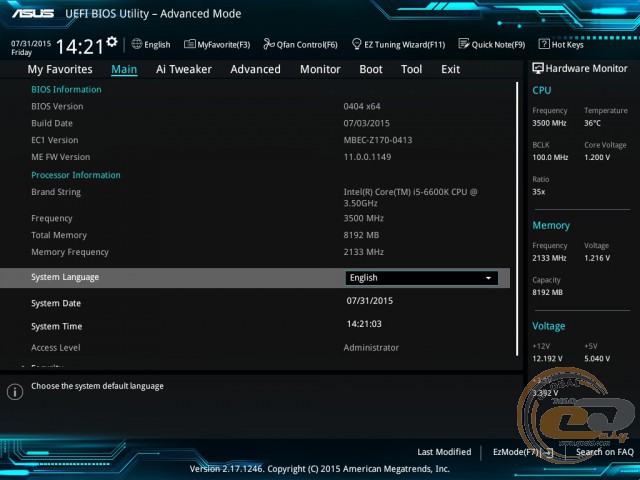

Либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам.

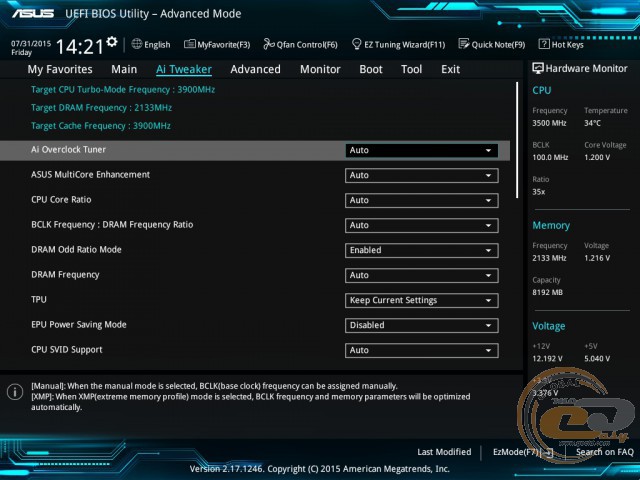

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

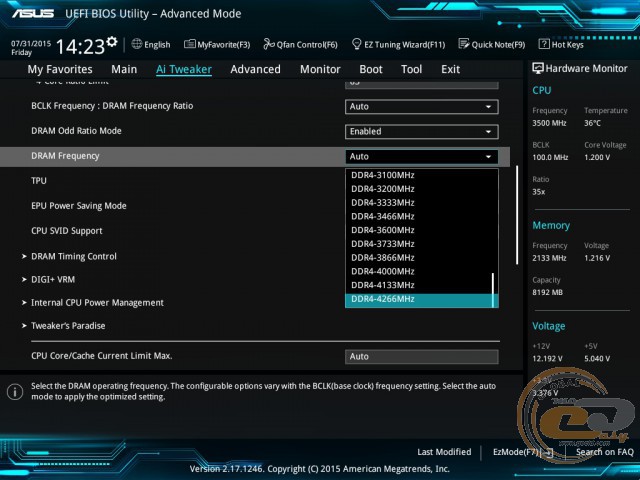

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 4266 МГц.

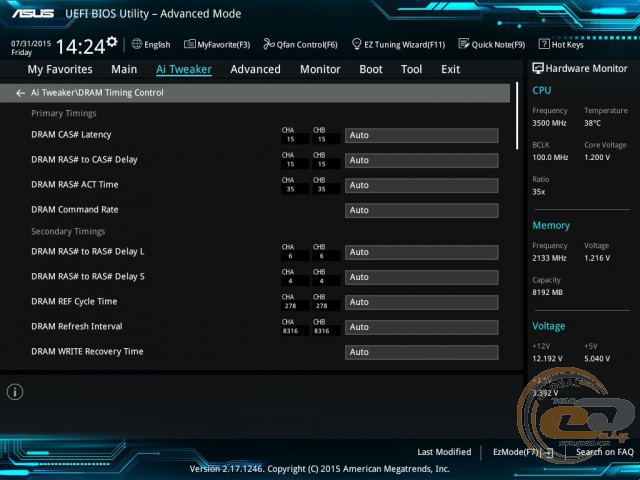

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота системной шины	BCLK Frequency	40,0 – 650,0	0,1
Частота оперативной памяти	Memory Frequency	800 − 4266
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	CPU Core Ratio	8 – MAX	1
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 − 127	1
	Short Duration Package Power Limit	1 − 4096	1
	CPU Load-line Calibration	1 − 7
	CPU Current Capability	100 − 140
	CPU Core / Cache Boot Voltage	0,600 – 1,700
	DMI Boot Voltage	0,300 – 1,900
	CPU SA Boot Voltage	0,7000 – 1,8000
	CPU VCCIO Boot Voltage	0,7000 – 1,8000
	CPU Standby Boot voltage	0,700 − 2,200
	CPU Core Voltage Override	0,600 – 1,720	0,005
	CPU System Agent Voltage	0,70000 – 1,80000	0,001
	IA AC Load Line	0,01 – 62,49
	IA DC Load Line	0,01 – 62,49
Напряжение на модулях оперативной памяти	DRAM Voltage	1,0032 – 2,0064	0,0067
Напряжение на чипсете	PCH Core Voltage	0,70000 – 1,80000	0,01250
	VPPDDR Voltage	1,86500 – 2,70000
	DMI Voltage	0,30000 – 1,90000
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	CPU VCCIO Voltage	0,70000 – 1,80000
	CPU Standby Voltage	0,800 – 1,600

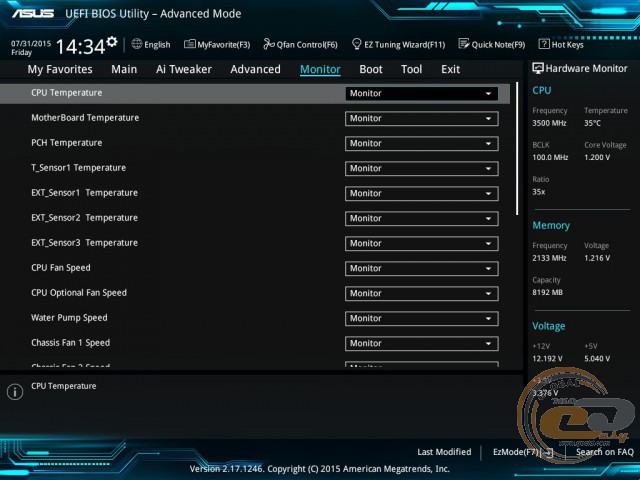

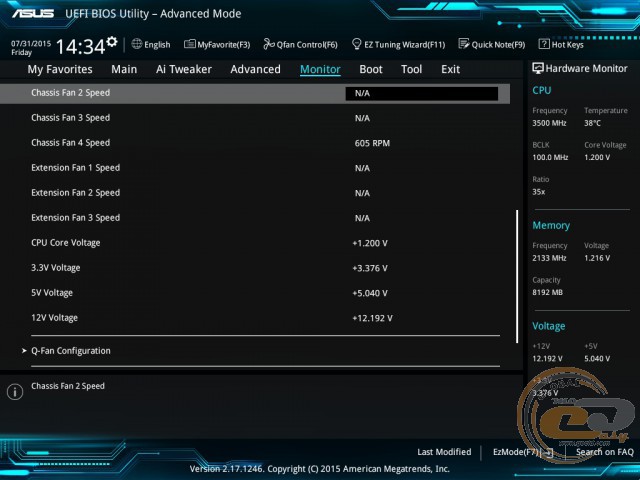

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, показателями дополнительных сенсоров, а также за напряжением на линиях питания +12В, +5В и +3,3В. За ключевыми показателями процессора, оперативной памяти и линий питания можно следить в любом разделе благодаря боковой панели. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

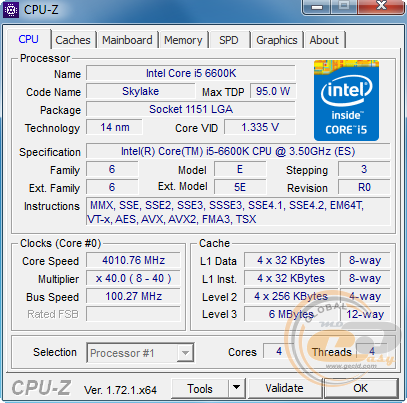

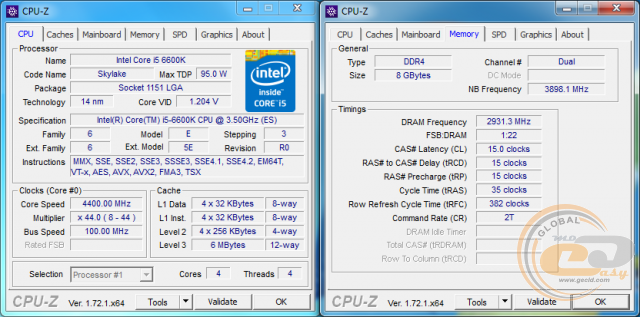

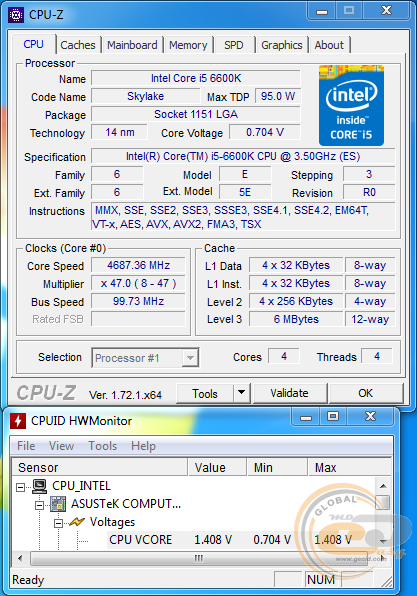

По итогам ручного разгона процессора Intel Core i5-6600K, путем увеличения множителя до «х47» и параметра CPU Load Line Calibration до 6 (из 7 возможных), его стабильная рабочая частота составила 4687 МГц при напряжении 1,408 В.

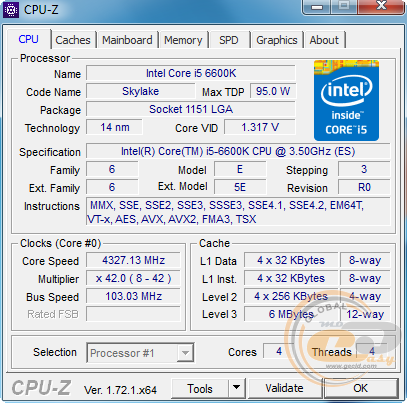

При ручном повышении множителя и установке напряжения CPU в автоматический режим, плата выставляла следующие параметры: для частоты 4700 МГц – 1,296 В, а для 4800 МГц – 1,320 В, чего было явно недостаточно для стабильной работы.

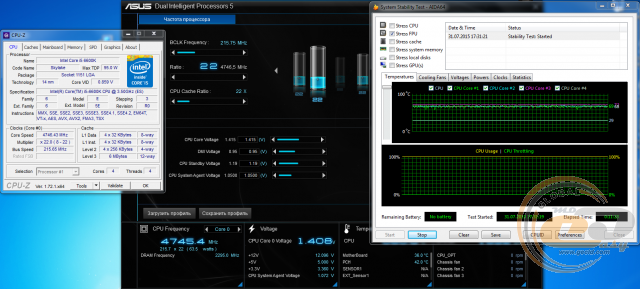

Ручное увеличение частоты системной шины до отметки 215,65 МГц позволило зафиксировать частоту тестового процессора на уровне 4746 МГц при напряжении 1,408 В. Отметим, что утилита CPU-Z неправильно отображала напряжение на процессоре в некоторых случаях.

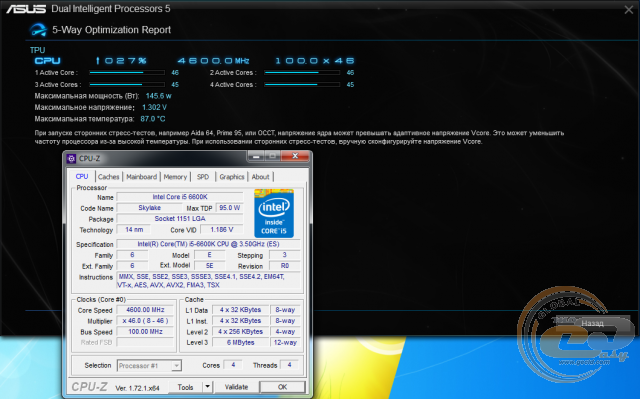

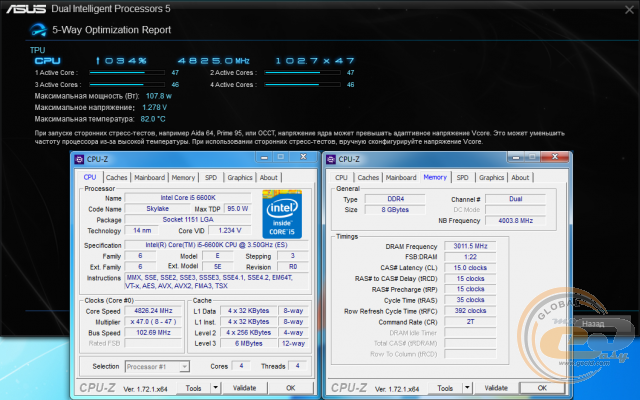

Использование возможностей автоматического разгона при помощи утилиты ASUS Dual Intelligent Processors 5 в режиме «Ratio only» (разгон путем увеличения лишь множителя) позволило повысить частоту процессора до 4600 МГц при напряжении 1,302 В.

Также воспользоваться данной функцией можно через BIOS либо при помощи переключателя «TPU» в режиме «1». Как видим, в данном случае мы получили частоту 4300 МГц при напряжении 1,233 В.

Отметим, что при разгоне через утилиту система в течении десяти минут проходила оптимизацию, постепенно повышая частоту и проводя тестирование, периодически перезагружая компьютер. В свою очередь при разгоне простым переводом переключателя на плате либо в BIOS, разгон применялся сразу после перезагрузки ПК, без прохождения каких-либо тестов. В итоге мы получаем более низкий результат по разгону, но быстрее и без нескольких перезагрузок системы.

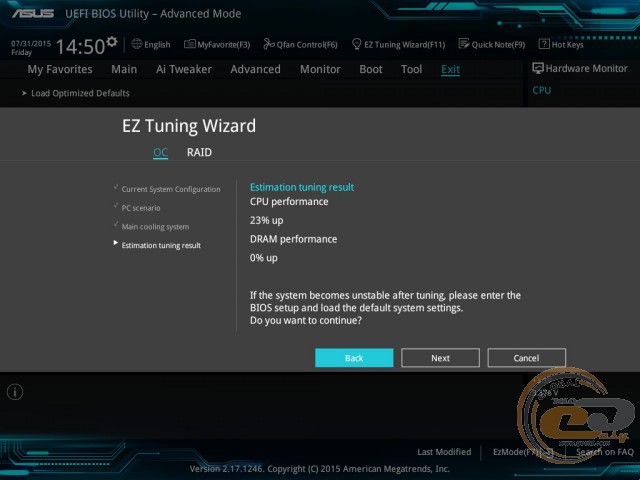

После активации функции автоматического разгона ЦП в режиме «BCLK First» (разгон по шине BCLK), его частота была зафиксирована на отметке 4826 МГц при напряжении 1,278 В. Однако тест на проверку стабильности работы система с такими параметрами пройти не смогла, так как происходил перегрев.

Воспользоваться данной функцией можно и через BIOS либо при помощи переключателя «TPU» в режиме «2». В данном случае мы получили вполне работоспособные параметры: частоту 4400 МГц при напряжении 1,204 В.

Что касается возможностей автоматического разгона в BIOS, то для начала работы мастера настроек EZ Tuning Wizard, о котором мы упоминали ранее, необходимо выбрать сценарий использования вашего компьютера: Daily Computing или Gaming/Video Editing.

Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.

В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

К примеру, после выбора пунктов «Daily Computing» и «Box cooler», система установила разгон на уровне 14% для процессора и 0% для памяти, что дало в итоге частоту процессора 4010 МГц при напряжении 1,335 В, тогда как оперативная память, вопреки прогнозам системы, также разогналась с 2133 до 3000 МГц.

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 23% для процессора и, опять же, 0% для памяти. Частота ЦП достигла 4327 МГц при напряжении 1,317 В.

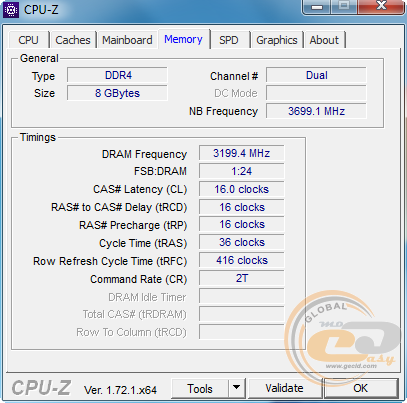

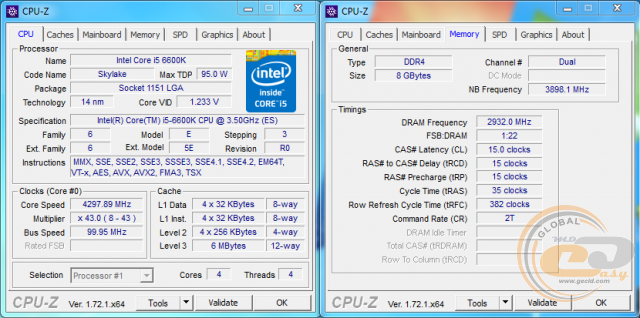

Тестовые модули оперативной памяти с максимальной номинальной рабочей частотой 2133 МГц были успешно разогнаны до скорости DDR4-3200 МГц.

Тестирование

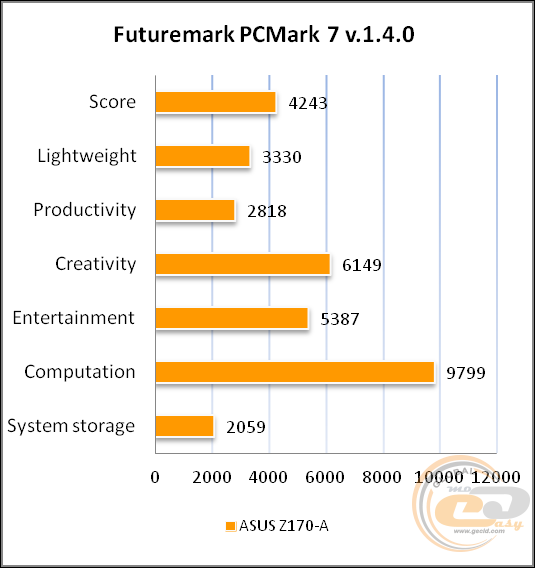

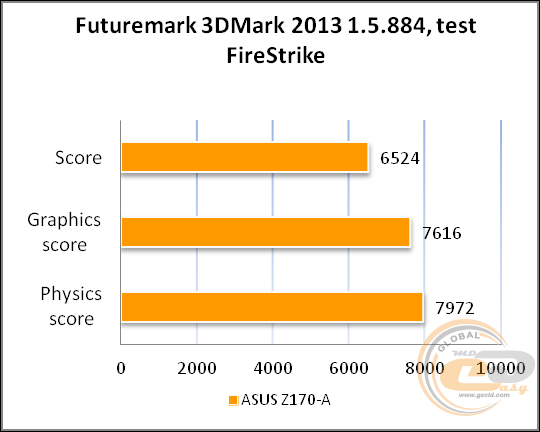

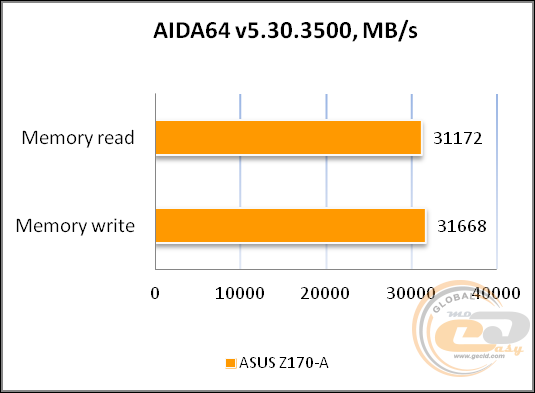

Для проверки возможностей материнской платы ASUS Z170-A использовалось следующее оборудование:

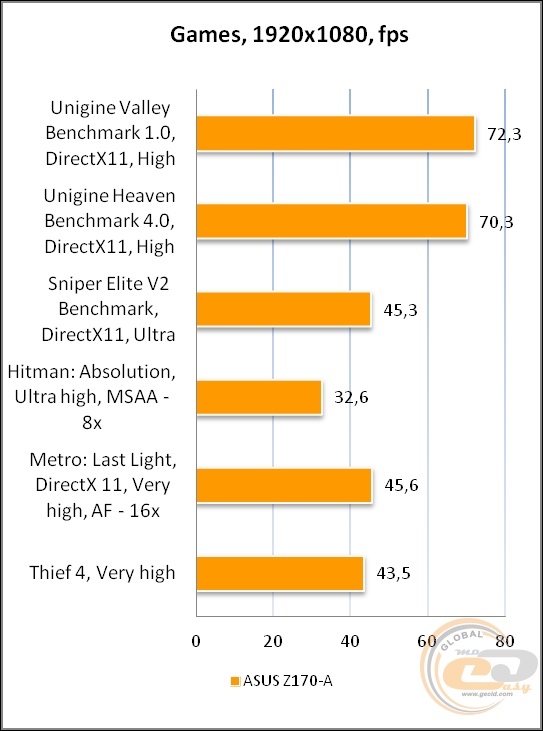

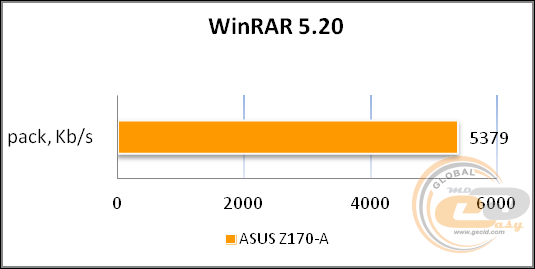

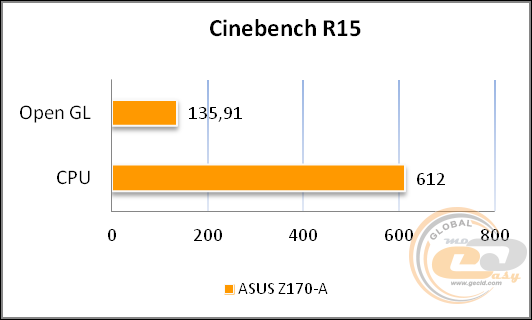

Результаты тестов

Тестирование звукового тракта на основе кодека Realtek ALC892

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема на основе 8-канального кодека Realtek ALC892 с рядом интересных особенностей, о которых мы рассказывали ранее, демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования. На месте и слоты PCI Express x1 и PCI для подключения более качественной звуковой карты.

Выводы

Подводя итоги тестирования материнской платы ASUS Z170-A, стоит отметить, что перед нами по-настоящему высокоуровневое решение, которое обладает отличным оснащением, высоким качеством элементной базы, приятным дизайном, а также рядом фирменных доработок.

Среди ключевых преимуществ новинки в первую очередь хочется отметить наличие интерфейсов SATA Express и M.2 32 Гбит/с, а также четырех портов SATA 6 Гбит/с. Не забыл производитель и о портах USB, которых в общей сложности на ASUS Z170-A четырнадцать: шесть USB 2.0, шесть USB 3.0, а также два USB 3.1.

Следует выделить качественную звуковую подсистему, выполненную в соответствии с дизайном Crystal Sound 3, производительный гигабитный сетевой контроллер, отличную компоновку интерфейсной панели, а также хороший комплект поставки (с бонусными кодами для игры World of Warships).

Заслуживает внимания приятный дизайн, возможность установки двух видеокарт с трехслотовой системой охлаждения, усиленная цифровая подсистема питания, а также широкие возможности по ручному и автоматическому разгону.

Что же касается особенностей новинки, то ввиду недостатка свободных чипсетных линий, третий слот расширения PCI Express 3.0 x16 делит линии с двумя портами SATA 6 Гбит/с. В свою очередь SATA Express делит пропускную способность с M.2, поэтому одновременное их использование невозможно.

В итоге ASUS Z170-A станет отличным выбором для сборки игровой системы с парой видеокарт и новым процессором семейства Intel Skylake.

Достоинства:

• надежная 8-фазная цифровая подсистема питания DIGI+ VRM;
• улучшенная элементная база для более надежной и стабильной работы материнской платы;
• интересный и стильный дизайн;
• поддержка большого количества портов USB (включая два интерфейса USB 3.1);
• наличие интерфейсов SATA Express и M.2;
• хороший комплект поставки;
• качественная аудиоподсистема с фирменным дизайном Crystal Sound 3;
• поддержка модулей оперативной памяти стандарта DDR4-3400 МГц;
• возможность распределения линий PCI Express 3.0 x16 по схеме x8+x8+x4;
• хорошие возможности по автоматическому и ручному разгону;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий;
• подарок для любителей игры World of Warships.

Особенности:

• невозможность одновременного использования интерфейсов M.2 и SATA Express;
• слот расширения PCI Express 3.0 x16 делит пропускную способность с двумя портами SATA 6 Гбит/с.

Автор: Константин Шорохов

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, G.SKILL, Philips и SeaSonic за предоставленное для тестового стенда оборудование.
