Обзор и тестирование материнской платы ASUS Z170-P D3

19-09-2015

Как мы знаем из анонса процессоров семейства Intel Skylake и флагманского чипсета Intel Z170, в новые ЦП интегрированы контроллеры оперативной памяти стандартов DDR4 (рабочее напряжение 1,2 или 1,35 В) и DDR3L (рабочее напряжение 1,35 В). При этом поддержки модулей DDR3, работающих при напряжении 1,5 В и выше, официально нет. Компания ASUS решила порадовать обладателей подобной оперативной памяти и представила материнскую плату, которая способна работать с такими модулями благодаря доработкам собственных инженеров.

ASUS Z170-P D3

Помимо этого, ASUS Z170-P D3 обладает не самой высокой стоимостью, что делает ее интересным решением для перехода с платформы Socket LGA1150 на Socket LGA1151, ведь вам не придется дополнительно тратиться на покупку оперативной памяти DDR4. Давайте же взглянем на ее подробные характеристики:

Производитель и модель

ASUS Z170-P D3 (rev 1.04)

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

Частота используемой памяти

3100* / 2933* / 2800* / 2666* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 64 ГБ памяти

Слоты расширения

2 x PCI Express 3.0 x16 (х16 / х16+х4)

2 x PCI Express 3.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek 8111GR (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 х COM

1 х S/PDIF Out

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 х коннекторы для подключения температурного сенсора

1 x джампер сброса CMOS

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор

ATX

305 x 218 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS Z170-P D3

Материнская плата ASUS Z170-P D3 поставляется в привычной картонной коробке, украшенной полиграфией в фирменном стиле. Ключевым элементом дизайна лицевой панели, помимо наименований компании-производителя и модели устройства, выступает изображение радиатора на чипсете с логотипом технологии ASUS 5X Protection II. Дополнительно здесь можно обратить внимание на поддержку операционной системы Windows 10 и на использование видеовыхода HDMI. Отдельно отмечено наличие в комплекте подарка для любителей игры World of Warships: вместе с покупкой платы они получат бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер Диана.

ASUS Z170-P D3

На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

  • ASUS 5X Protection II – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты модулей оперативной памяти от тока короткого замыкания, LAN-интерфейса от всплесков напряжения и ключевых узлов от чрезмерного напряжения, а также наличие стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам.
  • ASUS USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
  • M.2 with PCIe x4 – расположенный на поверхности материнской платы интерфейс M.2 обладает пропускной способностью в 32 Гбит/с.
  • Gaming Audio − предустановленный на материнской плате аудиокодек Realtek ALC887 предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок.

ASUS Z170-P D3

В коробке с ASUS Z170-P D3 поставляются только самые необходимые аксессуары: диск с драйверами и утилитами, инструкция пользователя, два SATA-шлейфа и заглушка интерфейсной панели.

Дизайн и особенности платы

ASUS Z170-P D3

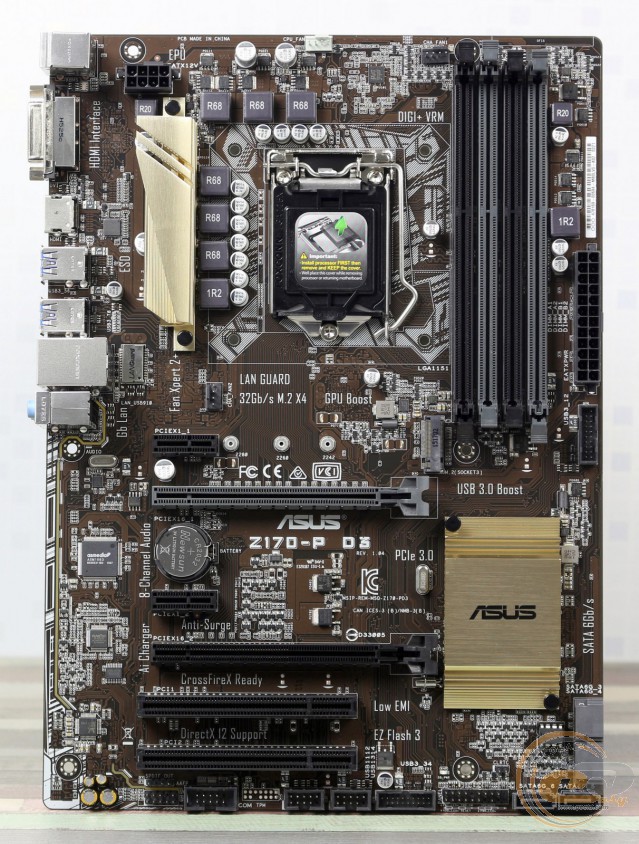

Новинка выполнена на компактной печатной плате темно-коричневого цвета формата ATX (305 х 218 мм). Она характеризуется достаточно сдержанным оформлением, которое немного освежает золотистый цвет радиаторов системы охлаждения.

ASUS Z170-P D3

Компоновка же набортных элементов в целом реализована на высоком уровне, поэтому никаких особых проблем с данным аспектом использования у вас не возникнет, так как все порты расположены на оптимальных местах, ближе к краям печатной платы.

ASUS Z170-P D3

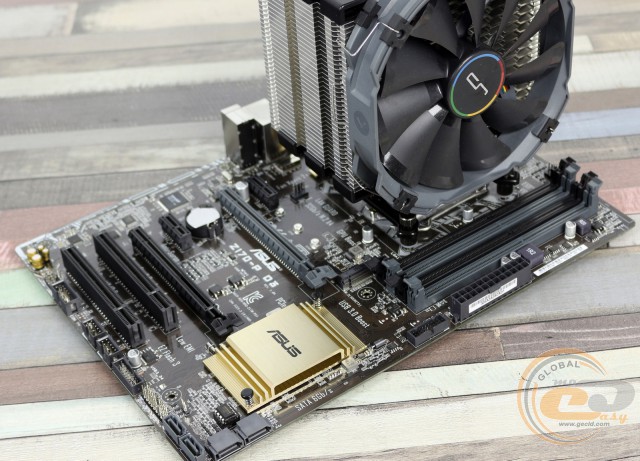

Производитель позаботился о том, чтобы замена модулей оперативной памяти не вызывала дискомфорта, расположив DIMM-слоты на достаточном расстоянии от разъема PCI Express 3.0 x16.

ASUS Z170-P D3

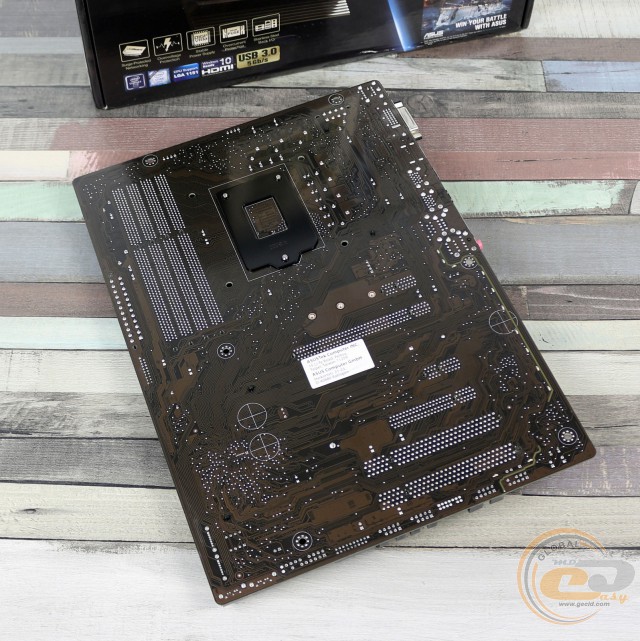

На обратной стороне текстолита можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что оба радиатора закреплены при помощи пластиковых клипс.

ASUS Z170-P D3

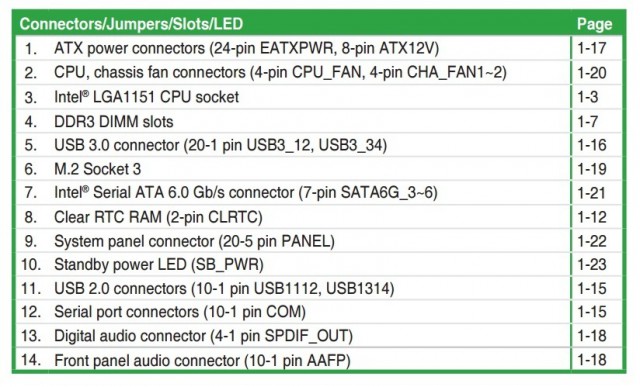

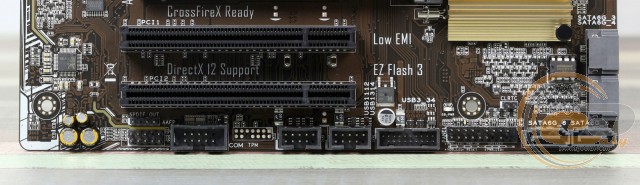

В нижней части печатной платы ASUS Z170-P D3 расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, джампер для сброса CMOS, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их восемь: четыре внутренних и четыре внешних. Все порты USB обслуживаются силами чипсета Intel Z170.

ASUS Z170-P D3

ASUS Z170-P D3

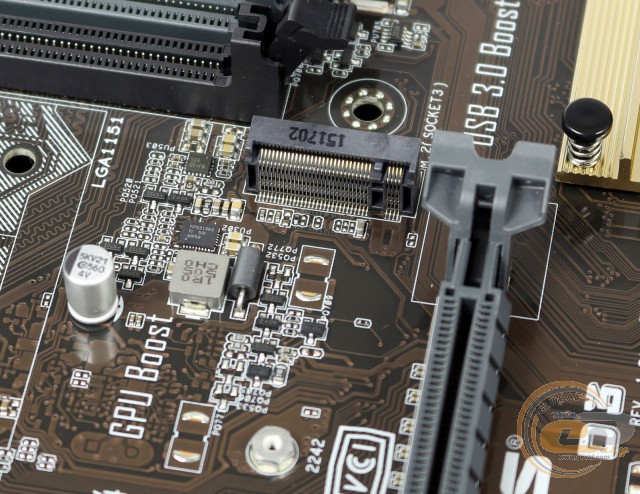

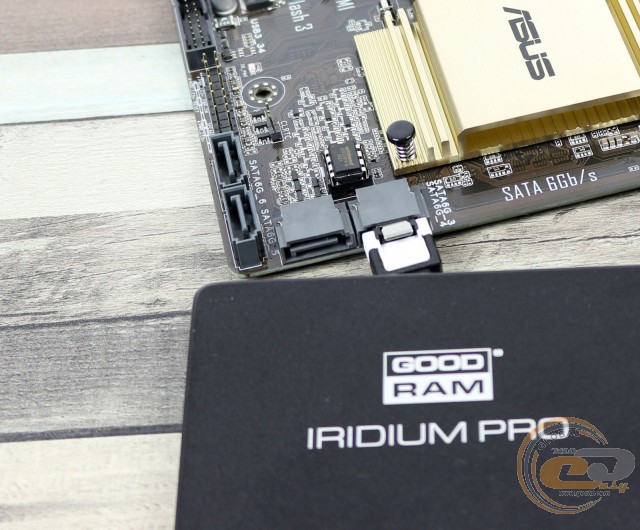

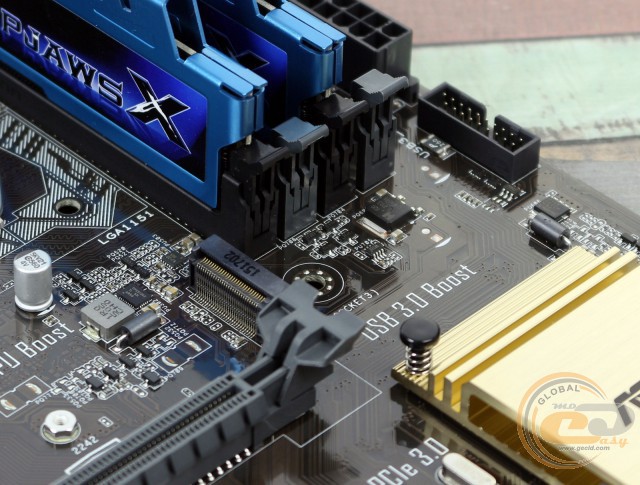

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS Z170-P D3

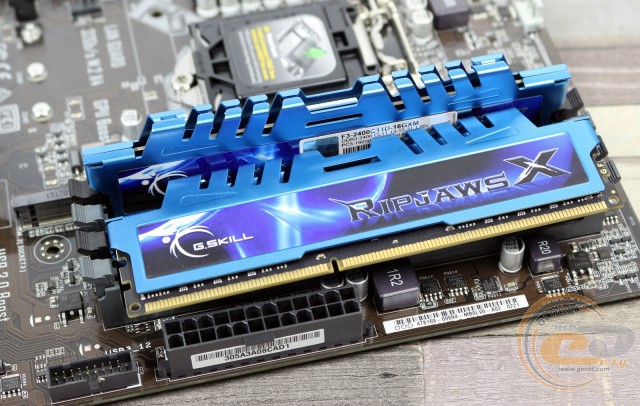

Системная плата ASUS Z170-P D3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3100 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим рядом расположенную вторую колодку для подключения выносной панели с портами USB 3.0.

ASUS Z170-P D3

ASUS Z170-P D3

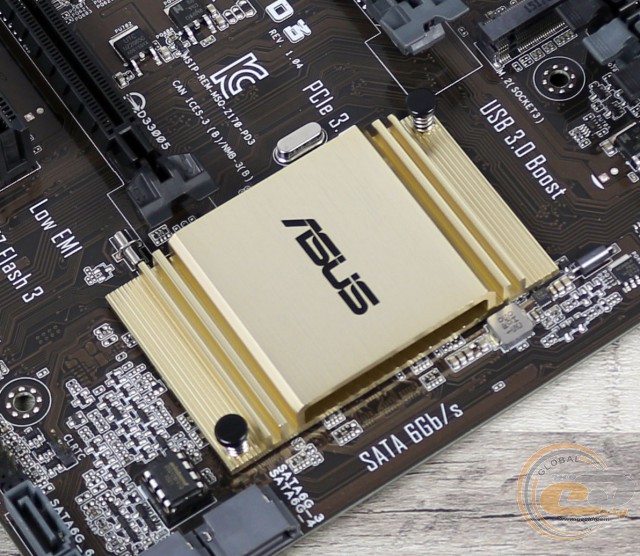

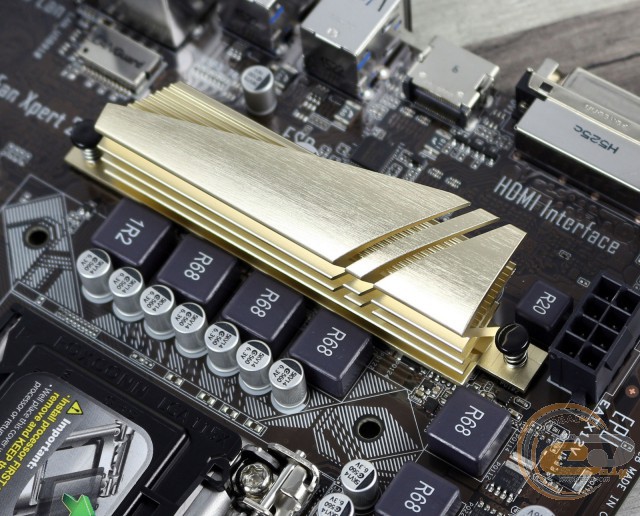

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один из которых осуществляет отвод тепла от набора системной логики Intel Z170, тогда как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 31,9°C (при разгоне – 31,9°C);
  • радиатор на элементах подсистемы питания процессора – 38,1°C (при разгоне − 39°C);
  • дроссели подсистемы питания процессора – 39,5°C (при разгоне – 40,1°C);
  • ШИМ-контроллер − 32,3°C (при разгоне – 34,9°C).

Полученные результаты можно охарактеризовать как отличные.

ASUS Z170-P D3

ASUS Z170-P D3

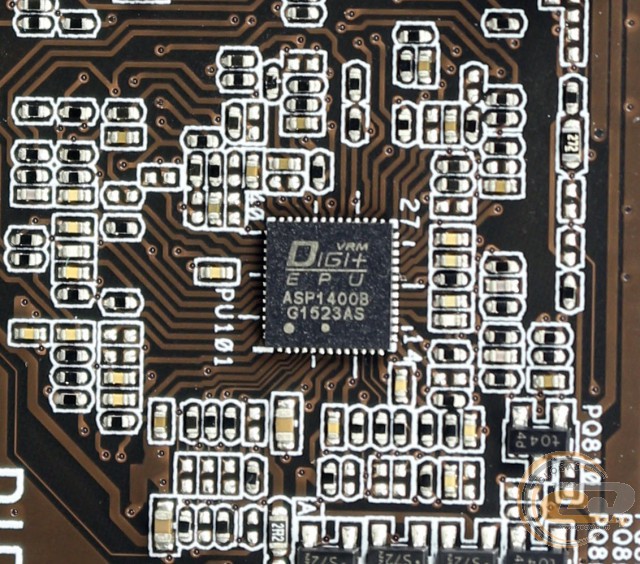

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS Z170-P D3

Для расширения функциональности ASUS Z170-P D3 у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI;
  6. PCI.

Как видим, присутствует возможность установки двух видеокарт в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки. Поэтому целесообразнее использовать только одну видеокарту, чего будет вполне достаточно даже для игровой системы.

ASUS Z170-P D3

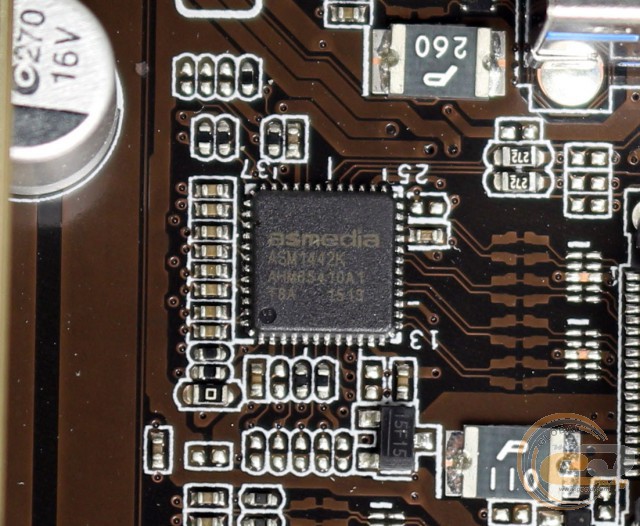

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS Z170-P D3

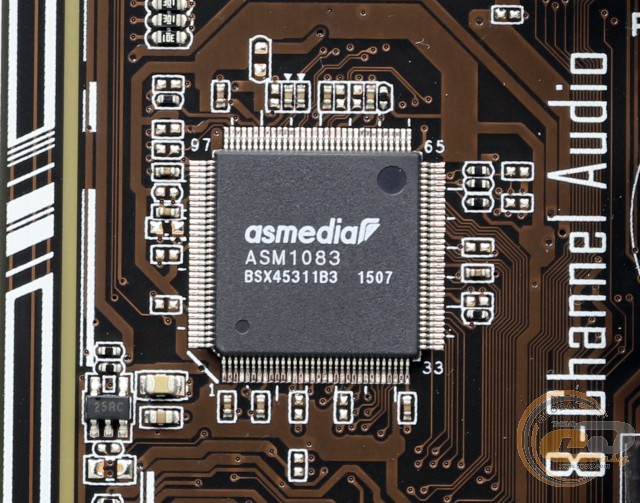

Поскольку чипсет Intel Z170 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS Z170-P D3

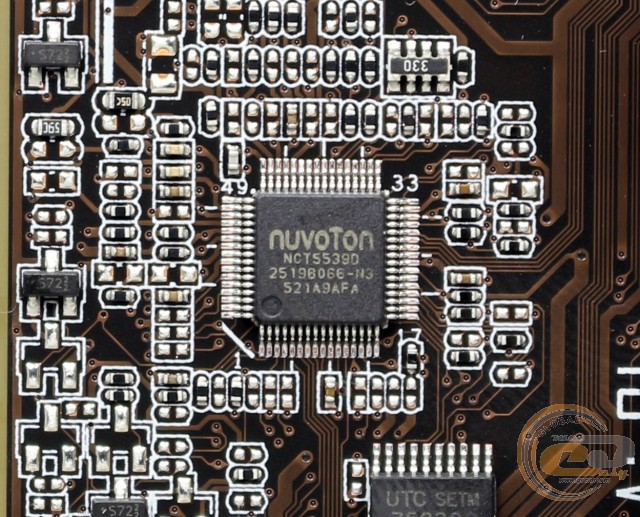

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

ASUS Z170-P D3

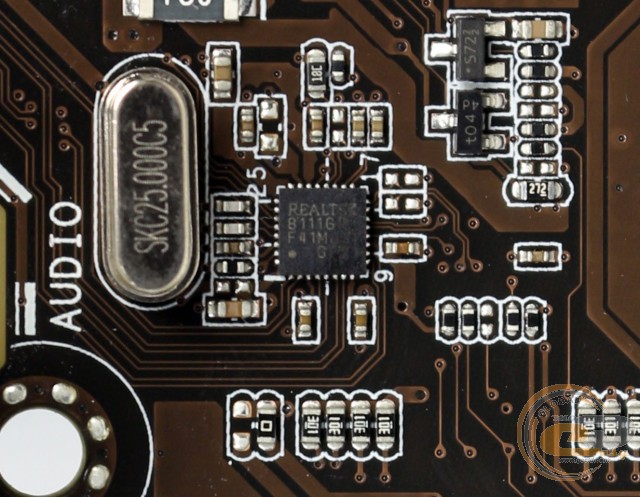

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111GR.

ASUS Z170-P D3

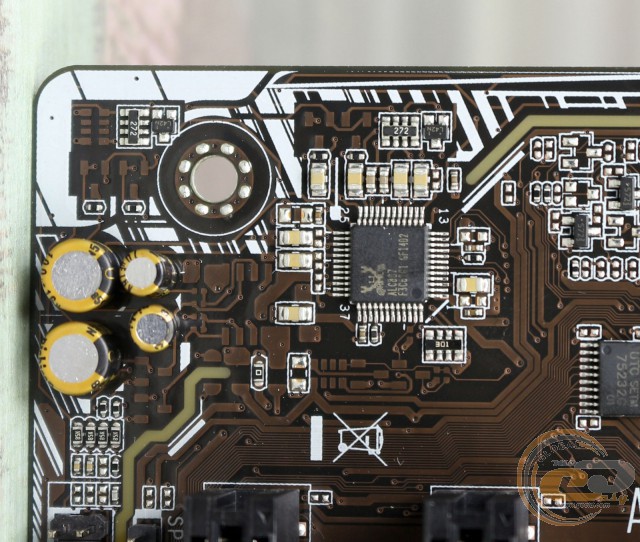

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. В дизайне используется фирменная концепция Gaming Audio, о которой мы уже упоминали в начале обзора.

ASUS Z170-P D3

ASUS Z170-P D3

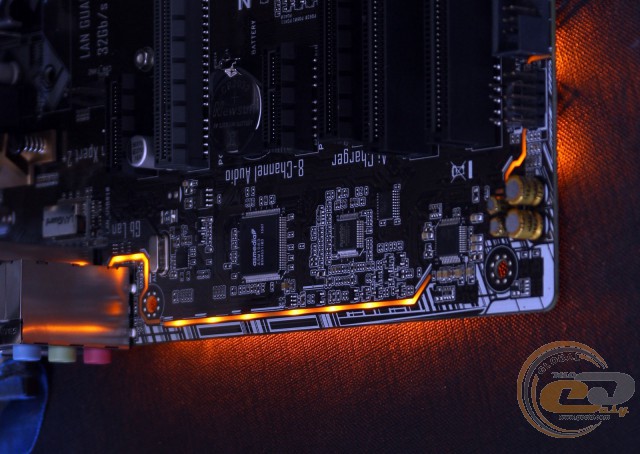

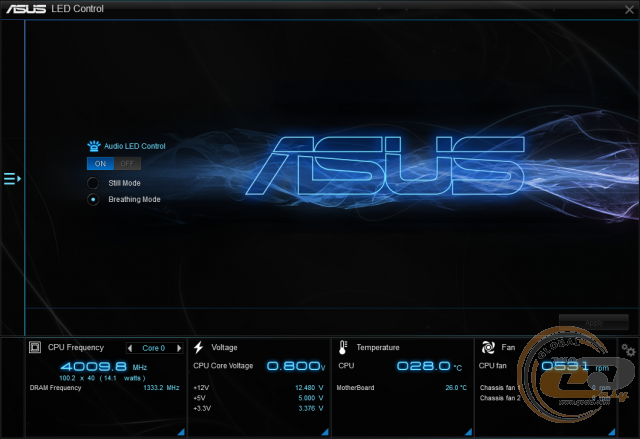

Отдельно отметим, что при помощи комплектной утилиты можно регулировать подсветку зоны аудиокодека, а также изменять режимы ее работы.

ASUS Z170-P D3

Интерфейсная панель модели ASUS Z170-P D3 включает в себя следующие порты:

  • 1 x DVI-D;
  • 1 x HDMI;
  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Подобную компоновку можно охарактеризовать как вполне достойную для недорогой материнской платы, так как она предлагает два видеовыхода, включая современный HDMI, и достаточное количество портов USB. Однако некоторых пользователей может разочаровать неудобное подключение многоканальной акустики.

ASUS Z170-P D3

ASUS Z170-P D3

У ASUS Z170-P D3 имеются три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как два других предназначены для системных вертушек.
