Обзор и тестирование материнской платы BIOSTAR B350GTN: компактно и доступно

Продукция тайваньского производителя комплектующих BIOSTAR попадает к нам на тестирование достаточно редко, однако от этого менее интересной она не становится, ведь всегда любопытно взглянуть на подход к производству тех же материнских плат от менее именитых компаний.

BIOSTAR B350GTN

Сегодня нам повезло, и у нас в тестовой лаборатории оказалась интересная модель BIOSTAR B350GTN. На данный момент ее смело можно назвать одной из самых доступных на рынке материнских плат на AMD B350. За менее чем $85 вы получаете решение формата Mini-ITX с возможностью разгона процессоров линейки AMD Ryzen. Конечно же, рассматривать ее как основу для оверклокинга было бы глупо, однако сам факт наличия такой возможности для ультракомпактных бюджетных систем весьма занимателен.

Спецификация

Модель

BIOSTAR B350GTN

Чипсет

AMD B350

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, AMD A / Athlon для платформы Socket AM4 (TDP < 95 Вт)

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen − x16, AMD A / Athlon − x8)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4 (SATA и PCIe 3.0 x2 для AMD A / Athlon))

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8118AS (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2

1 x HDMI

1 x DVI-D

1 x RJ45

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-A

1 х USB 3.1 Gen 2 Type-C

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

1 x USB 2.0 с поддержкой подключения двух USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Все цены на Biostar%2BB350GTN

Упаковка и комплектация

BIOSTAR B350GTN BIOSTAR B350GTN

Материнская плата BIOSTAR B350GTN поставляется в компактной коробке, выполненной из плотного картона и украшенной полиграфией со стилизованным изображением автомобиля, что легко объясняется названием серии BIOSTAR Racing, к которой она относится. По традиции на обратной стороне нашлось место для краткой таблицы спецификации и описания ключевых преимуществ.

BIOSTAR B350GTN

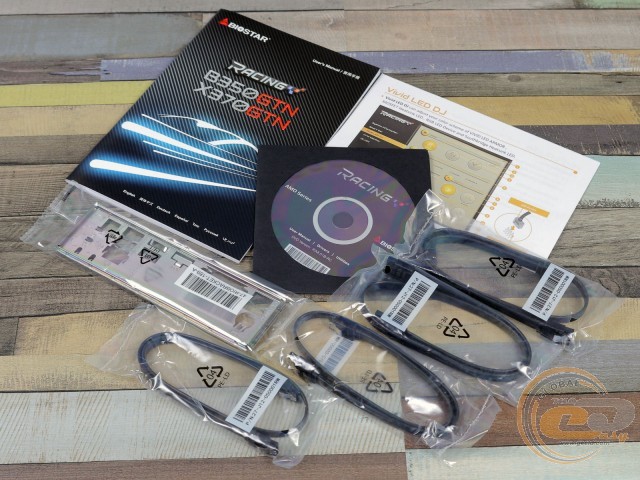

В коробке с рассматриваемой моделью поставляется базовый набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, четырех SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

BIOSTAR B350GTN

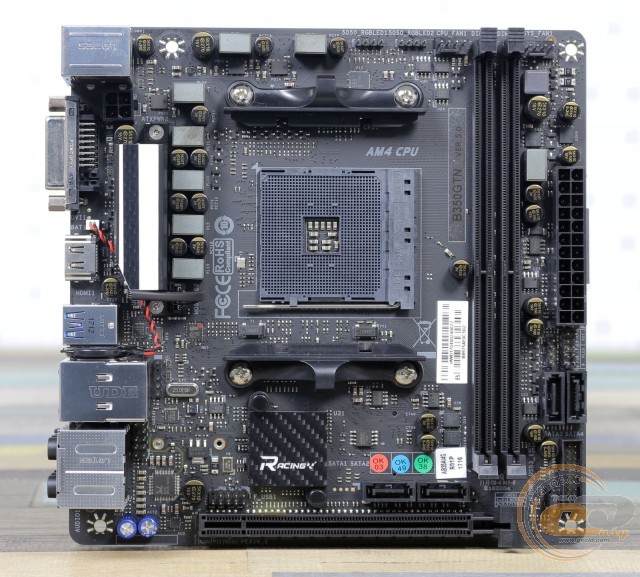

BIOSTAR B350GTN выполнена на печатной плате черного цвета в формате Mini-ITX (170 х 170 мм). Оформление в целом достаточно строгое, а компоновка всех набортных элементов в полной мере соответствует компактному форм-фактору печатной платы. Что же касается удобства, то процесс сборки прошел без каких-либо проблем.

BIOSTAR B350GTN

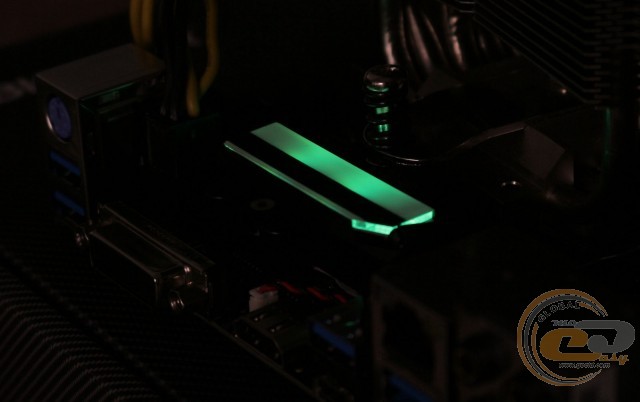

Приятным бонусом для покупателя станет система подсветки VIVID LED, которая в данном случае заключается в наличии светодиодов на радиаторе, прикрывающем элементы подсистемы питания. Дополнить систему подсветки можно при помощи двух колодок 5050_RGB, предназначенных для подключения светодиодных лент.

BIOSTAR B350GTN

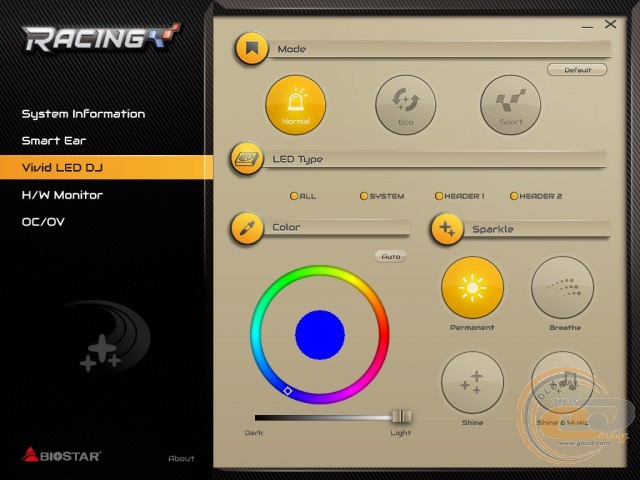

Иллюминация может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо переливаться разными цветами.

BIOSTAR B350GTN

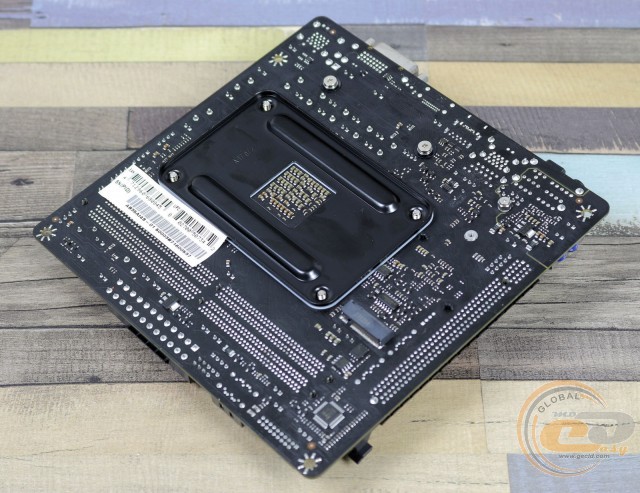

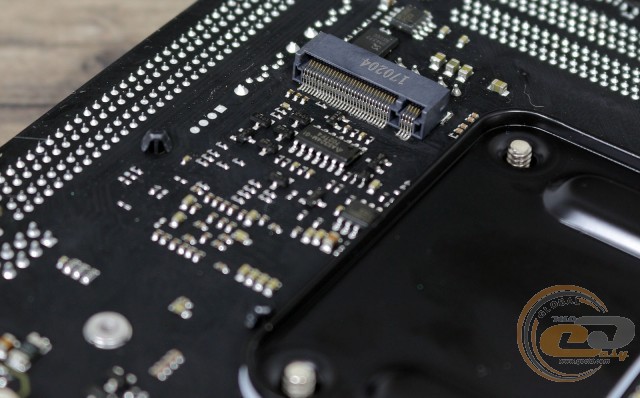

На обратной стороне печатной платы находится опорная пластина процессорного разъема, слот M.2 Socket 3 и ряд микросхем, поэтому при монтаже платы в корпус рекомендуем соблюдать определенную осторожность.

BIOSTAR B350GTN

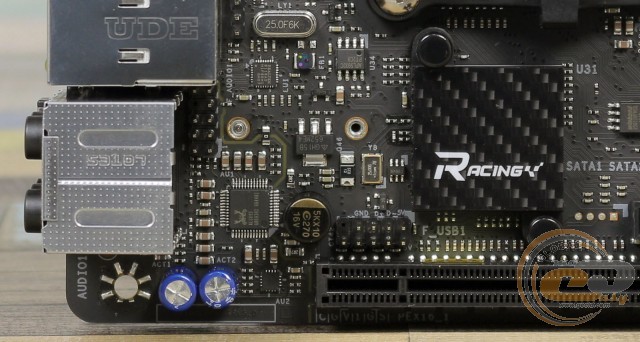

В нижнем левом углу приютилась колодка подключения аудиоразъемов передней панели и разъем для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели.

BIOSTAR B350GTN

BIOSTAR B350GTN

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2260 и M.2 2280) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре серии AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режимах SATA и PCIE 3.0 x2.

BIOSTAR B350GTN

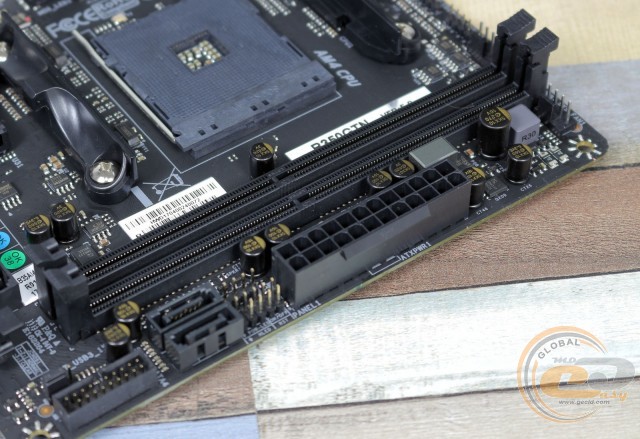

Системная плата BIOSTAR B350GTN оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, функционирующие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

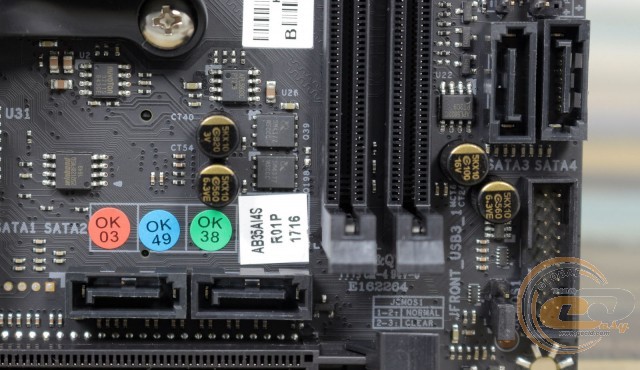

Дополнительно отметим расположенный в правом нижнем углу платы джампер сброса CMOS, колодку подключения фронтальной панели и разъем USB 3.1 Gen 1. Всего на плате силами чипсета реализовано шесть портов USB 3.1 Gen 1: два внутренних и четыре внешних.

BIOSTAR B350GTN

BIOSTAR B350GTN

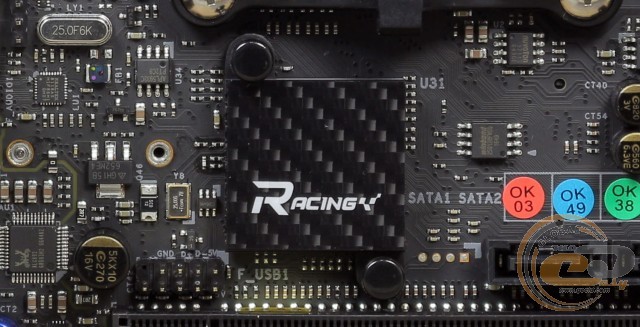

Система охлаждения состоит из двух основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 45,7°C (при разгоне – 47,6°C);
  • радиатор охлаждения элементов подсистемы питания – 56,5°C (при разгоне − 61,6°C);
  • дроссели подсистемы питания – 58,5°C (при разгоне − 63,5°C).

Полученные результаты явно указывают на хорошую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции. Однако забывать о дополнительной циркуляции воздуха внутри компактного корпуса все же не стоит.

BIOSTAR B350GTN

BIOSTAR B350GTN

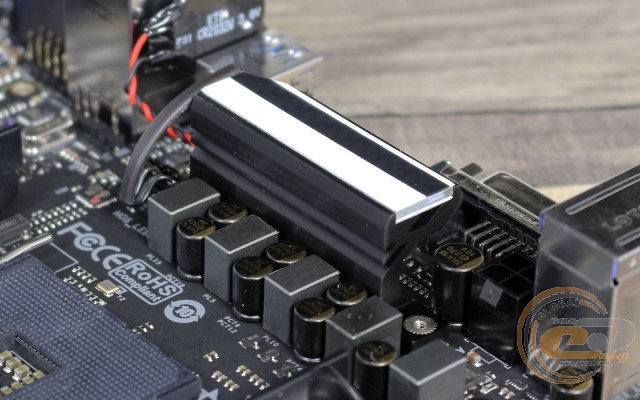

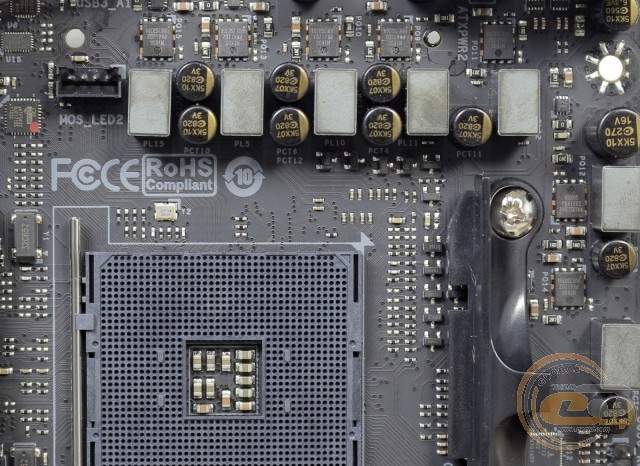

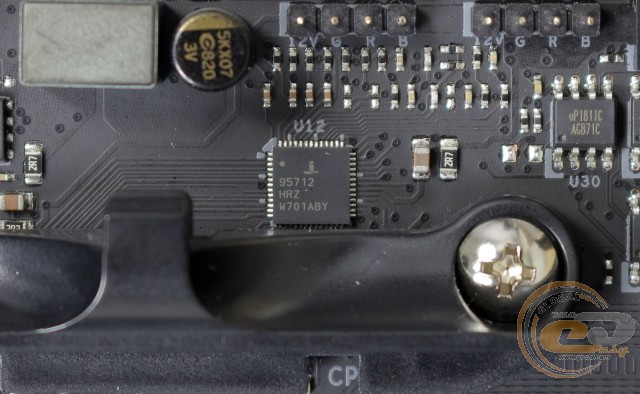

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере Intersil ISL95712.

BIOSTAR B350GTN

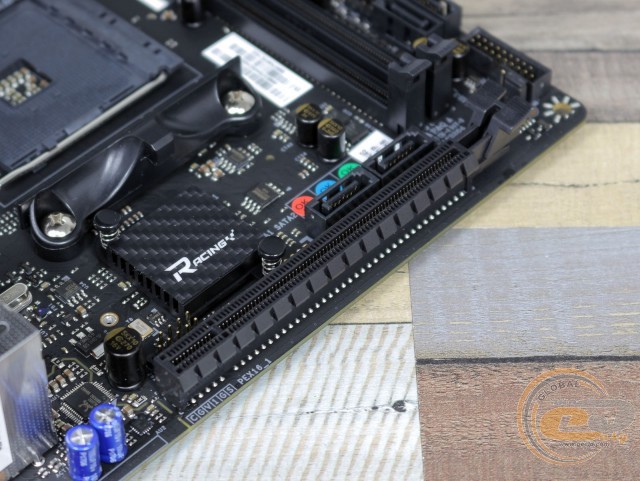

По традиции для формата Mini-ITX, возможности расширения функциональности представлены только одним слотом PCI Express 3.0 x16, который использует все доступные 16 процессорных линий стандарта PCIe 3.0 в случае установки CPU серии AMD Ryzen (8 − при установленном AMD A / AMD Athlon).
