Обзор и тестирование материнской платы BIOSTAR B360GT5S: получить больше за меньшие деньги

В одном из прошлых материалов мы познакомились с материнской платой BIOSTAR B360GT3S, которая является вполне достойной альтернативой для моделей от производителей первого эшелона. В данном обзоре рассмотрим еще одну свежую новинку от этого тайваньского производителя, анонсированную весной 2018 года. Пока она недоступна в продаже на нашем рынке, однако это не помешает оценить ее функциональные возможности.

BIOSTAR B360GT5S

Речь пойдет о BIOSTAR B360GT5S − материнской плате формата ATX, которая способна заинтересовать весьма солидным оснащением и привлекательным ценником. В США ее можно приобрести в среднем за $95, что автоматически делает ее одной из самых доступных новинок на Intel B360 в наиболее распространенном формате ATX. Давайте же познакомимся с ее возможностями поближе и выясним, стоит ли с нетерпением ожидать ее скорейшего появления в продаже в наших краях.

Спецификация

Модель

BIOSTAR RACING B360GT3S Ver. 5.x

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x4

3 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

Dual BIOS

Форм-фактор

ATX

305 x 234 мм

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

BIOSTAR B360GT5S BIOSTAR B360GT5S

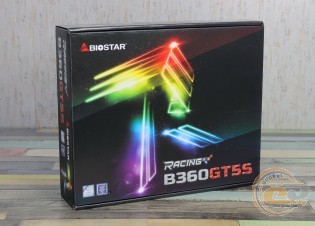

Материнская плата BIOSTAR B360GT5S поставляется в компактной коробке, выполненной из плотного картона и украшенной цветной полиграфией. По традиции на обратной стороне нашлось место для краткой таблицы спецификации и описания ключевых преимуществ.

BIOSTAR B360GT5S

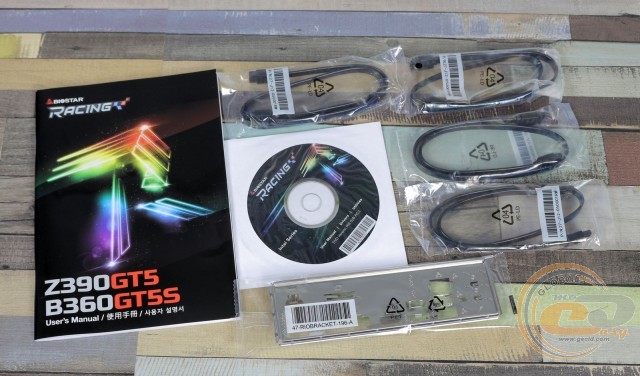

В коробке с рассматриваемой моделью поставляется базовый набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, четырех SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

BIOSTAR B360GT5S

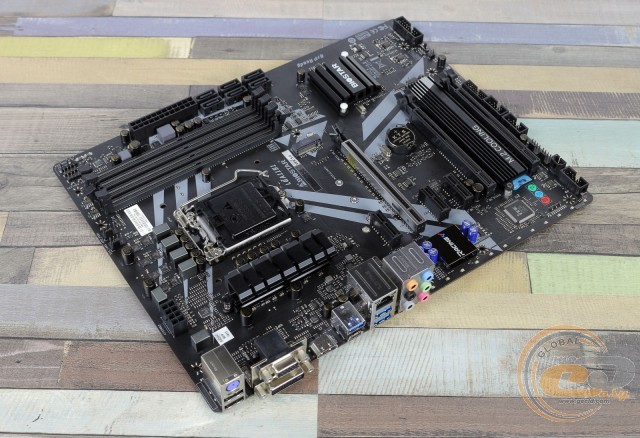

Приятно, что несмотря на доступную стоимость, компания BIOSTAR не стала слишком сильно экономить на дизайне своей новинки. Как видим, в ее основу легла печатная плата формата ATX (305 x 234 мм) черного цвета с симпатичным оформлением в виде светло-серого узора, напоминающего стилизованную букву «R» − символ линейки RACING.

BIOSTAR B360GT5S

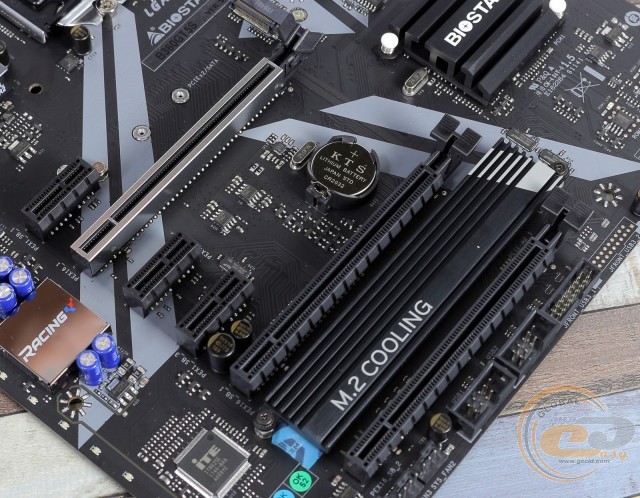

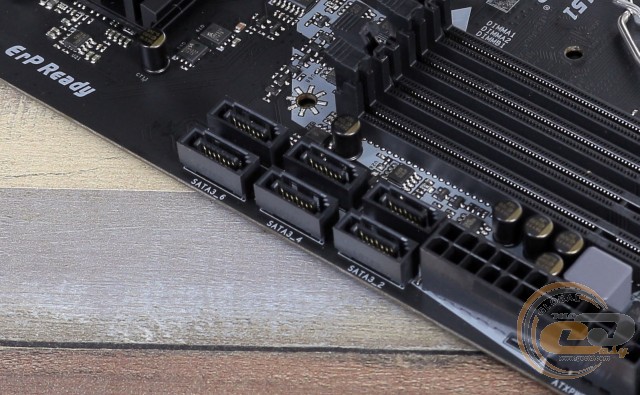

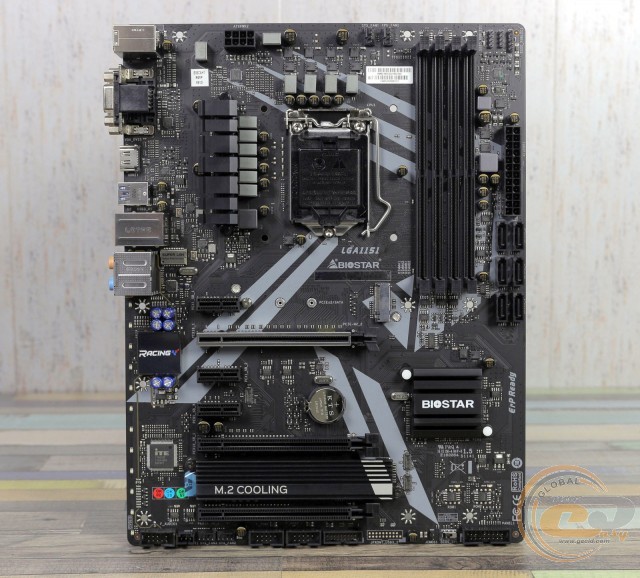

Что же касается удобства сборки и особенностей, то в глаза сразу бросается несколько нестандартное расположение портов SATA ближе к DIMM-слотам. Благодаря этому даже самые крупные видеокарты не смогут затруднить подключение накопителей, несмотря на перпендикулярную распайку самих портов. Конечно же, нельзя не отметить наличие радиатора охлаждения накопителя M.2, что редко встречается даже в куда более дорогих моделях от именитых производителей.

BIOSTAR B360GT5S

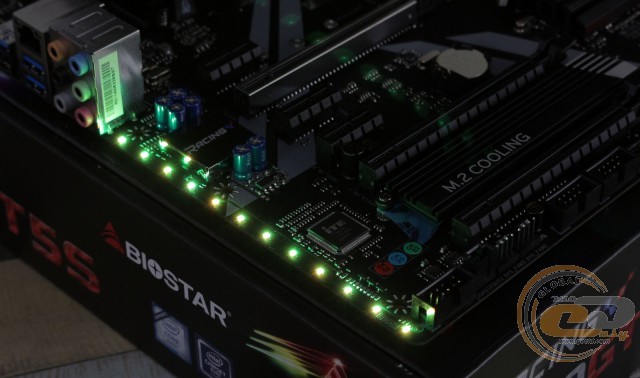

Еще одним приятным бонусом для покупателя станет система подсветки Vivid LED DJ, которая заключается в наличии двенадцати светодиодов в области звуковой подсистемы. Дополнить иллюминацию можно при помощи двух колодок 5050_RGB, предназначенных для подключения светодиодных лент.

BIOSTAR B360GT5S

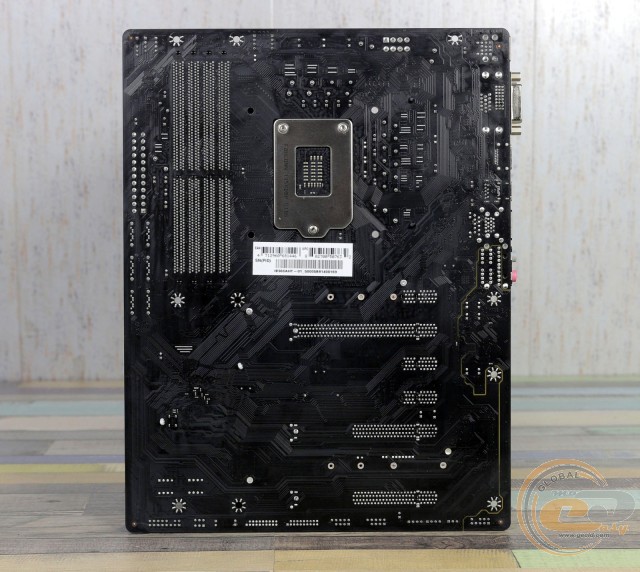

Взглянув на обратную сторону печатной платы, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что оба радиатора закреплены при помощи пластиковых клипс, что неудивительно, учитывая отсутствие возможности разгона.

BIOSTAR B360GT5S

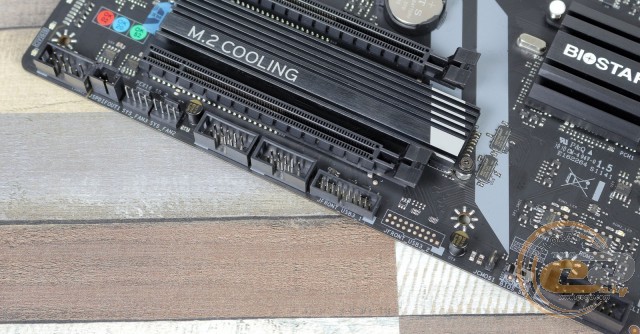

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, пара разъемов для системных вентиляторов, джампер сброса CMOS, колодка подключения фронтальной панели, переключатель между двумя микросхемами с прошивками BIOS, а также три колодки для подключения интерфейсов USB: две для USB 2.0 и одна для USB 3.1 Gen 1. Всего на BIOSTAR B360GT5S силами чипсета реализована поддержка шести портов USB 2.0: двух внешних и четырех внутренних. Что же касается USB 3.1 Gen 1, то их всего четыре: два внешних и два внутренних.

BIOSTAR B360GT5S

BIOSTAR B360GT5S

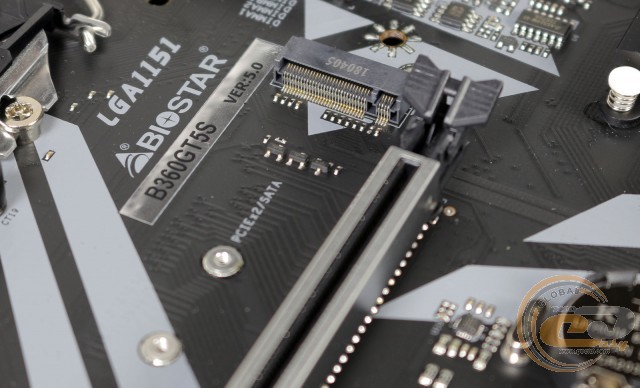

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.

Отметим, что нижний разъем M.2 («PCIE-M2_1») использует для своей работы четыре линии PCIe Gen3, поэтому обладает максимальной пропускной способностью в 32 Гбит/с. В свою очередь верхний M.2 («PCIE-M2_2») имеет доступ лишь к двум линиям, что ограничивает его пропускную способность на отметке в 16 Гбит/с.

Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, верхний слот M.2 («PCIE-M.2_2») делит пропускную способность с одним из портов SATA 6 Гбит/с («SAT3_1») при установке SATA M.2-накопителя.

BIOSTAR B360GT5S

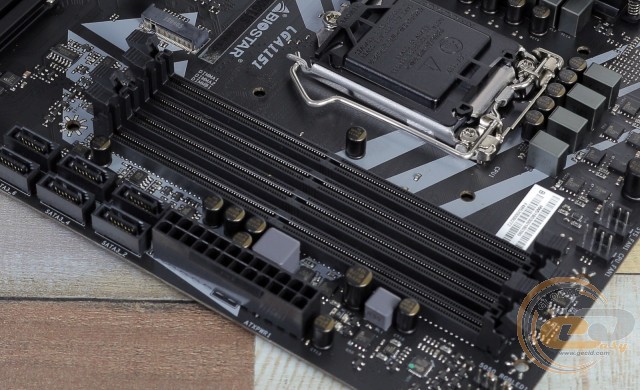

Системная плата BIOSTAR B360GT5S оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

BIOSTAR B360GT5S

BIOSTAR B360GT5S

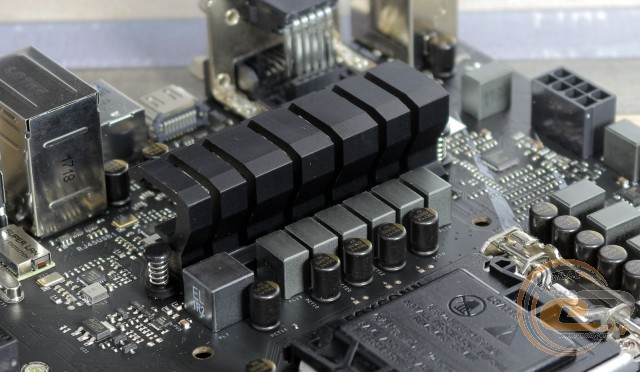

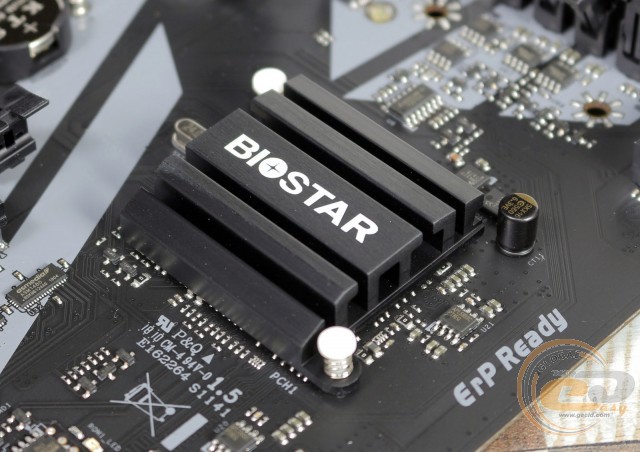

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B360, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 38,4°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 49°C;
  • дроссели – 59,7°C.

Эффективность охлаждения находится на вполне комфортном уровне, поэтому переживать по поводу перегрева ключевых компонентов подсистемы питания не придется.

BIOSTAR B360GT5S

BIOSTAR B360GT5S

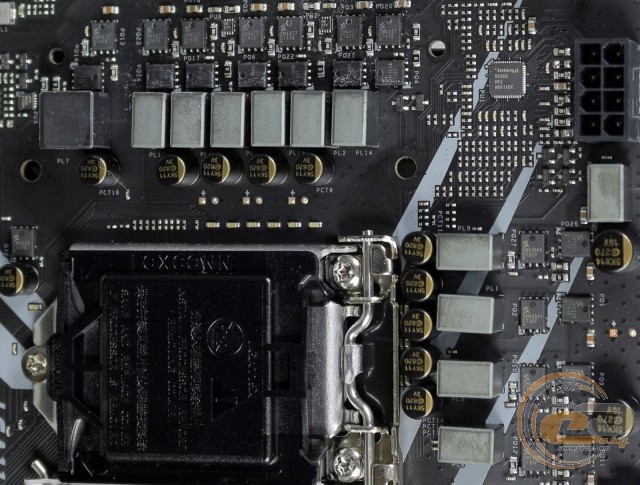

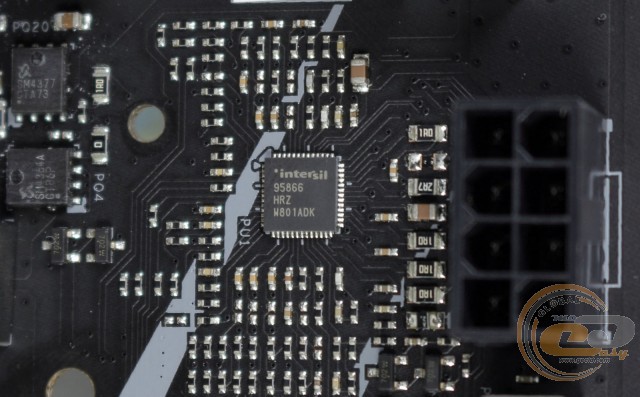

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере Intersil 95866, а в обвязке используются твердотельные конденсаторы и ферритовые дроссели.

BIOSTAR B360GT5S

Для расширения функциональности у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (в режиме х4);
  6. PCI Express 3.0 x16 (в режиме х4).

Верхний PCI Express 3.0 x16, выгодно отличающийся усиленной конструкцией, подключен к процессору и всегда использует все доступные 16 линий, тогда как два других подключены к чипсету, и их пропускная способность ограничена четырьмя линиями. При желании вы сможете установить пару видеокарт от AMD, однако работать они будут по не самой оптимальной схеме x16+x4.

Также отметим, что один из двух слотов PCI Express 3.0 x4 («PEX16_SB_1») делит пропускную способность с двумя PCI Express 3.0 x1 («PEX1_SB_2» и «PEX1_SB_3»), поэтому его скорость будет ограничена двумя линиями, если один из них занят платой расширения.
