Обзор и тестирование материнской платы BIOSTAR H310MHD PRO: максимальная экономия

Благодаря тому, что компания Intel наконец выпустила в начале апреля 2018 года всю линейку чипсетов Intel 300-й серии с поддержкой процессоров Intel Coffee Lake, у производителей материнских плат развязались руки, и они смогли наполнить рынок доступными решениями.

BIOSTAR H310MHD PRO

Одной из таких новинок стала героиня нашего сегодняшнего обзора − материнская плата от тайваньской компании BIOSTAR, выполненная на самом младшем наборе системной логики Intel H310. BIOSTAR H310MHD PRO позиционируется в качестве самого доступного фирменного решения, и поэтому ожидать от нее флагманской звуковой подсистемы и множества других достоинств явно не стоит. А вот чем она точно способна зацепить потенциального покупателя, так это ценой, которая на данный момент составляет порядка $60. Давайте же взглянем на ее характеристики и выясним, на чем сэкономил производитель.

Спецификация

Модель

BIOSTAR H310MHD PRO Ver. 6.x

Чипсет

Intel H310

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 2.0 x1

Дисковая подсистема

4 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

BIOS

Single BIOS

Форм-фактор

microATX

228 x 177 мм

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

BIOSTAR H310MHD PRO BIOSTAR H310MHD PRO

Материнская плата BIOSTAR H310MHD PRO поставляется в компактной коробке, выполненной из плотного картона и украшенной цветной полиграфией. По традиции на обратной стороне нашлось место для краткой таблицы спецификации и описания ключевых преимуществ.

BIOSTAR H310MHD PRO

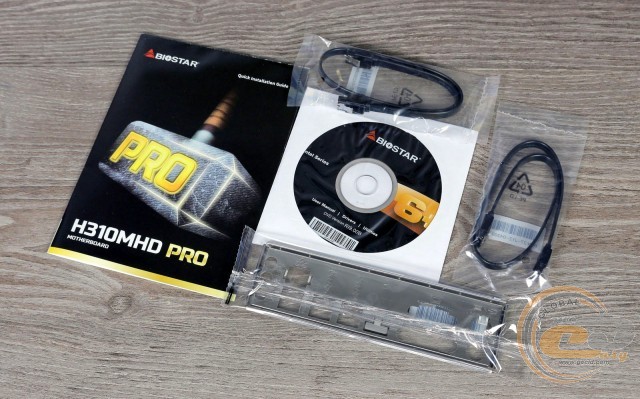

В коробке с рассматриваемой моделью поставляется базовый набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

BIOSTAR H310MHD PRO

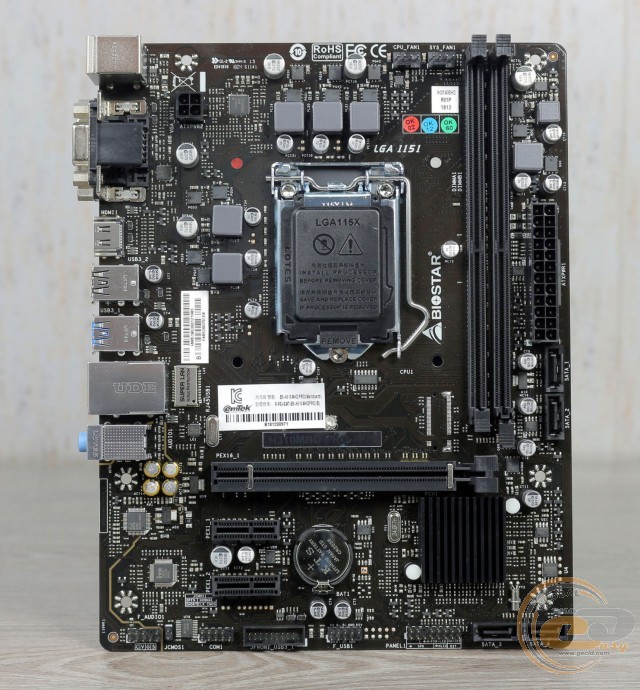

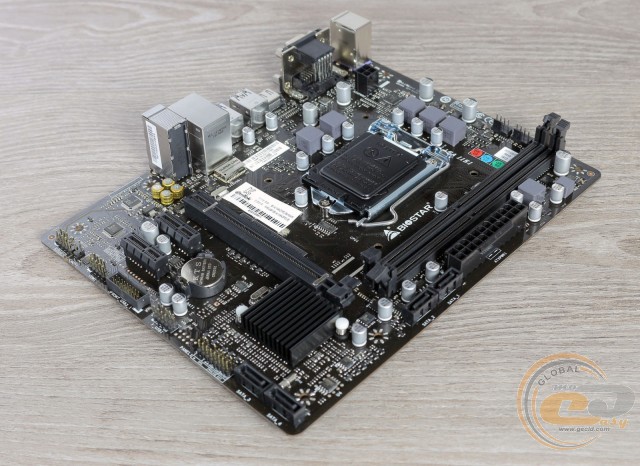

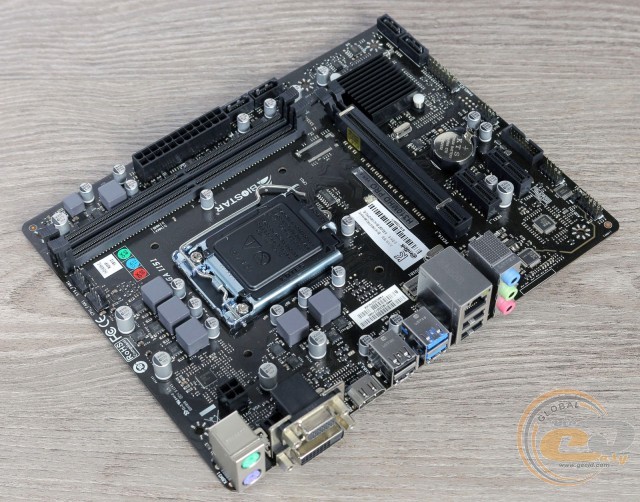

Достав новинку из коробки, сразу обращаем внимание на ее немного нестандартные габариты. В данном случае используется максимально компактная печатная плата, соответствующая формату microATX (228 х 177 мм). Что же касается оформления, то нет ничего удивительного в том, что в основе бюджетного решения используется текстолит коричневого цвета без каких-либо ярких акцентов и дизайнерских изысков.

BIOSTAR H310MHD PRO

Удобство сборки могло бы быть идеальным, если бы не защелки с обеих сторон DIMM-слотов, которые выглядят как явный привет из прошлого. В итоге заменить оперативную память без извлечения видеокарты может быть проблематично.

BIOSTAR H310MHD PRO

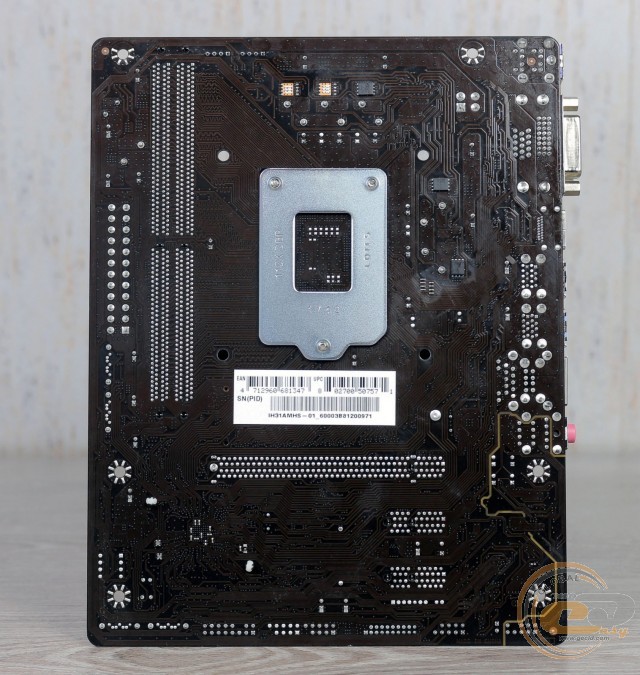

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор закреплен при помощи пластиковых клипс.

BIOSTAR H310MHD PRO

В нижней части сосредоточены практически все разъемы: колодка подключения аудиоразъемов передней панели, джампер сброса CMOS, порт COM, колодка подключения фронтальной панели, а также пара разъемов для внешних портов USB. Всего на плате силами чипсета реализовано шесть портов USB 2.0 (четыре внешних и два внутренних) и четыре интерфейса USB 3.1 Gen 1 (по два внешних и внутренних). Конечно же, мечтать о поддержке USB 3.1 Gen 2 в данном случае явно не стоит.

BIOSTAR H310MHD PRO

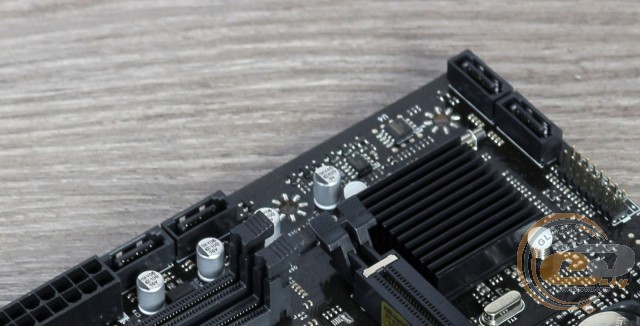

В угоду максимальному снижению конечной стоимости для потребителя, было принято решение отказаться от поддержки интерфейса M.2. В итоге возможности организации дисковой подсистемы представлены только четырьмя портами SATA 6 Гбит/с.

BIOSTAR H310MHD PRO

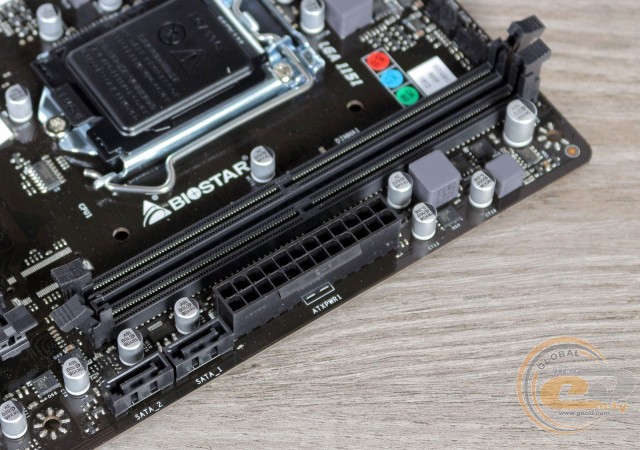

Системная плата BIOSTAR H310MHD PRO оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Максимальный объем памяти может достигать 32 ГБ.

BIOSTAR H310MHD PRO

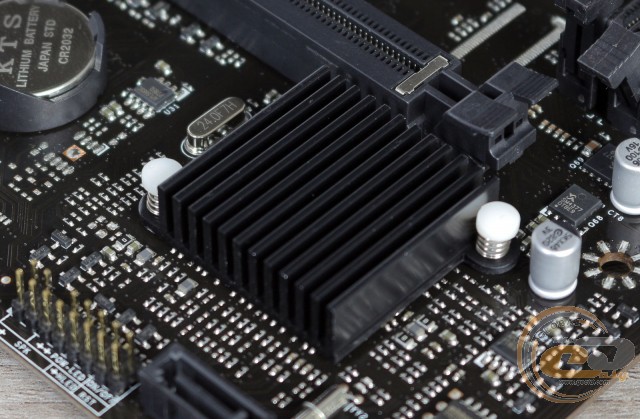

Система охлаждения представлена единственным радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,7°C;
  • дроссели подсистемы питания процессора – 80,4°C.

Если вы организуете хорошую циркуляцию воздуха внутри корпуса, то переживать о перегреве вам явно не придется, даже несмотря на не самую низкую температуру дросселей.

BIOSTAR H310MHD PRO

BIOSTAR H310MHD PRO

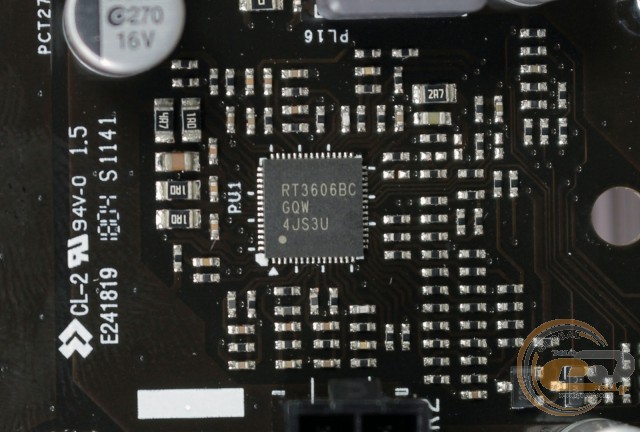

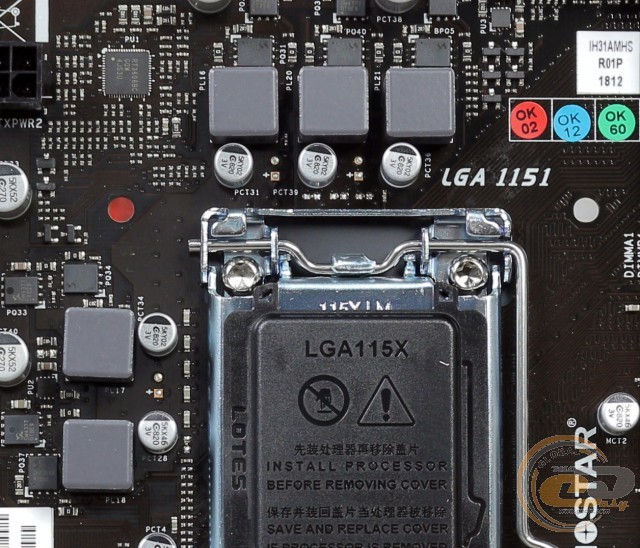

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов с применением твердотельных конденсаторов и ферритовых дросселей. Сам преобразователь основан на цифровом ШИМ-контроллере RT3606BC.

BIOSTAR H310MHD PRO

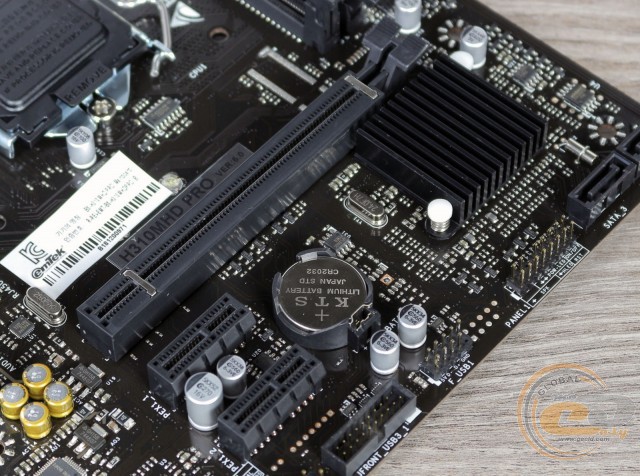

Для расширения функциональности BIOSTAR H310MHD PRO у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

Напомним, что чипсет Intel H310 обладает поддержкой только шести линий PCI Express 2.0, а единственный слот для установки видеокарты подключен к процессору и всегда использует все доступные 16 линий PCI Express 3.0.
