Обзор материнской платы BIOSTAR RACING B450GT3: альтернатива есть всегда

У большинства пользователей всегда на слуху такие популярные производители материнских плат, как ASUS, GIGABYTE и MSI. Но это вовсе не значит, что стоит сбрасывать со счетов менее распространенные бренды вроде ASRock и BIOSTAR. Тем более всегда любопытно взглянуть, что способны предложить данные компании.

BIOSTAR RACING B450GT3

На этот раз к нам на тестирование приехала материнская плата BIOSTAR RACING B450GT3 формата microATX на чипсете AMD B450. Она не позиционируется в качестве бюджетного решения. Ее средняя стоимость составляет порядка $84, что лишь немногим дешевле похожих моделей от упомянутых выше производителей первого эшелона. Давайте же разберемся, соответствует ли ее оснащение цене.

Спецификация

Модель

BIOSTAR RACING B450GT3

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega / AMD A

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8118AS (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2

1 x USB 3.1 Gen 2 Type-C

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

Dual BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

Материнская плата поставляется в картонной упаковке с отличным информационным наполнением. Оно полностью отображает ключевые ее особенности и преимущества.

BIOSTAR RACING B450GT3

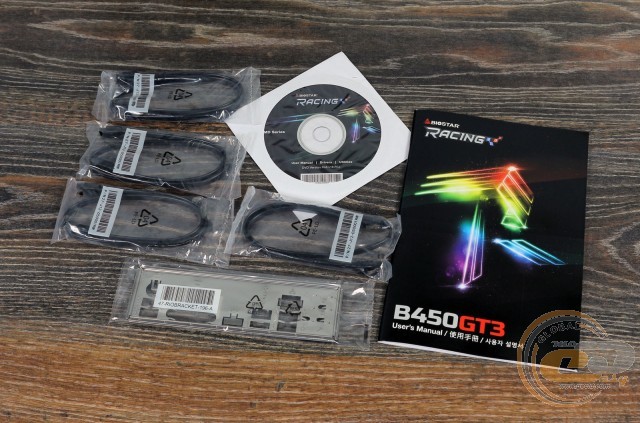

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • четыре кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

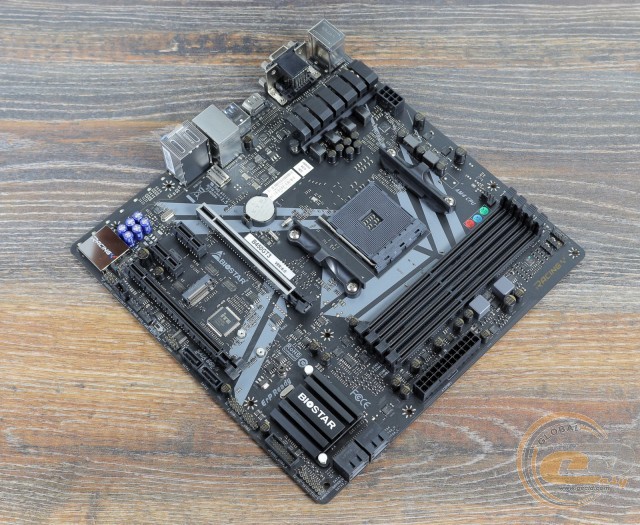

BIOSTAR RACING B450GT3

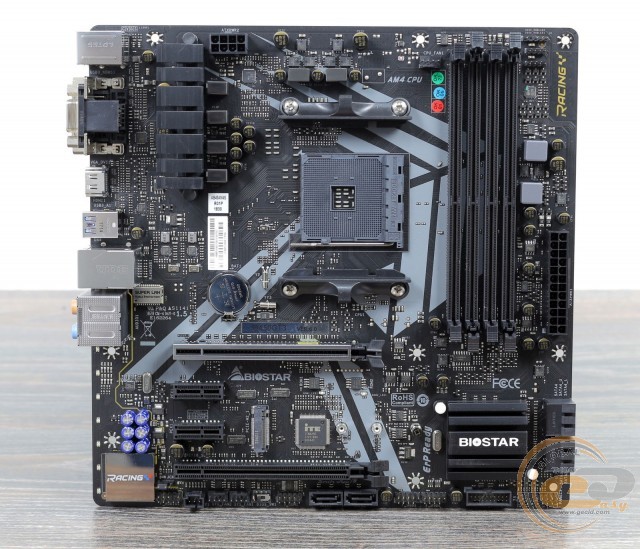

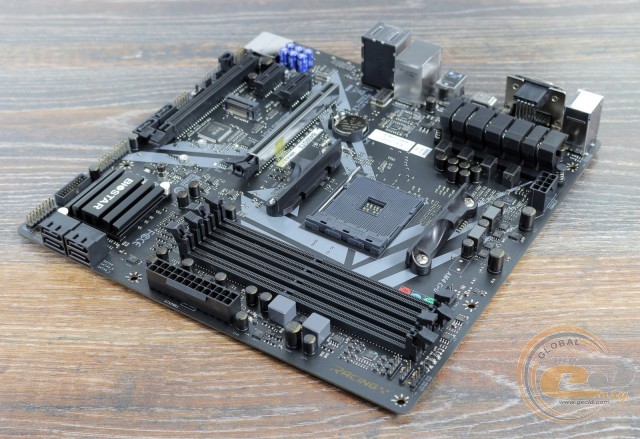

Обозначить свое впечатление от дизайна BIOSTAR B450GT3 можно в двух словах: строго и сдержанно. К достоинствам подобного подхода можно отнести использование черной печатной платы и тот факт, что данный дизайн вряд ли вызовет отторжение, однако хотелось бы видеть чуть более привлекательную форму радиаторов.

BIOSTAR RACING B450GT3

В компоновке и удобстве сборки системы хочется отметить перпендикулярное расположение двух портов SATA 6 Гбит/с, доступ к которым может быть затруднен в случае установки платы расширения в нижний слот PCI Express 2.0 x16. Также могут возникнуть проблемы с установкой очень крупных процессорных кулеров из-за слишком близкого соседства с PCI Express 3.0 x16. DIMM-слоты оснащены защелками с обеих сторон, хотя мы уже привыкли к их наличию лишь с одной стороны.

BIOSTAR RACING B450GT3 BIOSTAR RACING B450GT3

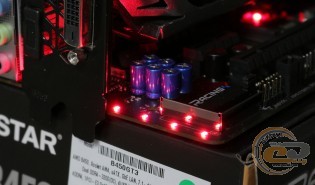

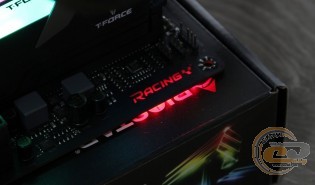

Приятным бонусом для покупателя станет система подсветки Vivid LED DJ. Она заключается в наличии светодиодов в области звуковой подсистемы и светящегося логотипа линейки в правом верхнем углу. Дополнить систему подсветки можно при помощи двух светодиодных лент.

BIOSTAR RACING B450GT3

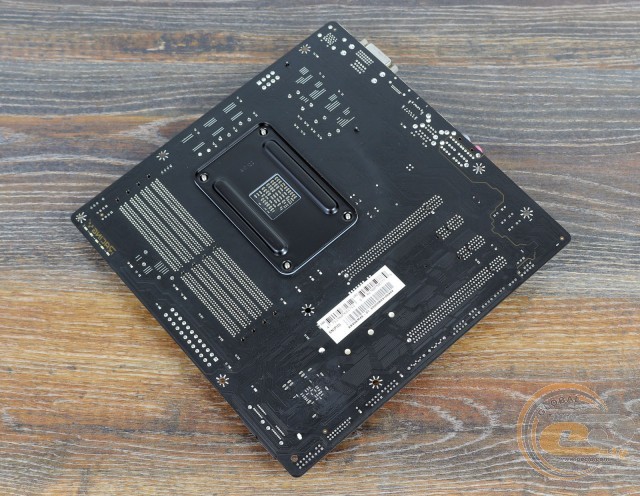

На обратной стороне печатной платы выделим стандартную опорную пластину процессорного разъема. Оба радиатора закреплены при помощи пластиковых клипс.

BIOSTAR RACING B450GT3

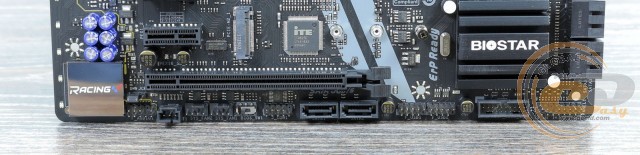

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, пара разъемов для системных вертушек, переключатель между двумя микросхемами с прошивками BIOS, а также пара портов SATA и три колодки для подключения интерфейсов USB: две для USB 2.0 и одна USB 3.1 Gen1.

Всего на BIOSTAR B450GT3 силами чипсета реализована поддержка шести портов USB 2.0: двух внешних и четырех внутренних. Что же касается USB 3.1 Gen1, то их всего четыре: два внешних и два внутренних.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

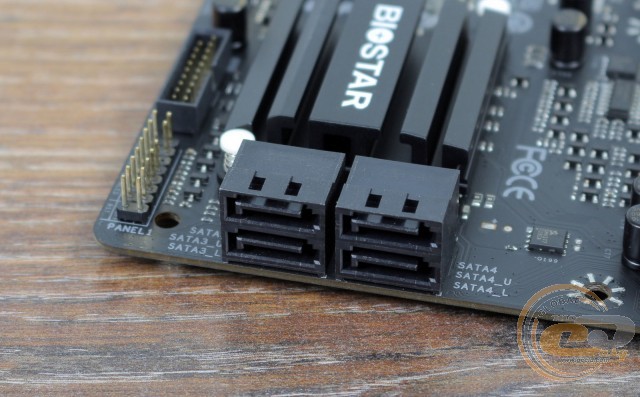

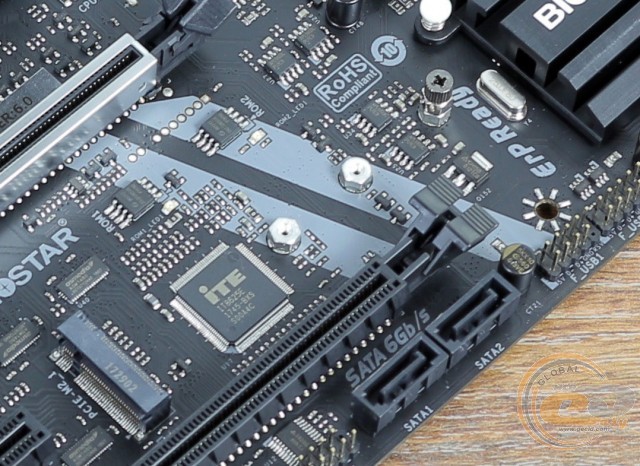

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В случае установки накопителя в слот M.2 Socket 3, два порта SATA («SATA3_1» и «SATA3_2») будут недоступны.

BIOSTAR RACING B450GT3

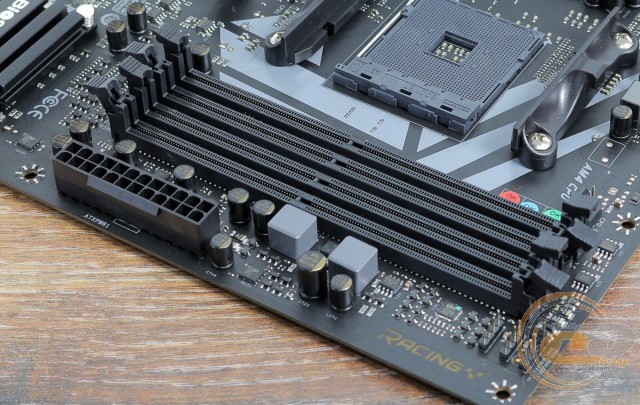

Системная плата BIOSTAR B450GT3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3200 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

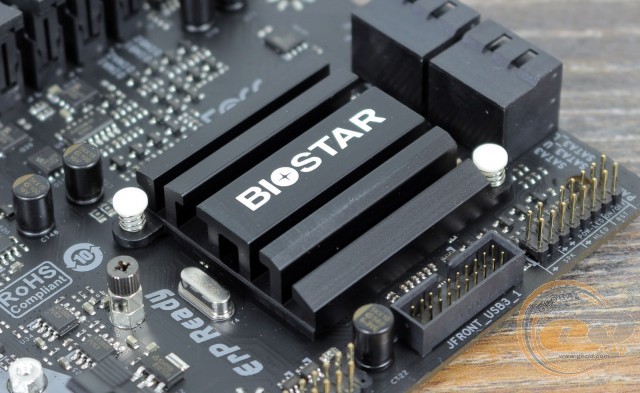

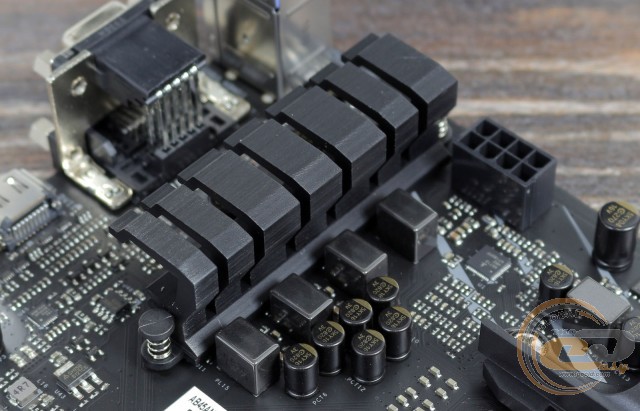

Система охлаждения состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B450, а второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 39°C (при разгоне – 39,5°C);
  • радиатор на полевых транзисторах – 68°C (при разгоне – 71°C);
  • полевые транзисторы в верхней части платы – 54°C (при разгоне – 58°C);
  • дроссели в верхней части платы – 56°C (при разгоне – 60°C);
  • дроссели возле интерфейсной панели – 73°C (при разгоне – 75°C).

Эффективность охлаждения находится на достаточном уровне, и переживать по поводу перегрева ключевых компонентов подсистемы питания не придется, но и забывать о хорошей продуваемости корпуса также не стоит.

BIOSTAR RACING B450GT3

BIOSTAR RACING B450GT3

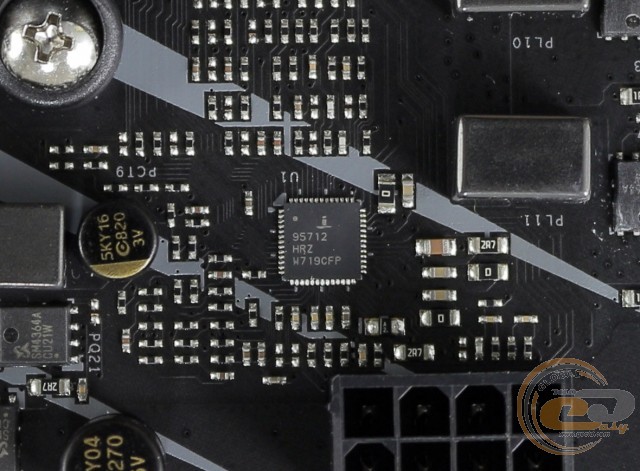

Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов Sinopower SM4364A и SN4377. Сам преобразователь основан на цифровом ШИМ-контроллере 95712 от Intersil.

BIOSTAR RACING B450GT3

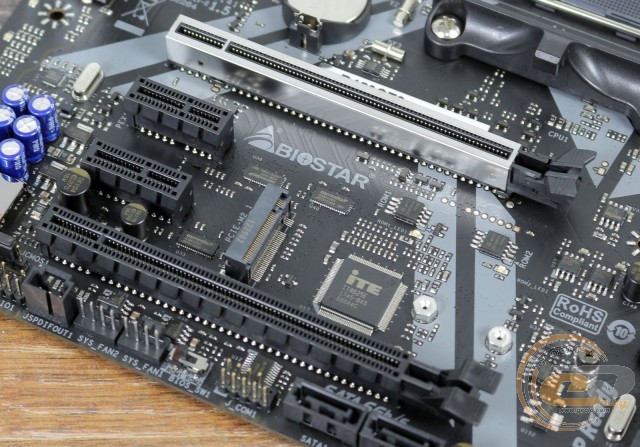

Для расширения функциональности у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режиме х4).

Верхний слот PCI Express 3.0 x16 отличается усиленной конструкцией для установки массивных видеокарт. Он подключен к процессору и всегда использует доступные 16 линий (в случае AMD Ryzen). Второй разъем PCIe 2.0 x16 подключен к чипсету. Его пропускная способность ограничена четырьмя линиями. При желании сможете установить пару видеокарт только от AMD, однако работать они будут по не самой эффективной схеме x16+x4.
