Обзор материнской платы BIOSTAR RACING Z490GTA: нестандартный подход

Всегда приятно, когда есть огромный выбор материнских плат, которые отличаются между собой не только разнообразными возможностями, но и стоимостью. Именно поэтому мы стараемся знакомить вас с как можно большим количеством предложений, не ограничиваясь исключительно флагманскими моделями от топовых производителей. Ведь всегда любопытно взглянуть на подход к производству тех же материнских плат от менее известных и популярных у нас вендоров. Возьмем, к примеру, тайваньскую компанию BIOSTAR, продукция которой хоть и является редким гостем в нашей тестовой лаборатории, но от этого не становится менее интересной.

BIOSTAR RACING Z490GTA

На этот раз к нам на тестирование приехала материнская плата BIOSTAR RACING Z490GTA формата ATX на флагманском чипсете Intel Z490. Ее нельзя отнести к бюджетному сегменту. На данный момент ее можно купить на нашем рынке по цене от 6972 грн ($247), что соответствует ценовому позиционированию моделей с хорошим оснащением от топовых производителей. Давайте же разберемся, соответствуют ли ее возможности цене.

Спецификация

Модель

BIOSTAR RACING Z490GTA

Чипсет

Intel Z490

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4400+ (OC) МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / х8+х8)

3 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля беспроводных интерфейсов)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe x4) (M2M_32G_1)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe x4) (M2M_32G_2)

6 x SATA 6 Гбит/с

RAID 0, 1, 5, 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x D-Sub

2 x PS/2

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

1 x TPM

BIOS

UEFI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

BIOSTAR RACING Z490GTA BIOSTAR RACING Z490GTA

Материнская плата BIOSTAR Z490GTA поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ее ключевые особенности и преимущества. Отдельно отмеченная расширенная 5-летняя гарантия, хотя не все магазины упоминают об этой важной особенности.

BIOSTAR RACING Z490GTA

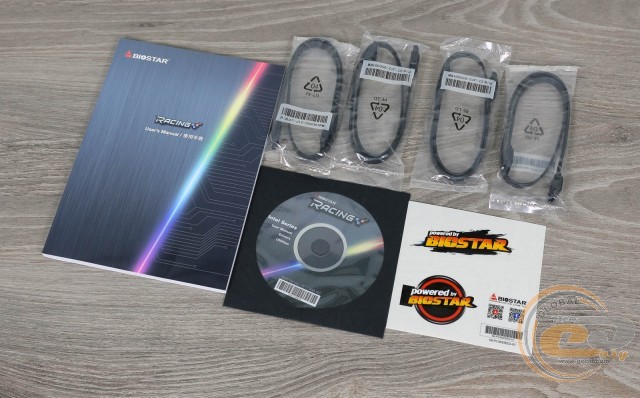

В коробке поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя и четырех SATA-шлейфов.

Дизайн и особенности платы

BIOSTAR RACING Z490GTA

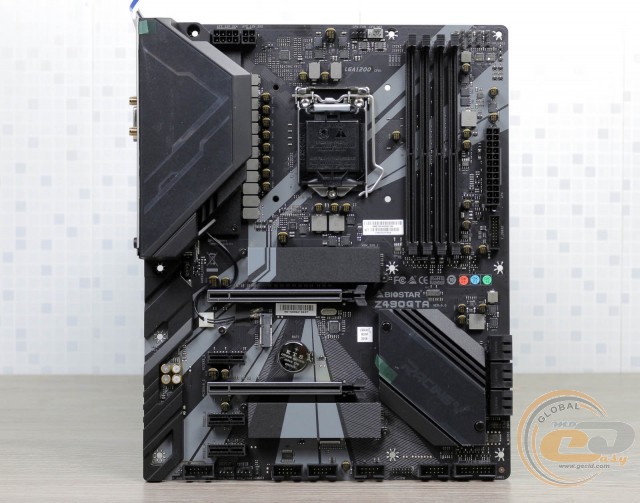

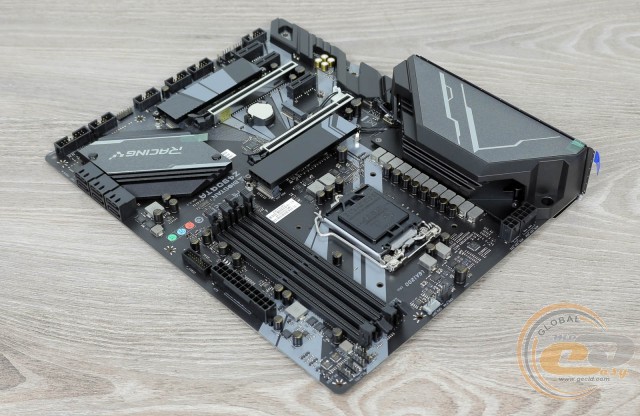

Обозначить свое впечатление от дизайна BIOSTAR Z490GTA можно очень просто: строго и сдержанно. К достоинствам подобного подхода отнесем использование черной печатной платы и универсального дизайна.

Из интересного выделим предустановленную заглушку интерфейсной панели, защитный кожух по левой стороне, два радиатора для накопителей и усиленные слоты PCIe 3.0 x16. В целом на данном этапе все выглядит более чем достойно.

BIOSTAR RACING Z490GTA

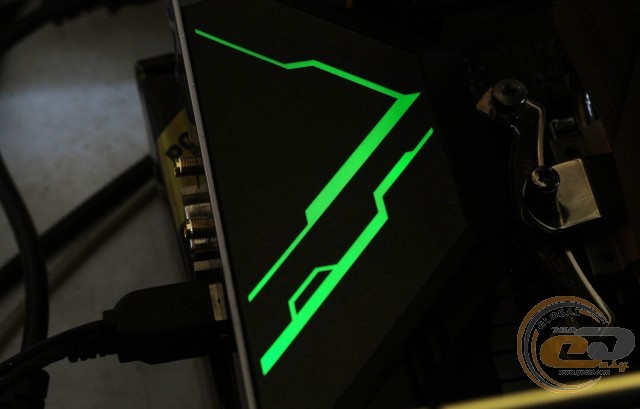

Конечно же, современная материнская плата не могла обойтись без подсветки, которой в данном случае оснащен кожух над интерфейсной панелью. Также в наличии три колодки для подключения иллюминации других компонентов системы либо светодиодных лент.

BIOSTAR RACING Z490GTA

Компоновка набортных элементов не вызвала никаких претензий: грамотное расположение всех портов и разъемов не затруднит процесс сборки системы. Жаль, что DIMM-слоты оборудованы защелками с обеих сторон, но это никак не мешает, поскольку разъем для видеокарты находится на достаточном отдалении.

BIOSTAR RACING Z490GTA

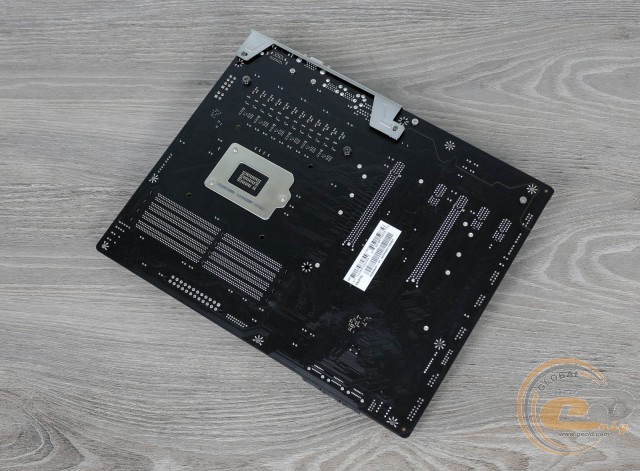

На обратной стороне платы можно обнаружить не только стандартную опорную пластину процессорного разъема, но и пластиковые клипсы крепления чипсетного радиатора, что немного странно для Intel Z490. Чуть позже проверим, как это скажется на эффективности его охлаждения.

BIOSTAR RACING Z490GTA

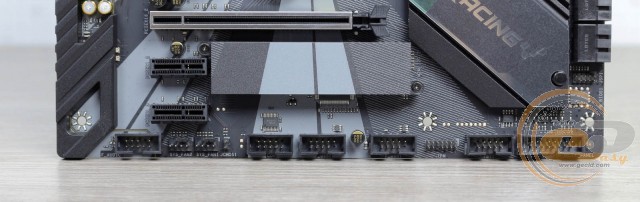

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM, Thunderbolt и TPM, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести USB 2.0: четырех внутренних и двух на интерфейсной панели.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

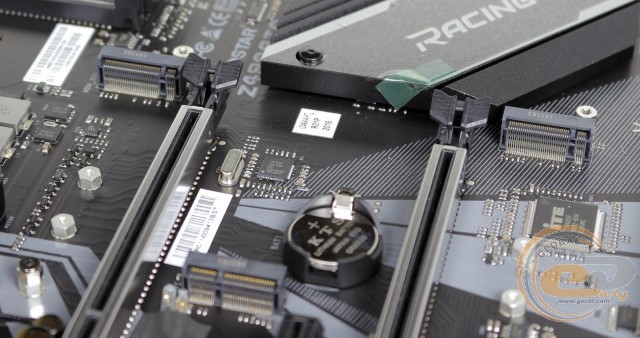

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий верхний слот M.2 Socket 3 (M2M_32G_1) делит пропускную способность с двумя портами SATA 6 Гбит/с (SATA_3U/3L) в случае установки накопителя SATA.

BIOSTAR RACING Z490GTA

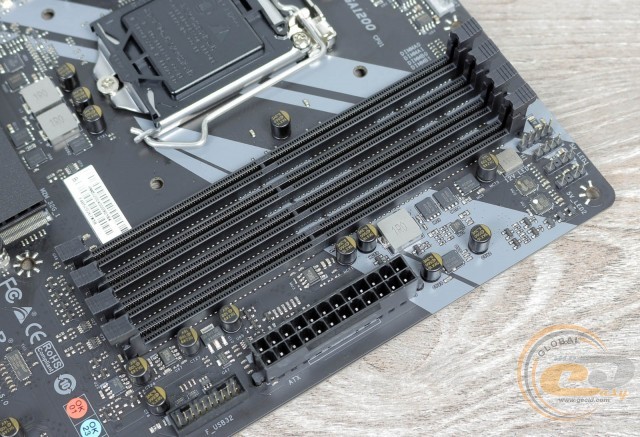

Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4400 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.2 Gen 1. Всего на плате предусмотрено шесть этих интерфейсов: два внутренних и четыре внешних.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

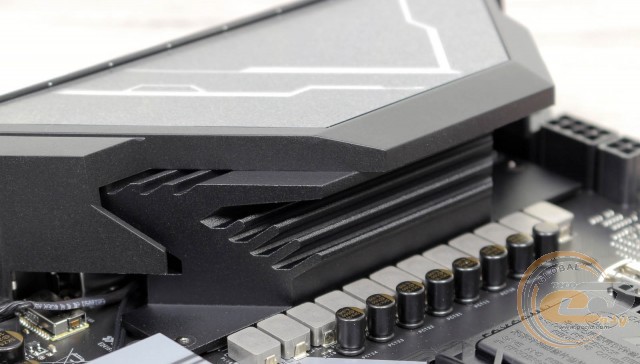

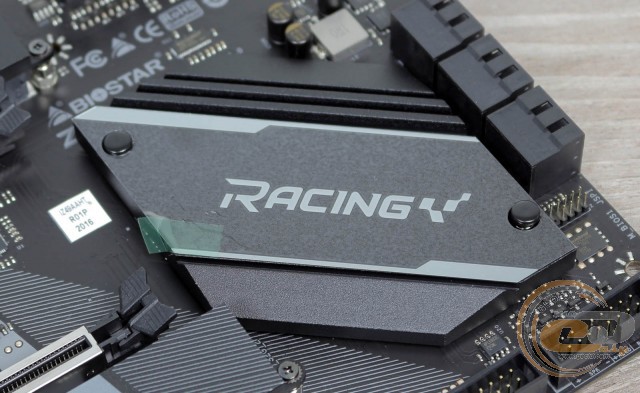

Система охлаждения состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z490, а второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне – 35°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 49°C (при разгоне – 56°C);
  • полевые транзисторы без радиатора – 44°C (при разгоне – 46°C);
  • боковые / верхние дроссели подсистемы питания – 55 / 41°C (при разгоне – 56 / 43°C).

Эффективность охлаждения находится на хорошем уровне, и переживать по поводу перегрева ключевых компонентов подсистемы питания не придется.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

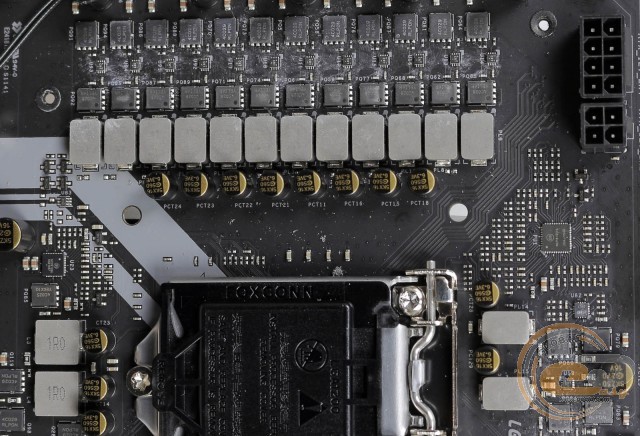

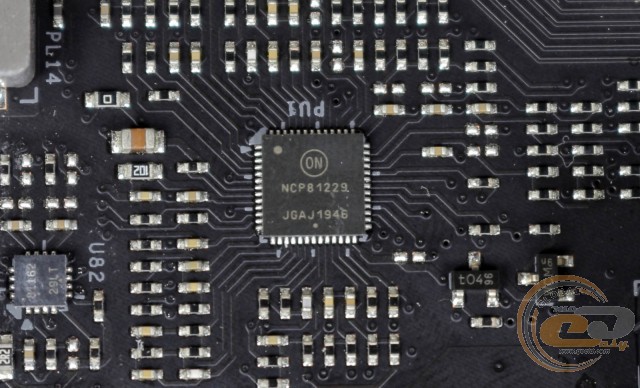

Питание процессора осуществляется по 12+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов 4C028N и 4C029N от ON Semiconductor. Сам преобразователь основан на цифровом ШИМ-контроллере ON Semiconductor 81229.

BIOSTAR RACING Z490GTA

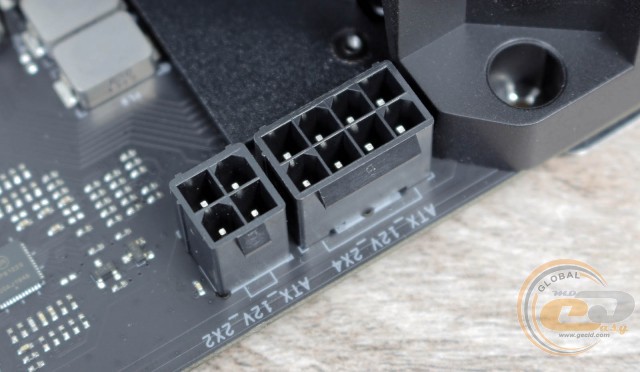

Питание процессора реализовано посредством пары разъемов ATX12V в 8- и 4-контактном исполнении.

BIOSTAR RACING Z490GTA

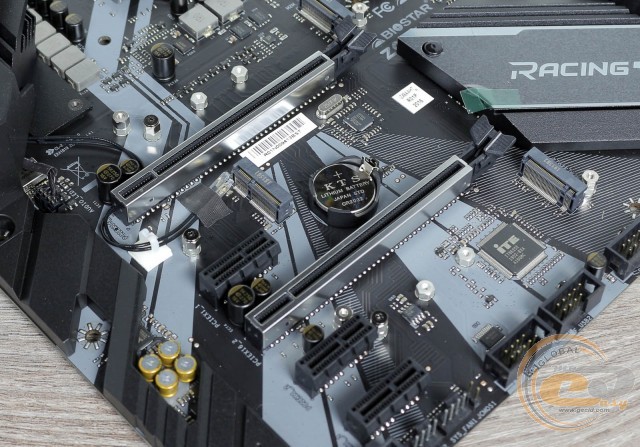

Для расширения функциональности материнской платы BIOSTAR RACING Z490GTA есть пять слотов:

  1. PCI Express 3.0 x16 (в режиме х16 либо х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме х8);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

Поддерживаются мультиграфические связки видеоускорителей AMD и NVIDIA. При желании можно подключить две видеокарты с трехслотовой системой охлаждения, а усиленная конструкция разъемов выдержит массивные топовые модели.

BIOSTAR RACING Z490GTA

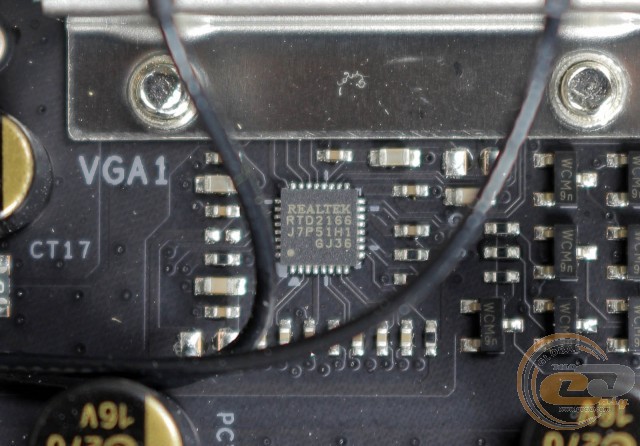

Если же вы решили воспользоваться возможностями iGPU, то в вашем распоряжении будут порты HDMI, DisplayPort и D-Sub. За корректную работу последнего отвечает контроллер Realtek RTD2166.

BIOSTAR RACING Z490GTA

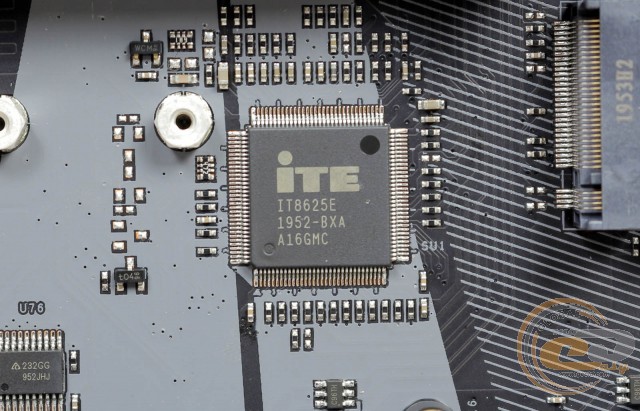

Возможности Multi I/O возложены на микросхему ITE IT8625E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

BIOSTAR RACING Z490GTA

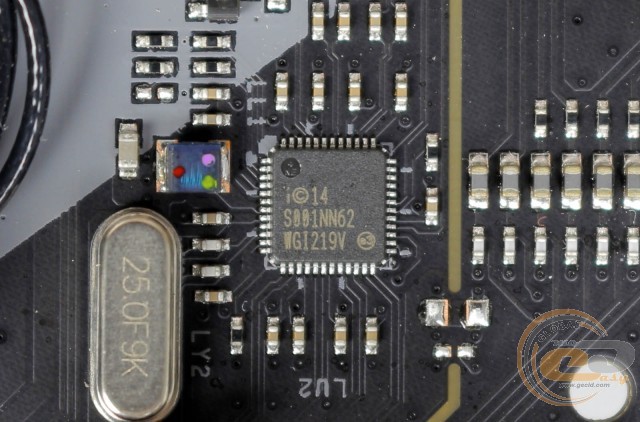

Для поддержки сетевых соединений служит LAN-контроллер Intel WGI219V с максимальной пропускной способностью 1 Гбит/с. Также реализована поддержка технологии Super LAN Surge Protection для защиты от скачков напряжения.

BIOSTAR RACING Z490GTA

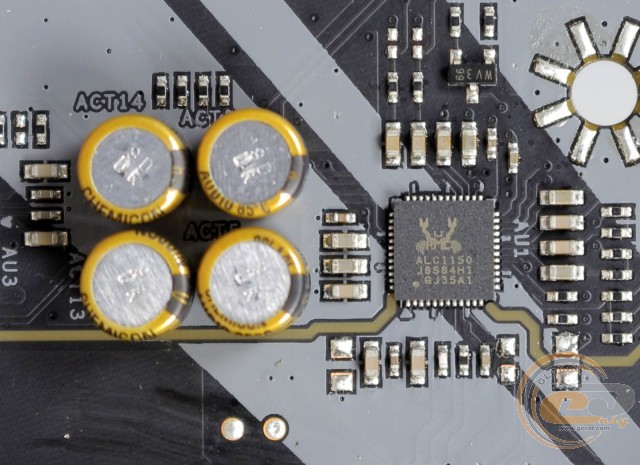

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC1150. В его обвязке используются качественные аудиоконденсаторы.
