Обзор материнской платы BIOSTAR Racing Z590GTA Ver. 5.0: нестандартный подход

02-08-2021

Согласитесь: чем больше альтернатив на рынке, тем лучше. Ведь всегда приятно иметь возможность подобрать подходящее решение по соотношению цены и оснащения, не ограничиваясь модельным рядом одного производителя. Поэтому мы и стараемся уделять время менее популярным в нашей стране брендам. Сегодня расскажем о материнской плате тайваньской компании BIOSTAR, продукция которой хоть и является редким гостем в нашей тестовой лаборатории, но от этого не становится менее интересной.

BIOSTAR Z590GTA Ver. 5.0

Речь пойдет о модели BIOSTAR Racing Z590GTA формата ATX на флагманском чипсете Intel Z590. Ее можно найти в продаже с ориентировочным ценником $280. Не самый дешевый вариант на рынке. Давайте посмотрим, чем производитель обосновывает такую стоимость.

Спецификация

Модель

BIOSTAR Z590GTA Ver. 5.0

Чипсет

Intel Z590

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го и 10-го поколений для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-5000+МГц

Слоты расширения

1 x PCI Express 4.0 x16 (х16)

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

1 x M.2 Socket E Key (для модуля беспроводных интерфейсов)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4)

1 x M.2 Socket 3 (M.2 2260 / 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242 / 2260 / 2280 / 22110; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125B (10/100/1000/2500 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1200

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания с активным охлаждением

Внешние порты I/O

1 x PS/2

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ-45

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 2 Type-A

3 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt 3

BIOS

UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт производителя

BIOSTAR
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

BIOSTAR Z590GTA Ver. 5.0 BIOSTAR Z590GTA Ver. 5.0

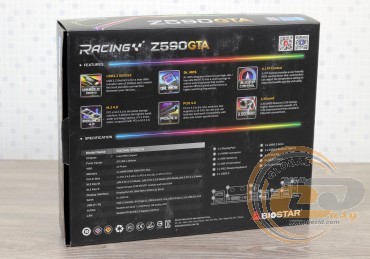

Материнская плата поставляется в картонной коробке с отличным информационным наполнением. Оно отображает ее ключевые особенности, технические характеристики и конфигурацию интерфейсной панели.

BIOSTAR Z590GTA Ver. 5.0

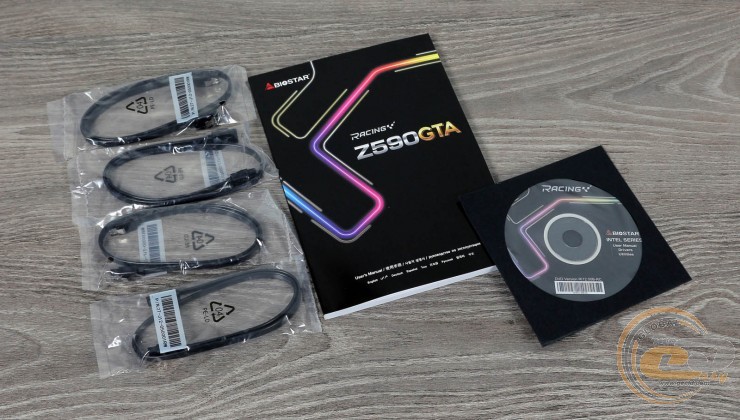

В коробке с рассматриваемой моделью поставляется стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя и четырех SATA-шлейфов.

Дизайн и особенности платы

BIOSTAR Z590GTA Ver. 5.0

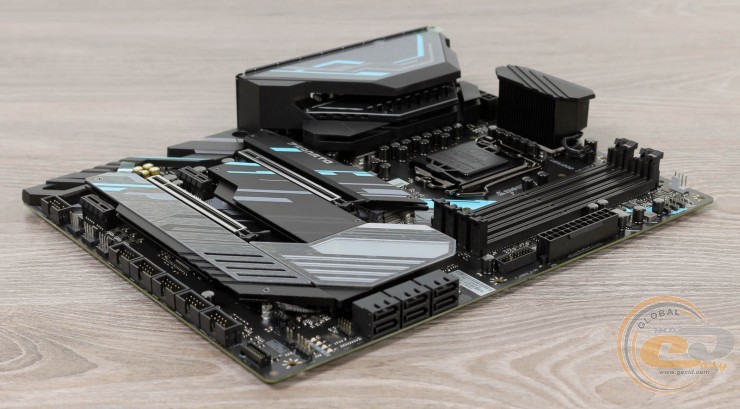

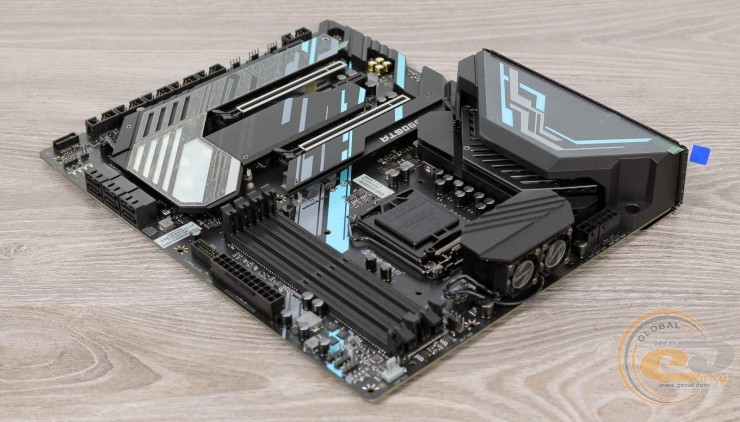

Дизайн BIOSTAR Racing Z590GTA Ver. 5.0 придется по вкусу любителям фильма «Трон: Наследие». В нем четко прослеживается неоновая и гоночная тематики. Подобное сочетание смотрится очень приятно и гораздо эффектнее, чем просто черный цвет большинства современных моделей. Из интересного выделим предустановленную заглушку интерфейсной панели, защитный кожух, три радиатора для накопителей M.2 и усиленные слоты видеокарт. В целом на данном этапе все выглядит более чем достойно.

BIOSTAR Z590GTA Ver. 5.0

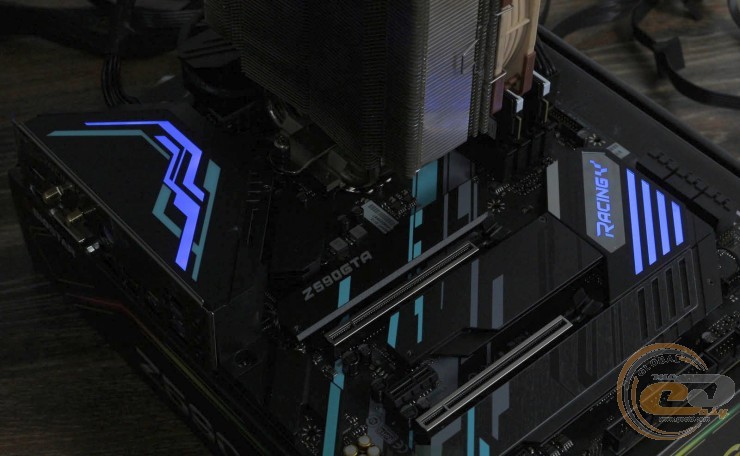

Конечно же, современная материнская плата не могла обойтись без подсветки. Иллюминацией оснащен кожух над интерфейсной панелью и чипсетный радиатор. Также в наличии три колодки для светодиодных лент.

BIOSTAR Z590GTA Ver. 5.0

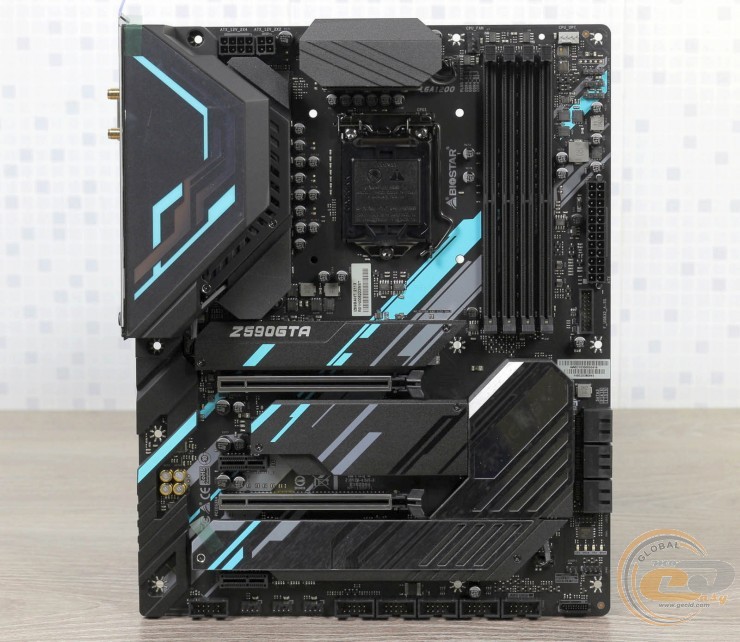

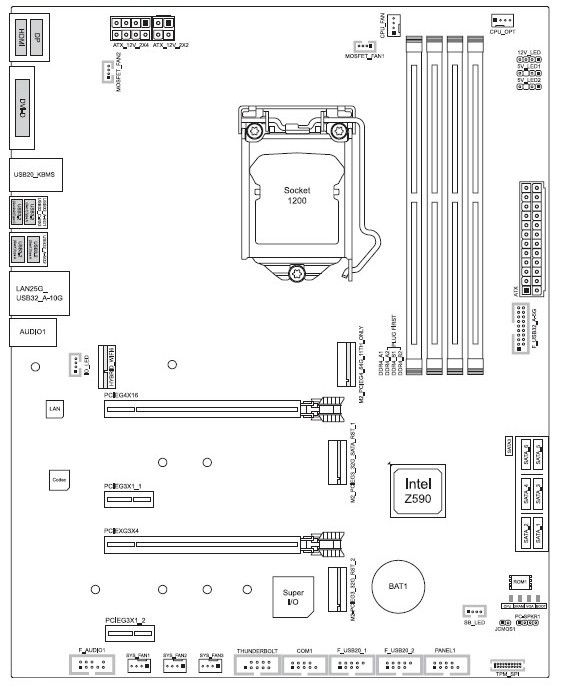

Претензий к компоновке набортных элементов у нас не возникло. Расположение всех портов и разъемов очень грамотное и не затруднит процесс сборки системы, а DIMM-слоты оборудованы защелками только с одной стороны. Также в наличии все необходимые крепежные отверстия.

BIOSTAR Z590GTA Ver. 5.0

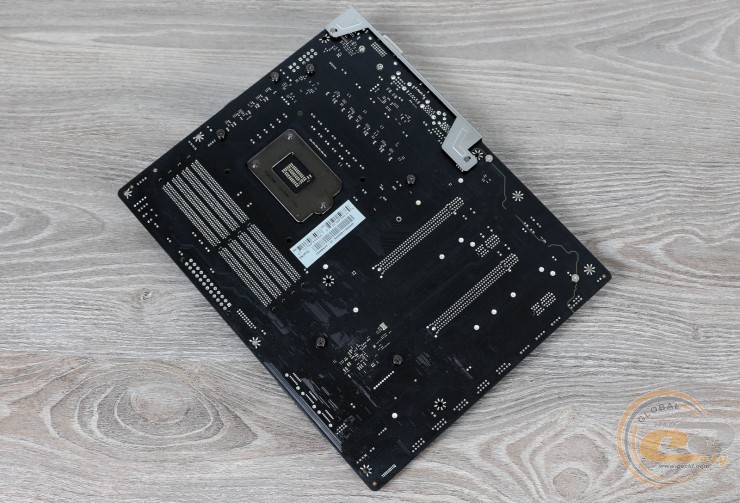

Перевернув плату, можно обнаружить лишь стандартную опорную пластину процессорного разъема. Все радиаторы надежно зафиксированы при помощи винтов.

BIOSTAR Z590GTA Ver. 5.0

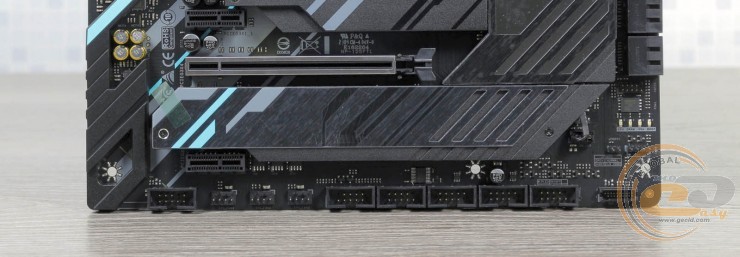

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM, Thunderbolt 3 и TPM, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

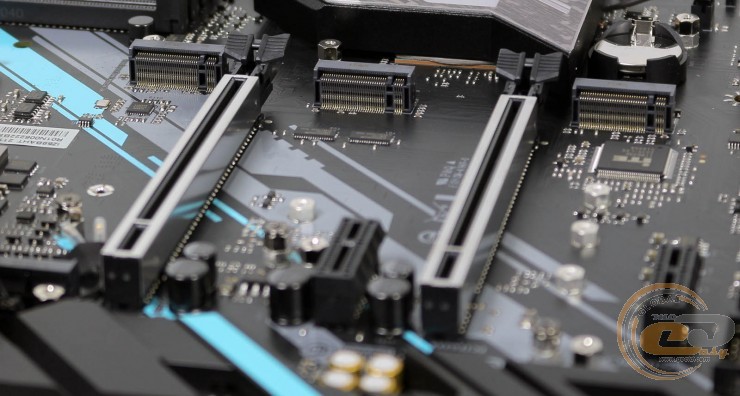

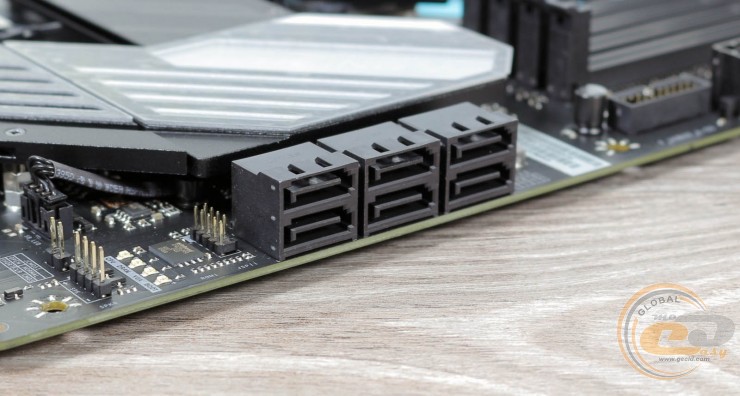

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Самый верхний слот M.2 (M2_PCIEG4_64G_11TH_ONLY, находится ближе к процессорному разъему) будет работать лишь при установке процессора Intel Core 11-го поколения. Он поддерживает интерфейс PCIe 4.0.

К второму слоту (M2_PCIEG3_32G_SATA_RST_1) можно подключать SATA и PCIe SSD, но при установке M.2 SATA SSD у вас пропадает доступ к одному из портов SATA (SATA_6). В третий, самый нижний слот M.2 (M2_PCIEG3_32G_RST_2) можно подключать только PCIe 3.0 SSD без каких-либо ограничений.

BIOSTAR Z590GTA Ver. 5.0

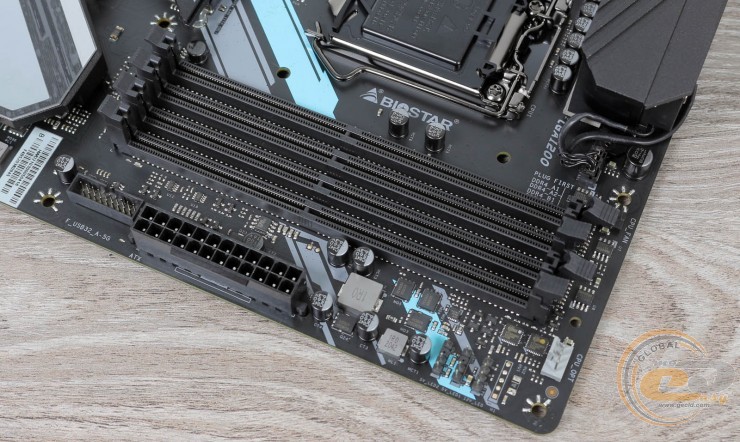

Системная плата BIOSTAR Z590GTA Ver. 5.0 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Максимальная заявленная частота составляет 5000+ МГц в разгоне. Суммарный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим колодку для подключения выносной панели с портами USB 3.2 Gen 1.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

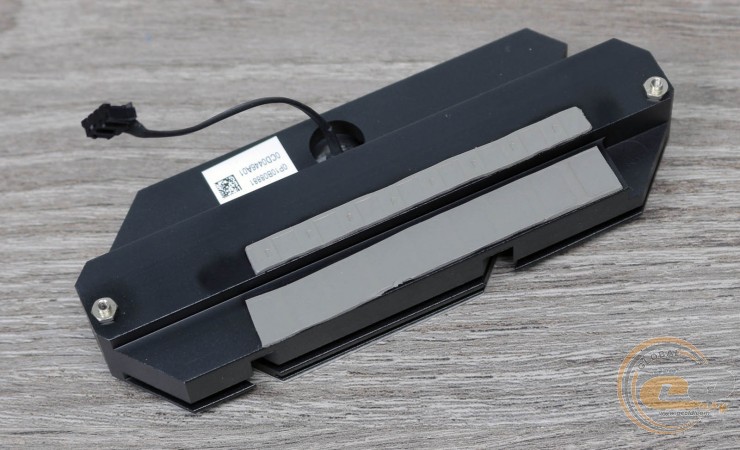

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z590, а два других накрывают элементы подсистемы питания процессора.

BIOSTAR Z590GTA Ver. 5.0

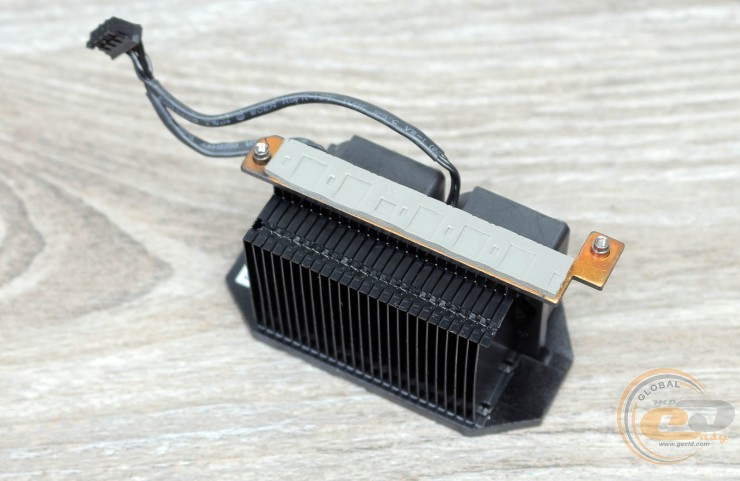

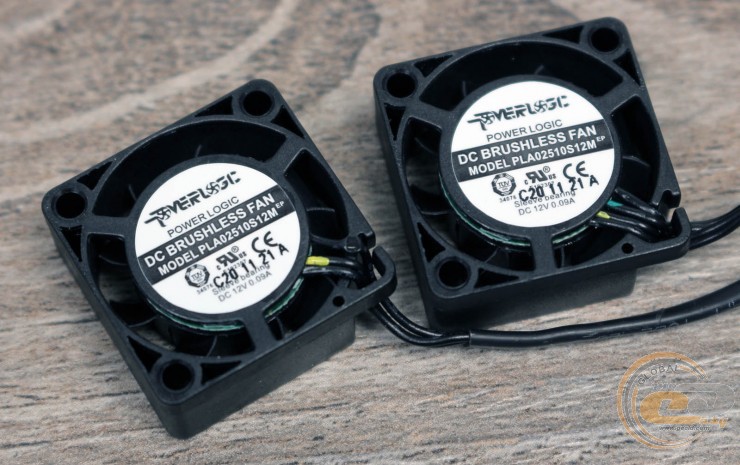

Верхний радиатор зоны VRM укомплектован парой небольших вентиляторов POWER LOGIC PLA02510S12M на базе простых подшипников скольжения. Они используются для дополнительного обдува процессора. Во время тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43°C (при разгоне – 44°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 43°C (при разгоне – 42°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 46°C (при разгоне – 49°C).

Полученные результаты указывают на хорошую эффективность работы установленной системы охлаждения.

Уровень шума вентиляторов зависит от режима работы процессора. При повседневных нагрузках и в некоторых стресс-тестах они вращаются очень тихо. Если загрузить процессор по полной, например, тестом FPU, то вертушки вращаются быстрее и издают средний, не очень комфортный шум. В играх при невысокой загрузке ЦП вентиляторы не выделяются на фоне других компонентов, но добавляют высокочастотную составляющую к общему шумовому фону.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

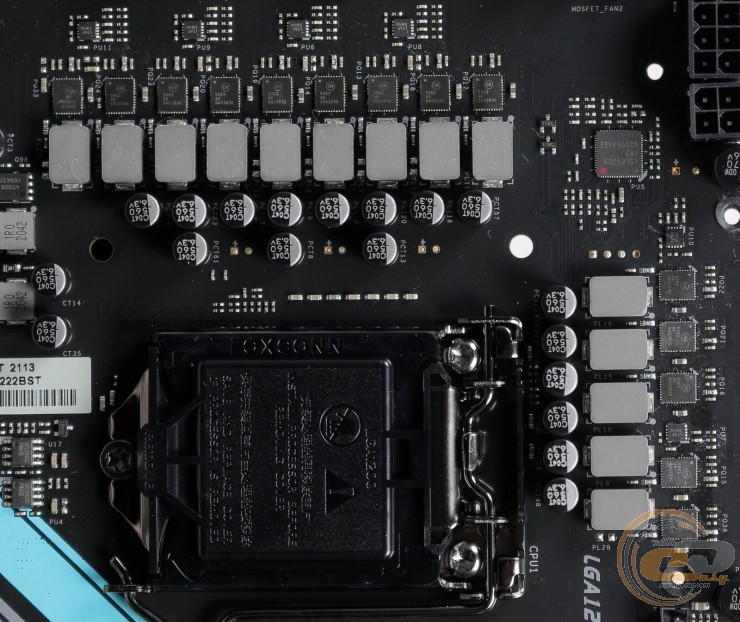

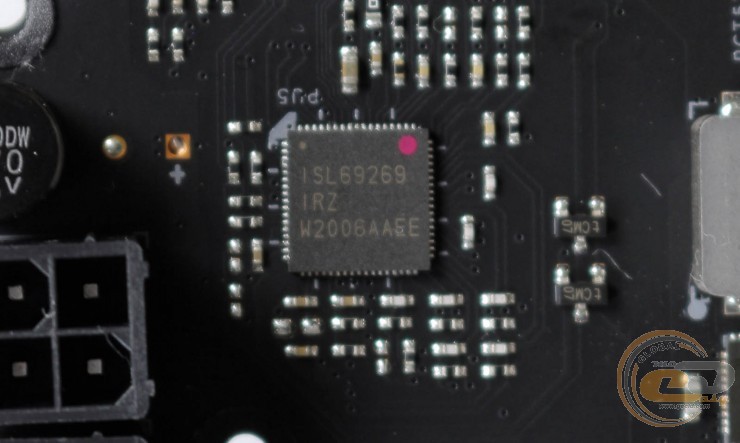

Питание процессора осуществляется по 14-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы Dr. MOS ON Semiconductor 5062. Сам преобразователь основан на цифровом ШИМ-контроллере ISL69269.

BIOSTAR Z590GTA Ver. 5.0

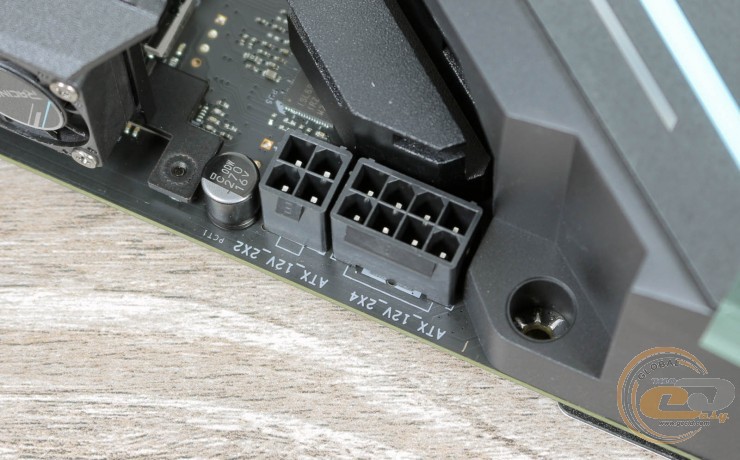

Питание процессора осуществляется посредством пары разъемов ATX12V в 8- и 4-контактном исполнении.

BIOSTAR Z590GTA Ver. 5.0

Для расширения функциональности материнской платы BIOSTAR Racing Z590GTA есть всего четыре слота:

  1. PCI Express 4.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме х4);
  4. PCI Express 3.0 x1.

Несмотря на формат ATX, производитель решил установить всего четыре слота расширения, дабы избежать большого количества ограничений по одновременному использованию интерфейсов.

BIOSTAR Z590GTA Ver. 5.0

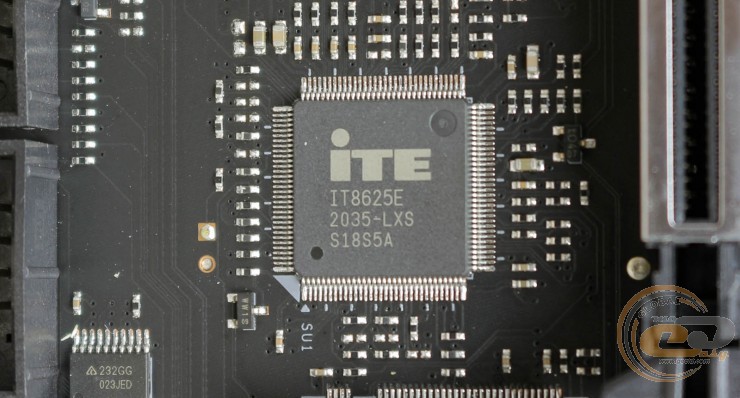

Возможности Multi I/O возложены на микросхему ITE IT8625E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

BIOSTAR Z590GTA Ver. 5.0

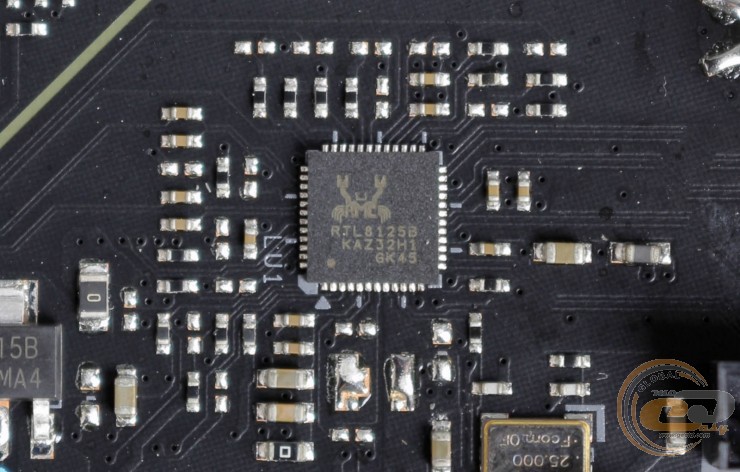

Для поддержки сетевых соединений служит LAN-контроллер Realtek RTL8125B с пропускной способностью до 2500 Мбит/с.

BIOSTAR Z590GTA Ver. 5.0

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC 1220. Она включает в себя японские аудиоконденсаторы Nippon Chemicon и технологию экранирования от наводок других комплектующих при помощи защитной полосы.

BIOSTAR Z590GTA Ver. 5.0

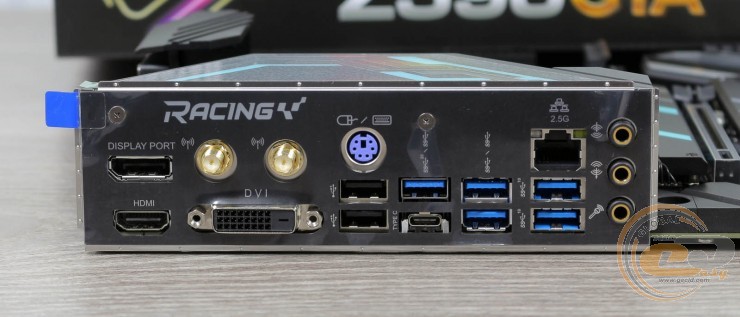

На интерфейсную панель выведены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x RJ-45;
  • 1 x USB 3.2 Gen 2x2 Type-C;
  • 2 x USB 3.2 Gen 2 Type-A;
  • 3 x USB 3.2 Gen 1 Type-A;
  • 2 x USB 2.0 Type-A;
  • 3 x аудиопорта.

Данная конфигурация привлекает поддержкой восьми портов USB, включая USB 3.2 Gen 2x2 Type-C, тремя видеовыходами и разъемами под антенны модуля беспроводных интерфейсов, который придется покупать отдельно. Из минусов выделим неудобное подключение многоканальной акустики.

BIOSTAR Z590GTA Ver. 5.0

Возможности организации охлаждения внутри системного корпуса очень хорошие. В наличии пять 4-контактных разъемов для подключения вентиляторов. Два из них служат для системы охлаждения CPU, а еще три используются для системных вертушек.
