Обзор материнской платы Foxconn H55M-S
18-12-2010
Большинству пользователей, которые интересуются ПК, компания Foxconn известна как один из крупнейших OEM-производителей элементной базы, комплектующих и даже полноценных изделий для таких компаний как Apple, Nokia, Sony Ericsson и многих других. При этом компания Foxconn занимается распространением продукции и под своим брендом, выпуская собственные материнские платы, видеокарты, корпуса и кулеры. Хотя, честно сказать, пока в Украине найти продукцию этого производителя достаточно сложно, хотя он пытается прорваться на рынок достаточно давно. Трудно сказать по каким причинам, так как стоимость комплектующих от Foxconn зачастую достаточно приемлемая, а качество находится на высоком уровне, но факт остается фактом. Надеемся в будущем ситуация изменится, и мы тоже в ее изменение попробуем внести небольшой вклад, предлагая познакомиться с некоторыми моделями продуктов от этого производителя. Сегодня мы впервые протестируем материнскую плату производства компании Foxconn. Заинтересовавшая нас модель Foxconn H55M-S является решением с процессорным разъемом LGA 1156, которое основано на системной логике Intel H55 Express.
Спецификация материнской платы Foxconn H55M-S:
Производитель |
Foxconn |
Модель |
H55M-S |
Чипсет |
Intel H55 Express |
Процессорный разъем |
LGA 1156 |
Поддерживаемые процессоры |
Intel Core i7/ Core i5 / Core i3 |
Используемая память |
DDR3 1600 (oc)/1333/1066/800 МГц |
Поддержка памяти |
4 x 1,5 В DDR3 DIMM двухканальной архитектуры до 16 Гб |
Слоты расширения |
1 x PCI-E x16 (x16 линий PCI Express 2.0) |
Дисковая подсистема |
Чипсет Intel H55 Express поддерживает: |
Звуковая подсистема |
Realtek ALC888S, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF |
Поддержка LAN |
Гигабитный сетевой контроллер Realtek RTL8111D |
Питание |
24-контактный разъем питания ATX |
Охлаждение |
Алюминиевый радиатор |
Разъемы для вентиляторов |
1 x для процессорного кулера |
Внешние порты I/O |
1 x PS/2 порт для клавиатуры |
Внутренние порты I/O |
6 x USB |
BIOS |
64 Mbit Flash EEPROM, PnP 1.0a, WfM, ACPI |
Возможности разгона |
Изменение частоты: BCLK, памяти |
Комплектация |
2 x SATA кабель |
Форм-фактор Размеры, мм |
microATX |
Сайт производителя |
http://www.foxconnchannel.com/ Свежая версия BIOS и драйверов может быть скачана с сайта поддержки |
Упаковка материнской платы Foxconn H55M-S выполнена в темных тонах. На лицевой ее части подчеркивается в основном поддержка операционной системы Windows 7 и памяти DDR3.
На обратной стороне упаковки перечислены некоторые особенности материнской платы Foxconn H55M-S:
-
Прилагается утилита FOX ONE, необходимая для мониторинга параметров системы;
-
Реализована защита процессора от перегрева;
-
Присутствует автоматическое управление скоростью вращения вентиляторов;
-
На плате есть резервный BIOS;
-
Подходит фирменная утилита для быстрой перепрошивки BIOS;
-
Есть возможность восстановления поврежденной BIOS через FDD;
-
Реализована поддержка процессоров с разблокированным множителем.

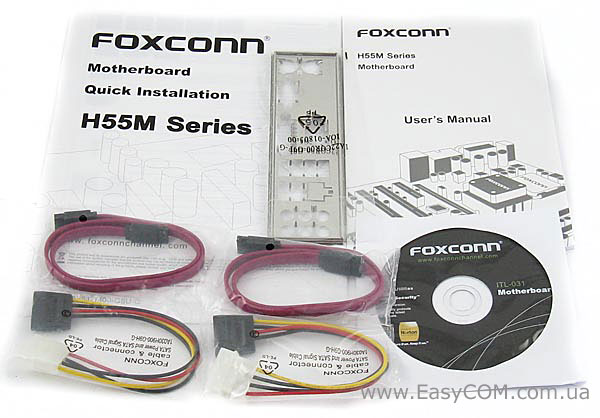

Комплектация материнской платы Foxconn H55M-S содержит:
- DVD-диск с ПО и драйверами к Windows XP, Windows Vista, Windows 7;
- руководство пользователя на английском языке и краткую инструкцию по установке;
- два шлейфа Serial ATA;
- два переходника питания c PATA на SATA;
- заглушку на заднюю панель корпуса.
Комплектация у Foxconn H55M-S, как и предполагалось, небольшая, и вполне соответствует ее классу.
Компания Foxconn шагая в ногу со временем, оснастила материнскую плату Foxconn H55M-S полимерными конденсаторами и дросселями с ферритовым сердечником.
Текстолит (PCB), на котором распаяна материнская плата, по ширине немного меньше 244 мм, поэтому при установке в корпусе ее правый край будет «свисать» с подставок. Таким образом, при установке модулей памяти и особенно в процессе подключения питания нужно быть внимательным и по возможности придержать правый край.
Кроме того, у Foxconn H55M-S есть еще некоторые, пусть и не значительные, недостатки компоновки, в основном являющиеся следствием выбранного форм-фактора, такие как близкое расположение слотов для памяти и слота для видеокарты, что может быть причиной блокирования модулей памяти при использовании длинной видеокарты.
Вдобавок к этому, если видеокарта будет иметь большую двухслотовую систему охлаждения, как в нашем случае, два порта SATA на материнской плате Foxconn H55M-S могут быть закрыты вовсе.
В остальном тип компоновки достаточно привычен и других явных недостатков он не имеет.
От очень похожих моделей Foxconn H55MX-S и Foxconn H55MXV материнская плата Foxconn H55M-S отличается оснащением четырьмя вместо двух слотами для памяти, но при этом отсутствием разъема для FDD. Поддержки IDE-устройств все три вышеперечисленные модели Foxconn не имеют, так как системная логика Intel H55 Express этот интерфейс не поддерживает, а на установке дополнительного контроллера производитель решил сэкономить. Контроллера IEEE 1394a на материнской плате Foxconn H55M-S также нет, зато имеется устаревший порт LPT.
Чипсет Intel H55 Express поддерживает шесть внутренних портов SATA и двенадцать портов USB, половина из которых выведена на интерфейсную панель.
В качестве охлаждения системной логики используется алюминиевый радиатор с достаточно хорошим оребрением. Со своей задачей этот радиатор справляется замечательно, во время тестирования его температура едва достигала 37ºС.
Из не часто встречающихся портов можно отметить наличие TPM (Trusted Platform Module), предназначенного для криптографического шифрования данных.
Слотов для карт расширения на материнской плате Foxconn H55M-S всего четыре – один PCIE х16, один PCIE х1 и два PCI. Достаточно хорошее сочетание, особенно если учесть возможность использования процессора с встроенной видеокартой.
В качестве основы аудиосистемы используется 8-канальный HDA-кодек Realtek ALC888S, разъем для фронт панели которого поддерживает форматы HDA и AC`97. Этот кодек поддерживает 16/20/24-битный выход S/PDIF и совместим с форматами EAX/Direct Sound 3D/I3DL2/A3D.

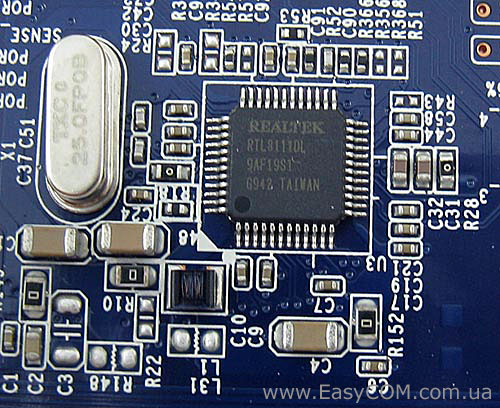

За сетевое подключение отвечает гигабитный контроллер Realtek RTL8111DL.
Узел питания процессора построен по 4+1+1-фазной схеме, мощности которой должно быть достаточно для работы любого процессора Intel Core i3 / i5 в номинальном режиме.

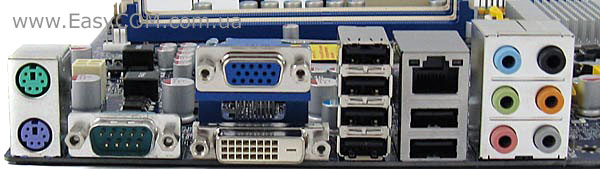

На заднюю панель материнской платы Foxconn H55M-S выведены следующие порты: два PS/2 для клавиатуры и мыши, COM-порт, видеовыходы VGA и DVI, шесть портов USB, разъем RJ45 для сетевых соединений, а также шесть разъемов для 8-канального звука.
Зачастую на материнских платах с системной логикой Intel H55 Express можно встретить поддержку интерфейса высокой четкости HDMI и даже DisplayPort, но в данном решении мультимедийность реализована не в полном объеме. А вот COM-порт на современных материнских платах уже редкость.
Еще одним небольшим недостатком Foxconn H55M-S можно считать наличие только двух разъемов для вентиляторов. Хотя для бюджетной платформы такое количество может быть вполне приемлемо. С другой стороны, оба разъема для вентиляторов 4-контактные, а значит, они поддерживают PWM-режим питания.
BIOS

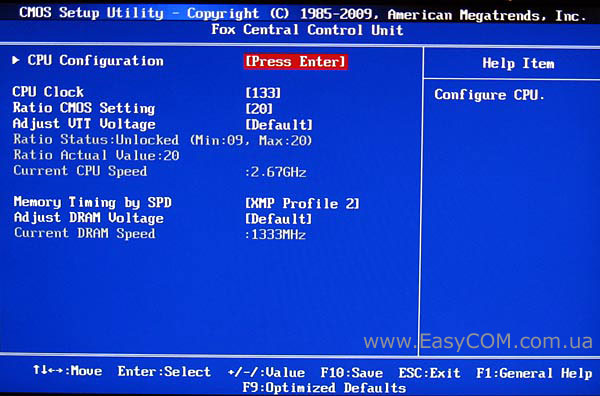

Возможностями разгона BIOS материнской платы Foxconn H55M-S, основанная на коде AMI, не поражает. Если возможность увеличения частоты системной шины плата имеет, то настроек для увеличения напряжения питания на процессоре и других компонентах вовсе нет.
Настройки необходимые для разгона сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Процессорные технологии |
C1E, EIST, Virtualization Technology, |
|
|
Процессорный множитель |
Ratio CMOS Seting |
9 – max. |
1 |
Частота системной шины, МГц |
CPU Clock |
133 – 200 |
1 |
Частота памяти |
DRAM Frequency |
800, 1067, 1333, 1600 |
|
Задержки ОЗУ |
|
CAS Latency, tCL, tRAS, tRP, tRCD, tWR, tRFC, tWTR, tRRD, tRTP, tPAW |
|

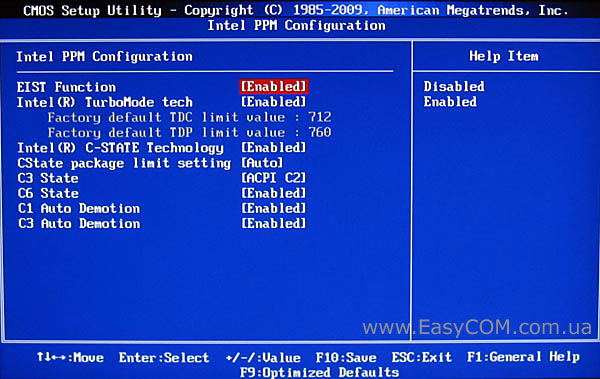

А вот настройки управления процессорными технологиями представлены практически в полном виде, причем разнесены они по двум разделам.

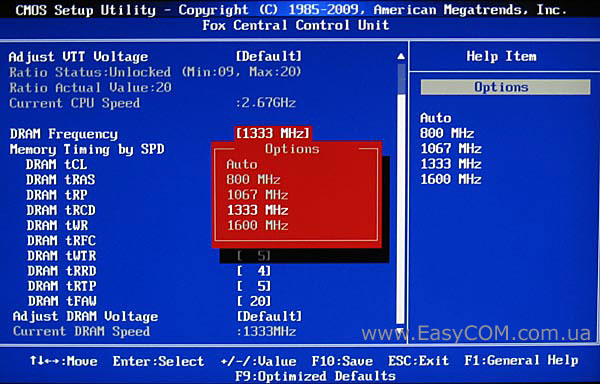

Также BIOS материнской платы Foxconn H55M-S позволяет настраивать подсистему памяти: устанавливать частоту и изменять тайминги (задержки).

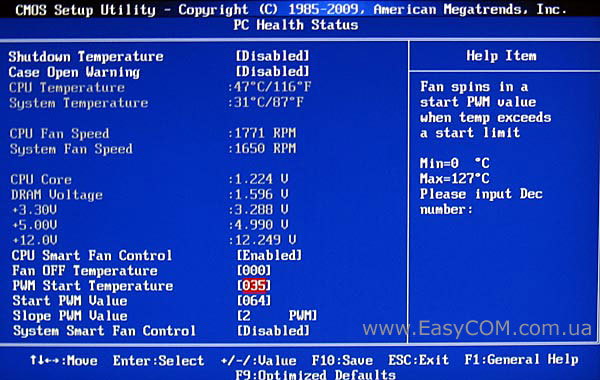

В разделе мониторинга «PС Health Status» можно следить за:
- температурой материнской платы и процессора,
- скоростью вращения процессорного кулера и корпусного вентилятора;
- напряжением на ядре процессора и оперативной памяти;
- напряжением на линиях питания +3,3В, +5 В и +12В.
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control и подстроить алгоритм управления.
Фирменные утилиты

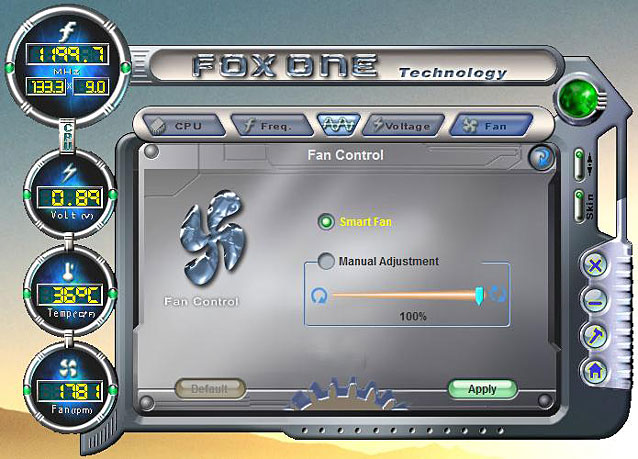

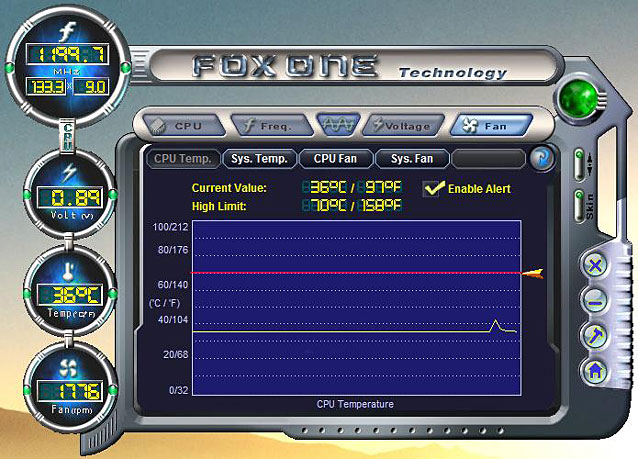

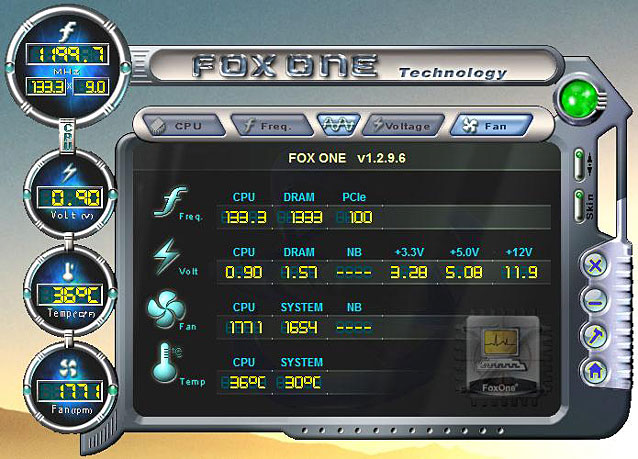

Фактически у всех производителей материнских плат есть собственная утилита предназначенная для мониторинга системных параметров. Компания Foxconn в этом плане не стала исключением. Ее фирменная утилита FOX ONE способна отображать фактически все те же параметры, что и мониторинг BIOS. Нельзя сказать, что утилитами подобного характера обязан использовать каждый пользователь, но иногда случается, что такие фирменные утилиты здорово выручают.
Активацию функции автоматического управления скоростью вращения процессорного кулера или установку фиксированной скорости также можно производить из под операционной системы при помощи утилиты FOX ONE.
К немного необычным функциям можно отнести возможность построения большой диаграммы изменения во времени какого-либо параметра мониторинга.

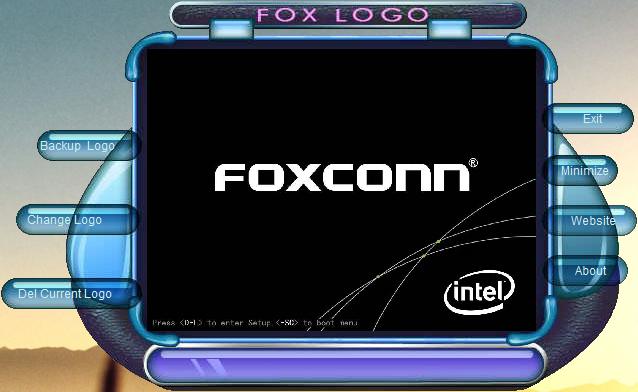

Еще одной менее интересной утилитой является FOX LOGO, которая позволяет изменять логотип, который отображается сразу после старта системы.
Тестирование
Для проверки возможностей материнских плат использовалось следующее оборудование.
Процессор |
Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ) |
Кулер |
Scythe Kama Angle Rev. B |
Оперативная память |
2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
Видеокарта |
ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0 |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув |

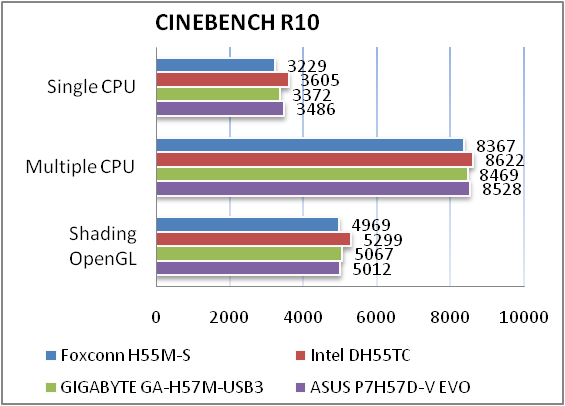

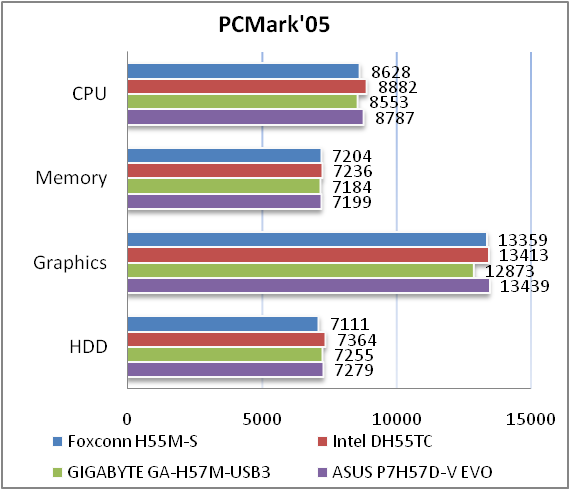

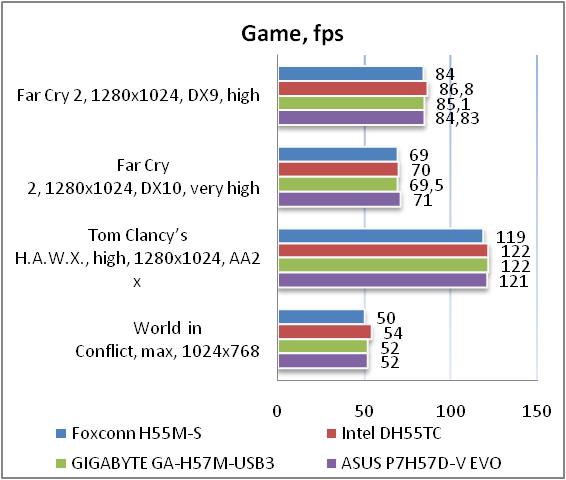

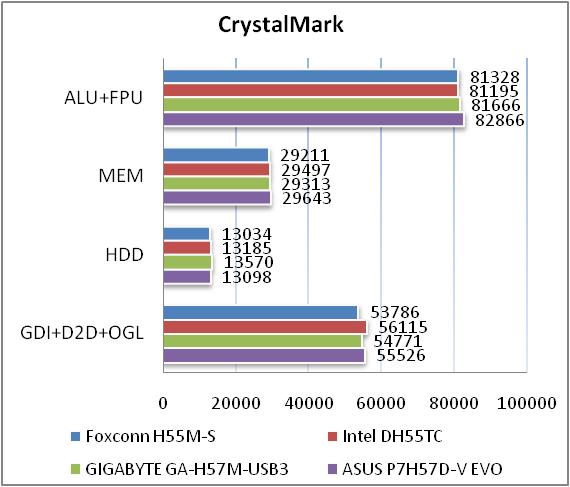

Результаты тестов:
Результаты тестирования производительности на материнской плате Foxconn H55M-S почти не отличаются от измерений быстродействия на других материнских платах этого класса.

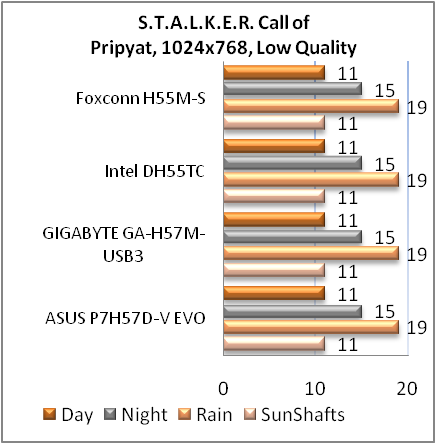

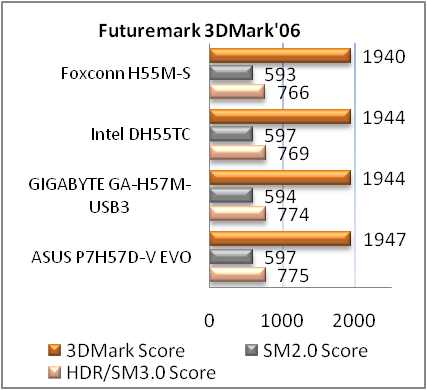

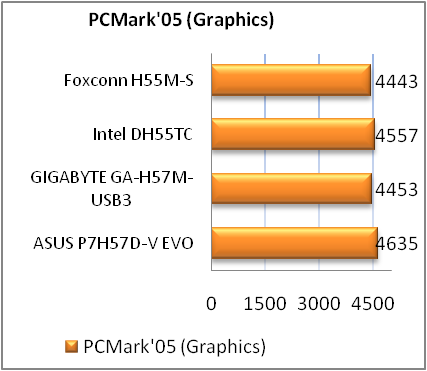

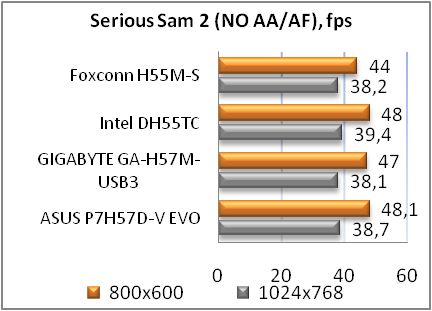

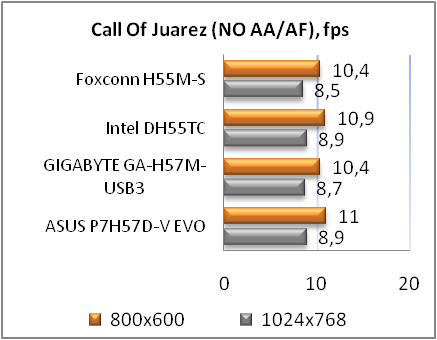

Работа с интегрированным видео
При работе на встроенном в процессор GPU также не было заметно явного отклонения производительности в сравнении с другими моделями материнских плат.
Тестирование звукового тракта на основе кодека Realtek ALC888S
Общие результаты (RightMark Audio Analyzer)
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.12, -0.22 |
Очень хорошо |
Уровень шума, дБ (А) |
-86.2 |
Хорошо |
Динамические диапазон, дБ (А) |
86.0 |
Хорошо |
Гармонические искажения, % |
0.0034 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-69.3 |
Средне |
Интермодуляционные искажения + шум, % |
0.038 |
Хорошо |
Взаимопроникновение каналов, дБ |
-84.2 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.033 |
Хорошо |
Общая оценка |
|
Очень хорошо |
24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.07, -0.16 |
Очень хорошо |
Уровень шума, дБ (А) |
-86.8 |
Хорошо |
Динамические диапазон, дБ (А) |
86.8 |
Хорошо |
Гармонические искажения, % |
0.0035 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-80.3 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.013 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-81.2 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.013 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Встроенный аудио-кодек Realtek ALC888S неожиданно показывает очень хорошие результаты тестирования, поэтому его возможностей будет достаточно практически всем владельцам материнской платы Foxconn H55M-S.
Выводы
По современным меркам материнская плата Foxconn H55M-S имеет немного скромные функциональные возможности и при этом практически лишена функций эффективного разгона с поднятием напряжения. С другой стороны, отсутствие поддержки интерфейсов USB 3.0, SATA 3.0 и FireWire, а также видеовыходов HDMI и DisplayPort сложно отнести к стандартным возможностям, скорее это прерогатива более высококлассных и более мультимедийных решений. А вот поддержка IDE-устройств не помешала бы, учитывая, что на Foxconn H55M-S имеется даже устаревшие LPT и COM-порты, что намекает на ее рабочее использование. Таким образом, материнская плата Foxconn H55M-S – это решение больше рассчитанное на создание офисных компьютеров или домашних систем при ограниченном бюджете. В тоже время отрадно, что цена у материнской платы Foxconn H55M-S вполне приемлемая, в среднем 77$ на момент тестирования, поэтому при желании собрать платформу с процессором Intel Core i3 или Intel Core i5, для которых характерен низкий уровень энергопотребления и наличие встроенного «видео», эту материнскую плату вполне можно использовать. Из менее заметных плюсов Foxconn H55M-S можно отметить слабый нагрев радиатора на чипсете, что отчасти свидетельствует о выборе хорошей системы охлаждения и правильной настройке узлов питания.
Достоинства:
- компактные размеры платы;
- хороший 8-канальный звуковой кодек;
- поддержка TPM;
- очень низкий нагрев радиатора.
Недостатки:
- лишь один разъем для корпусного вентилятора;
- некоторые недостатки компоновки платы.
Особенности:
- рабочий (офисный) набор внешних интерфейсов и внутренних портов.
Автор: Дмитрий Масюк
Выражаем благодарность компании Foxconn за предоставленную для тестирования материнскую плату.
