Обзор материнской платы Fujitsu-Siemens D2841-A11
10-08-2009
По предыдущим обзорам материнских плат компании Fujitsu Technology Solutions мы уже смогли понять, что данные решения обладают максимальной надежностью, увеличенным жизненным циклом и повышенным диапазоном рабочих температур, что позволяет использовать их для решения различного рода задач как в промышленности, так и в корпоративном сегменте, т.е. для построения на их основе мощных рабочих станций и серверов начального уровня.
Сегодня же мы рассмотрим самое простое решение в ассортименте компании Fujitsu Technology Solutions по сравнению с ранее протестированными – системную плату Fujitsu-Siemens D2841-A11. Данное решение основано на чипсете Intel G41 Express со встроенной графикой Intel GMA X4500. Чипсет Intel G41 Express поддерживает процессоры с частотой системной шины 1333/1066/800 МГц включая последние четырехядерные модели Intel Core 2 Quad 9-й серии.
Спецификация материнской платы Fujitsu-Siemens D2841-A11:
Производитель |
Fujitsu |
Модель |
D2841-A11 |
Поддерживаемы процессоры |
Intel Core 2 Quad Q9xxx / Q8xxx (1333/1066 МГц FSB), Intel Core 2 Duo E8xxx / E6xxx (1333/1066 МГц FSB), Intel Core 2 Duo E7xxx / E4xxx (1066/800 МГц FSB), Intel Pentium Dual Core E2xxx / E5xxx (800 МГц FSB), Intel Celeron Dual Core E1xxx (800 МГц FSB), Intel Celeron 4xx (800 МГц FSB) |
Чипсет |
Intel G41 / ICH7 |
Частота системной шины, МГц |
1333/1066/800 |
Тип поддерживаемой памяти |
2x DDR2 DIMM слота с поддержкой до 8 ГБ памяти стандарта DDR2 800/667 |
Интегрированный видеоадаптер |
Intel GMA X4500 с поддержкой DirectX 10 |
Слоты расширения |
1 x PCI Express x16, |
Дисковая подсистема |
Южный мост ICH10R: |
Поддержка LAN |
Broadcom BCM5784M (10/100/1000 Мбит/с) |
Звуковая подсистема |
Ааудио-кодек Realtek ALC663 |
USB |
8 портов USB 2.0 (4 на задней панели, 4 внутренних) |
Внешние порты I/O |
1 x PS/2 порт для клавиатуры |
Внутренние порты |
1 x 24-pin ATX основное питание |
BIOS |
Phoenix Secure Core BIOS Version 6.00 |
Размеры, мм |
244 х 213 (MicroATX) |
Сайт производителя |

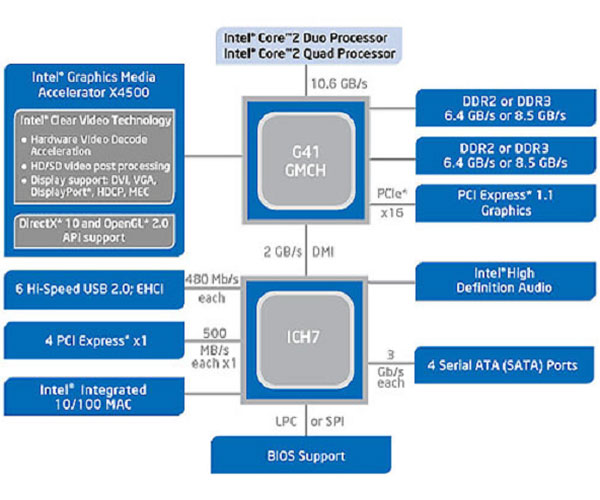

Диаграмма чипсета Intel G41 Express
Основой системной платы Fujitsu-Siemens D2841-A11 является чипсет G41 Express, отличительной особенностью которого есть интегрированное графическое ядро Intel GMA X4500 с поддержкой API DirectX 10. Немаловажным является и то, что данный «3D-ускоритель» позволяет осуществлять аппаратное декодирование HD-фильмов, снижая нагрузку на центральный процессор при проигрывании видеоконтента высокого разрешения.

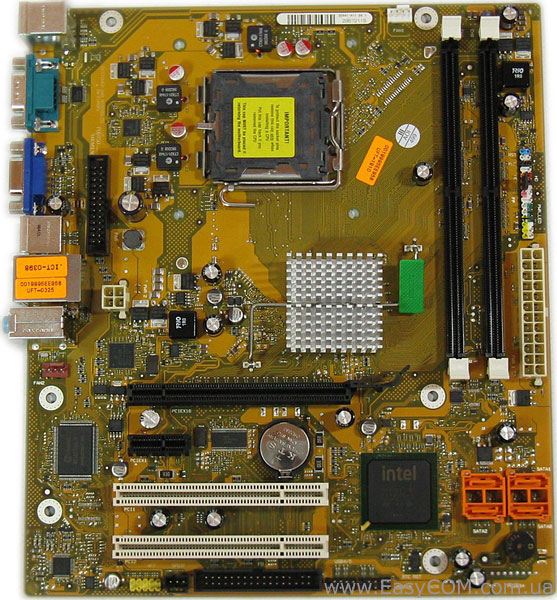

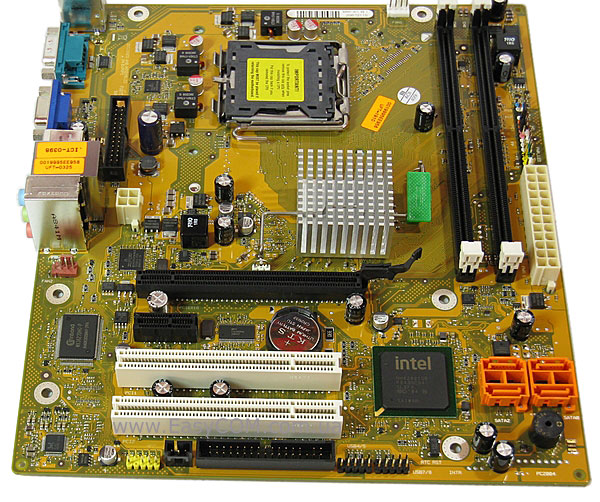

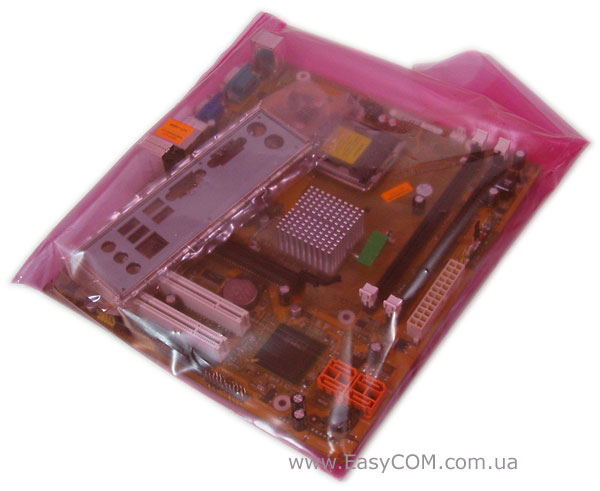

Как и все рассмотренные нами материнские платы Fujitsu-Siemens, модель D2841-A11 имеет формат поставки ОЕМ, что не предусматривает наличие упаковки. Плата помещена в обычный антистатический пакет и не имеет какой-либо дополнительной комплектации, кроме CD с драйверами и заглушки интерфейсной панели, хотя при необходимости набор аксессуаров можно согласовать с поставщиком.

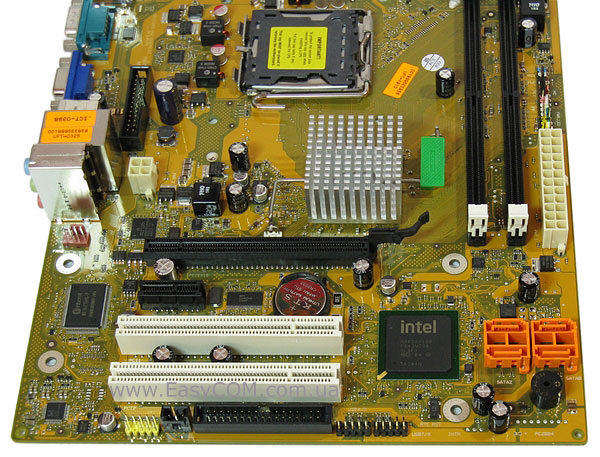

Из особенностей компоновки элементов и разъемов системной платы следует выделить нестандартное расположение фронт-панели, которая распаяна над 24-контактным разъемом основного питания, а не как обычно в нижней части платы. Непосредственно сам разъем основного питания, впрочем, как и 4-контактный разъем ATX12V дополнительного питания процессора, расположены тоже не совсем обычно – смещены в центральную часть платы. И если к разъему дополнительного питания проложить кабель будет не сложно, то с укладкой проводов фронт-панели и разъема основного питания наверняка возникнут трудности.
Помимо этого неудобно расположены разъемы параллельного порта LPT и дисковода FDD. LPT-порт почему-то разместили в верхней части платы за панелью внешних портов, а разъем для флоппи-дисковода размещен под нижним слотом PCI. Придется проявить смекалку, чтобы аккуратно проложить шлейфы к указанным интерфейсам.

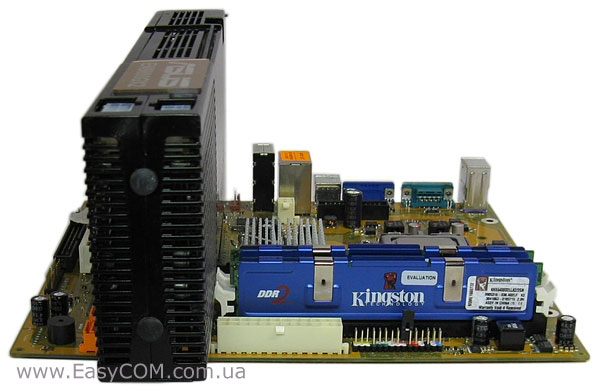

Еще один недочет - при установке длинной двухслотовой видеокарты защелки оперативной памяти оказываются заблокированными. Если бы слот PCI Express x16 поменять местами с PCI Express x1, то ситуация коренным образом изменилась бы в лучшую сторону и слот PCI Express x1 не перекрывался бы видеокартой, и защелки оперативной памяти были бы свободными.
Но, взглянув на рисунок выше, предложенный нами вариант компоновки сразу же переходит в разряд неоптимальных, так как если бы разъем PCI Express x16 был вместо PCI Express x1, то все разъемы SATA II перекрывались бы длинной видеокартой. Ведь даже с высоко поднятым разъемом для видеокарт, два из четырех портов SATA II идут впритирку с двухслотовой видеокартой и подключать к ним интерфейсные кабеля неудобно. Правда, если установка длинной двухслотовой видеокарты в Fujitsu-Siemens D2841-A11 не предусматривается, то и неудобств с защелками ОЗУ и портами SATA II не будет.
Система охлаждения материнской платы Fujitsu-Siemens D2841-A11 состоит из всего лишь одного небольшого алюминиевого радиатора на северном мосту. Но даже такого скромного решения вполне достаточно для поддержания оптимальных температур греющихся компонентов системы, так как в процессе тестирования ни северный, ни южный мосты сильно не грелись.

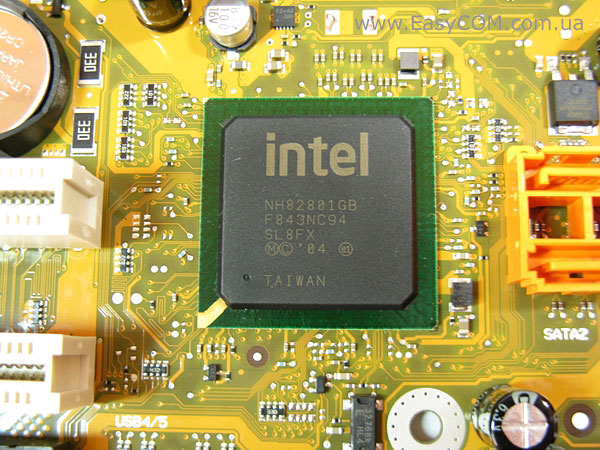

Южный мост ICH7 отвечает за поддержку 4 портов SATA II и 8 портов USB. Так как Fujitsu-Siemens D2841-A11 является бюджетным решением, то и поддержкой RAID системная плата похвастаться не может. Еще одним фактором, ограничивающим возможности материнской платы, является отсутствие порта IDE, что хоть и не критично при нынешнем распространении устройств SATA, но все же будет серьезным ограничением для тех, кто решил обновить платформу.

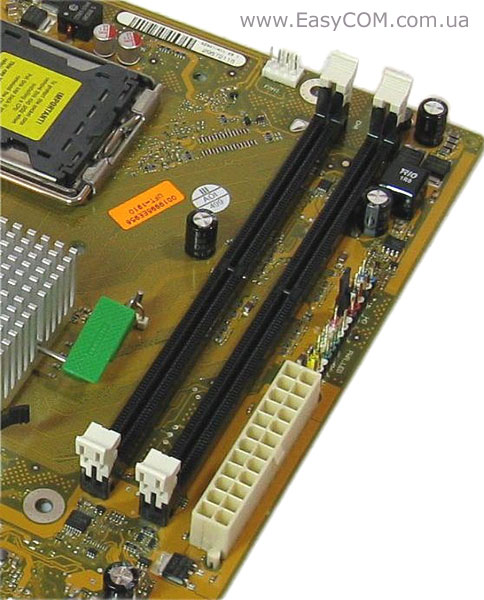

Fujitsu-Siemens D2841-A11 имеет два слота под оперативную память стандарта DDR II с рабочей частотой 800/667 МГц и максимальный объемом до 8 ГБ. Минимальным объемом памяти, необходимым для успешного запуска системы, является один модуль на 512 МБ.
Еще одной важной особенностью работы подсистемы оперативной памяти Fujitsu-Siemens D2841-A11 является жесткая привязка таймингов (задержек) ОЗУ к ее частоте. А если говорить точнее, то чтобы память заработала на частоте 800 МГц, тайминги ОЗУ должны быть 6-6-6-24. Если уменьшить тайминги хотя бы в одном из четырех основных параметров ОЗУ, то плата автоматически понизит частоту оперативной памяти до 667 МГц. Увеличение таймингов памяти сделано с единой целью – повысить стабильность работы подсистемы памяти и исключить случайные ошибки при записи/чтении данных.
Слоты расширения материнской платы Fujitsu-Siemens D2841-A11 представлены двумя разъемами PCI, одним PCI Express x1 и одним PCI Express x16. Если учесть что системная плата имеет размеры MicroATX то данный набор слотов является вполне достаточным.

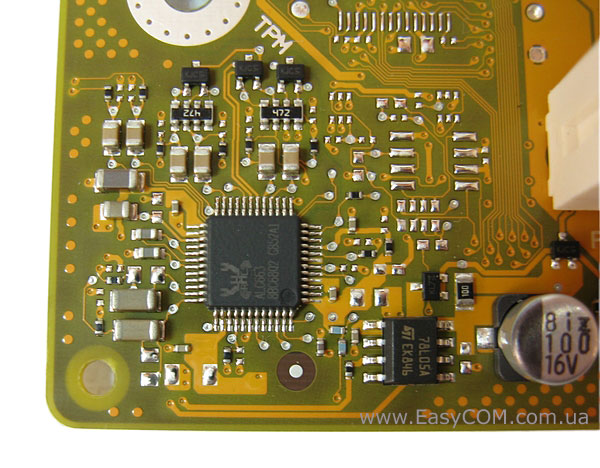

Звуковая подсистема представлена довольно распространенным аудио-кодеком Realtek ALC663. Данный кодек позволяет формировать шестиканальный звук по схеме 5.1, что позволяет рассматривать Fujitsu-Siemens D2841-A11 не только как рабочую корпоративную «лошадку», но и как основу мультимедийной системы среднего уровня.

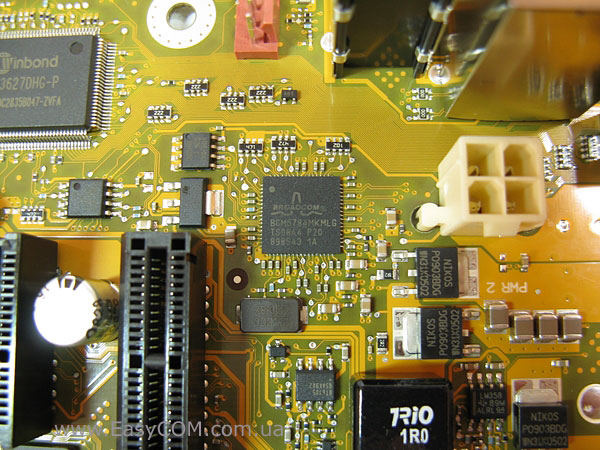

Рядом с разъемом дополнительного питания процессора расположен сетевой контроллер Broadcom BCM5784M. Данный контроллер позволяет передавать данные по сети со скоростями 10/100/1000 Мбит/с, а благодаря поддержке дополнительных технологий, таких как bootix PXE Support, с его помощью можно осуществлять загрузку системы с удаленного компьютера не имея в наличии жестких дисков, оптических приводов и других устройств, применяемых при загрузке операционной системы на клиентском компьютере. С одной стороны, такой подход позволяет сократить расходы на оборудование, но с другой, к сетевому ресурсу, с которого производится удаленная загрузка клиентских ПК, предъявляются повышенные требования надежности.

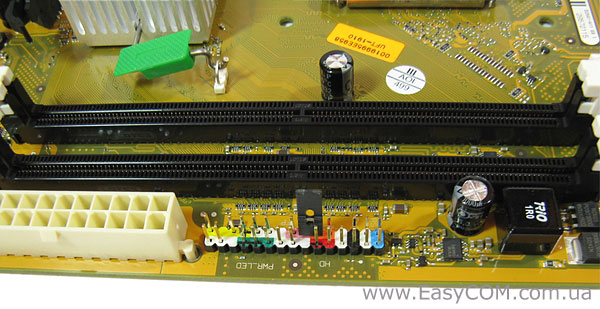

Как мы уже заметили ранее, фрон-панель имеет на плате нестандартное месторасположение выше 24-контактного разъема основного питания материнской платы. Доступ к ней не перекрывается никакими слотами и разъемами, но тянуть соответствующие кабеля к ней будет не всегда удобно.

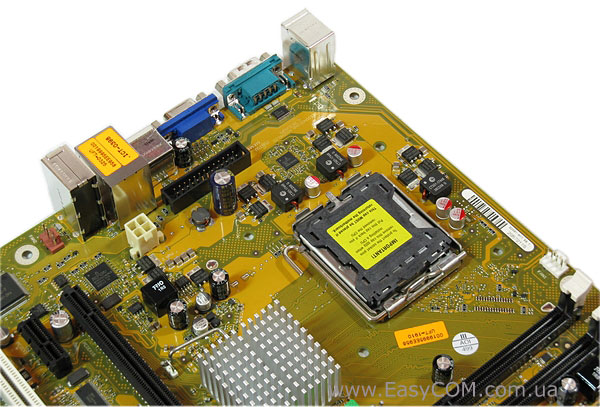

Материнская плата оснащена трехфазной системой стабилизации напряжения питания процессора. С одной стороны, такая схема по нынешним меркам является простой, но с другой – вполне оправданной, если учесть, что индустриальные материнские платы Fujitsu-Siemens лишены возможностей разгона на уровне BIOS. Единственным замечанием по питанию является разъем дополнительного питания ATX12V, который является 4-контактным, а не восьми. При использовании старших четырехядерных процессоров такой разъем может не обеспечить стабильность подаваемого напряжения на CPU. Вероятно поэтому, а также из-за скромного стабилизатора, плата имеет ограничение по поддержке четырехъядерных процессоров – только модели с TDP не выше 95 Вт.

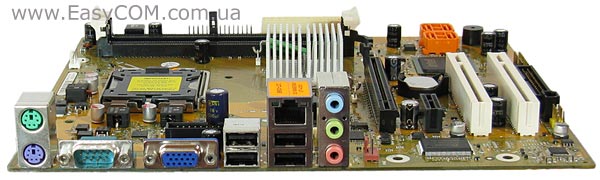

Интерфейсная панель внешних портов оснащена следующими разъемами:
- 1 x PS/2 порт для клавиатуры;
- 1 x PS/2 порт для мыши;
- 1 x LAN (RJ45);
- 4 x USB 2.0/1.1 портов;
- 3 x Аудиоразъема
- 1 x COM
- 1 x VGA
В целом достаточно скромный набор портов и видеовыходов, действительно характерный недорогим решениям начального (офисного) уровня.
Аксессуары

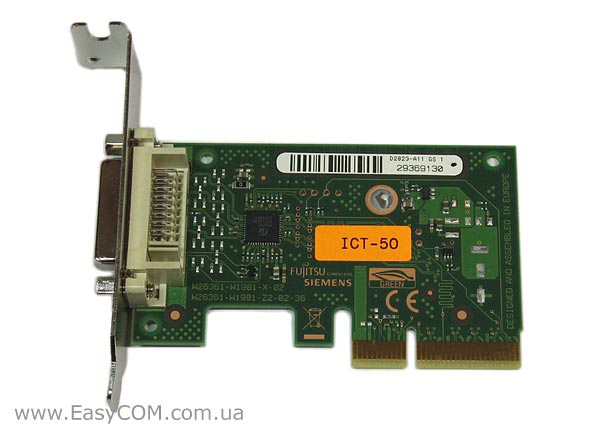

В зависимости от поставленных целей и задач заказчика, материнская плата Fujitsu-Siemens D2841-A11 может комплектоваться специальным DVI-D адаптером D2823-A11, которой позволит подключить современный цифровой монитор. Данный DVI-D адаптер устанавливается в слот для видеокарт PCI Express x16 и позволяет получить еще один выход на монитор, причем цифровой. При этом основной видеовыход D-Sub интегрированного видеоадаптера может использоваться как вторичный, позволяя подключать к плате сразу два дисплея без необходимости установки видеокарты с двумя видеовыходами. Максимальным разрешением, которое поддерживает DVI-D адаптер D2823-A11 является 1920 х 1200 точек с частотой обновления 60 Гц. Также возможна установка нестандартных разрешений в зависимости от модели монитора.

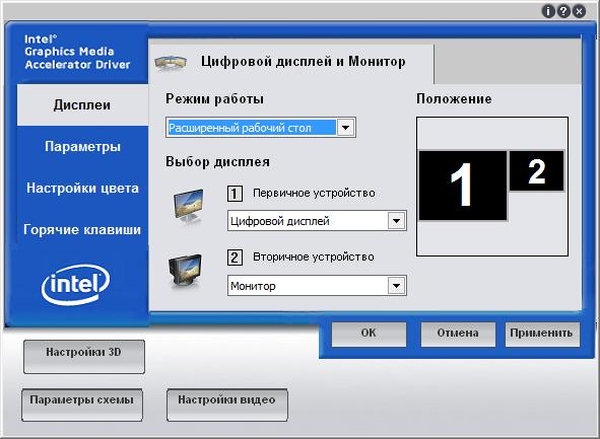

Благодаря поддержке драйвером оба видеовыхода (аналоговый материнской платы и цифровой адаптера DVI-D D2823-A11), можно использовать так же как и в стандартном внешнем видеоускорителе с двумя выходами, т.е. в режиме «клон» (дублирование изображения на обоих дисплеях) и в режиме «расширенный рабочий стол» (перетаскивание окон на вторичный дисплей). Отметим, что адаптер DVI-D D2823-A11 поддерживается всеми платами Fujitsu-Siemens, которые основанны на чипсетах Intel Q43 Express и Intel Q45 Express, включая рассмотренные нами ранее модели D2836-S1 и D2831-S11.
BIOS
Материнская плата Fujitsu-Siemens D2841-A11 оснащена модифицированной компанией Fujitsu версией BIOS - Phoenix Secure Core BIOS Version 6.00. В таблице ниже перечислен ряд основных особенностей данной прошивки BIOS.
Параметр |
Название меню |
Диапазон |
Задание режима работы аудиовыходов передней панели |
Front panel audio |
High definition, Legasy |
Возможность удаленного включения ПК через сетевой контроллер |
LAN Remote Boot |
Disable,Enable |
Управление температурным режимом работы процессора |
CPU thermal managment |
Disable,Enable |
Улучшенный энергосберегающий режим работы процессора |
Enhanced SpeedStep |
Disable,Enable |
Запрет на выполнение кода в области ОЗУ, выделенной под данные. |
NX Memory Protection |
Disable,Enable |
Управление технологией виртуализации VT-x |
Virtualization Technology VT-x |
Disable,Enable |
Возможность управления предвыборкой смежных строк ОЗУ |
Adjacent Cache Line Prefetch |
Disable,Enable |
Управление аппаратной предвыборкой команд из ОЗУ |
Hardware Prefetch |
Disable,Enable |
Ведение журнала процедуры загрузки. |
Event Logging |
Disable,Enable |
Авторегулировка скоростей вентиляторов |
Fan Control |
Disable,Enable |
Объем оперативной памяти, выделяемый для встроенного видеоадаптера |
IGD Memory Size |
128, 256 |
Защита записи FDD дисковода |
Diskette Write |
Disable,Enable |
Защита перезаписи BIOS |
Flash Write |
Disable,Enable |

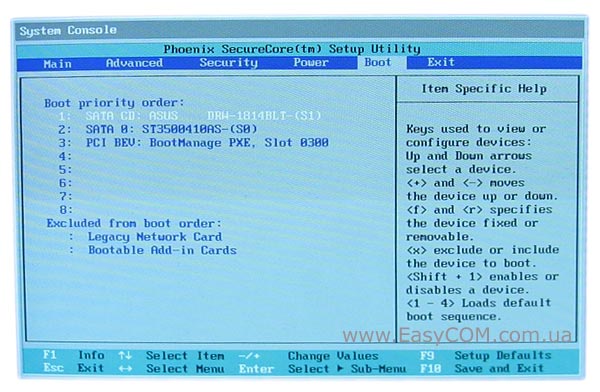

В пункте меню «BOOT» можно задать не только порядок загрузки с внешних устройств, но и указать какие именно устройства будут исключены из списка загрузки.
Помимо этого материнская плата Fujitsu-Siemens D2841-A11 обладает рядом специализированных особенностей и технологий:
-
Технология Silent Fan - автоматическое управление всеми вентиляторами системы в зависимости от температурных режимов ее компонентов;
-
Технология Desk Update - простая инсталляция драйверов в автоматическом режиме;
-
HDD Password - возможность защиты паролем двух дисковых накопителей;
-
Технология Multi Boot - позволяет производить загрузку с любых внешних устройств, подключаемых через USB;
-
Технология Silent Drives - позволяет переключать дисководы и оптические приводы в бесшумный режим посредством BIOS;
-
Программная технология System Guard - мониторинг и управление всеми контроллерами системы, контроль протоколов событий ОС;
- Recovery BIOS - восстановление повреждённой BIOS.
Тестирование
Для проверки возможностей материнской платы использовался следующий тестовый стенд:
Процессор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ) |
Кулер |
Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ) |
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
Видеокарта |
EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E |
Жесткий диск |
Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув |

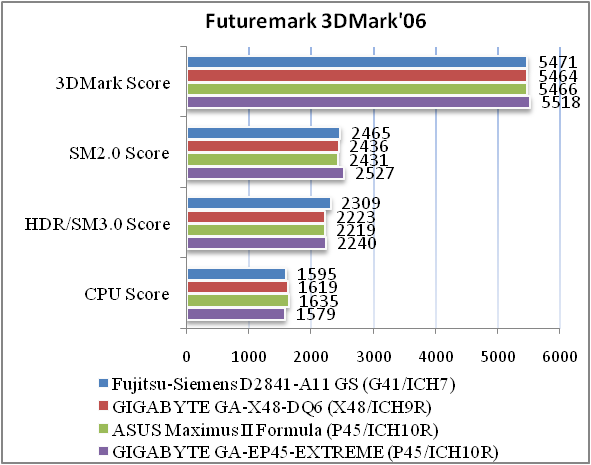

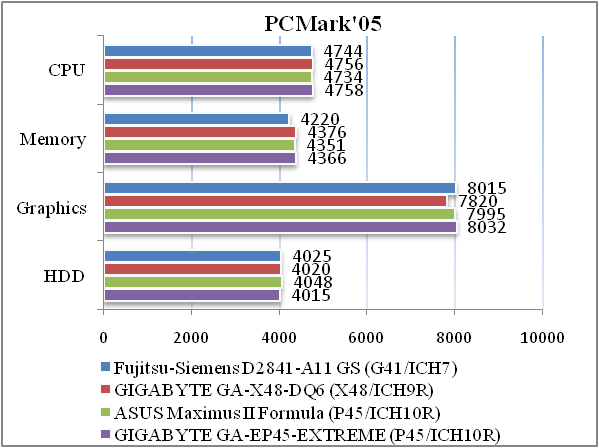

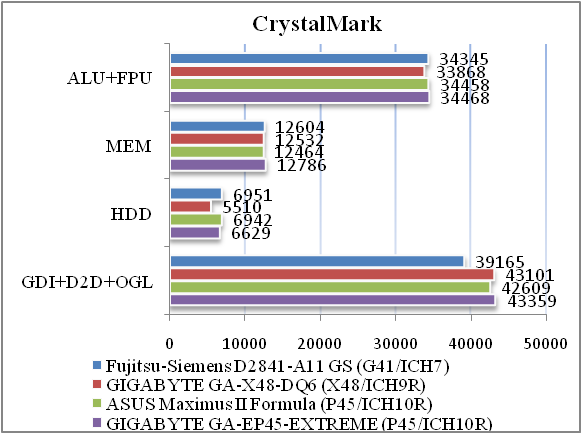

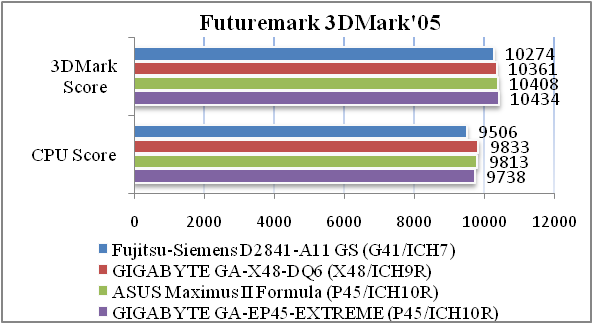

Результаты тестов:
Во всех тестовых приложениях материнская плата Fujitsu-Siemens D2841-A11 показывает превосходные результаты производительности и не уступает даже решениям на чипсетах более высокого уровня и без интегрированной графики.
Тестирование встроенного графического адаптера Intel GMA X4500
К сожалению утилита GPU-Z не смогла предоставить нам подробную информацию о встроенном графическом адаптере Intel GMA X4500 и даже на сайте производителя чипсета нет подробных характеристик данного ускорителя графики. Протестировав систему в ряде синтетических и игровых тестов мы получили следующие результаты:
|
Fujitsu-Siemens D2841-A11 |
ASUS P5Q-VM |
ASUS P5QL-EM |
ASUS P5E-V HDMI |
ASUS P5K-VM |
GIGABYTE GA-73PVM-S2H |
|
Intel G41 |
Intel G45 |
Intel G43 |
Intel G35 |
Intel G33 |
NVIDIA GeForce 7100/nForce 630i |
|
GMA X4500 |
GMA X4500HD |
GMA X4500 |
GMA X3500 |
GMA 3100 |
GeForce 7100 |
PCMark'05 |
|
|
|
|
|
|
Graphics |
2395 |
2433 |
2265 |
2058 |
1377 |
1591 |
CrystalMark |
|
|
|
|
|
|
ALU+FPU |
34713 |
34402 |
34427 |
34308 |
34347 |
34270 |
MEM |
11558 |
11706 |
12106 |
11370 |
11718 |
10080 |
GDI+D2D+OGL |
8978 |
8920 |
8833 |
8914 |
10267 |
15267 |
Futuremark 3DMark'05 |
|
|
|
|
|
|
3DMark Score |
1133 |
1162 |
1187 |
1032 |
816 |
978 |
CPU Score |
6127 |
6458 |
6550 |
6819 |
6324 |
8448 |
Futuremark 3DMark'06 |
|
|
|
|
|
|
3DMark Score |
864 |
936 |
905 |
637 |
327 |
361 |
SM2.0 Score |
257 |
284 |
275 |
191 |
150 |
140 |
HDR/SM3.0 Score |
351 |
377 |
364 |
253 |
- |
109 |
SmartFPS.com 1.5 (800x600, NO AA/AF), fps |
|
|
|
|
|
|
Battlefield 2 |
31,3 |
29,9 |
29,1 |
15,8 |
- |
25,6 |
Serious Sam 2 |
10,5 |
13,9 |
13,7 |
13,3 |
12.8 |
19 |
И в очередной раз мы убеждаемся, что адаптеры Intel GMA X4500 хоть и имеют поддержку API DirectX 10, но справиться с аппетитами современных игр им не под силу. Поэтому для запуска каких-то приличных по современным меркам игр в систему придется установить производительный видеоадаптер с интерфейсом PCI Express x16.
Тестирование звукового кодека Realtek ALC663
Качество звуковой подсистемы материнской платы Fujitsu-Siemens D2841-A11 оценивалось с помощью программы RightMark Audio Analyzer.
Общие результаты (RightMark Audio Analyzer, 32-bit, 192 kHz):
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.10, -0.21 |
Очень хорошо |
Уровень шума, дБ (А) |
-79.7 |
Средне |
Динамические диапазон, дБ (А) |
79.6 |
Средне |
Гармонические искажения, % |
0.0090 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-73.4 |
Средне |
Интермодуляционные искажения + шум, % |
0.028 |
Хорошо |
Взаимопроникновение каналов, дБ |
-77.8 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.030 |
Хорошо |
Общая оценка |
|
Хорошо |
Звуковой аудиокодек Realtek ALC663 показал приемлемые результаты в тестах. Данного решения будет вполне достаточно для непрофессионального использования в домашних условиях в сочетании с недорогой акустикой.
Итоги
Материнская плата Fujitsu-Siemens D2841-A11 является отличным вариантом, когда бюджеты, выделяемые на создание компьютерного парка предприятия, сильно ограничены. Она хоть и не обладает всеми возможностями более дорогих решений данного производителя, но это нисколько не мешает ей на равных справляться с большинством поставленных задач.
Помимо этого модель D2841-A11 позволяет сэкономить средства на покупке видеокарты в случаях, когда необходимо использование двух мониторов в одной системе благодаря дополнительному DVI-D адаптеру.
А если ко всему этому добавить еще возможность загрузки с удаленных сетевых ресурсов и экономию затрат на оборудовании, то данную системную плату можно рассматривать как оптимальное решение для предприятий, стремящихся оптимизировать производство.
Достоинства устройства:
- Высокая производительность;
- Возможность использования двух дисплеев без полноценной внешней видеокарты;
- Поддержка сетевой картой bootix PXE.
Недостатки:
- Не очень удобная компоновка разъемов и слотов;
- Отсутствие поддержки устройств IDE;
- Неудобное расположение фронт-панели;
- Использование 4-контактного разъема ATX12V.
Автор: Дмитрий Масюк
Выражаем благодарность компании «Синтекс» (дистрибутору материнских плат Fujitsu Technology Solutions в Украине) за предоставленную для тестирования плату.
