Обзор и тестирование материнской платы GIGABYTE B360 AORUS Gaming 3 WIFI: беспроводные интерфейсы в каждый дом

Возможно, кто-то не помнит, но одним из ключевых достоинств новых чипсетов Intel B360, Intel H370 и Intel Q370 является возможность реализации беспроводных интерфейсов благодаря технологии Intel Wireless-AC и модулю CNVi формата M.2. Данная связка обеспечивает работу Wi-Fi 802.11a/b/g/n/ac с максимальной пропускной способностью 1,73 Гбит/с и Bluetooth 5.0.

GIGABYTE B360 AORUS Gaming 3 WiFi

И сегодня у нас на тестировании находится одна из таких новинок от компании GIGABYTE, которая, к слову, выпускается в двух модификациях, отличающихся между собой исключительно наличием или отсутствием в комплекте упомянутого выше модуля беспроводных интерфейсов. Отличить их между собой очень просто благодаря соответствующей приставке в наименовании платы. GIGABYTE B360 AORUS Gaming 3 WIFI, а именно она находится на тесте, является решением формата ATX из среднего ценового диапазона, и на данный момент стоит порядка $130. Давайте же выясним, есть ли у нее еще какие-то достоинства помимо Wi-Fi и Bluetooth.

Спецификация

Модель

GIGABYTE B360 AORUS Gaming 3 WIFI

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x16 (x1)

2 x PCI Express 3.0 x1

1 x M.2 Socket 1 для модуля Wi-Fi и Bluetooth

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac

Bluetooth

Bluetooth 5

Звуковая подсистема

8-канальный Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x Thunderbolt

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 225 мм

Сайт производителя

GIGABYTE

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE B360 AORUS Gaming 3 WiFi GIGABYTE B360 AORUS Gaming 3 WiFi

Материнская плата GIGABYTE B360 AORUS Gaming 3 WIFI поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

GIGABYTE B360 AORUS Gaming 3 WiFi

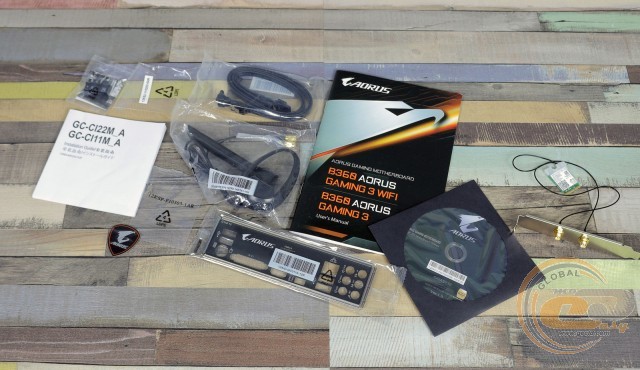

В коробке поставляется достойный набор аксессуаров в виде диска с драйверами и утилитами, комплекта бумажной документации, двух SATA-шлейфов, заглушки интерфейсной панели, инструмента GIGABYTE G Connector и платы расширения GC-CI22M_A CNVi Wi-Fi с комбинированной антенной.

Дизайн и особенности платы

GIGABYTE B360 AORUS Gaming 3 WiFi

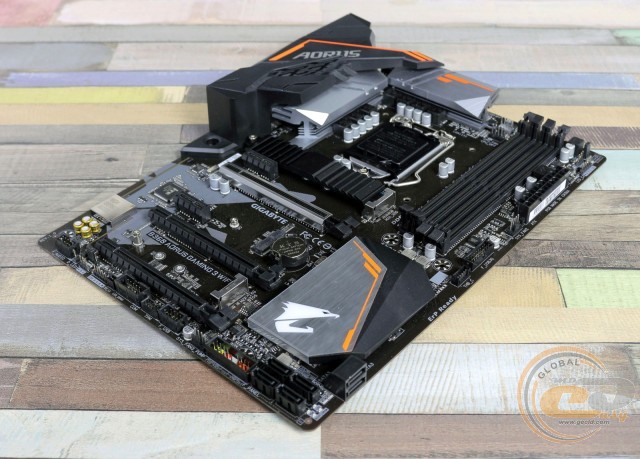

Компания GIGABYTE продолжает использовать печатные платы коричневого цвета для не самых дорогих моделей материнских плат. Но при этом она не поскупилась на оригинальное оформление радиаторов и кожуха над интерфейсной панелью. В целом подобное сочетание выглядит вполне достойно, однако с черным текстолитом было бы намного лучше.

GIGABYTE B360 AORUS Gaming 3 WiFi

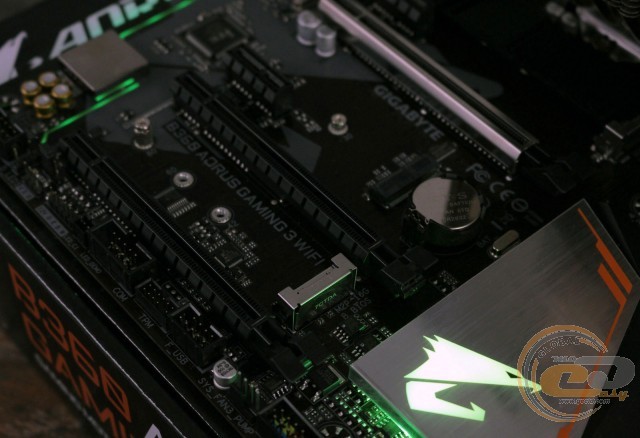

Также в наличии фирменная система подсветки RGB Fusion и пара колодок для подключения светодиодных лент, что позволит придать желаемый облик всей системе.

GIGABYTE B360 AORUS Gaming 3 WiFi

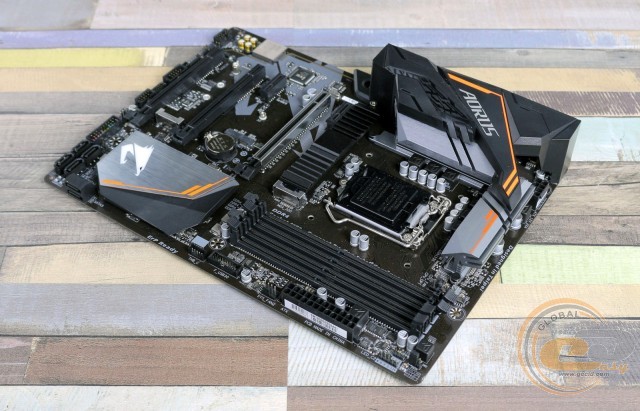

К компоновке набортных элементов у нас также не возникло особых претензий, ведь расположение всех портов и разъемов весьма грамотное и не затруднит процесс сборки системы. Но следует быть осторожным при подключении разъемов по правой стороне, ведь в углах отсутствуют крепежные отверстия.

GIGABYTE B360 AORUS Gaming 3 WiFi

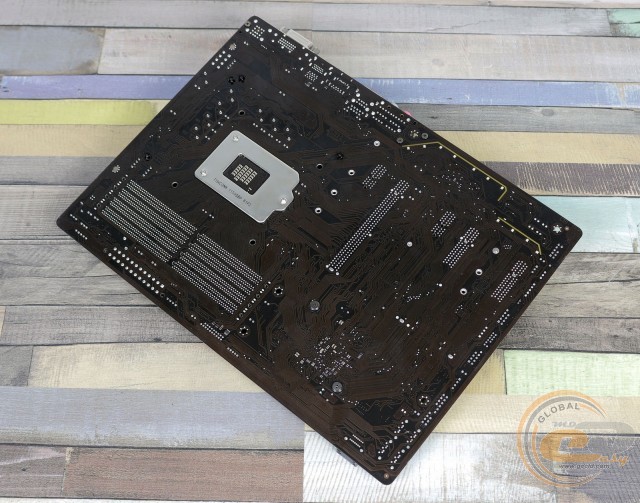

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что при помощи винтов закреплен только чипсетный радиатор.

GIGABYTE B360 AORUS Gaming 3 WiFi

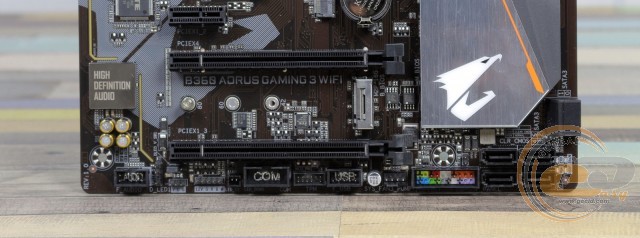

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы подключения светодиодных лент, порты COM и TPM, джампер для сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим колодку для активации портов USB 2.0. Всего на плате силами чипсета Intel B360 реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели.

В связи с недостатком линий, в случае установки модуля беспроводных интерфейсов один из портов USB 2.0 (под сетевым разъемом) будет отключен.

GIGABYTE B360 AORUS Gaming 3 WiFi

GIGABYTE B360 AORUS Gaming 3 WiFi

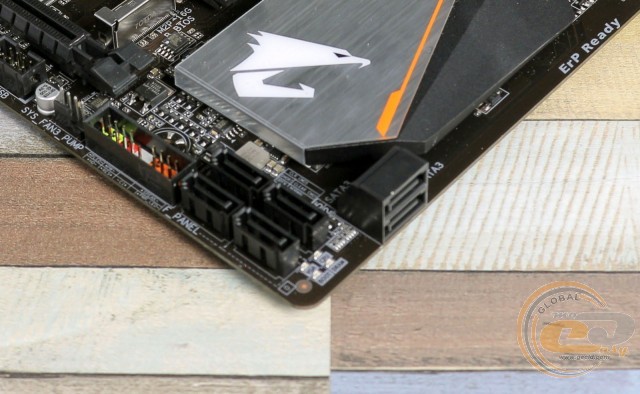

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 («M2A_32G») делит пропускную способность с портом SATA 6 Гбит/с («SATA3_5») при установке SATA-накопителя. В свою очередь второй M.2 Socket 3 («M2P_16G») также делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA3_1») при установке SATA-накопителя.

GIGABYTE B360 AORUS Gaming 3 WiFi

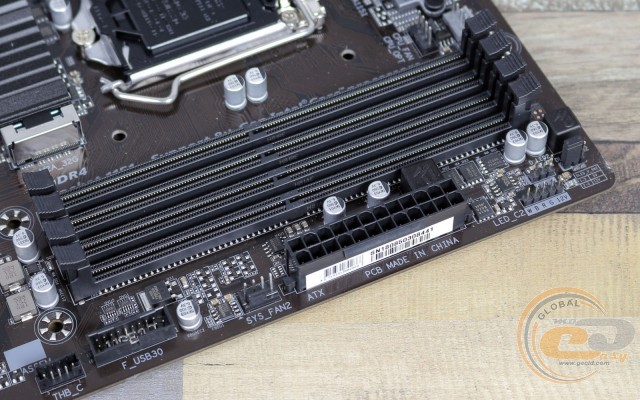

Системная плата GIGABYTE B360 AORUS Gaming 3 WIFI оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета Intel B360 реализована поддержка пяти USB 3.1 Gen 1 (двух внутренних и трех внешних).

GIGABYTE B360 AORUS Gaming 3 WiFi

GIGABYTE B360 AORUS Gaming 3 WiFi

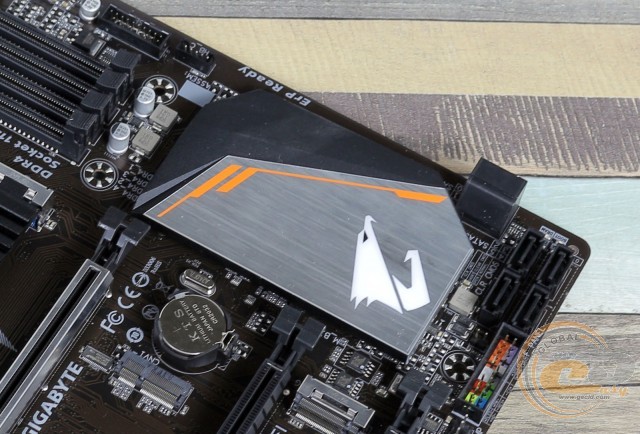

Система охлаждения состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B360, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C;
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 41,6°C;
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 44,1°C;
  • дроссели – 54,7°C.

Как видим, полученные результаты можно смело охарактеризовать как отличные.

GIGABYTE B360 AORUS Gaming 3 WiFi

GIGABYTE B360 AORUS Gaming 3 WiFi

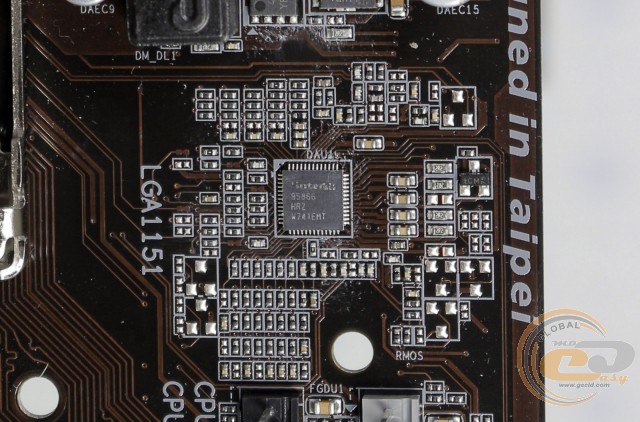

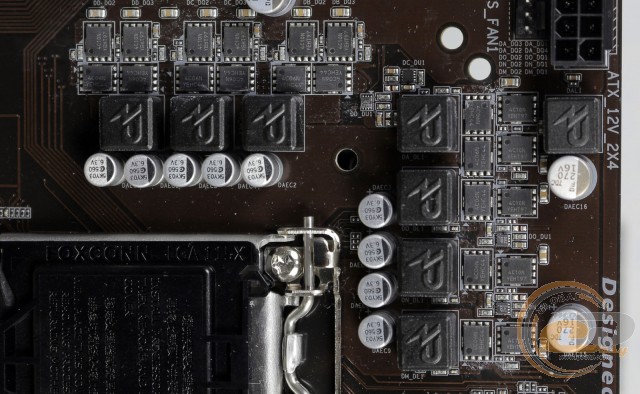

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих (твердотельных конденсаторов, МОП-транзисторов с низким сопротивлением открытого канала и ферритовых дросселей).

GIGABYTE B360 AORUS Gaming 3 WiFi

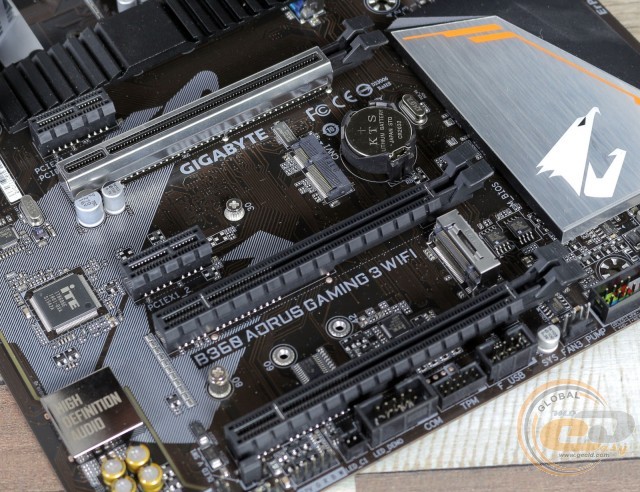

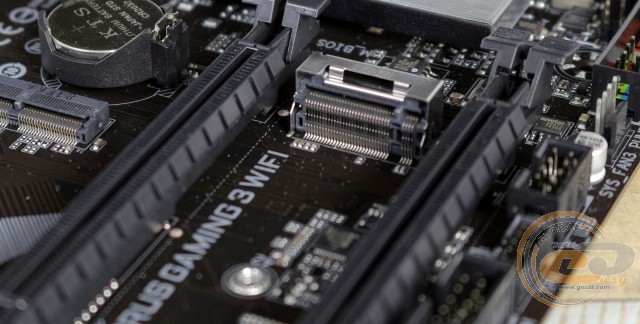

Для расширения функциональности материнской платы GIGABYTE B360 AORUS Gaming 3 WiFi есть пять слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x16 (в режиме х1).

Благодаря поддержке технологии AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух видеокарт по схеме x16+x4. Отдельно отметим усиленную конструкцию основного слота для видеокарты.
