Обзор материнской платы GIGABYTE B550I AORUS PRO AX: для ценителей Mini-ITX

Сегодня мы с вами познакомимся с очень интересной материнской платой компании GIGABYTE, созданной специально для сборки игровых систем в компактном формате Mini-ITX под платформу Socket AM4. К слову, в ноябре в продажу поступили новинки из линейки AMD Ryzen 5000, и именно под них в первую очередь рассчитаны материнские платы с чипсетами серии AMD 500.

GIGABYTE B550I AORUS PRO AX

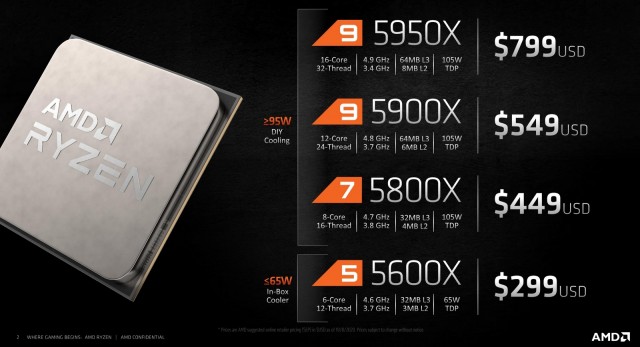

Напомним, что первыми в продажу поступили четыре процессора: флагманский 16-ядерный Ryzen 9 5950X, 12-ядерный Ryzen 9 5900X, 8-ядерный Ryzen 7 5800X и более народный 6-ядерный Ryzen 5 5600X. Их характеристики выглядят следующим образом:

Модель

Ядер / потоков

Базовая / динамическая частота, ГГц

Кеш L3, МБ

TDP, Вт

Стоимость в США, $

Ryzen 9 5950X

16 / 32

3,4 / 4,9

64

105

799

Ryzen 9 5900X

12 / 24

3,7 / 4,8

64

105

549

Ryzen 7 5800X

8 / 16

3,8 / 4,7

32

105

449

Ryzen 5 5600X

6 / 12

3,7 / 4,6

32

65

299

GIGABYTE B550I AORUS PRO AX

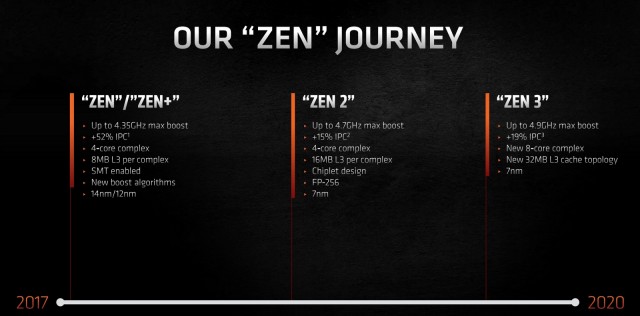

В основу новинок легла микроархитектура Zen 3. Она повысила максимальную частоту процессоров в динамическом разгоне до 4,9 ГГц и показатель выполняемых инструкций за такт (IPC) на 19%, а также улучшила энергоэффективность новых чипов.

GIGABYTE B550I AORUS PRO AX

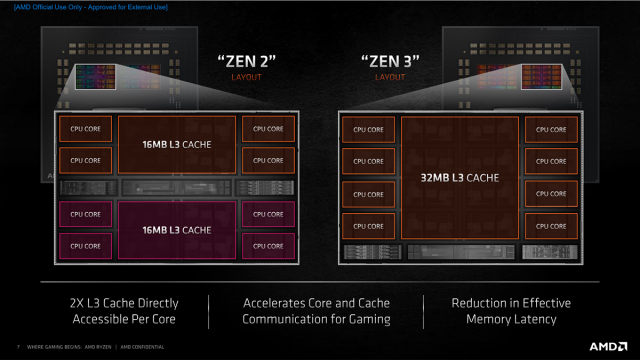

Одним из ключевых изменений в архитектуре является обновленный дизайн модуля CCX и кеш-памяти L3. В Zen 2 каждый модуль CCX включает в себя 4 ядра и 16 МБ кеша L3. В Zen 3 CCX имеет в своем составе все 8 ядер и 32 МБ общего кеша L3. То есть каждое ядро получило доступ к удвоенному объему кеш-памяти, и общаться они могут между собой напрямую. Это снизило задержку во взаимодействии ядер и памяти, что и повлекло за собой рост производительности.

GIGABYTE B550I AORUS PRO AX

Изначально поддержка процессоров AMD Ryzen 5000 чипсетами серии AMD 400 ожидалась в январе следующего года. Но производители решили ускориться и уже выпустили соответствующие версии BIOS. А вот обладателям плат на основе 300-ой серии чипсетов ожидать официальной поддержки явно не стоит. Но лучше всего под новинки использовать модели на базе 500-ой серии чипсетов.

GIGABYTE B550I AORUS PRO AX

Теперь перейдем к обзору модели GIGABYTE B550I AORUS PRO AX. На данный момент она является флагманом компании в данном форм-факторе на B550.

Спецификация

Модель

GIGABYTE B550I AORUS PRO AX

Чипсет

AMD B550

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 5000 / Ryzen 3-го поколения / Ryzen 3-го поколения с графикой Radeon Vega

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-5100 МГц (DDR4-5300 МГц Ryzen 3-го поколения с графикой Radeon Vega)

Слоты расширения

1 x PCI Express 4.0 x16

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA и PCIe 4.0 x4 / x2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; PCIe 3.0 x4/x2) (M2B_SB)

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбит/с)

Wi-Fi

Intel Wi-Fi 6 AX200 (802.11a/b/g/n/ac Wave 2/ax; 2,4 / 5 ГГц) + Bluetooth 5

Звуковая подсистема

8-канальный Realtek ALC1220-VB

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете, соединенный тепловой трубкой с алюминиевым радиатором на элементах подсистемы питания

Внешние порты I/O

2 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.2 Gen 1

1 x USB 2.0

1 x TPM

BIOS

1 x 256 Mбит Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE B550I AORUS PRO AX GIGABYTE B550I AORUS PRO AX

Материнская плата GIGABYTE B550I AORUS PRO AX поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

GIGABYTE B550I AORUS PRO AX

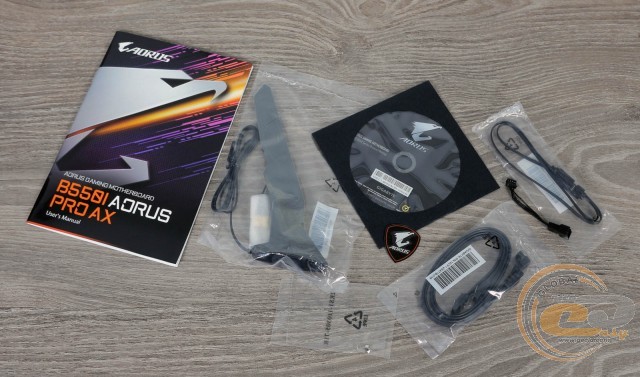

В коробке находится набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, двух SATA-шлейфов, антенны беспроводных интерфейсов, а также переходника для удобного подключения фронтальной панели и удлинителя для светодиодной ленты.

Дизайн и особенности платы

GIGABYTE B550I AORUS PRO AX

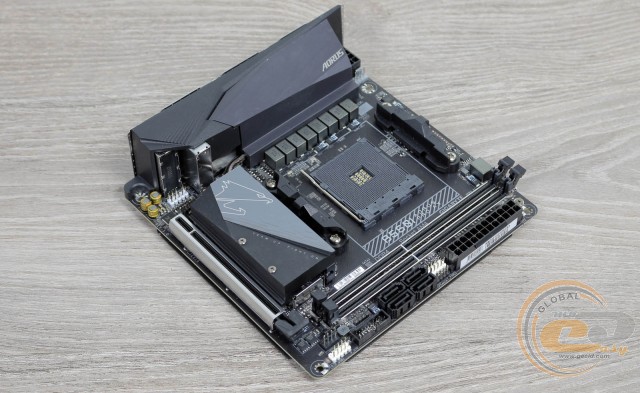

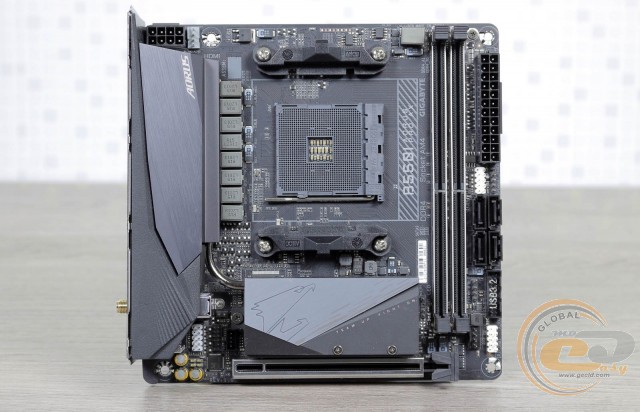

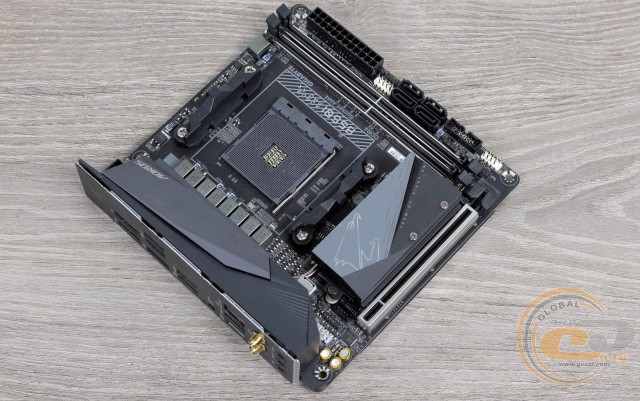

Перед нами компактное устройство, выполненное на черной матовой печатной плате формата Mini-ITX. Оформления выдержано в строгом и сдержанном стиле. Из интересных деталей отметим наличие радиатора охлаждения M.2-накопителя, предустановленную заглушку интерфейсной панели, а также усиленную конструкцию слотов для памяти и видеокарты.

GIGABYTE B550I AORUS PRO AX

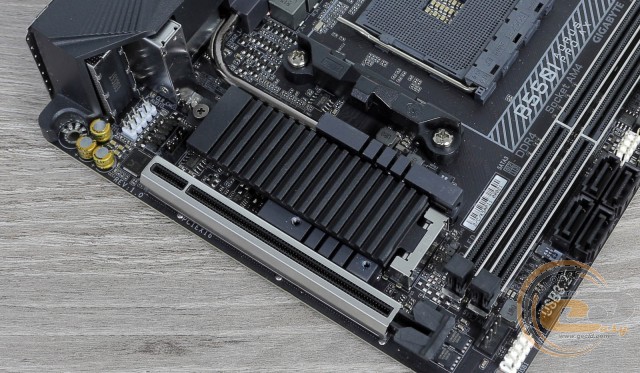

Накрывающая M.2-накопитель конструкция весьма любопытная. Это «бутерброд» из нескольких радиаторов, соединенный тепловой трубкой с радиатором на элементах подсистемы питания. Верхняя часть крепится двумя винтами. Она открывает доступ к радиатору М.2-накопителя, который установлен поверх чипсетного радиатора.

GIGABYTE B550I AORUS PRO AX

Несмотря на очень плотную компоновку и компактные габариты, никаких претензий в процессе сборки и тестирования у нас не возникло: DIMM-слоты оснащены защелками только с одной стороны, а конструкция в области чипсета не конфликтует с видеокартой.

GIGABYTE B550I AORUS PRO AX

Приятным бонусом является LED-подсветка RGB Fusion 2.0 и две колодки подключения светодиодных лент. Подсвечивается правая сторона печатной платы при помощи восьми светодиодов.

GIGABYTE B550I AORUS PRO AX

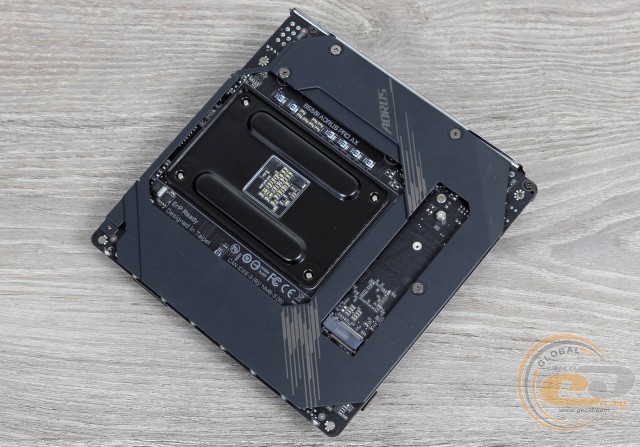

На обратной стороне GIGABYTE B550I AORUS PRO AX выделим стандартную опорную пластину процессорного разъема, второй слот для М.2-накопителя и металлическую пластину жесткости. Она не только защищает практически всю поверхность платы от механических повреждений, но и участвует в отводе тепла от компонентов подсистемы питания процессора, не уместившихся на лицевой стороне.

GIGABYTE B550I AORUS PRO AX

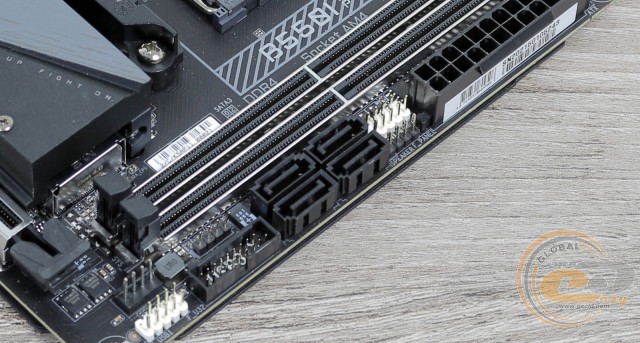

Большинство разъемов сосредоточено на правой стороне печатной платы. Тут находятся: две колодки для светодиодных лент, разъем системного вентилятора, колодка подключения фронтальной панели и две колодки для выносных панелей с портами USB.

Всего на плате силами чипсета реализована поддержка двух внутренних портов USB 2.0 и шести USB 3.2 Gen 1 (четырех внешних и двух внутренних). Не стоит забывать о двух высокоскоростных USB 3.2 Gen 2 на интерфейсной панели.

GIGABYTE B550I AORUS PRO AX

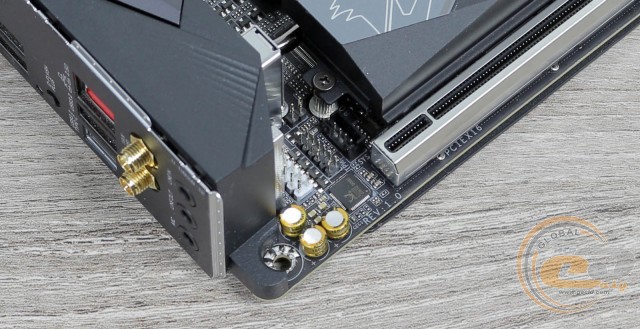

В левом нижнем углу расположился джампер сброса CMOS, колодка подключения аудиоразъемов передней панели, второй разъем системного вентилятора и колодка TPM.

GIGABYTE B550I AORUS PRO AX

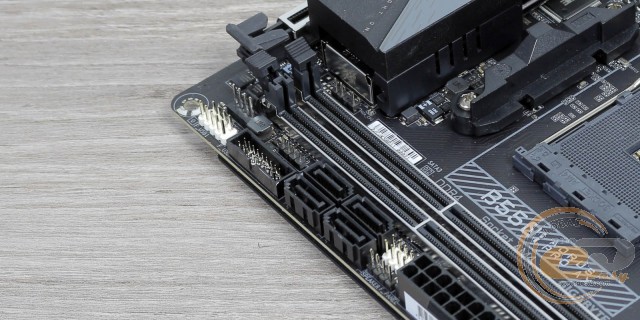

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD M.2 2260 и M.2 2280) и четырьмя портами SATA 6 Гбит/с.

GIGABYTE B550I AORUS PRO AX

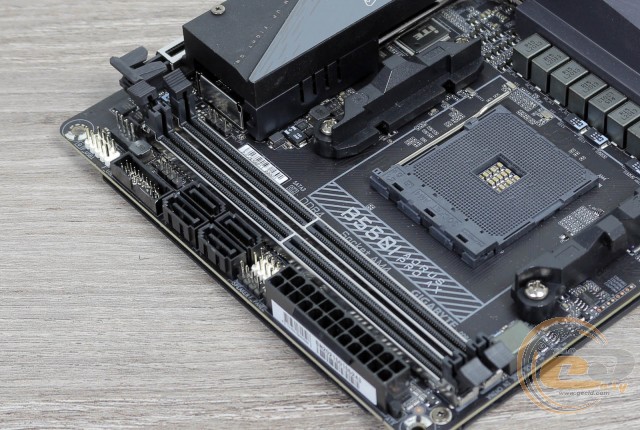

Системная плата GIGABYTE B550I AORUS PRO AX оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются модули, работающие на частотах до 5100 МГц (AMD Ryzen) и DDR4-5300 МГц (AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

GIGABYTE B550I AORUS PRO AX

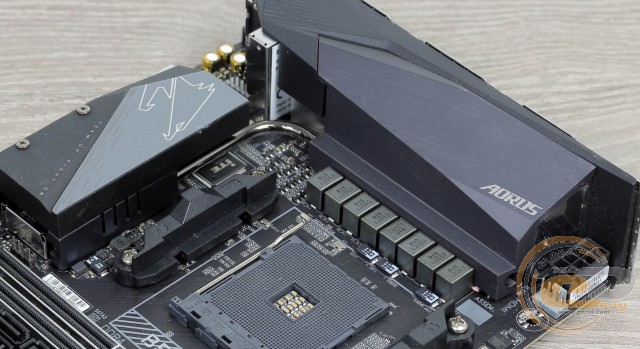

Система охлаждения состоит из двух алюминиевых радиаторов, соединенных тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 39°C (44°C в разгоне);
  • радиатор охлаждения элементов подсистемы питания – 46°C (54°C в разгоне);
  • дроссели подсистемы питания – 44°C (50°C в разгоне).

Достойные результаты свидетельствуют о правильном подборе материалов и удачной конструкции радиаторов.

GIGABYTE B550I AORUS PRO AX

Питание процессора осуществляется по 8-фазной схеме. Преобразователь основан на цифровом ШИМ-контроллере RAA229004 от Renesas Electronics. Элементная база набрана при помощи высококачественных комплектующих и включает в себя твердотельные конденсаторы, дроссели с ферритовым сердечником и микросхемы Intersil ISL99390 с максимальным током 90 А.

GIGABYTE B550I AORUS PRO AX

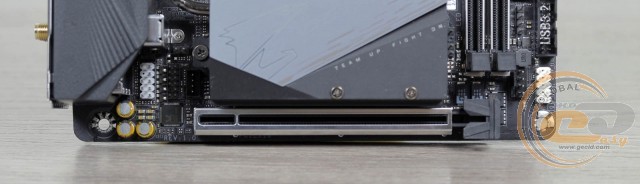

По традиции для формата Mini-ITX, возможности расширения функциональности материнской платы GIGABYTE B550I AORUS PRO AX представлены только одним слотом PCI Express 4.0 x16.

GIGABYTE B550I AORUS PRO AX

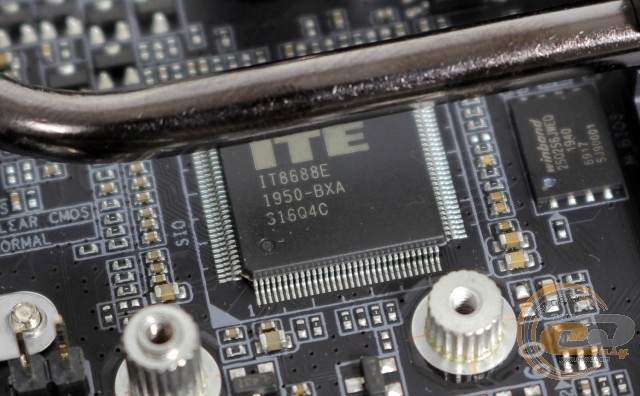

За мониторинг отвечает микросхема ITE IT8688E.

GIGABYTE B550I AORUS PRO AX

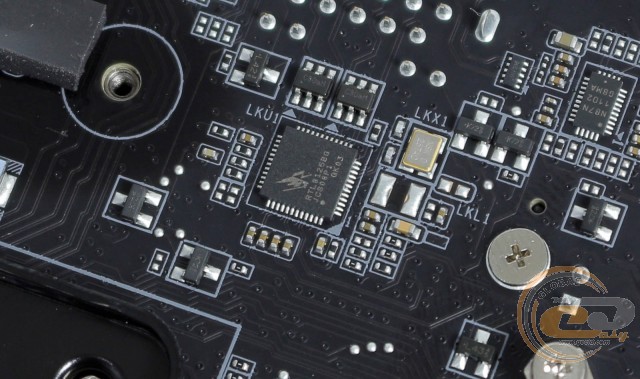

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8125BG с максимальной пропускной способностью в 2,5 Гбит/с и возможностью менеджмента трафика.
