Обзор GIGABYTE B850M AORUS STEALTH ICE: компактная белая материнская плата с разъемами на обороте

Как видим, концепт с переносом разъемов на тыльную сторону материнской платы был максимально положительно оценен потребителями, ведь модельный ряд подобных продуктов постоянно растет. Свою лепту в популяризацию подобных решений делает и компания GIGABYTE, развивая свою линейку STEALTH. На этот раз она пополнилась microATX исполнением платы GIGABYTE B850 AORUS STEALTH ICE.

Уменьшение форм-фактора и более доступное ценовое позиционирование вроде бы не сильно повлияли на технические характеристики героини обзора, позволив ей сохранить отличный набор функций среди представительниц массового сегмента.

Эта модель также поддерживает X3D Turbo Mode, который должен улучшать производительность процессора до 18% в один клик.

Но сейчас сосредоточимся не на этом, а на исследовании того, что может получить от материнской платы среднестатистический пользователь. Кроме необычного размещения разъемов, конечно.

Как вы уже догадались, гостей обзора является GIGABYTE B850M AORUS STEALTH ICE. На украинском рынке пока найти ее не получится, поэтому ориентируемся на сумму до $250. Если же вы уже планируете собрать новый ПК, необходимые комплектующие можно подобрать в Click.ua – здесь представлены процессоры, видеокарты, материнские платы, накопители, блоки питания и другие компоненты с официальной гарантией. Это позволяет сравнить цены и комплектацию и приобрести необходимые компоненты в одном месте. Дополнительно по промокоду CLICK3 до 31.12 можно получить скидку 3% на все комплектующие.

Спецификация

Упаковка и комплектация

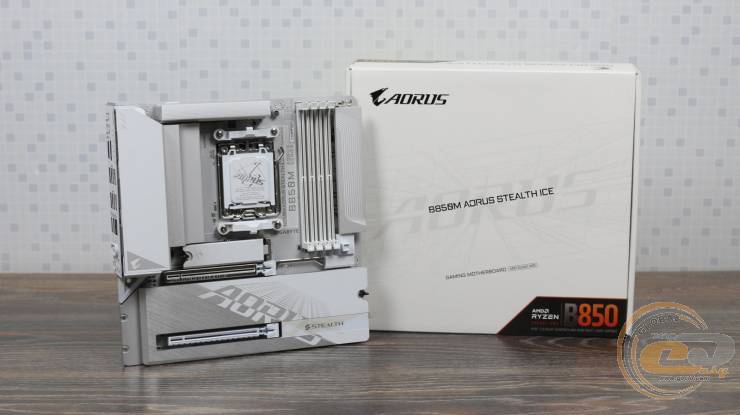

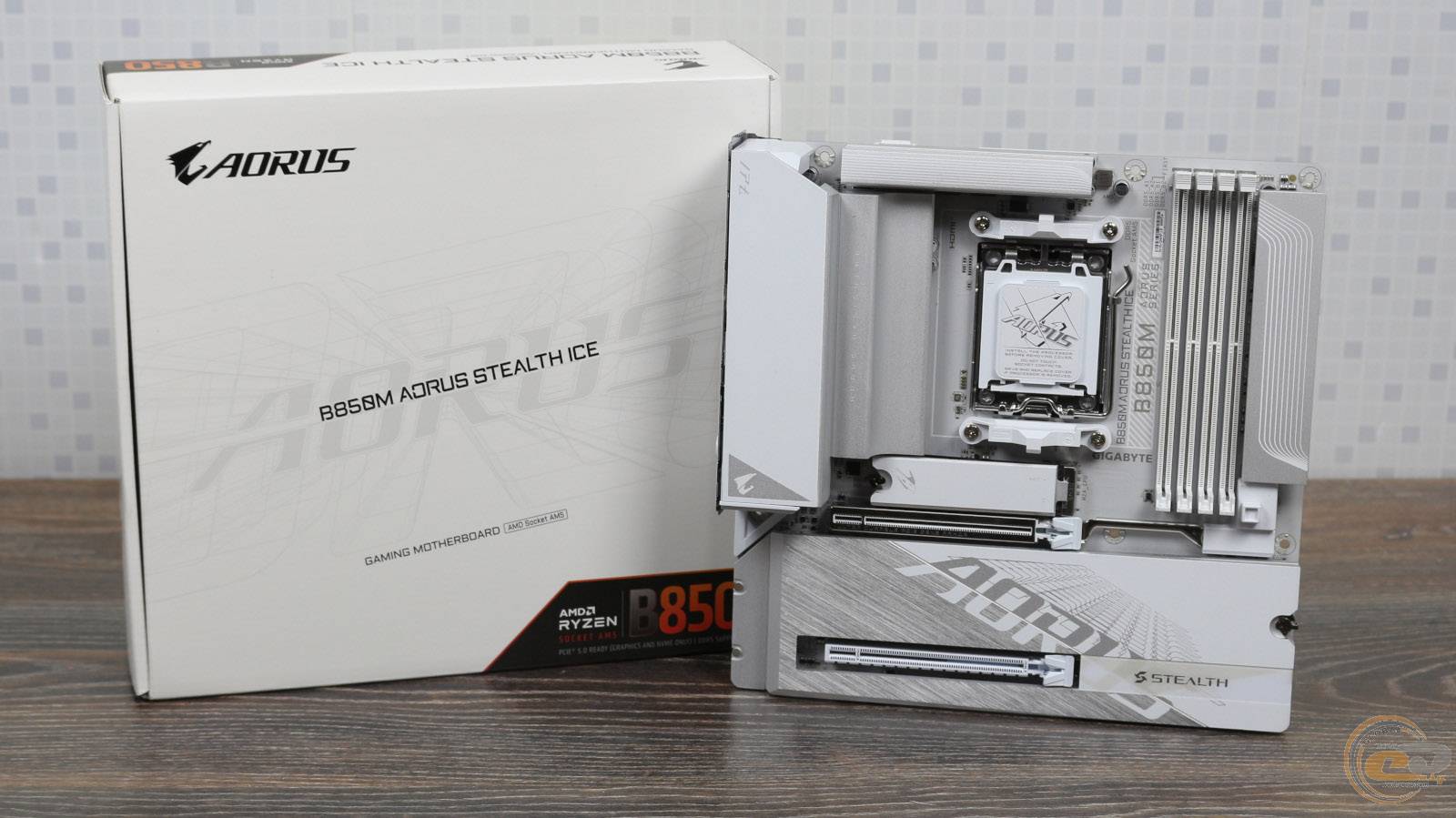

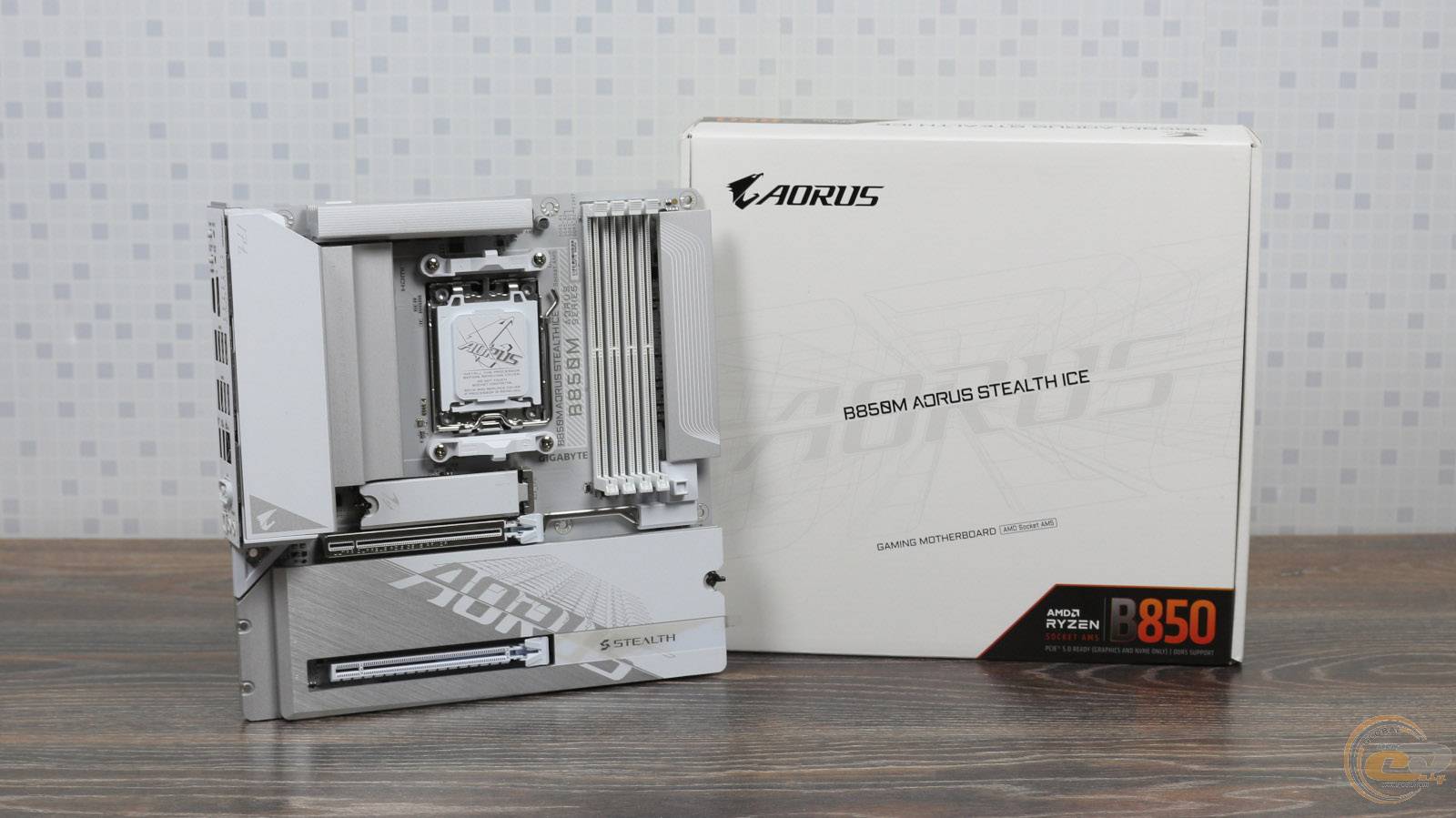

Упаковка GIGABYTE B850M AORUS STEALTH ICE получила минималистичное оформление в белом цвете с отметкой в углу о принадлежности к чипсету AMD B850.

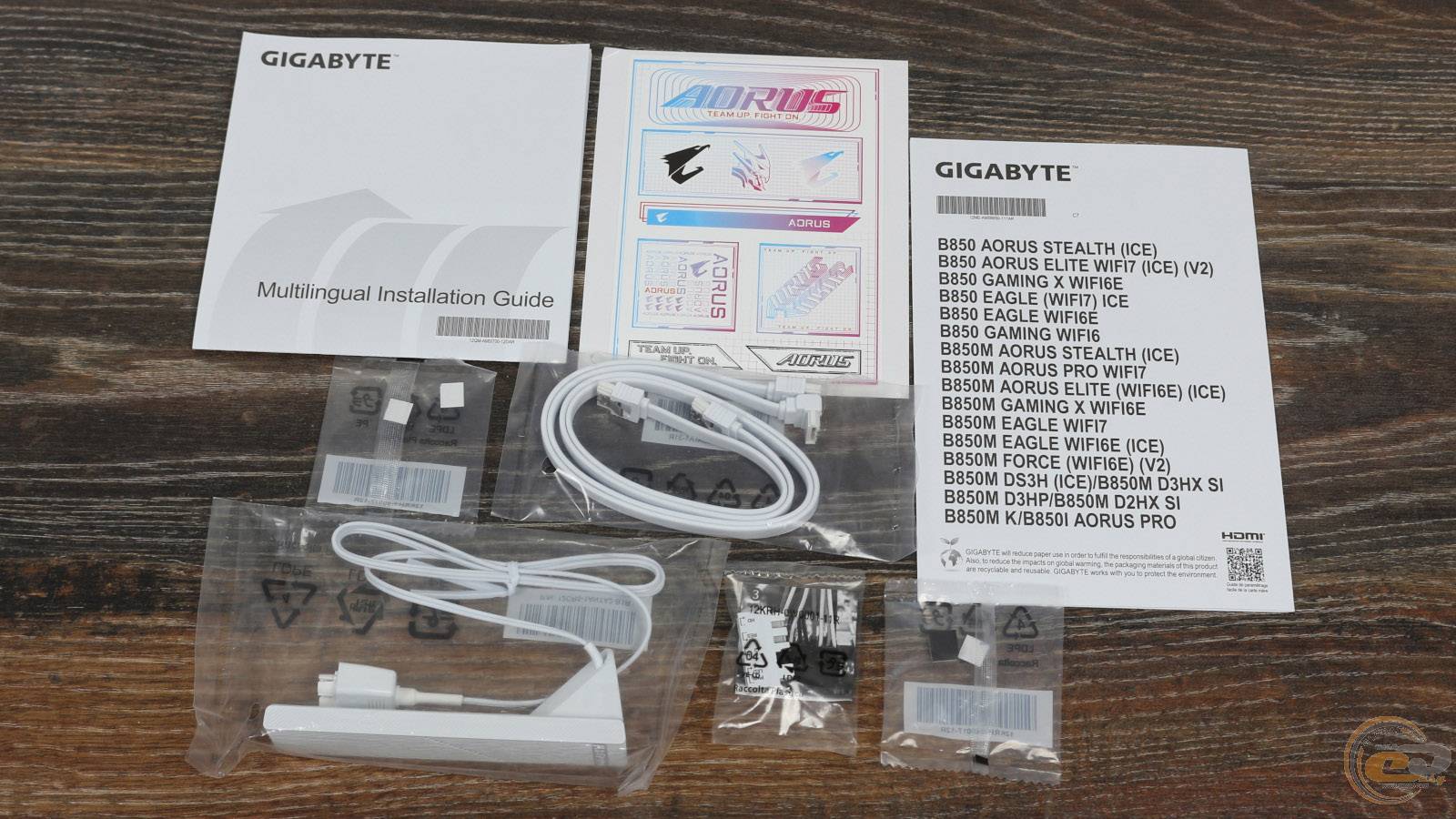

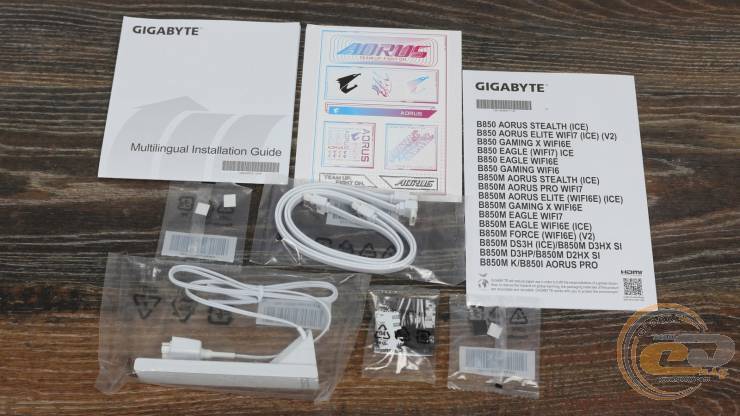

В комплект поставки героини обзора входят:

• два SATA-кабеля (один из которых – угловой);
• два набора резиновых проставок разной толщины для M.2-накопителей;
• коннектор для упрощенного подключения передней панели;
• антенна для Wi-Fi-модуля с магнитной подставкой;
• набор наклеек AORUS;
• минимально необходимая полезная документация (руководство пользователя и т.п.).

Дизайн и особенности платы

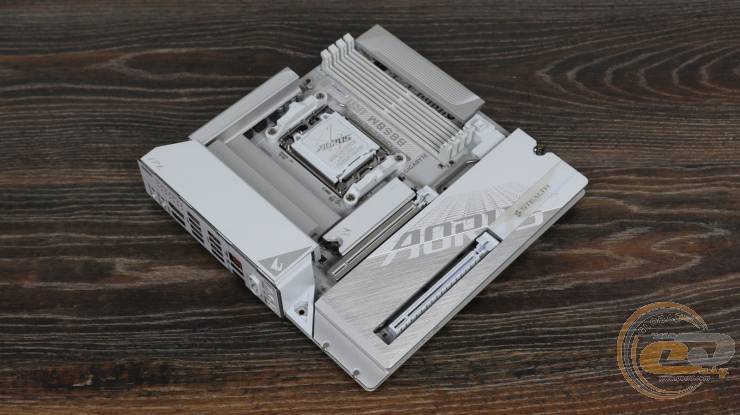

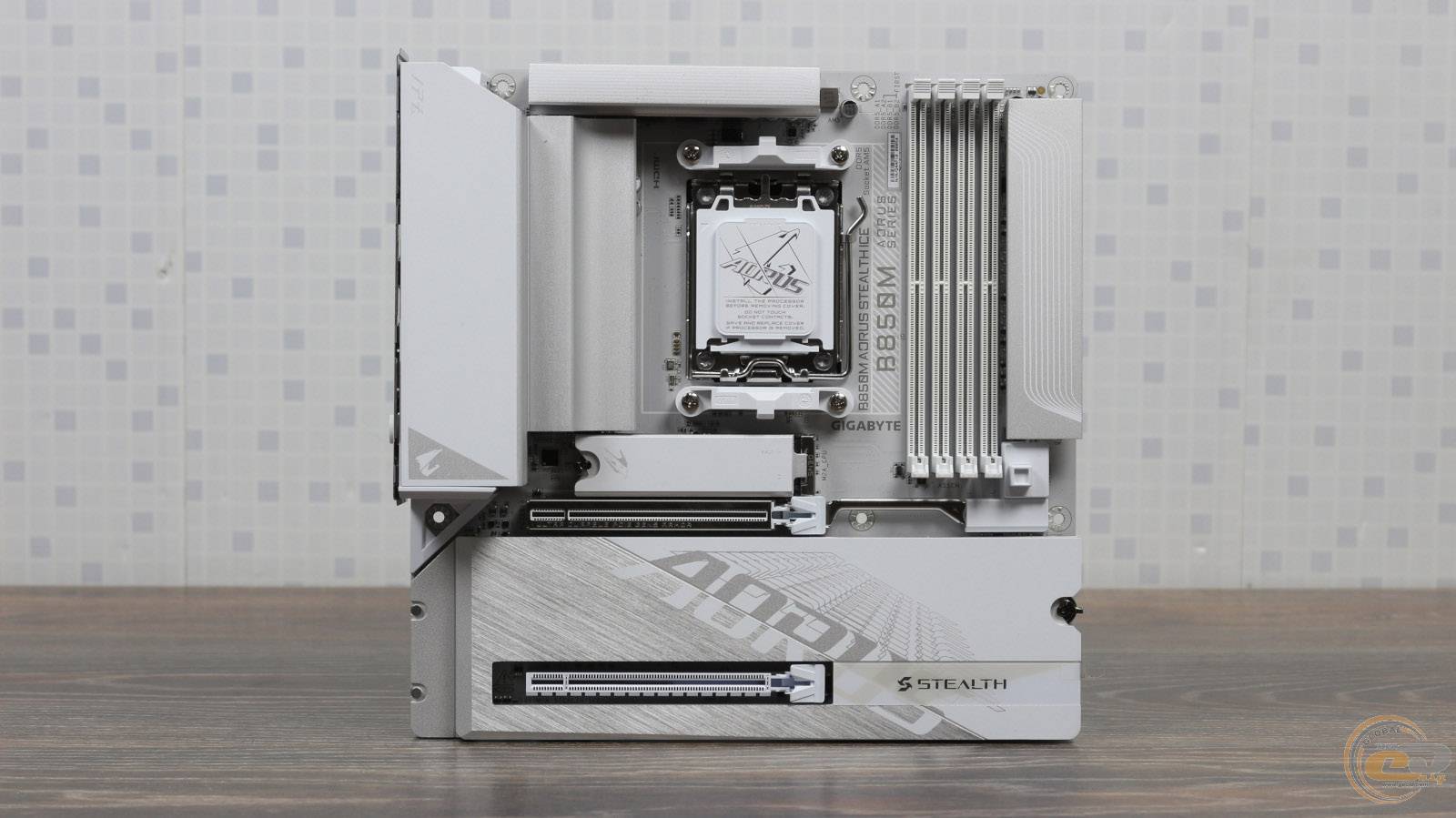

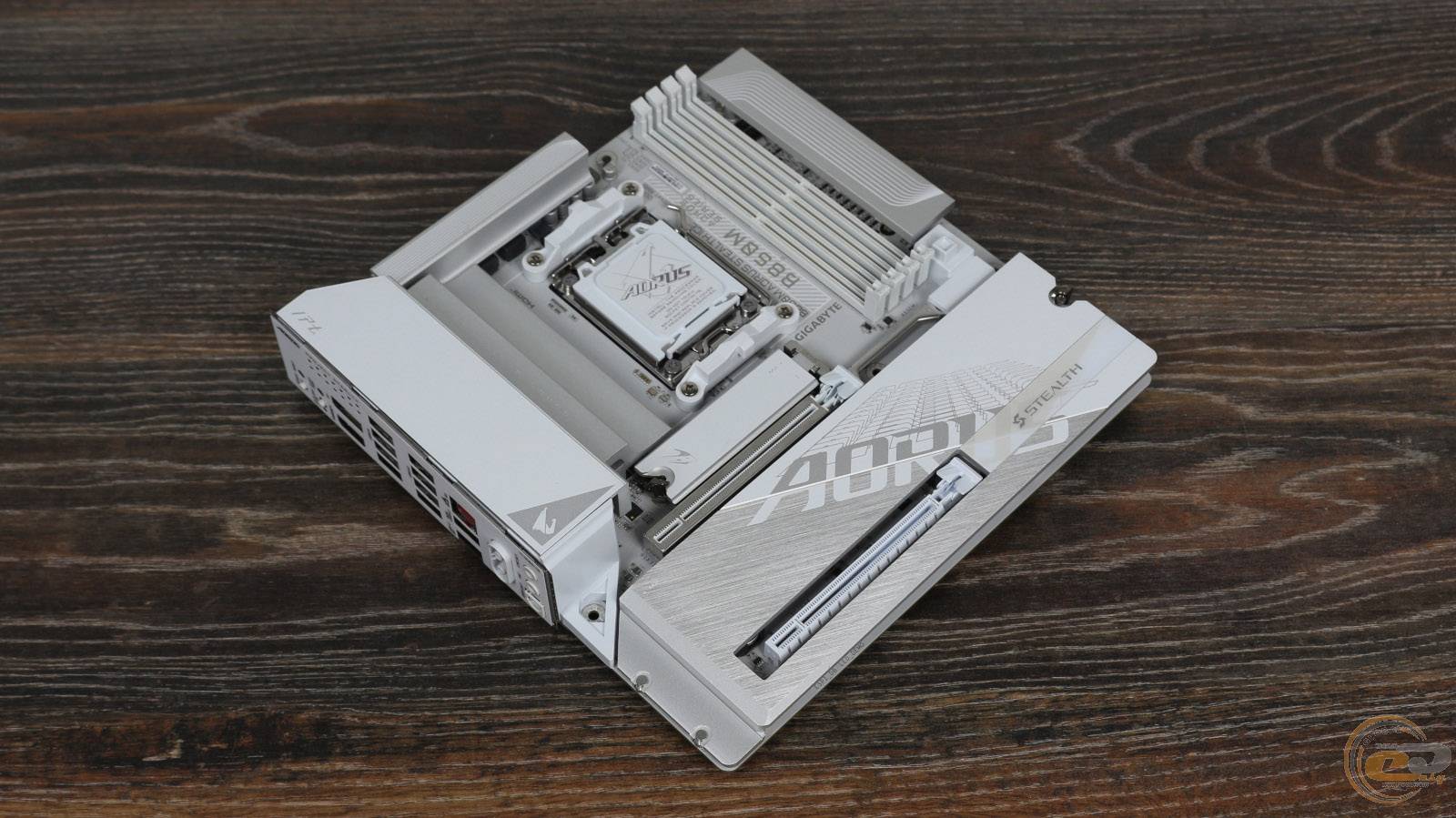

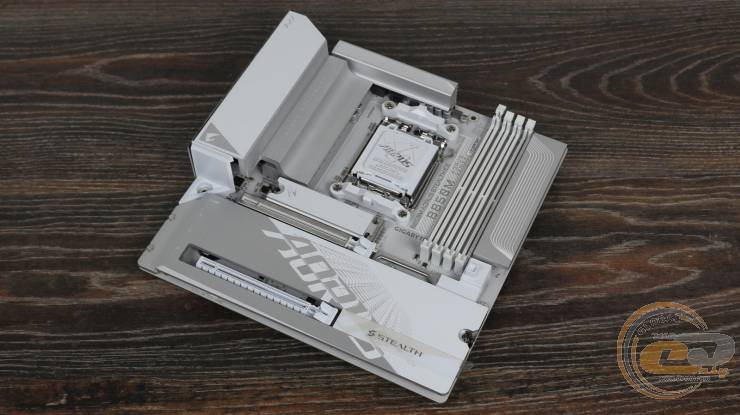

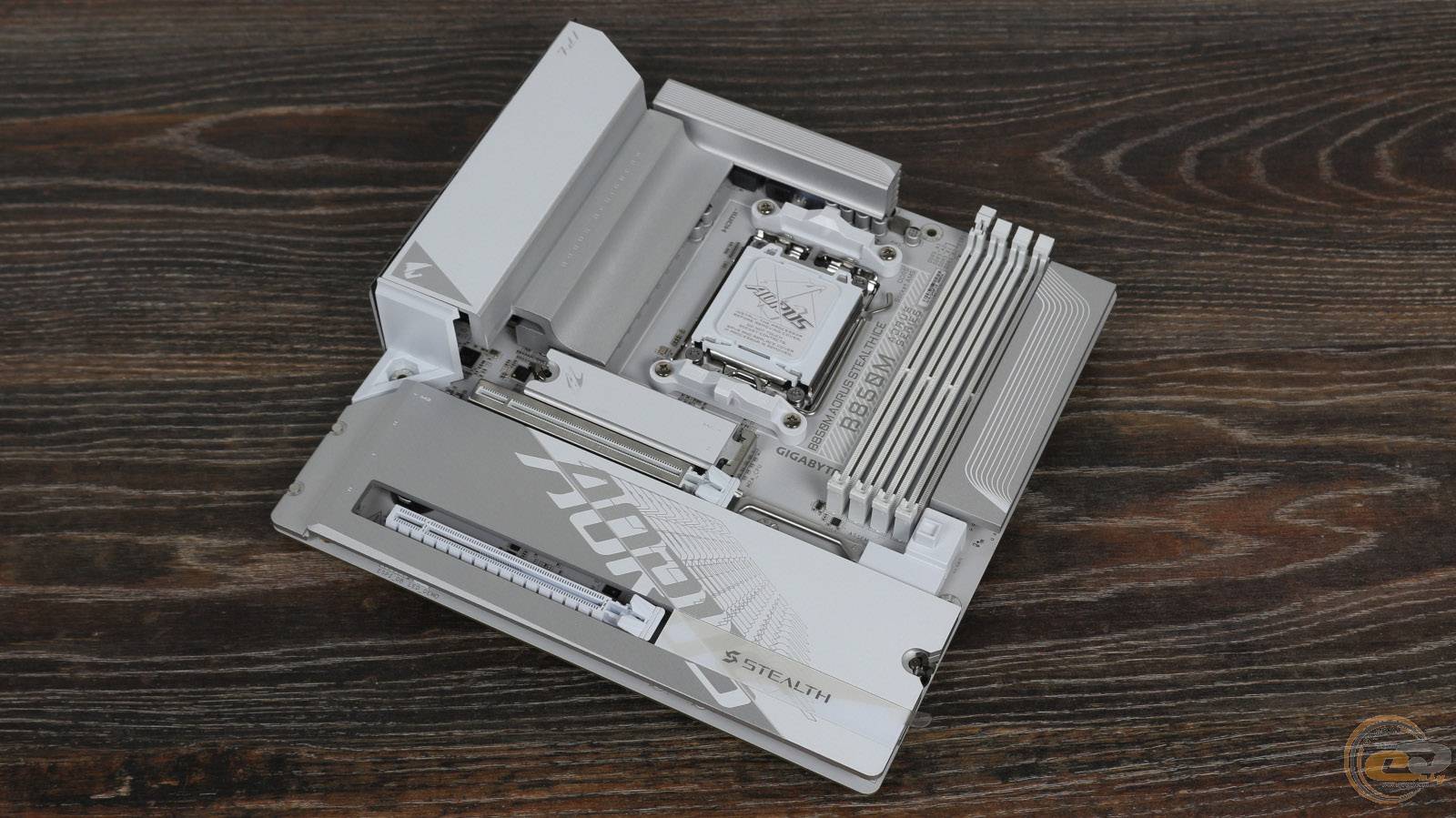

Общий дизайн GIGABYTE B850M AORUS STEALTH ICE можно охарактеризовать как достаточно сдержанный. Производитель использовал бело-серую цветовую гамму, которая в сочетании с отсутствием разъемов для подключения кабелей на лицевой стороне гарантирует продукту максимально гармоничный вид. Габариты этой материнской платы соответствуют форм-фактору microATX.

Зона подсветки на GIGABYTE B850M AORUS STEALTH ICE скрывается под декоративной металлической панелью у слотов ОЗУ. Она поддерживает RGB Fusion, что позволяет настроить и синхронизировать иллюминацию с другими компонентами.

Собственную подсветку получится реализовать с помощью трех разъемов для ARGB светодиодных лент и одного для RGB светодиодных лент, имеющихся на плате.

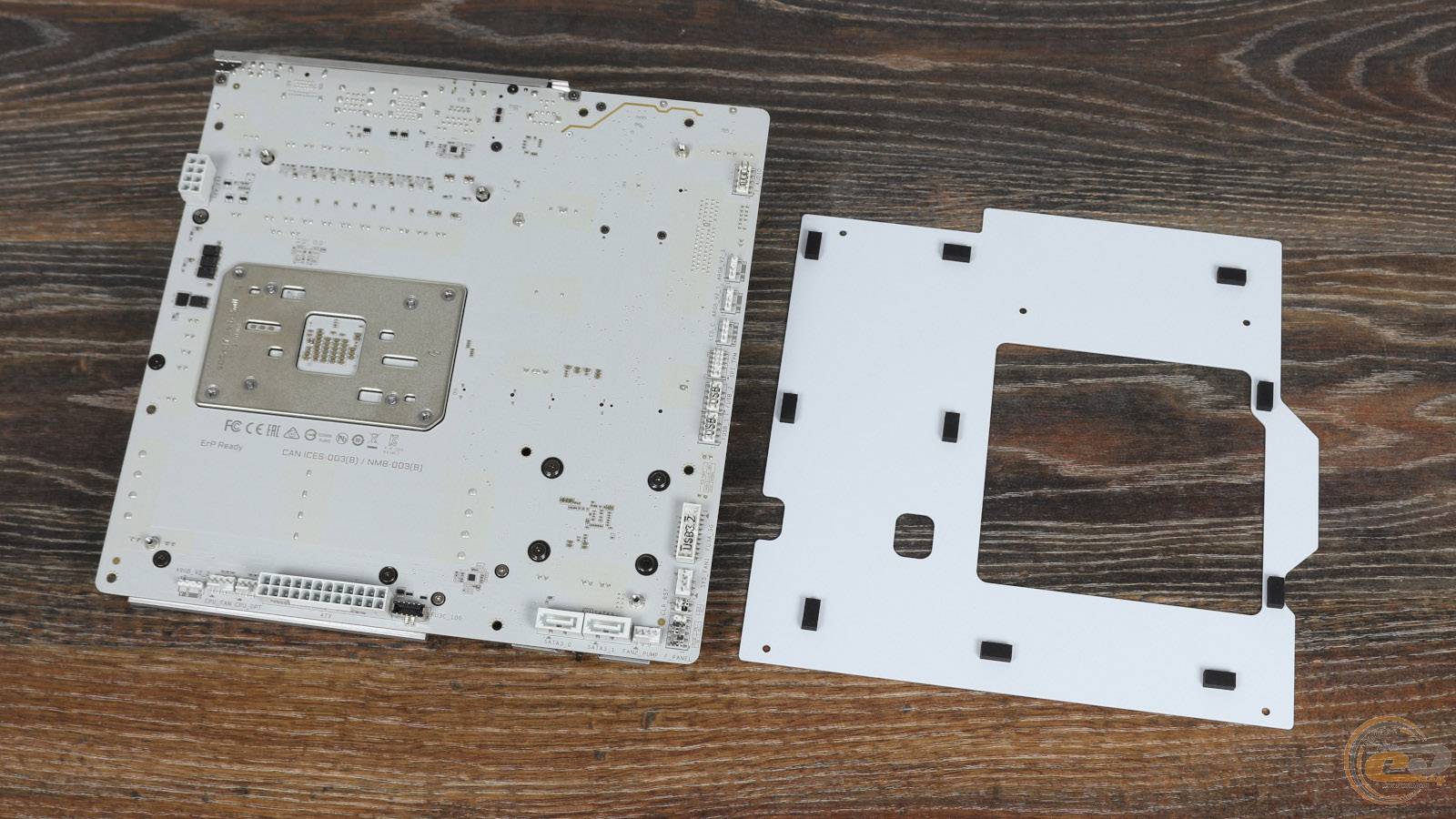

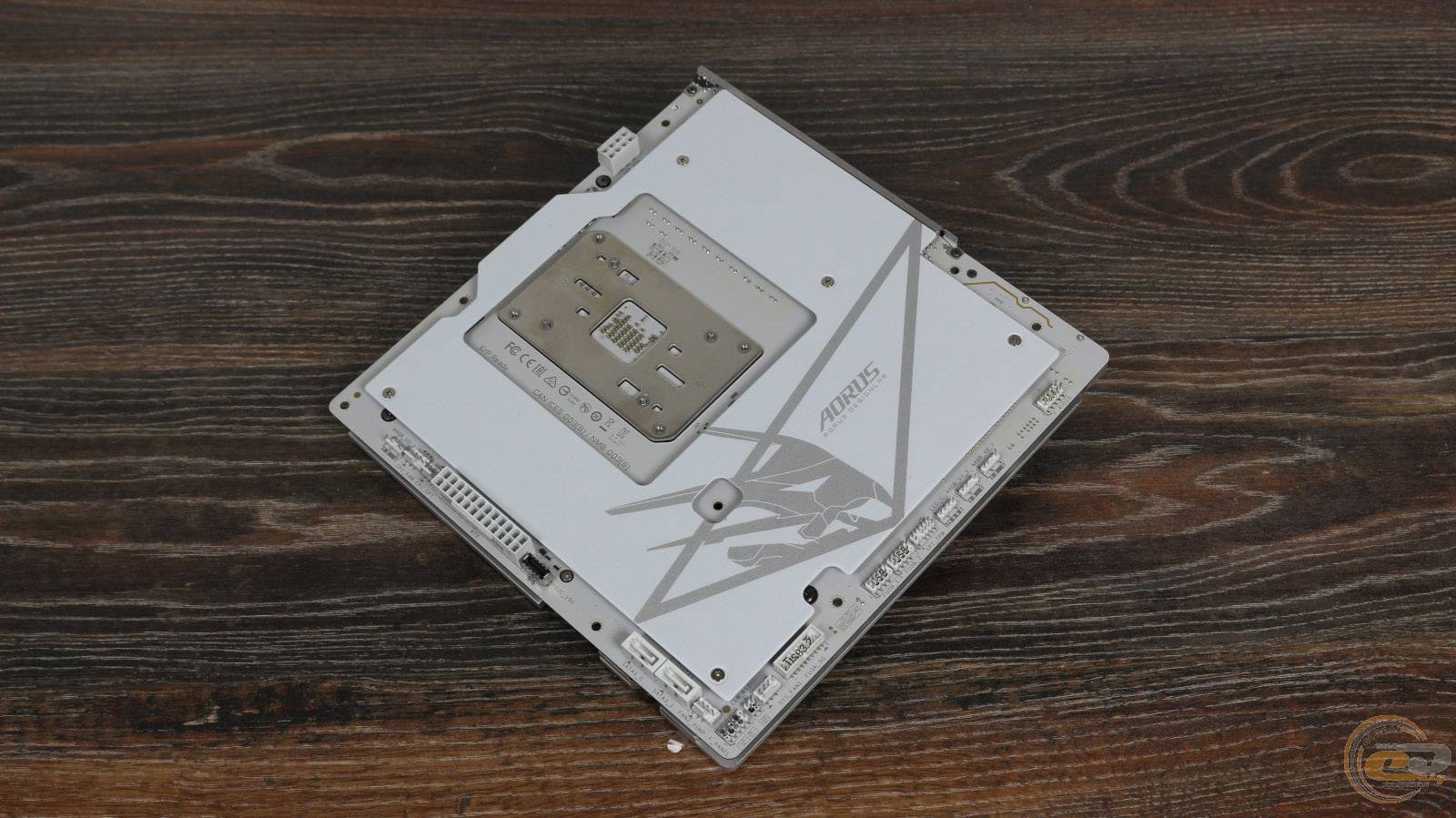

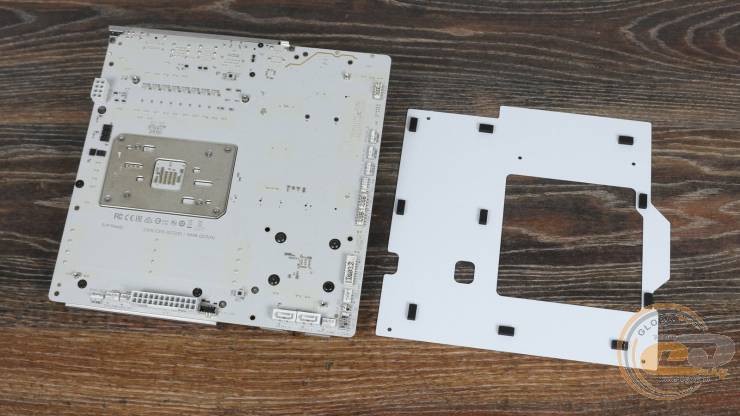

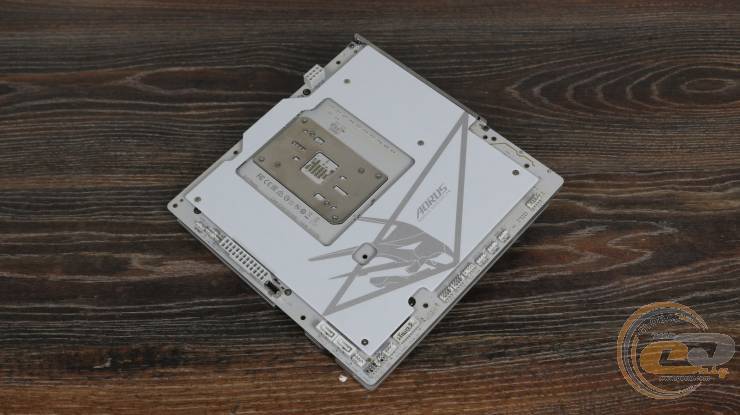

На обороте платы нас встречает металлическая защитная пластина, декорированная в стиле AORUS.

Из-за отсутствия на пластине термопрокладок, она не отводит тепло от элементов на плате, а только защищает ее от изгиба или физического повреждения компонентов.

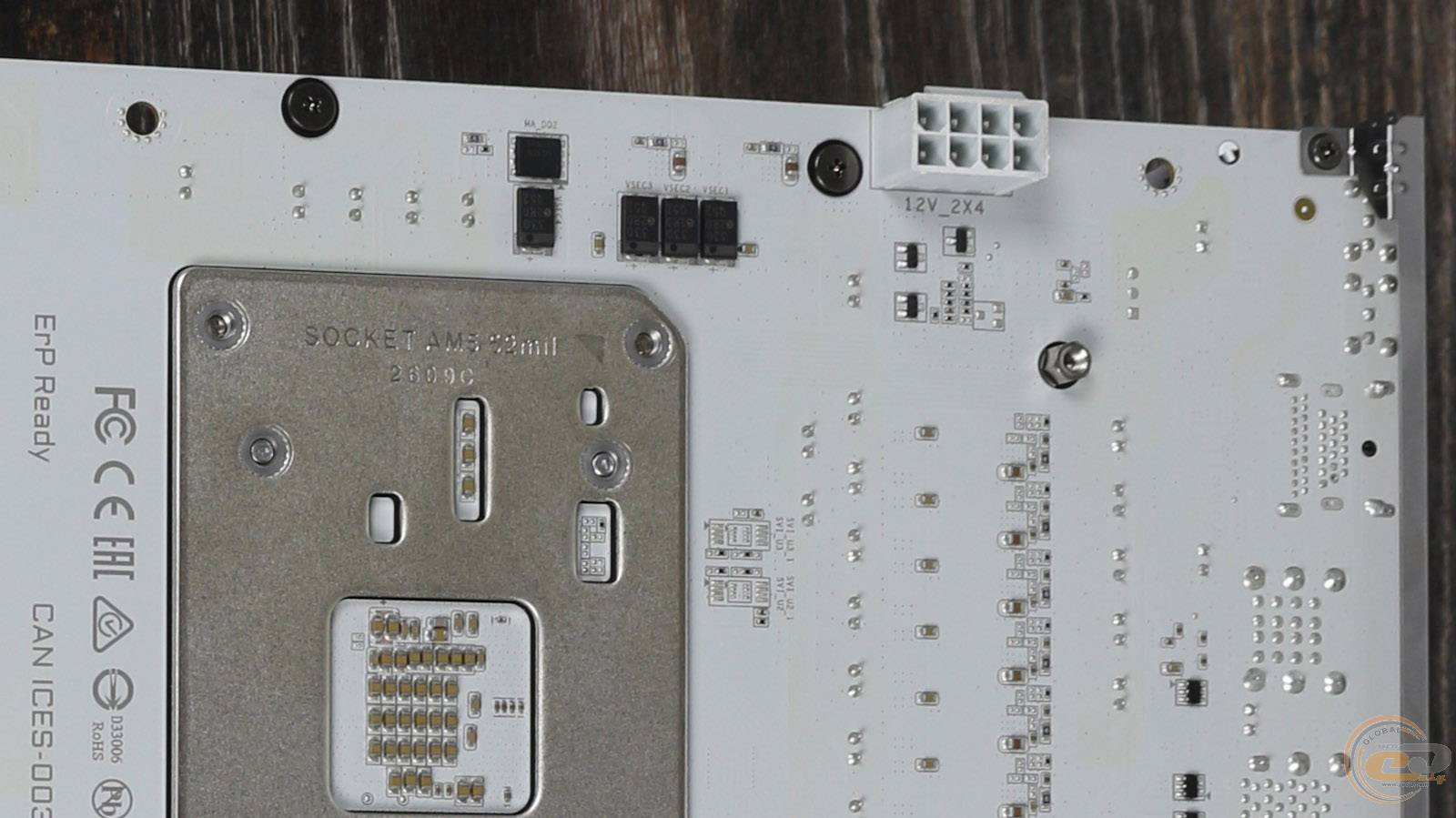

С этой стороны плата имеет стандартную опорную пластину процессорного разъема, крепежные винты радиаторов и все необходимые пользователю разъемы.

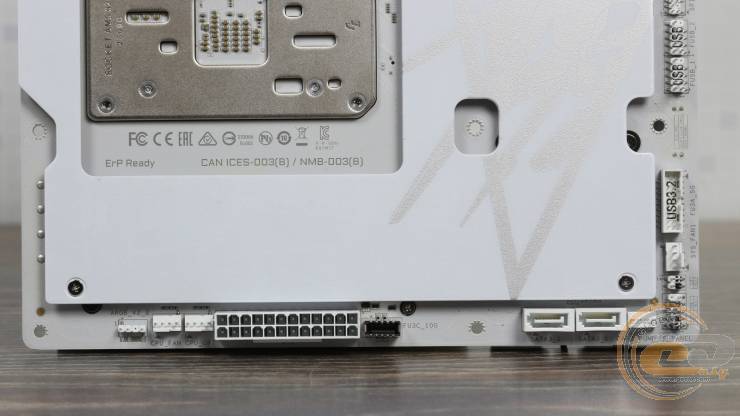

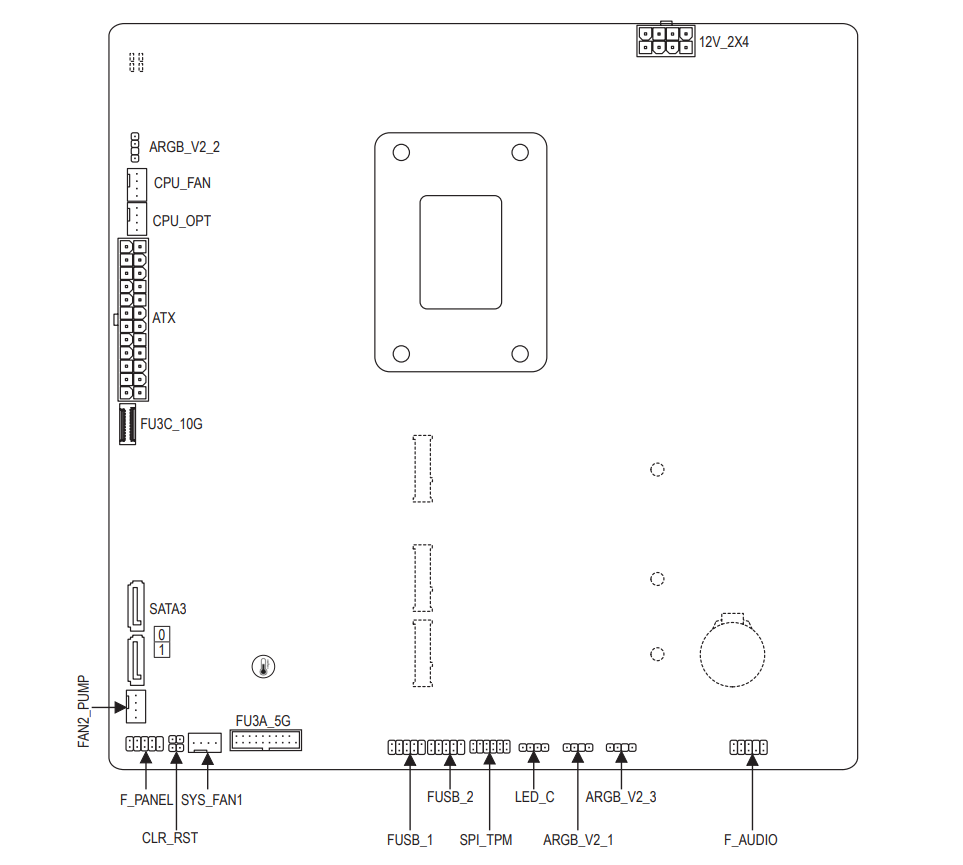

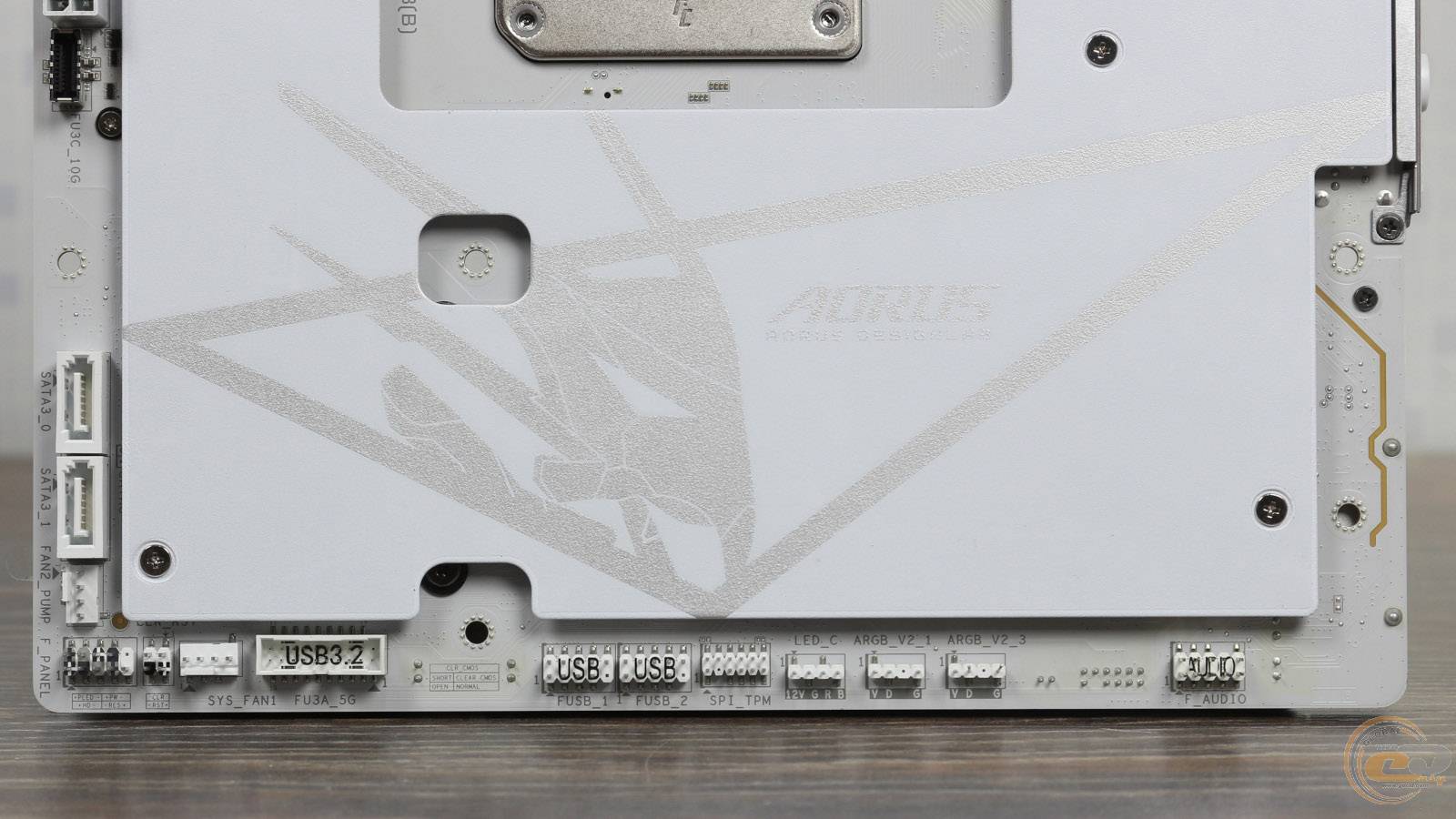

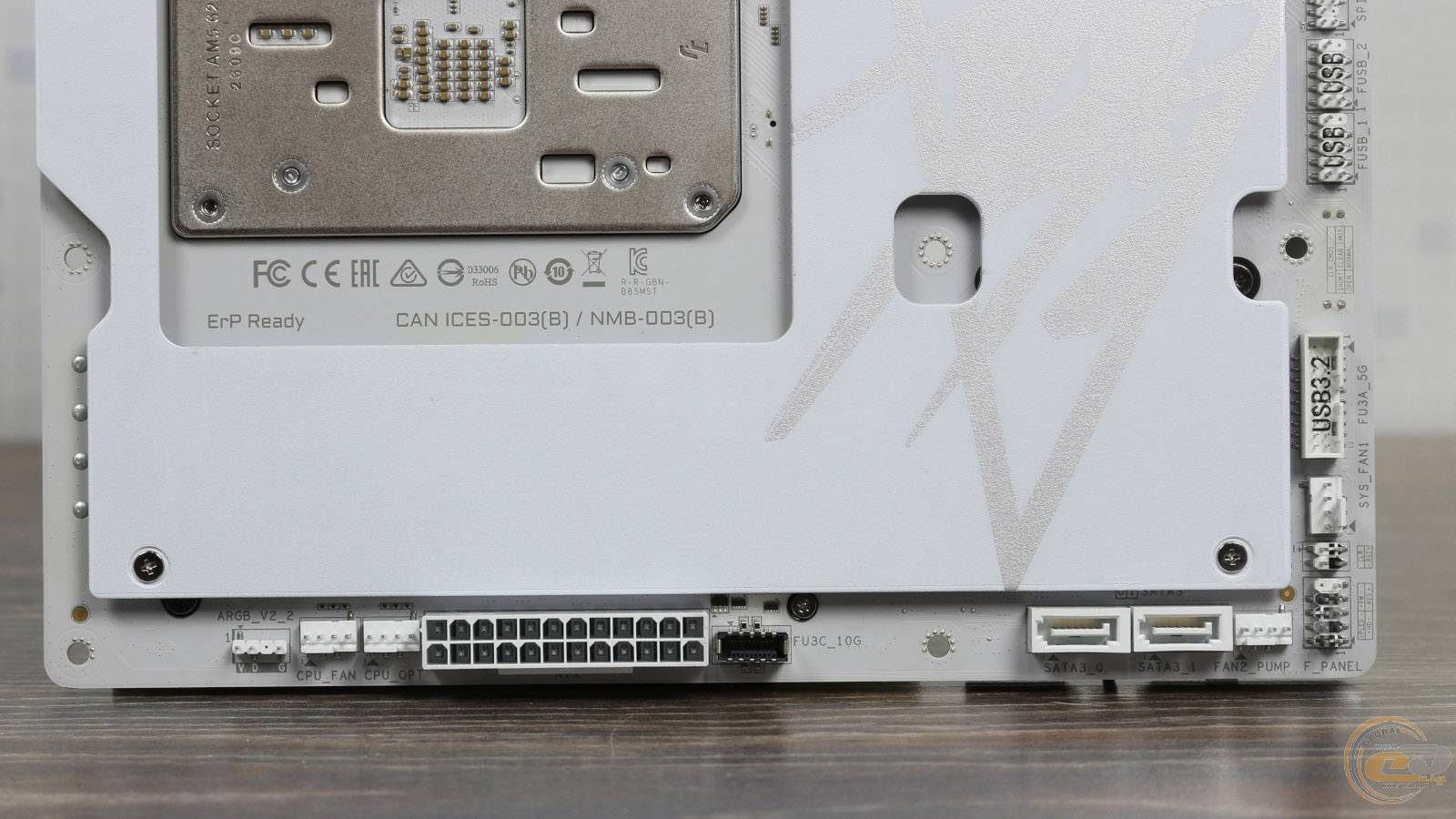

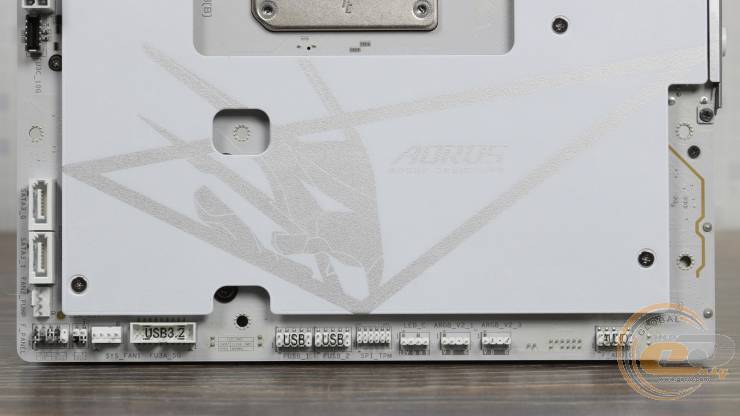

Снизу здесь присутствует: колодка подключения кнопок и индикации фронтальной панели, контакты сброса настроек BIOS, перемычка Reset, разъем для подключения модуля ТРМ, разъем для светодиодной ленты и два ARGB-разъема, а также колодка подключения аудио-разъемов передней панели.

Рядом с ними можно увидеть две колодки для активации портов USB 2.0 и одну для USB 3.2 Gen 1.

Левый край героини обзора оснащен одним разъемом для ARGB-светодиодной ленты. Здесь же расположены два вертикальных порта SATA III и вертикальный разъем для подключения порта USB 3.2 Gen 2 Type-C.

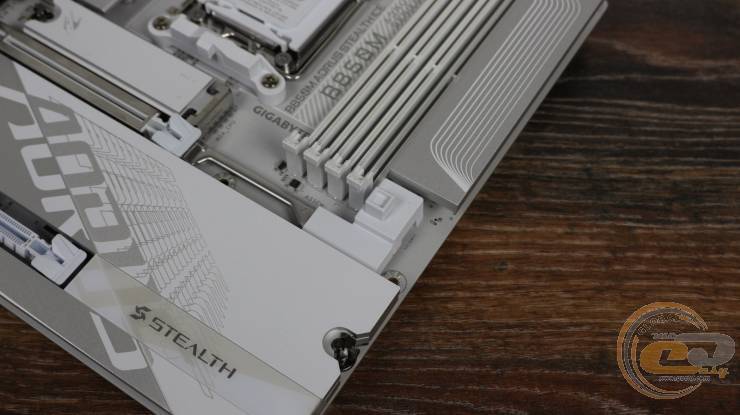

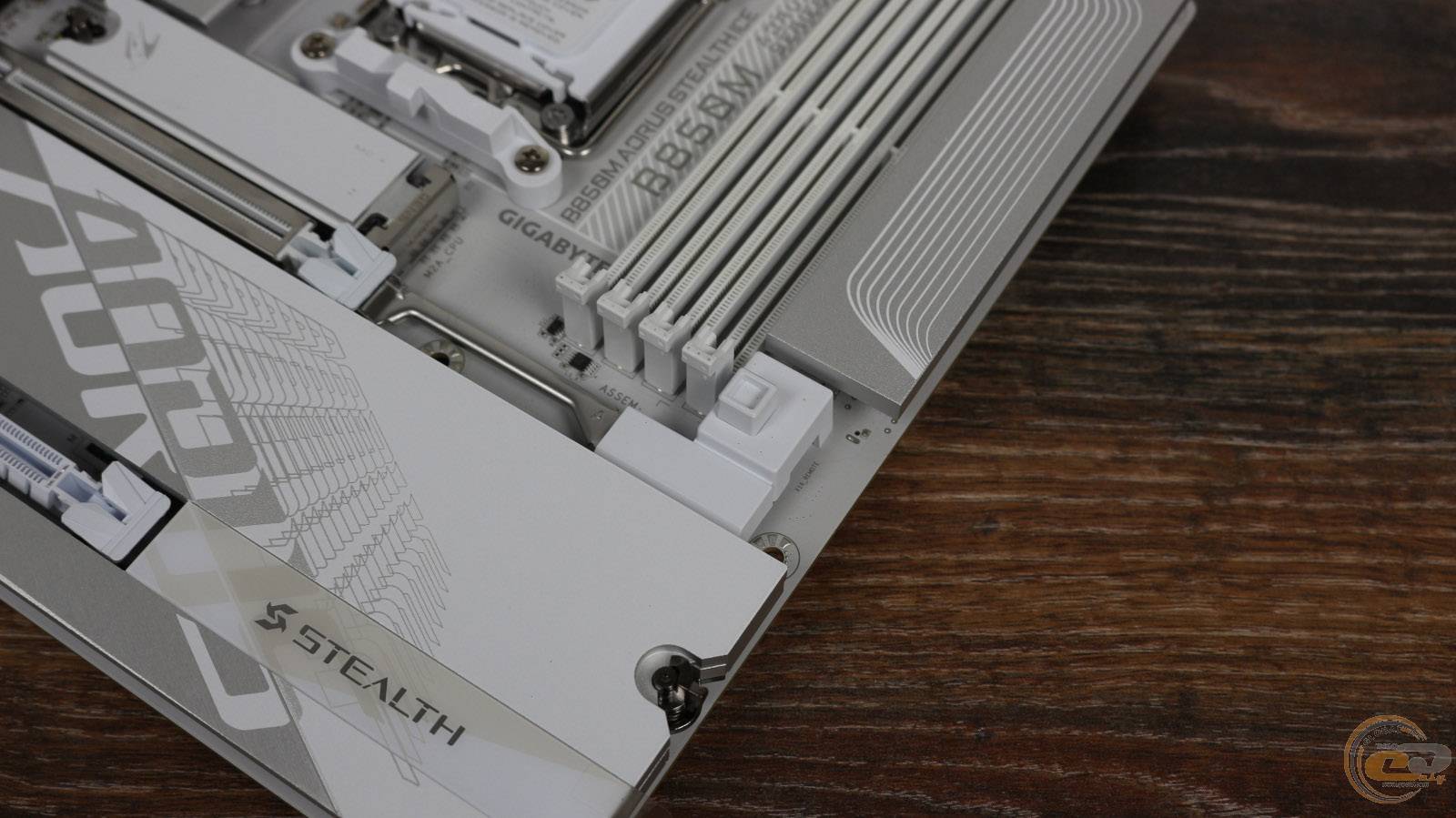

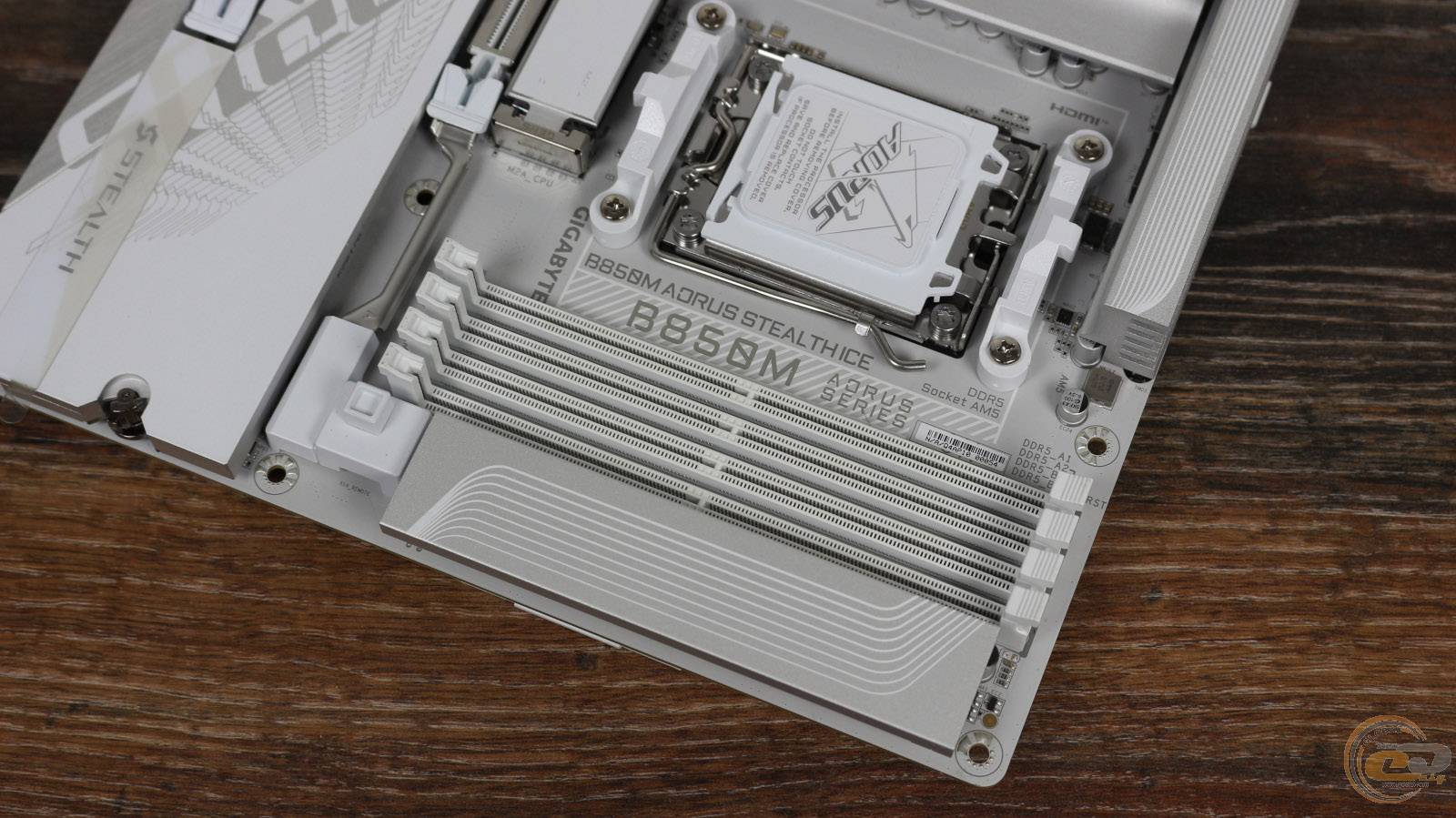

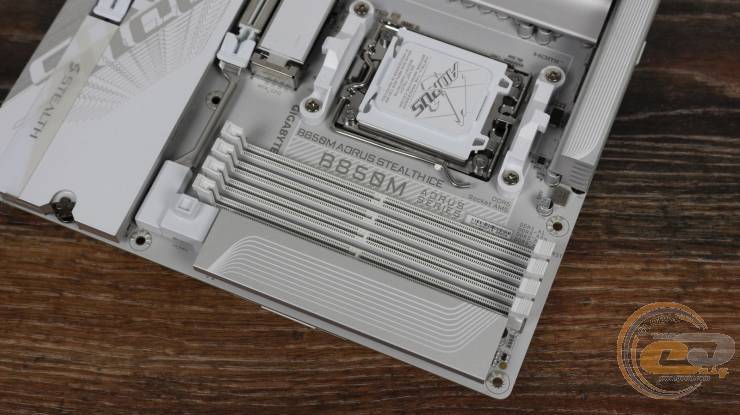

GIGABYTE B850M AORUS STEALTH ICE для установки модулей оперативной памяти стандарта DDR5 имеет четыре DIMM-слота. Для упрощения монтажа фиксаторы имеются только с одной стороны. Поддерживаются модули с быстродействием до 8200 МТ/с, а максимальный общий объем может составлять 256 ГБ. Не будем забывать и о поддержке профилей разгона памяти AMD EXPO.

Практически в верхнем углу платы находятся диагностические светодиодные индикаторы.

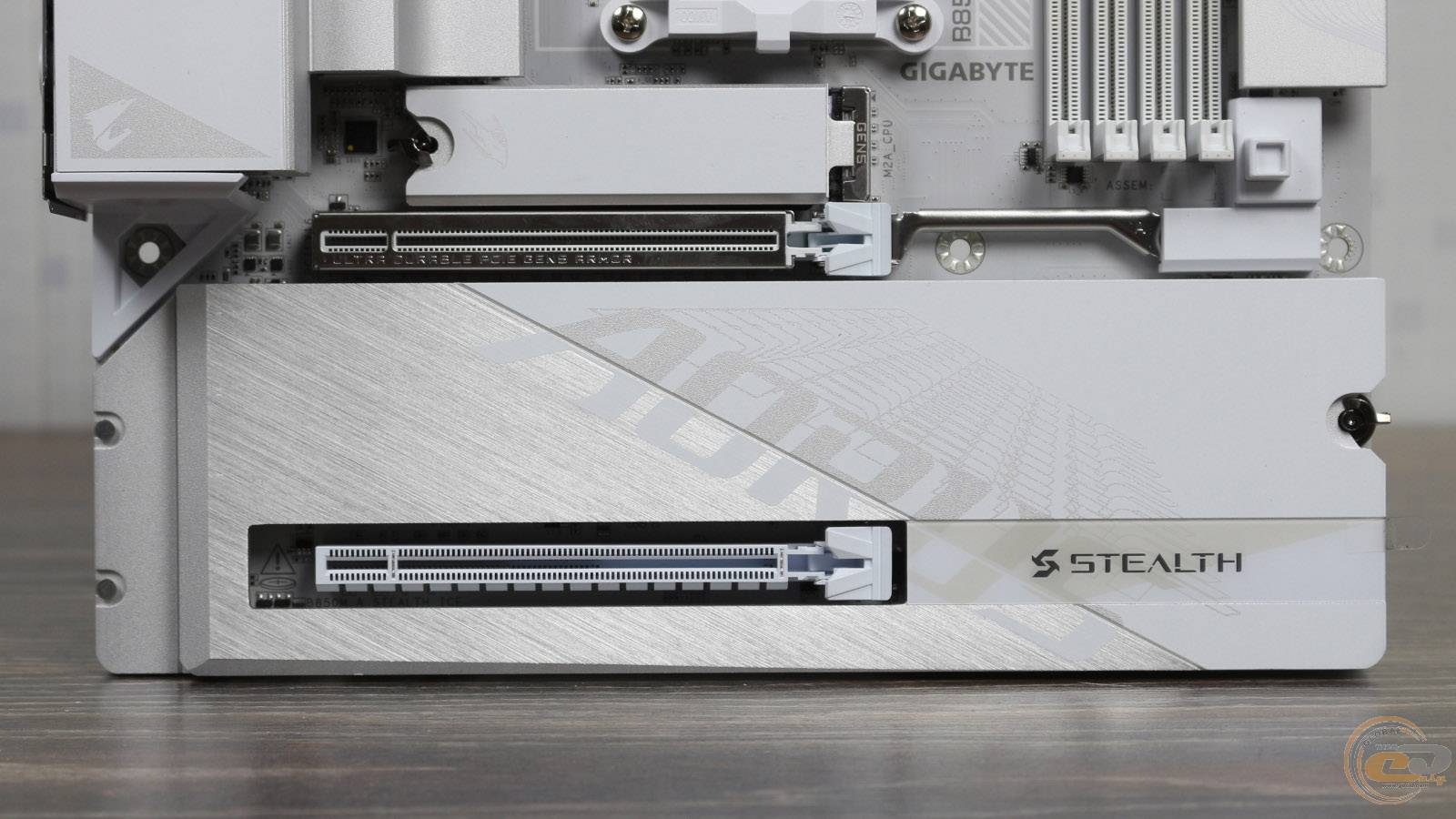

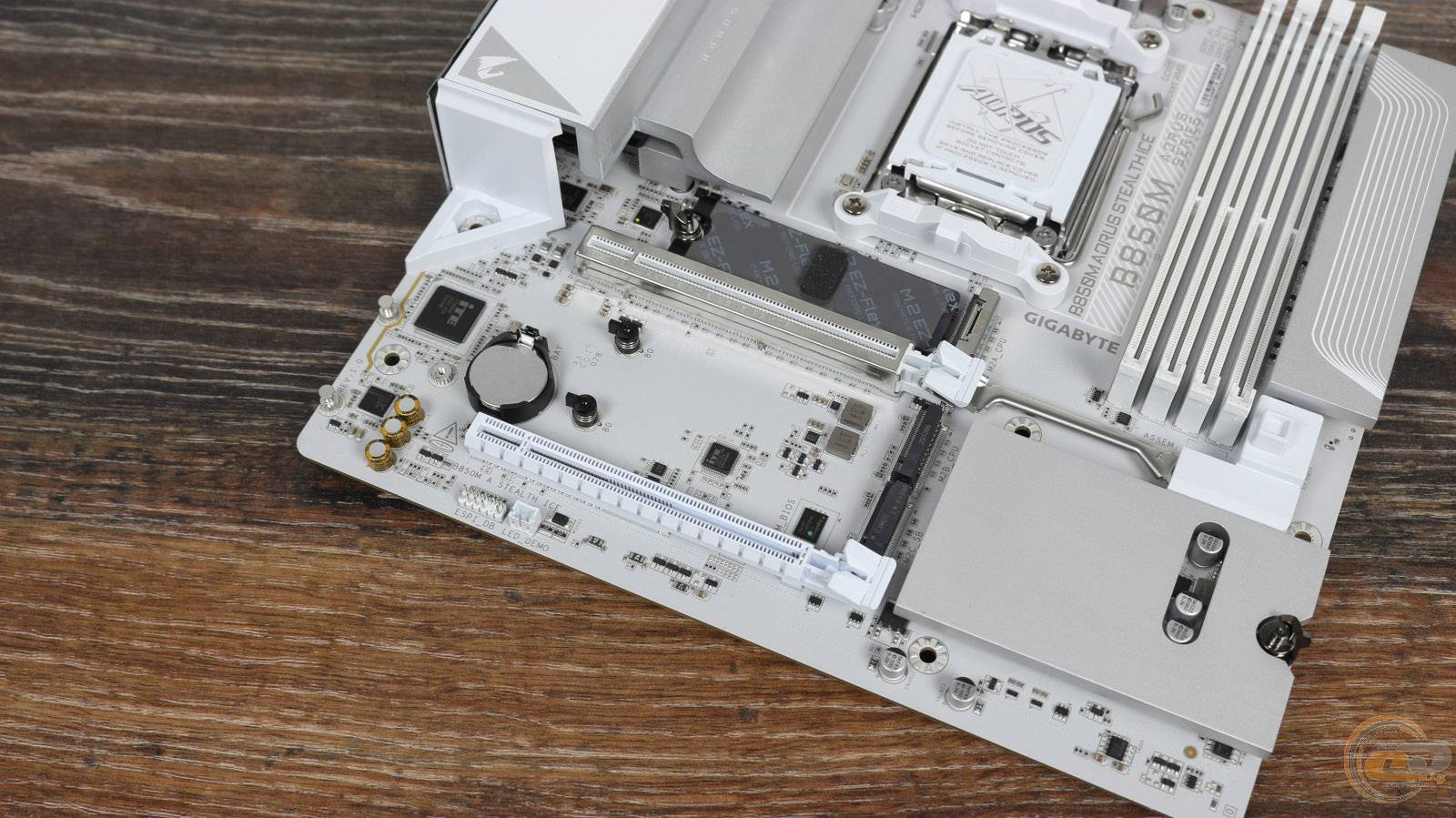

Для расширения функциональности GIGABYTE B850M AORUS STEALTH ICE имеются два слота:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x4).

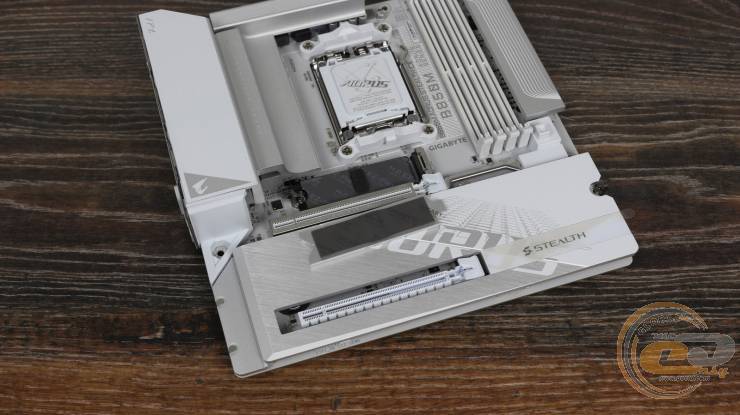

Верхний слот усилен металлическим кожухом, имеет 16 линий стандарта PCIe 5.0 и называется Ultra Durable Slot X.

Для облегчения извлечения видеокарты он оборудован механизмом с кнопкой под названием EZ-Latch Plus. А вот нижний слот платы наделен только 4 линиями PCIe 4.0 и получил обычный фиксатор.

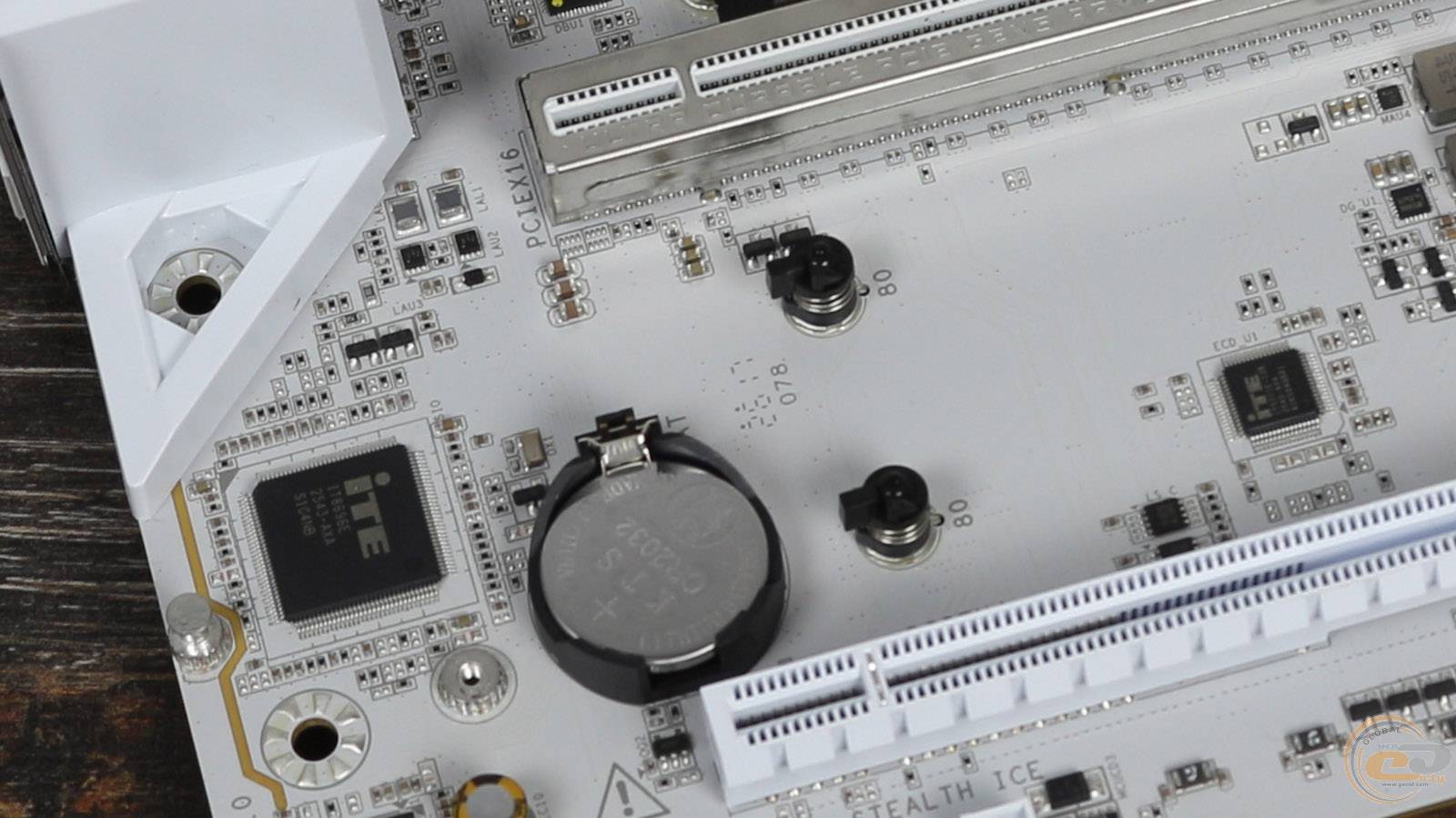

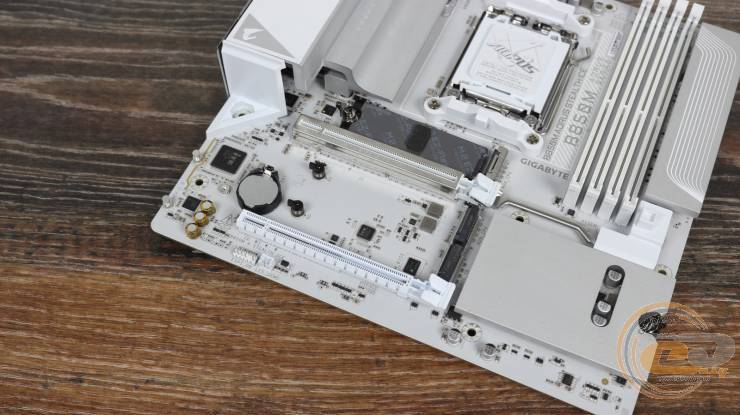

Доступ к батарейке CMOS из-за ее размещения рядом со слотами PCI Express может быть заблокирован графическим адаптером.

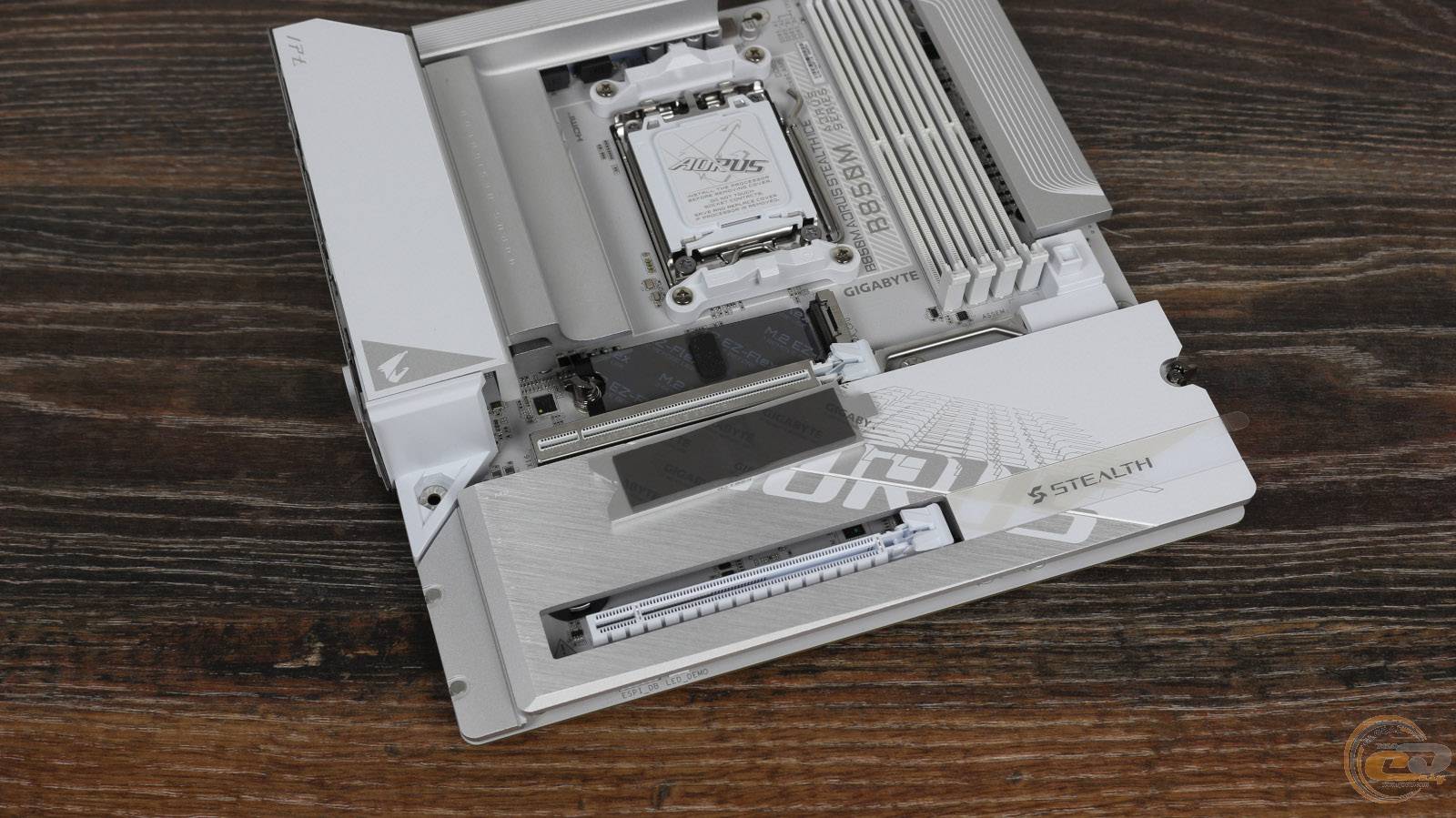

Материнская плата GIGABYTE B850M AORUS STEALTH ICE предлагает три слота для размещения M.2-накопителей.

Верхний слот поддерживает режим PCIe 5.0 x4, а остальные работают в режиме PCIe 4.0 x4. Установить на эту модель высокоскоростной SSD не форм-фактора M.2 2280 не получится. Для упрощения установки накопителей предусмотрены фиксаторы M.2 EZ-Latch Plus.

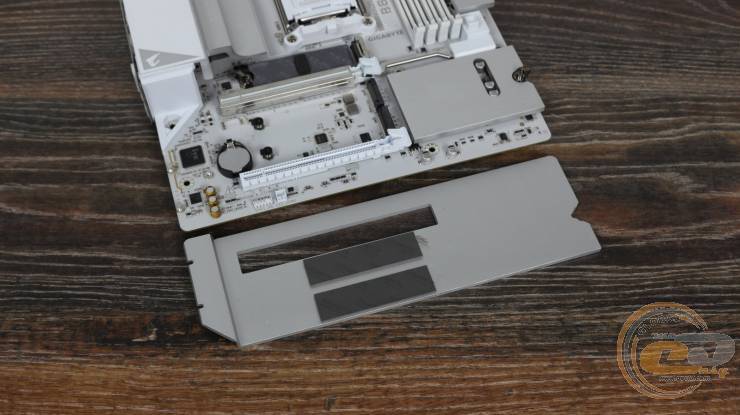

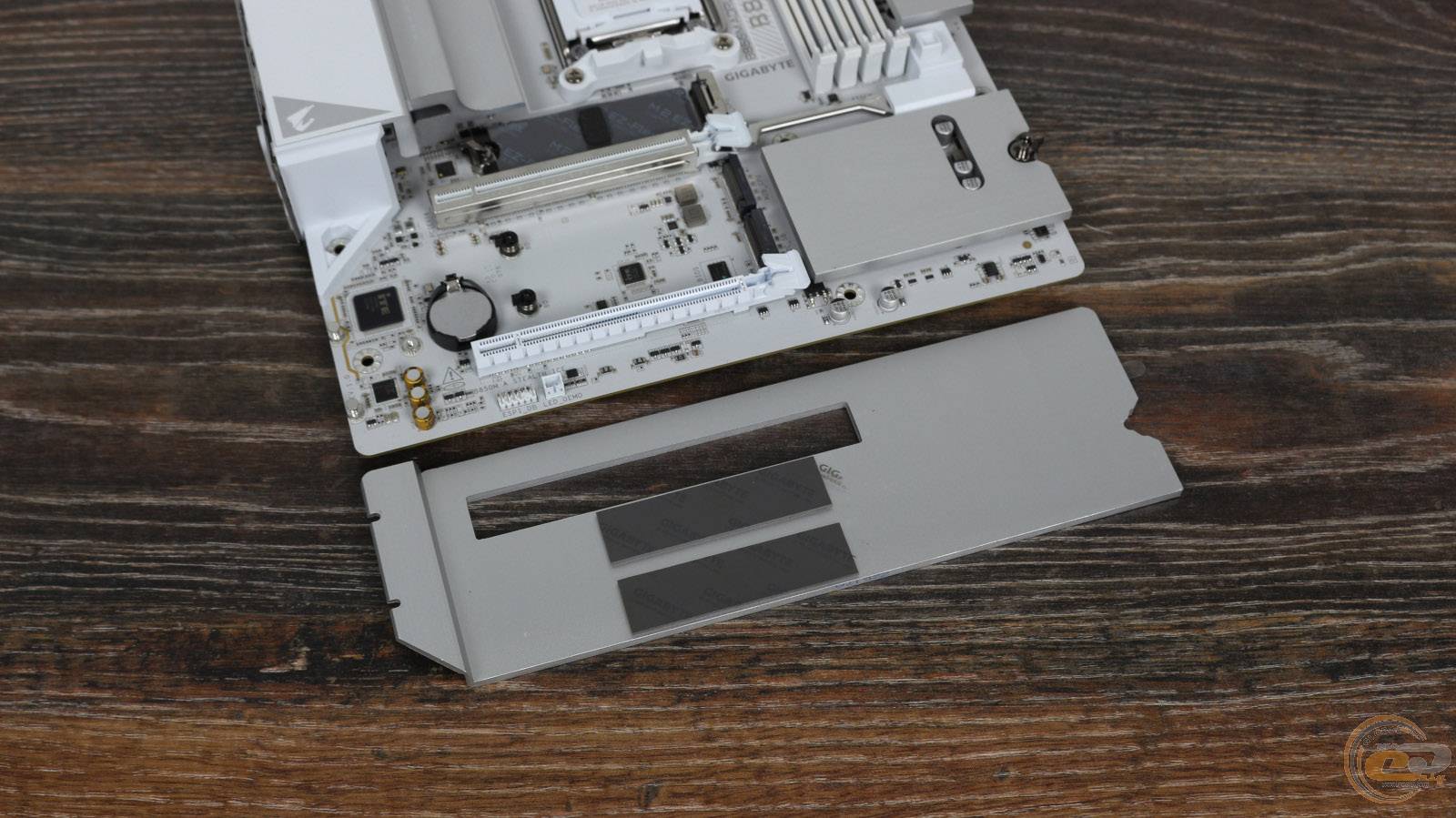

Охлаждение всех высокоскоростных накопителей на плате возложено на два отдельных радиатора. Они оба получили безвинтовой крепеж M.2 EZ-Latch Click и разместили на себе термопрокладки для эффективного отвода тепла.

В систему охлаждения GIGABYTE B850M AORUS STEALTH ICE вошли: толстый прямоугольный радиатор на чипсете, два радиатора для M.2-накопителей и два алюминиевых радиатора на элементах подсистемы питания. Также производитель разместил на элементах подсистемы питания термопрокладки с теплопроводностью 5 Вт/(м·К).

Защитную пластину на обратной стороне героини обзора здесь не учитываем, ведь в охлаждении элементов платы она не участвует.

При длительной нагрузке 170-ваттного AMD Ryzen 9 7900X в Stress FPU, при температуре окружающей среды на уровне 29°С, ключевые элементы платы достигли следующих температурных значений:

• радиатор охлаждения чипсета – 45°C;
• верхний радиатор охлаждения элементов подсистемы питания – 54°C;
• боковой радиатор охлаждения элементов подсистемы питания – 63°C;
• дроссели сверху – 60°C;
• дроссели сбоку – 65°C.

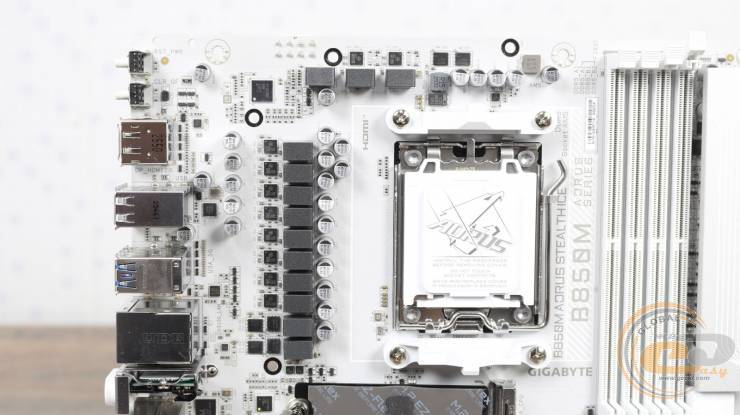

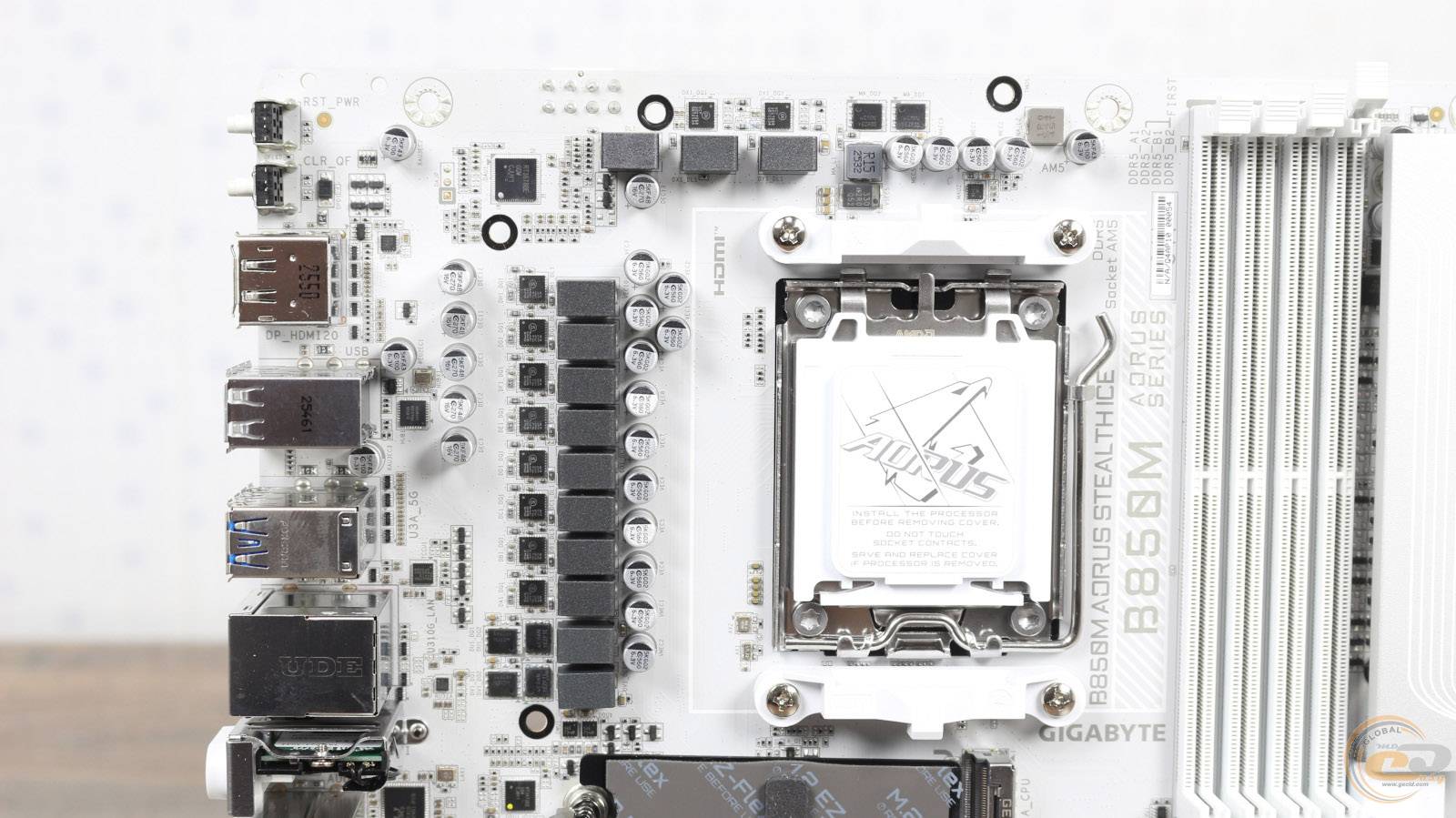

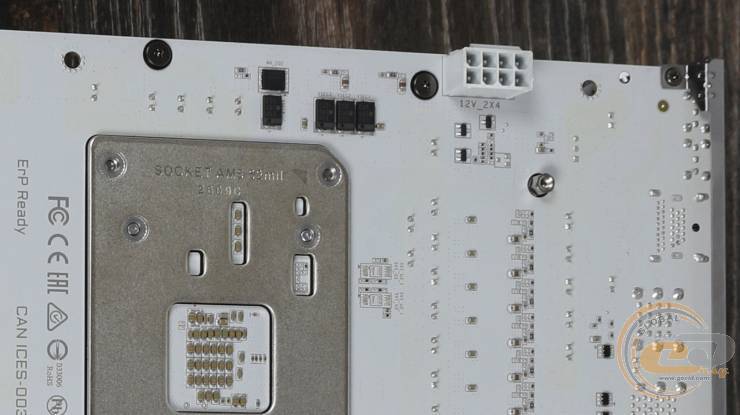

За питание процессора на этой модели отвечает один 8-контактный разъем ATX12V. Схема питания на GIGABYTE B850M AORUS STEALTH ICE 8 (60 А) + 2 (60 А) + 2-фазная.

Элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей, десяти микросхем ON Semiconductor NCP302155R, а также пяти мосфетов ON Semiconductor NTMFS4C10N (46 A) (один из них размещен на обороте) и двух ON Semiconductor NTMFS4C06N (69 A).

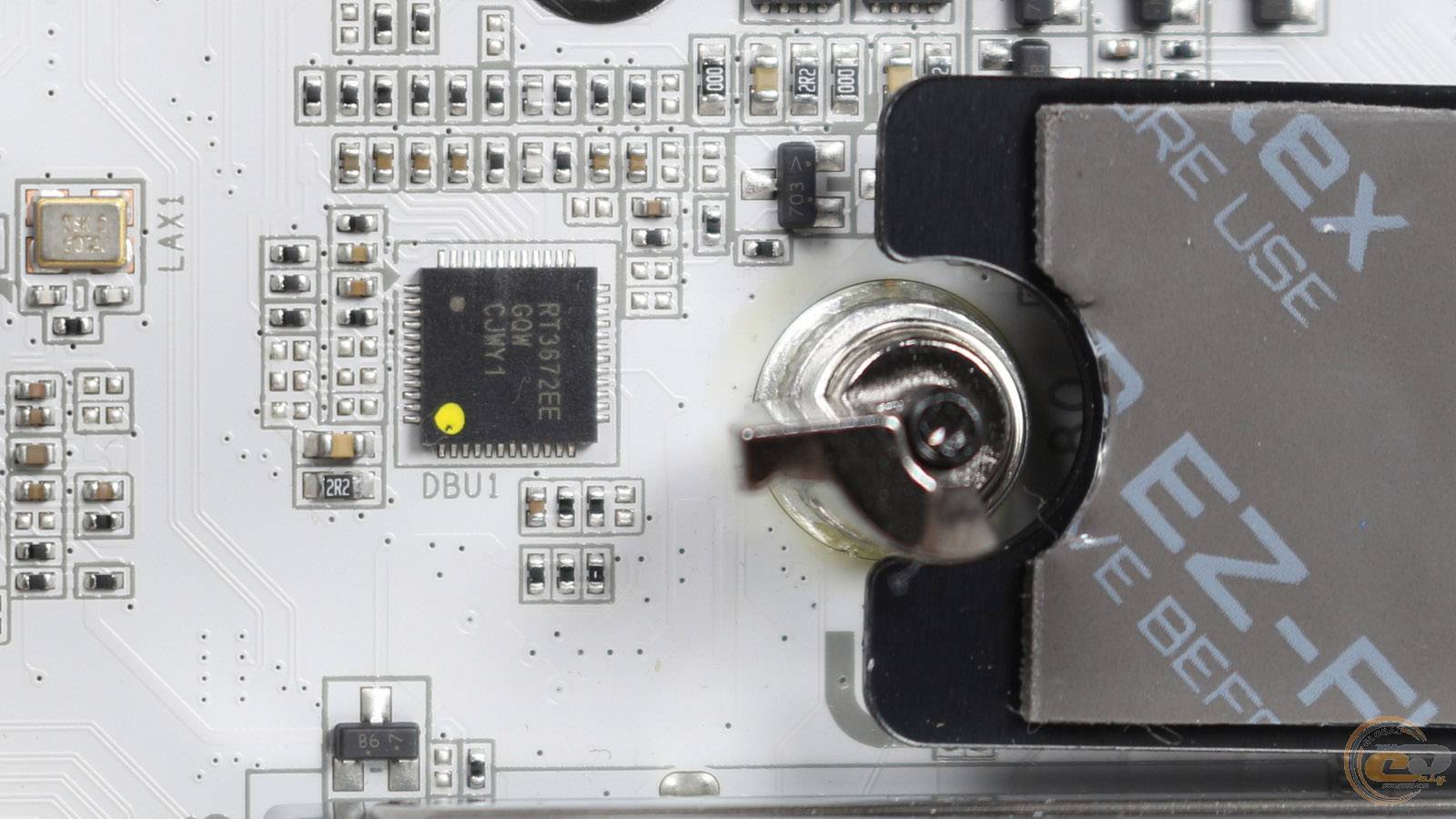

За регулировку напряжения на встроенном в процессор контроллере памяти и подсистеме ввода/вывода чипа отвечает ШИМ-контроллер Richtek Technology RT3672EE.

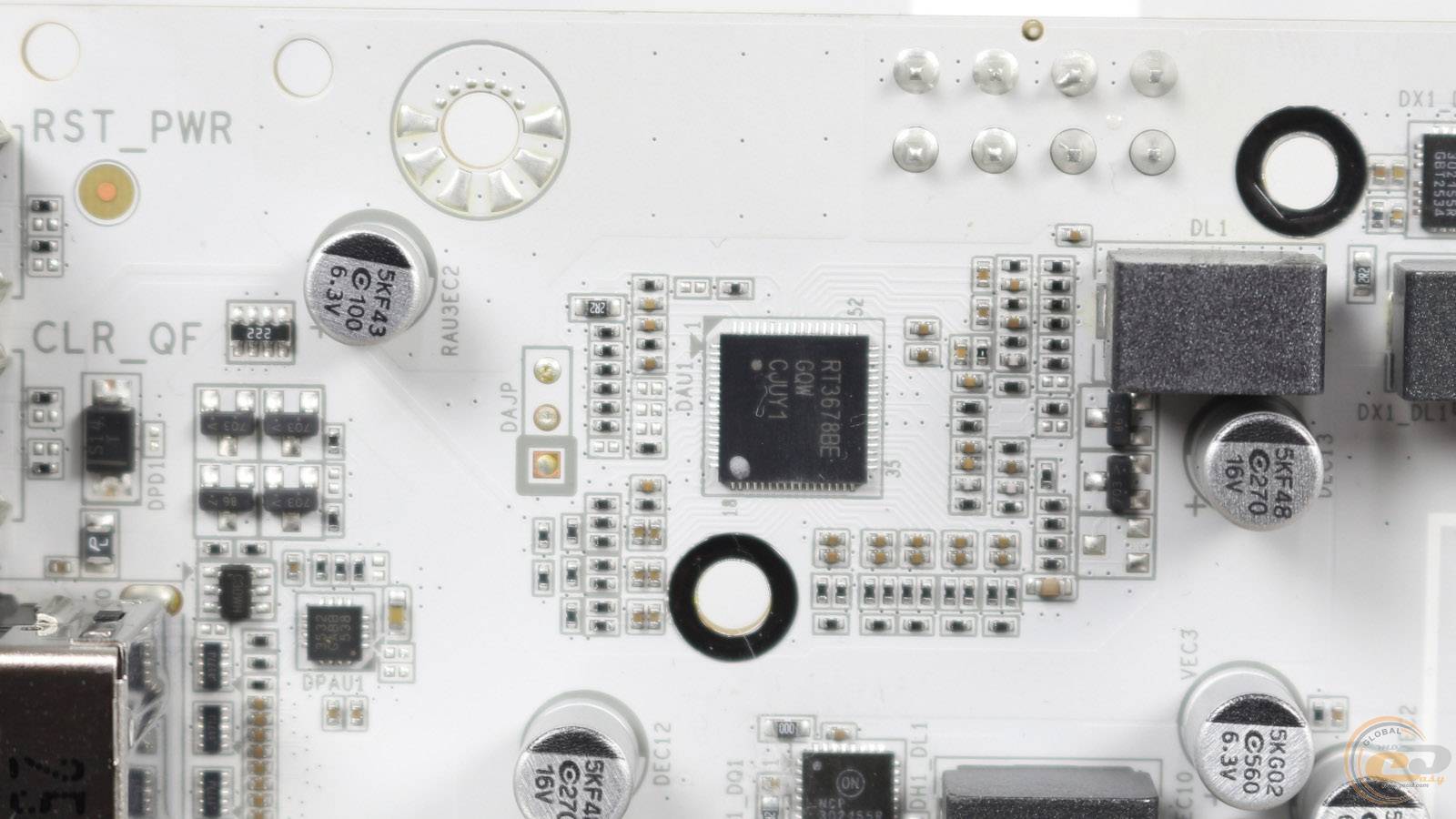

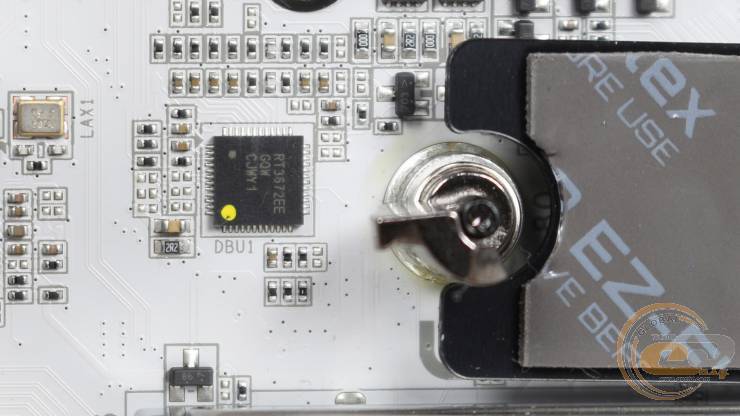

Подсистема питания процессорных ядер управляется ШИМ-контроллером Richtek Technology RT3678BE.

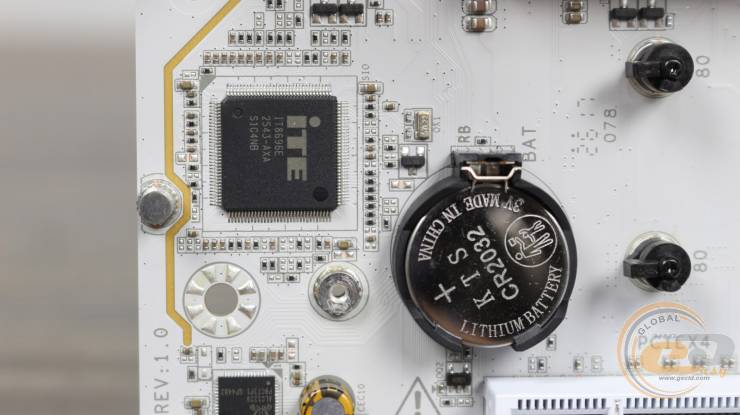

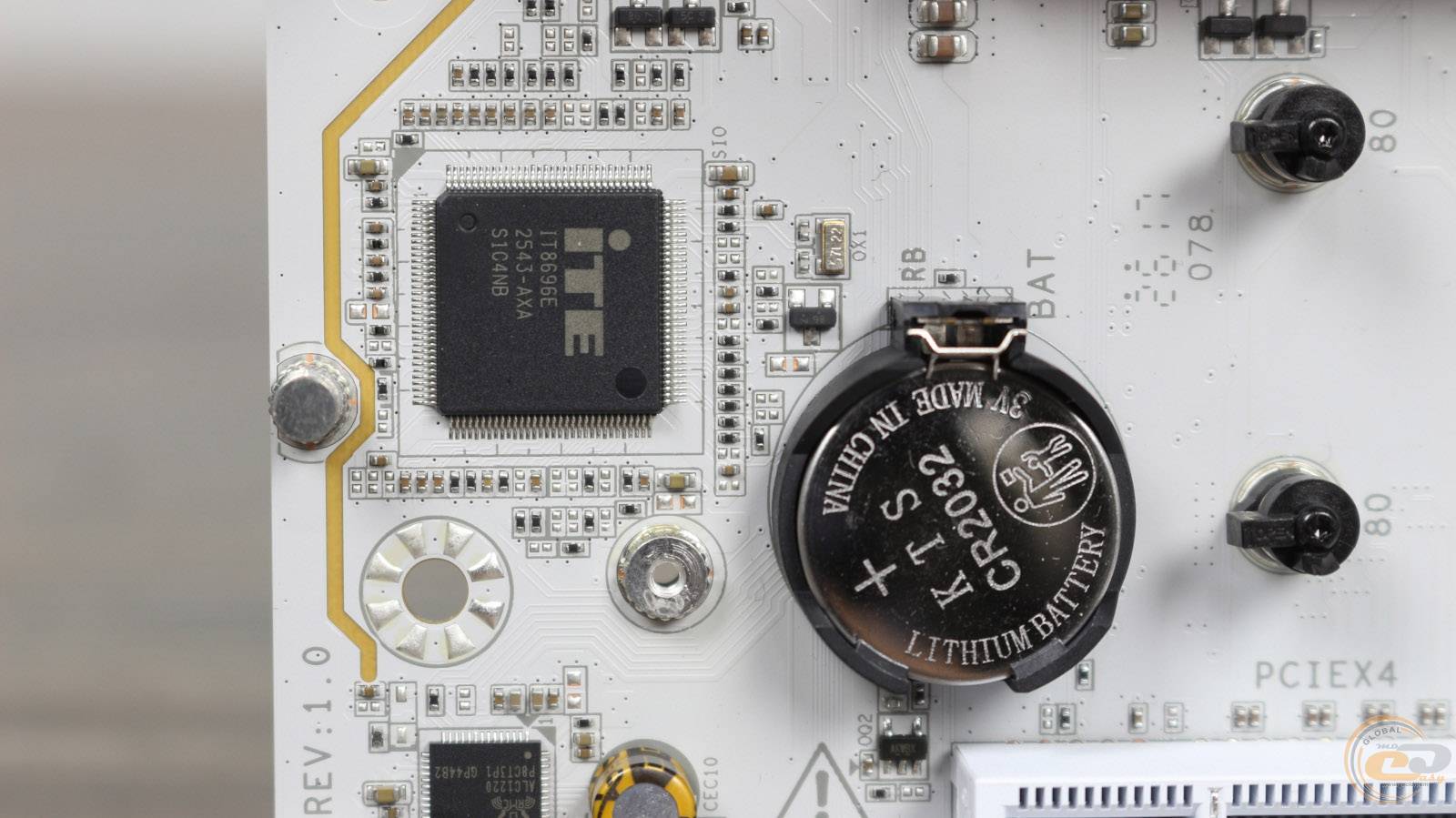

Мультиконтроллер на плате представлен микросхемой ITE IT8696E.

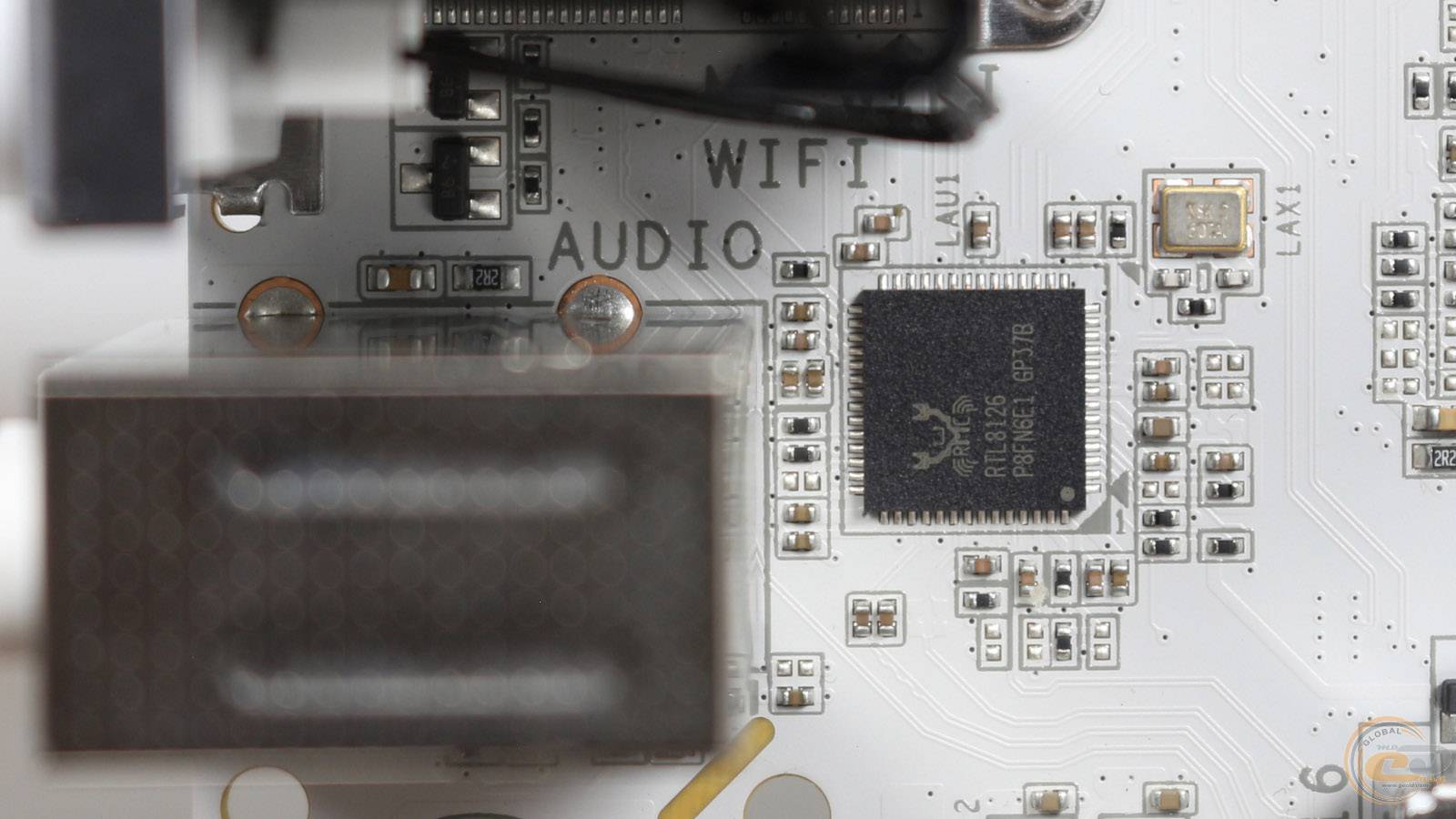

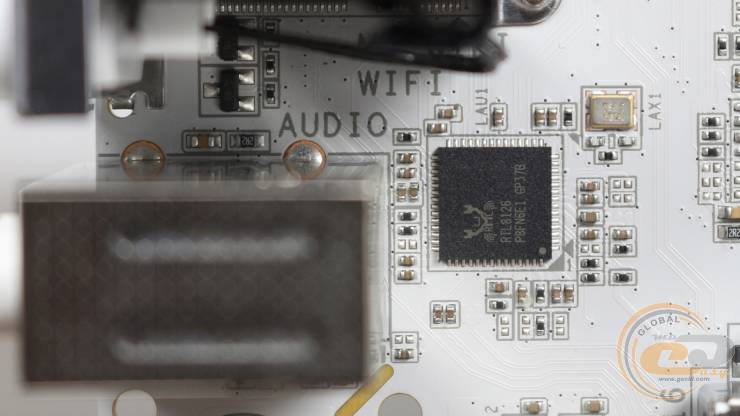

Поддержка сетевых соединений обеспечивается LAN-контроллером Realtek RTL8126 с возможностью передачи данных до 5 Гбит/с.

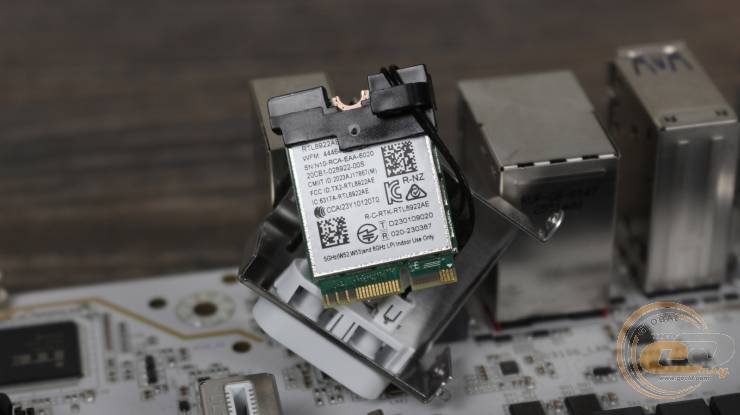

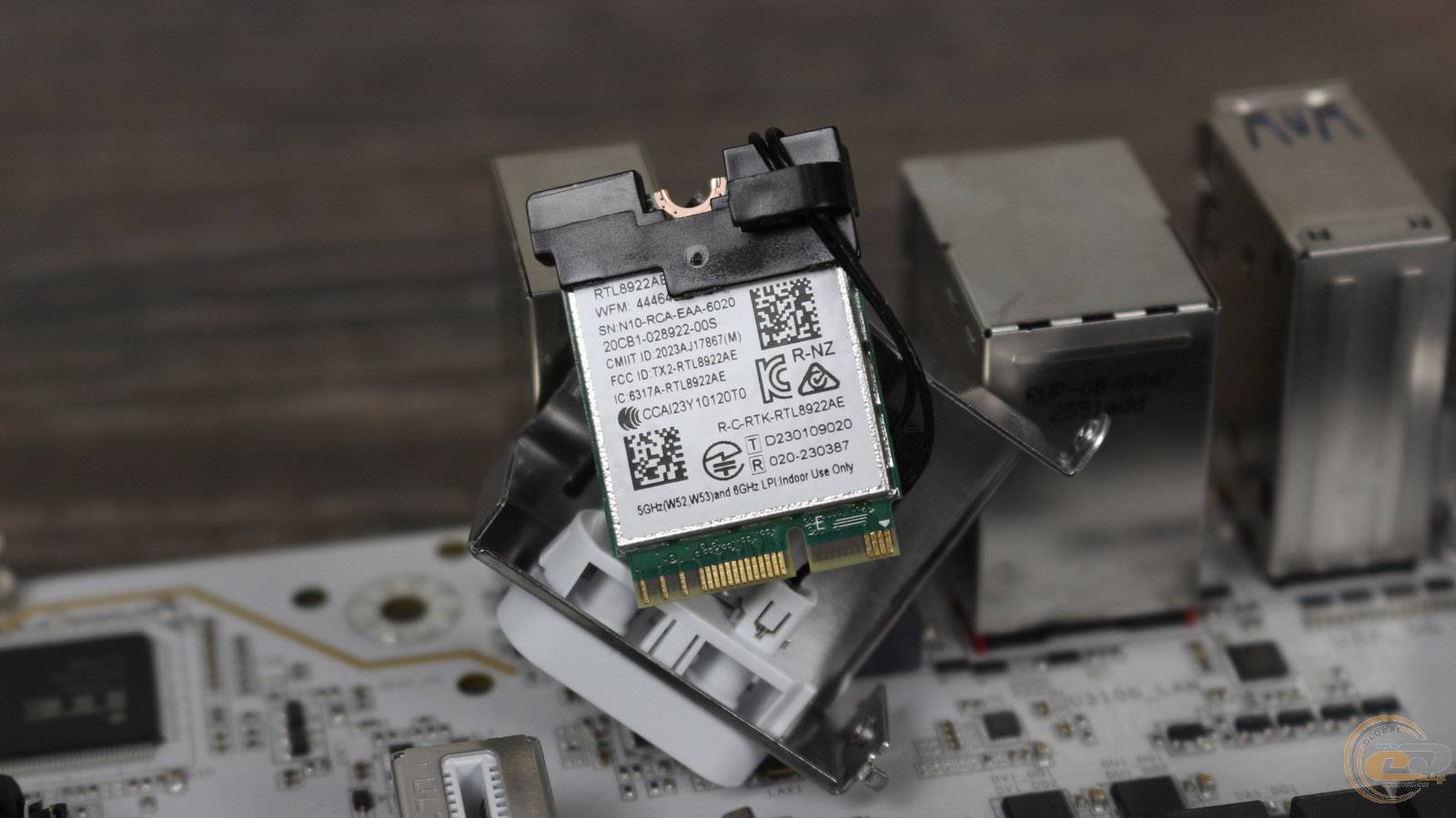

За работу Wi-Fi стандарта 7 и Bluetooth 5.4 отвечает Realtek 8922AE WiFi 7 (модель: RTL8922AE). Он поддерживает три частотных диапазона – 2.4, 5 и 6 ГГц, но ограничен возможностью использования канала шириной до 160 МГц вместо характерных именно для Wi-Fi 7 320 МГц. Его максимальная пропускная способность при этом может достигать 2,9 Гбит/с.

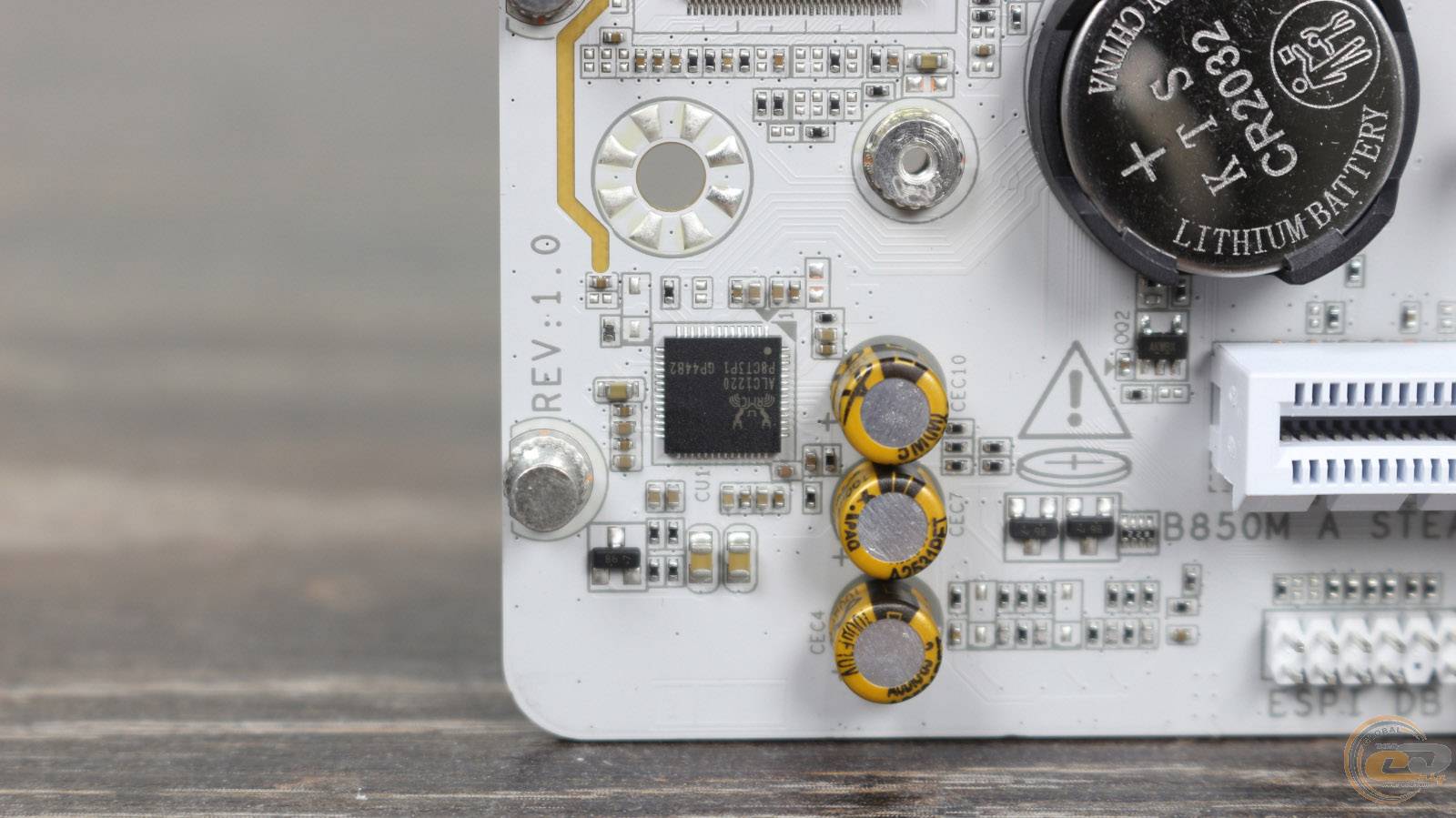

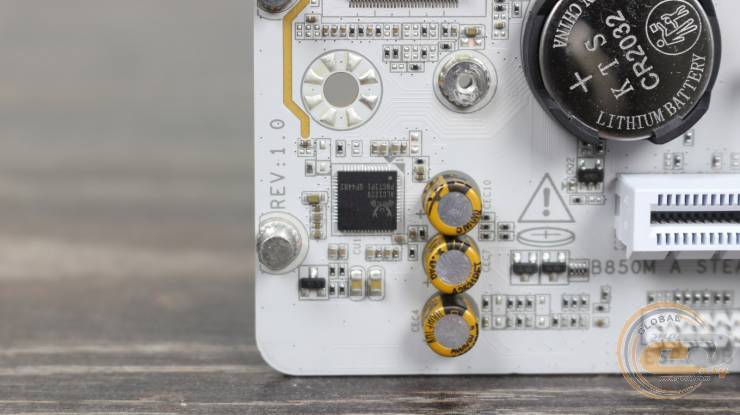

Аудио-зона отделена от основной части текстолита и представлена 7,1-канальным HDA-кодеком Realtek ALC1220 и высококачественными аудио конденсаторами.

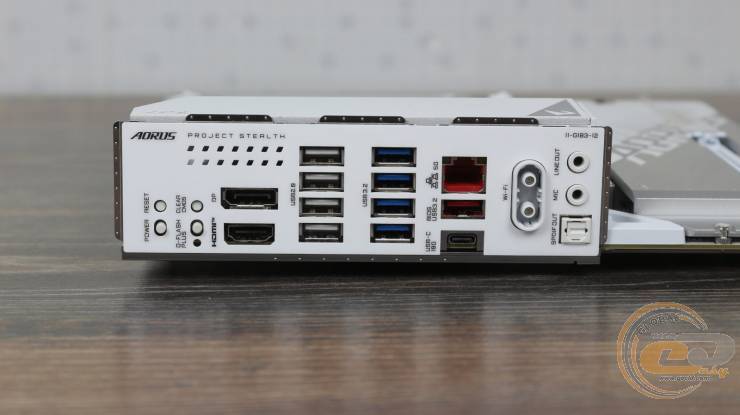

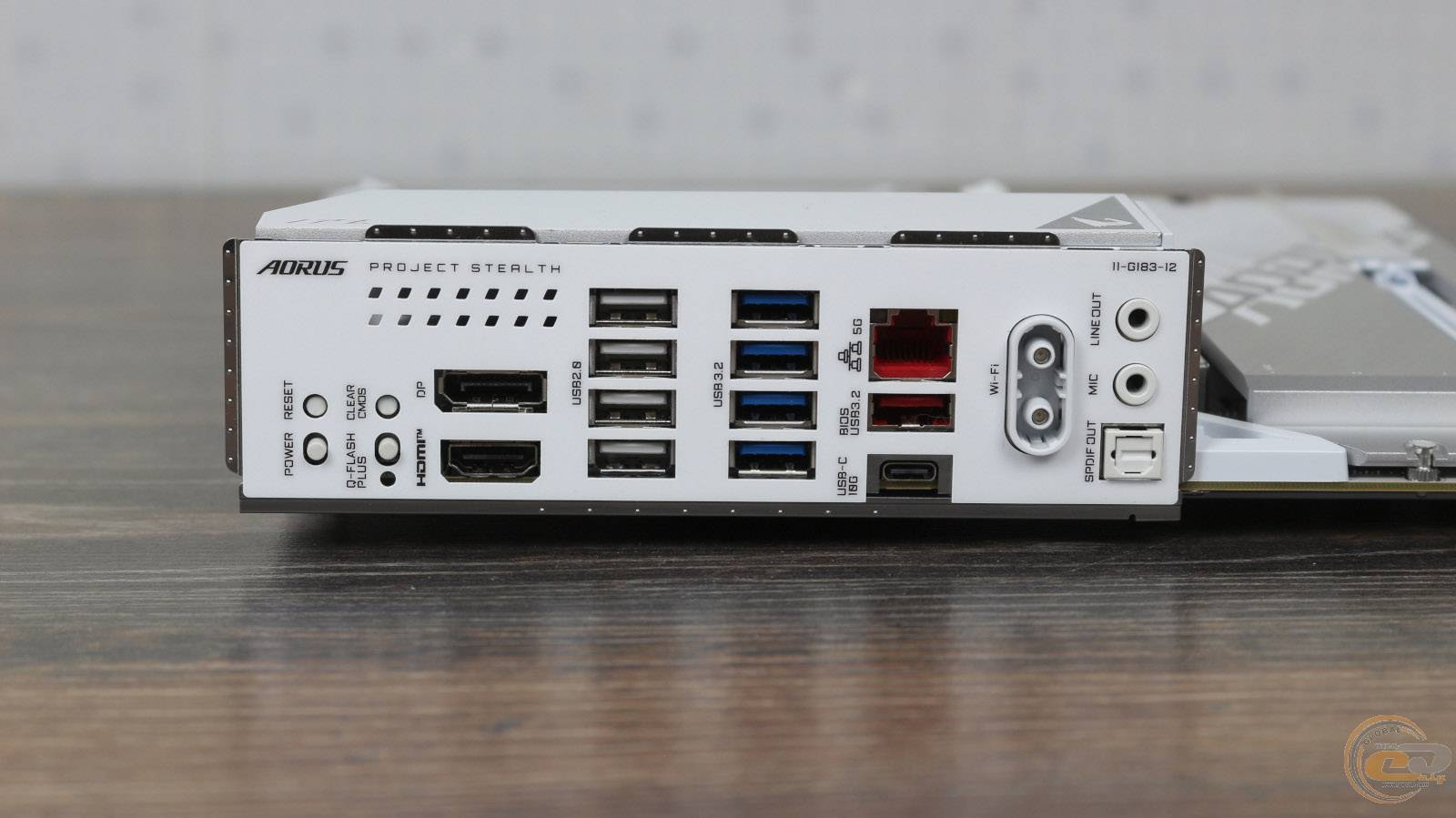

На интерфейсной панели GIGABYTE B850 AORUS STEALTH ICE присутствуют маленькие вентиляционные отверстия, которые по мнению производителя должны дополнительно снижать температурные показатели компонентов платы. Сама же панель получила следующий список портов и кнопок:

• 1 x кнопка включения;
• 1 x кнопка перезагрузки (мультифункциональная);
• 1 x кнопка обновления BIOS (Q-Flash Plus);
• 1 х кнопка сброса настроек CMOS;
• 1 x HDMI 2.1;
• 1 x DisplayPort 1.4;
• 4 x USB 2.0;
• 4 x USB 3.2 Gen 1 (Type-A);
• 1 x USB 3.2 Gen 2 (Type-C);
• 1 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45;
• 2 x коннекторы антенн Wi-Fi;
• 1 x Optical S/PDIF выход;
• 2 x аудио порта.

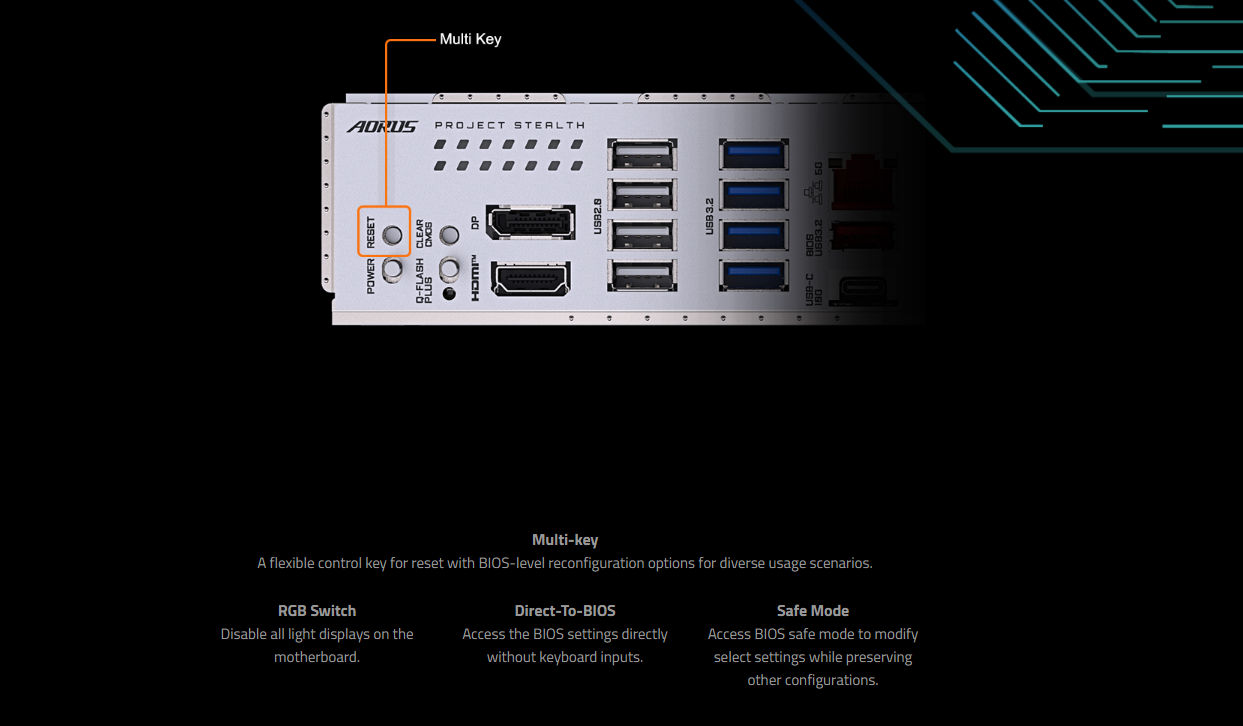

Кнопка Reset может выполнять одну из функций по выбору: перезагрузка компьютера, прямой доступ к настройкам BIOS, безопасная загрузка системы или включение/выключение подсветки на материнской плате.

Применить активное охлаждение комплектующих на плате можно с помощью четырех 4-контактных разъемов с поддержкой ШИМ-регулировки скорости. Один из них предназначен исключительно для системы охлаждения CPU, один позволит подключить систему охлаждения CPU или помпу СЖО, еще один может предоставлять питание помпе СЖО или корпусному вентилятору, а последний сгодится только для корпусных вертушек.

UEFI BIOS

GIGABYTE B850M AORUS STEALTH ICE использует загрузчик на основе графического интерфейса UEFI, называемого UC BIOS.

Пользователю на выбор предлагаются два сценария использования с разным функциональным наполнением:

• «EASY MODE» – упрощенный графический режим для начинающих пользователей, который на одном экране выводит краткую информацию о системе и позволяет быстро выполнить базовую настройку;

• «ADVANCED MODE» – профессиональный раздел настроек для глубокого контроля над аппаратным обеспечением компьютера. Он предлагает множество вкладок и открывает доступ к тонкой настройке системы, разгону ключевых узлов и управлению питанием, которые обычно скрыты в «EASY MODE».

Также производителем предусмотрена возможность мониторинга системы и настройки непосредственно из ОС с помощью ПО GIGABYTE Control Center. Здесь можно изменять некоторые параметры работы процессора и ОЗУ, создавать оповещения, управлять вентиляторами, настраивать подсветку и обновлять установленные драйверы.

Частоты процессора и памяти

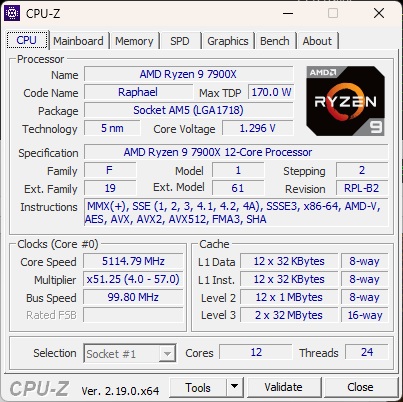

Во время стресс-теста в CPU-Z без разгона частота ядер стабильно держалась на уровне 5,1 ГГц при напряжении 1,296 В.

Stress FPU в утилите AIDA64 снижает частоту процессора до 4,7 ГГц при напряжении в 1,152 В.

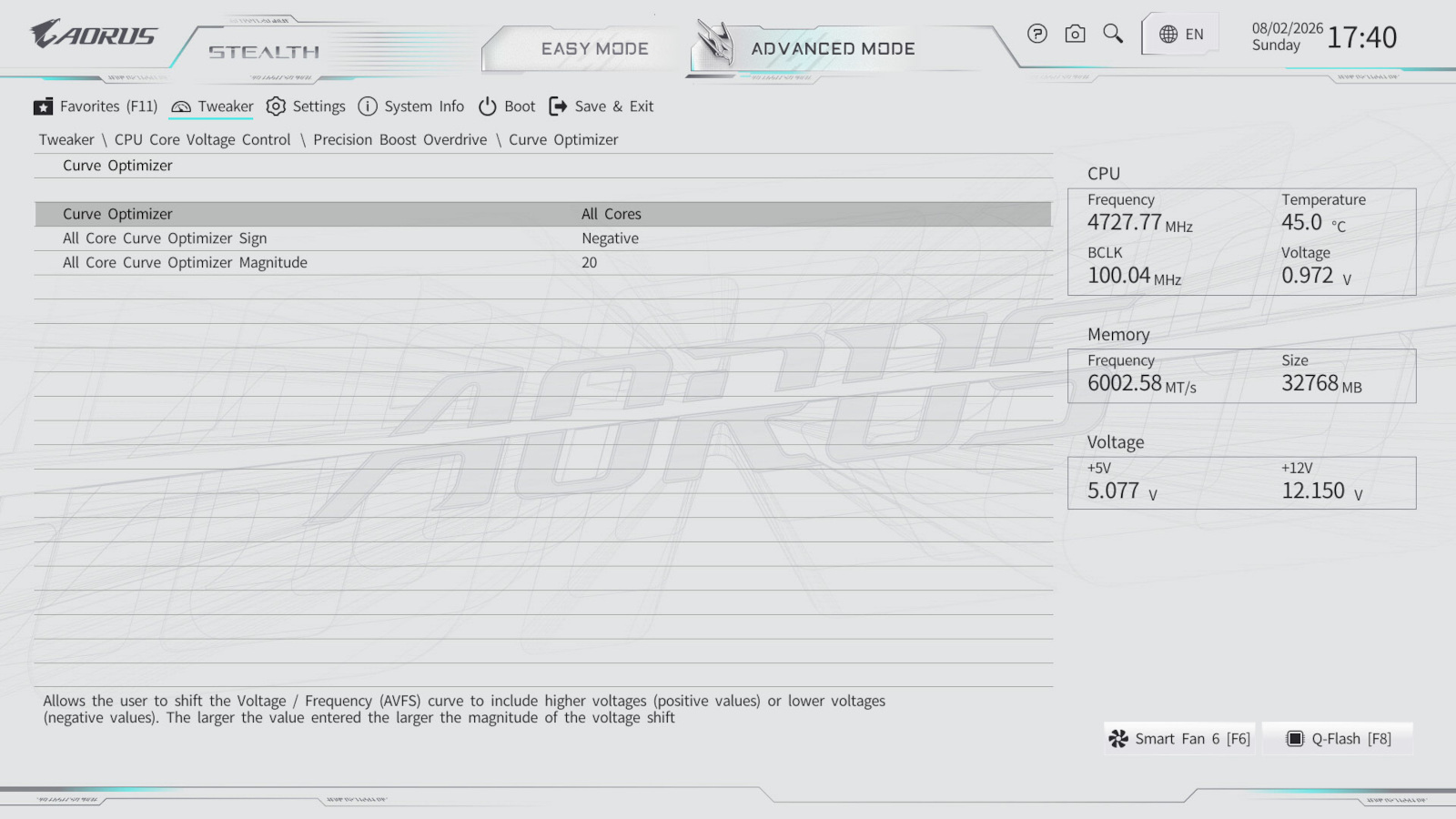

Стандартная оптимизация работы процессора в BIOS материнской платы заключалась в изменении следующих параметров в подразделе Curve Optimizer:

• для Curve Optimizer был выбран вариант All Cores;
• "All Core Curve Optimizer Sign" был изменен на "Negative";
• для "All Core Curve Optimizer Magnitude" мы вписали "20".

Стабильность оптимизированной таким образом системы мы проверяли за счет погрузки ПК Stress FPU в ПО AIDA64. Подвисаний системы или появления BSOD мы не увидели, поэтому можно перейти к оценке конечной производительности.

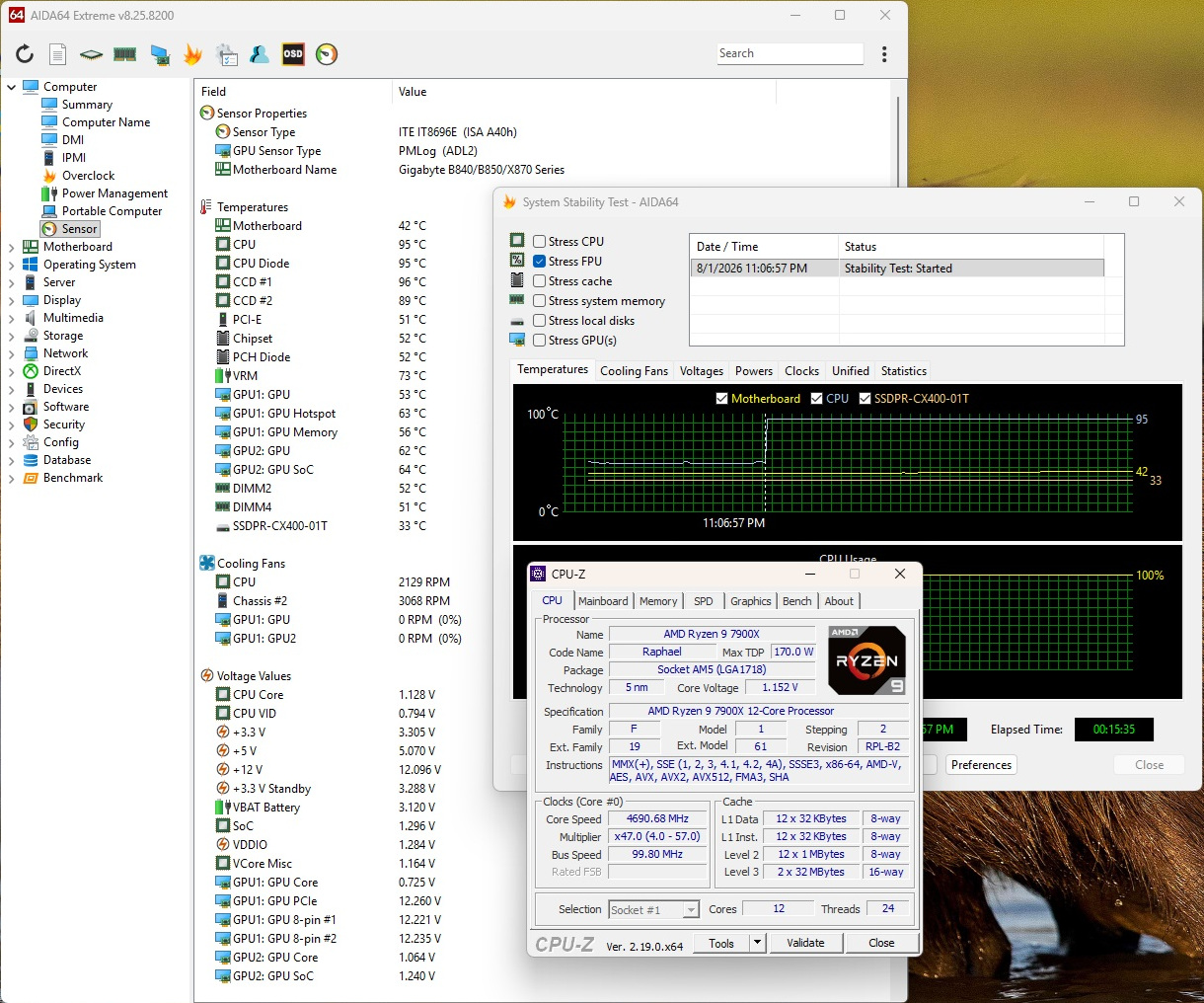

AMD Ryzen 9 7900X с настройками по умолчанию

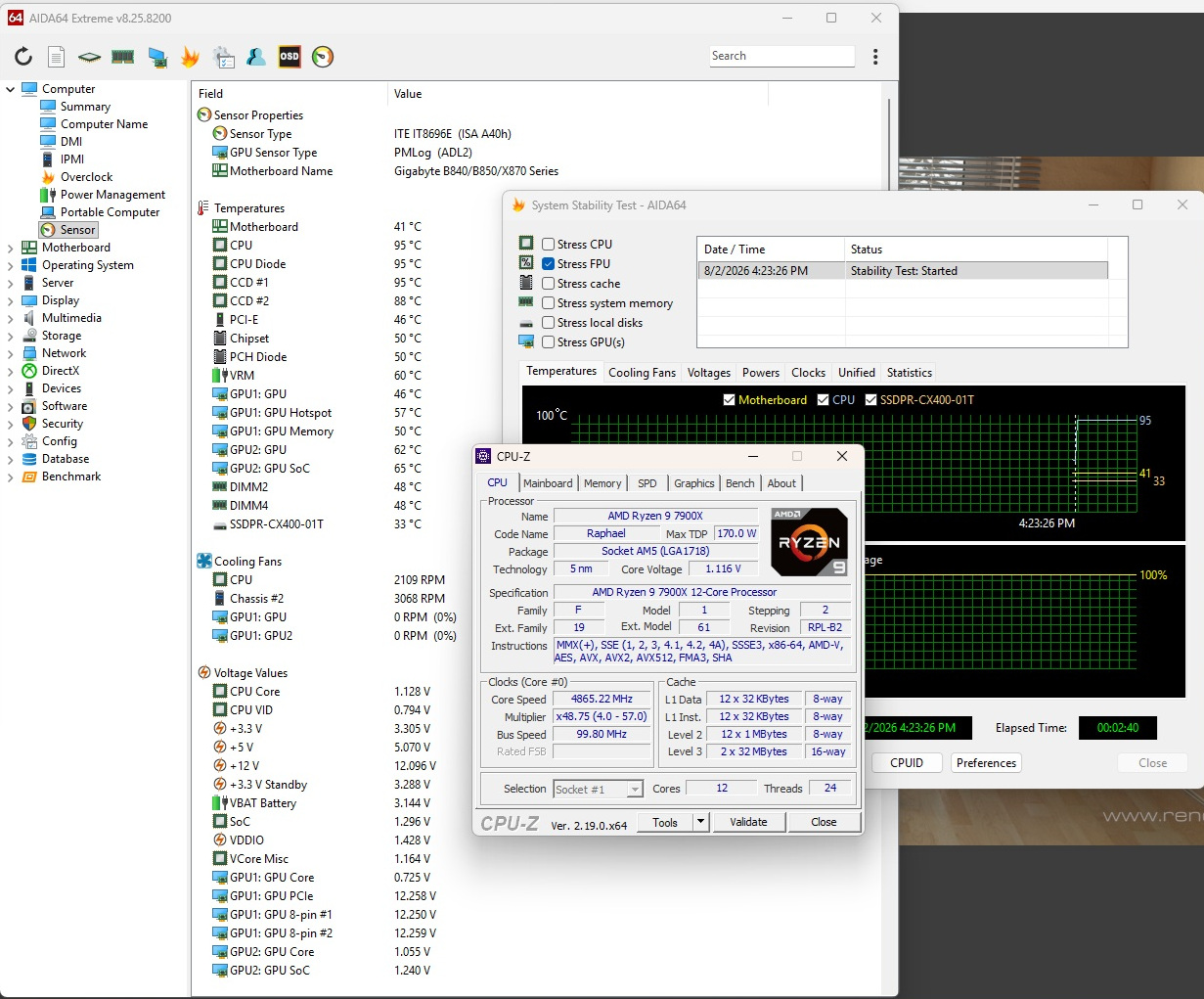

AMD Ryzen 9 7900X с указанным выше андервольтингом

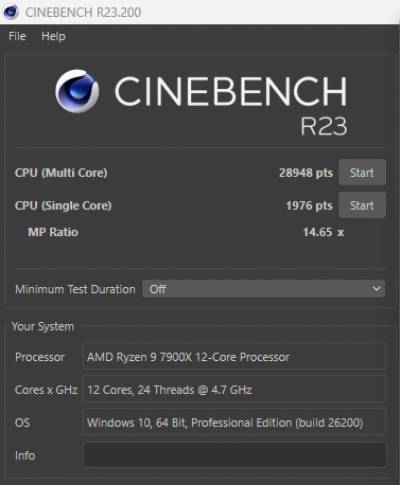

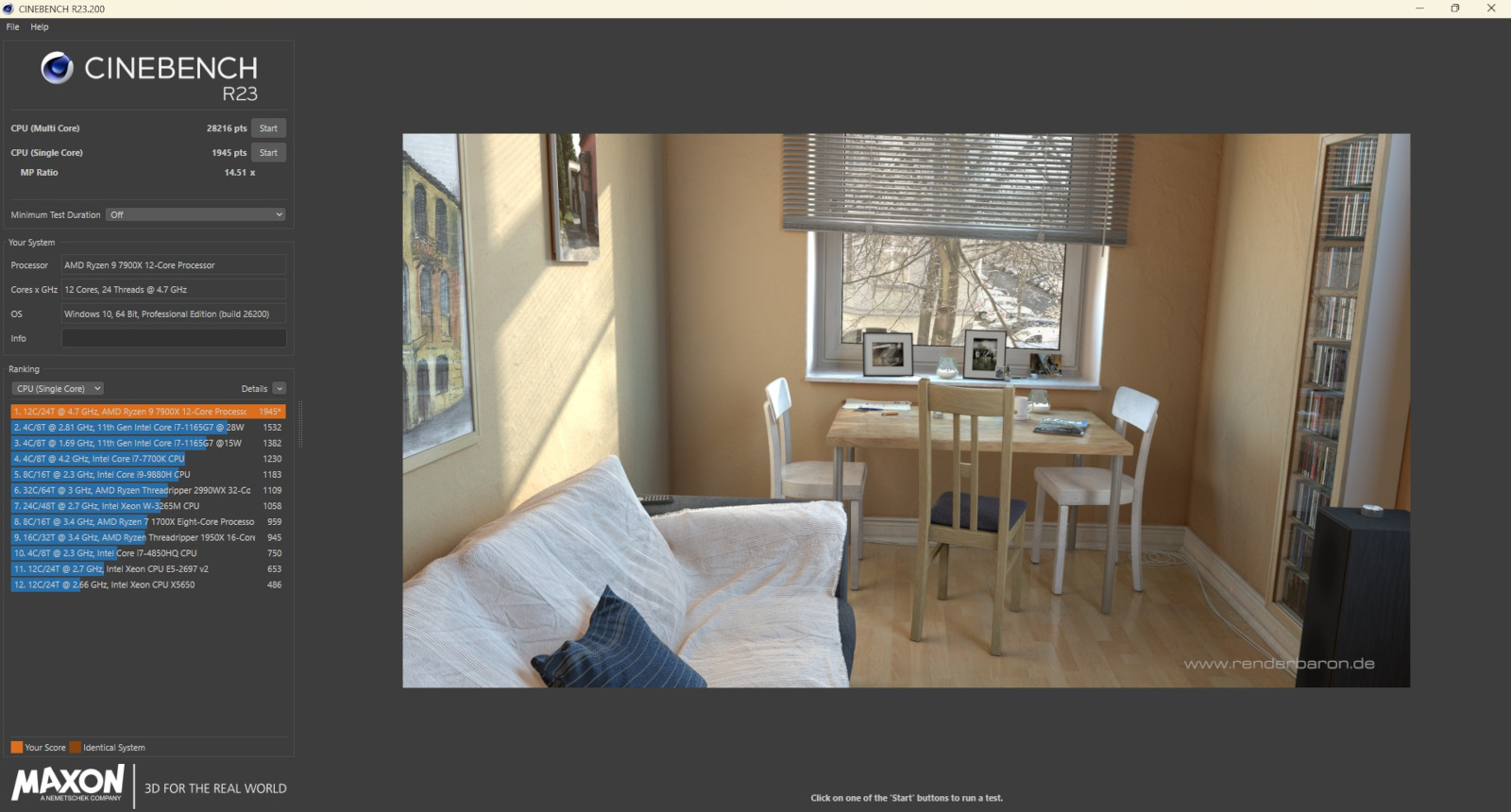

Кроме снижения температурных показателей процессора и зоны VRM, полученный прирост быстродействия Cinebench R23 составил 2,6% в многоядерном и 1,6% в одноядерном тесте.

KF560C40BBAK2-32 в режиме EXPO-профиля DDR5-6000 МТ/с

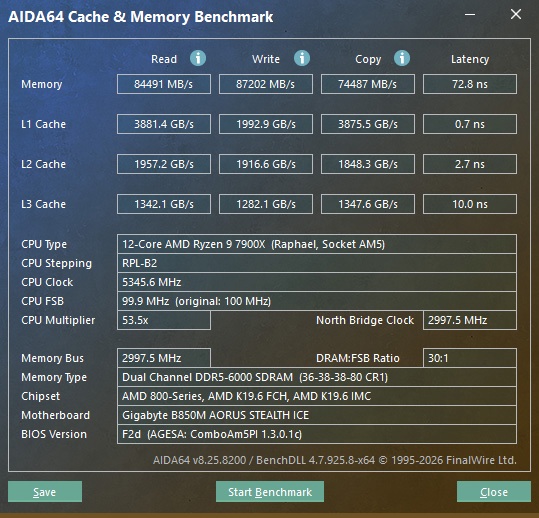

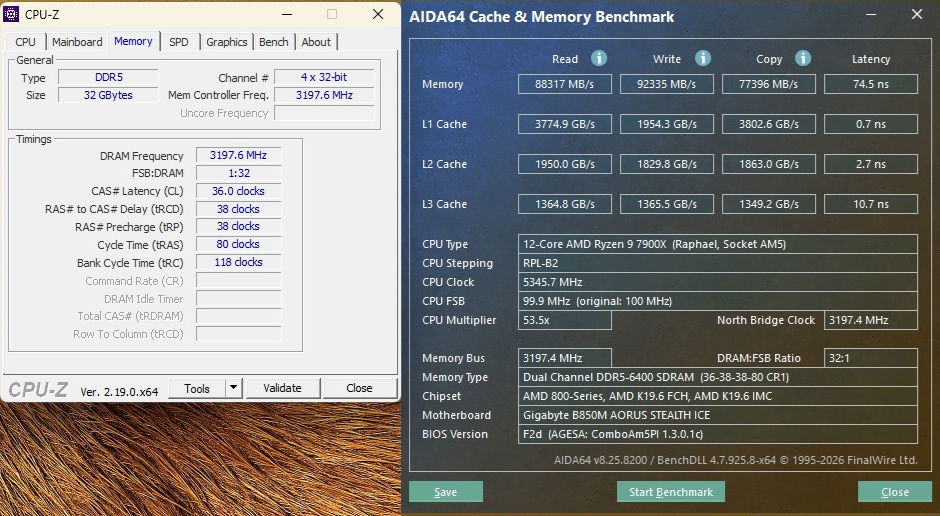

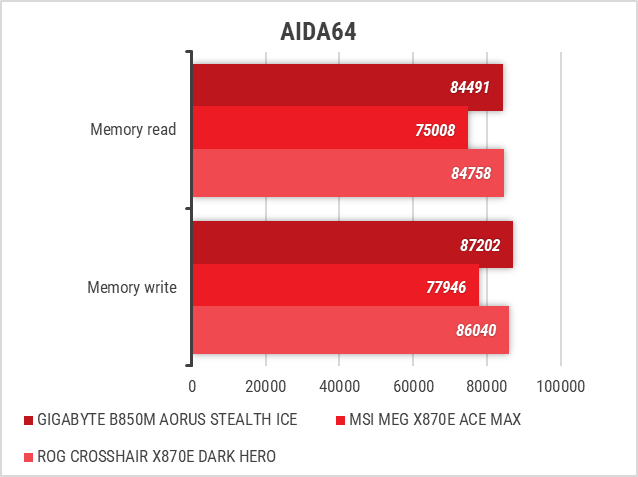

Комплект ОЗУ 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) на GIGABYTE B850M AORUS STEALTH ICE нам удалось запустить с быстродействием 6400 МТ/с. При этом тайминги остались аналогичны 6000 МТ/с, но напряжение пришлось увеличить до 1,38 В.

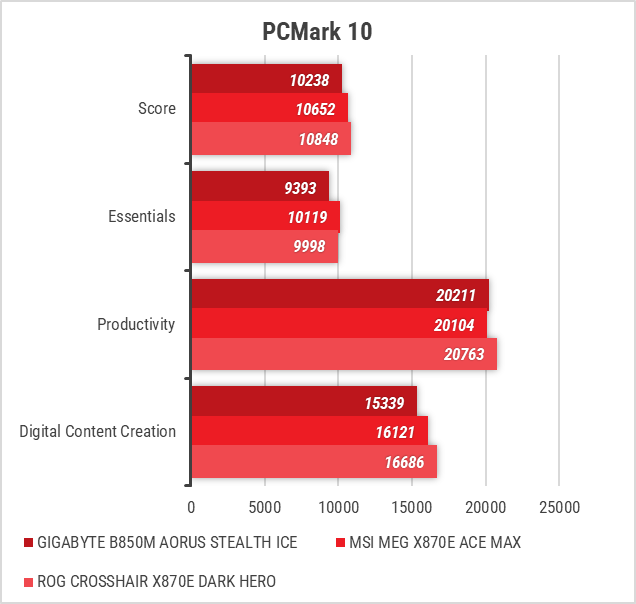

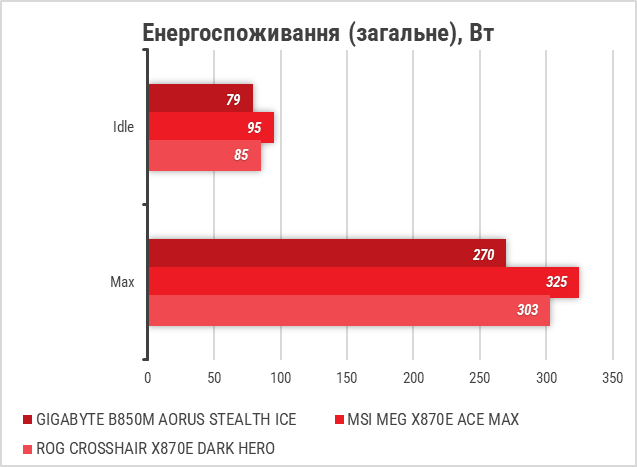

Тестирование

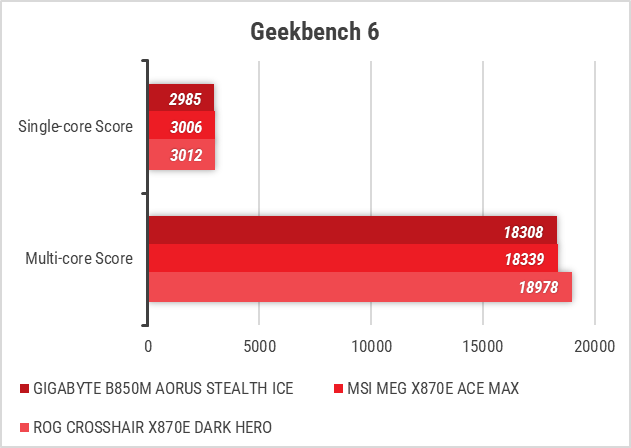

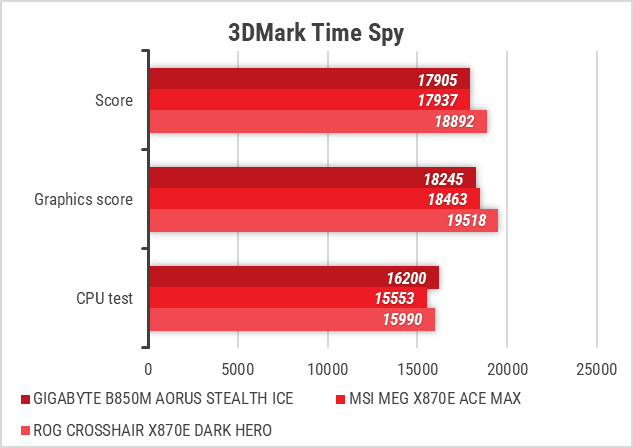

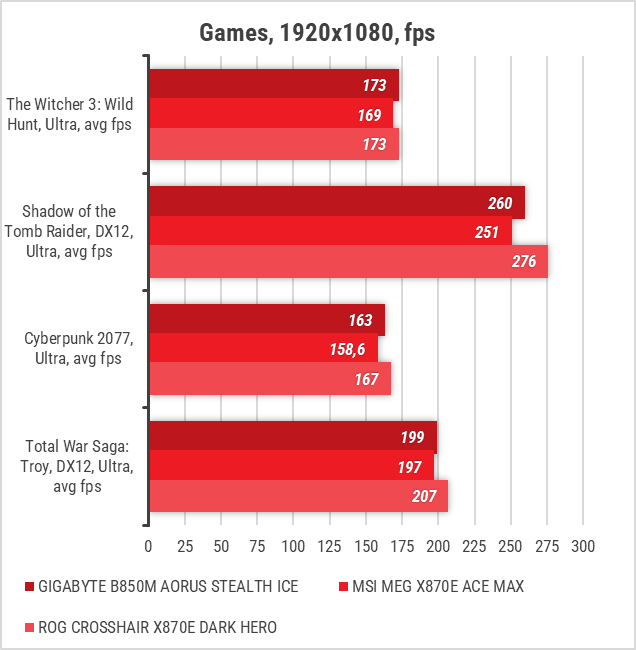

Тестирование материнской платы GIGABYTE B850M AORUS STEALTH ICE мы проводили вместе с такими комплектующими:

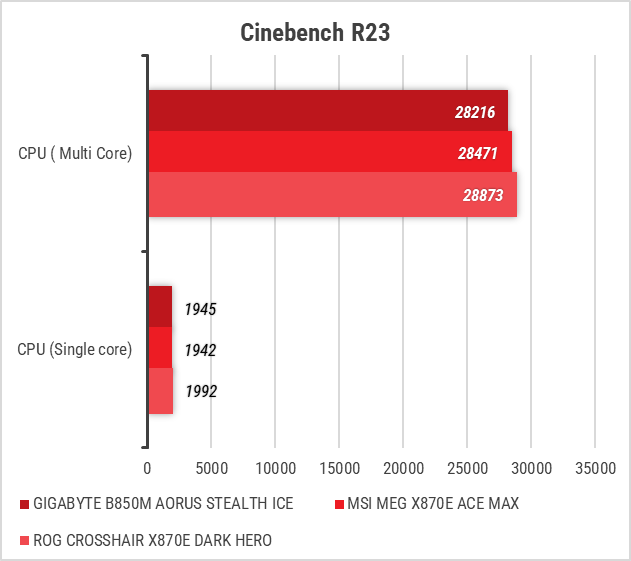

Установленный в GIGABYTE B850M AORUS STEALTH ICE процессор AMD Ryzen 9 7900X работал стабильно и демонстрировал типичный уровень производительности. Во время нашего тестирования никаких проблем с этой платой не было.

Тестирование звукового тракта на основе кодека Realtek ALC1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.01,  -0.30	Очень хорошо
Уровень шума, дБ(А)	-90.8	Очень хорошо
Динамический диапазон, дБ(А)	90.5	Очень хорошо
Гармонические искажения, %	0.0029	Отлично
Интермодуляционное искажение + шум, %	0.019	Очень хорошо
Взаимопроникновение каналов, дБ	-86.3	Отлично
Интермодуляция на 10 кГц, %	0.018	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.02,  -0.30	Очень хорошо
Уровень шума, дБ(А)	-90.7	Очень хорошо
Динамический диапазон, дБ(А)	91.5	Очень хорошо
Гармонические искажения, %	0.0030	Очень хорошо
Интермодуляционное искажение + шум, %	0.019	Очень хорошо
Взаимопроникновение каналов, дБ	-83.9	Очень хорошо
Интермодуляция на 10 кГц, %	0.018	Очень хорошо
Общая оценка		Очень хорошо

Синтетические показатели звуковой подсистемы на основе кодека Realtek ALC1220 у RightMark Audio Analyzer очень хорошие. В процессе реального использования платы качество звука тоже нам понравилось.

Выводы

Система, собранная с материнской платой, разъемы которой расположены на тыльной стороне, визуально воспринимается более аккуратно и стильно. GIGABYTE B850M AORUS STEALTH ICE не нарушает этот принцип, а лишь усиливает данный эффект за счет выполнения в сдержанной бело-серой цветовой гамме. Даже зона встроенной подсветки на плате не бросается в глаза, а частично скрыта за декоративной металлической панелью.

В функциональном плане плата оказалась достаточно сбалансированной. Она получила поддержку PCI Express 5.0 как для видеокарты, так и для накопителя, Wi-Fi 7 (хотя и с ограничением канала до 160 МГц), Bluetooth 5.4, 5-гигабитный LAN-контроллер и неплохой набор разнообразных портов на интерфейсной панели, который к тому же дополнен сразу же четырьмя дополнительными кнопкми. Одна из них может выполнять несколько функций.

При нагрузке AMD Ryzen 9 7900X температурные показатели ключевых узлов материнской платы не вызывали беспокойства, несмотря на определенные упрощения подсистемы питания по сравнению со старшей ATX-версией. При этом ее возможностей вполне достаточно для популярных процессоров AMD Ryzen 7, в частности, Ryzen 7 7700, 7700X, 9700X, 7800X3D и 9800X3D

За качество звука можно не беспокоиться благодаря 7,1-канальному HDA-кодеку Realtek ALC1220.

Слоты M.2 на этой модели имеются в количестве трех штук. Приятно видеть, что все они охлаждаются радиаторами. Также следует упомянуть, что благодаря безвинтовому крепежу накопители не будут нуждаться в инструментах при установке, как и их радиаторы.

К условным недостаткам героини обзора мы можем отнести разве что несколько упрощенную по сравнению с одноименной ATX-версией платы подсистему питания и наличие всего двух портов SATA.

Невозможность установки на GIGABYTE B850M AORUS STEALTH ICE высокоскоростных накопителей в другом по M.2 2280 форм-факторе трудно отнести к недостаткам, так как он является самым распространенным на рынке. Потому просто еще раз напомним про этот момент.

В итоге, если для вашей белой сборки требуется сбалансированная компактная плата, обязательно следует обратить внимание на GIGABYTE B850M AORUS STEALTH ICE. Но не забудьте позаботиться и о совместном корпусе.

Достоинства:

• хорошо впишется в белую сборку;
• 8(60 А) + 2(60 А) + 2-фазная схема питания;
• толстые радиаторы на элементах системы питания и чипсете, а также использование термопрокладок с теплопроводностью 5 Вт/(м·К);
• возможность обновления BIOS без использования процессора, ОЗУ и видеокарты с помощью кнопки Q-Flash Plus на интерфейсной панели;
• 5-гигабитный LAN-контроллер и поддержка беспроводных интерфейсов Wi-Fi 7 (в трех диапазонах) и Bluetooth 5.4;
• три слота M.2, один из которых работает в режиме PCIe 5.0 x4;
• высокоскоростные SSD и их радиаторы имеют безвинтовой крепеж;
• звуковая подсистема на основе кодека Realtek ALC1220;
• на интерфейсной панели присутствуют еще и кнопки, одна из которых может выполнять несколько функций;
• верхний слот PCI Express усилен и получил механизм с кнопкой EZ-Latch Plus;
• четыре коннектора для подключения вентиляторов и СЖО;
• три разъема для подключения ARGB и один для RGB светодиодных лент;
• возможность задействовать до 256 ГБ ОЗУ с быстродействием 8200 МТ/с;
• есть поддержка X3D Turbo Mode;
• сбалансированный набор портов на интерфейсной панели.

Особенности:

• разъемы размещены с обратной стороны платы;
• общий радиатор для двух слотов M.2;
• плата совместима с высокоскоростными накопителями только в форм-факторе M.2 2280;
• несколько упрощенная подсистема питания;
• корпус должен быть совместим с подобными материнскими платами.

Недостатки:

• два порта SATA 6 Гбит/с.
