Обзор материнской платы GIGABYTE GA-73PVM-S2H

25-01-2008

Наборы логики NVIDIA GeForce 7 серии для платформ Intel, обладающие интегрированным графическим ядром, вышли не так давно. Новое поколение чипсетов, обзавелось поддержкой современных процессоров Intel Penryn, выполненных по 45 нм техпроцессу, но, к сожалению, не имеет двухканального контроллера памяти, что может сказаться на производительности системы, особенно в случаях, когда используется интегрированное графическое ядро и необходим более быстрый доступ к памяти.

Все семейство чипсетов NVIDIA GeForce 7 состоит из четырех вариантов логики и отличия их возможностей приведены в таблице:



NVIDIA GeForce 7150
NVIDIA nForce 630i

NVIDIA GeForce 7100
NVIDIA nForce 630i

NVIDIA GeForce 7050
NVIDIA nForce 630i

NVIDIA GeForce 7050
NVIDIA nForce 610i

Поддерживаемые процессоры

Core2
Pentium D
Pentium 4
Celeron D

Core2
Pentium D
Pentium 4
Celeron D

Core2
Pentium D
Pentium 4
Celeron D

Core2
Pentium D
Pentium 4
Celeron D

Процессорный разъем

LGA775

LGA775

LGA775

LGA775

FSB

1333 МГц

1333 МГц

1333 МГц

1066 МГц

Используемая память

DDR2 800

DDR2 800

DDR2 667

DDR2 667

DirectX 9.0
Shader Model 3.0 Support

Да

Да

Да

Да

Поддержка HDMI

Да

Да

Нет

Нет

Поддержка HDCP

Да

Да

Да

Нет

Поддержка DVI

Да

Да

Да

Нет

Graphics Clock

630 МГц

600 МГц

500 МГц

500 МГц

PCI-Express

1x16
2x1

1x16
2x1

1x16
2x1

1x16
2x1

Audio

High-Definition Audio

High-Definition Audio

High-Definition Audio

High-Definition Audio

SATA/PATA устройства

4/2

4/2

4/2

4/2

SATA скорость

3 Гб/c

3 Гб/c

3 Гб/c

3 Гб/c

RAID

0,1,0+1,5

0,1,0+1,5

0,1,0+1,5

0,1

NVIDIA MediaShield storage

Да

Да

Да

Да

Сеть

10/100/1000 Мбит/с

10/100/1000 Мбит/с

10/100/1000 Мбит/с

10/100 Мбит/с

USB порты

10

10

10

8

Лучшими представителями семейства являются NVIDIA GeForce 7150/nForce 630i и NVIDIA GeForce 7100/nForce 630i, поддерживающие 1333 МГц системную шину и все современные видеовыходы, в том числе HDMI. Отличаются же они между собой только разной рабочей частотой графического ядра, которая составляет 630 МГц и 600 МГц соответственно. Логика для более бюджетных платформ NVIDIA GeForce 7050/nForce 630i и NVIDIA GeForce 7050/nForce 610i поддерживает только память DDR2 667 и имеет еще более низкие частоты интегрированного графического ускорителя равные 500 МГц. К тому же самая бюджетная модификация лишена HDMI и DVI видеовыходов, а также 1333 МГц системной шины.

Выходу новой 7-й серии логики для процессоров Intel сопутствовали громкие заявления компании NVIDIA, которая утверждает, что новые интегрированные ядра GeForce 7 имеют более высокую производительность в 3D приложениях, которая почти сопоставима с возможностями видеокарт начального уровня.

В этом обзоре предлагаем рассмотреть достаточно функциональную материнскую плату GIGABYTE GA-73PVM-S2H на чипсете NVIDIA GeForce 7100/nForce 630i и выяснить, насколько этим заявлениям можно было верить. Также, будет интересно сравнить производительность нового интегрированного ускорителя с подобными ускорителями компании Intel, которые, по сути, являются основными его конкурентами.

GIGABYTE GA-73PVM-S2H

Спецификация материнской платы GIGABYTE GA-73PVM-S2H:

Производитель

GIGABYTE

Модель

GA-73PVM-S2H

Чипсет

NVIDIA GeForce 7100/nForce 630i

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel Pentium Extreme / Intel Pentium D / Celeron

Системная шина, МГц

1333/1066/800 МГц

Используемая память

DDR2 800/667/533 МГц

Поддержка памяти

2 x DDR2 DIMM с расширением до 4 Гб

Слоты расширения

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

VGA

NVIDIA GeForce 7100
Поддержка DirectX 9.0 Shader Model 3.0

Дисковая подсистема

Южный мост NVIDIA GeForce 7100/nForce 630i поддерживает:
3 x Serial ATA 3.0Гб/с
1 x External Serial ATA 3 Гб/с (SATA On-the-Go) Поддержка SATA RAID 0, RAID 1, RAID 5 и RAID 0+1
1 x Ultra DMA 133 / 100/66/33

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC889A
High Definition Audio
Поддержка S/PDIF In/Out

Поддержка LAN

Сетевой контроллер RTL 8111B (10/100/1000 Mbit)

IEEE 1394

Контроллер TSB43AB23, 2 порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
1x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 х оптический S/PDIF выход
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
1 x D-Sub
1 x DVI-D
1 x HDMI
1 x External SATA
1 x IEEE 1394a
8-канальный аудио выход

Внутренние порты I/O

6 x USB
1 x LPT
1 x IEEE 1394a
1 x FDD
3 х SATA
1 x IDE
1 x COM
1 x CD вход
1 x S/PDIF вход/выход

BIOS

4 Mb Flash ROM, Award BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, памяти.
Изменение напряжения на: процессоре

Фирменные технологии

@BIOS
Download Center
Q-Flash
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация (важное)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция
1 х CD с драйверами

Форм-фактор Размеры, мм

Micro ATX
244 x 220

Сайт производителя

http://www.gigabyte.com.tw/

Новую версию BIOS для GIGABYTE GA-73PVM-S2H можно скачать с официальной страницы.
Драйвера для материнской платы можно загрузить с официального сайта.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

GIGABYTE GA-73PVM-S2H

В спецификации и в структурной схеме материнской платы GIGABYTE GA-73PVM-S2H можно разглядеть очень богатые функциональные возможности, которая таит в себе эта недорогая плата. Она обладает довольно развитой графической подсистемой, основой которой является интегрированный ускоритель GeForce 7100, работающий на частоте 600 МГц. Графическое ядро поддерживает DirectX 9.0 Shader Model 3.0 и обладает тремя независимыми видеовыходами: аналоговым D-Sub, цифровым DVI-D и портом высокой четкости HDMI с поддержкой протокола защиты данных HDCP.

Чипсет NVIDIA GeForce 7100/nForce 630i имеет только 18 линий PCI-E x1 и лишь четыре порта SATA, но зато поддерживает SATA RAID 0, 1, 5 и 0+1. Возможно, для кого-то четыре порта SATA, один из которых вынесен на заднюю панель, покажется мало. Но сам факт наличия возможности формировать RAID-массивы на материнской плате под процессоры Intel стоимостью до $100 является существенным плюсом как материнской платы, так и чипсета, который лежит в ее основе. Недостатком материнской платы является наличие только двух слотов для оперативной памяти, но если пользователь изначально определится, для каких задач он собирает платформу, то и ими можно будет обойтись.

GIGABYTE GA-73PVM-S2H

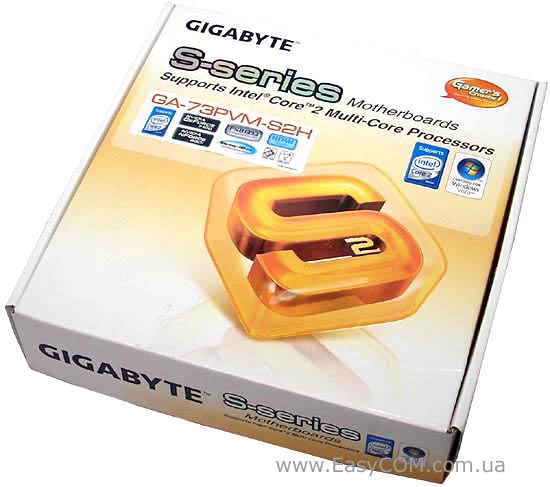

Материнская плата GIGABYTE GA-73PVM-S2H упакована в бело-оранжевую картонную коробку, на которой отмечена поддержка интерфейсов HDMI, IEEE 1394 и системной шины 1333 МГц.

GIGABYTE GA-73PVM-S2H

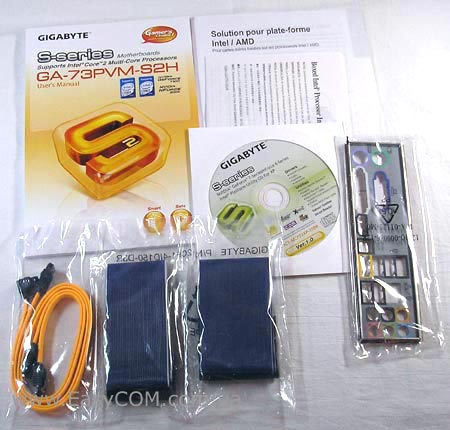

В комплект материнской платы GIGABYTE GA-73PVM-S2H входит:

  • CD-диск с драйверами;
  • руководство пользователя, краткая инструкция по установке,
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • два шлейфа Serial ATA;
  • заглушка панели ввода-вывода.

GIGABYTE GA-73PVM-S2H

Материнская плата GIGABYTE GA-73PVM-S2H имеет достаточно непривычный вид разводки. Все три внутренних разъема SATA расположили возле слотов оперативной памяти, которые, кстати, находятся рядом, что может ухудшить условия охлаждения модулей оперативной памяти. В остальном компоновка не вызывает нареканий – разъемы питания расположены по краю, да и остальные разъемы находятся в легкодоступных местах. На чипсете материнской платы установлен достаточно привычный для плат GIGABYTE под процессоры Intel алюминиевый радиатор, но если учесть, что чип может выполнять функцию графического ускорителя, то такой размер радиатора не окажется достаточным для очень эффективного охлаждения. И наши опасения в какой-то мере были подтверждены - во время тестирования радиатор действительно ощутимо нагревался, поэтому будущим владельцам посоветуем позаботиться об организации вентиляции внутри корпуса.

Из примечательных особенностей GIGABYTE GA-73PVM-S2H выделим, что на материнской плате в узле стабилизации питания процессора (VRM) и обвязке звукового кодека установлены более надежные и долговечные полимерные конденсаторы.

GIGABYTE GA-73PVM-S2H

Логика NVIDIA nForce 630i поддерживает четыре порта SATA II, один из которых вынесен на панель ввода/вывода (eSATA) и порт IDE. Причем на SATA-портах имеется возможность организации RAID-массивов 0, 1, 5 и 0+1. Разъем фронт-панели находится в правом нижнем углу и, к сожалению, не имеет привычной цветовой маркировки, которая облегчает процесс сборки. Джампер сброса BIOS довольно удобно расположен возле батарейки у края материнской платы. На GIGABYTE GA-73PVM-S2H есть IEEE 1394 контроллер Texas Instruments TSB43AB23, внутренний порт которого расположен внизу материнской платы.

GIGABYTE GA-73PVM-S2H

Материнская плата имеет лишь два слота PCI, один PCIE х1 и один слот для видеокарты PCIE х16. Кроме этого, на GIGABYTE GA-73PVM-S2H распаян восьмиканальный звуковой кодек Realtek ALC 889A и сетевой контроллер RTL 8111B, поддерживающий режимы 10/100/1000 Мбит/с. Аудио разъем фронт-панели расположен возле портов ввода/вывода и поддерживает подключение как в формате HDA и AC’97. Портов же USB всего десять, шесть из них внутренние, а остальные выведены на заднюю панель.

GIGABYTE GA-73PVM-S2H

Стабилизатор питания процессора на материнской платы GIGABYTE GA-73PVM-S2H четырехканальный. Как уже отмечалось, для повышения его надежности были применены полимерные конденсаторы, а также установлены дроссели с ферромагнитным сердечником.

GIGABYTE GA-73PVM-S2H

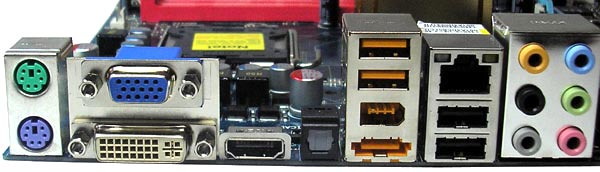

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, шесть аудио портов, четыре разъема USB, разъем RJ45 для сетевых соединений, внешний разъем External SATA, порт IEEE 1394a, оптический S/PDIF выход, порт аналогового VGA D-Sub и цифрового DVI-D видеовыхода, и порт мультимедийного интерфейса HDMI.

GIGABYTE GA-73PVM-S2H

К плате можно подключить всего только два вентилятора. Оба разъема 4-контактные, один предназначен для процессорного кулера, а другой для корпусного вентилятора.

BIOS

В материнской плате GIGABYTE GA-73PVM-S2H используется Award BIOS Phoenix.

Комбинация клавиш «Ctrl+F1», которая обычно скрывает настройки разгона на материнских платах GIGABYTE, в этом BIOS активировала раздел «Advanced Chipset Features» с одной достаточно бесполезной настройкой, предназначенной для кэширования BIOS.

Все настройки BIOS предназначенные для разгона и тонкой настройки GIGABYTE GA-73PVM-S2H, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Технологии процессора

C1E, TM2, EIST, Virtualization Technology





Увеличение частоты графического ядра

VGA Core Clock

от +1% до +50 %

1%

Процессорный множитель

CPU Clock Control

6-max



Напряжение процессора

CPU Voltage Control

0,5-1,6 В

0,00625 В

Частота системной шины

CPU Host Frequency

100-650 МГц

1

Частота памяти (режим Unlinked)

Memory Frequency

400-1400 МГц



Делитель для памяти

System Memory Multiplier (SPD)

1:1; 5:4; 3:2; синхронный режим

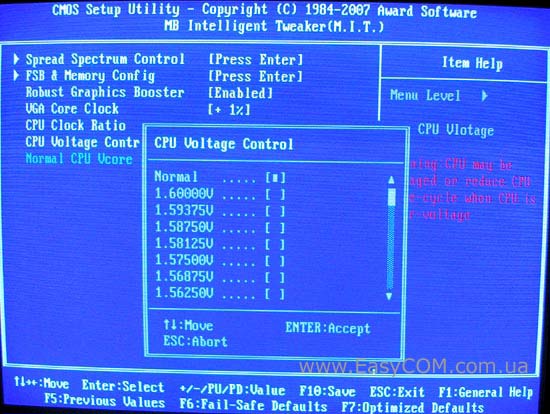

Фактически единственной, позволяющей хоть как-то влиять на стабильное состояние системы во время разгона, является настройка «CPU Voltage Control», регулирующая напряжение на процессоре

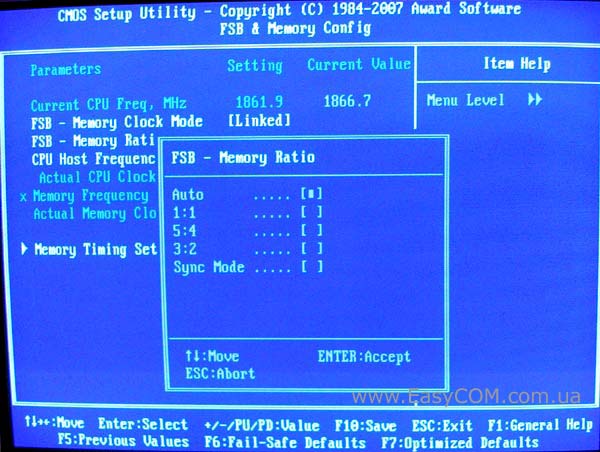

В соответствие со спецификацией максимальный делитель есть только для памяти DDR2-800

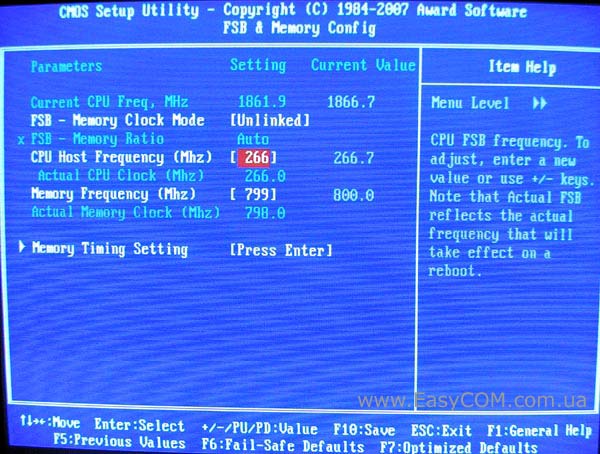

Определить частоту памяти можно не только с помощью делителя, но и путем ручного ввода в режиме «Unlinked»

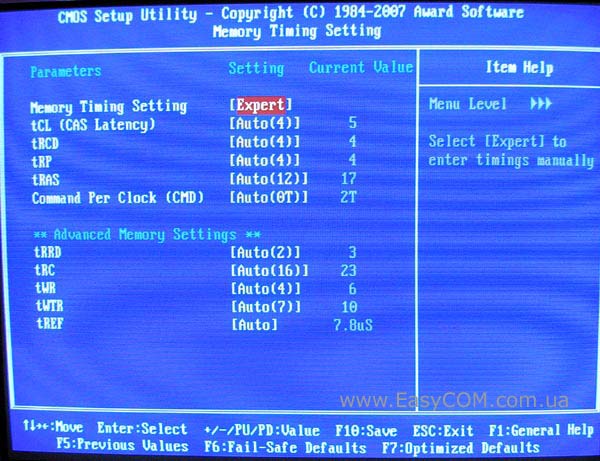

В разделе «Memory Timing Setting» можно задать тайминги и подтайминги оперативной памяти

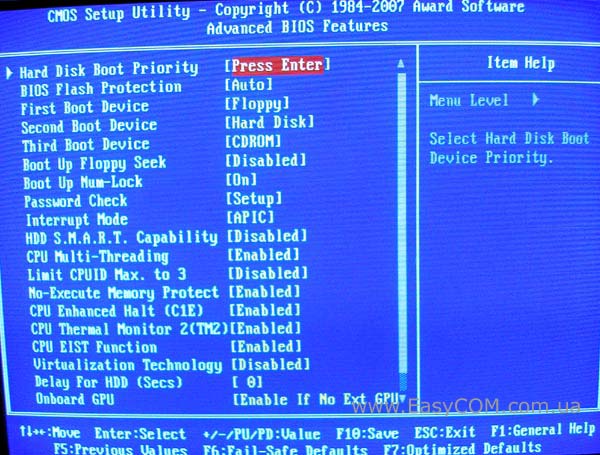

Раздел «Advanced BIOS Feature»

В разделе PC Health Status производится контроль следующих параметров системы:
- закрытого состояния корпуса;
- величины напряжения питания ядра процессора и оперативной памяти;
- величины напряжения на основных линиях питания 3.3В, 12В;
- температуры материнской платы и процессора;
- скорости вращения процессорного кулера, и вентилятора в корпусе.

Кроме этого в настройке «CPU Warning Temperature» можно задать критичную температуру процессора, при которой будет выводиться аварийное предупреждение. В пункте «CPU Smart FAN Control» активируется функция автоматического регулирования скоростью кулера, а в следующем пункте «CPU Smart FAN Mode» можно определить тип напряжения питания вентилятора - постоянное или импульсное PWM. Кроме того, в пункте «System Smart Fan Control» можно включить функцию автоматического управления скоростью вращения вентилятором Smart Fan и для единственного разъема питания корпусного вентилятора.

При проверке максимальной стабильной частоты системной шины, материнскую плату GIGABYTE GA-73PVM-S2H удалось запустить при ее частоте равной 350 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Материнская плата GIGABYTE GA-73PVM-S2H, хотя и немного превосходит конкурентов по возможностям, но по уровню производительности в некоторых задачах немного отстает от других решений этого класса. В частности, материнская плата на NVIDIA GeForce 7100/nForce 630i имеет меньшую, чем остальные, пропускную способность памяти и худшие показатели в синтетических тестах процессорных вычислений, но обусловлено это, в большей степени, наличием только одноканального контроллера оперативной памяти.

Тестирование материнской платы GIGABYTE GA-73PVM-S2H на интегрированном видеоускорителе NVIDIA GeForce 7100



GIGABYTE GA-73PVM-S2H

ASUS P5B-MX/WiFi-AP

ASUS P5B-VM SE

ASUS P5K-VM

Чипсет

NVIDIA GeForce 7100/nForce 630i

Intel 946GC

Intel G965

Intel G33

Графическое ядро

GeForce 7100

GMA 3000

GMA X3000

GMA 3100

PCMark'05









Score

4034

3999

3979

3810

CPU

4714

4515

4687

4719

Memory

4235

4261

4346

4346

Graphics

1591

1750

1925

1377

CrystalMark









ALU+FPU

34270

33965

34089

34347

MEM

10080

10607

11522

11718

GDI+D2D+OGL

15267

7701

8390

10267

Futuremark 3DMark'05









3DMark Score

978

678

717

816

CPU Score

8448

5824

6021

6324

Futuremark 3DMark'06









3DMark Score

361

271

323

327

SM2.0 Score

140

124

152

150

SM3.0 Score

109

0

0

0

SmartFPS.com 1.5 (800x600 @60Hz), NO AA/AF, fps









Battlefield 2

25,6

0

0

0

Serious Sam 2

19

6,4

7

12.8

Quake 4

15,8

4

4,1

0

Prey

17,8

4,1

4,2

9.1

Графический ускоритель NVIDIA GeForce 7100 оказался достаточно производительным, как для интегрированного решения. Полученные им результаты в синтетических тестах превосходят показатели ряда ускорителей Intel, а в игровых тестах он совсем «отрывается» от последних, демонстрируя почти двукратное превосходство. Показательным примером хорошей производительности ускорителя GeForce 7100 является достижение порога «играбельности» в игре Battlefield 2 при максимальных настройках, где средняя частота кадров составила 25. Хотя выбирать подобное решение с расчетом работы в требовательных к 3D графике приложениях точно не стоит.

Выводы

Материнская плата GIGABYTE GA-73PVM-S2H несмотря на свою достаточно низкую стоимость, которая составляет меньше 100 у.е., обладает весьма впечатляющим набором функциональных возможностей, в перечень которых входят различные интерфейсы обмена данными с внешними накопителями и реализация трех вариантов видеовыходов, включая HDMI. Все эти возможности, безусловно, окажутся полезными при создании домашнего мультимедийного центра или не очень мощного игрового компьютера. Но у GIGABYTE GA-73PVM-S2H есть и «обратная сторона медали» - системная логика NVIDIA GeForce 7 не имеет двуканального контроллера памяти и это создает некоторое падение производительности системы по сравнению с другими материнскими платами.

Хотя у GIGABYTE GA-73PVM-S2H есть и другой, возможно, более весомый аргумент, играющий в ее пользу - это наличие достаточно производительного интегрированного ускорителя GeForce 7100. Исходя из результатов проведенного нами тестирования, можно сделать вывод, что интегрированные ускорители серии NVIDIA GeForce 7 действительно превосходят подобные предложения Intel в 3D-приложениях. Хотя все же и с таким уровнем производительности данную продукцию нельзя рассматривать как подходящую для игр, но определенную долю комфорта в том же 3D-интерфейсе Windows Vista пользователь обязательно получит. Возможности разгона у материнской платы GIGABYTE GA-73PVM-S2H не очень высокие, да и не сильно габаритная система охлаждения чипсета не рассчитана на большое тепловыделение.

Достоинства:

  • высокая производительность;
  • одно из наиболее производительных интегрированных графических ядер;
  • приемлемая стоимость;
  • наличие трех типов видеовыходов D-Sub VGA, DVI-D, HDMI;
  • поддержка SATA RAID-массивов 0, 1, 5 и 0+1;
  • оптический S/PDIF;
  • контроллер IEEE 1394a;
  • внешний External SATA;
  • обвязка узла VRM и звукового кодека произведена надежными полимерными конденсаторами;
  • 8-канальный звук High Difinition Audio.

Недостатки:

  • один разъем для корпусного вентилятора;
  • поддержка памяти DDR2 только в одноканальном режиме;
  • два слота для оперативной памяти;
  • не сильно эффективная система охлаждения;
  • два PCI слота;
  • отсутствие COM порта на панели разъемов.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
