Обзор и тестирование материнской платы GIGABYTE GA-78LMT-USB3

01-06-2015

Материнскую плату GIGABYTE GA-78LMT-USB3 трудно назвать новинкой, поскольку в ее основе лежит представленный в начале 2009 года северный мост AMD 760G. Первоначально он был призван сменить AMD 740G на посту бюджетной модели для платформы Socket AM2/AM2+, но позже был адаптирован и для последующих разъемов Socket AM3/AM3+. Главной отличительной чертой AMD 760G является наличие интегрированного графического ядра AMD Radeon HD 3000, работающего на частоте 350 МГц и совместимого с DirectX 10. Оно поддерживает максимальное разрешение 1920 х 1200 и предназначено скорее для мультимедийных нужд, поскольку обеспечить хоть сколько-либо приемлемую производительность в современных играх оно не способно.

Что же касается непосредственно GIGABYTE GA-78LMT-USB3, то она выступает в качестве доступной и компактной модели для сборки систем начального уровня. На момент написания обзора она предлагается по цене порядка $70.

Давайте же взглянем на подробные характеристики решения от GIGABYTE.

GIGABYTE GA-78LMT-USB3

Спецификация материнской платы GIGABYTE GA-78LMT-USB3:

Производитель

GIGABYTE

Модель

GA-78LMT-USB3 (rev 6.0)

Микросхемы северного и южного мостов

AMD 760G + AMD SB710

Процессорный разъем

AMD Socket AM3/AM3+

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II / AMD Sempron / AMD FX

Частота используемой памяти

1600* / 1333 / 1066 МГц

(*OC)

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 2.0 x16

1 x PCI Express 2.0 x1

1 х PCI

Дисковая подсистема

AMD SB710 поддерживает:

6 x SATA 3 Гбит/с

1 x IDE с поддержкой двух устройств ATA 133/100/66/33

RAID 0, RAID 1, RAID 10, JBOD

LAN

1 x Realtek 8111F (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC892

2/4/5.1/7.1-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на элементах подсистемы питания процессора

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Внешние порты I/O

1 x LAN (RJ45)

1 х DVI-D

1 x HDMI

1 x D-Sub

4 x USB 2.0

2 x USB 3.0

3 x аудиопорта

1 х PS/2 (для подключения мышки либо клавиатуры)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 3 Гбит/с

1 x IDE

1 x разъем COM

1 x разъем LPT

1 x S/PDIF Out

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

2 х 32 Mбит AWARD BIOS

ACPI 1.0b, SM BIOS 2.4, PnP 1.0а, DMI 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х кабель IDE

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

244 х 244 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-78LMT-USB3

Материнская плата GIGABYTE GA-78LMT-USB3 поставляется в коробке, выполненной из плотного картона, украшенного качественной полиграфией в фирменном стиле. При взгляде на нее, в первую очередь обращает на себя внимание название модели и компании-производителя, а также наличие интегрированной графики AMD Radeon HD 3000 и поддержка процессоров AMD FX. Немного ниже находится логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

  • Ultra Cool & Perfomance – в цепи питания процессора используются высокоэффективные полевые транзисторы с низким сопротивлением открытого канала (Low RDS (on)) и долговечные твердотельные конденсаторы.
  • Ultra Safe – данная модель оснащается дополнительной защитой портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

GIGABYTE GA-78LMT-USB3

На обратной стороне можно обратить внимание на крупное схематическое изображение материнской платы и конфигурацию интерфейсной панели. Также тут присутствует краткий перечень характеристик устройства и упоминание о других ключевых преимуществах новинки:

  • область текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы;
  • использование высококачественных аудиоконденсаторов серии Nippon Chemicon ARE;
  • поддержка интерфейсов COM, LPT и USB 3.0;
  • специальная технология GIGABYTE On/Off Charge позволит зарядить ваши мультимедийные устройства даже при выключенном ПК.

GIGABYTE GA-78LMT-USB3

Комплект поставки устройства включает в себя исключительно самое необходимое, а именно: заглушку интерфейсной панели, два кабеля SATA, кабель IDE, диск с ПО и руководство пользователя.

Дизайн и особенности платы

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3 выполнена на печатной плате темно-коричневого цвета формата microATX (244 х 244 мм), которая отлично сочетается с темно-серыми радиаторами. Все набортные элементы расположены на оптимальных местах, а единственной особенностью выступает отсутствие в правом нижнем углу крепежного отверстия. Поэтому рекомендуем соблюдать определенную осторожность при подключении накопителей к перпендикулярно расположенным портам SATA 3 Гбит/с.

GIGABYTE GA-78LMT-USB3

Отдельно отметим заботу производителя об удобстве эксплуатации материнской платы. К примеру, DIMM-слоты оборудованы защелками с обеих сторон, но установленная видеокарта не будет мешать замене модулей оперативной памяти, так как разъемы расположены на достаточном удалении друг от друга.

GIGABYTE GA-78LMT-USB3

Обратная сторона новинки примечательна разве что стандартной опорной пластиной процессорного разъема, а также пластиковыми клипсами крепления радиаторов системы охлаждения.

GIGABYTE GA-78LMT-USB3

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер для сброса CMOS, разъемы COM и LPT, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами южного моста реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их всего четыре: два внутренних и два внешних. Все они функционируют благодаря контроллеру VIA VL805.

GIGABYTE GA-78LMT-USB3

Возможности организации дисковой подсистемы представлены шестью портами SATA 3 Гбит/с, расположенными перпендикулярно поверхности платы, и одним IDE, который поддерживает подключение двух устройств. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 10 и JBOD.

GIGABYTE GA-78LMT-USB3

Системная плата GIGABYTE GA-78LMT-USB3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1333 МГц в номинальном режиме и до 1600 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: первый накрывает северный мост AMD 760G, второй отвечает за охлаждение элементов подсистемы питания процессора, в то время как третий охлаждает южный мост AMD SB710. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения южного моста AMD SB710 – 39,9°C;
  • радиатор охлаждения северного моста AMD 760G – 54,5°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 45,1°C.

Продемонстрированные результаты говорят нам о том, что ключевым компонентам перегрев не угрожает, так как до критических температур все еще есть значительный запас.

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

Питание процессора осуществляется по 4+1-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT8868. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE GA-78LMT-USB3

Для расширения функциональности материнской платы у пользователя есть в распоряжении три слота:

  1. PCI Express 2.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI.

Как видим, имеется возможность установки только одной видеокарты, чего вполне достаточно для системы начального уровня. Отдельно отметим, что в случае подключения видеокарты с двухслотовой системой охлаждения, у вас останется в свободном доступе только один слот PCI, а значит, при желании дополнительной установки, к примеру, дискретной звуковой платы, вы будете ограничены моделями с интерфейсом PCI.

GIGABYTE GA-78LMT-USB3

Возможности Multi I/O реализованы на базе микросхемы ITE IT8620E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-78LMT-USB3

Четыре порта USB 3.0 реализованы при помощи контроллера VIA VL805.

GIGABYTE GA-78LMT-USB3

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G.

GIGABYTE GA-78LMT-USB3

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892, в обвязке которого используются качественные аудиоконденсаторы серии Nippon Chemicon ARE. При этом звуковой тракт отделен защитной полосой от других компонентов для уменьшения наводок.

GIGABYTE GA-78LMT-USB3

На интерфейсную панель модели GIGABYTE GA-78LMT-USB3 выведены следующие порты:

  • 1 x D-Sub;
  • 1 х DVI-D;
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 х USB 2.0;
  • 1 х PS/2 (мышь либо клавиатура);
  • 3 x аудиопорта.

Отметим вполне достаточное количество портов USB, наличие трех видеовыходов, включая современный цифровой HDMI, а также возможность вынести на заднюю панель порты COM и LPT при помощи соответствующих колодок на поверхности платы. Среди особенностей стоит выделить разве что неудобное подключение многоканальной акустики, для чего придется задействовать аудиопорты на передней панели либо передавать аудиосигнал посредством интерфейса HDMI.

GIGABYTE GA-78LMT-USB3

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-78LMT-USB3 весьма стандартные. В наличии два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как другой предназначен для системной вертушки.

UEFI BIOS

GIGABYTE GA-78LMT-USB3

Модель GIGABYTE GA-78LMT-USB3 оснащена уже неактуальной версией BIOS на основе микрокода AWARD. К тому же напомним, что она имеет две микросхемы BIOS (технология GIGABYTE DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

GIGABYTE GA-78LMT-USB3

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»).

GIGABYTE GA-78LMT-USB3

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 667 МГц до 2400 МГц.

GIGABYTE GA-78LMT-USB3

При необходимости в подразделе «DRAM Configuration» можно получить доступ к регулировкам задержек памяти.

GIGABYTE GA-78LMT-USB3

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

7 – MAX

0,5

Частота оперативной памяти

System Memory Multiplier

667 – 2400





VGA Core Clock

200 − 2000

1



CPU NorthBridge Frequency

5 − 20

1



CPB Ratio

4 − 35

0,5



CPU Frequency

200 − 500

1



PCIE Clock

100 − 150

1



HT Link Frequency

1 − 13

1



NorthBridge Voltage Control

+0,1 − +0,3



Напряжение оперативной памяти

DDR3 Voltage

1,500 – 1,900



Напряжение на процессоре

CPU Voltage Control

1,5000 – 1,8000





CPU NB VID Control

1,1250 – 1,4250



Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-78LMT-USB3

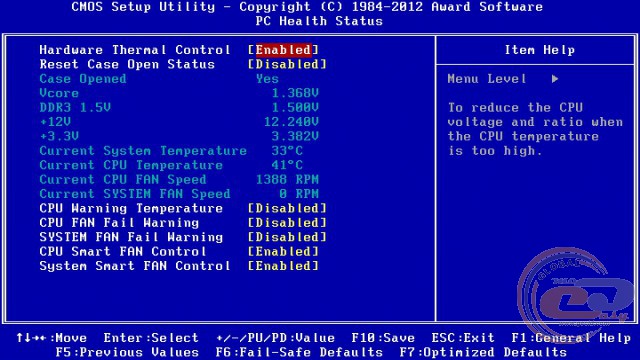

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, оперативной памяти и на линиях питания +12В и +3,3В.

Возможности разгона

GIGABYTE GA-78LMT-USB3

Частоту шины тестового процессора AMD Phenom II X3 720 удалось повысить с 200 до 300 МГц.

GIGABYTE GA-78LMT-USB3

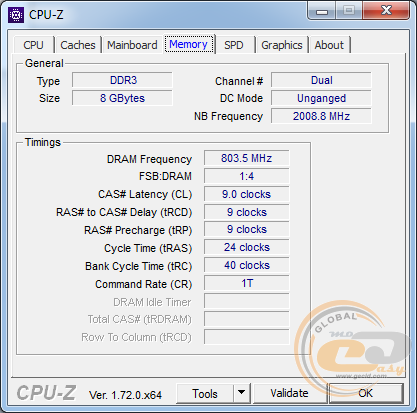

Оперативную память без проблем удалось запустить только на частоте не выше 1600 МГц без повышения опорной частоты.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-78LMT-USB3 использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720 (2,8 ГГц, Socket AM3)

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Устройство видеозахвата

AVerMedia Live Gamer Portable

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

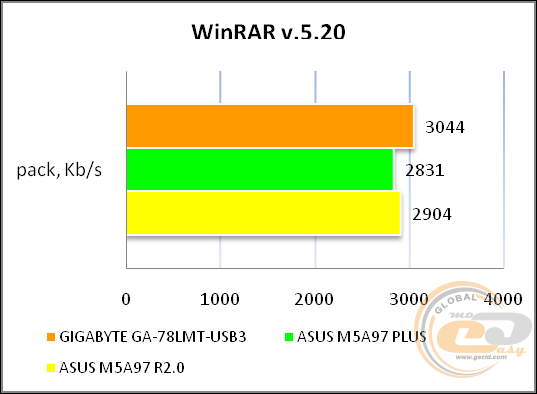

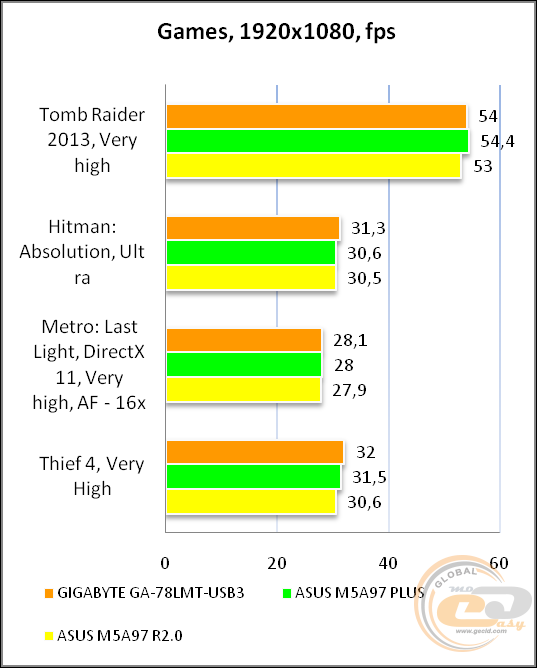

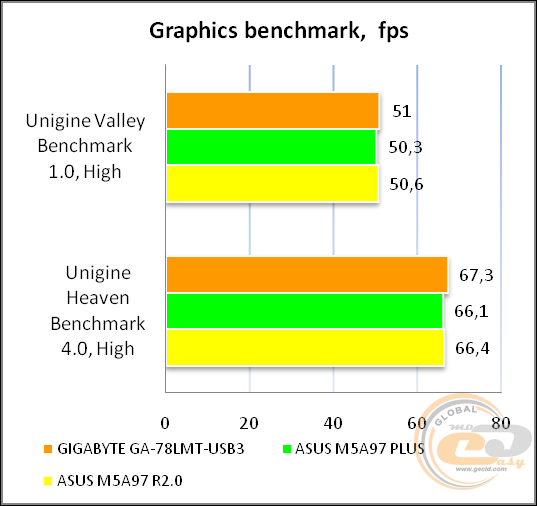

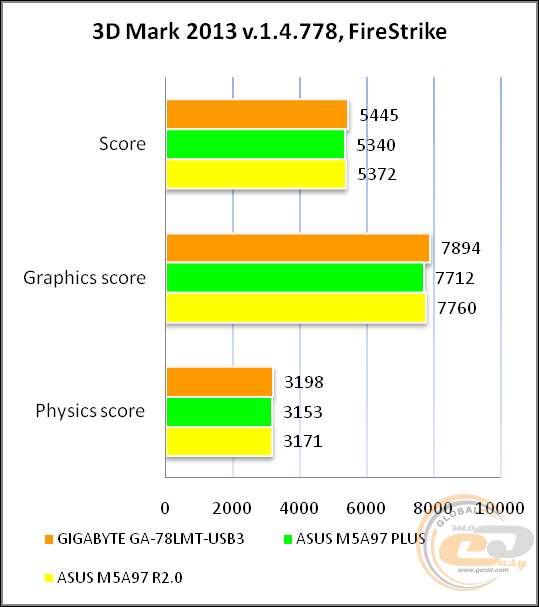

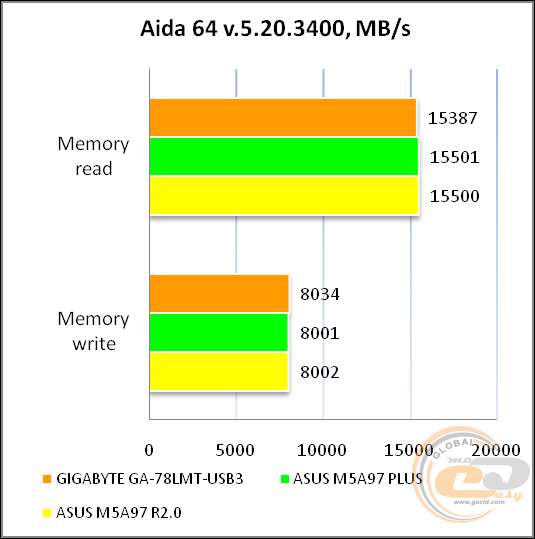

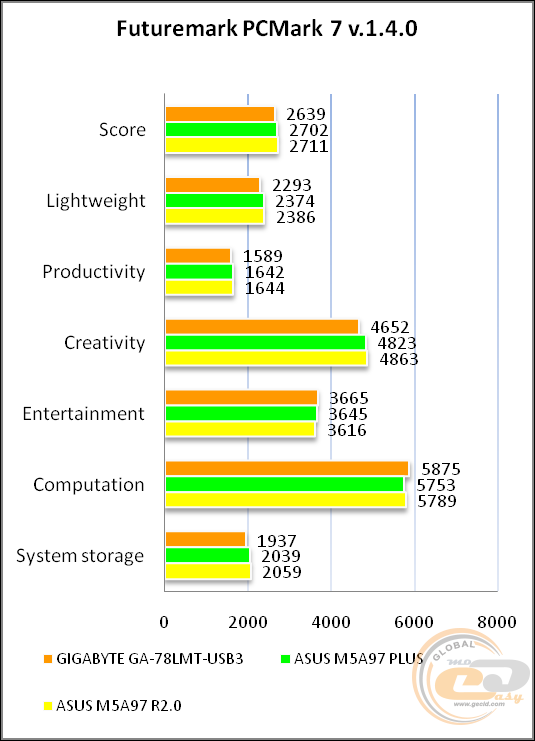

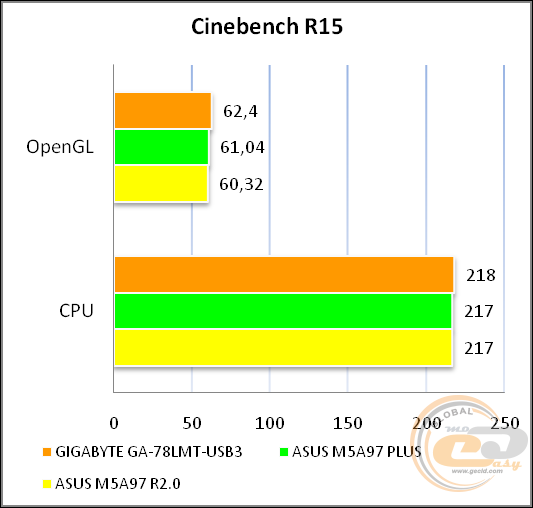

Результаты тестов

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

GIGABYTE GA-78LMT-USB3

Модель GIGABYTE GA-78LMT-USB3 демонстрирует хорошие показатели производительности, что позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC892

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09, +0.03

Отлично

Уровень шума, дБ (А)

-85.4

Хорошо

Динамический диапазон, дБ (А)

85.5

Хорошо

Гармонические искажения, %

0.0042

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.9

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-86.1

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.07

Отлично

Уровень шума, дБ (А)

-91.5

Очень хорошо

Динамический диапазон, дБ (А)

91.7

Очень хорошо

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.9

Средне

Интермодуляционные искажения + шум, %

0.010

Очень хорошо

Взаимопроникновение каналов, дБ

-87.9

Отлично

Интермодуляции на 10 кГц, %

0.0098

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема на основе предустановленного кодека Realtek ALC892 демонстрирует хорошее качество воспроизведения звука, которого будет более чем достаточно для повседневного использования. Также имеется возможность установить дискретную аудиокарту с интерфейсом PCI Express либо PCI.

Выводы

Материнская плата GIGABYTE GA-78LMT-USB3 является решением начального уровня формата microATX, которое обладает важным преимуществом в виде интегрированной графической подсистемы на основе AMD Radeon HD 3000. Это позволит вам создать производительный ПК на основе одного из процессоров серии AMD FX без использования дополнительной дискретной видеокарты.

Также к ключевым ее достоинствам можно отнести качественную элементную базу, соответствие концепции Ultra Durable, поддержку современных интерфейсов USB 3.0 и HDMI, а также доступную стоимость порядка $70. Отдельно хочется похвалить производителя за стильный дизайн материнской платы, грамотную компоновку набортных элементов, эффективную систему охлаждения, а также поддержку интерфейсов IDE, COM, LPT и PCI, которые все еще могут быть актуальны в случае сборки на основе GIGABYTE GA-78LMT-USB3 нового офисного ПК, а то и апгрейда или ремонта вышедшего из строя.

Что же касается особенностей, то к таковым можно отнести отсутствие разъемов SATA 6 Гбит/с, неудобное подключение многоканальной акустики, а также отсутствие крепежного отверстия в правом нижнем углу печатной платы, что потребует от пользователя большей аккуратности при подключении накопителей.

В итоге материнская плата GIGABYTE GA-78LMT-USB3 может быть разумным выбором для сборки различного класса систем: от офисных или учебных машин до производительных, в том числе и игровых, после установки соответствующего уровня графического адаптера.

Достоинства:

  • поддержка фирменного дизайна Ultra Durable;
  • качественная элементная база;
  • приятный дизайн;
  • интегрированная графическая подсистема AMD Radeon HD 3000;
  • поддержка интерфейсов USB 3.0 и трех видеовыходов;
  • реализация качественной аудиоподсистемы;
  • наличие двух микросхем BIOS;
  • поддержка ряда полезных фирменных технологий и утилит;
  • поддержка интерфейсов COM, LPT, IDE и PCI.

Особенности:

  • неудобное подключение многоканальной акустики;
  • отсутствие интерфейсов SATA 6 Гбит/с.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMedia, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
