Обзор материнской платы GIGABYTE GA-880GMA-UD2H

25-11-2010

В рамках данного обзора мы рассмотрим доступное решение на наборе системной логики AMD 880G для домашнего компьютера или офиса. Главное преимущество тестируемой сегодня материнской платы GIGABYTE GA-880GMA-UD2H по сравнению с решениями того же класса – ее стоимость. Производителю удалось добиться снижения стоимости платы главным образом за счет уменьшения ее размеров. Данная материнская плата имеет «квадратный» формат MicroATX, что позволит устроить ее в достаточно компактные корпуса, и, вместе с тем, использует все преимущества современного набора логики AMD 880G. В северный мост AMD 880G интегрирован видеоускоритель ATI Radeon HD 4250, что позволит использовать плату без установки дискретной видеокарты, в случае, если система на этой плате не задумывается как основа для игровой станции. Южный мост AMD SB850 реализует стандарт SATA 6.0 Гб/с, предоставляя пользователю 6 портов SATA 6.0 Гб/с. Дополнительный чип NEC D720200F1 обеспечивает поддержку двух портов USB 3.0. Не забыли производители платы и про фирменную функцию разблокировки скрытых ядер процессора Auto Unlock. Словом, на плате имеется весь необходимый функционал, для того, чтобы она соответствовала современным требованиям. Для того чтобы узнать, насколько удачным получился данный продукт, предлагаем перейти к детальному знакомству с материнской платой GIGABYTE GA-880GMA-UD2H.

GIGABYTE GA-880GMA-UD2H

Спецификации материнской платы GIGABYTE GA-880GMA-UD2H:

Производитель

GIGABYTE

Модель

GA-880GMA-UD2H

Чипсет

AMD 880G + AMD SB850

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
DDR3 2000(OC)/1333/1066 МГц.
Двухканальная архитектура памяти. Поддержка памяти ECC.

Слоты расширения

1 x PCI Express 2.0 x16 (16 линий)
1 x PCI Express 2.0 x16 (4 линий)
1 x PCI
1 x PCI Express x1

VGA

ATI Radeon HD 4250 интегрирован в северный мост AMD 880GX
1 x D-Sub port
1 x DVI-D port
1 x HDMI

Дисковая подсистема

Чипсет SB850:
6 x SATA 6.0 Гб/с с поддержкой SATA RAID 0, 1, 5, 10, JBOD

Чип GIGABYTE SATA2:
2 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип iTE IT8720:
1 x FDD

LAN

Сетевой LAN-контроллер Realtek 8111D (10/100/1000) Мбит/с

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC892 HD

Питание

24-контактный разъем питания ATX
8-контактный разъем питания ATX12V

Охлаждение

Алюминиевых радиатор на северном мосту;
Алюминиевый радиатор на южном мосту.

Разъемы для вентиляторов

1 x CPU
1 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптический выход
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x eSATA 6Gb/s
8 канальный аудио выход

Внутренние порты I/O

3 x USB 2.0/1.1
1 x S/PDIF вход/выход
5 x SATA 6.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x floppy disk drive
1 x COM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

@BIOS
Auto Unlock
Auto Green
Download Center
Q-Flash
Smart Recovery
Q-Share
EasyTune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2
Easy Energy Saver

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
заглушка задней панели
диск с драйверами и утилитами

Форм-фактор, размеры, мм

MicroATX
244 x 244

Сайт производителя

http://www.gigabyte.ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-880GMA-UD2H

GIGABYTE GA-880GMA-UD2H

Материнская плата GIGABYTE GA-880GMA-UD2H упакована в броско оформленную картонную коробку с множеством надписей и фирменных эмблем. На лицевой стороне упаковки заявлены все основные функции и технологии, поддерживаемые данным продуктом, при этом, основной упор делается на принадлежность данной платы к серии «333», эмблема которой занимает значительную часть «обложки».

GIGABYTE GA-880GMA-UD2H

Обратная сторона упаковки в еще большей степени насыщена различной информацией о возможностях материнской платы. Здесь подробно описываются особенности серии «333» (USB 3.0; SATA 3.0; 3xUSB Power Boost) и упоминаются все остальные ключевые особенности GIGABYTE GA-880GMA-UD2H.

Комплект поставки материнской платы GIGABYTE GA-880GMA-UD2H включает в себя следующие элементы:

  • руководство пользователя;
  • 2x SATA-кабеля;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задней панели I/O Shield;
  • диск с драйверами и утилитами.

Скромная комплектация, достаточная только для сборки ПК и начала работы, но не более.

GIGABYTE GA-880GMA-UD2H

GIGABYTE GA-880GMA-UD2H

Рассматриваемая сегодня материнская плата GIGABYTE GA-880GMA-UD2H выполнена на текстолите темно-синего цвета и принадлежит к форм-фактору MicroATX, вследствие чего имеет квадратные размеры и не так много места для слотов расширения и рационального расположения стратегических разъемов. Таким образом, на данной материнской плате можно выделить несколько незначительных недочетов. В первую очередь, это, конечно же, расположение разъемов SATA 6.0 Гб/с, три из которых, наиболее вероятно, будут недоступны при установке на плату крупной видеокарты. Кстати, в нижнем углу платы, где находятся слоты SATA, не осталось места под отверстие для крепления платы, так что при «втыкании» в нижние разъемы и разъем системной панели, во избежание перегибов текстолита платы, рекомендуется быть аккуратнее. Далее, слоты под оперативную память вплотную приближены к рамке для крепления процессорного кулера, и при установке/замене последнего могут возникнуть неудобства, особенно если в слоты установлены модули с высокими радиаторами. В остальном, эксплуатация материнской платы GIGABYTE GA-880GMA-UD2H может оказаться вполне безпроблемной.

Материнская плата GIGABYTE GA-880GMA-UD2H использует южный мост SB850. Возможности данного чипа предполагают поддержку сразу шести портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также южный мост отвечает за функционирование 14 портов USB 2.0. На тестируемой материнской плате реализовано только 10 USB 2.0 портов (места на маленькой плате не хватает), а еще два относятся к стандарту USB 3.0 и управляются отдельным чипом. Порты USB 2.0 распределены следующим образом: 4 на задней панели и 3 внутренних (от каждого из которых можно вывести по два разъема).

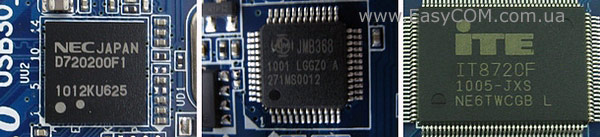

Помимо потенциала южного моста SB850, возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:

  • NEC D720200F1
  • JMicron JMB 368
  • iTE IT8720

Микросхема NEC D720200F1 обеспечивает поддержку двух портов USB 3.0, которые выведены на заднюю панель и маркированы синим цветом. Чип JMicron JMB 368 заведует IDE-контроллером с поддержкой двух устройств ATA 133/100/66/33. И, наконец, чип iTE IT8720, помимо мониторинга и управления COM-портом, отвечает за поддержку флоппи дисковода.

GIGABYTE GA-880GMA-UD2H

Материнская плата GIGABYTE GA-880GMA-UD2H имеет не так много слотов расширения, а при установке современной видеокарты с двухслотовой системой охлаждения, будет перекрыт второй PCI Express x16. Слоты PCI и PCI Express x1, которых на плате по одному, останутся доступны. К сожалению, на второй слот PCI Express 2.0 x16 выделено всего 4 линии PCIe, поэтому едва ли кто-либо заполнит его второй видеокартой, тем более, что ни NVIDIA SLI ни ATI CrossFireX официально платой не поддерживаются.

GIGABYTE GA-880GMA-UD2H

На материнской плате GIGABYTE GA-880GMA-UD2H установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ, а максимальная гарантированная частота ее работы составляет 2000 МГц в режиме разгона.

Рассматриваемая плата использует северный мост AMD 880G, ключевой особенностью которого, напомним, является наличие встроенного видеоядра ATI Radeon HD 4250. Видеоядро ATI Radeon HD 4250 во многом аналогично более мощному Rаdeon HD 4290 (используется в более дорогостоящих решениях на AMD 890GX), имеет 40 потоковых процессоров, поддерживает Microsoft DirectX 10.1, однако работает на сниженной частоте 560 МГц, в отличие от 700 МГц у Radeon HD 4290.

GIGABYTE GA-880GMA-UD2H

На материнской плате GIGABYTE GA-880GMA-UD2H используется не самый мощный на первый взгляд 4+1-фазный стабилизатор питания процессора, который, однако, включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Питание процессора обеспечивает более надежный 8-контактный разъем ATX12V. В совокупности, такой схемы вполне достаточно для питания даже мощных шестиядерных процессоров Phenom II X6, которые официально поддерживает данная плата.

GIGABYTE GA-880GMA-UD2H

Система охлаждения материнской платы GIGABYTE GA-880GMA-UD2H состоит из двух алюминиевых радиаторов. Первый, типичный по форме для многих материнских плат GIGABYTE, имеет весьма внушительные габариты (особенно это заметно на данной, сравнительно компактной плате) и установлен на чипе северного моста AMD 880G. Второй радиатор имеет размеры поскромнее и накрывает южный мост SB850. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов. В целом, можно сказать, что система охлаждения материнской платы GIGABYTE GA-880GMA-UD2H удовлетворительно справляется со своей задачей, в процессе тестирования максимальная температура северного моста составляла 45°С. А вот южный мост прогревался до 52°С, что не критично, но, все же, требует внимания – систему желательно собирать в корпусе с хорошей вентиляцией.

GIGABYTE GA-880GMA-UD2H

Продолжая тему охлаждения, отметим наличие опорной пластины на оборотной стороне материнской платы. Эта пластина предотвратит изгибы материнской платы при установке процессорных кулеров с тугим креплением.

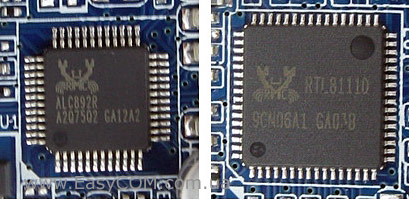

Звуковая подсистема основана на HDA-кодеке 8-канального звука Realtek ALC892R, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL811D.

GIGABYTE GA-880GMA-UD2H

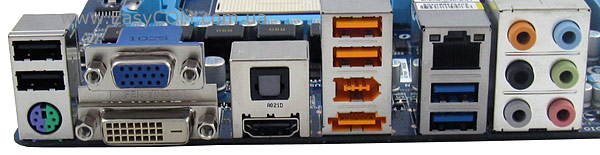

На заднюю панель GIGABYTE GA-880GMA-UD2H выведены следующие порты:

  • 1 x PS/2 (клавиатура/мышь)
  • 1 x DVI
  • 1 x VGA
  • 1 x HDMI
  • 1 x LAN (RJ45) порт
  • 1 x S/PDIF оптический выход
  • 4 x USB 2.0/1.1
  • 2 x USB 3.0/2.0
  • 1 x IEEE 1394a
  • 1 x eSATA 6Gb/s
  • 8 канальный аудио выход

Приятной особенностью платы является наличие сразу трех различных видеоинтерфейсов на задней панели для вывода сигнала с интегрированного видеоядра.

BIOS

BIOS материнской платы GIGABYTE GA-880GMA-UD2H разработана на коде Award и имеет достаточное количество настроек, с помощью которых можно производить разгон системы.

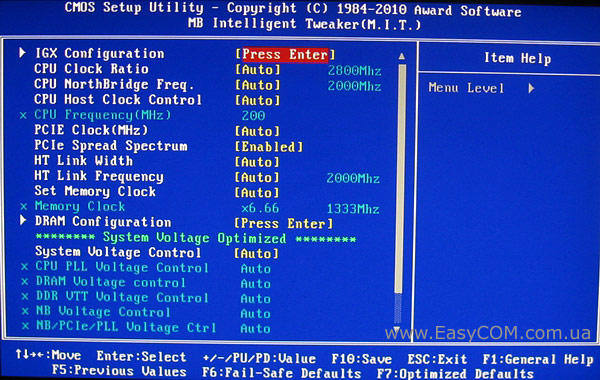

Все необходимые для разгона настройки сгруппированы в разделе «MB Intelligent Tweaker (M.I.T.)» и предоставляют стандартный набор возможностей для настройки системы. Можно изменять такие параметры как: частоты и напряжения процессора, памяти, чипсета; управлять множителем процессора; настроить тайминги памяти и др. Для удобства восприятия, все основные настройки, доступные для изменения, были сгруппированы в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 – 500 МГц

1

Множитель процессора

CPU Clock Ratio

5 – 35

0,5

Множитель контроллера памяти

CPU NorthBridge Freq.

5 – 20

1

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.



Множитель шины HT

HT Link Frequency

1 – 13

1

Частота шины PCI Express

PCIE Clock

100 – 150 МГц

1 МГц

Напряжения питания процессора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напряжения питания контроллера памяти

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

Напряжение питания тактирующего чипа

CPU PLL Voltage Control

2,220 – 3,100 В

0,02 В

Напряжение питания памяти

DRAM Voltage Control

1,300 – 2,500 В

0,005 В



DDR VTT Voltage Control

0,770 – 1,100 В

0,025 В

Напряжение питания шины PCI-E

NB/PCIe/PLL Voltage Control

1,45 – 2,1 В

0,01 В

Напряжение питания северного моста

NB Voltage Control

0,9 – 1,5 В

0,02 В

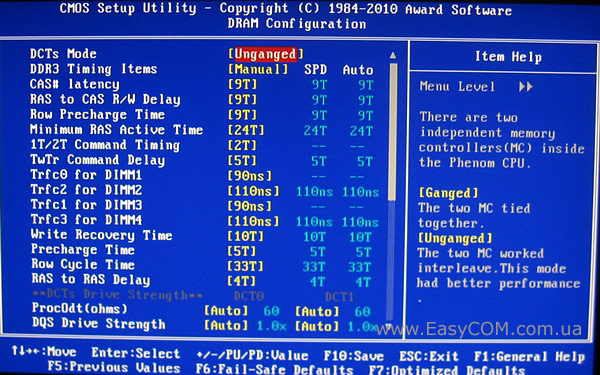

Доступ к настройкам таймингов оперативной памяти открыт в пункте «DRAM Configuration» раздела «MB Intelligent Tweaker».

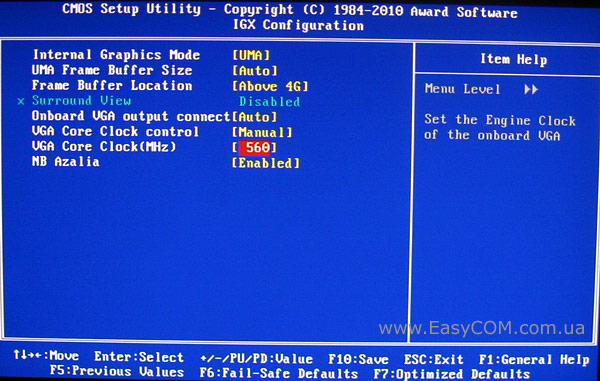

Поскольку северный мост AMD 880G имеет встроенное видеоядро ATI Radeon HD 4250, в том же разделе «MB Intelligent Tweaker» находится пункт «IGX Configuration», в котором можно изменять различные параметры самого видеоядра, например, можно изменить частоту видеоядра или размер выделяемой для него системной памяти.

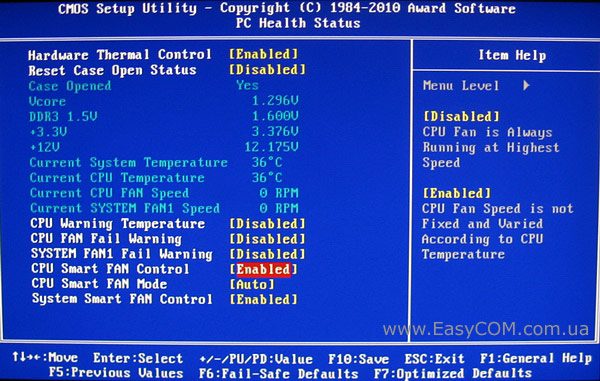

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора,
  • скоростью вращения процессорного кулера и четырех корпусных вентиляторов;
  • напряжением на ядре процессора и модулях оперативной памяти;
  • напряжением на линии питания +3,3 В и +12В.

Кроме того, в этом разделе можно включить функции автоматического управления процессорным кулером CPU Smart FAN Control и System Smart FAN Control для корпусных вентиляторов.

Возможности разгона

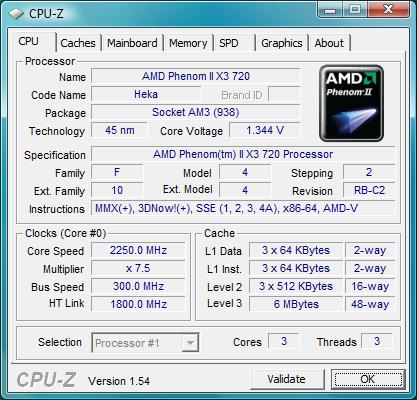

Возможности разгона системной шины материнской платы GIGABYTE GA-880GMA-UD2H с трехъядерным процессором AMD Phenom II X3 720 не самые выдающиеся, но вполне достаточные в бытовых условиях – тактовую частоту шины удалось поднять лишь до значения 300 МГц.

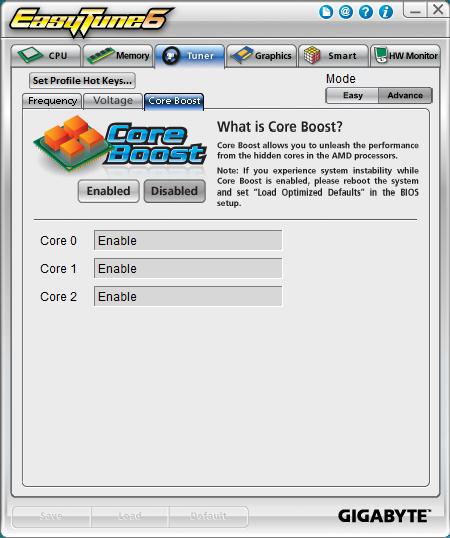

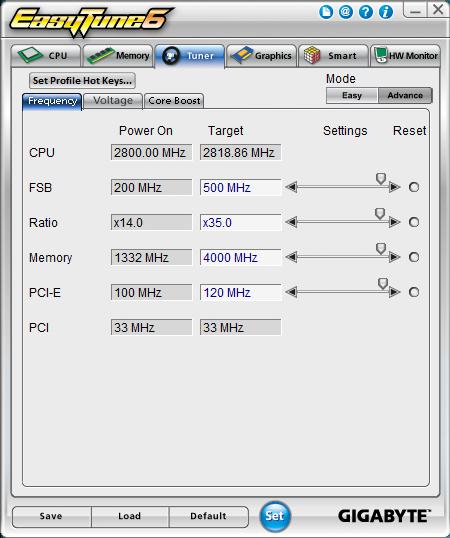

В комплекте с данной материнской платой поставляется фирменная утилита GIGABYTE EasyTune6, при помощи которой можно производить различные настройки системы прямо из операционной системы. Данная утилита помимо всего прочего имеет настройку для разблокировки скрытых ядер процессора, которая называется Core Boost. Правда при активации Core Boost, утилита потребует перезагрузки системы, для того, чтобы изменения вступили в силу.

При помощи данной функции мы успешно активировали четвертое ядро процессора AMD Phenom II X3 720.

Тестирование

Для тестирования материнской платы GIGABYTE GA-880GMA-UD2H использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Графический ускоритель

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Результаты тестов при номинальных режимах работы показывают, что по производительности материнская плата GIGABYTE GA-880GMA-UD2H существенно не отличается от решений подобного класса.

Работа с интегрированным видео

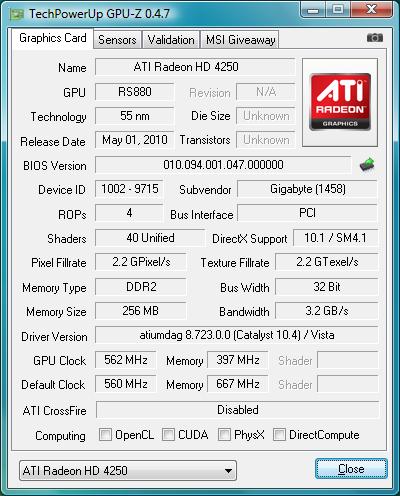

Встроенное видеоядро ATI Radeon HD 4250 имеет номинальные рабочие частоты 560 МГц для видеоядра и 667 МГц для видеопамяти (используется системная, работающая номинально как DDR3-1333). Это дефорсированный вариант ускорителя Rаdeon HD 4290, который используется в более дорогостоящих решениях. Заметим, что у Radeon HD 4250 нет видеопамяти Side-port, которая используется повсеместно в Rаdeon HD 4290, что еще заметнее разделяет эти решения по производительности.

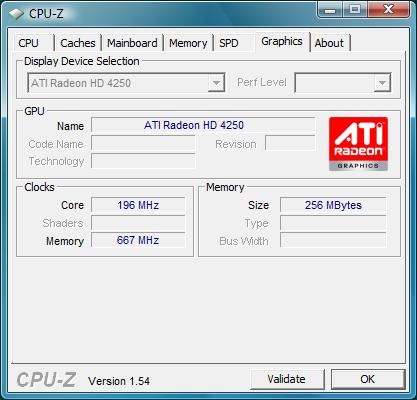

В режиме бездействия частота видеоядра снижается до 196 МГц в целях снижения энергопотребления и температуры северного моста.

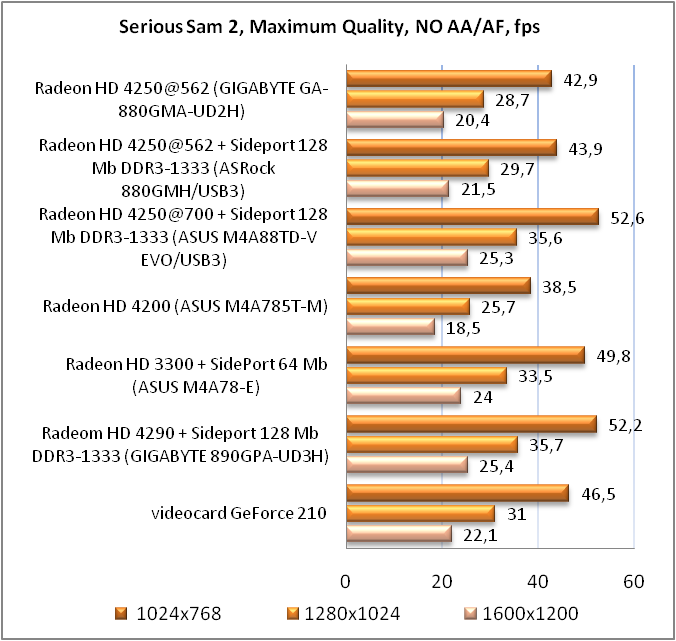

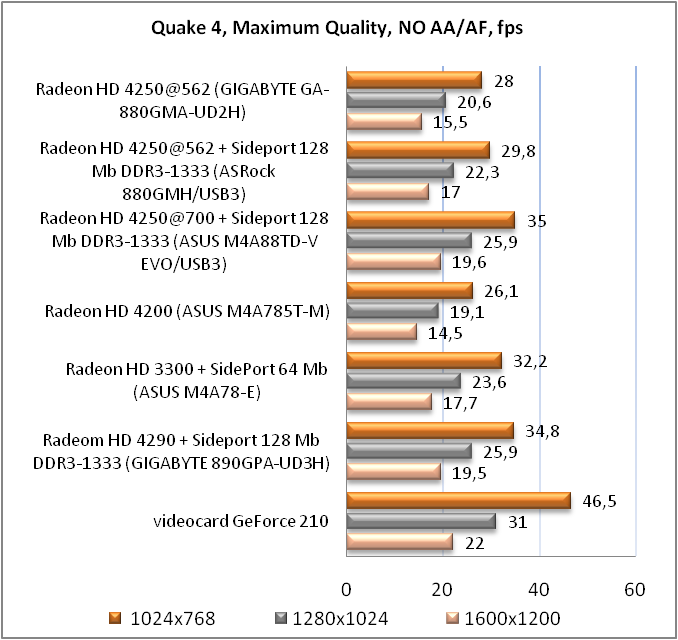

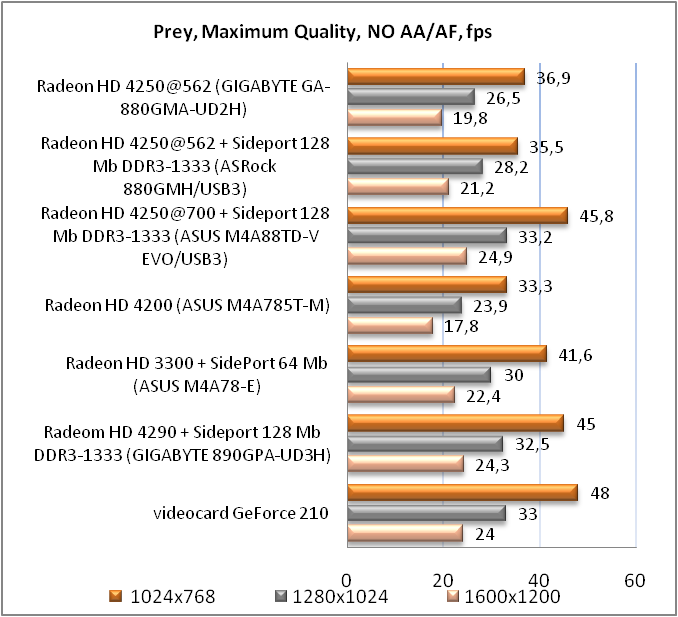

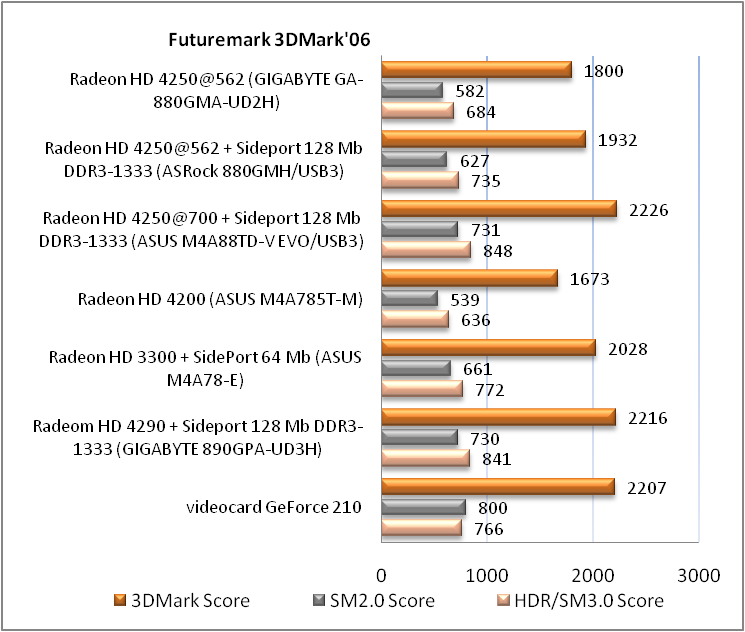

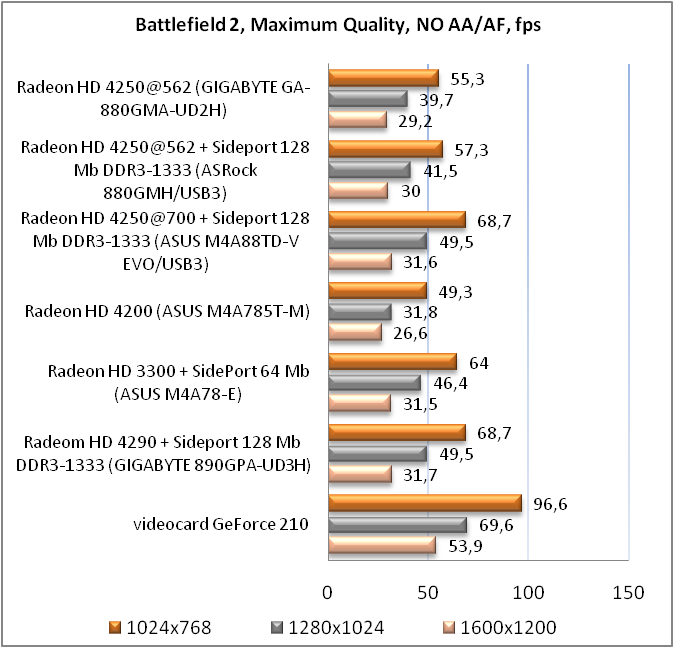

Из результатов тестов следует, что производительность интегрированной видеоподсистемы материнской платы GIGABYTE GA-880GMA-UD2H несущественно уменьшается из-за отсутствия памяти Side-port по сравнению с платами на аналогичном чипсете, которые укомплектованы выделенным видеобуфером. В любом случае, производительность всех без исключения встроенных видеоускорителей на сегодняшний день не позволяет наслаждаться 3D-играми в высоком качестве или работать с ресурсоемкими 3D-приложениями.

Тестирование звукового тракта на основе кодека Realtek ALC892 HD

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.17

Очень хорошо

Уровень шума, дБ (А)

-85.1

Хорошо

Динамические диапазон, дБ (А)

85.1

Хорошо

Гармонические искажения, %

0.140

Средне

Гармонические искажения + шум, дБ(A)

-51.8

Плохо

Интермодуляционные искажения + шум, %

0.281

Средне

Взаимопроникновение каналов, дБ

-82.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.327

Средне

Общая оценка



Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.24

Очень хорошо

Уровень шума, дБ (А)

-85.6

Хорошо

Динамические диапазон, дБ (А)

85.4

Хорошо

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.7

Средне

Интермодуляционные искажения + шум, %

0.016

Очень хорошо

Взаимопроникновение каналов, дБ

-78.8

Очень хорошо

Интермодуляции на 10 кГц, %

0.014

Очень хорошо

Общая оценка



Очень хорошо

Встроенный аудиокодек Realtek ALC892 HD показал результат «очень хорошо». Из этого следует, что обвязка кодека выполнена на качественном уровне, и большинство пользователей будут удовлетворены такой аудиоподсистемой.

Выводы

Материнская плата GIGABYTE GA-880GMA-UD2H – продукт для экономных пользователей. С ее помощью можно создать «рабочую лошадку» (ее компактные размеры и встроенное видеоядро, ускоряющее декодирование HD-Video, играют в этом решающую роль), для работы с документами, серфинга в интернете и просмотра фильмов. В то же время данная плата позволяет и сконфигурировать и довольно мощную игровую систему, установив на нее современный дискретный видеоускоритель и мощный процессор, и даже заняться «щадящим» разгоном. Для чего использовать данную плату – решит, естественно, конечный покупатель, но в любом случае, он окажется удовлетворен выбранным продуктом за вполне умеренные деньги.

Достоинства:

  • хорошая функциональность и поддержка современного оборудования;
  • наличие встроенного видеоядра с поддержкой DirectX 10.1 и ускорением HD-Video;
  • три различных видеовыхода (VGA, DVI, HDMI);
  • наличие двух слотов PCI Express 2.0 x16;
  • поддержка шести портов SATA 3.0;
  • поддержка USB 3.0;
  • наличие функции разблокировки ядер и средний разгонный потенциал;
  • поддержка устаревших интерфейсов FDD, IDE и COM.

Недостатки:

  • скромная комплектация;
  • отсутствие собственной памяти Side-port у интегрированного видеоядра;
  • всего четыре линии PCIe на второй слот PCI Express 2.0 x16 и отсутствие поддержки CrossFireX.


Автор: Дмитрий Исаев

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, и Sea Sonic за предоставленное для тестового стенда оборудование.
