Обзор и тестирование материнской платы GIGABYTE GA-990XA-UD3





Материнские платы со средней стоимостью немногим более 100 долл. США всегда пользовались повышенным спросом среди покупателей благодаря, обычно, хорошему соотношению цены и производительности (возможностей), ведь, зачастую, подобные решения позволяют собрать на своей основе систему, которая не уступит в производительности, а то и базовой функциональности, даже более дорогим аналогам. Сегодня мы посмотрим на то, что способна предложить компания GIGABYTE в озвученном выше ценовом сегменте.



Материнская плата GIGABYTE GA-990XA-UD3, на первый взгляд, способна склонить покупателя в свою пользу благодаря полной поддержке процессоров от AMD семейства FX, усиленной системе питания, поддержке технологий AMD CrossFireX и NVIDIA SLI, и все это всего за 110 долл. США. Звучит неплохо, а так ли это на самом деле мы узнаем в процессе тестирования.

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-990XA-UD3:





Спецификации материнской платы GIGABYTE GA-990XA-UD3:

Упаковка и комплектация





Материнская плата GIGABYTE GA-990XA-UD3 упакована в картонную коробку стандартного размера с цветной полиграфией. На лицевой стороне указано наименование платы и компании производителя. Большой логотип, находящийся в центральной части упаковки, говорит нам о том, что GIGABYTE GA-990XA-UD3 выполнена в соответствии с концепцией Ultra Durable 3 Classic, согласно которой используется текстолит с двумя слоями медного проводника и твердотельные японские конденсаторы. Также на коробе можно найти упоминание о том, что в данном решении используется усиленная система питания, состоящая из 10 фаз (по схеме 8+2). В нижней части упаковки нанесены логотипы поддерживаемых технологий и преимуществ платы: поддержка процессоров AMD семейства FX, поддержка USB 3.0, SATA 3.0, 3x USB Power Boost (концепция 333), поддержка в BIOS накопителей объемом свыше 3 ТБ.





На обратной стороне упаковки все стандартно, производитель детально описал основные технологии, примененные в материнской плате, а также ее ключевые особенности. В центре, помимо изображения самой платы, расположено детальное описание фирменной концепции Ultra Durable 3 Classic.

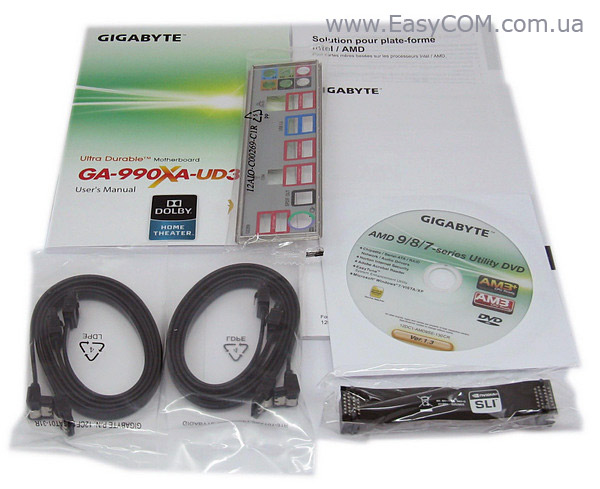

Комплект поставки стандартный, но помимо привычных вещей в коробке с платой присутствует мост SLI. В комплекте с GIGABYTE GA-990XA-UD3 поставляется:

• Документация;
• Диск с драйверами и утилитами;
• Четыре SATA-шлейфа (два из них с Г-образным коннектором);
• Мост SLI;
• Заглушка интерфейсной панели.

Дизайн и особенности платы





Дизайн материнской платы GIGABYTE GA-990XA-UD3 типичный для ATX моделей среднего ценового диапазона компании. Плата основана на текстолите синего цвета с уже стандартным оформлением портов и разъемов в синих и белых цветах. Компоновка платы выполнена очень грамотно, никаких критических недостатков в ходе тестирования не обнаружено. Из мелких негативных особенностей можно отметить не самое удобное расположение колодки для подключения выносной панели с портами USB 3.0 в нижнем правом углу. Подобное ее расположение было бы объяснимым, в случае если перед нами была плата формата MicroATX, с ее небольшими размерами, однако в случае с ATX решением для подключения портов USB 3.0 понадобится протянуть кабель практически по всему корпусу, что не добавит опрятности вашей системе. Еще одной особенностью компоновки платы является невозможность подключения длинных плат расширения в верхний слот PCI Express x1, так как он расположен очень близко к габаритному радиатору системы охлаждения «северного моста».





Перевернув плату, мы видим, что все компоненты системы питания уместились на лицевой ее стороне, соответственно помимо стандартной усилительной пластины процессорного разъема, никаких элементов на ней не расположено.





В левом нижнем углу платы расположены колодки, отвечающие за подключение аудио разъемов фронтальной панели и S/PDIF out. Далее расположены порты IEEE 1394, COM и TPM. Как видим, материнская плата GIGABYTE GA-990XA-UD3 оборудована тремя колодками для подключения внутренних портов USB 2.0, при этом каждая имеет возможность подключения до двух устройств. Колодка белого цвета обладает возможностью быстрой зарядки портативных устройств даже при выключенном компьютере (функция GIGABYTE On/Off Charge), соответственно мы рекомендуем подключать выносную панель с портами USB 2.0, либо аналогичные порты на системном блоке, именно к ней. Всего на материнской плате реализована возможность подключения четырнадцати портов USB 2.0 (шесть внутренних и восемь на интерфейсной панели). Работа всех четырнадцати портов реализована силами «южного моста» AMD SB950.





Ближе к правому нижнему углу находится один из трех разъемов для подключения системных вентиляторов, а также колодка подключения выносной панели с портами USB 3.0. Всего же на плате реализована поддержка четырех портов USB 3.0 (два внутренних и два на интерфейсной панели), работа всех четырех портов обеспечена двумя контроллерами производства компании Etron, а именно EJ168.

Рядом с ней расположен джампер для сброса CMOS, а также колодка подключения фронтальной панели.

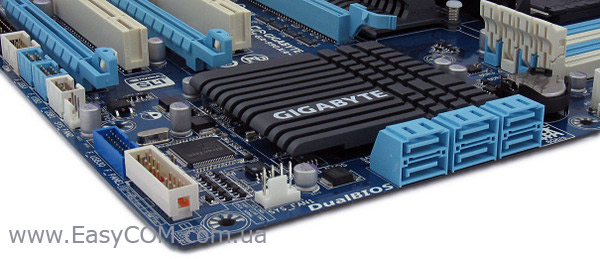

В правом углу платы, параллельно текстолиту, разместились шесть портов SATA 6 Гбит/с, работа всех портов обеспечена силами «южного моста» AMD SB950. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Как уже было указанно выше, все шесть портов SATA расположены параллельно плате, соответственно даже наиболее длинные платы расширения не смогут затруднить подключение накопителей, хотя в компактных корпусах такое расположение портов может стать и недостатком.

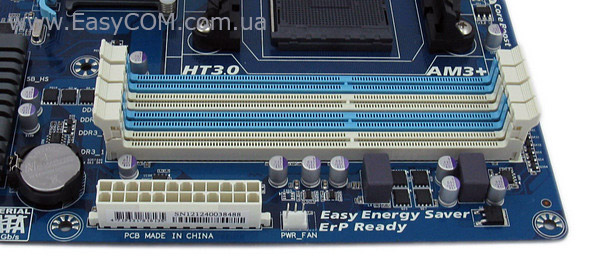

Системная плата GIGABYTE GA-990XA-UD3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1066 до 1866 МГц в номинальном режиме, и до 2000 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего должно быть достаточно практически для любых поставленных задач.









Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от микросхем MOSFET, два других отвечают за охлаждение «северного моста» AMD 990X и «южного моста» AMD SB950 соответственно.





Как видно по представленным выше фотографиям, система крепления радиаторов различается. Радиаторы на микросхемах MOSFET и AMD 990X крепятся при помощи пластиковых клипс, тогда как массивный радиатор на микросхеме AMD SB950 прикручен к текстолиту при помощи винтов.

В процессе тестирования платы температура радиаторов не превышала 44°C, что является хорошим результатом, и подтверждает эффективность примененной системы охлаждения.

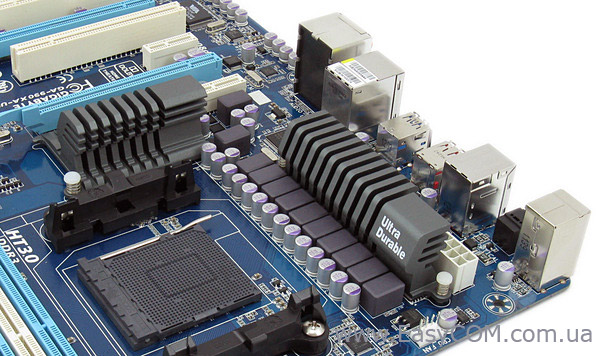

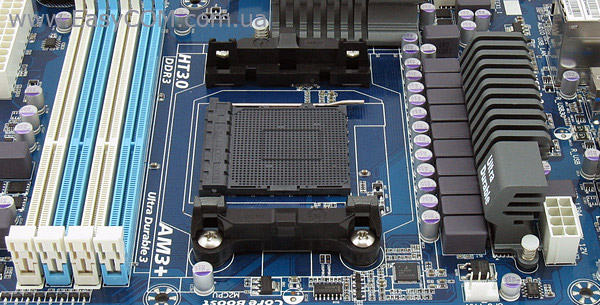

Расположение процессорного разъема Socket AM3+ и опорной пластины стандартно. Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов.

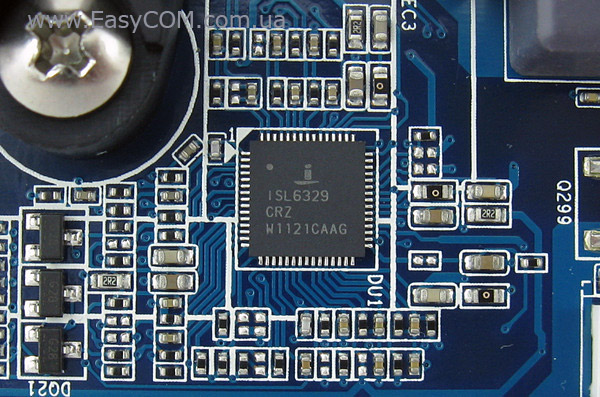

Сам преобразователь основан на ШИМ-контроллере Intersil ISL6329. Для питания GIGABYTE GA-990XA-UD3 предназначены основной 24-х и дополнительный 8-контактный разъемы.

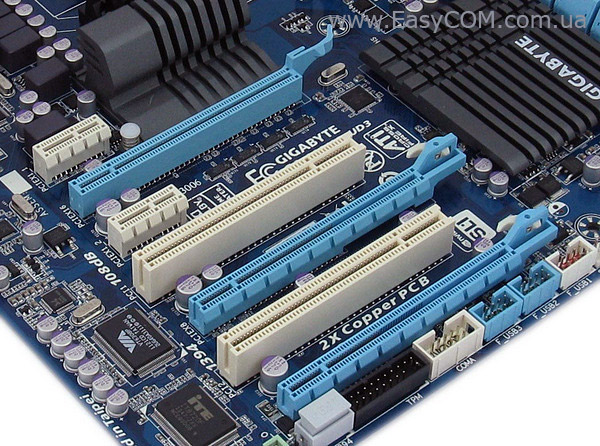

Возможности расширения функциональности материнской платы GIGABYTE GA-990XA-UD3 стандартны для недорогих плат компании. В наличии три слота для установки графических адаптеров - PCI-Express x16, первый и второй делят 16 линий, тогда как третий используют лишь 4 линии. Все слоты соответствуют спецификации 2.0

Производителем заявлена поддержка технологий AMD CrossFireX и NVIDIA SLI. При использовании нескольких графических адаптеров линии между слотами распределяются по следующей схеме:

• х16/x0/x4;
• х8/х8/x4;
• х8/х8/х4.

Также расширение функциональности материнской платы возможно за счет двух слотов PCI-Express х1 и двух PCI.

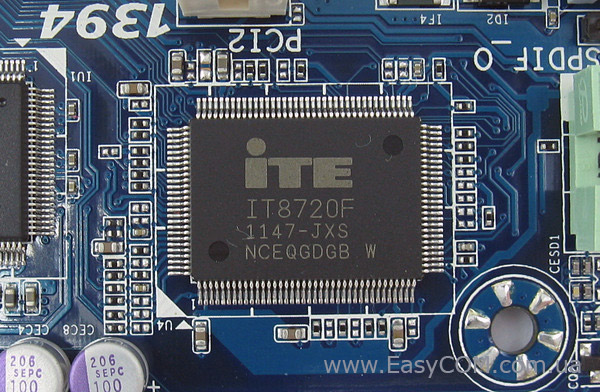

Возможности Multi I/O обеспечены микросхемой ITE IT8720F, которая управляет портами COM и PS/2, работой системных вентиляторов и обеспечивает мониторинг.

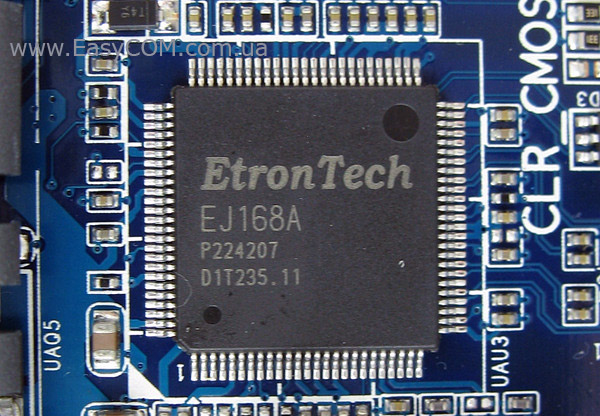

Работа четырех портов USB 3.0 реализована силами двух контроллеров Etron EJ168.

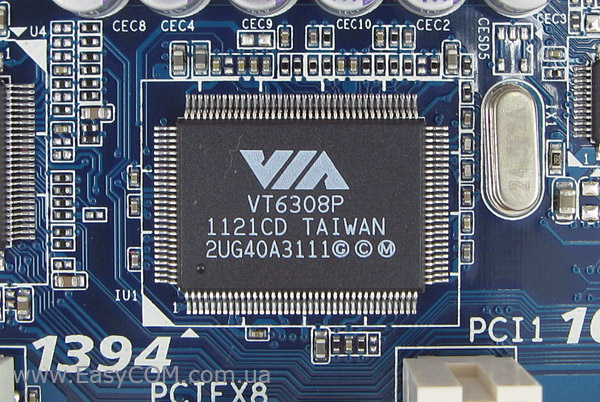

Работа двух портов IEEE 1394 реализована силами контроллера VIA VT6308.

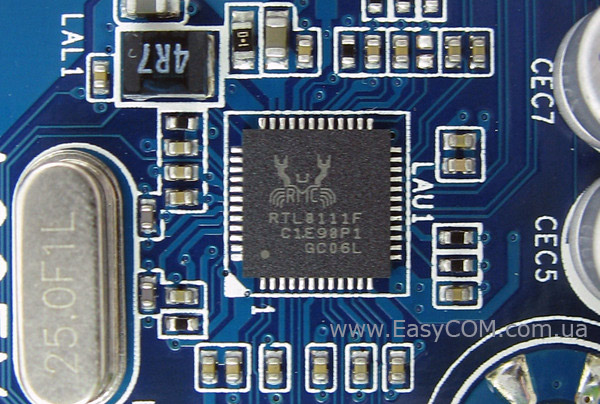

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

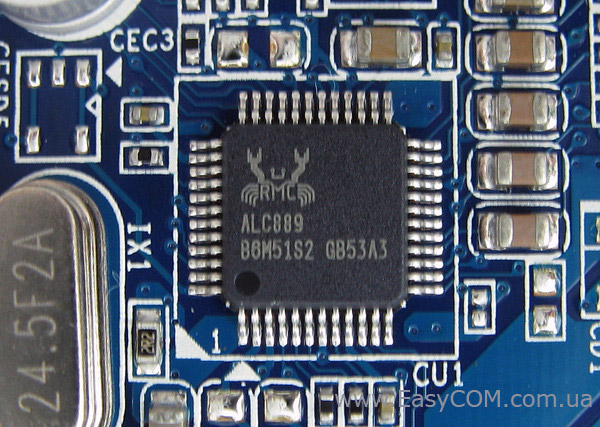

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC889, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

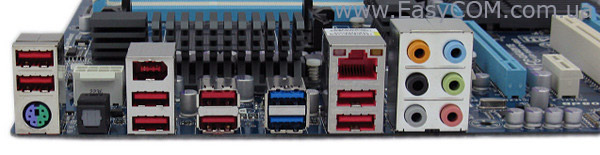

На интерфейсную панель материнской платы GIGABYTE GA-990XA-UD3 выведены следующие порты:

• 1 x LAN (RJ45);
• 6 x USB 2.0;
• 2 x USB 3.0;
• 1 x IEEE 1394;
• 1 x Optical S/PDIF out;
• 6 x Аудио портов;
• 1 x PS/2 (клавиатура либо мышь).

Можно отметить хорошую компоновку интерфейсной панели и наличие всех необходимых современных портов для комфортной работы, конечно, вместо не столь популярного порта IEEE 1394 хотелось бы видеть порт eSATA, однако недостатком это назвать нельзя.





Материнская плата GIGABYTE GA-990XA-UD3 оснащена четырьмя разъемами для подключения вентиляторов, один из которых служит для питания вентилятора системы охлаждения процессора (4-пин), три других предназначены для подключения системных вентиляторов(1х4-пин и 2х3 пин).

BIOS





В отличие от большинства современных материнских плат, модель GIGABYTE GA-990XA-UD3 «из коробки» оснащена устаревшей версией BIOS на основе микрокода AWARD, но с поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

Отдельно стоит отметить, что, начиная с пятой версии прошивки BIOS (F5), появляется поддержка современного интерфейса Touch Bios.

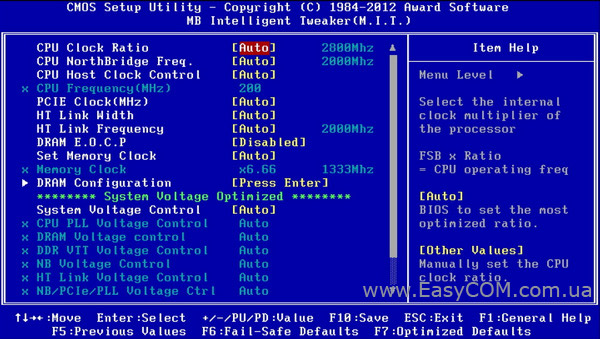

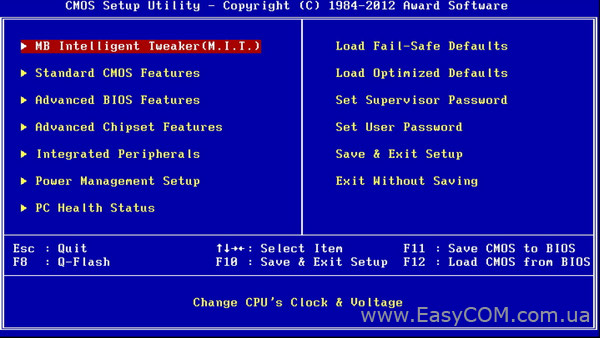

Основная часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, оперативной памяти, сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.





Множитель частоты памяти позволяет устанавливать частоту от 800 МГц до 1600 МГц при использовании процессоров от AMD семейства Phenom II и Athlon II, и выше, при использовании современных процессоров семейства FX.

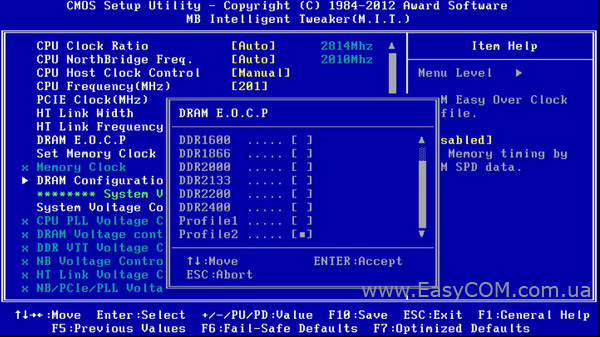

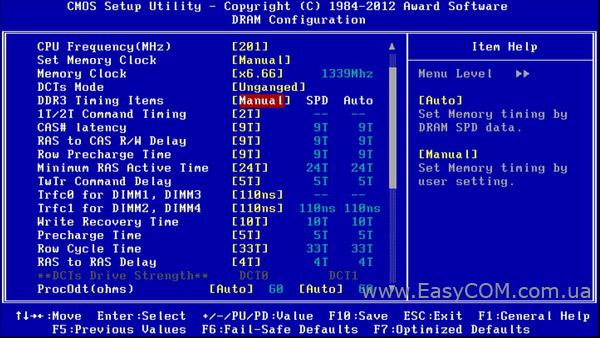

При необходимости, можно получить доступ к регулировкам задержек памяти.

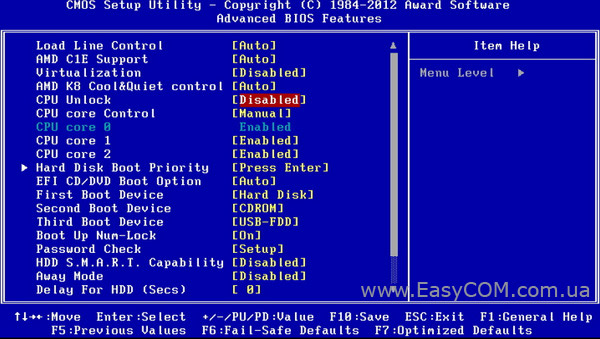

Также доступна возможность разблокировки изначально заблокированных ядер, что мы и попытаемся сделать в разделе «Тестирование».

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

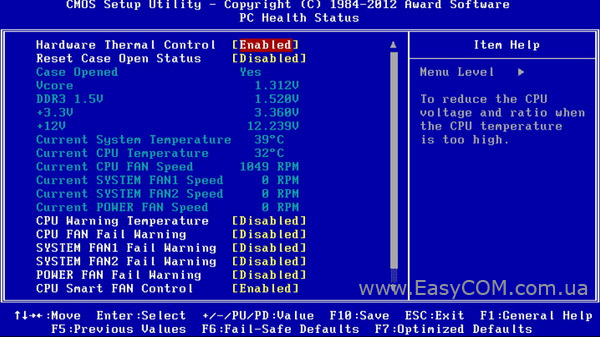

В разделе PC Health Status открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения вентилятора системы охлаждения процессора.

В этом же разделе можно следить за:

• напряжением на ядре процессора;
• напряжением на модулях памяти;
• напряжением на линиях питания +12В, +3,3В.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

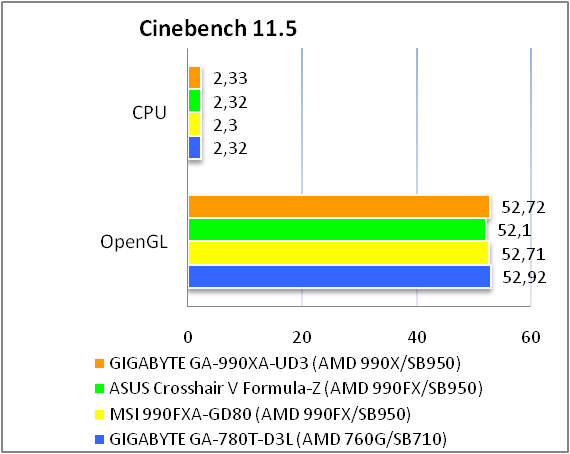

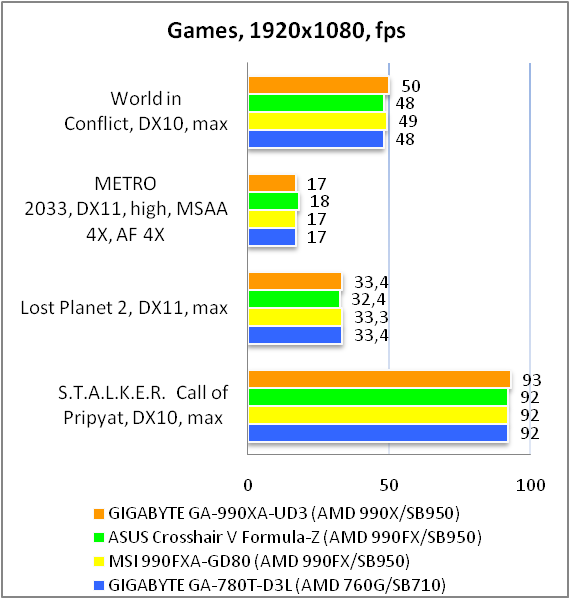

Результаты тестов:

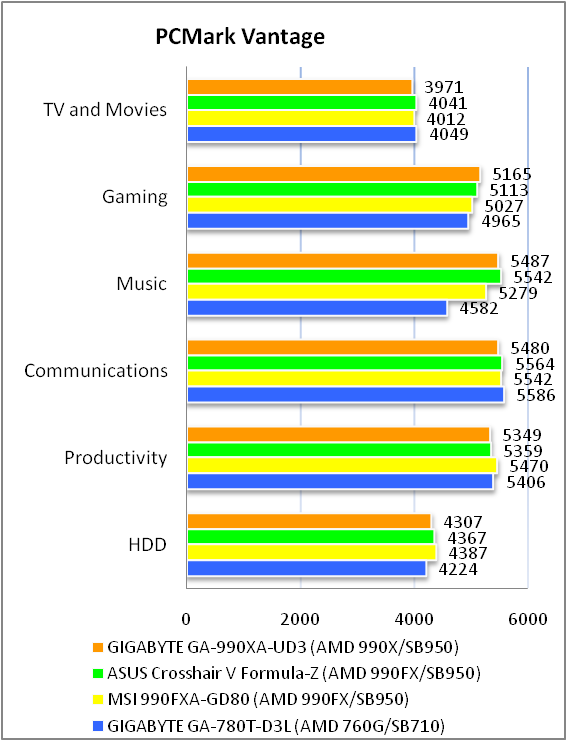

В процессе тестирования GIGABYTE GA-990XA-UD3 показала производительность на уровне с более дорогими конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

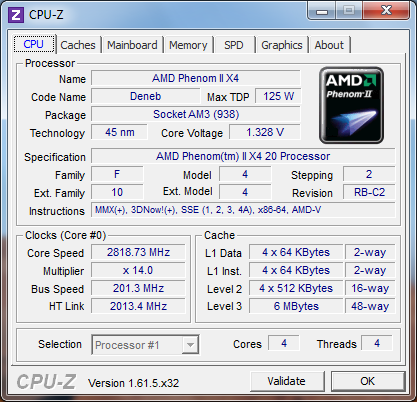

Как видим, процедура разблокировки четвертого ядра нашего тестового процессора AMD Phenom II X3 720 на данной материнской плате прошла успешно.





В процессе разгона системной шины нам удалось достичь результата в 300 МГц, что является неплохим показателем.

Тестирование звукового тракта на основе кодека Realtek ALC889

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный аудиокодек Realtek ALC889 обеспечивает достаточное качество звука для повседневного использования, однако для более требовательного слушателя желательна установка внешней звуковой карты, благо в наличии два слота PCI.

Выводы

Материнская плата GIGABYTE GA-990XA-UD3 представляет собой сбалансированное решение, выполненное в формате ATX, которое отличается грамотной компоновкой набортных элементов и хорошим качеством изготовления (Ultra Durable 3 Classic). Рекомендовать данную плату можно пользователям, желающим получить качественную полноформатную основу системы, которая оснащена всеми необходимыми современному пользователю разъемами и, благодаря надежному узлу питания и качественной элементной базе, не будет создавать проблем в процессе эксплуатации.

К конструктивным особенностям платы можно отнести не самое удобное расположение колодки для подключения выносной панели с портами USB 3.0, а также невозможность установки длинной платы расширения в верхний слот PCI Express x1.

Из достоинств платы стоит отметить наличие всех наиболее актуальных портов: USB 3.0 и SATA 6Гбит/с, поддержку технологий NVIDIA SLI и AMD CrossFireX, а также качественный узел питания и общую надежность компонентов.

Ярко выраженных критических недостатков в процессе тестирования обнаружено не было.

Достоинства:

• большое количество портов SATA 6 Гбит/с и USB 2.0;
• наличие портов USB 3.0;
• надежная система питания;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• доступная стоимость;
• хороший комплект поставки.

Особенности:

• поддержка порта COM;
• невозможность установки длинных плат расширения в верхний слот PCI Express x1;
• отсутствует поддержка устаревших интерфейсов FDD, IDE и LPT.



Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
