Обзор и тестирование материнской платы GIGABYTE GA-B150M-HD3 DDR3
08-12-2015
Материнская плата GIGABYTE GA-B150M-HD3 DDR3 является моделью среднего уровня, которая при стоимости порядка $100 предлагает весьма любопытное сочетание хорошего оснащения, высокого качества и ряда фирменных технологий, что в теории делает ее достойным вариантом для перехода на платформу Socket LGA1151. К тому же вам не придется дополнительно тратиться на покупку оперативной памяти DDR4.
Отдельно отметим, что новинка выполнена на основе чипсета Intel B150, который не поддерживает разгон, но взамен этого предоставляет технологию Intel Small Business Advantage (Intel SBA). Она позволяет упростить администрирование компьютера, что будет полезно в случае сборки офисного ПК.
Спецификация:
Производитель и модель |
GIGABYTE GA-B150M-HD3 DDR3 (rev 1.0) |
Чипсет |
Intel B150 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151 |
Поддержка памяти |
2 x DIMM-слота с поддержкой 32 ГБ памяти c частотой вплоть до DDR3/DDR3L-1866 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 2 x PCI Express 3.0 x1 1 x PCI |
Дисковая подсистема |
Чипсет Intel B150 поддерживает: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280) 6 х SATA 6 Гбит/с |
LAN |
1 x Realtek 8111G (10/100/1000 Мбит/с) |
Звуковая подсистема |
Кодек Realtek ALC887 8-канальный звук |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 1 x разъем подключения системного вентилятора (4-контактный) |
Охлаждение |
Алюминиевый радиатор на чипсете |
Внешние порты I/O |
1 x PS/2 Combo 1 x DVI-D 1 х D-Sub 1 x HDMI 1 x RJ45 4 x USB 3.0 2 x USB 2.0 3 x аудиопорта |
Внутренние порты I/O |
1 x USB 3.0 с поддержкой подключения двух USB 3.0 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х COM 1 x TPM 1 x LPT 1 х S/PDIF Out |
BIOS |
2 x 64 Mбит Flash ROM UEFI AMI BIOS PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0 |
Форм-фактор |
microATX 244 x 174 мм |
Сайт производителя |
GIGABYTE |
Упаковка и комплектация
Материнская плата GIGABYTE GA-B150M-HD3 DDR3 поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратную вынесены ключевые преимущества новинки и краткие технические характеристики.
В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, двух SATA-шлейфов и заглушки интерфейсной панели. В итоге комплектацию можно охарактеризовать как стандартную для данного ценового сегмента.
Дизайн и особенности платы
В основе новинки лежит печатная плата формата microATX коричневого цвета с уменьшенной до 174 мм шириной. В ее дизайне стоит отметить достаточно сдержанное и строгое оформление, а также в целом очень спокойную цветовую гамму. В итоге внешний вид вполне соответствует ее целевому предназначению.
Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы: DIMM-слоты хоть и оборудованы защелками с обеих сторон, но находятся на достаточном расстоянии от разъема PCI Express 3.0 x16, а порты SATA 6 Гбит/с расположены ближе к середине правого края, а значит, не будут перекрыты даже крупной видеокартой.
На обратной стороне печатной платы находится опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора.
В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF Out; порты COM, LPT и TPM; колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.
Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с.
Системная плата GIGABYTE GA-B150M-HD3 DDR3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3 или DDR3L. Поддерживаются планки, работающие на частотах до 1866 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.
Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.
Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B150. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 39,3°C;
- дроссели подсистемы питания процессора – 70,2°C;
- полевые транзисторы подсистемы питания процессора – 72,6°C.
Как видим, температуры элементов подсистемы питания процессора достаточно высокие из-за отсутствия радиаторов, однако до критических значений все еще есть запас.
Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.
Для расширения функциональности GIGABYTE GA-B150M-HD3 DDR3 у пользователя есть в распоряжении четыре слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI.
Поскольку чипсет Intel B150 не поддерживает интерфейс PCI, то функционирование соответствующего слота реализовано при помощи моста ASMedia ASM1083.
Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. А с помощью ПО cFosSpeed Internet Accelerator Software, доступного для загрузки на странице поддержки материнской платы, можно установить приоритеты на доступ к сетевым ресурсам.

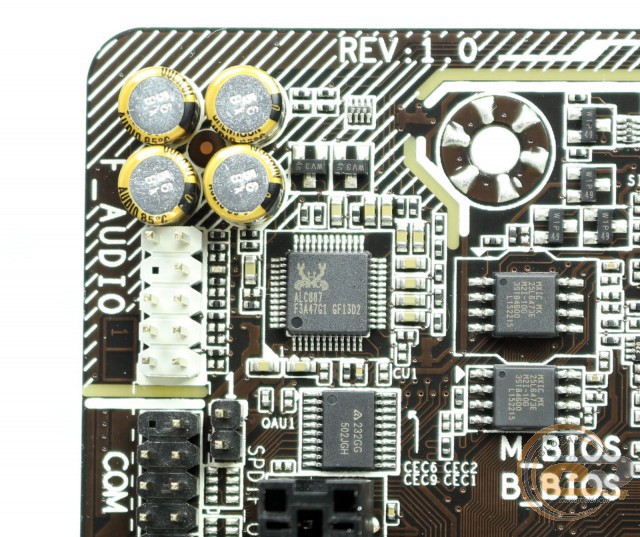

Звуковая подсистема новинки основана на 8-канальном HDA-кодеке Realtek ALC887. В его обвязке использованы качественные японские аудиоконденсаторы, а сам звуковой тракт частично изолирован от наводок других компонентов.

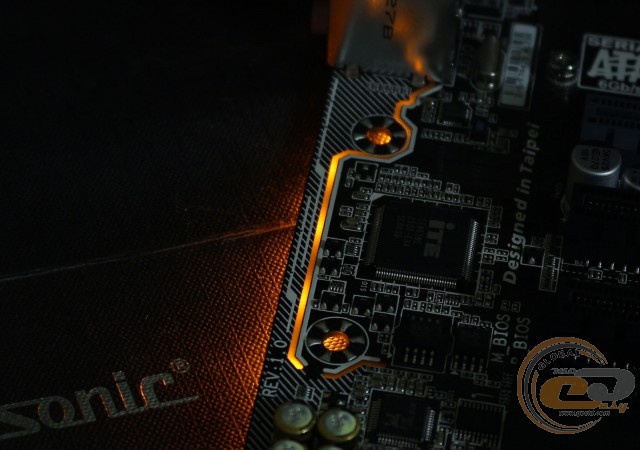

Также любители моддинга по достоинству оценят наличие LED-подсветки, которая горит постоянно (даже после установки фирменного ПО регулировать режим ее работы нельзя).

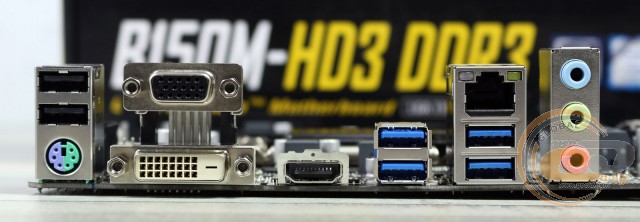

Интерфейсная панель модели GIGABYTE GA-B150M-HD3 DDR3 включает в себя следующие порты:
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 1 x PS/2 Combo;
- 1 x RJ45;
- 4 x USB 3.0;
- 2 x USB 2.0;
- 3 x аудиопорта.
Подобную компоновку можно охарактеризовать как вполне достойную для сравнительно недорогой материнской платы, так как она предлагает три видеовыхода (включая современный HDMI) и достаточное количество портов USB. А к особенностям можно отнести неудобное подключение многоканальной акустики.
У GIGABYTE GA-B150M-HD3 DDR3 имеются два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, тогда как второй предназначен для системной вертушки.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. К примеру, все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в разделе «M.I.T.». А в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.
Возможности разгона

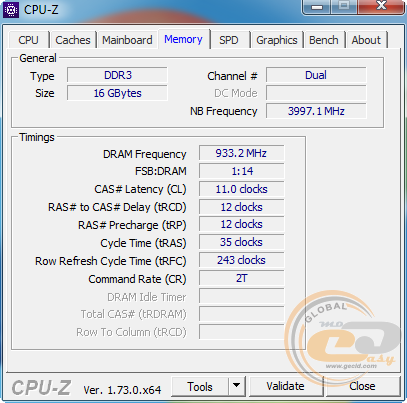

Возможности разгона процессора на данной материнской плате отсутствуют. Максимальная частота оперативной памяти достигла заявленных 1866 МГц.
Тестирование
Для проверки возможностей GIGABYTE GA-B150M-HD3 DDR3 использовалось следующее оборудование:
Процессор |
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ) |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
Видеокарта |
MSI R9 285 GAMING 2G (2 ГБ GDDR5) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

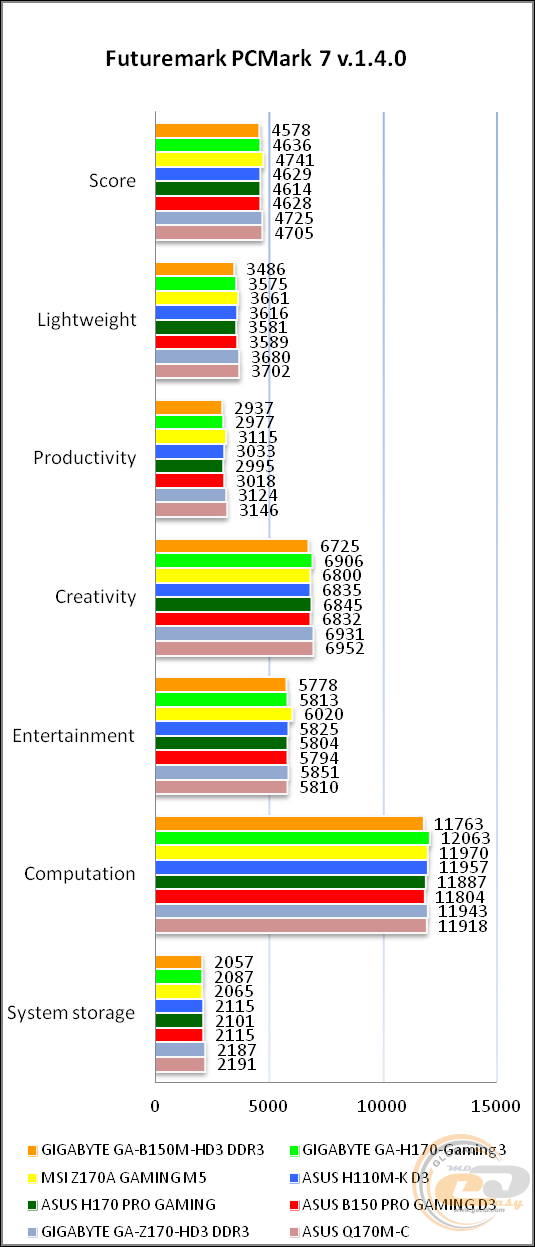

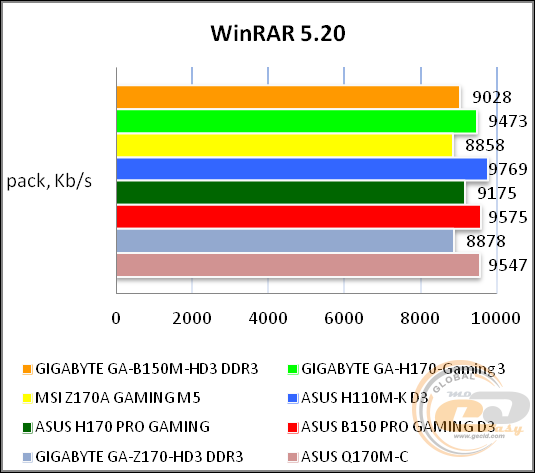

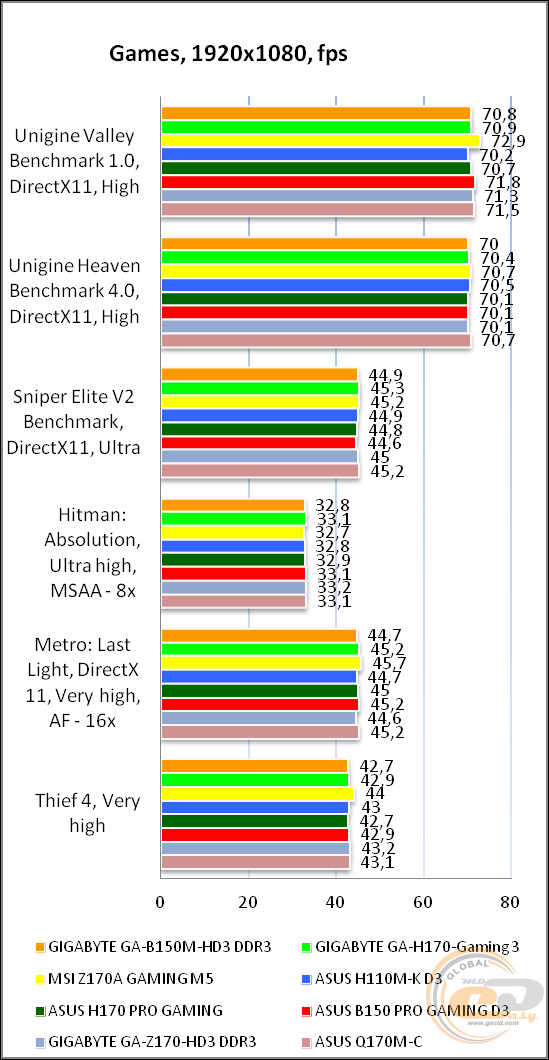

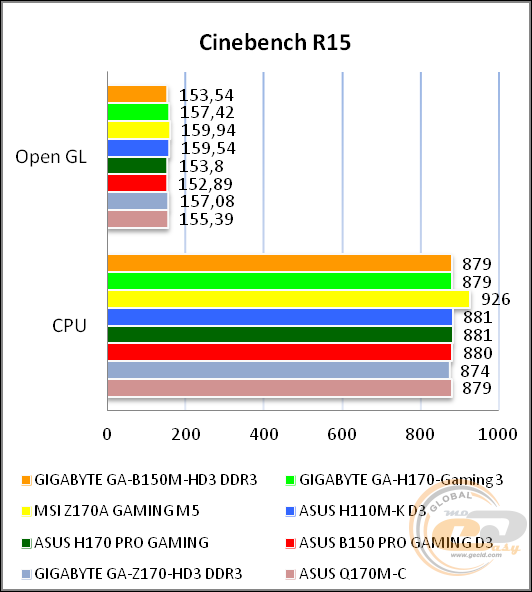

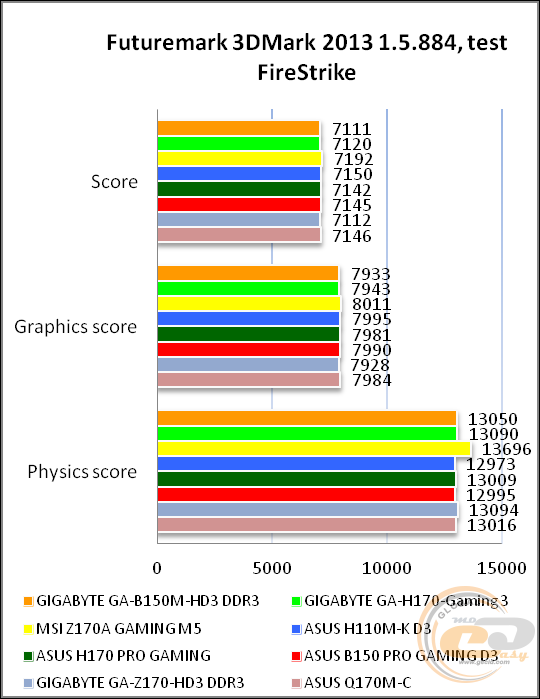

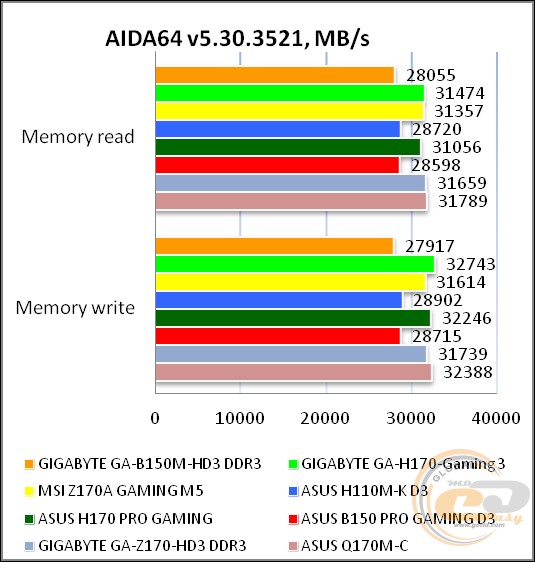

Результаты тестов
Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.03, -0.03 |
Отлично |
Уровень шума, дБ (А) |
-85.5 |
Хорошо |
Динамический диапазон, дБ (А) |
85.3 |
Хорошо |
Гармонические искажения, % |
0.0041 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.017 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-85.6 |
Отлично |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.03, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-91.5 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.0 |
Очень хорошо |
Гармонические искажения, % |
0.0033 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-79.3 |
Средне |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-87.1 |
Отлично |
Интермодуляции на 10 кГц, % |
0.010 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Аудиоподсистема на основе предустановленного кодека Realtek ALC887 демонстрирует очень хорошее качество звучания, которого будет более чем достаточно для повседневного использования.
Выводы
По итогам тестирования можно отметить, что материнская плата GIGABYTE GA-B150M-HD3 DDR3 является интересным решением для перехода на платформу Socket LGA1151 либо просто для сборки новой рабочей или компактной системы.
Несомненно, одним из главных ее достоинств является поддержка оперативной памяти стандартов DDR3 и DDR3L, что позволит вам избежать траты средств на новые модули DDR4. Дополнительно выделим поддержку интерфейса M.2 Socket 3 с пропускной способностью 32 Гбит/с, портов COM и LPT, а также наличие видеовыхода HDMI.
Поскольку новинка выполнена на основе чипсета Intel B150, то она поддерживает технологию Intel Small Business Advantage (Intel SBA), которая позволяет упростить администрирование компьютера, что будет полезно в случае сборки офисного ПК.
А вот перед покупкой данной модели стоит помнить о неудобном подключении многоканальной акустики и наличии только двух слотов для модулей оперативной памяти. Также не забывайте об отсутствии оверклокерских возможностей, хотя это касается всех решений на основе Intel B150.
В итоге GIGABYTE GA-B150M-HD3 DDR3 будет хорошей основой для недорогой и компактной офисной или домашней системы с одной видеокартой и памятью DDR3.
Достоинства:
- использование фирменного дизайна Ultra Durable;
- поддержка интерфейса M.2 Socket 3 с пропускной способностью 32 Гбит/с;
- поддержка DDR3 и DDR3L-памяти;
- поддержка портов COM и LPT, а также слота PCI;
- хороший набор портов на интерфейсной панели;
- поддержка ряда полезных фирменных технологий и утилит;
- сравнительно доступная стоимость.
Особенности:
- неудобное подключение многоканальной акустики;
- два DIMM-слота.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
