Обзор и тестирование материнской платы GIGABYTE GA-B85M-D2V

Компания GIGABYTE продолжает радовать нас обилием новинок, предназначенных для самого объемного сегмента потенциальных покупателей, а именно выпуском решений стоимостью до 100 долларов США. Модель GIGABYTE GA-B85M-D2V, которая на момент написания обзора уже появилась в продаже, является одной из самых доступных материнских плат на основе чипсета Intel B85 Express, выпущенных под брендом «GIGABYTE», ведь ее можно приобрести в среднем за 60 – 65 долларов США.

Несмотря на то, что большинство материнских плат, основанных на данном чипсете, обладают поддержкой пакета технологий Intel Small Business Advantage и предназначены в первую очередь для офисного использования, они могут быть интересны и для массового покупателя. Рассмотрим в качестве абстрактного примера ситуацию по выбору доступной системной платы для сборки домашнего ПК. Если вы рассчитываете совершить покупку, потратив не более 60 – 65 долларов США, то в первую очередь приходят на ум модели на основе Intel H81 Express. Однако та же GIGABYTE GA-B85M-D2V обладает рядом неоспоримых преимуществ благодаря более функциональному чипсету, а именно поддержкой большего количества портов SATA 6 Гбит/с и USB 3.0, что точно не будет лишним при любом сценарии использования системы.

Однако давайте же перейдем непосредственно к обзору GIGABYTE GA-B85M-D2V и выясним, так ли она хороша, как кажется на первый взгляд.





Спецификация материнской платы GIGABYTE GA-B85M-D2V:

Производитель	GIGABYTE
Модель	GA-B85M-D2V (rev 1.1)
Чипсет	Intel B85 Express
Процессорный разъем	Socket LGA1150
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения
Частота используемой памяти	1600 / 1333 МГц
Поддержка памяти	2 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 (CPU) 2 x PCI Express 2.0 x1
Дисковая подсистема	Чипсет Intel B85 Express поддерживает: 4 x SATA 6 Гбит/с 2 x SATA 3 Гбит/с
LAN	1 x Realtek 8111F (10/100/1000 Мб/с)
Звуковая подсистема	Кодек Realtek ALC887 7.1-канальный звук
Питание	24-контактный разъем питания ATX 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-пин) 1 x разъем системного вентилятора (4-пин)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	1 х DVI-D 1 x D-Sub 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудиопорта 2 х PS/2 (мышь и клавиатура)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 4 x порта SATA 6 Гбит/с 2 x порта SATA 3 Гбит/с 1 х COM 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	2 х 32 Mb UEFI BIOS PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры	microATX 226 х 174 мм
Сайт производителя	GIGABYTE Новые версии BIOS и драйверов можно скачать со страницы поддержки



Все цены на Gigabyte+GA-B85M-D2V

Упаковка и комплектация

Материнская плата GIGABYTE GA-B85M-D2V поставляется в стандартной коробке, выполненной из плотного картона и украшенной качественной полиграфией. При взгляде на упаковку в первую очередь обращает на себя внимание название модели и компании производителя. Немного ниже находится логотип фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

• Ultra Cool – для охлаждения чипсета используется радиатор нового образца, который демонстрирует повышенную эффективность работы.
• Ultra Performance – элементная база новинки набрана исключительно из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением канала (Low RDS(on)). Они способны работать при высоких температурах на протяжении более длительного срока.
• Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Также отдельно отмечено наличие дополнительной защиты портов USB 3.0 и LAN от электростатических разрядов. Каждый LAN и USB 3.0 порт работает в паре со специальным защитным фильтром, который способен выдержать серьёзный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы.

Обратная сторона примечательна наличием изображения самой материнской платы, схемы интерфейсной панели, краткими техническими спецификациями, а также дальнейшим перечислением фирменных особенностей. Среди которых наиболее интересными являются наличие дополнительной защиты от влажности и высоких температур, а также поддержка технологий GIGABYTE ON/OFF Charge и 3x USB Power.

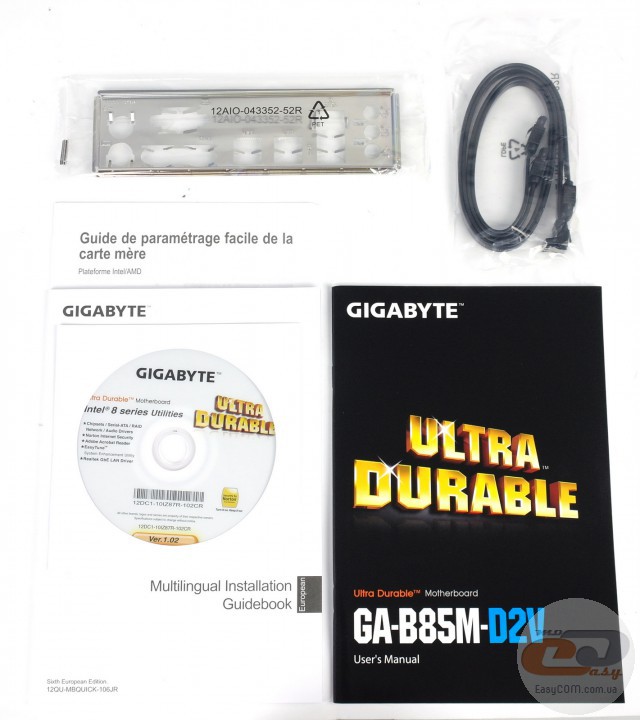

Комплект поставки данной модели полностью соответствует ее доступной стоимости. Он включает в себя исключительно самое необходимое, а именно: заглушку интерфейсной панели, два кабеля SATA, диск с ПО и руководство пользователя.

Дизайн и особенности платы

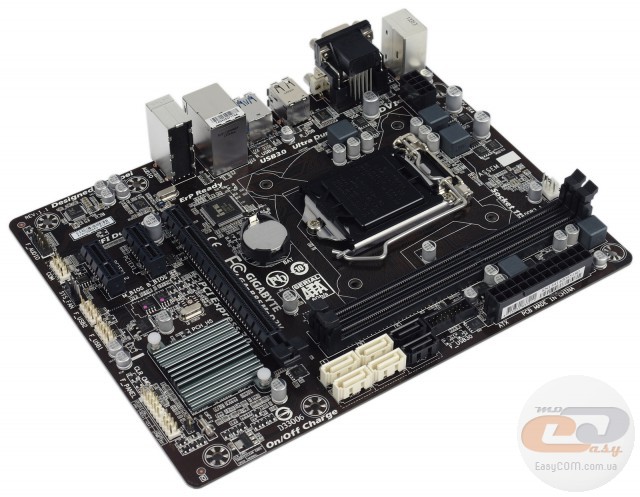

Новинка выполнена на печатной плате темно-коричневого цвета, привычного по другим доступным решениям тайваньской компании. В оформлении портов и слотов расширения преобладают белые и черные цвета, что делает внешний вид GIGABYTE GA-B85M-D2V достаточно простым и неброским. Что касается компоновки набортных элементов, то единственным оригинальным решением является расположение портов SATA и колодки подключения выносной панели с портами USB 3.0 в середине правой стороны текстолита. Это не позволит габаритной видеокарте перекрыть к ним доступ. В остальном никаких сюрпризов новинка нам не преподнесла, соответственно, никаких проблем со сборкой системы вы не испытаете.

На обратной стороне печатной платы можно обратить внимание не только на стандартную опорную пластину процессорного разъема, но и на то, что единственный радиатор закреплен при помощи пластиковых клипс, что с учетом низкого тепловыделения чипсета Intel B85 Express и доступной стоимости новинки является довольно стандартным решением.

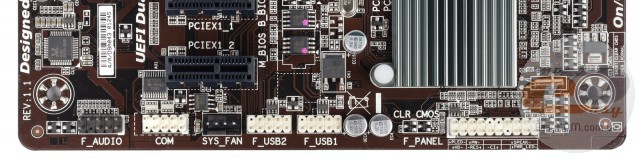

В нижней части текстолита расположены следующие порты и разъемы: колодка подключения аудиоразъемов передней панели, разъем для подключения системного вентилятора, порт COM, две колодки для активации дополнительных интерфейсов USB 2.0, а также колодка подключения фронтальной панели. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

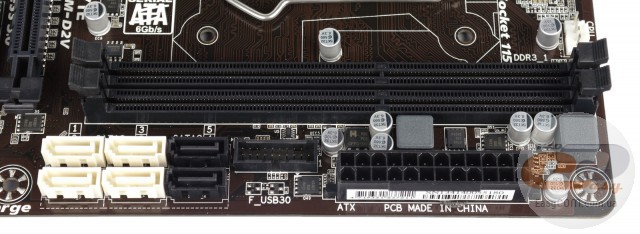

На правой стороне GIGABYTE GA-B85M-D2V находятся шесть портов SATA и колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастаться четырьмя портами USB 3.0: двумя внутренними и двумя внешними. Говоря о возможностях организации дисковой подсистемы, отметим, что в вашем распоряжении два порта SATA 3 Гбит/с черного цвета и четыре SATA 6 Гбит/с белого. Все интерфейсы SATA и USB 3.0 функционируют благодаря набору системной логики Intel B85 Express.

Также тут находятся два DIMM-слота для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего будет достаточно для повседневной работы.

Система охлаждения рассматриваемой новинки состоит всего из одного алюминиевого радиатора, закрепленного при помощи пластиковых подпружиненных клипс, который осуществляет отвод тепла от чипсета Intel B85 Express. В процессе тестирования температура радиатора не превышала 43,3°C, что является средним результатом.

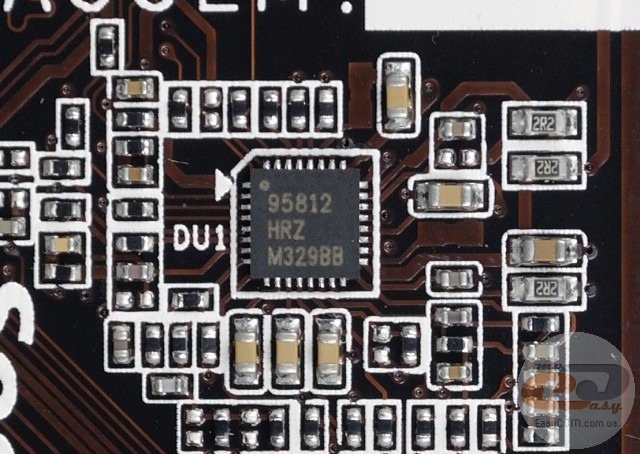

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ISL95812. Как мы уже упоминали, элементная база материнской платы GIGABYTE GA-B85M-D2V набрана при помощи высококачественных комплектующих в соответствии с фирменной концепцией Ultra Durable 4 Plus. В ее состав вошли твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением канала (Low RDS(on)).

Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъем, что является несомненным преимуществом для доступного решения.

Для расширения функциональности этой новинки у пользователя есть в распоряжении три слота:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI Express 2.0 x1.

Как видим, выбор вполне стандартный для решения формата microATX. Для установки видеокарты доступен только один разъем PCI Express 3.0 x16, подключенный к процессору, поэтому он всегда использующий все доступные 16 линий. Немного странно, что на офисной модели отсутствуют привычные для данного сегмента слоты PCI, однако это никоим образом нельзя назвать недостатком. Дело в том, что модельный ряд компании GIGABYTE включает в себя версии на основе чипсета Intel B85 Express с разъемами PCI, поэтому тайваньские специалисты решили максимально разнообразить функциональные возможности своих плат, чтобы каждый покупатель смог подобрать для себя модель с оптимальной конфигурацией аппаратных комплектующих.

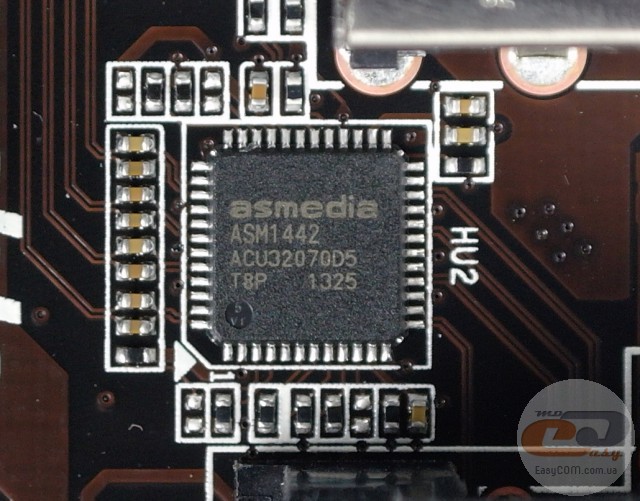

Для реализации возможностей интегрированного в CPU графического ядра в вашем распоряжении два видеовыхода: DVI-D и D-Sub. Переключение между ними осуществляется силами микросхемы ASMedia ASM1442.

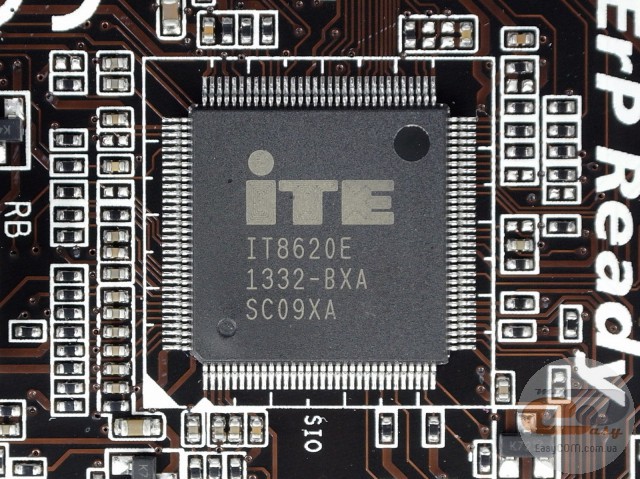

Возможности Multi I/O реализованы микросхемой ITE IT8620E, которая управляет работой портов PS/2 и COM, системного вентилятора, а также обеспечивает мониторинг.

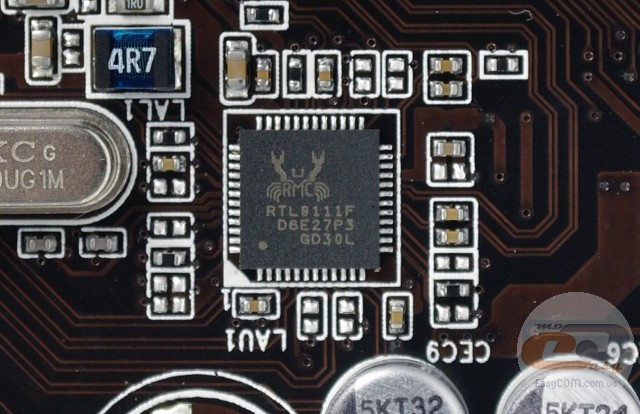

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F. Управление сетевыми ресурсами и приоритизацию трафика можно осуществлять с помощью фирменной утилиты LAN Optimizer.

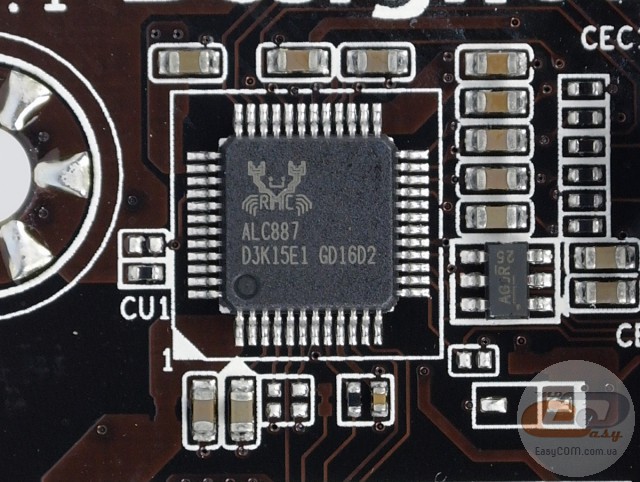

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

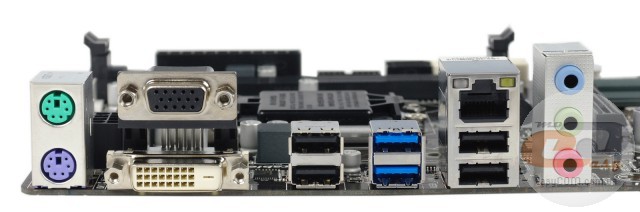

На интерфейсную панель модели GIGABYTE GA-B85M-D2V выведены следующие порты:

• 1 x D-Sub;
• 1 x DVI-D;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 х USB 2.0;
• 2 х PS/2 (мышь и клавиатура);
• 3 x аудиопорта.

Как видим, перед нами вполне типичная конфигурация доступного решения, которая лишена современных цифровых видеовыходов HDMI и DisplayPort, а также обладает неудобной схемой подключения многоканальной акустики. Что касается преимуществ, то к ним можно отнести достаточное количество портов USB, а также поддержку интерфейса PS/2, что может быть актуальным для офисного ПК.

Возможности организации охлаждения внутри системного корпуса у новинки вполне стандартные для компактной модели. В наличии два 4-контактных разъема для подключения вентиляторов. Один из них служит для системы охлаждения CPU, в то время как второй предназначен для подключения системной вертушки.

UEFI BIOS

Материнская плата GIGABYTE GA-B85M-D2V оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объёмом более 3-х ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

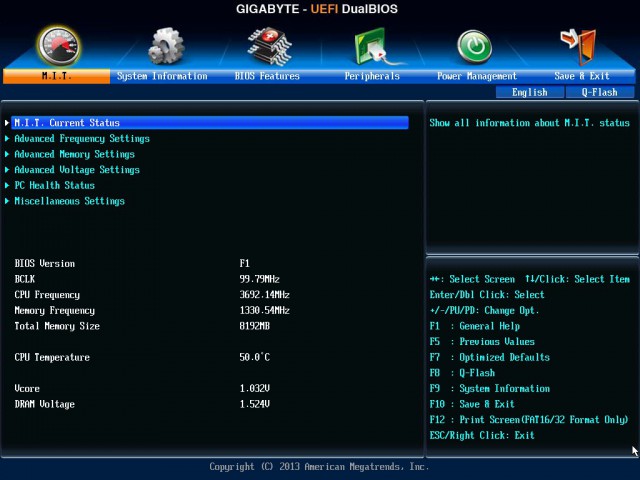

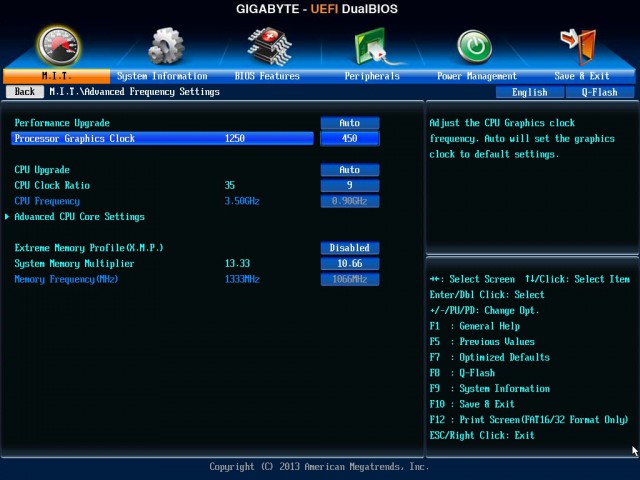

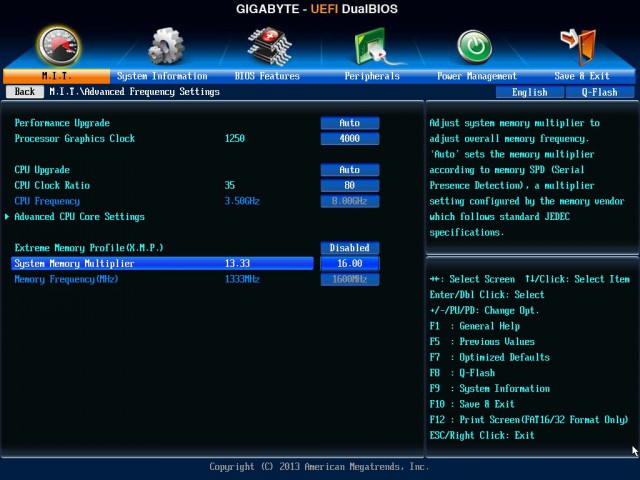

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти сгруппированы в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 1600 МГц.

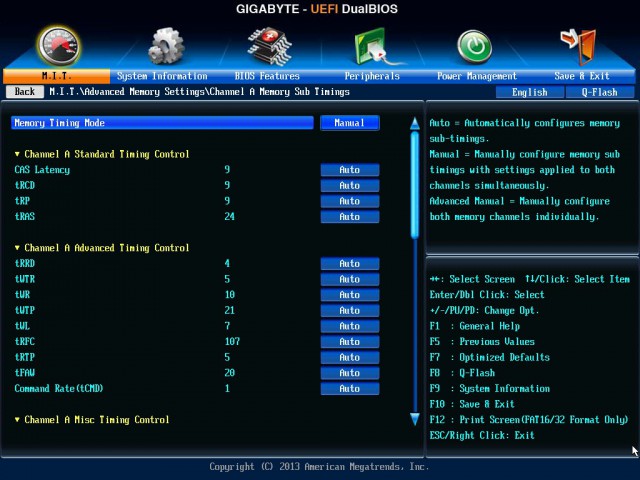

При необходимости, в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

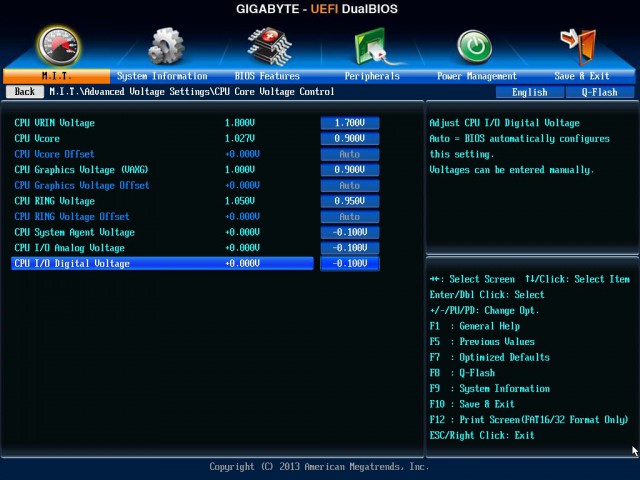

Также в наличии возможность тонкой настройки напряжений на всех основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

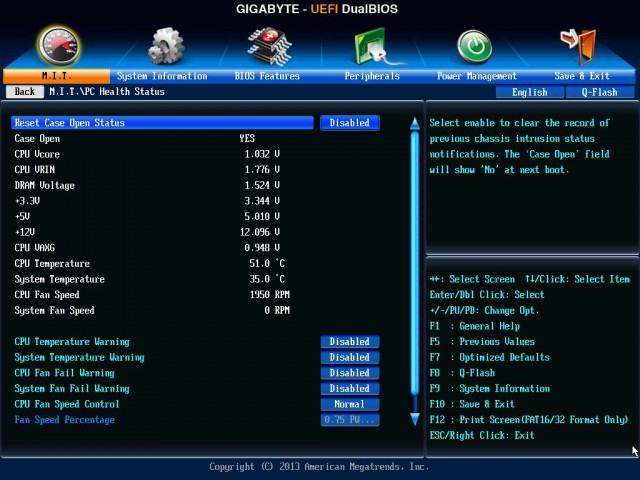

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.

Дополнительно можно следить за:

• напряжением на ядре процессора;
• напряжением на модулях памяти;
• напряжением на линиях питания +12В, +5В и +3,3В.

Отдельно отметим возможность снятия «скриншотов» и поддержку русского языка.

Возможности разгона

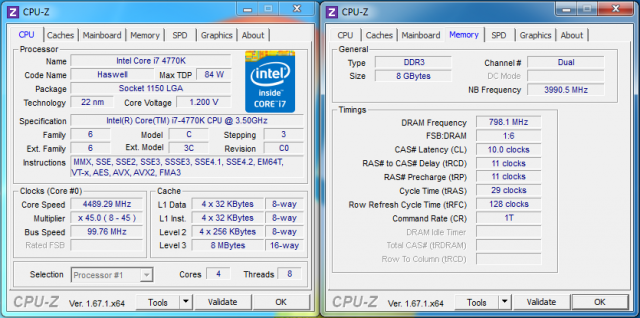

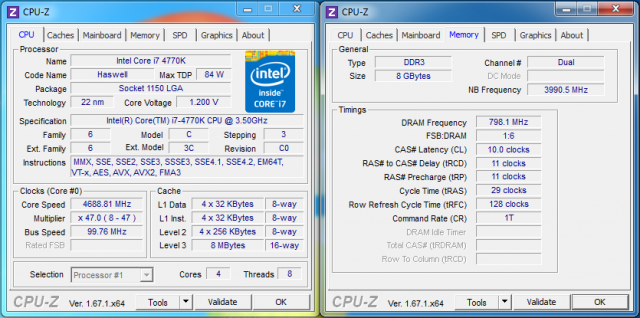

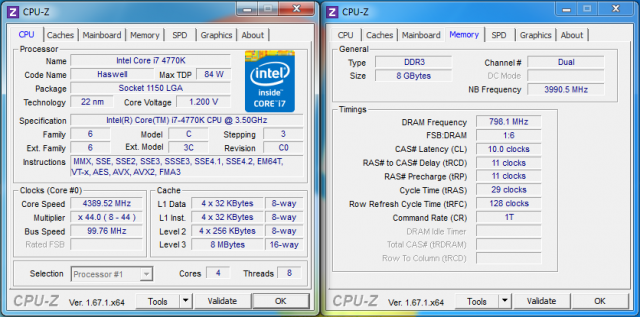

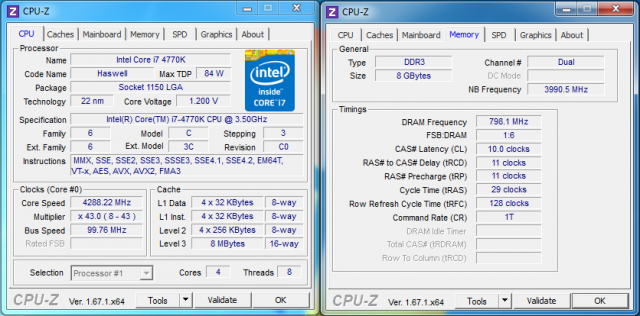

Как мы уже говорили выше, BIOS материнской платы может похвастаться наличием предустановленных профилей автоматического разгона «Performance Upgrade», при активации которых вместе с частотой CPU увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.

(20% upgrade)

(40% upgrade)

(60% upgrade)

(80% upgrade)

(100% upgrade)

Несмотря на то, что нам удалось запустить все пять режимов, что уже является достижением для доступной материнской платы, в режиме «100% upgrade» при повышенной нагрузке система уходила в перезагрузку. В итоге максимальной стабильной рабочей частотой процессора при автоматическом разгоне является 4590 МГц при напряжении 1,200 В, что можно назвать отличным результатом для офисного решения стоимостью менее 70 долларов США. Также отметим, что частота оперативной памяти составила максимально возможные для модели GIGABYTE GA-B85M-D2V 1600 МГц (как и указывает производитель в спецификации), хотя по информации в BIOS должна была повыситься до 1866 МГц при активации профилей «60% upgrade» и «80% upgrade» или до 2133 МГц в режиме «100% upgrade».

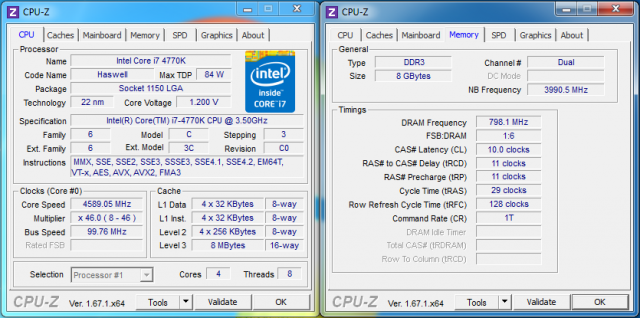

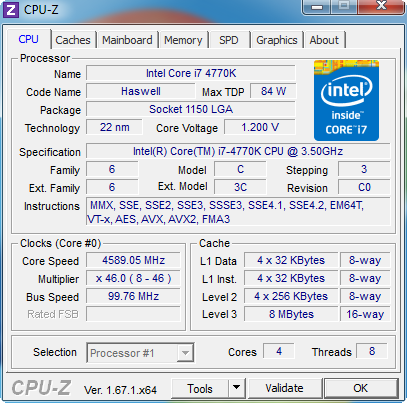

По итогам ручного разгона процессора Intel Core i7-4770K, путем увеличения множителя и напряжения до 1,200 В, его стабильная рабочая частота составила 4590 МГц, что является отличным результатом для доступного решения, не предназначенного в первую очередь для разгонных экспериментов.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-B85M-D2V использовалось следующее оборудование:

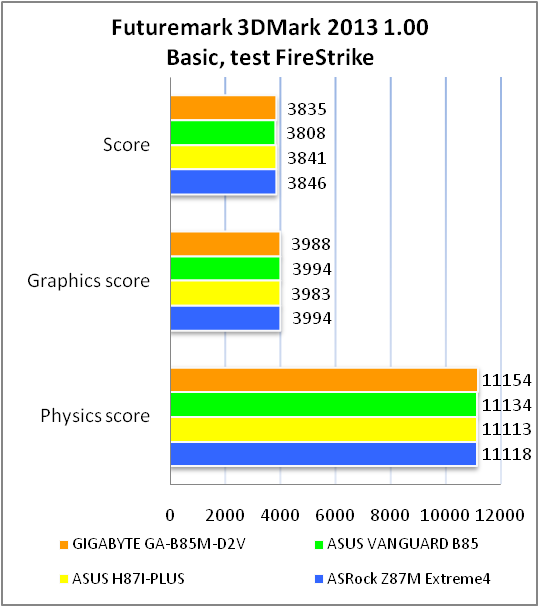

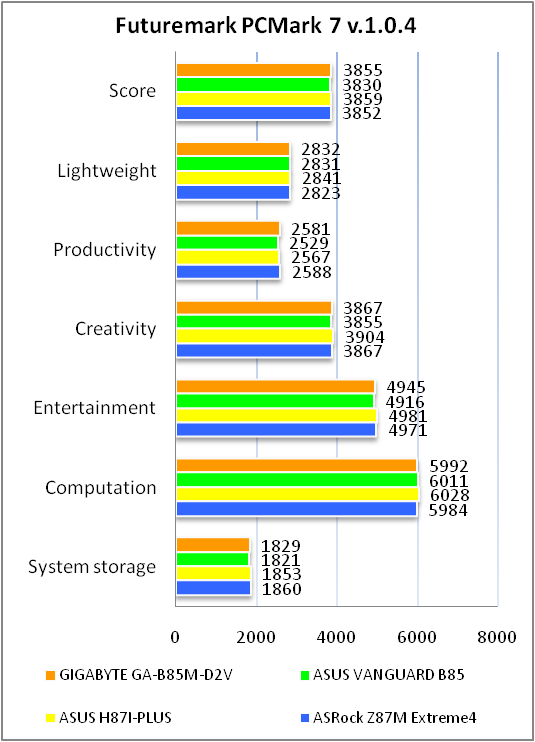

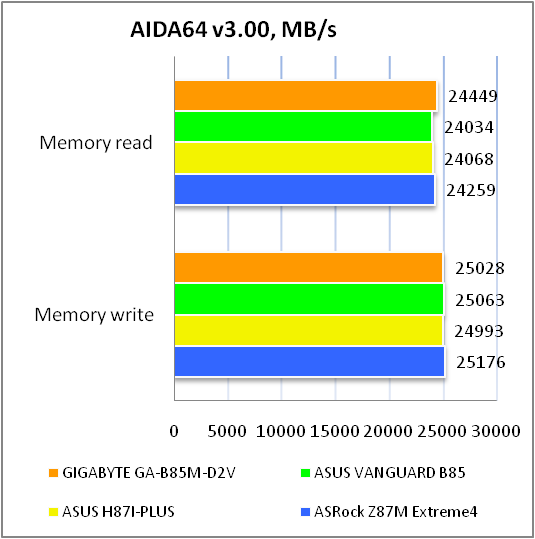

Результаты тестов

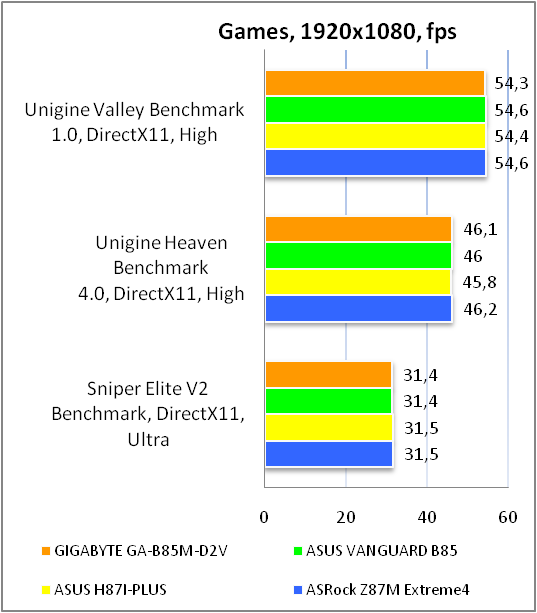

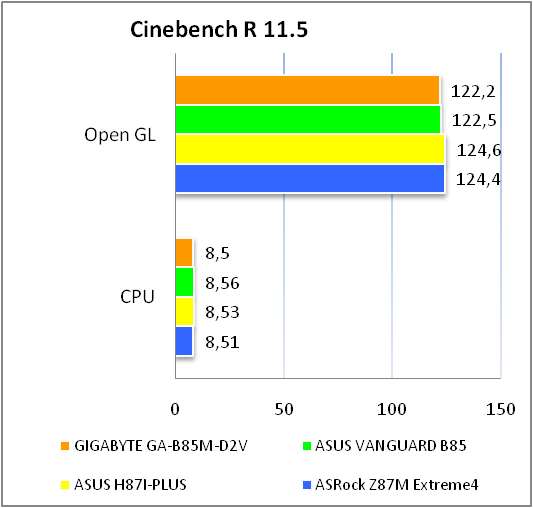

В процессе тестирования GIGABYTE GA-B85M-D2V показала производительность на уровне с конкурентными аналогами, основанными даже на более функциональных чипсетах Intel H87 Express и Intel Z87 Express. Исходя из полученных результатов, можно сделать вывод о качественном исполнение платы и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный 8-канальный звуковой кодек Realtek ALC887 демонстрирует более чем хорошее качество звука для офисного решения, которого будет достаточно для многих пользователей. Также у вас всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI Express x1.

Выводы

В итоге материнская плата GIGABYTE GA-B85M-D2V является очень сбалансированным и качественным решением формата microATX, одним из главных преимуществ которого является доступная стоимость. Что касается целевой аудитории новинки, то она может отлично подойти для сборки офисного или домашнего ПК. И если в пользу первого варианта говорит поддержка пакета технологий Intel Small Business Advantage, то на втором мы остановимся более подробно.

Как мы уже упоминали в самом начале обзора, тестируемая плата является вполне подходящей моделью для сборки домашнего недорогого компьютера с самым широким кругом задач. Ее преимущество перед решениями, основанными на Intel H81 Express, которые обладают аналогичной стоимостью, заключается в более широких возможностях чипсета, поддерживающего большее количество портов USB 3.0 и SATA 6 Гбит/с.

А поскольку модель GIGABYTE GA-B85M-D2V полностью лишена каких-либо существенных недостатков, и в придачу к перечисленным выше достоинствам может похвастаться отличными возможностями по реализации разгонного потенциала процессора и качественной элементной базой, то она может быть смело рекомендована к покупке.

Достоинства:

• концепция Ultra Durable 4 Plus, которая включает качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка портов USB 3.0 и SATA 6 Гбит/с;
• поддержка порта COM;
• хорошие возможности по разгону процессоров с разблокированным множителем в своем классе;
• поддержка ряда фирменных технологий и утилит;
• наличие двух микросхем с прошивками BIOS;
• доступная стоимость.

Особенности:

• неудобное подключение многоканальной акустики.
