Обзор и тестирование материнской платы GIGABYTE GA-B85N Phoenix

В данном обзоре речь пойдет о новинке от компании GIGABYTE, а именно о материнской плате GIGABYTE GA-B85N Phoenix. Как нетрудно догадаться по ее названию, она выполнена на основе чипсета Intel B85. Благодаря этому новинка получила поддержку пакета технологий Intel Small Business Advantage, который будет полезен в первую очередь для офисной системы.

Что же касается традиционного домашнего использования, то за сумму порядка $100 вы получите оригинальный дизайн с LED-подсветкой печатной платы, реализованной при помощи распаянных на обратной стороне светодиодов, гигабитный сетевой контроллер компании Intel, поддержку портов USB 3.0 и SATA 6 Гбит/с, а также видеовыход HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).

Поскольку перед нами модель формата Mini-ITX, который отлично подходит для сборки мультимедийных компактных систем, то многим придется по душе наличие разъема для установки модуля беспроводных интерфейсов, а также порта mSATA для компактных твердотельных накопителей.

Однако давайте же перейдем непосредственно к обзору новинки. А начнем его по традиции с описания подробных ее характеристик.

Спецификация материнской платы GIGABYTE GA-B85N Phoenix:

Упаковка и комплектация

Упаковка материнской платы GIGABYTE GA-B85N Phoenix выполнена в лучших традициях тайваньской компании, которая не экономит на материалах даже для доступных решений. Поэтому независимо от стоимости, коробка выполнена из качественного плотного картона и украшена цветной полиграфией (в данном случае в темных тонах). На лицевой стороне, помимо привычных названий компании-производителя и модели устройства, можно обратить внимание на логотип поддержки новинкой пакета технологий Intel Small Business Advantage и логотип фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

• Ultra Cool – для охлаждения чипсета используется радиатор нового образца, который демонстрирует повышенную эффективность работы.
• Ultra Performance – элементная база новинки набрана исключительно из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)). Они отличаются повышенным уровнем эффективности, стабильности и надежности.
• Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы.

Отдельно отмечено наличие упомянутой выше LED-подсветки, которая может работать в двух режимах (горит постоянно либо мигает) и обладает двумя степенями яркости.

Взглянув на обратную сторону коробки, пользователь сможет ознакомиться со схематическим изображением материнской платы, конфигурацией ее интерфейсной панели, а также краткой технической спецификацией. Тут же отмечено несколько интересных особенностей новинки:

• Дополнительная защита печатной платы от влажности и высоких температур.
• На интерфейсной панели находится видеовыход HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).
• На интерфейсной панели новинки распаян специальный порт USB 2.0 с позолоченным разъемом, который предназначен для подключения внешней звуковой платы либо усилителя. Он получает питание не от интегрированного в чипсет контроллера USB 2.0, а через специальный преобразователь, непосредственно от линий питания. Поэтому обеспечивает более стабильное и менее зашумленное выходное напряжение. В случае же наличия собственного блока питания у подключаемой аппаратуры, питание на разъеме может быть отключено для повышения качества передачи сигнала.
• Использование отдельного предохранителя на каждый порт USB на интерфейсной панели, что в случае поломки одного из них сохранит работоспособность остальных.

Полезными при повседневном использовании будут такие технологии как GIGABYTE ON/OFF Charge и 3x USB Power, с описанием которых мы вас уже знакомили в одном из наших предыдущих материалов.

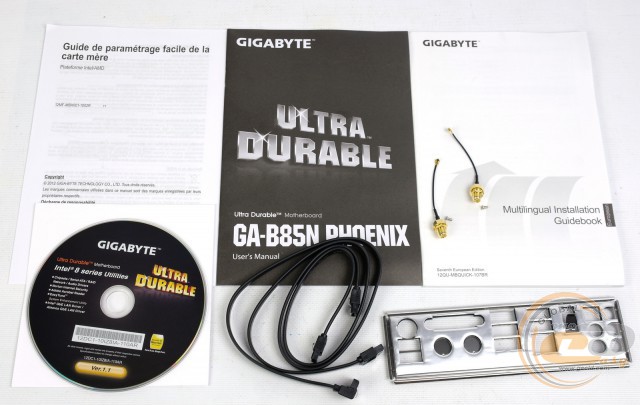

Комплект поставки данной модели включает в себя заглушку интерфейсной панели, два кабеля SATA, диск с ПО и руководство пользователя, а также два переходника для подключения выносных антенн беспроводных интерфейсов. Напомним, что сам модуль в комплекте не поставляется.

Дизайн и особенности платы

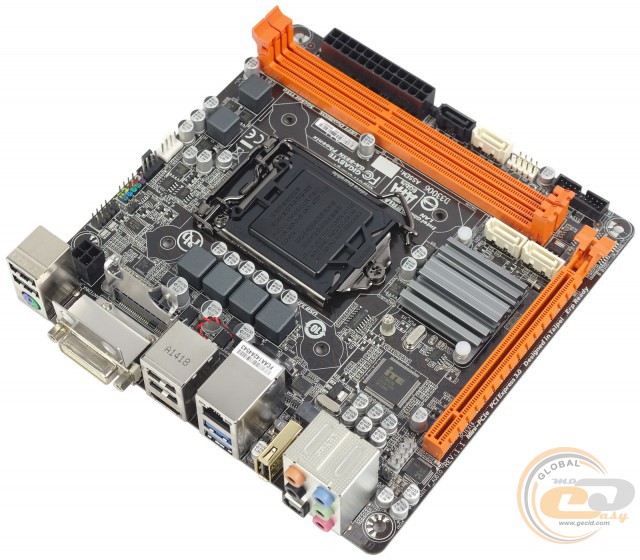

GIGABYTE GA-B85N Phoenix выполнена на печатной плате темно-коричневого цвета в формате Mini-ITX (170 х 170 мм). В ее оформлении производитель решил использовать не только традиционные темные тона, но и разнообразить их вкраплениями оранжевого, что придает новинке узнаваемости.

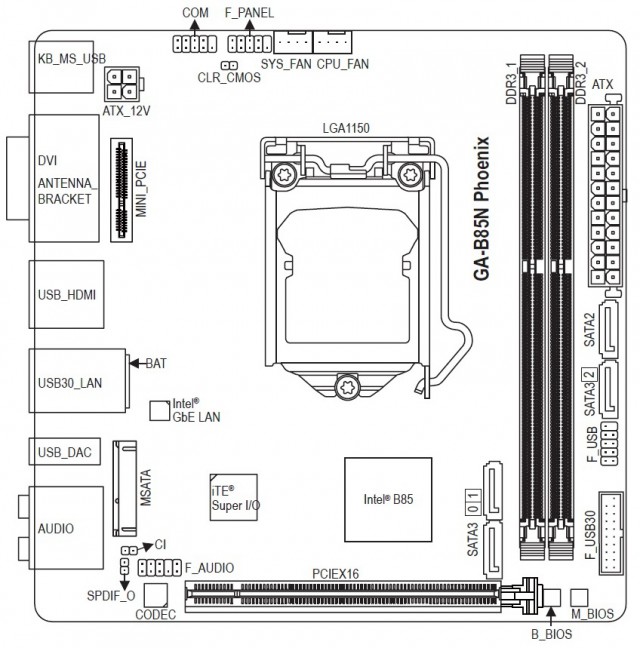

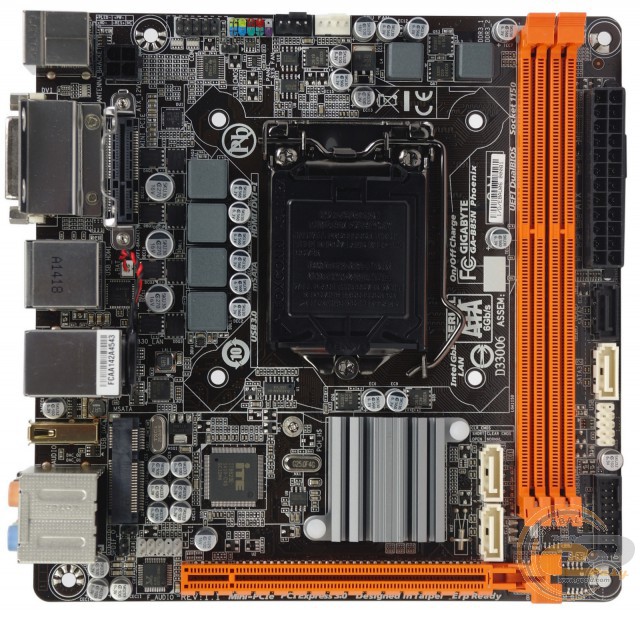

Компоновка набортных элементов вполне стандартна для данного формата устройств и отличается весьма продуманным расположением ключевых портов и разъемов ближе к краям печатной платы. Так, DIMM-слоты оборудованы защелками только с одной стороны, а значит, для извлечения модулей оперативной памяти вам не придется предварительно отключать видеокарту.

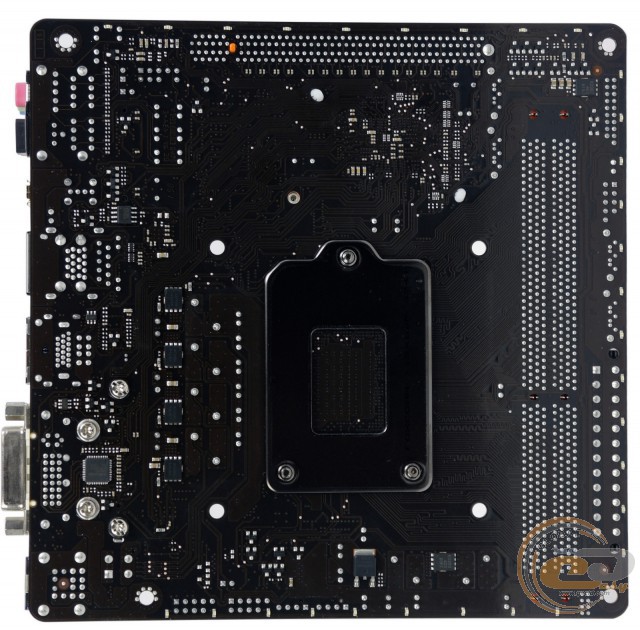

Взглянув на обратную сторону, можно увидеть традиционную опорную пластину процессорного разъема, пластиковые клипсы крепления радиатора и несколько электрических компонентов, не уместившихся на лицевой стороне.

Отдельно отметим распаянные по контуру печатной платы светодиоды, которые отвечают за работу технологии GIGABYTE Pulse LED.

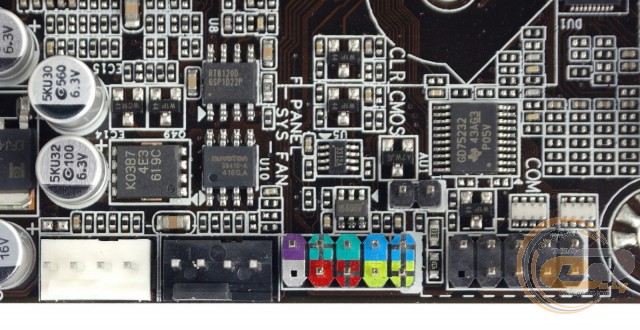

Вверху сосредоточено достаточно большое количество элементов. Тут находятся оба 4-контактных разъема для подключения вентиляторов, колодка подключения фронтальной панели, а также порт COM и джампер для сброса CMOS.

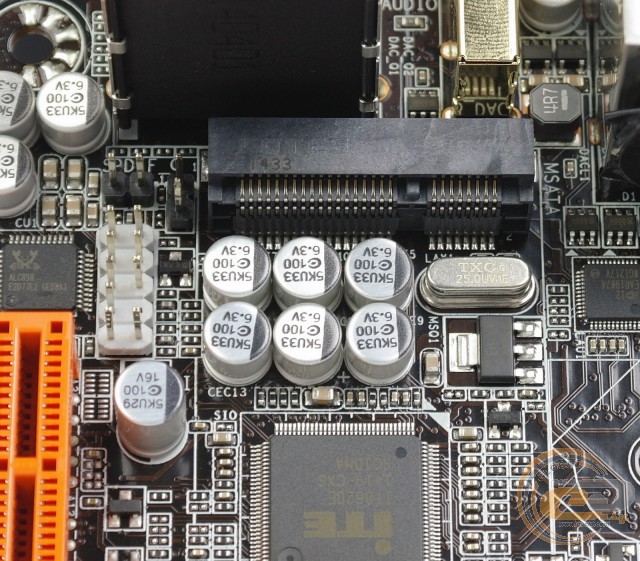

Колодка подключения аудиоразъемов фронтальной панели находится в левом нижнем углу за интерфейсной панелью. Также тут расположен порт mSATA 6 Гбит/с, который реализован силами чипсета.

Возможности дисковой подсистемы дополнительно включают в себя три порта SATA 6 Гбит/с и один SATA 3 Гбит/с. Все они расположены на правой стороне, а за их корректную работу отвечает микросхема чипсета.

Здесь же находятся две колодки активации внешних портов USB: одна USB 2.0 и одна USB 3.0. Всего на новинке силами набора системной логики реализована поддержка семи портов USB 2.0 (двух внутренних и пяти внешних) и четырех USB 3.0 (двух внутренних и двух на интерфейсной панели).

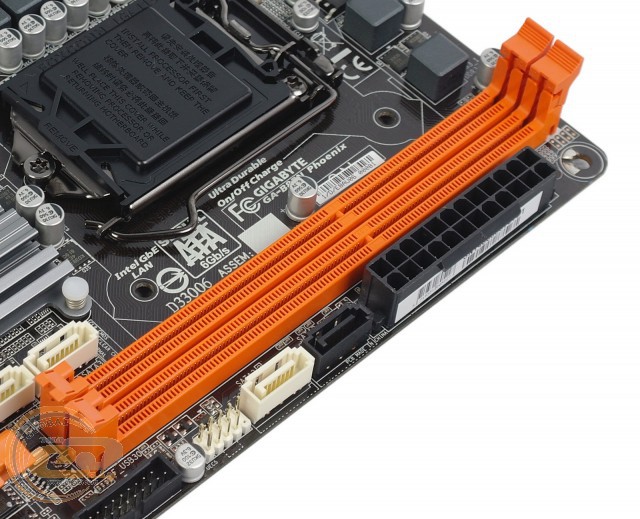

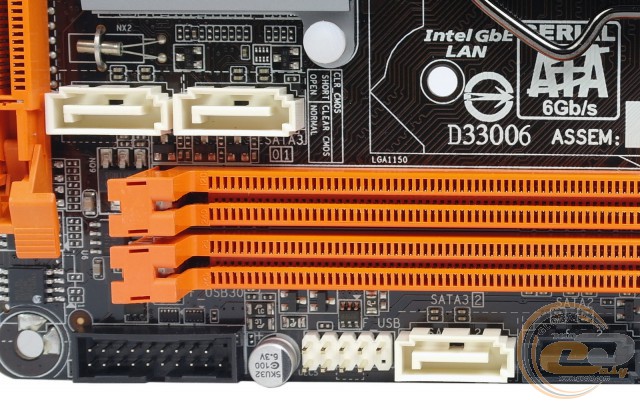

Системная плата GIGABYTE GA-B85N Phoenix оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Поддерживаются планки, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 16 ГБ, чего будет достаточно практически для любых поставленных задач.

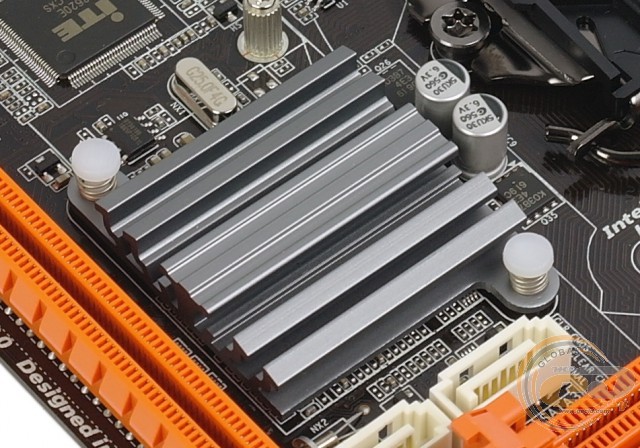

Система охлаждения рассматриваемой новинки состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B85. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 42,5°C;
• дроссели подсистемы питания − 80,5°C;
• силовые элементы подсистемы питания − 81,9°C.

Полученные результаты являются достаточно высокими, но еще не критическими. Также не стоит забывать, что они достигнуты во время стресс-тестирования, а значит, при повседневной эксплуатации проблем с перегревом возникнуть не должно.

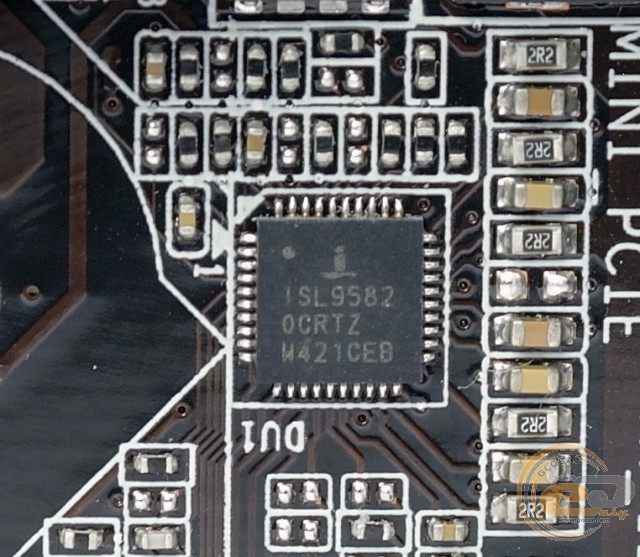

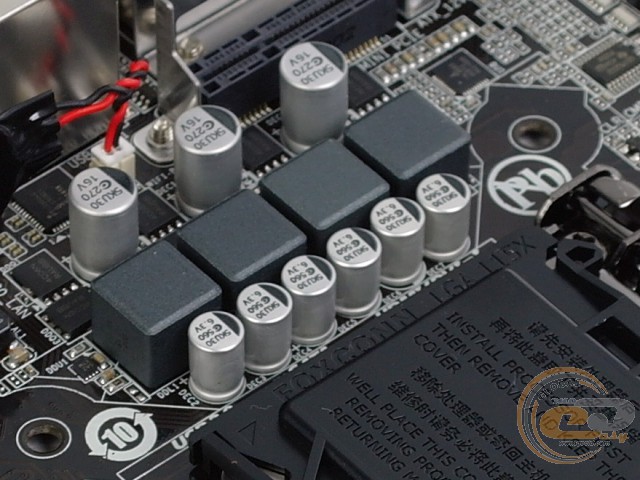

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ISL9582. Как мы уже упоминали, элементная база материнской платы GIGABYTE GA-B85N Phoenix набрана при помощи высококачественных комплектующих в соответствии с фирменной концепцией Ultra Durable 4 Plus. В ее состав вошли твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)).

Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

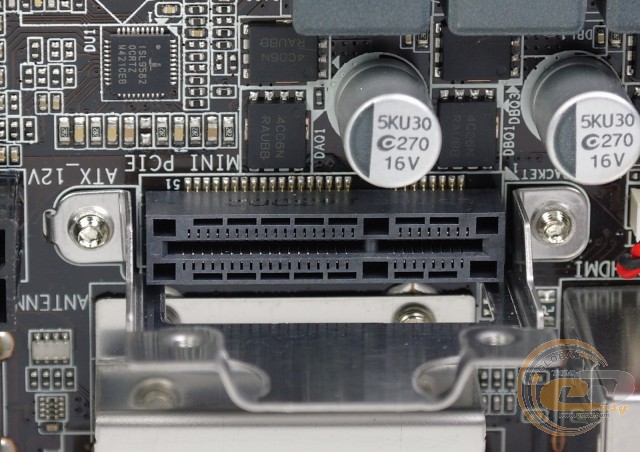

Помимо отдельного слота mini-PCI Express, который служит для подключения модуля беспроводных интерфейсов, возможности расширения функциональности материнской платы представлены одним слотом PCI Express x16. Он подключен к процессору и всегда использует доступные шестнадцать линий стандарта PCI Express 3.0.

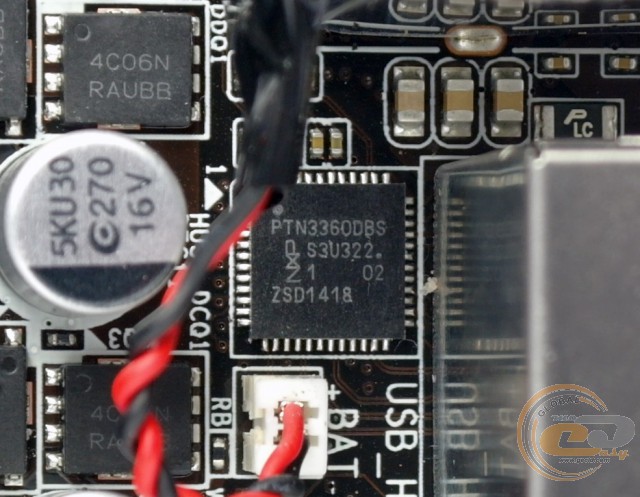

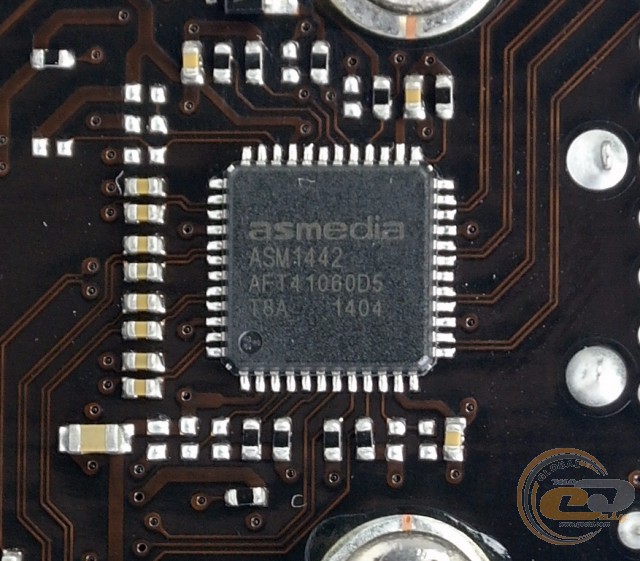

Для реализации возможностей интегрированного в центральный процессор графического ядра в вашем распоряжении есть два видеовыхода: HDMI и DVI-I, переключением между которыми реализовано силами двух микросхем: PTN3360DBS и ASMedia ASM1442.

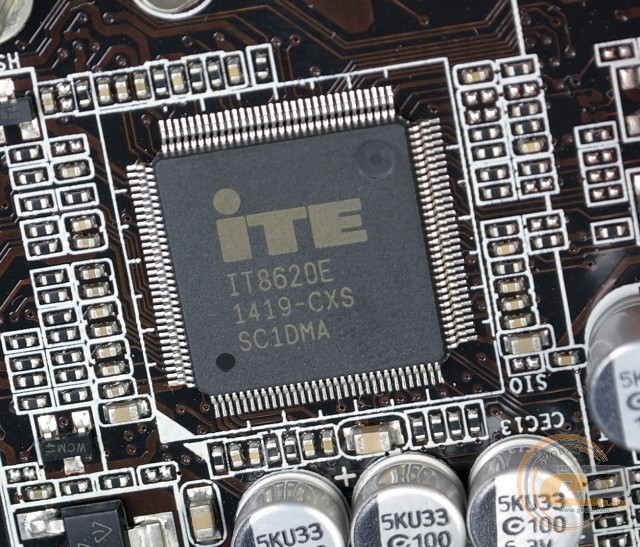

Возможности Multi I/O возложены на микросхему ITE IT8620E.

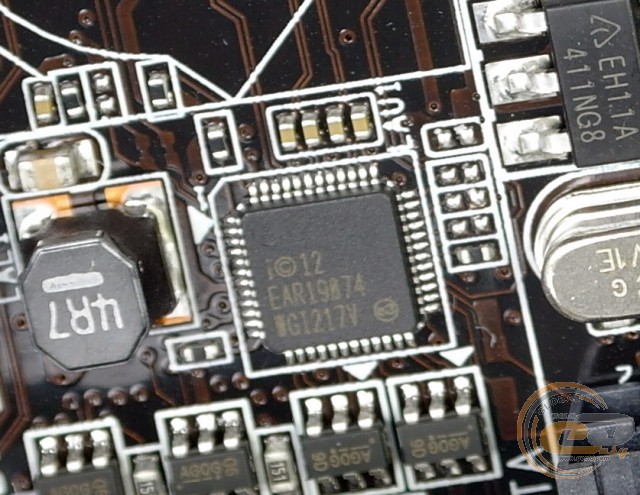

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217V. Сконфигурировать сетевые ресурсы поможет утилита GIGABYTE cFos SPEED.

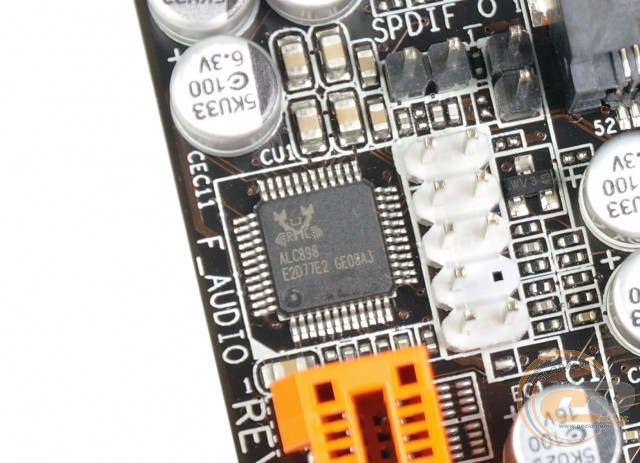

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC898, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

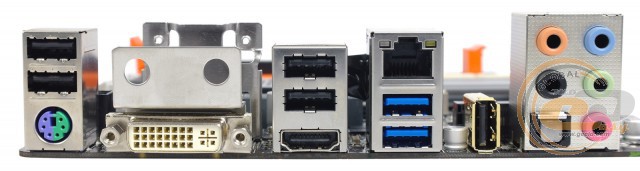

На интерфейсную панель новинки выведены следующие порты:

• 1 x HDMI;
• 1 x DVI-I;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 5 х USB 2.0;
• 1 х PS/2 (мышь либо клавиатура);
• 1 х оптический S/PDIF out;
• 5 x аудиопортов.

Благодаря хорошему набору видеовыходов, включая HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD), наличию достаточного количества портов USB, а также удобному подключению многоканальной акустики, данная конфигурация интерфейсной панели заслуживает от нас исключительно высокую оценку. Дополнительно выделим специальный порт USB 2.0, предназначенный для подключения внешней звуковой платы благодаря реализации технологии USB DAC-UP. Не будем забывать и о возможности вывести на заднюю панель порт COM при помощи соответствующей колодки на печатной плате.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-B85N Phoenix базируются на двух 4-контактных разъемах для подключения вентиляторов. Один из них служит для системы охлаждения CPU, в то время как второй предназначен для системной вертушки.

UEFI BIOS

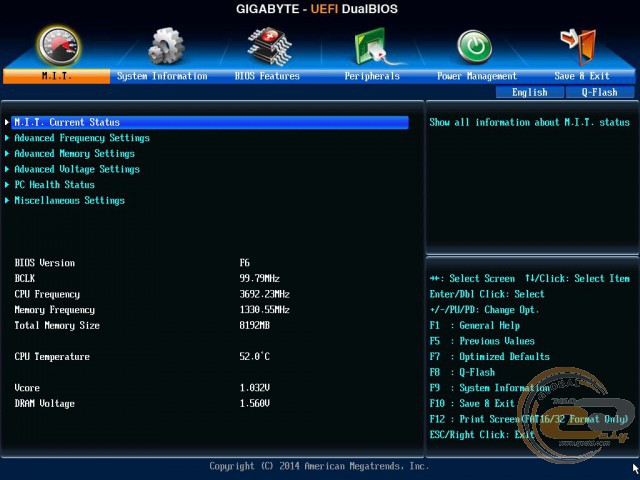

Тестируемая модель оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3 ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

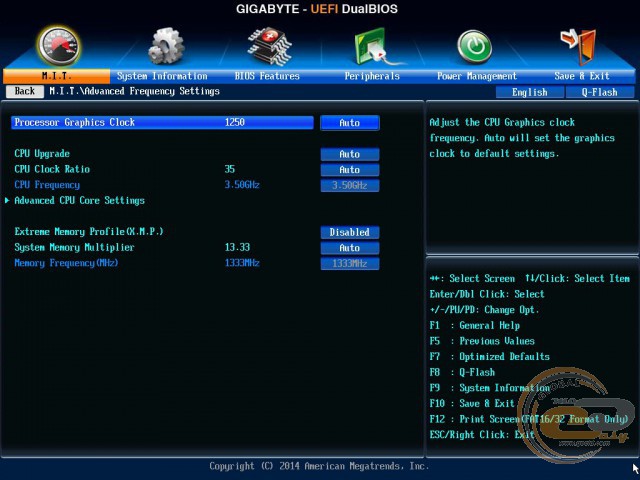

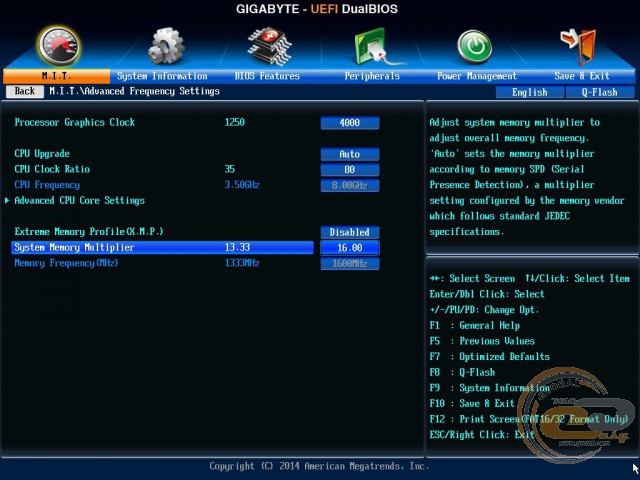

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 1600 МГц.

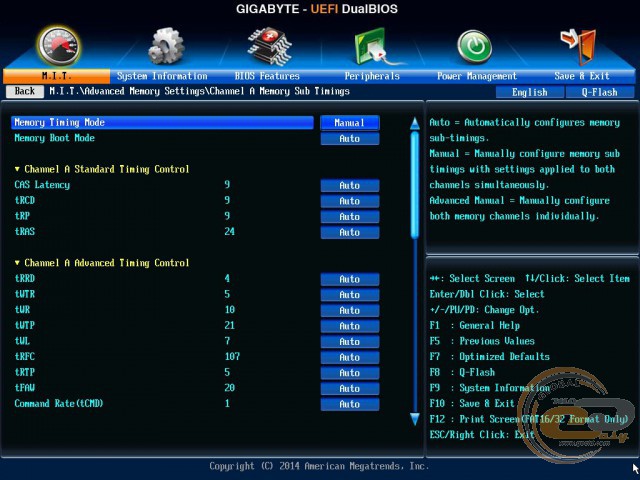

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

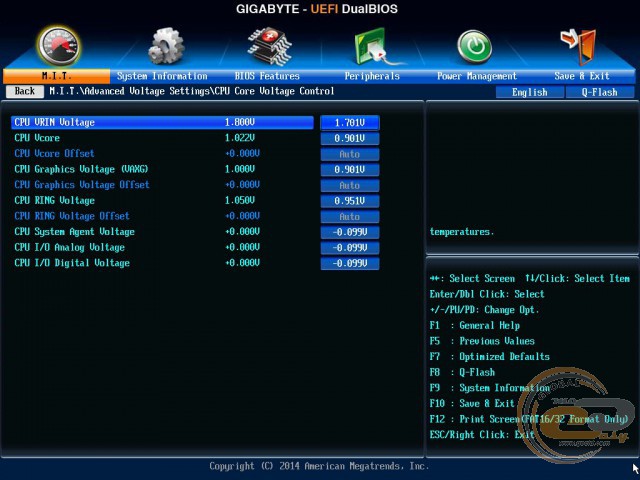

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

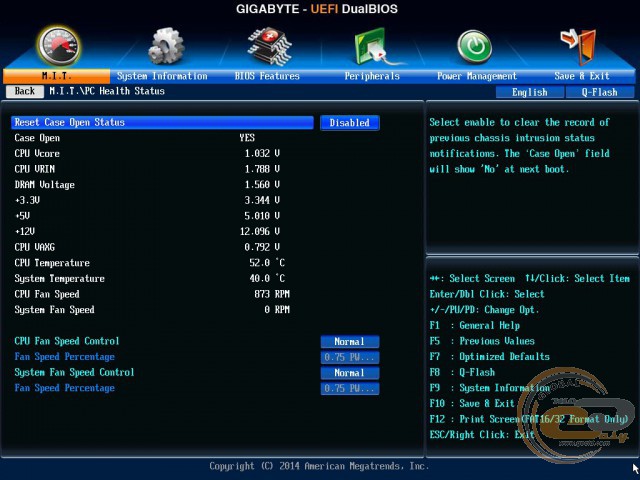

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, модулях оперативной памяти и на линиях питания +12В, +5В и +3,3В.

Отдельно отметим возможность снятия скриншотов и поддержку русского языка.

Возможности разгона

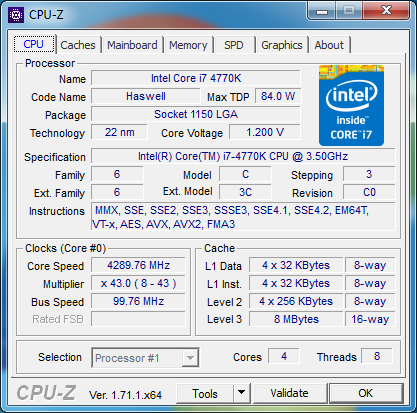

Как мы уже упоминали, BIOS материнской платы GIGABYTE GA-B85N Phoenix может похвастать наличием предустановленных профилей автоматического разгона «CPU Upgrade»

«CPU Upgrade 4300»

«CPU Upgrade 4500»

«CPU Upgrade 4600»

Как видим, работоспособным оказались варианты разгона вплоть до частоты 4600 МГц, однако при выборе значения 4600 МГц, система работала нестабильно. Вполне вероятно, что причина кроется в невозможности поднятия напряжения на процессоре выше 1,2 В.

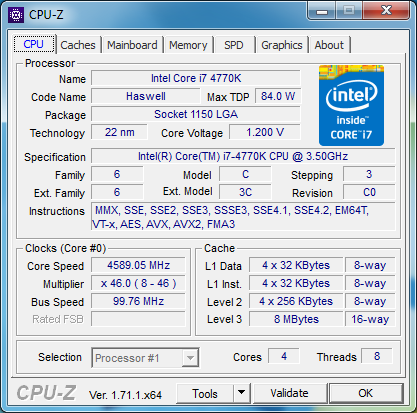

В ручном режиме, при помощи простого увеличения множителя тестового процессора до «х46», удалось добиться стабильной работы системы при частоте CPU 4600 МГц и напряжении 1,200 В.

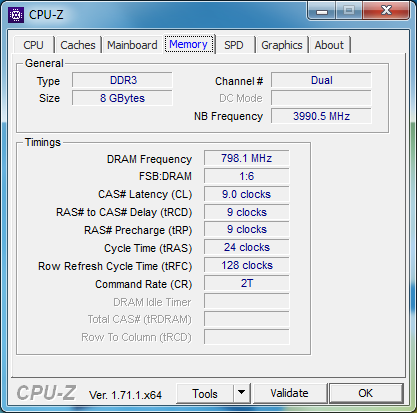

Максимальная скорость, на которой удалось запустить тестовые модули оперативной памяти, составила DDR3-1600 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-B85N Phoenix использовалось следующее оборудование:

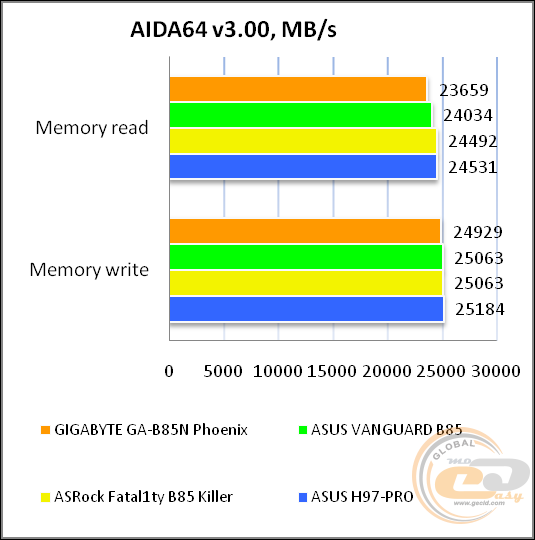

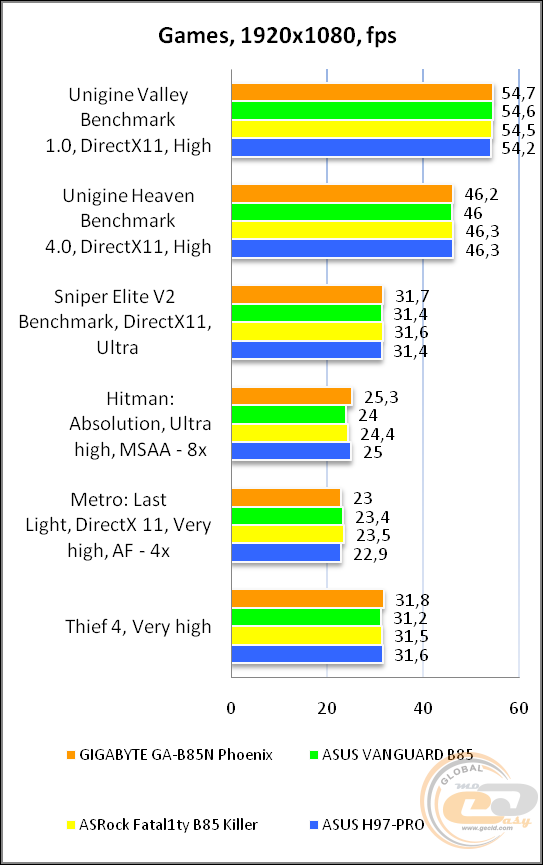

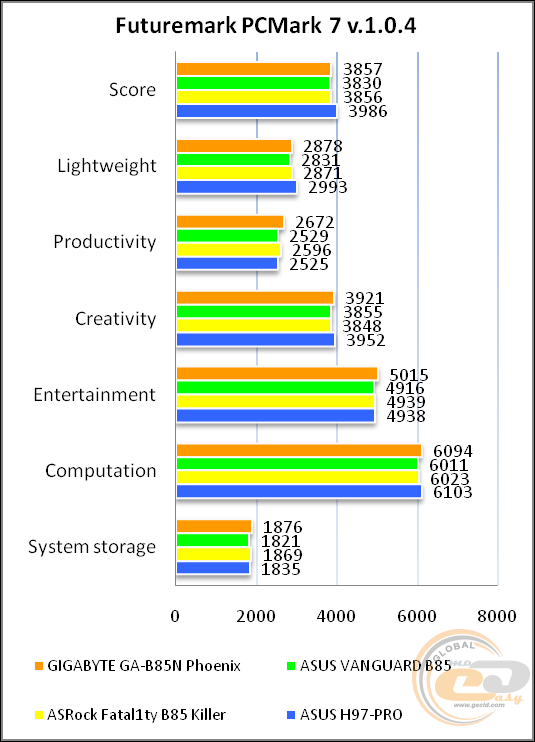

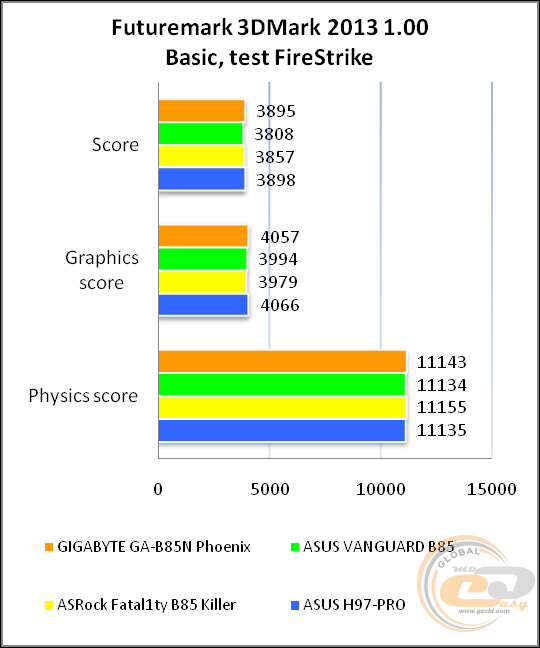

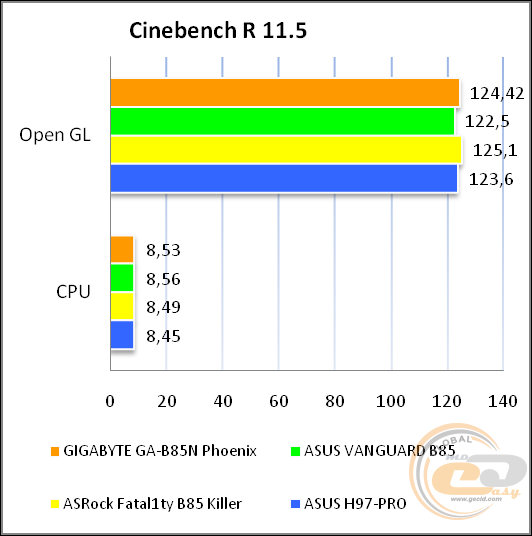

Результаты тестов

Модель GIGABYTE GA-B85N Phoenix демонстрирует отличные показатели производительности, которые находятся на уровне с конкурентными аналогами. Это позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC898

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный 8-канальный звуковой кодек Realtek ALC898 демонстрирует более чем достойное качество звука для доступной модели, которого будет достаточно для многих пользователей. Также можно воспользоваться сторонней внешней звуковой платой, подключив ее к специальному порту USB на интерфейсной панели, либо внутренней (с интерфейсом PCI Express).

Выводы

По итогам тестирования GIGABYTE GA-B85N Phoenix стоит отметить, что у тайваньской компании получилась достаточно разносторонняя модель, которая отлично подойдет как для офисного, так и для домашнего использования. Принимая во внимание формат устройства, больше всего новинка подойдет для сборки компактного мультимедийного центра развлечений, который займет свое место возле большого ТВ.

К ключевым достоинствам GIGABYTE GA-B85N Phoenix можно отнести хорошее качество звуковой подсистемы, наличие слотов для компактного твердотельного накопителя и модуля беспроводных интерфейсов, интеграцию гигабитного сетевого контроллера компании Intel, а также грамотную компоновку и поддержку современных портов USB 3.0 и SATA 6 Гбит/с. При желании собрать мультимедийный ПК вы по достоинству оцените удобное подключение многоканальной акустики, хороший набор видеовыходов, поддержку специального порта USB для дискретной звуковой платы, а также LED-подсветку по всему периметру материнской платы (если корпус оборудован прозрачной крышкой).

Среди особенностей можно вспомнить лишь проблемы с работоспособностью некоторых профилей автоматического разгона процессора, однако для решения на базе чипсета Intel B85 (изначально не предназначенного для разгона) такое положение дел вовсе не является недостатком.

В итоге GIGABYTE GA-B85N Phoenix может быть смело рекомендована к покупке благодаря хорошему сочетанию цены и возможностей, а также отличному оснащению и полному отсутствию каких-либо серьезных недостатков.

Достоинства:

• концепция Ultra Durable 4 Plus, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка портов USB 3.0, SATA 6 Гбит/с и mSATA 6 Гбит/с;
• гигабитный сетевой контроллер компании Intel;
• поддержка пакета технологий Intel Small Business Advantage;
• хорошие возможности по ручному разгону процессоров с разблокированным множителем;
• хорошая компоновка набортных элементов и интерфейсной панели;
• поддержка ряда фирменных технологий и утилит;
• наличие двух микросхем с прошивками BIOS;
• слот mini-PCI Express для модуля беспроводных интерфейсов;
• реализация системы LED-подсветки;
• доступная стоимость.

Особенности:

• корректная работа лишь части профилей автоматического разгона;
• повышенная температура узлов подсистемы питания.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
