Обзор и тестирование материнской платы GIGABYTE GA-F2A68HM-DS2H

11-06-2015

Материнская плата GIGABYTE GA-F2A68HM-DS2H является решением начального уровня формата microATX. Она обладает достаточно интересным сочетанием полезных технологий, традиционно высокого качества исполнения, а также вполне достойного и современного оснащения.

GIGABYTE GA-F2A68HM-DS2H

В основе новинки используется чипсет AMD A68H, который призван заменить AMD A58 в качестве набора системной логики для работы с процессорами серии AMD Kaveri либо с решениями линеек AMD Trinity / Richland в бюджетных устройствах. Давайте же взглянем на характеристики новинки.

Спецификация материнской платы GIGABYTE GA-F2A68HM-DS2H:

Производитель

GIGABYTE

Модель

GA-F2A68HM-DS2H (rev 1.0)

Чипсет

AMD A68H

Процессорный разъем

Socket FM2+

Поддерживаемые процессоры

AMD A / AMD Athlon

Частота используемой памяти

2400* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 64 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

1 x PCI

Дисковая подсистема

Чипсет AMD A68H поддерживает:

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10, JBOD

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x D-Sub

1 x HDMI

1 х LPT

1 x COM

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудиопорта

1 х PS/2 (мышь либо клавиатура)

Внутренние порты I/O

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF Out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

2 х 64 Мбит AMI UEFI BIOS

PnP 1.0а, DMI2.7, SM BIOS 2.7, ACPI 5.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

226 х 182 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-F2A68HM-DS2H

Материнская плата GIGABYTE GA-F2A68HM-DS2H поставляется в коробке, выполненной из плотного картона, украшенного качественной полиграфией в фирменном стиле. При взгляде на упаковку, в первую очередь обращает на себя внимание название модели и компании-производителя. Немного ниже находится логотип фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

  • Ultra Cool & Perfomance – в цепи питания процессора используются высокоэффективные полевые транзисторы с низким сопротивлением открытого канала (Low RDS (on)) и долговечные твердотельные конденсаторы.
  • Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

GIGABYTE GA-F2A68HM-DS2H

На обратной стороне можно обратить внимание на крупное схематическое изображение материнской платы и конфигурацию интерфейсной панели. Также тут присутствует краткий перечень характеристик устройства и упоминание о ключевых преимуществах новинки:

  • область текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы;
  • в составе звуковой подсистемы используются специальные высококлассные аудиоконденсаторы серии Nippon Chemicon ARE;
  • специальная технология GIGABYTE On/Off Charge позволит зарядить ваши мультимедийные устройства даже при выключенном ПК.

GIGABYTE GA-F2A68HM-DS2H

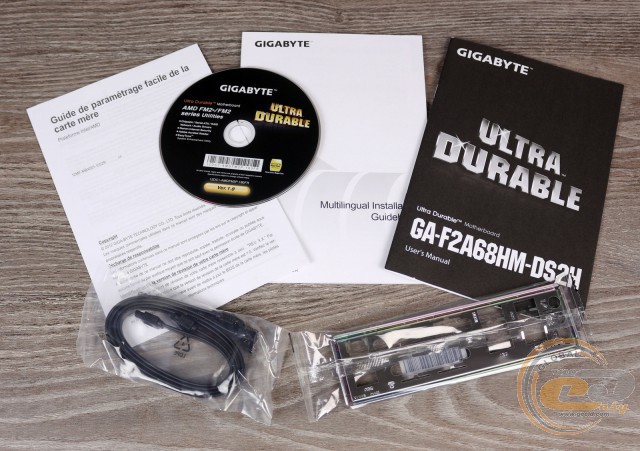

Комплект поставки GIGABYTE GA-F2A68HM-DS2H включает в себя исключительно самое необходимое, а именно: заглушку интерфейсной панели, два кабеля SATA, диск с ПО и руководство пользователя.

Дизайн и особенности платы

GIGABYTE GA-F2A68HM-DS2H

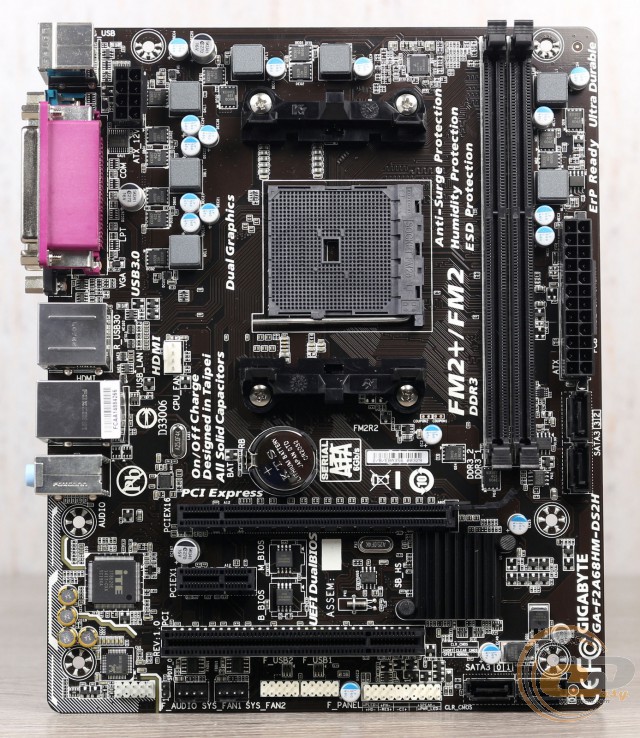

Тестируемая модель выполнена на печатной плате темно-коричневого цвета формата microATX. Она отличается компактными, но вместе с тем немного нестандартными габаритами (226 х 182 мм), поэтому половина портов SATA расположена в нижней части платы, тогда как вторая половина – на правой стороне. Однако данная особенность не является недостатком, поскольку видеокарта даже с двухслотовым кулером не сможет затруднить подключение накопителей.

GIGABYTE GA-F2A68HM-DS2H

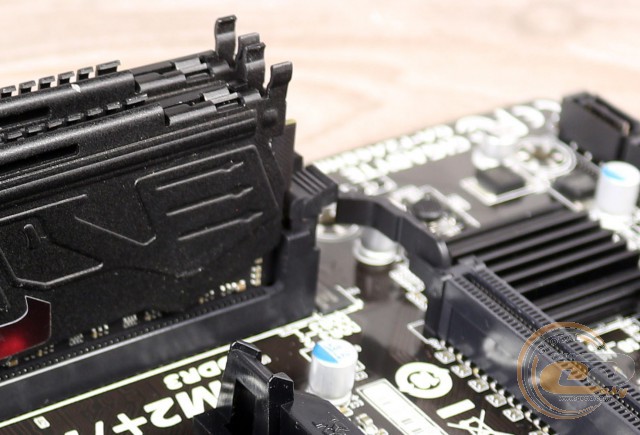

Также отметим заботу производителя о том, чтобы установленный видеоускоритель не мешал подключению и отключению модулей оперативной памяти, несмотря на то, что DIMM-слоты оборудованы защелками с обеих сторон.

GIGABYTE GA-F2A68HM-DS2H

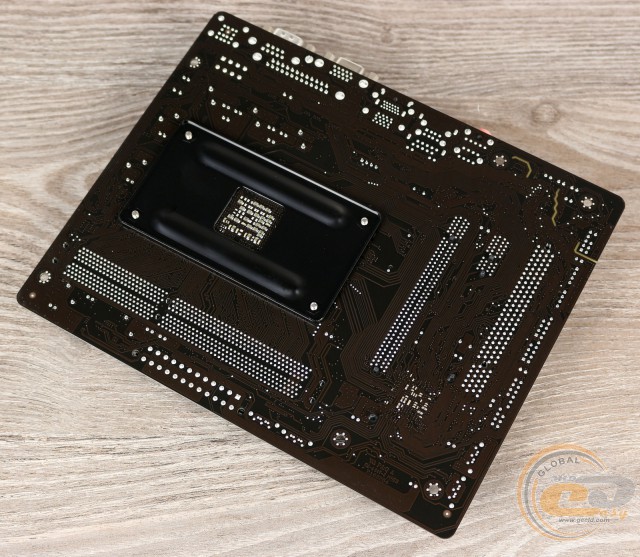

Взглянув на обратную сторону материнской платы, можно отметить стандартную опорную пластину процессорного разъема, а также пластиковые клипсы крепления единственного радиатора, который отвечает за охлаждение чипсета.

GIGABYTE GA-F2A68HM-DS2H

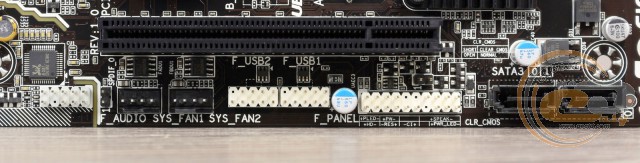

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, а также колодка подключения фронтальной панели и два разъема для подключения системных вентиляторов. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0 (четырех внутренних и четырех на интерфейсной панели), а также двух USB 3.0 на интерфейсной панели.

GIGABYTE GA-F2A68HM-DS2H

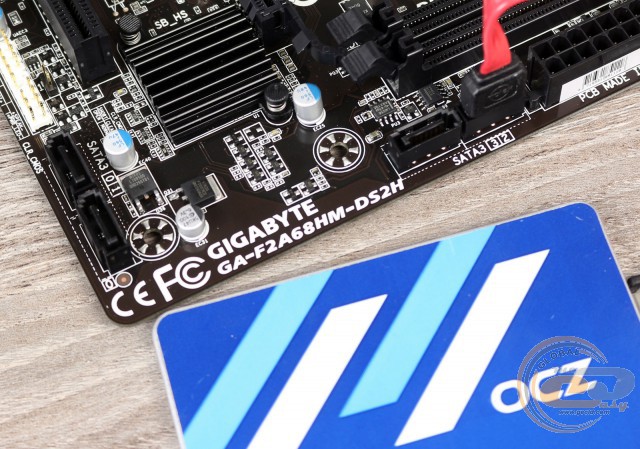

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности платы. Все они функционируют благодаря чипсету. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 10 и JBOD.

GIGABYTE GA-F2A68HM-DS2H

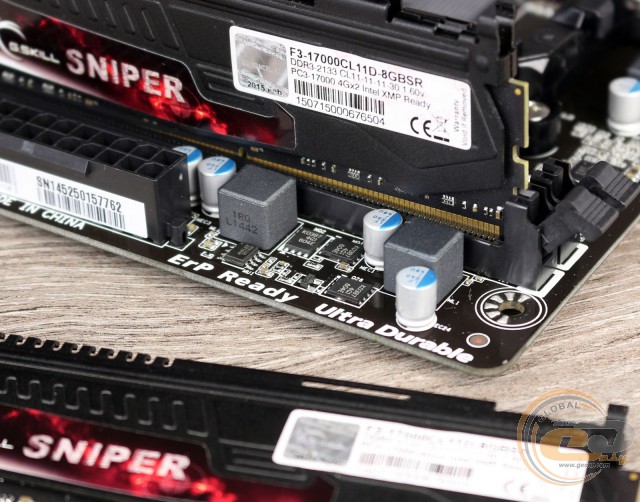

Системная плата GIGABYTE GA-F2A68HM-DS2H оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются планки памяти, функционирующие на частотах до 2133 МГц в номинальном режиме и до 2400 МГц в разгоне.

Несмотря на заявленную производителем поддержку 64 ГБ оперативной памяти, фактический максимальный объем составит не более 16 ГБ в связи с отсутствием в продаже планок емкостью более 8 ГБ. Однако и этого будет более чем достаточно для решения всех поставленных пользователем задач перед компактной недорогой системой.

GIGABYTE GA-F2A68HM-DS2H

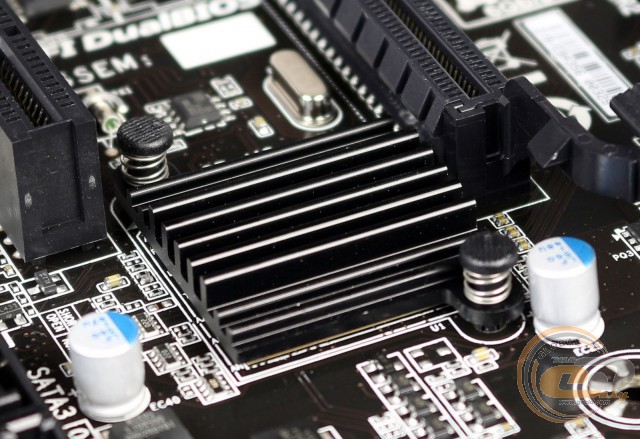

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от микросхемы AMD A68H. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 61°C;
  • полевые транзисторы подсистемы питания – 75,1°C;
  • дроссели подсистемы питания – 71,5°C.

Продемонстрированные результаты говорят нам о том, что ключевым компонентам перегрев не угрожает, так как до критических температур есть достаточно большой запас.

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

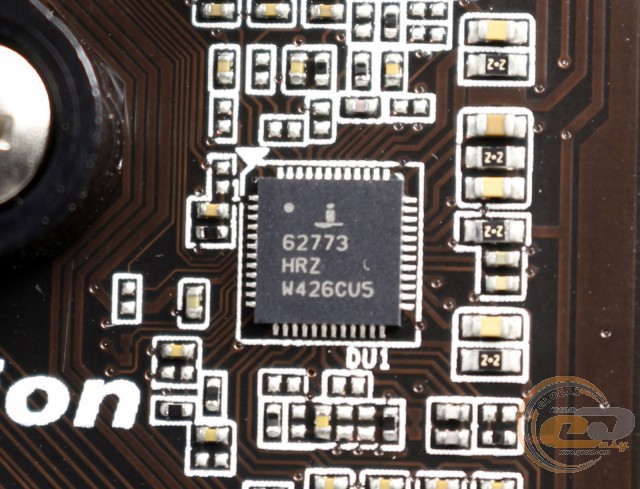

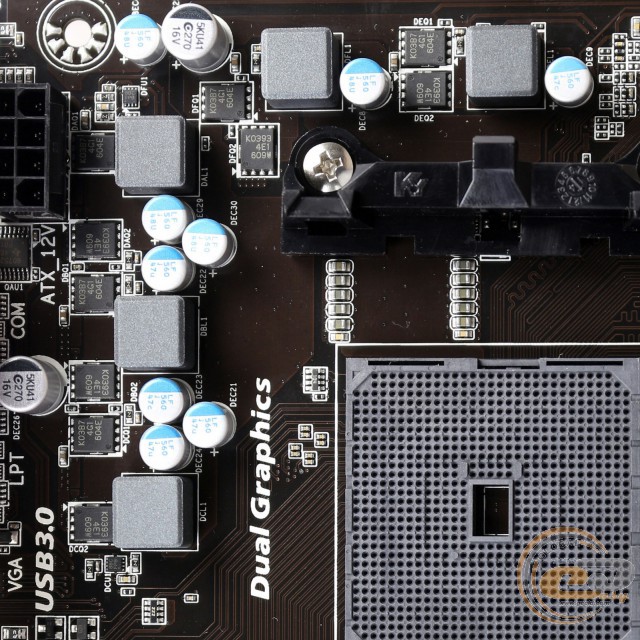

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL62773. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE GA-F2A68HM-DS2H

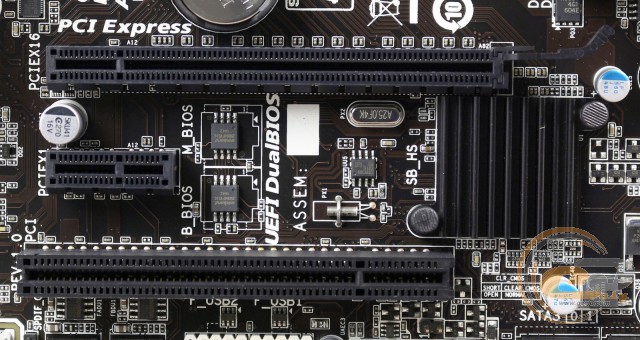

Для расширения функциональности материнской платы у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI.

В данном случае предусмотрена возможность установки только одной видеокарты в единственный слот PCI Express 3.0 x16. Также имеется возможность ее работы в режиме AMD Dual Graphics с интегрированным в процессор графическим ядром. Отдельно отметим, что в случае подключения видеокарты с двухслотовой системой охлаждения, у вас останется в свободном доступе только один слот PCI, а значит, при желании дополнительной установки, к примеру, дискретной звуковой платы, вы будете ограничены моделями с интерфейсом PCI.

GIGABYTE GA-F2A68HM-DS2H

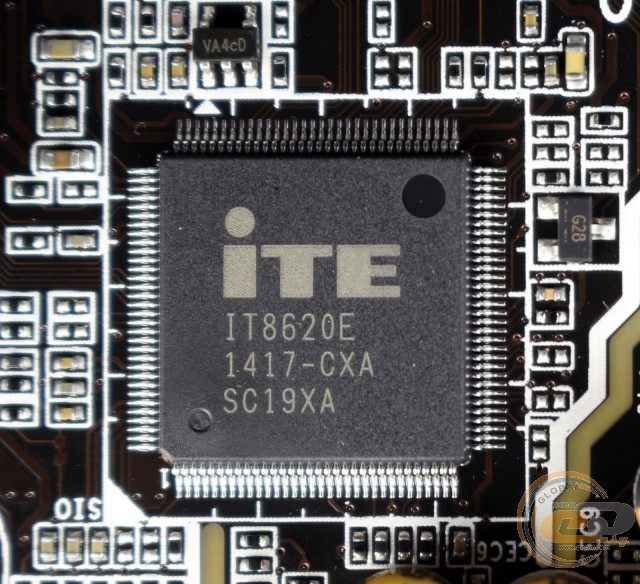

Возможности Multi I/O реализованы на базе микросхемы ITE IT8620E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-F2A68HM-DS2H

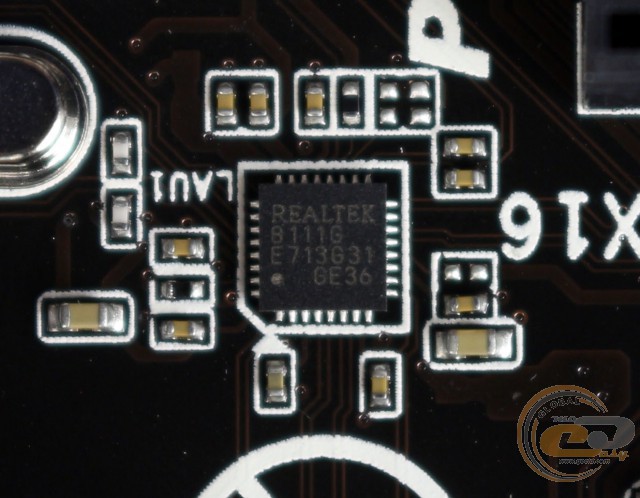

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G.

GIGABYTE GA-F2A68HM-DS2H

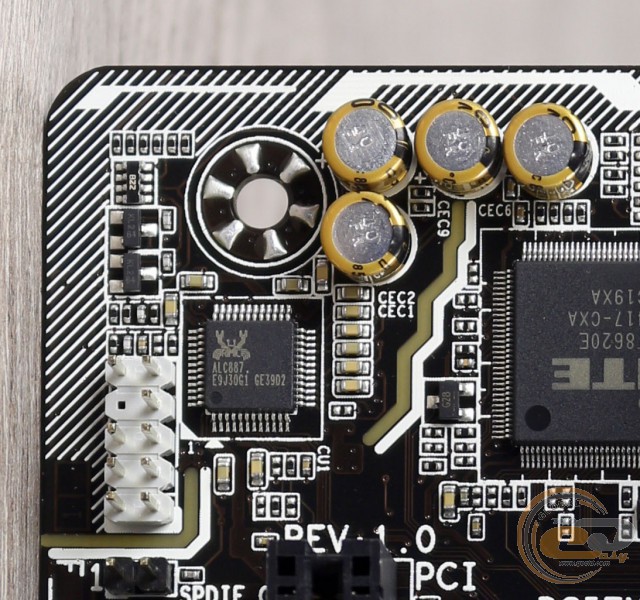

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. В его обвязке используются качественные японские аудиоконденсаторы серии Nippon Chemicon ARE, а сам звуковой тракт отделен защитной полосой от других компонентов для уменьшения наводок.

GIGABYTE GA-F2A68HM-DS2H

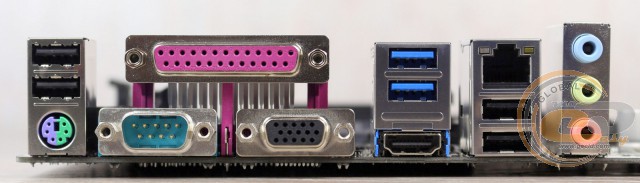

На интерфейсную панель модели GIGABYTE GA-F2A68HM-DS2H выведены следующие порты:

  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 х COM;
  • 1 x LPT;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 х USB 2.0;
  • 1 х PS/2 (мышь либо клавиатура);
  • 3 x аудиопорта.

Отметим достаточное количество портов USB, наличие двух видеовыходов, включая современный HDMI, а также поддержку COM и LPT, которые могут быть полезны в случае сборки офисной или промышленной системы. Среди особенностей стоит выделить разве что неудобное подключение многоканальной акустики, для чего придется задействовать аудиопорты на передней панели или передавать многоканальный звуковой поток посредством HDMI.

GIGABYTE GA-F2A68HM-DS2H

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-F2A68HM-DS2H весьма стандартные. Имеются три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

GIGABYTE GA-F2A68HM-DS2H

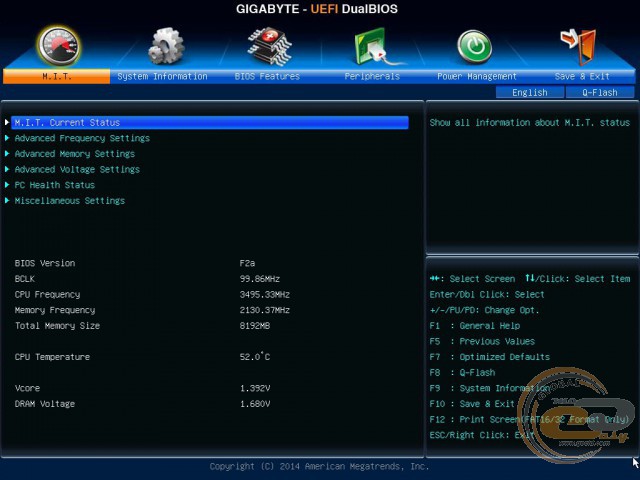

Тестируемая модель оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3 ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология GIGABYTE DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

GIGABYTE GA-F2A68HM-DS2H

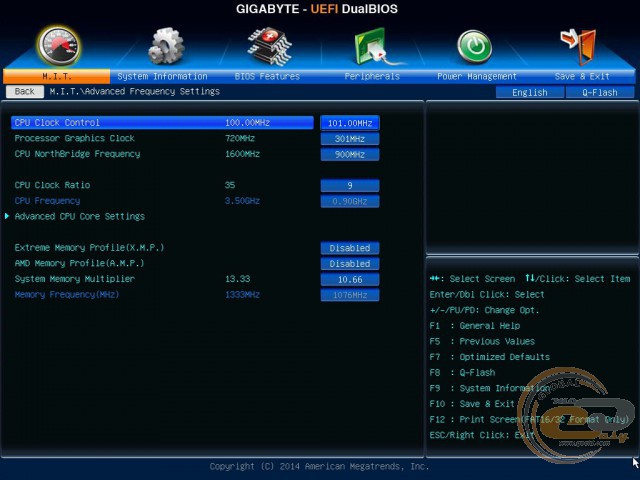

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

GIGABYTE GA-F2A68HM-DS2H

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 2400 МГц.

GIGABYTE GA-F2A68HM-DS2H

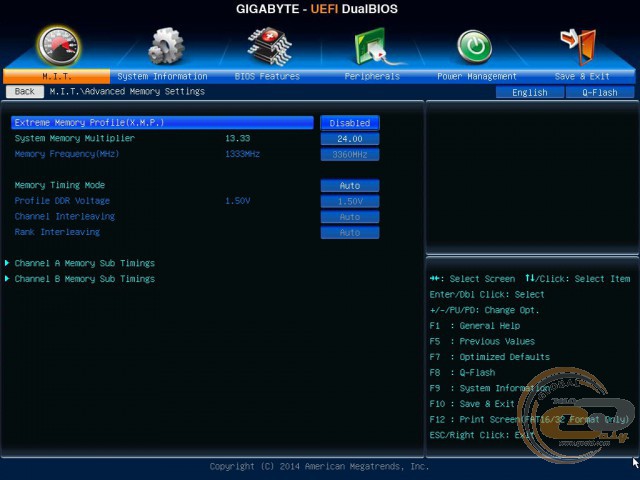

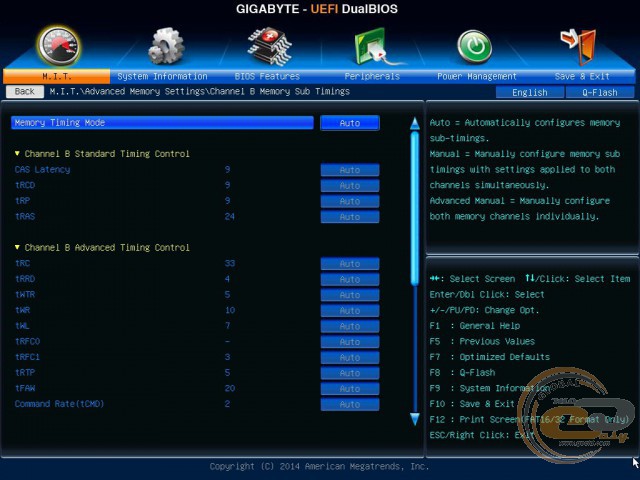

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

GIGABYTE GA-F2A68HM-DS2H

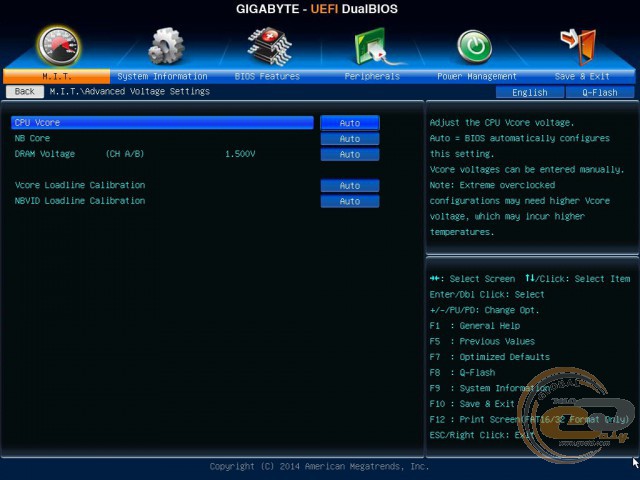

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

8 – MAX

1

Частота оперативной памяти

System Memory Multiplier

800 – 2400





CPU Clock Control

100,00 – 140,00

1,00



Processor Graphics Clock

300 − 2000

1



CPU NorthBridge Frequency

800 − 1600

100

Напряжение на процессоре

CPU Vcore

+0,000 – +0,300

0,006



NB Core

+0,000 − +0,300

0,006

Напряжение на оперативной памяти

DRAM Voltage

1,200 – 1,900

0,010

Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-F2A68HM-DS2H

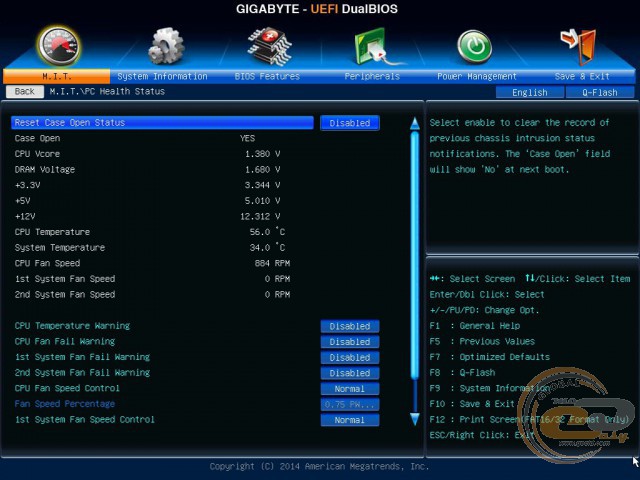

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, оперативной памяти и на линиях питания +12В, +5В и +3,3В. Отдельно отметим возможность снятия скриншотов и поддержку русского языка.

Возможности разгона

GIGABYTE GA-F2A68HM-DS2H

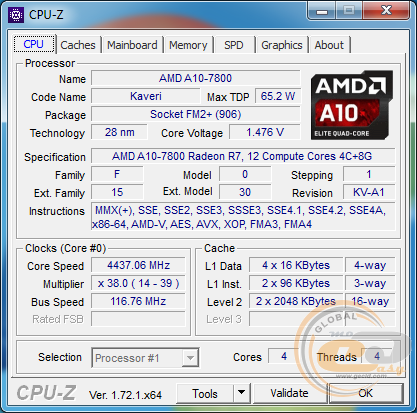

В ручном режиме, путем повышения опорной частоты до 116,76 МГц и напряжения до 1,476 В, удалось добиться стабильной работы системы при частоте APU AMD A10-7800 4437 МГц.

GIGABYTE GA-F2A68HM-DS2H

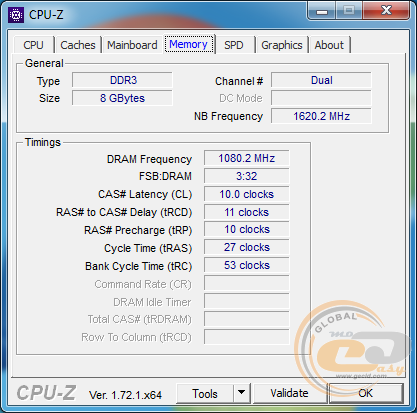

Оперативную память без проблем удалось разогнать до 2160 МГц при помощи повышения опорной частоты. Если же не повышать опорную частоту, то максимальным значением было 2133 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-F2A68HM-DS2H использовалось следующее оборудование:

APU

AMD A10-7800

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

AMD Radeon R7 Series

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips 240P4QPYNS

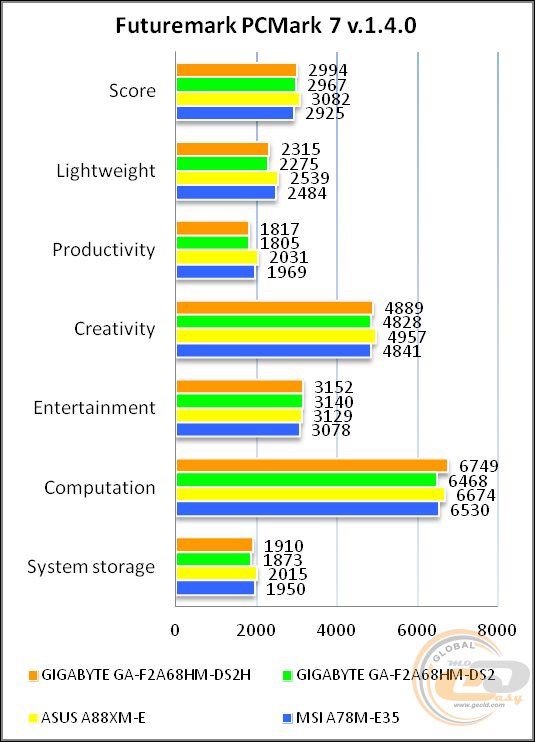

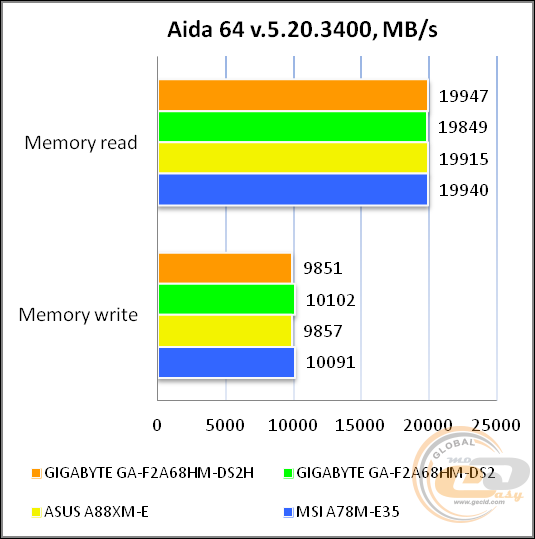

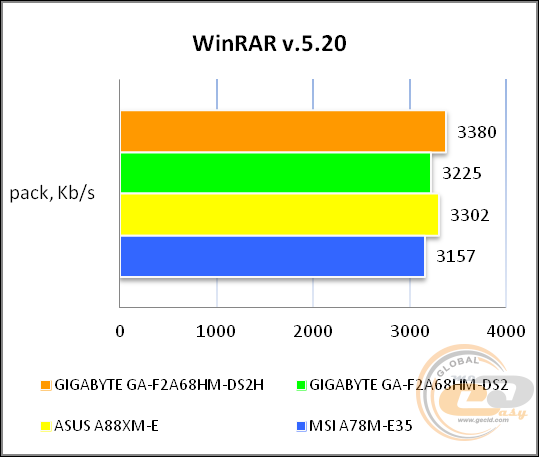

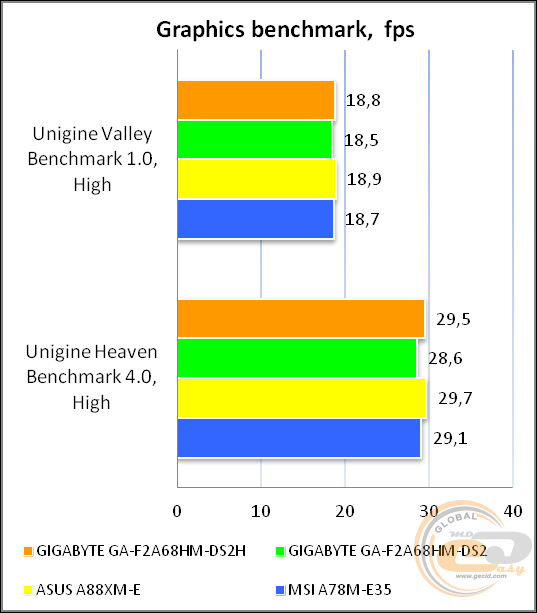

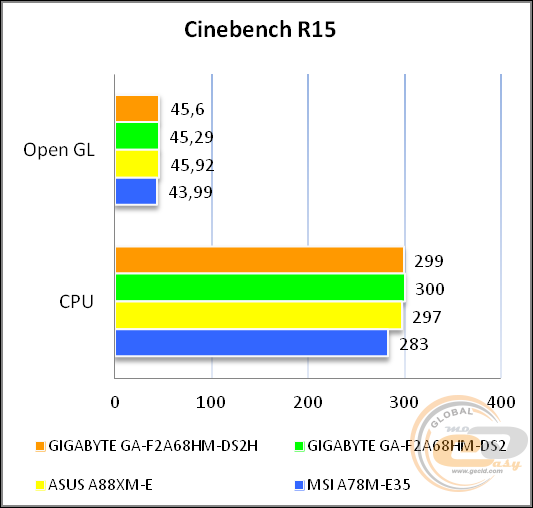

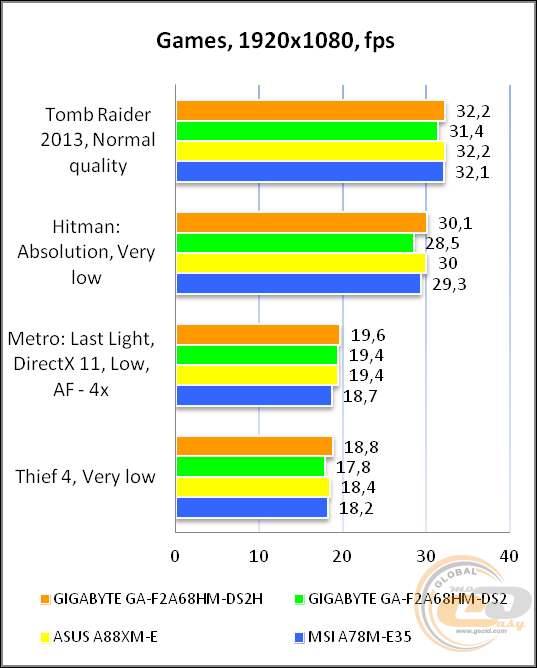

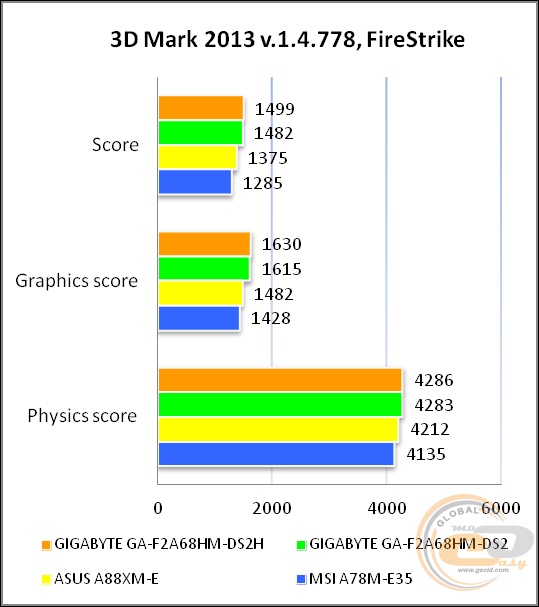

Результаты тестов

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

GIGABYTE GA-F2A68HM-DS2H

В процессе тестирования GIGABYTE GA-F2A68HM-DS2H показала производительность на уровне с конкурентами. Исходя из полученных результатов, можно сделать вывод о качественном исполнении платы, подборе эффективных компонентов и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.6

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0052

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.0

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-85.2

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04, -0.05

Отлично

Уровень шума, дБ (А)

-91.8

Очень хорошо

Динамический диапазон, дБ (А)

91.9

Очень хорошо

Гармонические искажения, %

0.0048

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.2

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-88.0

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Предустановленный аудиокодек Realtek ALC887 обеспечивает очень хорошее качество звука, которого будет вполне достаточно для повседневного использования. Также в наличии разъемы PCI Express и PCI для установки дискретной звуковой платы.

Выводы

Материнская плата GIGABYTE GA-F2A68HM-DS2H в процессе тестирования показала себя как отлично сбалансированное решение для сборки систем начального уровня. Среди ее достоинств можно смело отметить отличное сочетание хорошего оснащения, доступной стоимости, а также высокого качества исполнения.

Дополнительно отметим использование чипсета AMD A68H, благодаря которому новинка поддерживает порты SATA 6 Гбит/с и USB 3.0 без помощи сторонних контроллеров, реализацию ряда фирменных технологий, улучшенную аудиоподсистему и хорошую конфигурацию интерфейсной панели. Она включает в себя не только необходимые современному пользователю HDMI и USB 3.0, но и такие порты как COM и LPT, которые могут быть востребованы в случае сборки на основе GIGABYTE GA-F2A68HM-DS2H офисного или промышленного ПК.

Что же касается особенностей, то перед покупкой следует помнить разве что о неудобном подключении многоканальной акустики и о наличии только двух DIMM-слотов для установки модулей оперативной памяти.

В итоге GIGABYTE GA-F2A68HM-DS2H можно смело рекомендовать к покупке как хорошо сбалансированное решение для сборки компактных систем начального и среднего уровня с одной видеокартой или вовсе без нее.

Достоинства:

  • концепция Ultra Durable 4 Plus, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
  • поддержка портов USB 3.0 и SATA 6 Гбит/с;
  • улучшенная аудиоподсистема;
  • поддержка портов COM, LPT и PS/2;
  • возможность ручного разгона процессоров;
  • хорошая конфигурация интерфейсной панели;
  • поддержка ряда фирменных технологий и утилит;
  • наличие двух микросхем с прошивками BIOS;
  • хорошее ценовое позиционирование.

Особенности:

  • неудобное подключение многоканальной акустики.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Philips, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
