Обзор и тестирование материнской платы GIGABYTE GA-F2A68HM-HD2

04-04-2015

Новинка, и по совместительству героиня данного обзора, материнская плата GIGABYTE GA-F2A68HM-HD2, является решением начального уровня формата microATX. Она обладает хорошим сочетанием ряда полезных технологий, традиционно высокого качества исполнения, а также вполне достойного и современного оснащения. Все это может склонить чашу весов в пользу выбора данной модели.

Говоря о ее характеристиках, для начала отметим, что GIGABYTE GA-F2A68HM-HD2 выполнена на основе нового чипсета AMD A68H, который призван заменить AMD A58 в качестве набора системной логики начального уровня для работы с процессорами серии AMD Kaveri либо с решениями линеек AMD Trinity / Richland. Давайте же взглянем, какие еще характеристики смогут привлечь пользователя.

GIGABYTE GA-F2A68HM-HD2

Спецификация материнской платы GIGABYTE GA-F2A68HM-HD2:

Производитель

GIGABYTE

Модель

GA-F2A68HM-HD2 (rev 1.0)

Чипсет

AMD A68H

Процессорный разъем

Socket FM2+

Поддерживаемые процессоры

AMD A / AMD Athlon

Частота используемой памяти

2400* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Поддержка памяти

2 x DDR3 DIMM-слота с поддержкой до 64 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

1 x PCI

Дисковая подсистема

Чипсет AMD A68H поддерживает:

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10, JBOD

LAN

1 x Realtek 8111G (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 х DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудиопорта

1 х PS/2 (мышь либо клавиатура)

Внутренние порты I/O

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

4 x SATA 6 Гбит/с

1 х разъем COM

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF Out

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

2 х 64 Мбит UEFI BIOS

PnP 1.0а, DMI2.7, SM BIOS 2.7, ACPI 5.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

microATX

226 х 174 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-F2A68HM-HD2

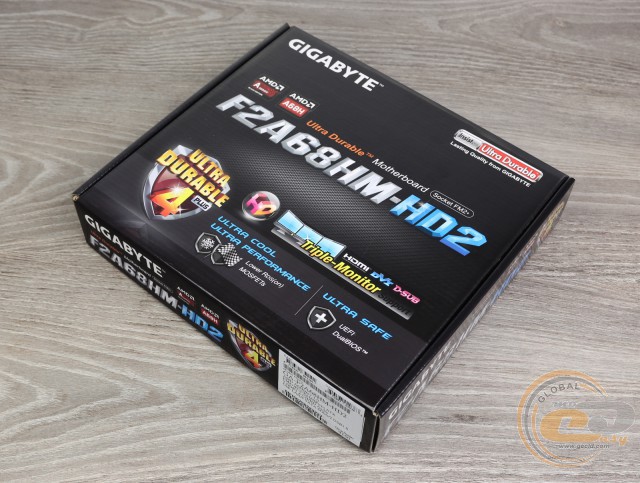

Упаковка материнской платы GIGABYTE GA-F2A68HM-HD2 выполнена из плотного картона и украшена качественной полиграфией в фирменном стиле. При взгляде на коробку, в первую очередь обращает на себя внимание название модели и компании-производителя. Немного ниже находится логотип фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

  • Ultra Cool & Perfomance – в цепях питания используются высокоэффективные полевые транзисторы с низким сопротивлением открытого канала (Low RDS (on)) и долговечные твердотельные конденсаторы.
  • Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

В качестве одного из основных достоинств новинки упоминается о поддержке подключения трех мониторов и наличии трех видеовыходов (HDMI, DVI-D и D-Sub).

GIGABYTE GA-F2A68HM-HD2

На обратной стороне можно обратить внимание на крупное схематическое изображение материнской платы и конфигурацию интерфейсной панели. Также тут присутствует краткий перечень характеристик устройства и упоминание о ключевых преимуществах новинки:

  • область текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы;
  • в составе звуковой подсистемы используются специальные высококлассные аудиоконденсаторы производства компании Nichicon.

GIGABYTE GA-F2A68HM-HD2

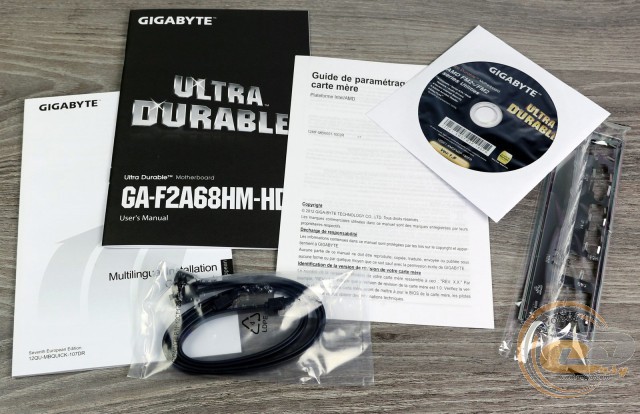

Комплект поставки устройства включает в себя исключительно самое необходимое, а именно: заглушку интерфейсной панели, два кабеля SATA, диск с ПО и руководство пользователя.

Дизайн и особенности платы

GIGABYTE GA-F2A68HM-HD2

Тестируемая модель выполнена на печатной плате темно-коричневого цвета формата microATX. Она отличается компактными, но вместе с тем немного нестандартными габаритами (226 х 174 мм). Ввиду данной особенности можно отметить оригинальную компоновку некоторых набортных элементов. Например, половина портов SATA расположена в нижней части платы, тогда как вторая половина – на правой стороне.

GIGABYTE GA-F2A68HM-HD2

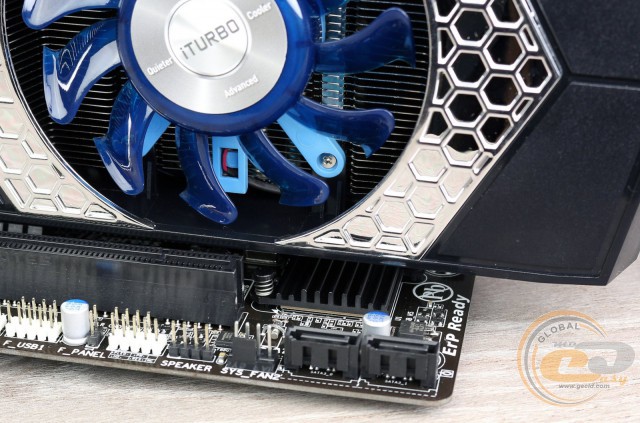

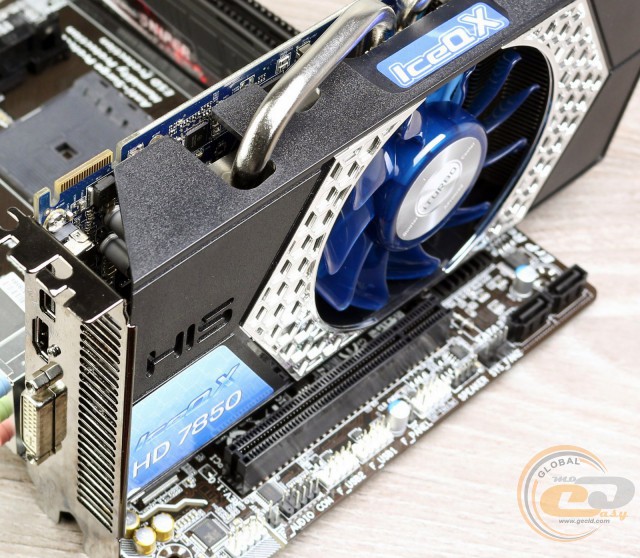

Однако данная особенность не является недостатком, поскольку видеокарта даже с двухслотовым кулером не сможет затруднить подключение накопителей.

GIGABYTE GA-F2A68HM-HD2

Также отметим заботу производителя о том, чтоб установленный видеоускоритель не мешал подключению и отключению модулей оперативной памяти, несмотря на то, что DIMM-слоты оборудованы защелками с обеих сторон.

GIGABYTE GA-F2A68HM-HD2

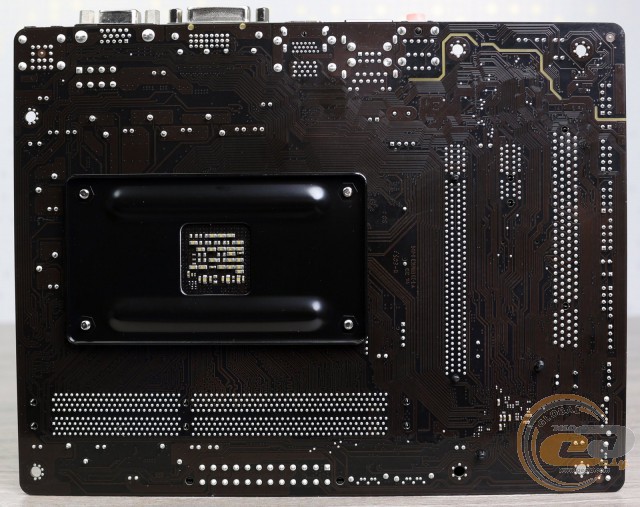

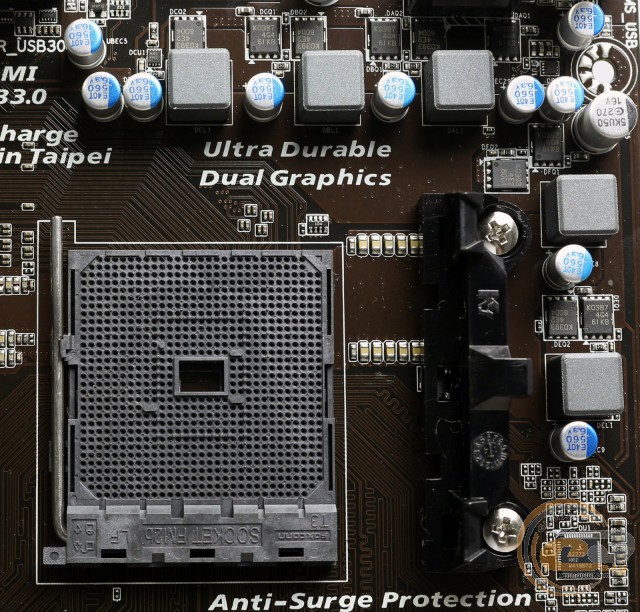

Обратная сторона новинки примечательна разве что стандартной опорной пластиной процессорного разъема, а также пластиковыми клипсами крепления единственного радиатора, который отвечает за охлаждение чипсета.

GIGABYTE GA-F2A68HM-HD2

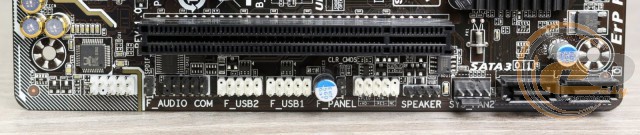

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъем COM, а также колодка подключения фронтальной панели и один из двух разъемов для подключения системных вентиляторов. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0 (четырех внутренних и четырех на интерфейсной панели), а также двух USB 3.0 на интерфейсной панели. Внутренние колодки для подключения выносных панелей с USB 3.0 отсутствуют.

GIGABYTE GA-F2A68HM-HD2

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности платы. Все они функционируют благодаря чипсету. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 10 и JBOD.

GIGABYTE GA-F2A68HM-HD2

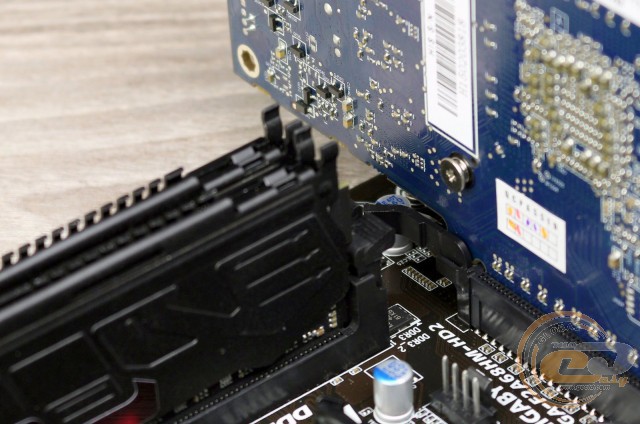

Системная плата GIGABYTE GA-F2A68HM-HD2 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются планки памяти, функционирующие на частотах до 2133 МГц в номинальном режиме и до 2400 МГц в разгоне.

Несмотря на заявленную производителем поддержку 64 ГБ оперативной памяти, фактический максимальный объем составит не более 16 ГБ в связи с отсутствием в продаже планок емкостью более 8 ГБ. Однако и этого будет более чем достаточно для решения всех поставленных пользователем задач перед компактной системой.

GIGABYTE GA-F2A68HM-HD2

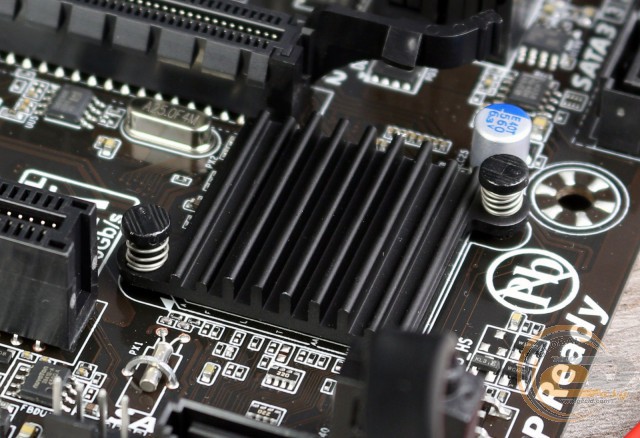

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от микросхемы AMD A68H. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 52°C;
  • полевые транзисторы подсистемы питания – 57,4°C;
  • дроссели подсистемы питания – 62,1°C.

Продемонстрированные результаты говорят нам о том, что ключевым компонентам перегрев не угрожает, так как до критических температур есть достаточно большой запас.

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

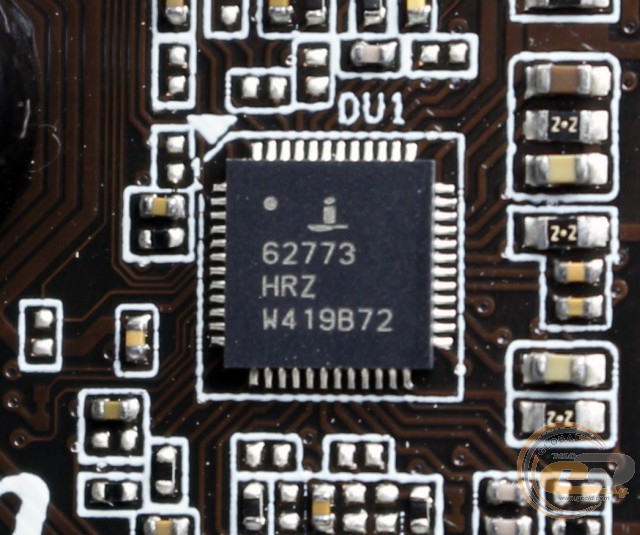

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL62773. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE GA-F2A68HM-HD2

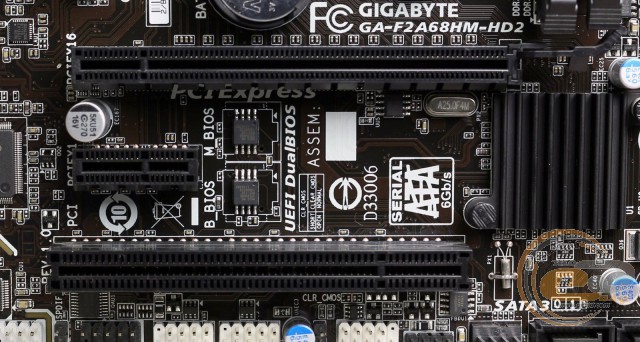

Для расширения функциональности материнской платы у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI.

GIGABYTE GA-F2A68HM-HD2

Как видим, имеется возможность установки только одной видеокарты, которая может работать в режиме AMD Dual Graphics с интегрированным в процессор графическим ядром. Отдельно отметим, что в случае подключения видеокарты с двухслотовой системой охлаждения, у вас останется в свободном доступе только один слот PCI, а значит, при желании дополнительной установки, к примеру, дискретной звуковой платы, вы будете ограничены моделями с интерфейсом PCI.

GIGABYTE GA-F2A68HM-HD2

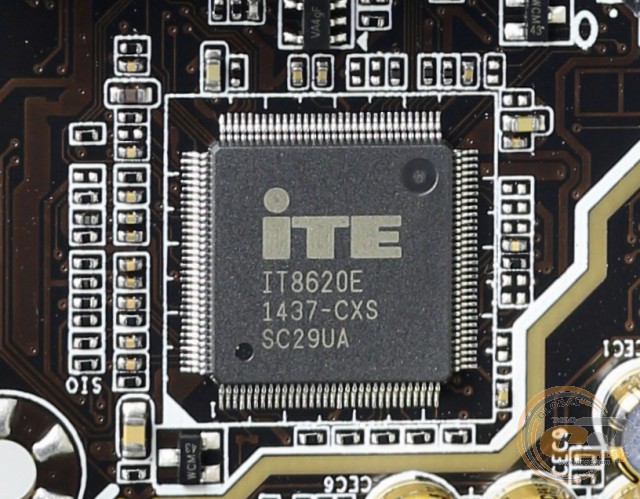

Возможности Multi I/O реализованы на базе микросхемы ITE IT8620E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-F2A68HM-HD2

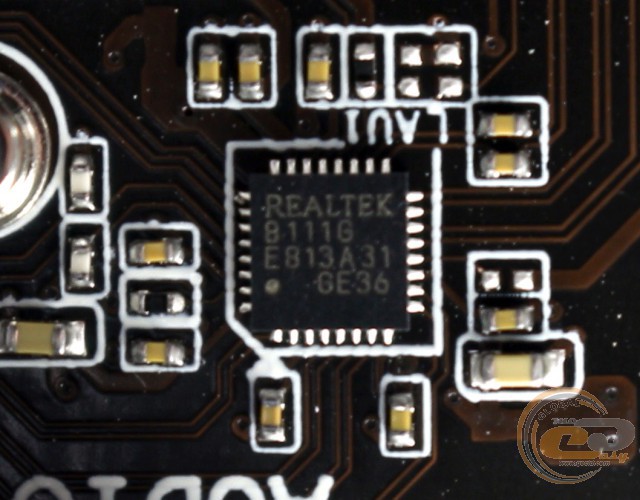

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111G.

GIGABYTE GA-F2A68HM-HD2

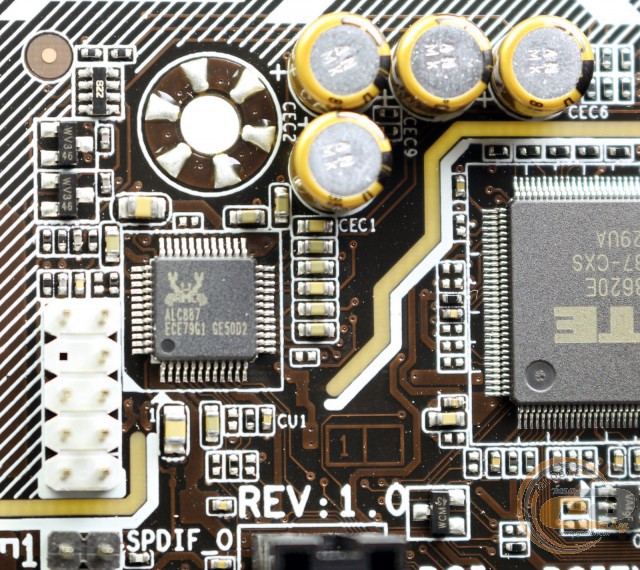

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. При этом в обвязке используются качественные японские аудиоконденсаторы, а сам звуковой тракт отделен защитной полосой от других компонентов для уменьшения наводок.

GIGABYTE GA-F2A68HM-HD2

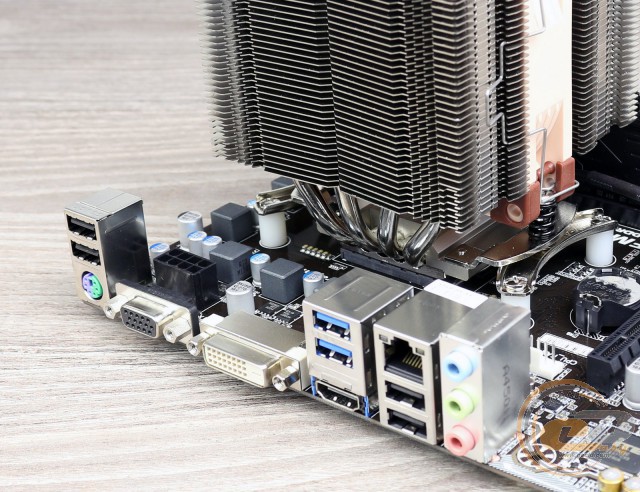

На интерфейсную панель модели GIGABYTE GA-F2A68HM-HD2 выведены следующие порты:

  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 х USB 2.0;
  • 1 х PS/2 (мышь либо клавиатура);
  • 3 x аудиопорта.

Отметим достаточное количество портов USB, наличие трех видеовыходов, а также возможность вывести на заднюю панель корпуса порт COM при помощи соответствующей колодки на печатной плате. Среди особенностей стоит выделить разве что неудобное подключение многоканальной акустики, для чего придется задействовать аудиопорты на передней панели либо интерфейс HDMI.

GIGABYTE GA-F2A68HM-HD2

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-F2A68HM-HD2 весьма стандартные. Имеются три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

GIGABYTE GA-F2A68HM-HD2

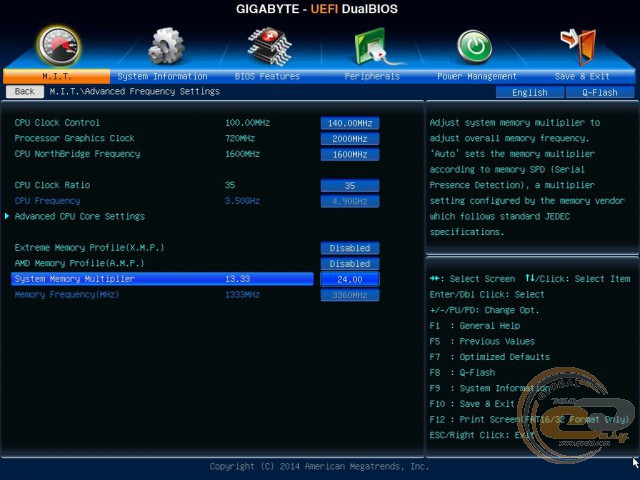

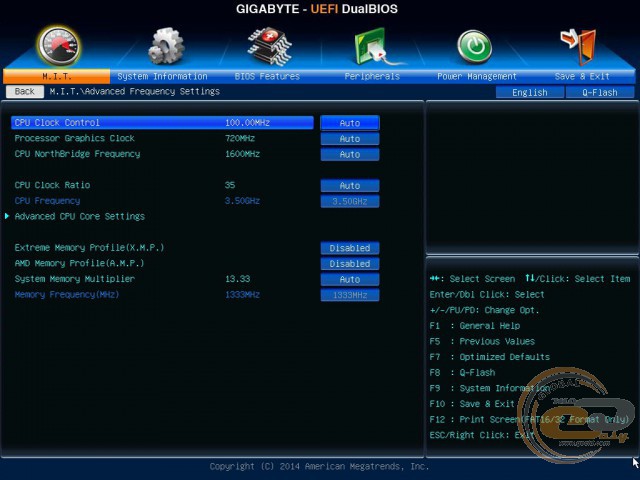

Модель GIGABYTE GA-F2A68HM-HD2 оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3 ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

GIGABYTE GA-F2A68HM-HD2

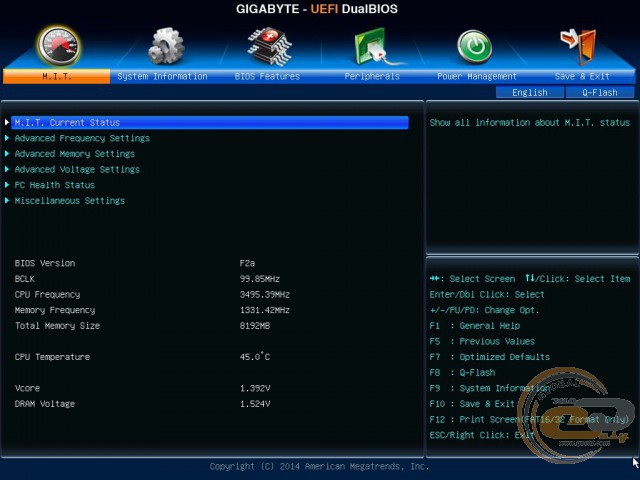

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

GIGABYTE GA-F2A68HM-HD2

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 2400 МГц.

GIGABYTE GA-F2A68HM-HD2

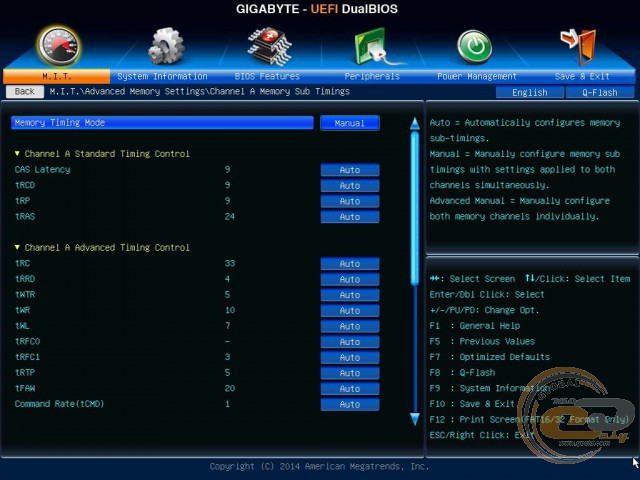

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

GIGABYTE GA-F2A68HM-HD2

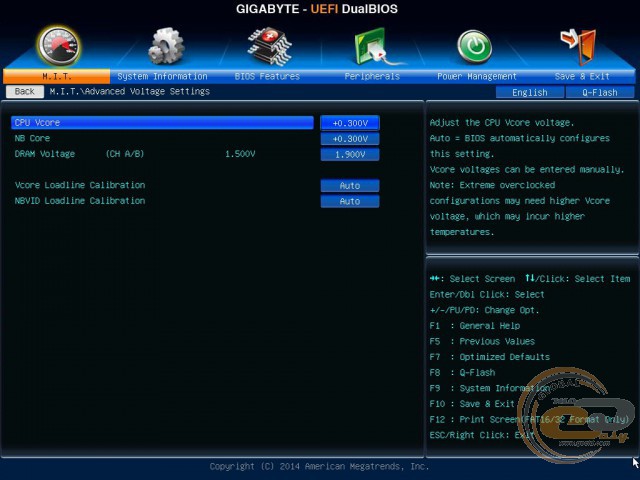

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

8 – MAX

1

Частота оперативной памяти

System Memory Multiplier

800 – 2400





CPU Clock Control

100,00 – 140,00

1,00



Processor Graphics Clock

300 − 2000

1



CPU NorthBridge Frequency

800 − 1600

100

Напряжение на процессоре

CPU Vcore

+0,000 – +0,300

0,006



NB Core

+0,000 − +0,300

0,006

Напряжение на оперативной памяти

DRAM Voltage

1,200 – 1,900

0,010

Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-F2A68HM-HD2

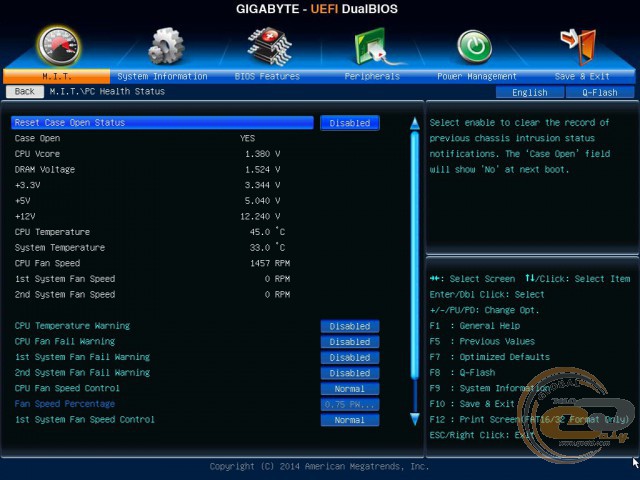

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, оперативной памяти и на линиях питания +12В, +5В и +3,3В. Отдельно отметим возможность снятия скриншотов и поддержку русского языка.

Возможности разгона

GIGABYTE GA-F2A68HM-HD2

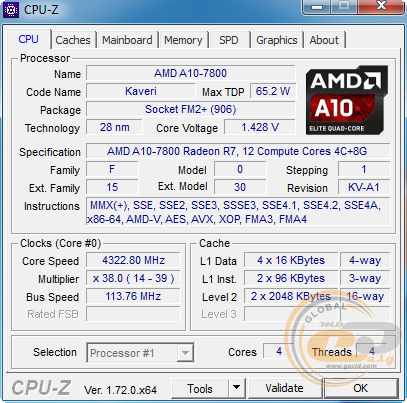

В ручном режиме, путем повышения опорной частоты до 113,76 МГц и напряжения до 1,428 В, удалось добиться стабильной работы системы при частоте APU AMD A10-7800 4323 МГц.

GIGABYTE GA-F2A68HM-HD2

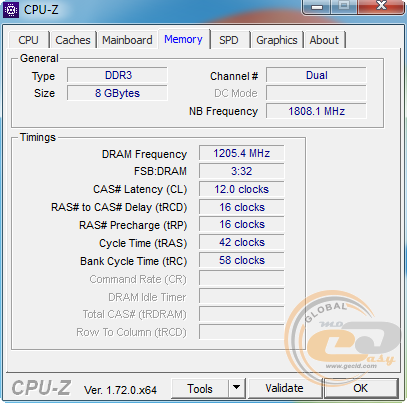

Оперативную память без проблем удалось разогнать до 2400 МГц при помощи повышения опорной частоты.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-F2A68HM-HD2 использовалось следующее оборудование:

APU

AMD A10-7800

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

AMD Radeon R7 Series

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2х 120-мм вентилятора на вдув/выдув)

Результаты тестов

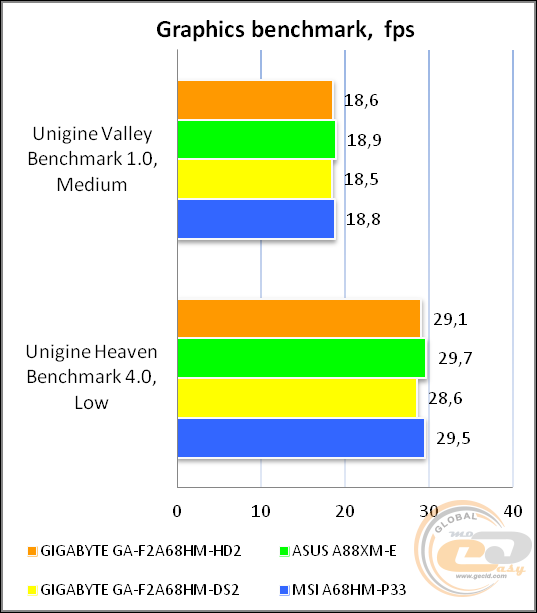

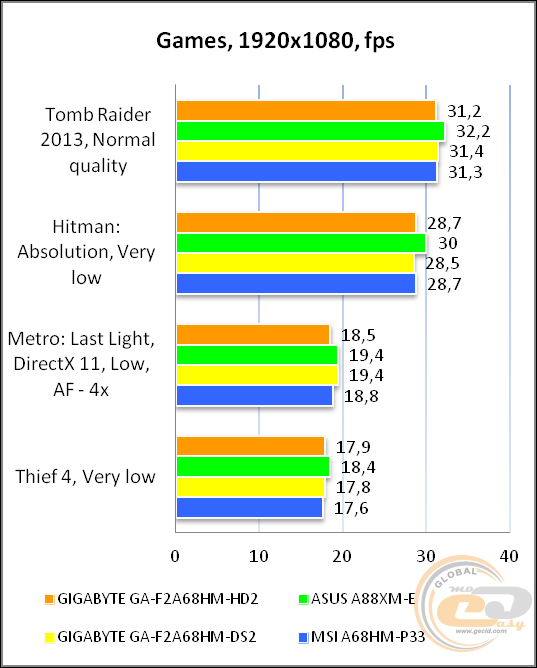

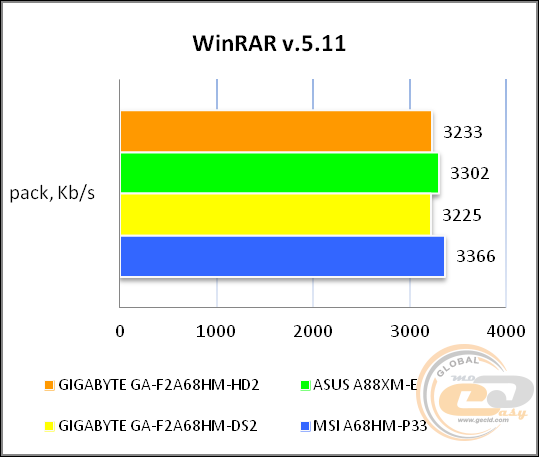

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

GIGABYTE GA-F2A68HM-HD2

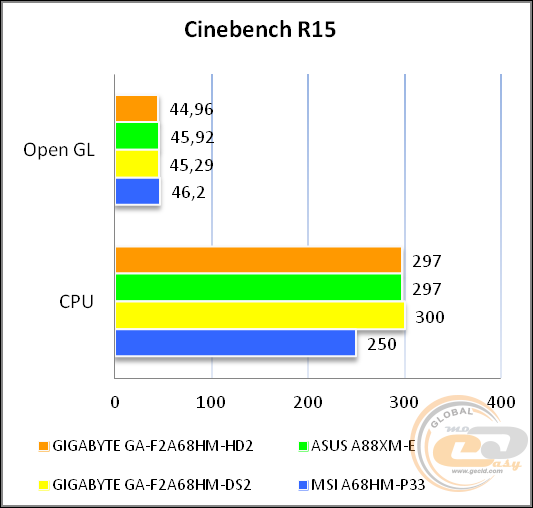

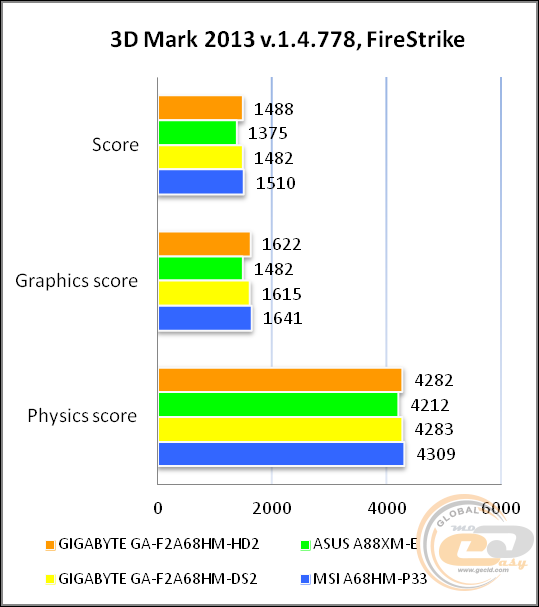

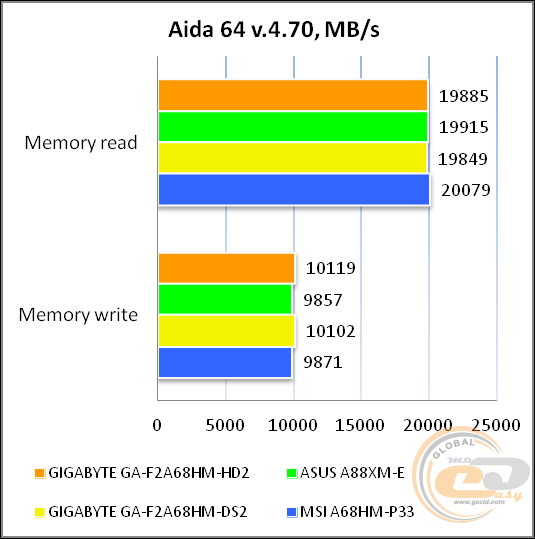

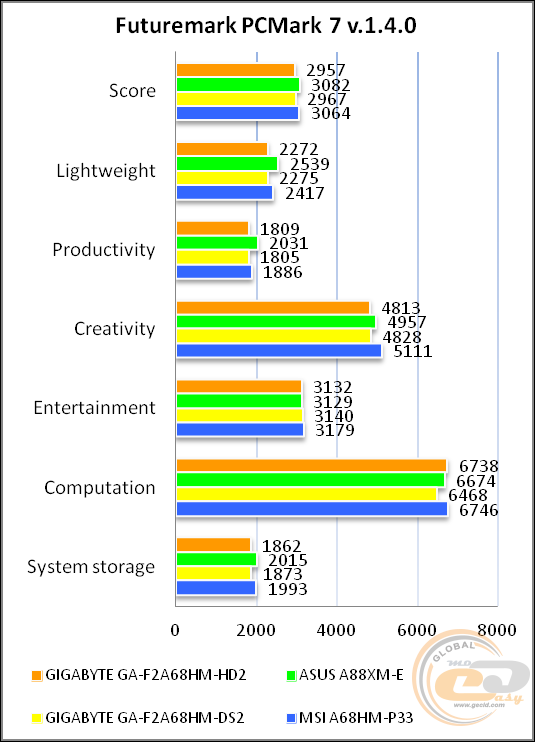

В процессе тестирования GIGABYTE GA-F2A68HM-HD2 показала производительность на уровне с конкурентами. Исходя из полученных результатов, можно сделать вывод о качественном исполнении платы, подборе эффективных компонентов и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.05, -0.01

Отлично

Уровень шума, дБ (А)

-85.6

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0038

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.2

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-86.1

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.05, -0.03

Отлично

Уровень шума, дБ (А)

-91.9

Очень хорошо

Динамический диапазон, дБ (А)

91.9

Очень хорошо

Гармонические искажения, %

0.0033

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.8

Средне

Интермодуляционные искажения + шум, %

0.013

Очень хорошо

Взаимопроникновение каналов, дБ

-88.2

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Предустановленный аудиокодек Realtek ALC887 обеспечивает очень хорошее качество звука, которого будет вполне достаточно для повседневного использования.

Выводы

По итогам тестирования материнской платы GIGABYTE GA-F2A68HM-HD2, ее можно смело назвать весьма удачной, так как она отлично сочетает в себе целый ряд достоинств, а также умеренную стоимость.

Среди ключевых ее преимуществ в первую очередь необходимо отметить использование чипсета AMD A68H, благодаря которому новинка поддерживает порты SATA 6 Гбит/с и USB 3.0 без помощи сторонних контроллеров, что для бюджетной модели является весомым аргументом. Также выделим поддержку ряда фирменных технологий и хорошую конфигурацию интерфейсной панели. Дополнительно отметим приятный бонус в виде хороших возможностей в своем классе по разгону процессоров, хотя плата и не позиционируется как оверклокерское решение.

Что же касается особенностей, то перед покупкой стоит помнить разве что о неудобном подключении многоканальной акустики и о наличии только двух DIMM-слотов для установки модулей оперативной памяти.

В итоге GIGABYTE GA-F2A68HM-HD2 можно смело рекомендовать к покупке как хорошо сбалансированное решение для сборки компактных систем начального уровня.

Достоинства:

  • концепция Ultra Durable 4 Plus, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
  • поддержка портов USB 3.0 и SATA 6 Гбит/с;
  • поддержка портов COM и PS/2;
  • возможность ручного разгона процессоров;
  • хорошая конфигурация интерфейсной панели;
  • поддержка ряда фирменных технологий и утилит;
  • наличие двух микросхем с прошивками BIOS;
  • хорошее ценовое позиционирование.

Особенности:

  • неудобное подключение многоканальной акустики.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
