Обзор и тестирование материнской платы GIGABYTE GA-F2A78M-D3H

Не так давно в нашей тестовой лаборатории побывала первая для нашего ресурса материнская плата на основе второго по старшинству набора системной логики - AMD A78. Он мало чем отличается от старшего (AMD A88X) и обладает практически идентичными функциональными возможностями за исключением двух: поддержкой шести портов SATA 6 Гбит/с вместо восьми, а также отсутствием возможности организации RAID-массива 5-ого уровня. Поскольку данные особенности не критичны для большинства пользователей, а сам чипсет стоит несколько дешевле флагмана, то неудивительно, что компания GIGABYTE решила воспользоваться сложившейся ситуацией и предложить своим покупателям немного более доступные модели. В частности, материнская плата GIGABYTE GA-F2A78M-D3H, о которой и пойдет речь в данном материале, является полноценным решением для работы с процессорами серии AMD Kaveri либо с решениями линеек AMD Trinity / Richland. При этом она обладает более доступной стоимостью, чем схожие по оснащению модели на основе AMD A88X. Давайте же рассмотрим подробнее, что именно предлагает тайваньская компания пользователю ориентировочно за 75 долларов США.





Спецификация материнской платы GIGABYTE GA-F2A78M-D3H:

Производитель	GIGABYTE
Модель	GA-F2A78M-D3H (rev 3.0)
Чипсет	AMD A78
Процессорный разъем	Socket FM2+
Поддерживаемые процессоры	AMD A / AMD Athlon
Частота используемой памяти	2400* / 2133 / 1866 / 1600 / 1333 МГц (*OC)
Поддержка памяти	4 x 1,5В DDR3 DIMM-слота с поддержкой до 64 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	x16 x16+x4
	1 x PCI Express 2.0 x1 1 x PCI
Дисковая подсистема	Чипсет AMD A78 поддерживает: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, JBOD
LAN	1 x Realtek RTL8111F (10/100/1000 Мб/с)
Звуковая подсистема	Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальный звук S/PDIF Out
Питание	24-контактный разъем питания ATX 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 2 x разъема системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудиопорта 1 x оптический S/PDIF Out 1 х PS/2 (мышь либо клавиатура)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 6 x SATA 6 Гбит/с 1 х разъем COM 1 х разъем TPM 1 х разъем LPT 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF Out 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	2 х 64 Мбит AMI UEFI BIOS PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 4 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры	microATX 244 х 244 мм
Сайт производителя	GIGABYTE Новые версии BIOS и драйверов можно скачать со страницы поддержки



Все цены на Gigabyte+GA-F2A78M-D3H

Упаковка и комплектация





Материнская плата GIGABYTE GA-F2A78M-D3H поставляется в качественной коробке из плотного картона. Вся ее поверхность украшена полиграфией в темных тонах, что придает ей стильный вид. На лицевой стороне, помимо наименования устройства и компании-производителя, отмечена поддержка технологий AMD Eyefinity и AMD Dual Graphics, а также упоминается о соответствии модели фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

• Ultra Cool – для охлаждения чипсета используется радиатор нового образца, который демонстрирует повышенную эффективность работы.
• Ultra Performance – элементная база новинки набрана исключительно из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением канала (Low RDS(on)). Они отличаются повышенным уровнем эффективности, стабильности и надежности.
• Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы.





При взгляде на обратную сторону упаковки, первым делом обращаем внимание на крупное схематическое изображение материнской платы и ее спецификации. Также можно отметить ряд интересных особенностей новинки:

• дополнительную защиту печатной платы и внутренних компонентов от влажности, токов короткого замыкания и высоких температур;
• наличие на интерфейсной панели видеовыхода HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD);
• использование отдельного предохранителя на каждый порт USB на интерфейсной панели, что в случае поломки одного из них сохранит работоспособность остальных.

По доброй традиции материнская плата поддерживает такие полезные в повседневном использовании технологии, как GIGABYTE ON/OFF Charge и 3x USB Power, с описанием которых вы можете ознакомиться в одном из наших предыдущих материалов.





Комплект поставки GIGABYTE GA-F2A78M-D3H включает в себя только самые необходимые аксессуары, а именно заглушку интерфейсной панели, четыре кабеля SATA, диск с ПО и руководство пользователя. Этот набор является вполне достаточным для данной ценовой категории.

Дизайн и особенности платы

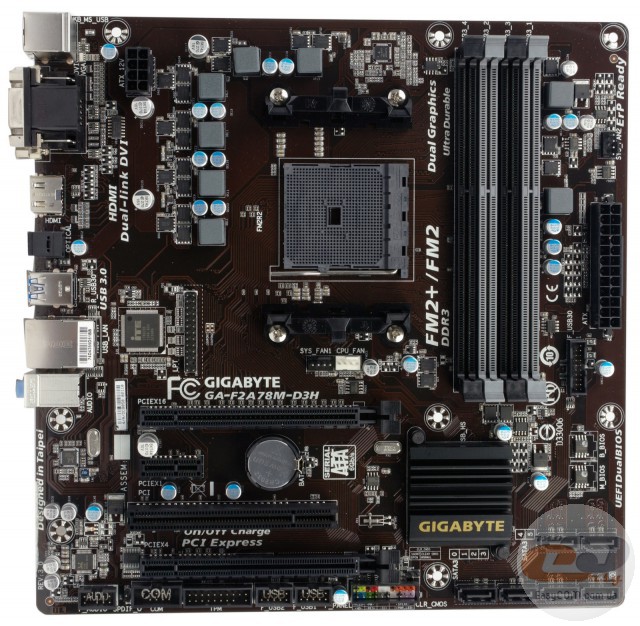

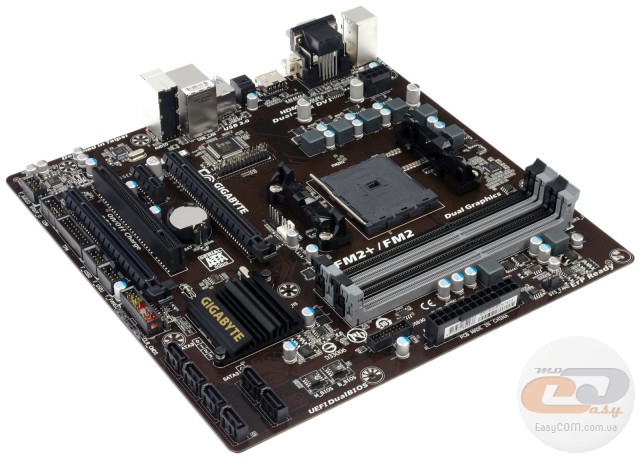

Новинка выполнена на темно-коричневой печатной плате формата microATX квадратной формы (244 х 244 мм). Она оформлена весьма сдержано, преимущественно в черных и серых тонах. Компоновка ключевых элементов реализована довольно грамотно, что упростит доступ к ним в процессе монтажа и эксплуатации. Среди особенностей следует выделить непривычное расположение разъема LPT (позади интерфейсной панели) и отсутствие отверстия под крепежный винт в правом нижнем углу платы. Учитывая перпендикулярное расположение всех портов SATA, это потребует от вас большей аккуратности при подключении накопителей, так как чрезмерное усилие может привести к излому текстолита.

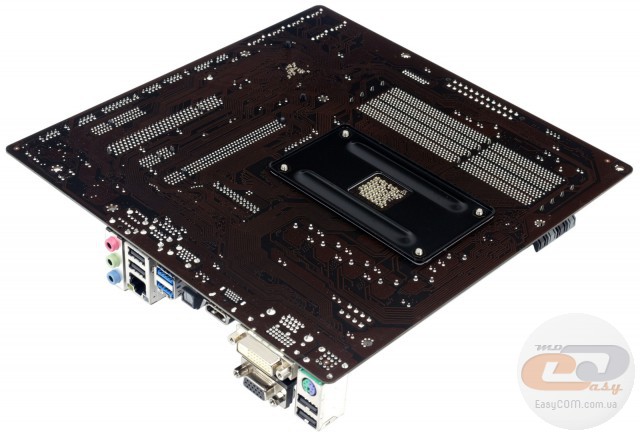

На обратной стороне по традиции находится опорная пластина процессорного разъема, а также пластиковые клипсы крепления радиатора, отвечающего за охлаждение чипсета.

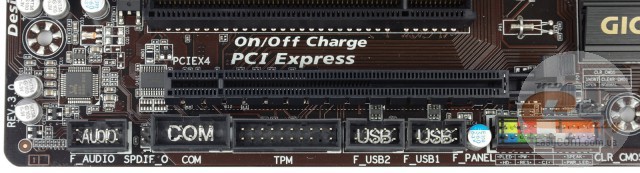

В нижней части текстолита расположены следующие порты и разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и TPM, джампер для сброса CMOS, две колодки для активации дополнительных интерфейсов USB 2.0, а также колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов).

Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

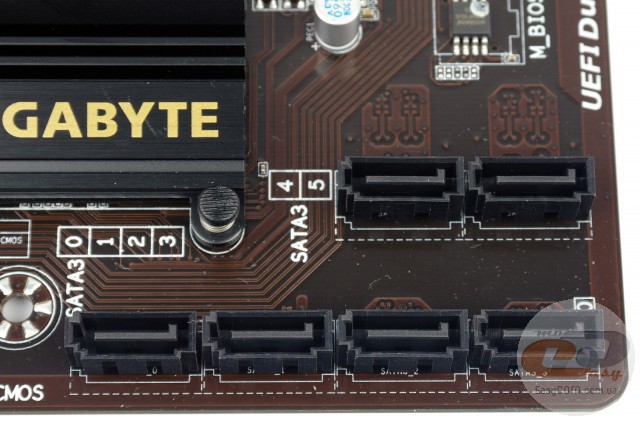

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с. Все они функционируют благодаря чипсету AMD A78. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 10 и JBOD.

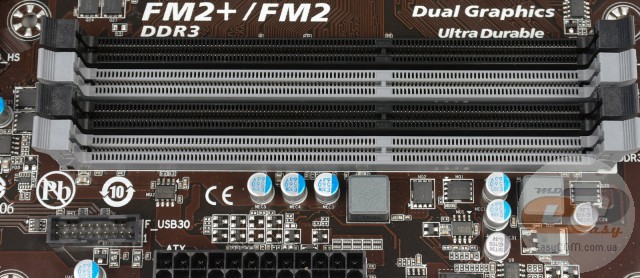

Системная плата GIGABYTE GA-F2A78M-D3H оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Поддерживаются планки памяти, функционирующие на частотах до 2133 МГц в номинальном режиме и до 2400 МГц в разгоне.

Несмотря на заявленную производителем поддержку 64 ГБ оперативной памяти, фактический максимальный объем составит не более 32 ГБ в связи с отсутствием в продаже модулей емкостью больше 8 ГБ. Однако и этого будет более чем достаточно для решения большинства поставленных пользователем задач.

Также обращаем ваше внимание на 19-контактный разъем USB 3.0, который используется для активации двух внешних интерфейсов USB 3.0. Всего на плате с помощью набора системной логики реализована поддержка четырех портов USB 3.0: двух внутренних и двух на интерфейсной панели.





Система охлаждения рассматриваемой новинки состоит всего из одного алюминиевого радиатора, закрепленного при помощи пластиковых подпружиненных клипс. Он осуществляет отвод тепла от микросхемы AMD A78. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета– 38,2°C;
• элементы подсистемы питания процессора – 43,3°C.

Полученные результаты можно смело охарактеризовать как хорошие, особенно принимая во внимание весьма компактные габариты единственного радиатора.

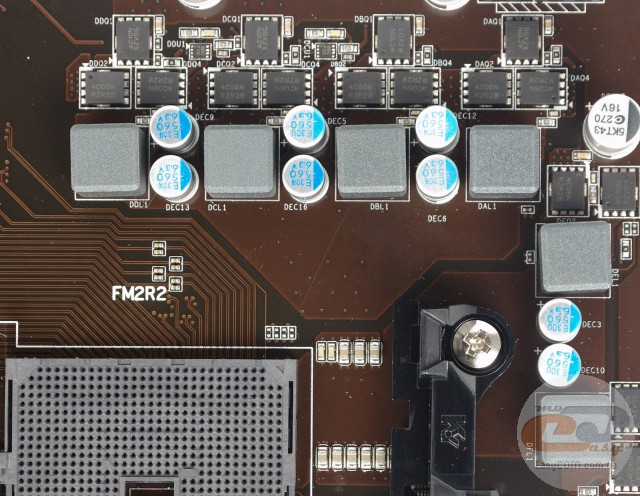

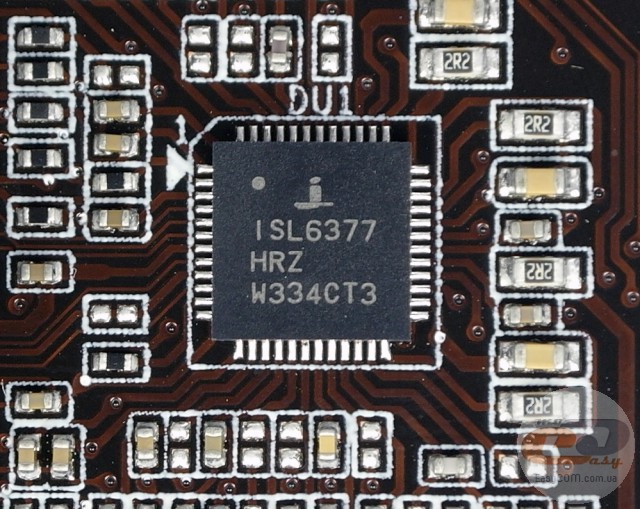

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере Intersil ISL6377. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

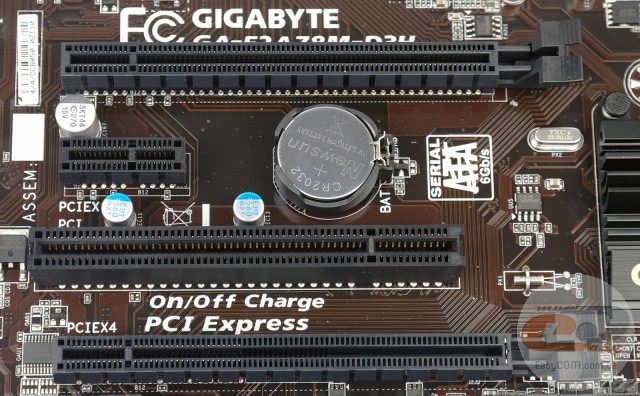

Для расширения функциональности материнской платы GIGABYTE GA-F2A78M-D3H у пользователя есть в распоряжении четыре слота:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI;
4. PCI Express 2.0 x16 (в режиме х4).

Несмотря на наличие двух слотов расширения для установки видеокарт, а также поддержку технологии AMD CrossFireX, схема распределения линий х16+х4 при установке пары графических ускорителей является далеко не самой оптимальной для раскрытия потенциала подобной связки. Также напомним, что функционирование первого слота расширения по стандарту PCI Express 3.0 будет возможно, только если установлен процессор серии AMD Kaveri.

Возможности Multi I/O реализованы с помощью микросхемы ITE IT8620E, которая управляет системными вентиляторами, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

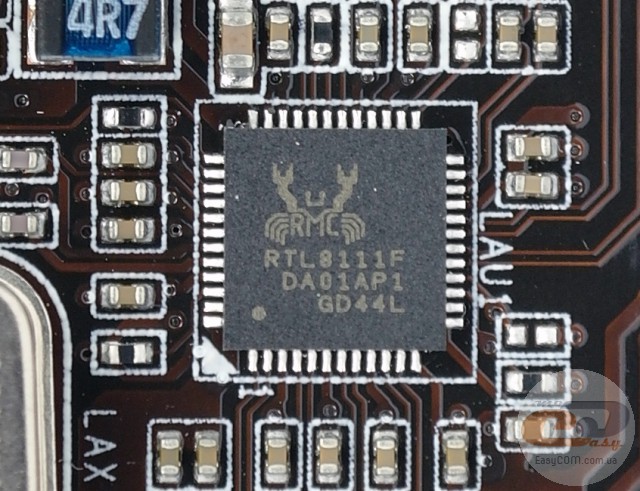

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

На интерфейсную панель модели GIGABYTE GA-F2A78M-D3H выведены следующие порты:

• 1 x D-Sub;
• 1 x DVI-D;
• 1 x HDMI;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 х USB 2.0;
• 1 x оптический S/PDIF Out;
• 1 х PS/2 (мышь либо клавиатура);
• 3 x аудиопорта.

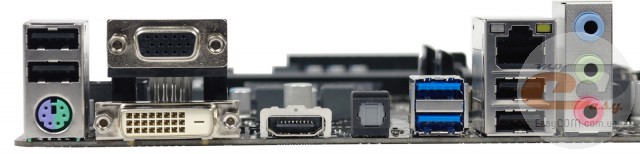

Интерфейсная панель новинки предлагает весьма широкие возможности по подключению самой разнообразной периферии, перечень которой можно расширить, выведя на заднюю панель внутренние порты COM и LPT. Отдельно отметим поддержку видеовыхода HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD) и наличие оптического аудиовыхода. Единственной особенностью является неудобное подключение многоканальной акустики, для чего пользователю придется задействовать аудиоразъемы фронтальной панели.

Для организации охлаждения на материнской плате GIGABYTE GA-F2A78M-D3H присутствуют три разъема для подключения вентиляторов. Один из них служит для системы охлаждения процессора, а два других - для активации системных вертушек. Все разъемы, в соответствии с современными требованиями, 4-контактные.

UEFI BIOS

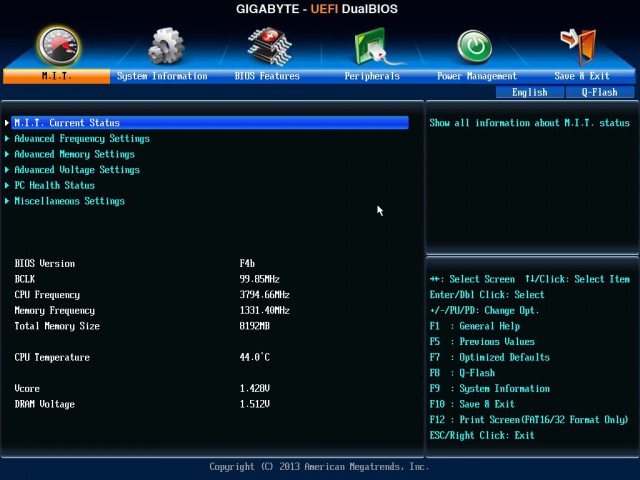

Модель GIGABYTE GA-F2A78M-D3H оснащена современной прошивкой UEFI на основе микрокода компании AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3-х ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

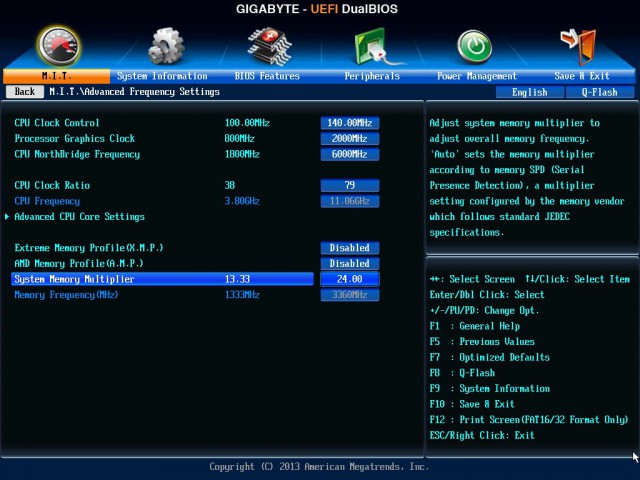

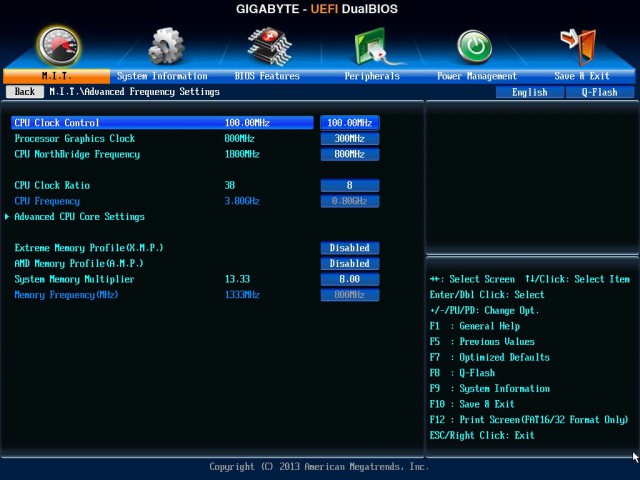

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 2400 МГц.

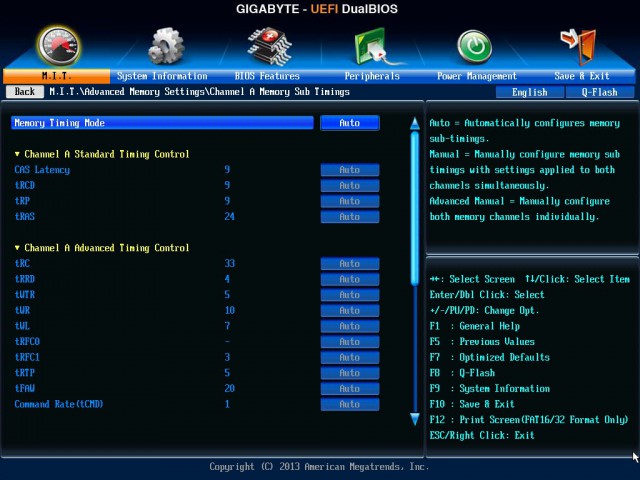

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

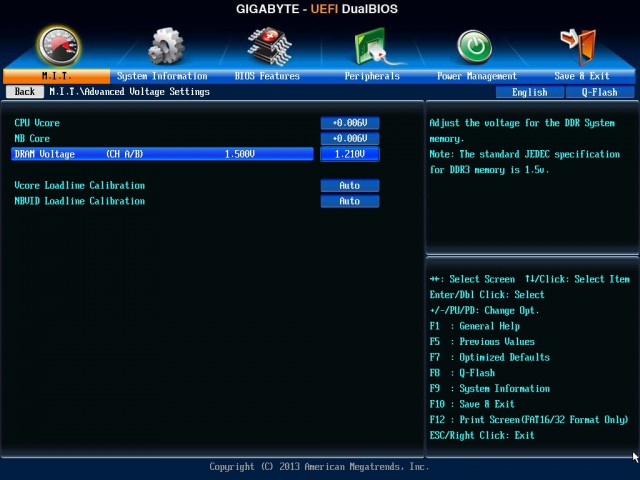

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

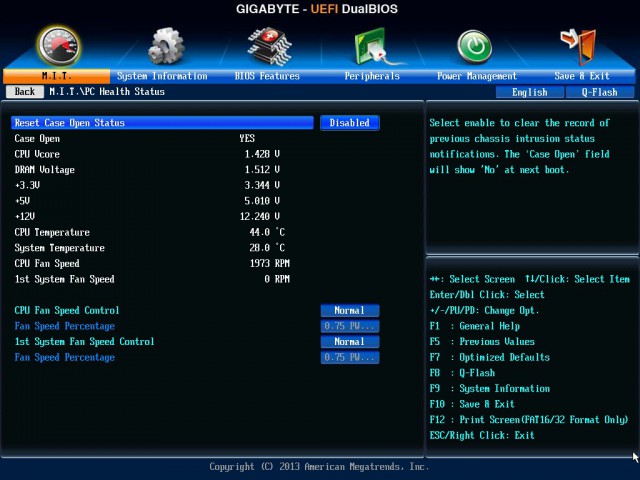

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, модулях оперативной памяти и на линиях питания +12В, +5В и +3,3В.

Отдельно отметим возможность снятия «скриншотов» и поддержку русского языка.

Возможности разгона





Разгон APU AMD A10-5800K до частоты 4500 МГц потребовал не только увеличения процессорного множителя, но и повышения рабочего напряжения (без этого система не запускалась). Однако после этого датчик напряжения показывал некорректное заниженное значение.

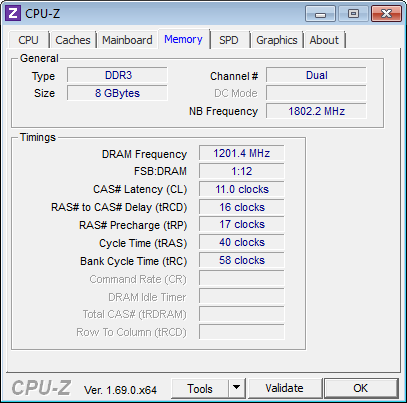

Как видим, систему удалось запустить на максимально возможной частоте ОЗУ 2400 МГц в режиме автоматического подбора таймингов, в то время как XMP-профиль активировать не удалось.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-F2A78M-D3H использовалось следующее оборудование:

Результаты тестов

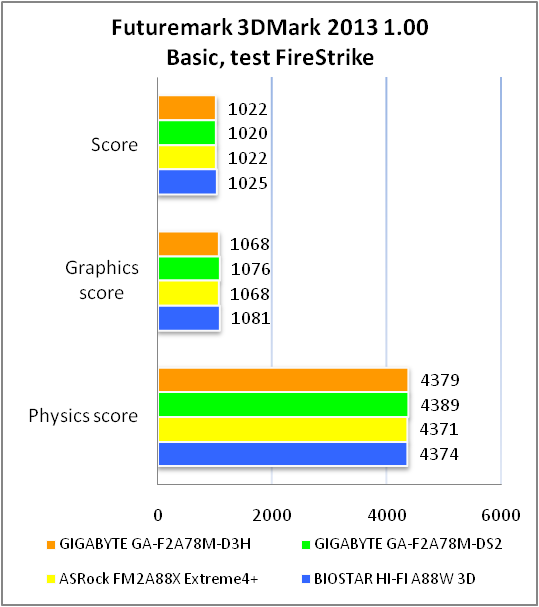

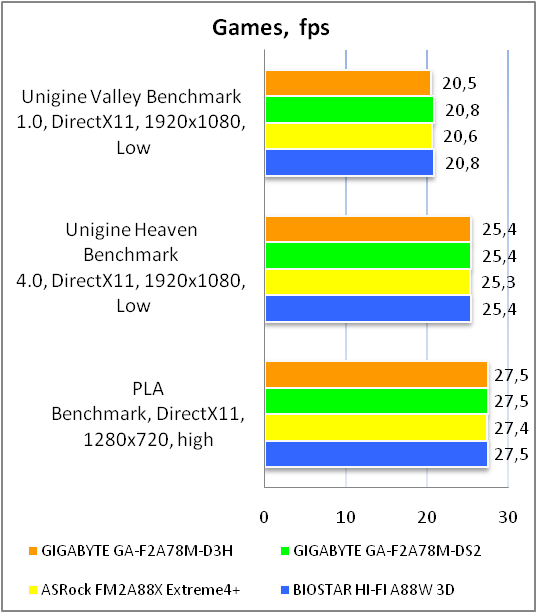

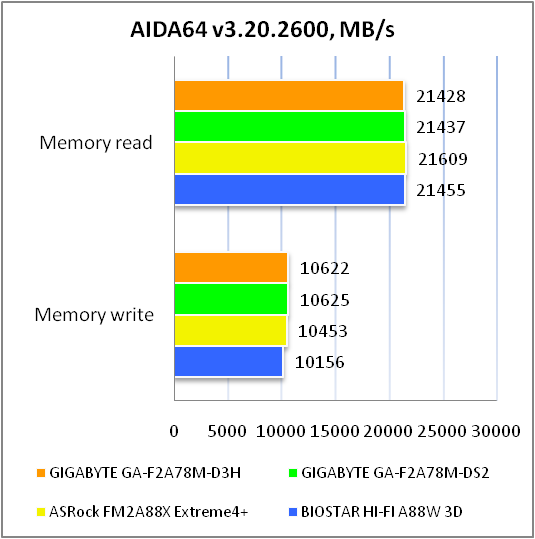

В процессе тестирования GIGABYTE GA-F2A78M-D3H показала производительность на уровне с конкурентами. Исходя из полученных результатов, можно сделать вывод о качественном исполнении платы и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный аудиокодек Realtek ALC887 по традиции радует хорошим качеством звука, которого будет вполне достаточно для большинства пользователей. Любители же бескомпромиссного качества звучания всегда смогут установить дискретную звуковую плату с интерфейсом PCI Express х1 или PCI.

Выводы

А теперь давайте подведем итоги знакомства с microATX-материнской платой GIGABYTE GA-F2A78M-D3H. Она представляет собой довольно доступный продукт с ориентировочной стоимостью 75 долларов США. При этом новинка лишена каких-либо ярко выраженных недостатков, но обладает рядом весомых преимуществ.

Среди ключевых достоинств GIGABYTE GA-F2A78M-D3H следует выделить удачную компоновку интерфейсной панели, богатые возможности по подключению самой разнообразной периферии, высокое качество исполнения и элементной базы, а также поддержку современных портов USB 3.0 и большого количества SATA 6 Гбит/с. Также отметим наличие оптического аудиовыхода и видеовыхода HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).

Что же касается особенностей тестируемой модели, то стоит отметить отсутствие отверстия под крепежный винт в правом нижнем углу текстолита, не самое оптимальное распределение линий PCI Express x16 в случае установки двух видеокарт, а также некорректную работу датчика напряжения на процессоре при разгоне APU AMD Trinity.

В итоге достоинства GIGABYTE GA-F2A78M-D3H позволяют рекомендовать ее к покупке для создания универсальных десктопных систем.

Достоинства:

• концепция Ultra Durable 4 Plus, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка портов USB 3.0 и SATA 6 Гбит/с;
• поддержка портов COM, LPT и слота расширения PCI;
• хорошая компоновка интерфейсной панели;
• поддержка ряда фирменных технологий и утилит;
• наличие двух микросхем с прошивками BIOS;
• доступная стоимость.

Особенности:

• некорректная работа датчика напряжения при ручном разгоне APU AMD Trinity;
• отсутствие крепежного отверстия в нижнем правом углу;
• распределение линий PCI Express x16 по схеме x16+x4 в режиме AMD CrossFireX;
• неудобное подключение многоканальной акустики.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMedia, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
