Обзор и тестирование материнской платы GIGABYTE GA-H270M-D3H: для офиса и дома

16-06-2017

GIGABYTE GA-H270M-D3H

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

GIGABYTE GA-H270M-D3H

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC892 и включает в себя конденсаторы Nippon Chemi-Con, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы.

GIGABYTE GA-H270M-D3H

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 х PS/2 Combo;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 4 x USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 2 x USB 2.0;
  • 6 x аудиопортов.

Интерфейсная панель новинки выгодно отличается наличием семи портов USB, включая один USB Type-C, трех видеовыходов и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порты COM и LPT при помощи соответствующих колодок на печатной плате.

GIGABYTE GA-H270M-D3H

У GIGABYTE GA-H270M-D3H имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как еще три предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать мониторинг ключевых узлов.

Возможности разгона

GIGABYTE GA-H270M-D3H

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.

Тестирование

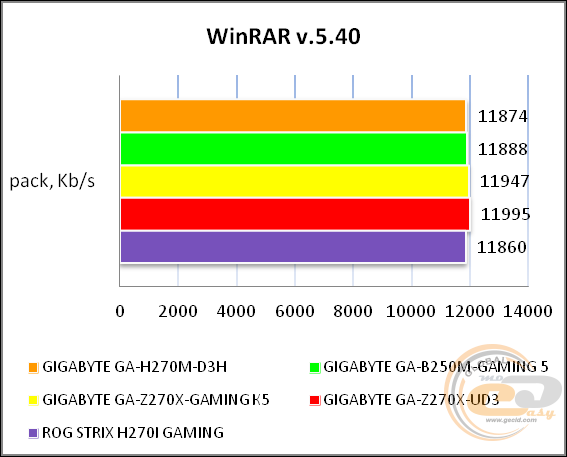

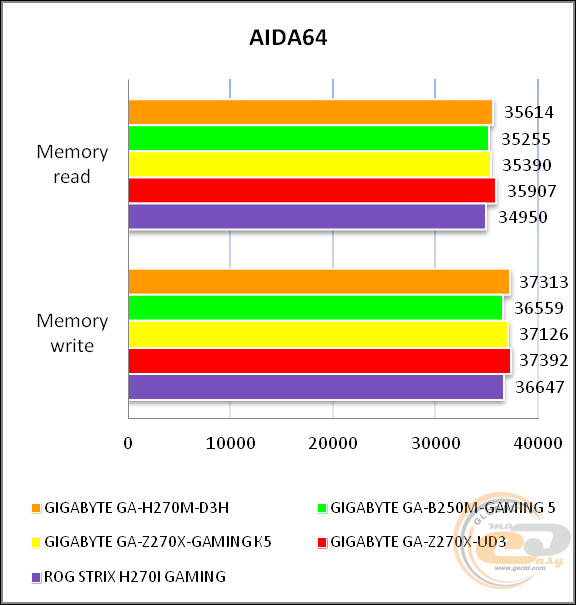

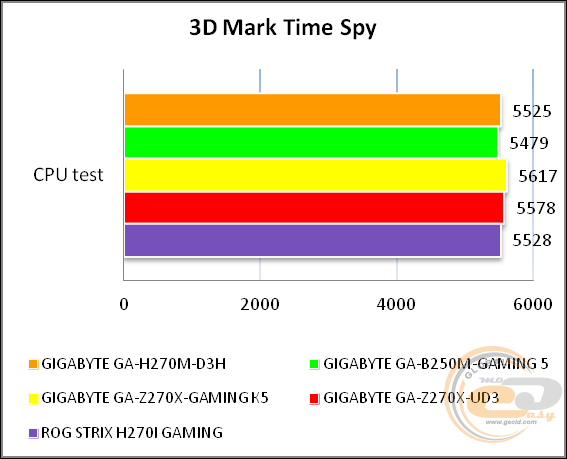

Для проверки возможностей материнской платы GIGABYTE GA-H270M-D3H использовалось следующее оборудование:

Процессор

Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple WD10PURX (1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

GIGABYTE GA-H270M-D3H

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC892

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.7

Хорошо

Динамический диапазон, дБ (А)

85.7

Хорошо

Гармонические искажения, %

0.0041

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.7

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-86.5

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-91.6

Очень хорошо

Динамический диапазон, дБ (А)

91.8

Очень хорошо

Гармонические искажения, %

0.0042

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.6

Средне

Интермодуляционные искажения + шум, %

0.014

Очень хорошо

Взаимопроникновение каналов, дБ

-86.5

Отлично

Интермодуляции на 10 кГц, %

0.012

Очень хорошо

Общая оценка



Очень хорошо

В целом возможностей звуковой подсистемы данной модели будет вполне достаточно для нетребовательного пользователя: она обеспечивает вполне достойное качество звучания, даже несмотря на использование далеко не флагманского аудиокодека.

Выводы

GIGABYTE GA-H270M-D3H

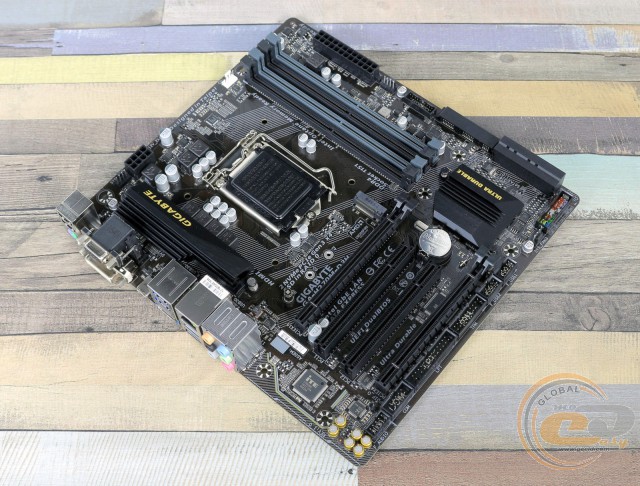

Материнская плата GIGABYTE GA-H270M-D3H полностью соответствует своему ценовому позиционированию, и потратив порядка $120 на ее покупку, вы получите все самое необходимое для сборки современной домашней либо офисной системы. В первом случае вам придутся по душе хорошие возможности по организации дисковой подсистемы, гигабитный LAN-контроллер Intel WGI219V, удачная конфигурация интерфейсной панели, поддержка USB Type-C и надежное охлаждение. Во втором смогут пригодиться слоты PCI, порты COM, LPT и PS/2.

К особенностям новинки можно отнести необходимость предварительного отключения видеокарты для замены модулей оперативной памяти и ограничение по одновременному использованию интерфейса M.2 Socket 3 и одного из шести портов SATA.

В итоге GIGABYTE GA-H270M-D3H будет отличным выбором по соотношению цены и возможностей для сборки компактного ПК с хорошим потенциалом.

Достоинства:

  • поддержка интерфейса M.2 Socket 3;
  • наличие гигабитного LAN-контроллера Intel WGI219V;
  • поддержка интерфейсов COM, LPT, PCI;
  • надежная цифровая подсистема питания c качественной элементной базой;
  • доступная стоимость;
  • наличие порта USB Type-C;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • доступ к замене модулей оперативной памяти усложнен при установленной видеокарте;
  • ограничение по одновременному использованию некоторых интерфейсов дисковой подсистемы.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
