Обзор материнской платы GIGABYTE GA-H55-UD3H

28-02-2010

Выпустив новые процессоры Core i5/Core i3 со встроенным графическим ядром, компания Intel выпустила и новые наборы системной логики Intel H57, H55 и Q57 Express для работы с ними. Отличительные особенности этих чипсетов мы рассматривали в обзоре материнской платы Intel DH55TC. Другие компании-производители материнских плат сразу же взяли на вооружение эти наборы системной логики и представили свои решения на их основе. Компания GIGABYTE выпустила целых четыре платы – на любой вкус, цвет и кошелек. Один из этих четырех продуктов от GIGABYTE мы рассмотрели в обзоре платы GIGABYTE GA-H55-UD2H, а сегодня проведем более детальное ее сравнение с героиней нашего обзора – материнской платой GIGABYTE GA-H55-UD3H.

GIGABYTE GA-H55-UD3H

Спецификация материнской платы GIGABYTE GA-H55-UD3H:

Производитель

GIGABYTE

Модель

GA-H55-UD3H

Чипсет

Intel H55 Express

Процессорный разъем

Socket LGA1156

Поддерживаемые процессоры

Intel Core i7/Intel Core i5/Intel Core i3 процессоры под сокет LGA1156

Используемая память

DDR3 2200+/1800/1600/1333/1066/800 MГц

Слоты расширения

1 x PCI Express x1
1 x PCI Express x16, работает в режиме x16
1 x PCI Express x16, работает в режиме x4
4 x PCI

MultiGPU

ATI CrossFireX technology

Дисковая подсистема

6 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер Realtek 8111D

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 х разъем питания для вентилятора

Внешние порты I/O

1 x PS/2 Клавиатура или мышь
1 х D-SUB
1 x DVI
1 x HDMI
1 х SPDIF выход оптический
8 x USB 2.0/1.1
1 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

1 x CD in
1 x COM
1 x FDD
1 x аудио разъем
1 x IDE
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
Разъем системной панели

BIOS

2 x 16 Мбит ПЗУ
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

Фирменные технологии

- @BIOS
- Auto Green
- Поддержка Download Center
- Q-Flash
- Support for Dynamic Energy Saver 2
- Поддержка Q-Share
- Support for Smart 6
- Поддержка EasyTune
- Поддержка Xpress BIOS rescue
- Xpress Install
- Xpress Recovery 2

Форм-фактор Размеры, мм

ATX
305 x 210

Сайт производителя

http://gigabyte.com/

Новый BIOS можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-H55-UD3H

Данный продукт попал в нашу тестовую лабораторию в виде инженерного сэмпла, поэтому оценить упаковку «вживую» мы не можем. Немного обидно, но не велика потеря – именитые производители всегда красиво «заворачивают» свои изделия. А вот комплектацию хотелось бы увидеть, но, увы, не судьба, придется довериться в этом вопросе производителю. По заверению компании GIGABYTE материнская плата GA-H55-UD3H в обязательном порядке будет комплектоваться:

  • руководством пользователя;
  • инструкцией по быстрой сборке системы;
  • одним кабелем IDE;
  • двумя кабелями SATA;
  • заглушкой задней панели I/O Shield;
  • диском с драйверами и утилитами.

Также опционально в коробке с платой пользователи смогут найти:

  • FDD кабель;
  • два USB 2.0 порта на дополнительном выносном модуле;
  • два кабеля питания SATA;
  • S/PDIF In кабель;
  • COM-порт кабель.

Назвать комплект поставки большим конечно нельзя, но практически все необходимое в нем есть. Еще бы в гарантированный комплект поставки добавили переходники питания SATA, а не относили их к опциональным компонентам, и был бы хороший минимальный набор.

GIGABYTE GA-H55-UD3H

Материнская плата выполнена в полноразмерном форм-факторе ATX на текстолите «фирменного» синего цвета с белыми и голубыми разъемами. Первый взгляд вызывает только положительные эмоции – приятная, не режущая глаз цветовая гамма дает о себе знать. Но давайте «смотреть в корень» и рассмотрим GIGABYTE GA-H55-UD3H более внимательно. Все разъемы для подключения смещены к краям платы и проблем с эргономичной укладкой проводов не возникнет. Немного непривычно расположение батарейки – практически по центру платы, но это просто непривычно и не более.

Для установки плат расширения материнская плата оборудована одним разъемом PCI Express x16 2.0, который обслуживается непосредственно центральным процессором, разъемом PCI Express x1, разъемом PCI Express x4 и четырьмя разъемами PCI, которые обслуживает чипсет. Как видите, возможности чипсета в этом плане использованы полностью – у GIGABYTE GA-H55M-UD2H такое было невозможно ввиду использованного форм-фактора microATX. Вообще складывается впечатление, что эту плату делали «для нас» – возможность установки максимально допустимого количества старых добрых и, что не маловажно, очень распространенных плат PCI у нас очень актуальна.

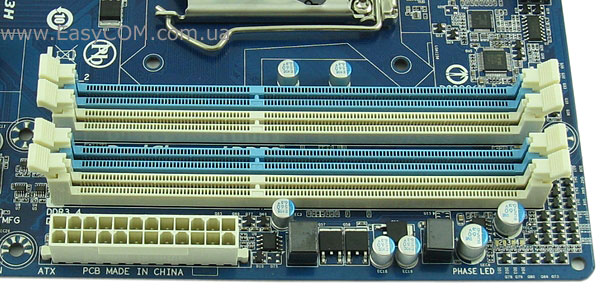

Установка модулей памяти стандарта DDR3 осуществляется в четыре 240-контактных разъема DIMM. Память может работать в двухканальном режиме, максимальный объем одного модуля составляет 4 ГБ. А вот с максимальной частотой работы модулей не все ясно – на сайте компании указана максимальная частота 2200 МГц в режиме разгона, а в руководстве пользователя при тех же условиях только 1666 МГц. Где правда, пока не ясно, поэтому возьмем за основу меньшее значение и лучше потом будем приятно удивлены, чем разочарованы.

Установка длинной видеокарты проблем не вызывает – защелки памяти не блокируются, никакие разъемы не перекрываются. Все-таки размер платы имеет значение.

Раз уж речь зашла о видеокартах, то стоит отметить поддержку материнской платой технологии ATI CrossFireX, пусть и не в самом производительном режиме х16+х4. Однако слоты PCI Express x16 находятся на таком расстоянии друг от друга, что, вероятнее всего, режим ATI CrossFireX удастся активировать только программным путем, что, вкупе с асимметричностью х16+х4 сводит на нет практичность реализации. Таким образом, второй слот PCI Express x16, использующий только 4 линии чипсета, может быть использован для установки различных контроллеров или расширения рабочего стола с помощью простейшей видеокарты.

GIGABYTE GA-H55-UD3H

Система охлаждения, примененная на плате, проста и незамысловата – один небольшой низкопрофильный алюминиевый радиатор на чипсете, накрытый декоративной пластиной с названием компании. Вроде бы радиатор и маленький, но, учитывая низкое энергопотребление чипсета Intel H55 Express, он прекрасно справляется с охлаждением – во время тестирования радиатор был чуть теплым. Единственным небольшим недостатком можно считать использование для крепления радиатора ненадежных подпружиненных пластмассовых клипс.

GIGABYTE GA-H55-UD3H

Схема питания, примененная на плате GIGABYTE GA-H55-UD3H, такая же, как на плате GIGABYTE GA-H55M-UD2H – ядро центрального процессора питается четырьмя фазами, которыми управляет ШИМ-контроллер ISL6334, соответствующий стандарту VR 11.1. На материнской плате применена технология энергосбережения Dynamic Energy Saver Advanced, позволяющая отключать часть фаз при низкой нагрузке на процессор. Для удобства пользователей количество активных в данный момент фаз можно определить по светодиодному индикатору, расположенному в верхнем правом углу платы. Питание встроенных в процессор контроллера памяти и видеоядра осуществляется по трехфазной схеме, работой которой управляет ШИМ-контроллер ISL6322G в связке с ITE IT8275E. Модули памяти питаются однофазной схемой. Стоит так же отметить, что на всей плате применены конденсаторы только с твердым электролитом и дроссели с закрытым сердечником. Единственным недостатком системы питания GIGABYTE GA-H55-UD3H можно считать четырехконтактный разъем питания ATX12V, не позволяющий пропускать через себя очень большие токи, поэтому долговременный экстремальный разгон четырехъядерного ЦП на этой плате категорически противопоказан.

Дисковая подсистема состоит из 6 портов SATA II, реализованных силами чипсета, и порта IDE для подключения двух PATA-устройств UltraDMA 133/100/66, выполненного на специализированном контроллере IT8213. Для подключения периферии предлагается использовать 12 портов USB 2.0, контроллер которых встроен в чипсет. Как видите, в отличие от GIGABYTE GA-H55M-UD2H, на плате не реализованы порты e-SATA и IEEE 1394a, а жаль.

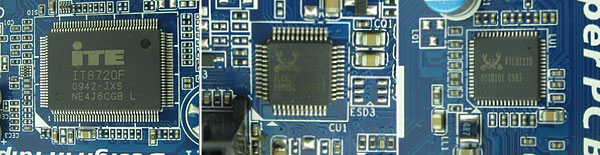

Поддержка COM-порта и интерфейса FDD выполнена на стандартном для таких случаев микроконтроллере ITE IT8720F. Звуковая подсистема реализована на качественном HD-кодеке 8-канального звука Realtek ALC889. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mбит/с.

GIGABYTE GA-H55-UD3H

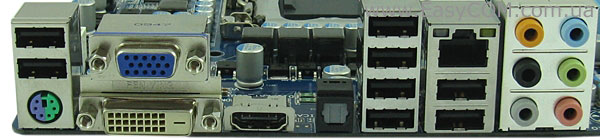

Задняя панель материнской платы GIGABYTE GA-H55-UD3H несет следующие порты:

  • порт PS/2 для подключения клавиатуры или мыши;
  • VGA и DVI видеовыходы;
  • интерфейс высокой четкости HDMI;
  • оптический выход S/PDIF;
  • восемь разъемов USB;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

BIOS

BIOS материнской платы GIGABYTE GA-H55-UD3H основан на коде, написанном компанией Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker(M.I.T.)»

Только зайдя в меню, мы видим 5 подменю и небольшой системный монитор, который показывает нам текущую версию BIOS, частоты шины, процессора и памяти, а также напряжение на ядре процессора и модулях памяти и температуру ЦП и чипсета.

Первое подменю M.I.T. Current Status информационное, показывающее текущие настройки системы.

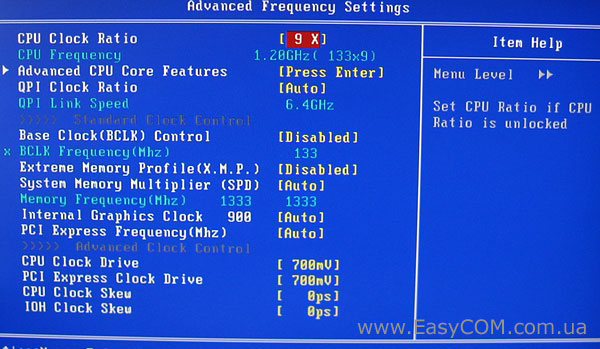

Название второго подменю Advanced Frequency Settings говорит само за себя – здесь собраны все настройки, связанные с частотой.

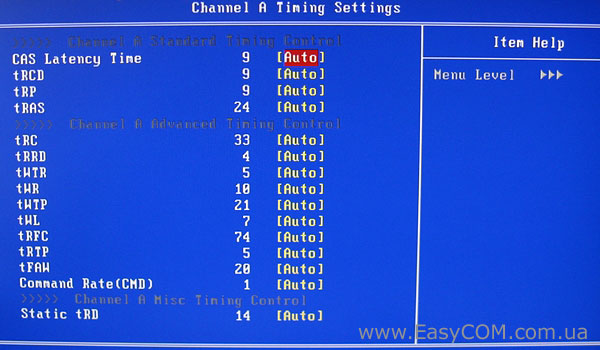

Третье подменю Advanced Memory Settings посвящено настройкам таймингов оперативной памяти.

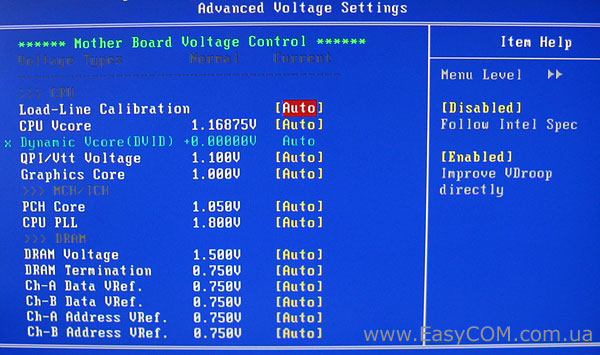

Дальше идет подменю Advanced Voltage Settings. Опять же из названия видно, что в нем собраны настройки, позволяющие изменять напряжения питания практически на всех важных элементах. Значения напряжений можно выбрать самому, а можно поставить в режим «Auto», чтобы система сама выбрала оптимальные значения. Выделение розовым цветом опасных и красным критических значений поможет вам не вывести из строя материнскую плату или комплектующие.

Для удобства и наглядности настраиваемые параметры сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Множитель частоты процессора

CPU Clock Ratio

9-26

1

Множитель шины QPI

QPI Clock Ratio

12-48

4

Частота системной шины, МГц

BCLK Frequency

100 – 600 МГц

1МГц

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10



Частота шины PCI Express

PCI Express Frequency

90 – 150 МГц

1 МГц

Амплитуда сигналов процессора

CPU Clock Drive

700 - 1000 мВ

100 мВ

Амплитуда сигналов  шины PCI Express

PCI Express Clock Drive

700 - 1000 мВ

100 мВ



CPU Clock Skew

0 – 750 пс

50 пс



IOH Clock Skew

0 – 750 пс

50 пс

Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP,  tRFC, tRTP, tRAW, CMD, tRD



Напряжение на ядре процессора

CPU Vcore

0,50000 - 1,9 В

0,00625 В

Напряжение на шине QPI/Vtt

QPI/Vtt Voltage

1,050 - 1,49 В

0,02 В

На графическом ядре процессора

Graphics core

0,2 – 1,68 В

0,02 В

Напряжение на чипсете

PCH Core

0,95 – 1,5 В

0,02 В

Напряжение питания ФАПЧ

CPU PLL

1,6 - 2,54 В

0,02 В

Напряжение на модулях памяти

DRAM Voltage

1,3 - 2,6 В

0,02 В



DRAM Termination

0,45 - 1,55 В

0,025 В

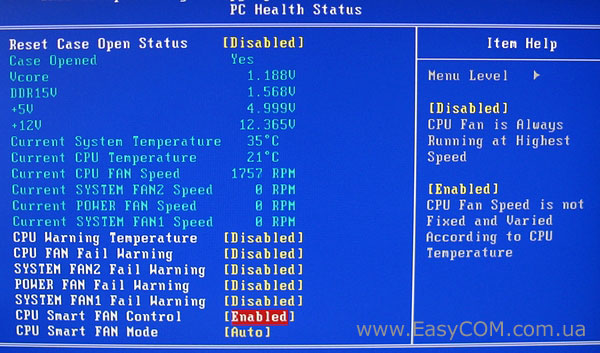

Системный монитор расположен на вкладке «PC Health Status». В нем можно проконтролировать температуры центрального процессора и материнской платы, напряжения на ядре процессора, памяти и линиях питания +5В и +12В, просмотреть скорость вращения вентиляторов, а также задать опасную температуру процессора. К сожалению, технология управления скоростью вращения вентиляторов поддерживается только для процессорного кулера.

Тестирование

Для тестирования материнской платы GIGABYTE GA-H55-UD3H использовалось следующее оборудование.

Процессор

Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

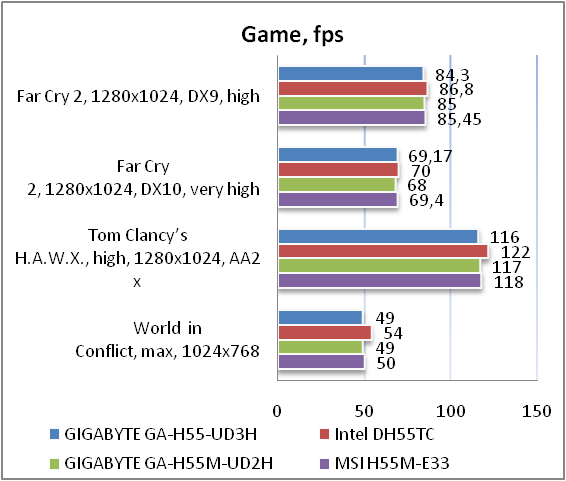

Материнская плата GIGABYTE GA-H55-UD3H имеет уровень производительности примерно такой же, как и ее соперники. Это говорит нам о хорошо отлаженной версии BIOS, но, к сожалению, чуда не произошло, и своими показателями эта материнская плата повторила возможности GIGABYTE GA-H55-UD2H, немного уступив «референсной» плате Intel DH55TC.

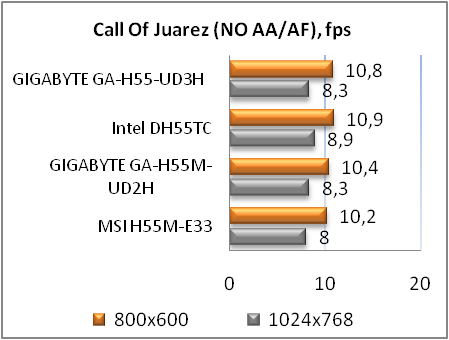

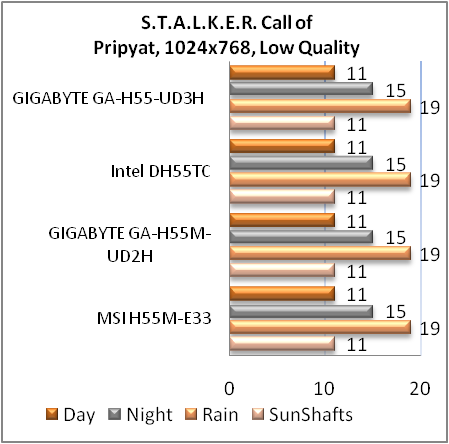

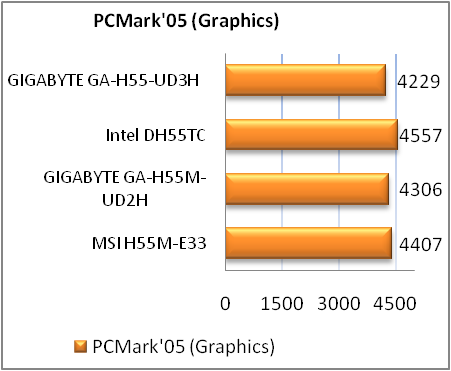

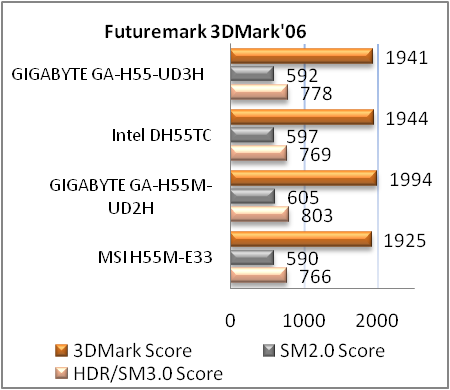

Тестирование интегрированного видеоядра

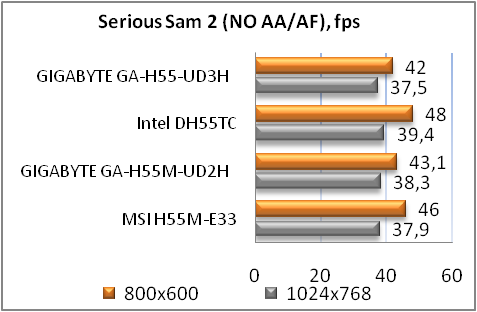

Чуда не произошло и при проверке возможностей встроенной в процессор видеокарты - все повторяется, как и в предыдущих тестах. Но поскольку встроенное видео больше ориентировано на использование в офисных компьютерах или мультимедийных центрах, то его производительности будет вполне достаточно для этих целей.

Возможности разгона

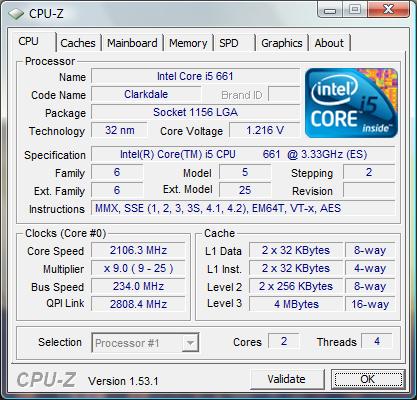

Шину тестового процессора удалось поднять до 234 МГц. Это на 4 МГц выше, чем у GIGABYTE GA-H55-UD2H, и на данный момент является рекордом. Таким образом, плата GIGABYTE GA-H55-UD3H имеет хороший разгонный потенциал в случае установки процессоров на ядре Clarkdale, но особенности системы питания не позволят его применить и с четырехъядерными процессорами на Lynnfield.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.60, -0.28

Хорошо

Уровень шума, дБ (А)

-91.0

Очень хорошо

Динамические диапазон, дБ (А)

91.0

Очень хорошо

Гармонические искажения, %

0.0055

Очень хорошо

Гармонические искажения + шум, дБ(A)

-68.8

Средне

Интермодуляционные искажения + шум, %

0.044

Хорошо

Взаимопроникновение каналов, дБ

-76.2

Очень хорошо

Интермодуляции на 10 кГц, %

0.033

Хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.46, -0.16

Очень хорошо

Уровень шума, дБ (А)

-93.9

Очень хорошо

Динамический диапазон, дБ (А)

93.9

Очень хорошо

Гармонические искажения, %

0.0035

Очень хорошо

Гармонические искажения + шум, дБ(A)

-84.5

Хорошо

Интермодуляционные искажения + шум, %

0.0080

Очень хорошо

Взаимопроникновение каналов, дБ

-75.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.0061

Отлично

Общая оценка



Очень хорошо

Обвязка звукового кодека выполнена на довольно высоком уровне и в общем зачете аудио-кодек Realtek ALC889 получает оценку «очень хорошо». Качества его звучания будет вполне достаточно для подавляющего большинства пользователей.

Выводы

Материнская плата GIGABYTE GA-H55-UD3H оставила неоднозначное впечатление, особенно если учесть ее минимальные функциональные различия с GIGABYTE GA-H55-UD2H. Но вот эти-то различия и оставили двойственность впечатления. С одной стороны, материнская плата имеет отличные возможности расширения и неплохой разгонный потенциал, прекрасно подойдет как для офисного компьютера, так и домашнего мультимедийного центра или даже игрового компьютера начального или среднего уровня. Но, с другой стороны, плата лишилась таких полезных портов как eSATA и IEEE1394, а ведь найти для них место больших проблем не составляло – ведь на меньшей по размеру плате место нашлось. Так же GIGABYTE GA-H55-UD3H лишилась интерфейса высокой четкости DisplayPort. И все-таки, несмотря на это, продукт получился довольно интересный и своего покупателя обязательно найдет.

Достоинства:

  • качественный 8-канальный звуковой кодек;
  • три типа видеовыходов (VGA, DVI, HDMI);
  • большие возможности расширения;
  • высокий разгонный потенциал.

Недостатки:

  • отсутствие поддержки FireWire (IEEE1394), eSATA и DisplayPort;
  • минимальный комплект поставки;
  • использование четырехконтактного разъема питания ATX12V;
  • совсем условная поддержка ATI CrossFireX.


Автор: Александра Пацуй

Выражаем благодарность компании GIGABYTE за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, Scythe и Sea Sonic за предоставленное для тестового стенда оборудование.
