Обзор материнской платы GIGABYTE GA-H57M-USB3

01-06-2010

При покупке компьютера человек сталкивается с кучей вопросов. Например, какая модель процессора обеспечит достаточную производительность при выполнении определенных задач, какая материнская плата ляжет в основу всей системы, какую выбрать видеокарту для игр, какой взять блок питания под свою конфигурацию и так далее. Можно, конечно, все брать «с запасом», но такой подход значительно повысит стоимость готовой системы. Так как же выбрать «золотую середину», чтобы и лишних денег не переплачивать и компьютер справлялся с поставленными перед ним задачами? Ну, с процессором все более-менее понятно – производительность имеет прямую зависимость от частоты и количества ядер. А как быть с «основой» – материнской платой? Ведь производители предлагают сразу несколько решений на одном наборе системной логики, которые могут значительно отличаться по своей цене и возможностям. А вот тут вам на помощь придем мы – в наших обзорах мы протестируем производительность продукта, попутно рассмотрим его достоинства и недостатки и попробуем определиться с наилучшей сферой применения.

В этот раз, чтобы облегчить вам выбор, мы рассмотрим материнскую плату GIGABYTE GA-H57M-USB3, которая основана на новом наборе системной логики Intel H57 Express. О самих чипсетах нового поколения для платформы Intel LGA1156 и их отличительных особенностях мы писали в обзоре материнской платы Intel DH55TC и сейчас на этом останавливаться не будем, а сразу перейдем к обзору и тестированию нового решения от одного из лидеров компьютерной индустрии.

GIGABYTE GA-H57M-USB3

Спецификация материнской платы GIGABYTE GA-H57M-USB3:

Производитель

GIGABYTE

Модель

GA-H57M-USB3

Чипсет

Intel H57 Express

Процессорный разъем

Socket LGA1156

Поддерживаемые процессоры

Intel Core i7/Intel Core i5/Intel Core i3 процессоры под сокет LGA1156

Используемая память

DDR3 2200+/1800/1600/1333/1066/800 MГц
Двухканальный режим работы, максимальный объем 16 ГБ

Слоты расширения

1 x PCI Express x16, работает в режиме x16
1 x PCI Express x16, работает в режиме x4
2 x PCI

MultiGPU

ATI CrossFireX technology в режиме x16 + x4

Дисковая подсистема

Чипсет:
5 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, RAID 1, RAID 5 и RAID 10
1 x eSATA 3.0 Гб/с

Чип GIGABYTE SATA2:
2 x SATA 3.0 Гб/с с поддержкой SATA RAID 0 и RAID 1
1 x UltraDMA 133/100/66 для подключения 2 РАТА устройств

iTE IT8720:
1 x floppy disk drive

LAN

Гигабитный сетевой LAN контроллер Realtek 8111D

USB

Чипсет:
12 x USB 2.0/1.1 (4 на панели портов ввода-вывода и 8 в виде внутренних разъемов)

Контроллер NEC D720200F1:
2 x USB 3.0 на панели портов ввода-вывода

IEEE 1394

Контроллер T.I. TSB43AB23:
2 x IEEE 1394a (1 на панели портов ввода-вывода и 1 в виде внутреннего разъема)

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC889

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевого радиатора

Разъемы для вентиляторов

1 x CPU
1 x системный вентилятор

Внешние порты I/O

1 x PS/2 Клавиатура или мышь
1 х D-SUB
1 x DVI
1 x HDMI
1 x DisplayPort
1 х SPDIF выход оптический
4 x USB 2.0/1.1
2 x USB 3.0
1 x IEEE 1394
1 x eSATA 3Gb/s
1 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

1 x CD in
1 x COM
1 x FDD
1 x аудио разъем
1 x IDE
1 x IEEE 1394a
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
Разъем передней панели

BIOS

2 x 64 Мбит ПЗУ
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

Фирменные технологии

- @BIOS
- Auto Green
- Поддержка Download Center
- Q-Flash
- Support for Dynamic Energy Saver 2
- Поддержка Q-Share
- Support for Smart 6
- Поддержка EasyTune
- Поддержка Xpress BIOS rescue
- Xpress Install
- Xpress Recovery 2

Форм-фактор Размеры, мм

microATX
244 x 244

Сайт производителя

http://www.gigabyte.com.tw/

Новый BIOS можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-H57M-USB3

GIGABYTE GA-H57M-USB3

Упаковка материнской платы выполнена из плотного картона с качественной глянцевой полиграфией. За основу взят белый фон, на котором хорошо видны логотипы, рассказывающие об особенностях платы. Самым большим логотипом, занимающим добрую четверть поверхности, компания GIGABYTE указывает на поддержку платой портов USB 3.0, но, видимо, маркетологам этого показалось недостаточно, поэтому магические буквы «USB3» фигурируют и в названии продукта. Другие «вкусности», такие как Ultra Durable 3, Smart 6, процессорный разъем и поддерживаемые процессоры, а также используемый при построении материнской платы чипсет, представлены более скромно небольшими логотипами внизу упаковки – наверное, они менее значительны.

GIGABYTE GA-H57M-USB3

С обратной стороны упаковки максимум рекламы и минимум действительно полезной информации, которая уместилась в одну строчку логотипов в самом верху. Кроме уже виденной нами на лицевой стороне информации о процессорном разъеме, поддерживаемых процессорах и наборе системной логики, добавлен логотип технологии ATI CrossFireX и указаны имеющиеся на плате разъемы для подключения монитора. Все оставшееся место отдано рекламе USB 3.0, фирменному решению GIGABYTE 3x USB Power Boost и технологиям Ultra Durable 3, Smart 6, Dynamic Energy Saver 2, XHD и AutoGreen. Реклама, конечно, двигатель торговли, но хотелось бы видеть еще если не краткую спецификацию, то хотя бы фото задней панели портов.

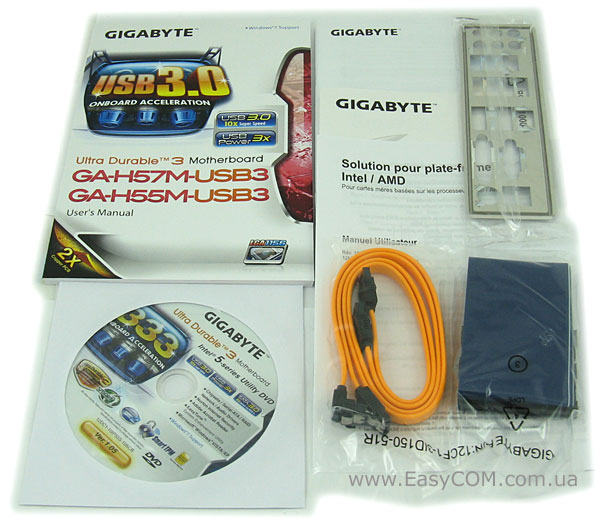

Открыв коробку, мы обнаружили в комплекте с материнской платой следующее:

  • руководство пользователя;
  • инструкцию по быстрой сборке системы;
  • один кабель IDE;
  • два кабеля SATA;
  • заглушку задней панели I/O Shield;
  • DVD-диск с драйверами и утилитами.

Комплект поставки достаточно скромен: необходимый минимум и не более, чтобы не разбаловать покупателей.

GIGABYTE GA-H57M-USB3

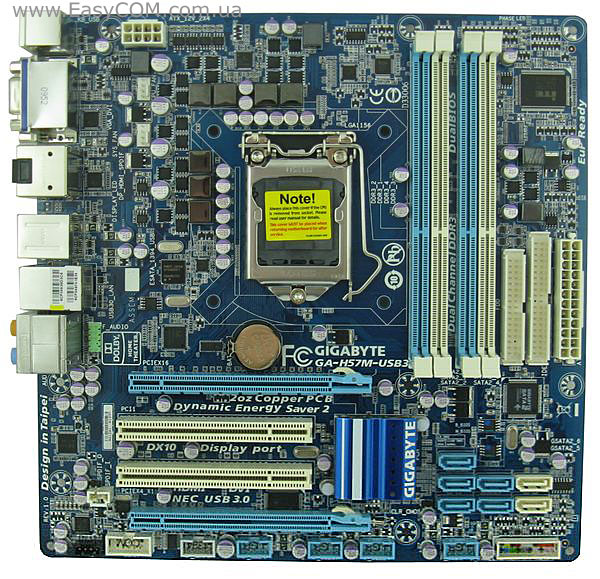

Первый взгляд особых нареканий не вызывает – на стеклотекстолите фирменного синего цвета красиво смотрятся белые и голубые разъемы, пайка компонентов качественная и нареканий не вызывает, на плате применены конденсаторы только с твердым электролитом, что обеспечивает дополнительную надежность и долговечность изделию. Разъемы для подключения смещены к краям платы и вам не придется мучаться с эргономичной укладкой проводов. Исключение представляет только звуковой разъем передней панели – он расположился сразу возле аудио разъемов задней панели, а проводами достаточной для подключения к нему длины оборудуются не все корпуса. Еще одним вынужденным неудобством можно считать расположение разъемов FDD и IDE – все-таки плата имеет небольшие размеры и это сказывается на количестве и расположении компонентов.

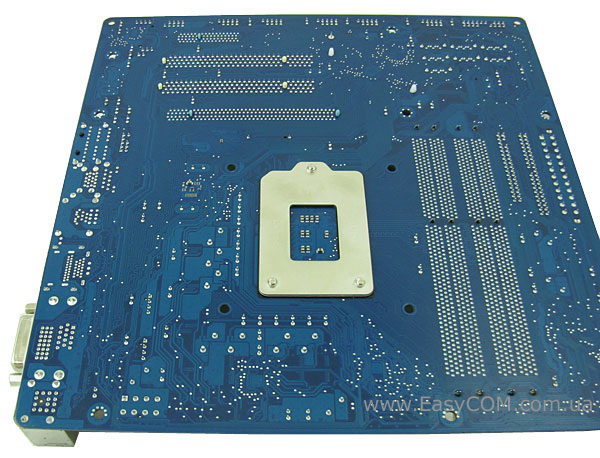

С обратной стороны платы под процессорным разъемом установлена металлическая пластина, предохраняющая плату от деформации излишне тугим креплением процессорного кулера.

GIGABYTE GA-H57M-USB3

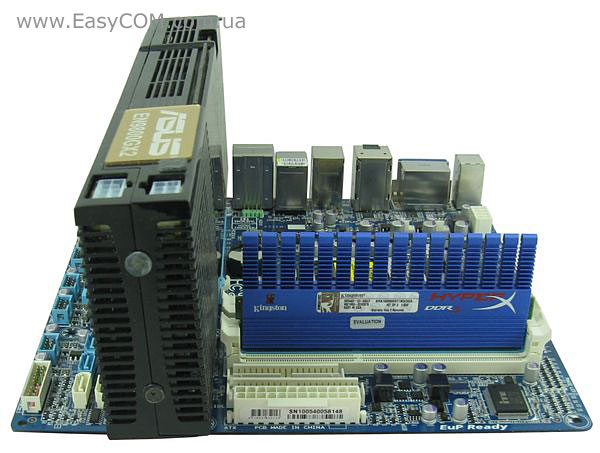

Установка габаритного дискретного видеоадаптера выявила еще несколько недостатков – перекрылся один из двух разъемов PCI и заблокировались защелки слотов оперативной памяти. Из положительных моментов можно отметить, что ни один разъем SATA не перекрылся и доступ к ним не затруднился. И, раз уж мы затронули разъемы оперативной памяти, обращаем ваше внимании на то, что максимальный объем в 16 ГБ поддерживают только 64-разрядные операционные системы, а заявленная производителем максимальная частота работы модулей 2200 МГц возможна только в режиме разгона при использовании процессоров Intel Core i7/Core i5 без интегрированного графического ядра. Если же вы намерены использовать процессоры Intel Core i5/Core i3 с интегрированным графическим ядром, то максимальная гарантированная частота памяти ограничена 1666 МГц.

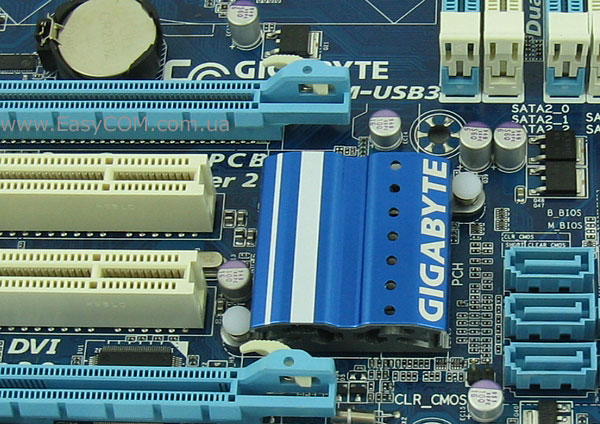

Система охлаждения проста и непримечательна. Единственным элементом, требующим дополнительного охлаждения, оказалась микросхема системной логики Intel H57 Express. Для отвода излишков тепла ее накрыли небольшим низкопрофильным алюминиевым радиатором, который крепится при помощи подпружиненных пластмассовых клипс. При тестировании радиатор был просто теплым.

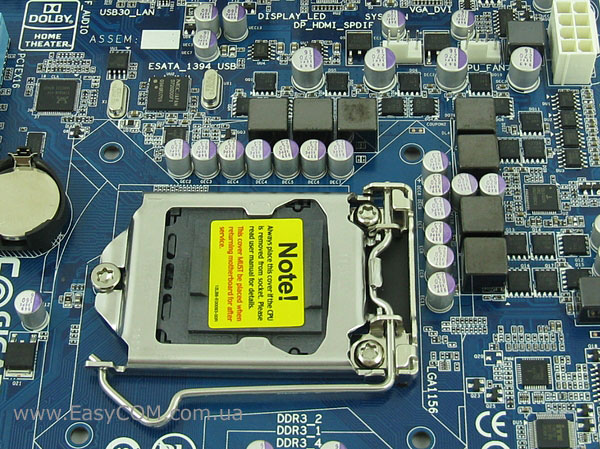

Стабилизатор питания процессора - узел довольно сложный. На плате мы видим семь дросселей, что говорит нам о семи фазах, но вот куда и сколько идет вопрос интересный – ведь нам необходимо обеспечить питанием ядро процессора, встроенный в него контроллер памяти и, для некоторых моделей, интегрированное в процессор графическое ядро. Что ж, давайте смотреть более внимательно и разбираться «кто кому родственник».

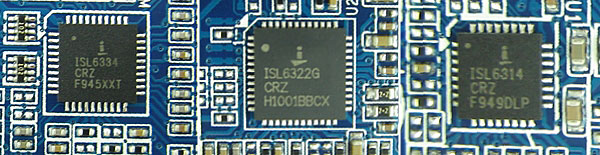

В околопроцессорном пространстве мы обнаружили микросхему ISL6334, которая является четырехфазным ШИМ-контроллером, соответствующим спецификации Intel VR11.1, а в правом верхнем углу находятся четыре светодиодных индикатора активности фаз. Такое количество фаз необходимо для обеспечения стабильным питанием очень энергоемких элементов, каковым у нас как раз и является ядро процессора. При дальнейшем рассмотрении мы нашли еще один ШИМ-контроллер – ISL6322G, который соответствует спецификации Intel VR11 и может управлять двумя фазами для подачи энергии на встроенный контроллер памяти. Оставшаяся фаза управляется однофазным ШИМ-контроллером ISL6314 и поддерживает работу встроенного графического ядра, если оно есть.

GIGABYTE GA-H57M-USB3

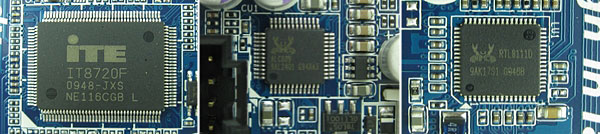

Дисковая подсистема довольно обширна и обеспечивает поддержку RAID-массивов уровней RAID 0, RAID 1, RAID 5 и RAID 10. В основе, как всегда, лежит чипсет. Он обслуживает шесть портов SATA, из которых пять разведены на плате, а один выведен на заднюю панель разъемом eSATA. Два дополнительных SATA-порта, выделенных на плате белым цветом, и интерфейс IDE обслуживаются специализированным фирменным контроллером GIGABYTE SATA 2, который является перемаркированным продуктом от JMicron.

Подключение периферийного оборудования возможно к 12 портам USB 2.0/1.1, из которых четыре выведены на заднюю панель портов, а восемь разведены на плате, и двум портам нового стандарта USB 3.0, которые выведены на заднюю панель. Обслуживает работу новых высокоскоростных устройств USB 3.0 уже виденный нами ранее специализированный контроллер компании NEC D720200F1.

Плата имеет замечательные возможности реализации быстрой и надежной дисковой подсистемы и поддержки периферии. Из возможностей логики не реализованы только два USB-порта чипсета.

Приятно отметить, что на материнской плате GIGABYTE GA-H57M-USB3 реализованы COM-порт и интерфейс FDD, уже морально давно устаревшие, но временами очень нужные. Их поддержка осуществляется на стандартном для таких случаев микроконтроллере ITE IT8720F. Звуковая подсистема выполнена на качественном HD-кодеке 8-канального звука Realtek ALC889. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mбит/с.

GIGABYTE GA-H57M-USB3

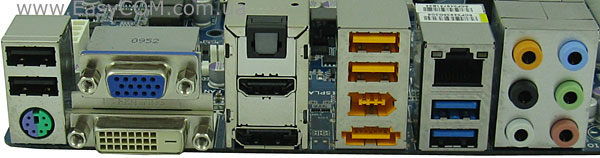

Пришло время посмотреть на заднюю панель материнской платы GIGABYTE GA-H57M-USB3, где можно найти:

  • PS/2 порт для клавиатуры или мыши;
  • разъемы для подключения монитора D-SUB, DVI, HDMI и DisplayPort;
  • оптический S/PDIF;
  • четыре разъема USB 2.0/1.1;
  • два разъема USB 3.0;
  • разъем IEEE 1394a;
  • разъем e-SATA;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

Богатая панель портов, что тут еще скажешь. На ней уместилось все и даже немного больше, а особенно радует наличие всех вариантов интерфейсов для вывода видео.

BIOS

BIOS материнской платы GIGABYTE GA-H57M-USB3 основана на коде компании Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker(M.I.T.)».

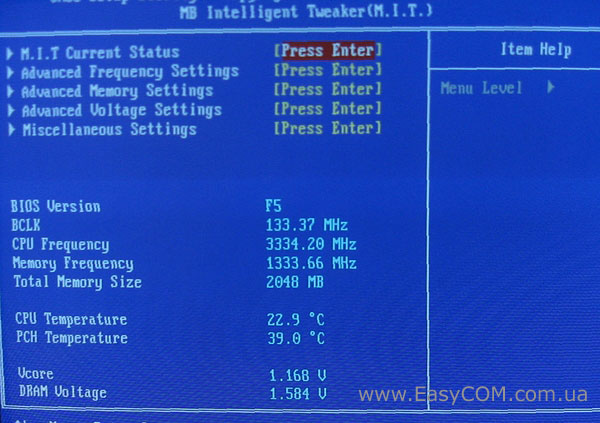

Войдя в меню, мы видим небольшой монитор, дающий нам информацию о системе. Все настройки, необходимые для разгона, сгруппированы по подменю, что очень удобно.

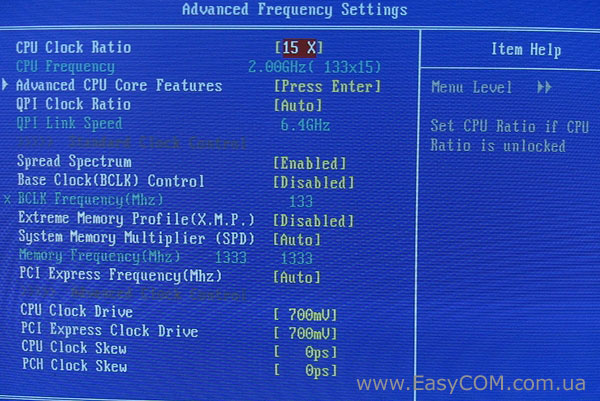

Меню «Advanced Frequency Settings» посвящено настройкам частот компонентов. Можно сказать, что это основное меню для разгона.

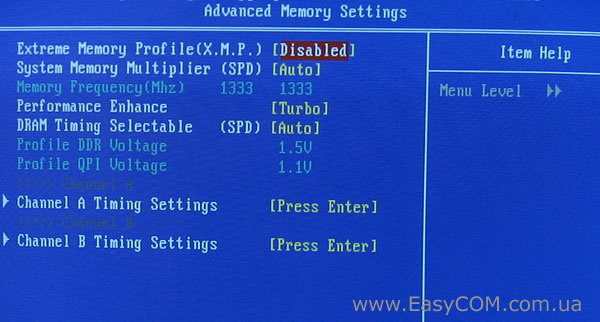

Меню «Advanced Memory Settings» позволяет произвести настройку таймингов и подтаймингов оперативной памяти для получения наибольшей ее производительности.

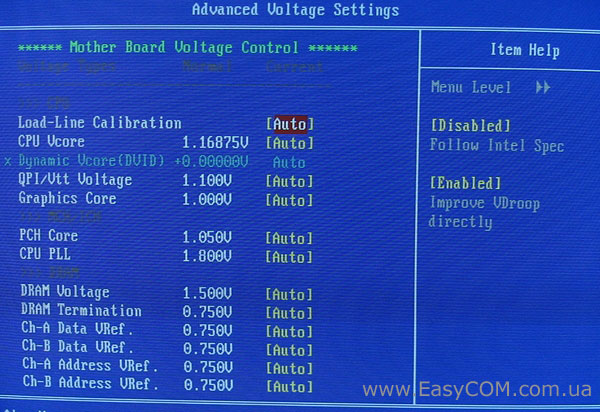

Меню «Advanced Voltage Settings» позволяет изменять напряжения практически на всех значимых элементах. Значения напряжений можно выбрать самому, а можно поставить в режим «Auto», чтобы система сама подобрала оптимальные уровни. Выделение розовым цветом опасных и красным критических значений поможет вам при выборе питающих напряжений «не перегнуть палку».

Для наглядности все значения регулировок сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Множитель частоты процессора

CPU Clock Ratio

9 – 26

1

Множитель частоты шины QPI

QPI Clock Ratio

12 – 48

4

Опорная частота

BCLK Frequency

100 – 600 МГц

1 МГц

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10



Частота интегрированного графического ядра

Internal Graphics Clock

Auto, 0 – 2000 МГц

1 МГц

Частота шины PCI Express

PCI Express Frequency

90 – 150 МГц

1 МГц

Амплитуда сигналов процессора

CPU Clock Drive

700 – 1000 мВ

100 мВ

Амплитуда сигналов  шины PCI Express

PCI Express Clock Drive

700 – 1000 мВ

100 мВ

Тайминги оперативной памяти



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP,  tRFC, tRTP, tRAW, CMD, tRD



Напряжение на ядре процессора

CPU Vcore

0,50000 – 1,9 В

0,00625 В

Напряжение на шине QPI/Vtt

QPI/Vtt Voltage

1,050 – 1,49 В

0,02 В

На графическом ядре процессора

Graphics core

0,2 – 1,8 В

0,02 В

Напряжение на чипсете

PCH Core

0,95 – 1,5 В

0,02 В

Напряжение питания ФАПЧ

CPU PLL

1,6 – 2,52 В

0,02 В

Напряжение на модулях памяти

DRAM Voltage

1,3 – 2,6 В

0,02 В



DRAM Termination

0,45 – 1,155 В

0,025 В

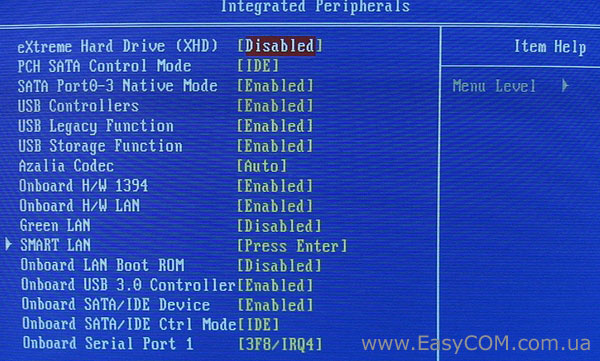

Вкладка «Integrated Peripherals» предоставляет доступ к управлению контроллерами, реализованными на материнской плате.

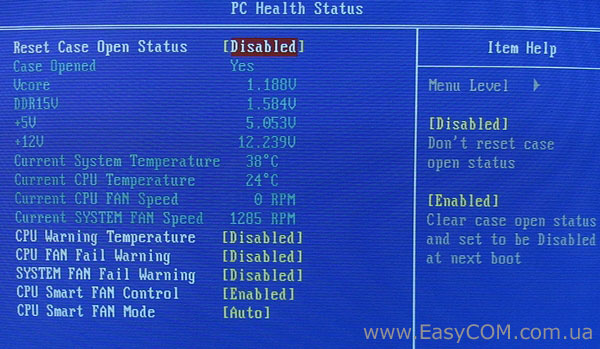

Системный монитор расположен на вкладке «PC Health Status». В нем можно проконтролировать температуры центрального процессора и материнской платы, напряжения на ядре процессора, памяти и линиях питания +12В и +5В. Здесь же можно включить автоматическое управление скоростью вращения процессорного кулера, а вот для корпусного вентилятора данная функция не реализована.

Тестирование

Для тестирования материнской платы GIGABYTE GA-H57M-USB3 использовалось следующее оборудование.

Процессор

Intel Core i5 661 (LGA1156, 3,33 ГГц, L3 4 МБ)

Кулер

Scythe Kama Angle Rev. B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

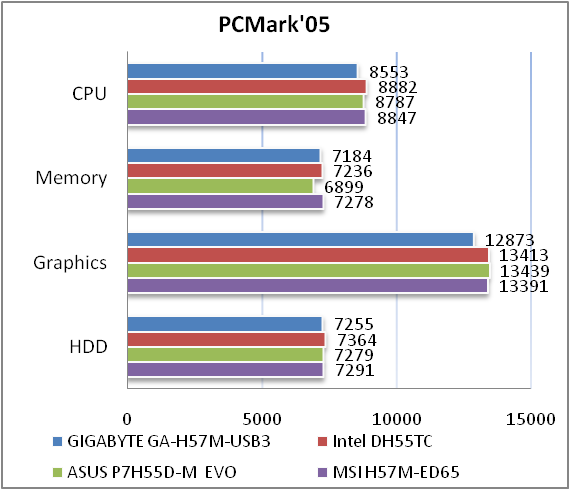

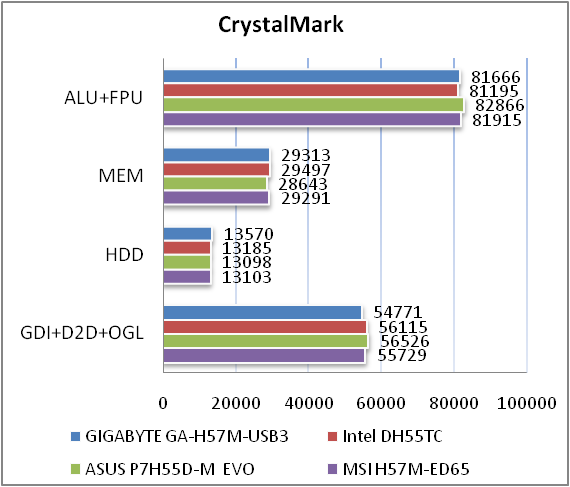

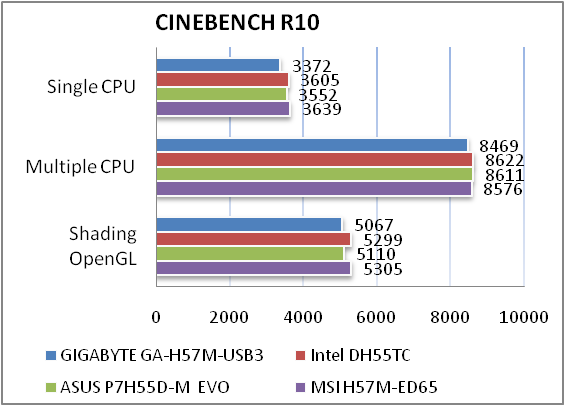

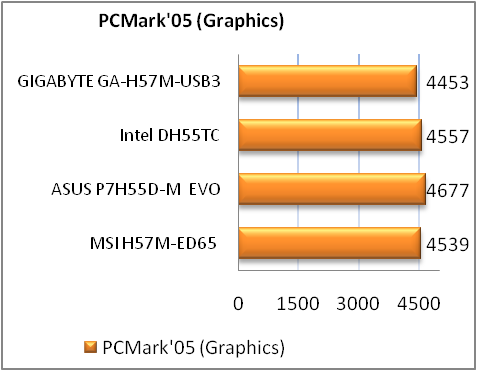

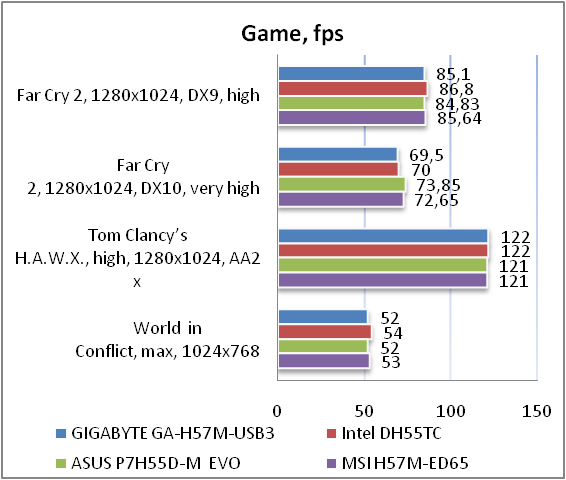

По результатам тестов видно, что материнская плата GIGABYTE GA-H57M-USB3 имеет высокую производительность и практически ни в чем не уступает другим похожим решениям.

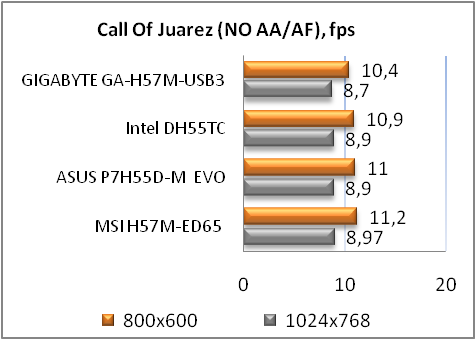

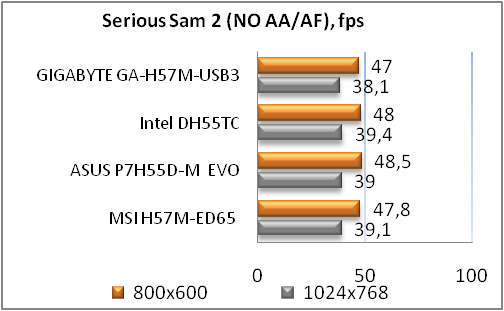

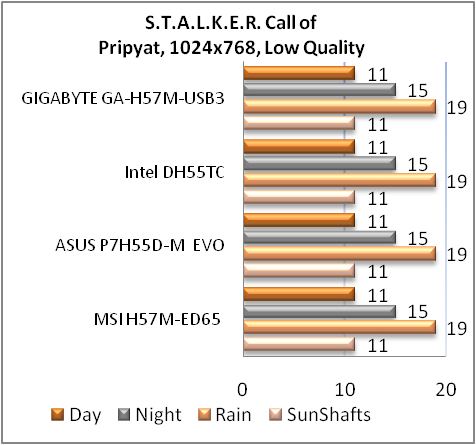

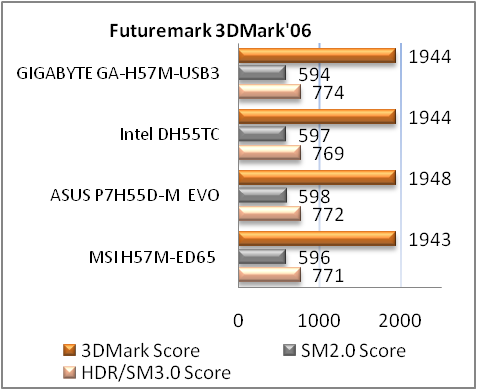

Такую же картину мы наблюдаем и при тестировании встроенного в процессор графического ядра, используя GIGABYTE GA-H57M-USB3.

Возможности разгона

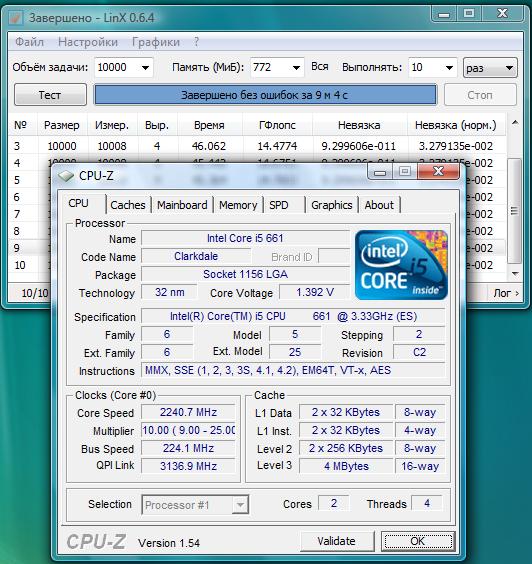

Шину нашего тестового процессора удалось разогнать до 224 МГц, что является довольно хорошим результатом.

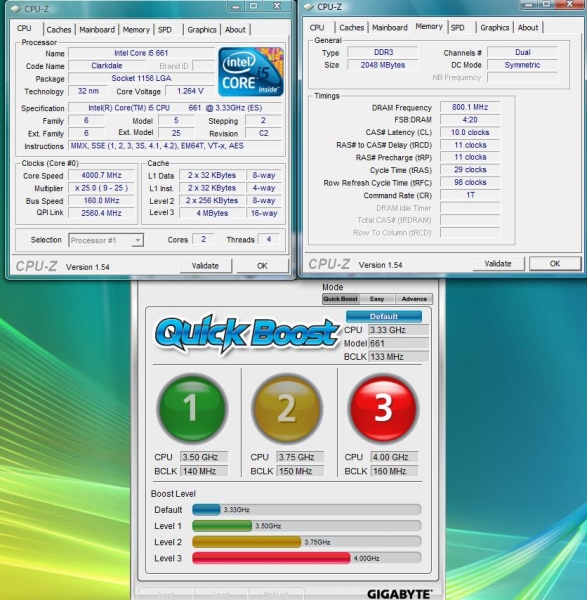

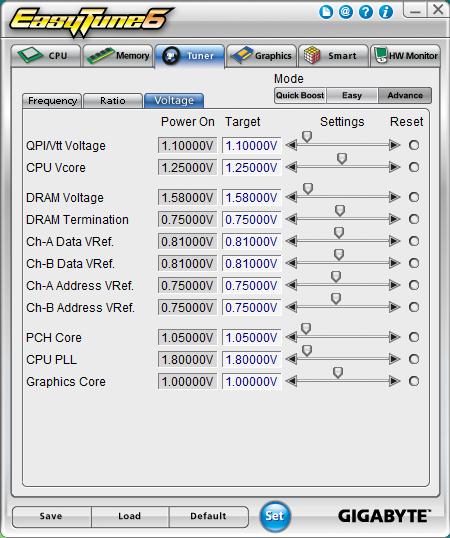

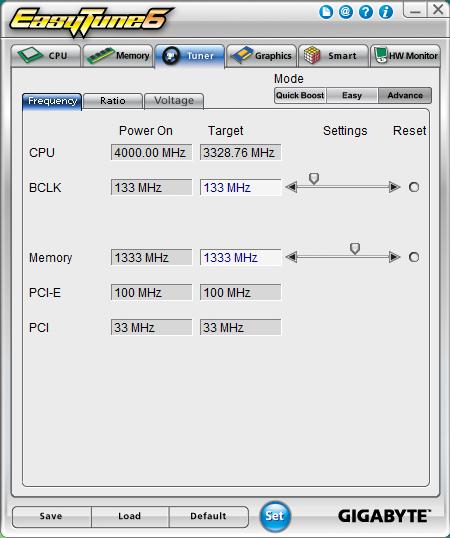

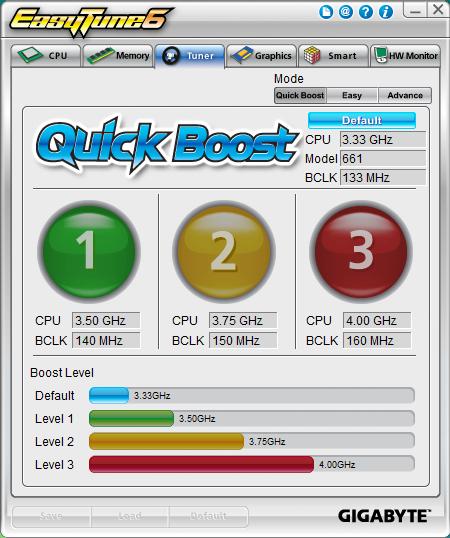

Так же мы проверили возможности разгона с помощью фирменной утилиты EasyTune6.

Утилита EasyTune6 позволяет производить как фиксированный автоматический разгон, так и ручное изменение значений частоты системной шины и памяти и напряжений на всех значимых компонентах.

У нас получилось при помощи этой утилиты автоматически разогнать процессор до 4 ГГц. Неплохой результат, не правда ли? Тем более что результат получен без каких-либо усилий, все автоматически.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+1.72, -0.50

Средне

Уровень шума, дБ (А)

-93.0

Очень хорошо

Динамические диапазон, дБ (А)

91.5

Очень хорошо

Гармонические искажения, %

0.0059

Очень хорошо

Гармонические искажения + шум, дБ(A)

-66.6

Средне

Интермодуляционные искажения + шум, %

0.036

Хорошо

Взаимопроникновение каналов, дБ

-78.0

Очень хорошо

Интермодуляции на 10 кГц, %

0.042

Хорошо

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+1.53, -0.43

Средне

Уровень шума, дБ (А)

-94.0

Очень хорошо

Динамический диапазон, дБ (А)

94.1

Очень хорошо

Гармонические искажения, %

0.0029

Отлично

Гармонические искажения + шум, дБ(A)

-85.3

Хорошо

Интермодуляционные искажения + шум, %

0.0071

Отлично

Взаимопроникновение каналов, дБ

-74.9

Хорошо

Интермодуляции на 10 кГц, %

0.0055

Отлично

Общая оценка



Очень хорошо

Аудио-кодек Realtek ALC889 показывает хорошие результаты в тестах. Это говорит о достаточно качественно выполненной обвязке микросхемы. Качества его звучания будет вполне достаточно для подавляющего большинства пользователей.

Выводы

Рассмотренная нами материнская плата GIGABYTE GA-H57M-USB3 показала высокую производительность и хороший разгонный потенциал. Мы бы рекомендовали ее как хорошую основу под офисный компьютер или домашний медиацентр, а при условии использования производительного дискретного видеоускорителя и для игрового компьютера начального уровня. Бескомпромиссно производительную игровую систему на базе этой платы, к сожалению, не создашь, не спасает положение даже поддержка технологии ATI CrossFireX – режим работы двух видеокарт по схеме x16 + x4 назвать оптимальным сложно, тем более, что четыре линии второго разъема имеют пропускную способность по 2,5 Гб/с каждая и соответствуют скорости линий PCI Express x1. Но для создания универсальной многофункциональной системы данная плата окажется замечательным выбором, т.к. имеет очень широкий набор возможностей и поддерживает все актуальные сегодня интерфейсы.

Достоинства:

  • хороший разгонный потенциал;
  • наличие разъемов D-SUB, DVI, HDMI и DisplayPort на задней панели;
  • поддержка RAID-массивов уровней RAID 0, RAID 1, RAID 5 и RAID 10;
  • поддержка портов COM, IEEE1394a и интерфейсов IDE и FDD;
  • поддержка USB 3.0;
  • наличие оптического выхода SPDIF.

Недостатки:

  • поддержка ATI CrossFireX только в режиме x16 + x4;
  • ограниченная расширяемость системы;
  • блокирование защелок оперативной памяти длинной видеокартой.


Автор: Александра Пацуй

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, Noctua и Sea Sonic  за предоставленное для тестового стенда оборудование.
