Обзор и тестирование материнской платы GIGABYTE GA-H61M-S1

Рынок бюджетных материнских плат наполнен большим количеством всевозможных решений, и это хорошо, потому что позволяет остановить свой выбор именно на том продукте, который по функциональности отвечает всем вашим требованиям и не поддерживает дополнительные, не нужные вам функции, а это, в свою очередь, отражается на стоимости собираемой системы. С другой стороны, большой ассортимент затрудняет выбор, особенно между изделиями с близкими между собой параметрами. В этом обзоре мы рассмотрим материнскую плату GIGABYTE GA-H61M-S1, основанную на бюджетном наборе системной логики Intel H61 Express и имеющую еще немного меньшую стоимость, чем протестированное нами ранее недорогое решение GA-H61M-HD2 производства этой же компании. Путем прямого сравнения этих двух изделий мы попробуем выяснить, какому продукту отдать предпочтение при сборке офисного компьютера или недорогого домашнего мультимедийного центра, а также понять, обоснована ли их разница в стоимости, которая составляет около десяти долларов США.

Спецификация материнской платы GIGABYTE GA-H61M-S1:

Все цены на Gigabyte+GA-H61M-S1

Материнская плата GIGABYTE GA-H61M-S1 упакована в небольшую картонную коробку, не имеющую цветной полиграфии. На лицевой стороне указана только компания-производитель продукта и информация о поддержке изделием ОС Windows 8.

С торцевой стороны упаковки имеется наклейка, в которой дана информация о модели, установленном чипсете и процессорном разъеме, количестве слотов и типе устанавливаемой оперативной памяти, спецификации и количестве SATA и USB-портов. По оформлению упаковки материнская плата GIGABYTE GA-H61M-S1 безусловно проигрывает, но не будем встречать «по одежке», ведь для нас важно содержимое.

В комплекте с материнской платой вы получите:

• инструкцию пользователя;
• инструкцию по быстрой сборке;
• заглушку интерфейсной панели портов;
• два кабеля SATA;
• DVD-диск с драйверами и утилитами.

Комплект поставки содержит только самый необходимый минимум для сборки системы, но иного и не ожидалось: к бюджетным решениям – бюджетный подход, и в этом оппоненты равны.

Материнская плата GIGABYTE GA-H61M-S1 выполнена на качественном стеклотекстолите, имеющем «фирменный» синий цвет. Качество пайки хорошее, но, в отличие от GA-H61M-HD2, этот продукт не принадлежит к концепции Ultra Durable 4 Classic, поэтому конденсаторы с твердым электролитом установлены только в стабилизаторах питания. Разъемы на плате смещены к краям, но не ко всем подключение будет удобным, в то время как у конкурирующего решения этих недостатков нет.

Так, колодка для подключения фронтальных звуковых разъемов расположена прямо под аналоговыми звуковыми разъемами интерфейсной панели, и не у всех корпусов хватит длины шлейфа к ней дотянуться, не говоря уже о красивой укладке проводов.

Разъем вентилятора системы охлаждения CPU тоже расположен не совсем удачно, и подключение к нему в условиях инсталлированной в корпус системы, мягко говоря, неудобное.

При установке дискретного видеоускорителя с двухслотовой системой охлаждения у вас перекроются два верхних порта SATA и, хотя вариант установки «толстой» видеокарты в компьютерах такого класса маловероятен, не обратить внимание на этот момент мы не могли.

Как отмечалось раньше, материнская плата GIGABYTE GA-H61M-S1, к сожалению, не принадлежит к концепции Ultra Durable 4 Classic, поэтому лишена фирменной технологии DualBIOS, и в случае повреждения прошивки для восстановления микрокода вам придется обращаться в сервисный центр. На этом различия между платами заканчиваются, за исключением интерфейсной панели, но ее мы рассмотрим немного позже.

На обратной стороне платы под процессорным разъемом установлена специальная пластина, предохраняющая плату от изгибания излишне тугим креплением процессорного кулера. Несмотря на небольшие размеры изделия, мы не обнаружили на этой стороне ни одной радиодетали.

Возможности расширения ограничены форм-фактором материнской платы и возлагаются на следующие порты: слот PCI Express x16 2.0 и 2 разъёма PCI Express x1 2.0. Следует отметить, что при установке центрального процессора семейства Ivy Bridge, разъем PCI Express x16 будет соответствовать спецификации 3.0. Как видно из расположения разъемов, видеокарта с двухслотовой системой охлаждения уменьшит возможности расширения на один разъем PCI Express x1, сократив и без того небольшие возможности установки дополнительных устройств, но это проблема всех материнских плат размера microATX.

Установка модулей оперативной памяти стандарта DDR3 возможна в два слота DIMM, максимальный суммарный объём памяти может достигать 16 ГБ. Такого количества ОЗУ должно быть достаточно для бюджетной системы, в которую обычно устанавливают значительно меньше оперативной памяти, но, выбирая модули памяти, учтите, что разъемов всего два и дальнейшее расширение может быть проблематичным. Лучше купить сразу необходимый объем оперативной памяти или приобрести модули немного большего объема, с запасом на будущее.

Питание центрального процессора на материнской плате GIGABYTE GA-H61M-S1 выполнено по пятифазной схеме, которая работает под управлением ШИМ-контроллера Intersil ISL95836. Данный контроллер поддерживает активное переключение фаз, что обеспечивает стабилизатору повышенный уровень КПД. Для подачи дополнительного питания на материнской плате установлен четырёхконтактный разъём ATX12V, который является стандартным решением для бюджетной продуктовой линейки.

Для охлаждения набора системной логики Intel H61 Express используется небольшой алюминиевый радиатор, прикрепленный при помощи подпружиненных пластмассовых клипс. Во время тестирования температура радиатора на чипсете составила 45°С, так что эффективность работы системы охлаждения не вызывает сомнений.

Дисковая подсистема реализована силами микросхемы Intel H61 Express и состоит из 4-х портов SATA 3.0 Гб/с, причем, как мы упоминали ранее, доступ к двум портам может быть перекрыт видеокартой с двухслотовой системой охлаждения. Подключение периферийных устройств возможно к 8-ми портам USB 2.0/1.1, разводка которых поделена поровну между интерфейсной панелью и возможностью подключения на самой плате. К сожалению, производитель решил не реализовывать все USB-порты, поддерживаемые чипсетом, хотя их, по современным меркам, и так не много.

Звуковая подсистема основана на 8-канальном звуковом High Definition Audio кодеке Realtek ALC887. Это довольно распространенное решение и, если обвязка микросхемы выполнена качественно, в тестах оно показывает очень хорошие результаты.

Сетевые соединения обслуживаются популярным у производителей материнских плат LAN-контроллером Realtek 8111F, который поддерживает подключения по локальной сети со скоростью до 1 Гб/с.

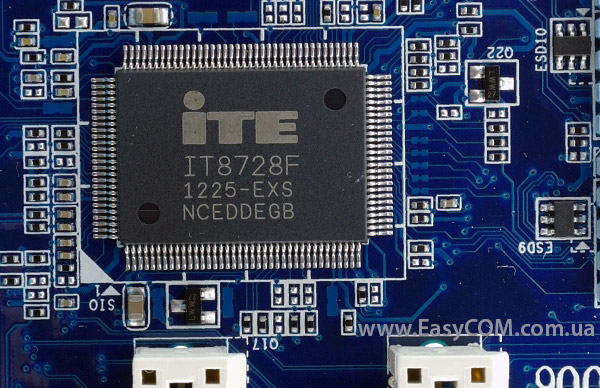

Функции системного монитора, интерфейс PS/2 для подключения клавиатуры и мышки, а также управление вентиляторами, реализованы на контроллере ввода/вывода ITE IT8728F.

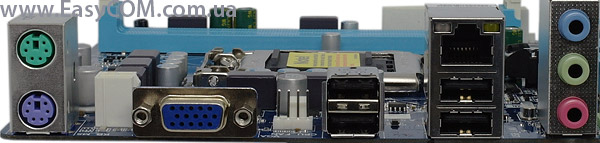

Интерфейсная панель материнской платы GIGABYTE GA-H61M-S1 содержит следующие порты:

• порт PS/2 для подключения клавиатуры;
• порт PS/2 для подключения мыши;
• разъём D-SUB;
• 4 порта USB 2.0;
• разъем RJ45 для подключения LAN;
• 3 аналоговых разъёма для подключения звука.

Интерфейсная панель содержит минимальное количество портов и выглядит какой-то пустой. По нашему мнению компания GIGABYTE могла бы ее немного расширить путем реализации если не большего количества разъемов для подключения устройств вывода изображения, то хотя бы еще двух из возможных, но не реализованных, USB-портов. В идеале, к дополнительным портам USB добавить бы еще и три аналоговых звуковых разъема для более удобного подключения многоканальной звуковой системы. А так, по наличию портов подключения периферии и мониторов материнская плата GIGABYTE GA-H61M-S1 существенно проигрывает чуть более дорогому решению.

На материнской плате для подключения вентиляторов предусмотрено два четырехконтактных разъема, один из которых предназначен для активного элемента процессорного кулера. При выборе корпуса обращайте внимание на количество предустановленных в нем средств внутрикорпусной вентиляции и способ их подключения, ведь к материнской плате вы сможете подключить не более одного корпусного вентилятора.

UEFI BIOS

UEFI BIOS материнской платы GIGABYTE GA-H61M-S1 основана на коде компании AMI, имеет фирменную графическую оболочку и поддерживает управление с помощью манипулятора мышь.

Первая вкладка BIOS имеет название «M.I.T.» и предоставляет доступ практически ко всем параметрам, влияющим на производительность системы, которые мы объединили в сводной таблице чуть ниже. Под перечнем меню настроек отображается информация о версии BIOS, частоте системной шины, CPU и оперативной памяти, а также общий установленный объем ОЗУ. На этом перечень полезной информации не заканчивается, его дополняет своеобразный системный монитор, предоставляющий информацию о наиболее важных показателях, таких как температура ЦП и текущие напряжения питания на ядре процессора и модулях памяти.

Полноценный системный монитор находится на этой же вкладке в подменю «PC Health Status». Кроме указанных нами ранее параметров в реальном времени можно отслеживать температуру материнской платы и напряжение на линиях питания +12В и +5В, а также задать алгоритм работы процессорного и системного вентиляторов в зависимости от температуры.

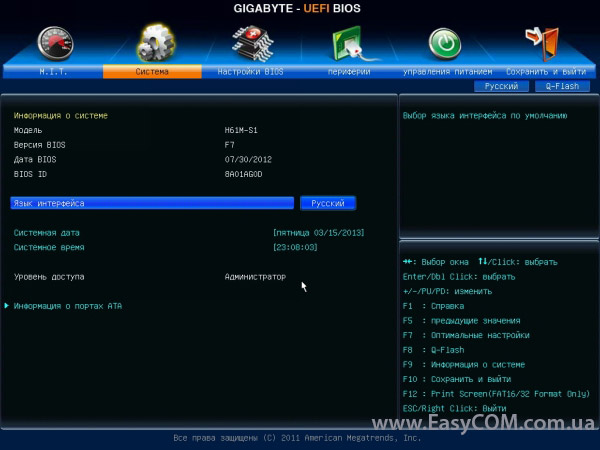

Следующая вкладка имеет название «System», на ней можно выбрать язык интерфейса оболочки, причем реализована поддержка и русского языка, изменить системные дату и время, а также посмотреть более детальную информацию о версии и дате выпуска прошивки BIOS.

Вкладка «Peripherals» предоставляет доступ к выбору режима работы портов SATA, позволяет определить объем выделяемой оперативной памяти для встроенного графического ядра и некоторые другие опции, связанные с работой интегрированных на материнскую плату контроллеров.

Настройки системы, доступные для изменения, приведены в виде таблицы:

Тестирование

Для тестирования материнской платы GIGABYTE GA-H61M-S1 использовалось следующее оборудование:

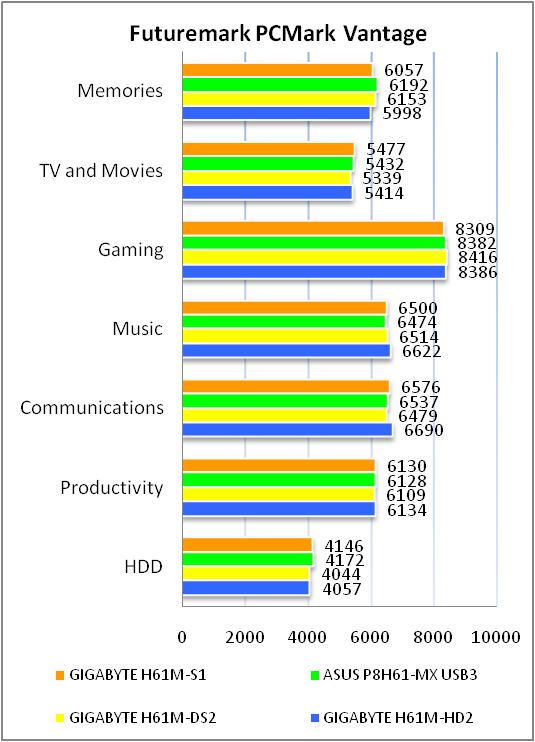

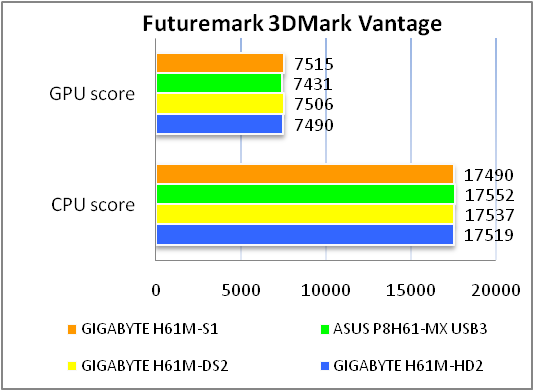

Материнская плата GIGABYTE GA-H61M-S1 показывает точно такую же производительность, как и другие решения, основанные на таком же чипсете. В этом нет ничего удивительного, ведь набор системной логики Intel H61 Express не нов, и прошивка BIOS под него давно отлажена, а качество разводки продуктов у компании GIGABYTE всегда было на высоте и нареканий не вызывало.

Фирменное ПО

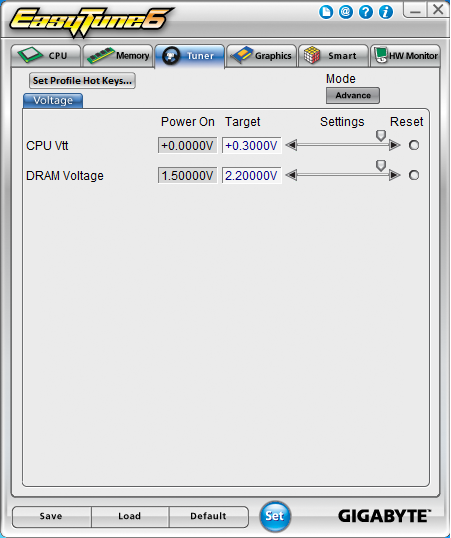

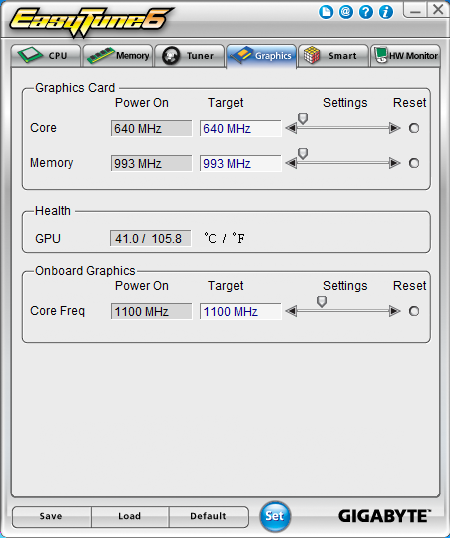

Материнская плата GIGABYTE GA-H61M-S1 поддерживается фирменной утилитой EasyTune 6, при помощи которой вы можете произвести небольшой разгон системы прямо в ОС Windows. Мы экспериментов с оверклокингом не проводили в виду нецелесообразности этого занятия на бюджетных материнских платах.

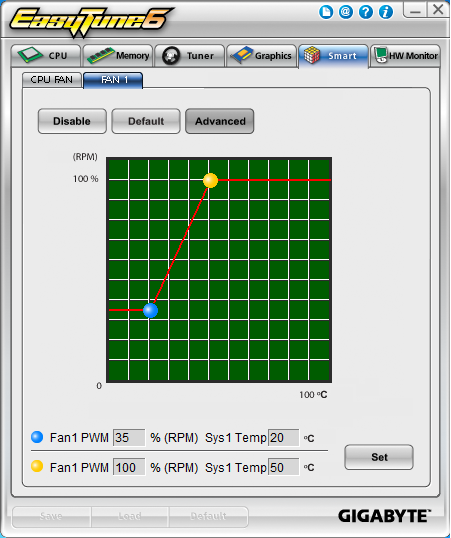

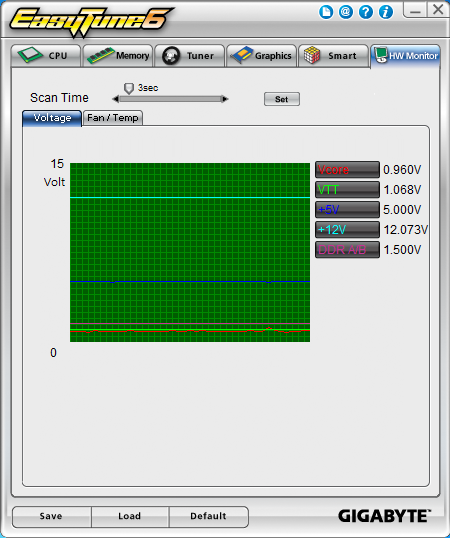

При помощи этой фирменной утилиты можно не только произвести разгон системы, но и настроить производительность работы вентиляторов в зависимости от температуры. Текущие параметры системного монитора представлены числовыми значениями, а проследить их изменения за последнее время можно по графикам, что очень удобно и наглядно.

Тестирование звукового тракта на основе кодека Realtek ALC887

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковой кодек Realtek ALC887 получает в тестах оценку «Очень хорошо», а это является высоким результатом при тестировании встроенных звуковых решений и говорит о качественно выполненной обвязке микросхемы. Качества звучания встроенного звукового кодека материнской платы GIGABYTE GA-H61M-S1 будет достаточное, как для офисного компьютера, так и для бюджетного домашнего медиацентра.

Выводы

Подводя итоги, можно сказать, что материнская плата GIGABYTE GA-H61M-S1 является хорошим бюджетным решением, но при сравнении проигрывает своему оппоненту в лице GIGABYTE GA-H61M-HD2 и других решений серии. Здесь сыграло роль менее удачное расположение портов SATA и внутренних разъемов, отсутствие концепции Ultra Durable 4 Classic, что, несомненно, скажется на надежности и долговечности продукта, к тому же у платы недостаточно функциональная интерфейсная панель. Единственным неоспоримым плюсом, говорящим в пользу этого продукта, является его стоимость, и то с некоторой оговоркой Ведь доплатив всего около десяти долларов, вы можете купить для своего компьютера другую материнскую плату, имеющую более функциональную интерфейсную панель и выполненную согласно концепции Ultra Durable 4 Classic. Неужели стабильность, повышенная функциональность и долговечность вашей системы не стоит небольшой доплаты? Конечно, на каждый товар найдется свой покупатель, и низкая стоимость продукта привлечет, например, бюджетные организации, у которых финансирование для приобретения компьютерной техники всегда было очень сильно урезано и системным администраторам приходилось экономить в буквальном смысле на всем. По нашему мнению, собирая компьютер при ограниченных финансовых возможностях, лучше купить CPU с чуть меньшей частотой, но приобрести более качественную и надежную материнскую плату, ведь именно от нее зависит стабильность и долговечность работы вашей системы. Обдуманных и взвешенных вам решений, уважаемые читатели.

Достоинства:

• очень низкая стоимость;
• качественный звуковой кодек.

Особенности:

• отсутствует поддержка устаревших интерфейсов FDD, IDE;
• всего два слота для установки ОЗУ;
• перекрытие двух портов SATA видеокартой с двухслотовой системой охлаждения;
• ограниченные возможности расширения;
• один разъем для подключения системного вентилятора.

Недостатки:

• неудачное расположение разъема вентилятора процессорного кулера;
• неудобное подключение звуковых разъемов передней панели;
• минимально функциональная интерфейсная панель;
• элементная база не соответствует концепции Ultra Durable 4 Classic;
• неудобное подключение многоканальной звуковой системы.
