Обзор и тестирование материнской платы GIGABYTE GA-H61MA-D3V
20-03-2012
В преддверии анонса нового поколения центральных процессоров Intel с кодовым именем Ivy Bridge, основными особенностями которого должны стать прогрессивный 22-нм производственный процесс, ещё более мощный встроенный графический блок и применение технологии «3D-транзисторов», мы продолжаем знакомить наших читателей с актуальным модельным рядом бюджетных материнских плат компании GIGABYTE, предназначенных для установки процессоров Intel в исполнении LGA 1155. Так совсем недавно в нашей тестовой лаборатории побывали недорогие системные платы GIGABYTE GA-P61-USB3-B3 и GIGABYTE GA-H61M-S2P-B3, а сегодня мы имеем возможность познакомить вас с ещё одним массовым решением на наборе системной логики Intel H61 Express, среди характеристик которого, производитель в первую очередь подчеркивает поддержку актуальных интерфейсов USB 3.0 и SATA 6 Гбит/с — GIGABYTE GA-H61MA-D3V.
Спецификация материнской платы:
Производитель |
GIGABYTE |
Модель |
GIGABYTE GA-H61MA-D3V |
Чипсет |
Intel H61 Express |
Процессорный разъем |
LGA 1155 |
Поддерживаемые процессоры |
Intel Core i7/ Core i5 / Core i3 |
Используемая память |
DDR3 1333/1066/800 МГц |
Поддерживаемая память |
2х240 контактных DIMM двухканальной архитектуры до 16 ГБ |
Слоты расширения |
1 x PCIe 3.0 x16 |
Дисковая подсистема |
Intel H61 поддерживает: Дополнительный контроллер Marvell 88SE9172 поддерживает: |
Звуковая подсистема |
Realtek ALC887, 7.1-канальный High-Definition Audio кодек |
Поддержка LAN |
Гигабитный сетевой контроллер Realtek RTL8111F |
Питание |
4-контактный разъем ATX12V питания |
Охлаждение |
Алюминиевый радиатор на чипсете |
Разъемы для вентиляторов |
1 x CPU (4-pin) |
Внешние порты I/O |
1 x PS/2 (клавиатура, мышь) |
Внутренние порты I/O |
2 x USB 2.0 (четыре дополнительных порта) |
BIOS |
2 x 32 Мб ПЗУ |
Фирменные технологии |
Dual BIOS |
Комплектация |
2 x SATA кабель |
Форм-фактор |
MicroATX, |
Сайт производителя |
http://www.gigabyte.ua/ |
Характеристики материнской платы GIGABYTE GA-H61MA-D3V в целом вполне соответствуют её стоимости и позиционированию. На наш взгляд, среди недостатков стоит отметить малое количество аудио разъёмов на задней панели, отсутствие поддержки шины PCI, оптического выхода S/PDIF и HDMI-разъёма, что может существенно ограничить сферу применения GIGABYTE GA-H61MA-D3V для многих пользователей, особенно для тех, кто подыскивает недорогую основу для построения мультимедийного центра или HTPC. В то же время среди сильных сторон рассматриваемого решения, безусловно, стоит выделить заявленную поддержку будущих процессоров Intel Ivy Bridge и соответственно одного полноскоростного слота PCIe третьей ревизии, трёх интерфейсов PCIe 2.0 х1 для подключения дискретных звуковых карт и прочей периферии, а также наличие двух портов SATA 6.0 Гб/с и тандема разъёмов USB 3.0, которые с каждым днём становятся всё более востребованными. Детальнее об особенностях материнской платы GIGABYTE GA-H61MA-D3V мы поговорим в соответствующих разделах нашего обзора, а пока давайте рассмотрим упаковку продукта и его комплектацию.
Оформление упаковки GIGABYTE GA-H61MA-D3V привычное для продукции GIGABYTE. На лицевой стороне картонной коробки средних размеров производитель перечислил некоторые ключевые спецификации решения и поддерживаемые им фирменные технологии. Особое внимание обращено на поддержку платой фирменной концепции Ultra Durable 4 Classic, которая подразумевает применение качественной элементной базы (силовые транзисторы (MOSFET) с низким последовательным сопротивлением, твердотельные конденсаторы) в процессе производства и дополнительную защиту платы от повышенной влажности, перепадов напряжения в процессе обновления версии прошивки, а также статического напряжения и высоких температур. Отдельно отмечена также поддержка протоколов SATA 6.0 Гб/с, USB 3.0 и PCIe 3.0, которые сегодня всё более востребованы широким кругом пользователей.
Обратная сторона коробки насыщена детальными описаниями отдельных функций и фирменных технологий GIGABYTE, поддержкой которых обладает продукт находящийся внутри. Наибольшее внимание снова уделено концепции Ultra Durable 4 Classic.
Комплект поставки платы включает лишь самое необходимое для сборки системы и начала работы:
- Руководства пользователя;
- Два SATA-кабеля;
- Заглушку интерфейсной панели;
- Диск с драйверами и утилитами.
Комплект поставки вполне типичен для бюджетного продукта, ведь добавление дополнительных аксессуаров вынудило бы производителя установить более высокую цену на него.
Дизайн GIGABYTE GA-H61MA-D3V выполнен в традиционной для этого производителя голубой цветовой гамме, впрочем, для целевой аудитории рассматриваемого продукта, он вряд ли имеет серьезное значение. Расположение элементов на материнской плате обусловлено в первую очередь компактным форм-фактором MicroATX, который разработчики уменьшили с «эталонных» 244 х 244 мм до 244 x 174 мм. Тем не менее, компоновка осталась близкой к стандартной, а все разъёмы находятся в наиболее подходящих для них местах, не блокируя друг друга и не мешая аккуратной укладке кабелей внутри системного блока. Отметим, что первый PEG слот находится на достаточном расстоянии от двух DIMM разъёмов, и даже габаритная видеокарта не будет препятствовать замене модулей ОЗУ, хотя простой эта задача всё равно не будет.
Системная плата GIGABYTE GA-H61MA-D3V поддерживает установку всех актуальных процессоров семейства Intel Sandy Bridge в исполнении LGA1155, включая флагманскую четырехъядерную модель Core i7 2700K, а также будущие 22 нм новинки. Два DIMM-слота позволяют установить тандем модулей оперативной памяти стандарта DDR3 (1333/1066/800 МГц) суммарным объёмом до 16 ГБ с поддержкой двухканальной архитектуры.

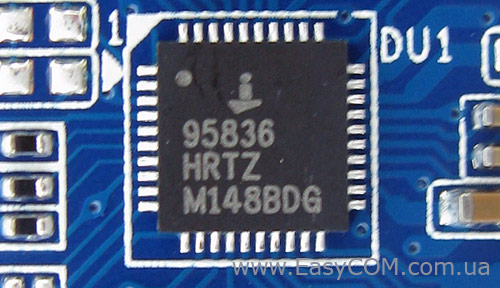

Модуль стабилизации питания CPU выполнен по 3+1+1-фазной схеме с применением ШИМ-контроллера Intersil ISL95836. При этом три фазы предназначены для питания непосредственно процессорных ядер, а по одной — для встроенного графического ядра и «системного агента».
Отметим, что при производстве GIGABYTE GA-H61MA-D3V действительно применялись твердотельные конденсаторы, качественные силовые транзисторы с низким сопротивлением, а также дроссели с ферритовыми сердечниками, что должно положительно сказаться на стабильности работы и сроке службы материнской платы. Для обеспечения питания элементов платы разработчиками предусмотрен 4-контактный разъем ATX12V и разъем 24-контактный ATX. Расположены они довольно продуманно и подключение кабелей питания к ним не должно причинить неудобств в подавляющем большинстве случаев.
Обратная сторона печатной платы лишена каких-либо элементов, а взглянув на рамку процессорного разъема мы обнаружили, что его изготовителем является известная и уважаемая компания Lotes.
Набор слотов расширения представлен одним полноразмерным слотом PCIe 3.0 x16, а также тремя — PCIe 2.0 х1, которые на теперешний момент являются наиболее распространённым шинами для подключения периферии. Напомним, что чипсет Intel H61 Express не поддерживает теряющий актуальность интерфейс PCI, который, несмотря на свой «почтенный возраст» продолжает оставаться востребованным. Для многих обладателей высокоуровневых звуковых карт, ТВ-тюнеров и другой периферии с интерфейсом PCI наличие такого слота может стать решающим аргументом в пользу того или иного решения, однако материнская плата GIGABYTE GA-H61MA-D3V, вероятно, ориентирована на тех пользователей, у которых нет PCI-совместимых внешних адаптеров.
Справа от слотов расширения распаян чипсет Intel H61 Express, который поддерживает работу четырёх интерфейсов SATA 3 Гбит/с, расположенных неподалеку от него. Напомним, что возможности организовать RAID-массив на его основе не предусмотрено.
Для охлаждения южного моста применяется небольшой алюминиевый радиатор, которого должно быть более чем достаточно для энергоэффективного чипа Intel H61 Express.

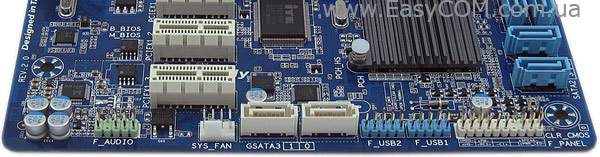

У нижнего края текстолита распаяны коннекторы фронтальной панели корпуса, пара внутренних портов USB 2.0, а также 4-контактный разъём для подключения вентилятора и тандем интерфейсов SATA 6 Гбит/с (окрашены в белый цвет), за поддержку которого отвечает дополнительный контроллер Marvell 88SE9172.

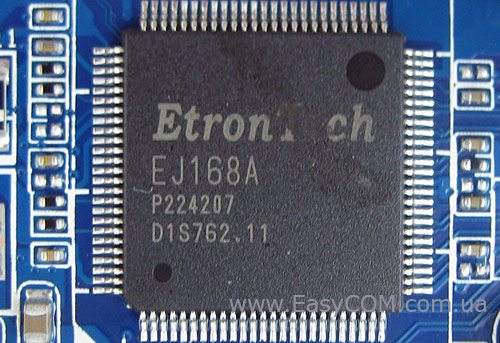

Реализация двух портов USB 3.0, установленных на задней панели ввода-вывода, также стала возможной благодаря применению дополнительной микросхемы – контроллера Etron EJ168.
Звуковая подсистема материнской платы GIGABYTE GA-H61MA-D3V основана на достаточно популярном 8-канальном HDA-кодеке Realtek ALC887.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

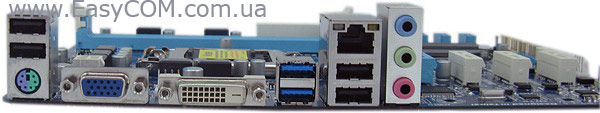

Набор портов на интерфейсной панели представлен следующим образом:
- порт PS/2 (для подключения мыши/клавиатуры);
- интерфейсы VGA, DVI для подключения монитора;
- четыре разъема USB 2.0 и два USB 3.0;
- интерфейс Gigabit Ethernet;
- три разъёма Mini-Jack.
Функциональность интерфейсной панели в полной мере соответствует позиционированию решения, предлагая пользователю лишь базовый набор разъёмов для подключения внешних устройств, а изображение со встроенного в CPU графического ядра на экран монитора, проектора или плазменной панели можно вывести лишь с помощью интерфейсов DVI-D и D-Sub. Также обращаем внимание, что для реализации заявленной поддержки многоканальных аудиосистем придется комбинировать интерфейсную панель с выходами на фронтальной аудиопанели и соответствующим образом конфигурировать аудиодрайвер, что не очень удобно.
Для подключения вентиляторов на материнской плате GIGABYTE GA-H61MA-D3V предусмотрено всего два разъёма, чего многим пользователям может быть мало даже для системы начального уровня в корпусе формата Mini Tower. При этом радует лишь то, что оба коннектора 4-контактные и поддерживают регулировку частоты вращения с помощью ШИМ-метода.
BIOS
В отличие от двух предыдущих материнских плат на основе Intel H61 Express, которые побывали в нашей тестовой лаборатории, рассматриваемое сегодня решение — GIGABYTE GA-H61MA-D3V — оснащено современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом и поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

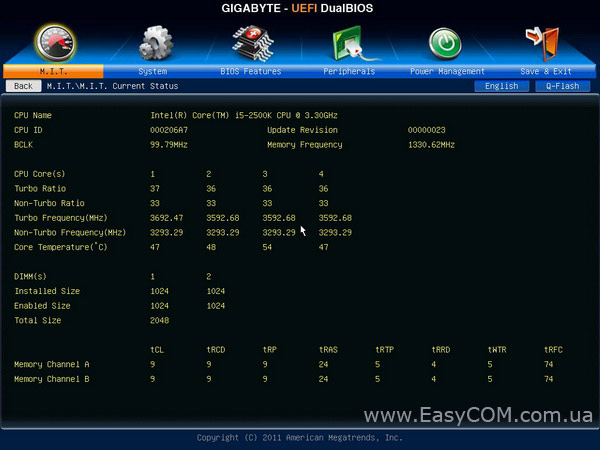

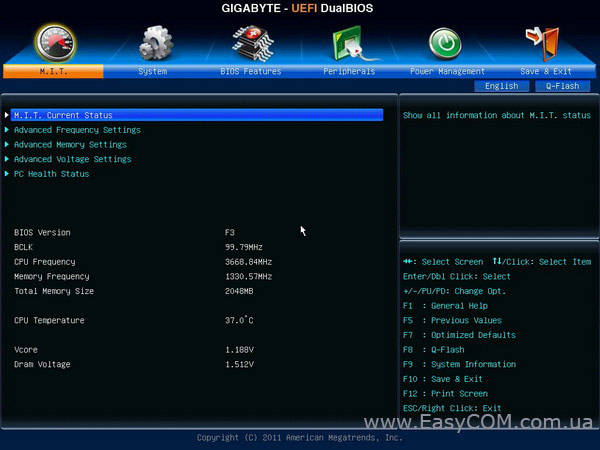

Основная часть настроек касающихся изменения частоты работы CPU, оперативной памяти, а также управления функциями чипсета, находится в разделе MB Intelligent Tweaker (M.I.T.).

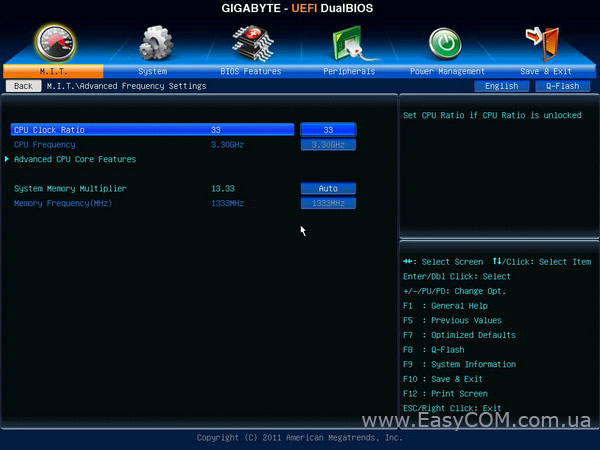

Здесь пользователь может увеличить частоту работы процессора за счет турбомножителей, выбрать частоту работы памяти, а также установить формулу задержек ОЗУ. К сожалению, осуществлять разгон встроенного в ЦП семейства Sandy Bridge графического блока в текущей версии BIOS осуществлять нельзя.

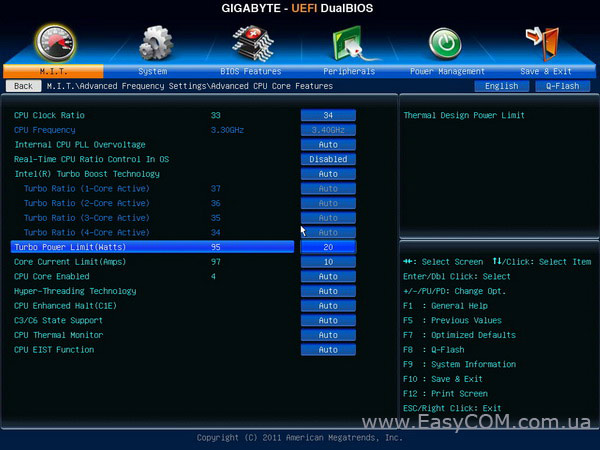

В меню Advanced CPU Core Features осуществляется управления процессорными технологиями, а также устанавливается лимит энергопотребления CPU.

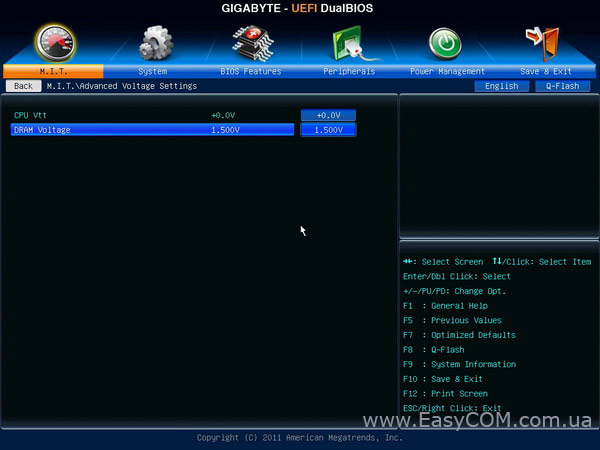

Настройки по управлению напряжением питания основных узлов платы традиционно для решения на основе Intel H61 Express весьма скромные. Здесь можно лишь установить напряжение, подаваемое на модули ОЗУ и встроенный в процессор контроллер памяти.
Для удобства читателей настройки, доступные для изменения, приведены в виде таблицы:
Параметр |
Название меню |
Диапазон |
Шаг |
Процессорные технологии |
C1E, C3/C6 State, EIST, Multi-Threading,Intel Turbo Boost Teach, Bi-Directional PROCHOUT |
|
|
Процессорный множитель |
CPU Clock Ratio |
16 – 37 |
1 |
Ограничение по мощности, Вт |
Turbo Power Limit |
0 – 1200 |
1 |
Ограничение по току, А |
Core Current Limit |
0 – 300 |
1 |
Делитель для памяти |
System Memory Multipllier (SPD) |
8, 10.66, 13.33 |
|
Задержки ОЗУ |
|
CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, tRD |
|
Напряжение на встроенном контроллере памяти, В |
CPU Vtt Voltage |
+0,1 – +0,3 |
0,1 |
Напряжение на модулях памяти, В |
DRAM Voltage |
0,9 – 2,2 |
0,02 |
В разделе PC Health Status можно не только осуществлять мониторинг основных системных температур и напряжений на линиях 3,3В, 5В, 12В, но и управлять подключенными к плате вентиляторами.

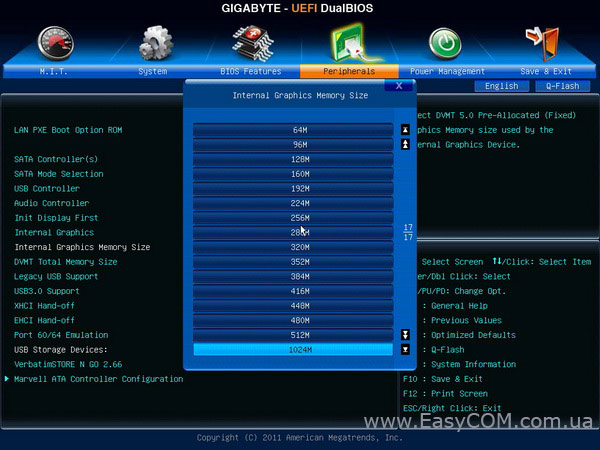

Во вкладке Peripherals собраны настройки касающиеся контроллеров USB и SATA, встроенного аудио-кодека, а также интегрированного графического ядра.
Возможности BIOS системной платы GIGABYTE GA-H61MA-D3V опытным пользователям могут показаться слишком ограниченными для того, чтобы осуществить тонкую настройку параметров, влияющих на производительность, тепловыделение и энергопотребление системы, однако на них рассматриваемый продукт и не ориентирован. В то же время для целевой аудитории системной платы GIGABYTE GA-H61MA-D3V имеющихся настроек будет вполне достаточно, а графический интерфейс и возможность управления с помощью мышки призваны значительно облегчить этот процесс.
Тестирование
Для проверки возможностей материнских плат использовалось следующее оборудование.
Процессор |
Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable |
Кулер |
Scythe Kama Angle Rev.B |
Оперативная память |
2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX |
Видеокарта |
MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0) |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |

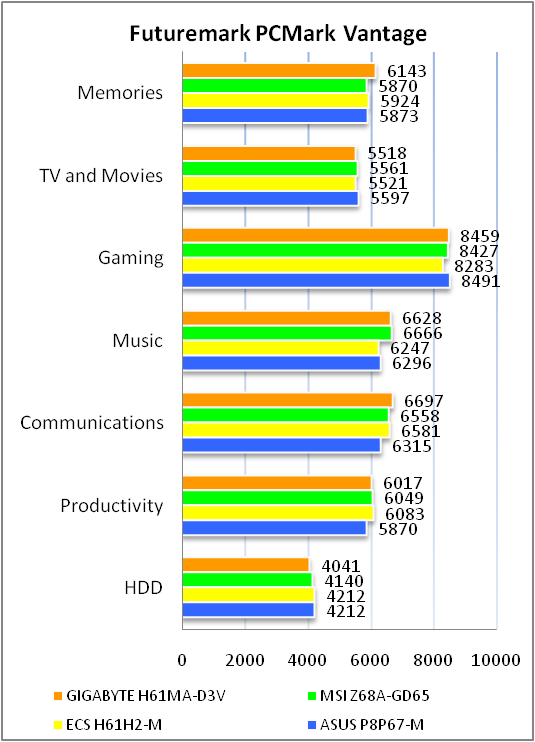

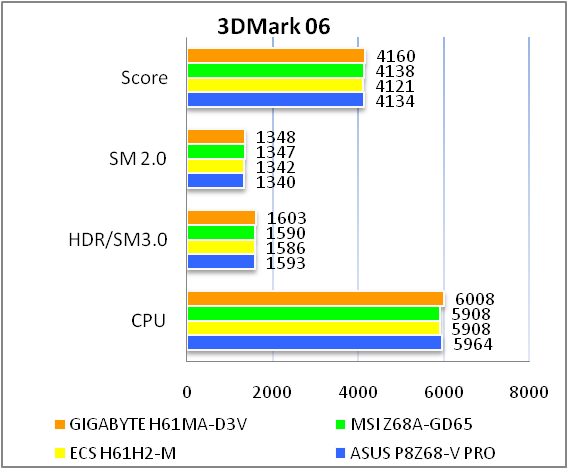

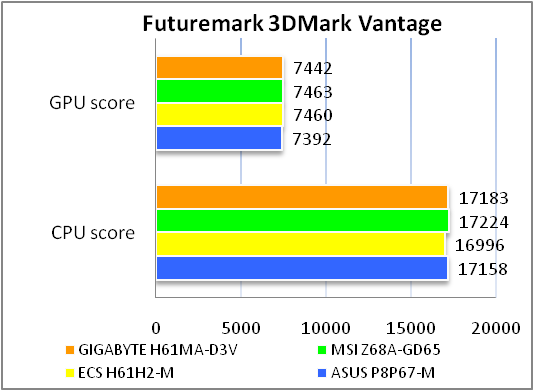

Результаты тестов:

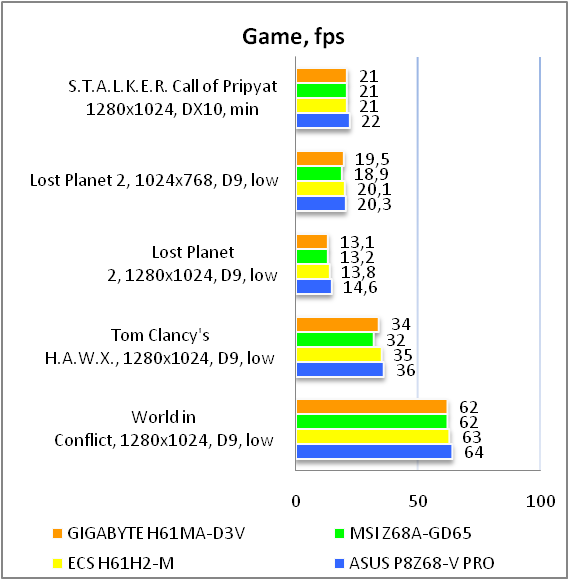

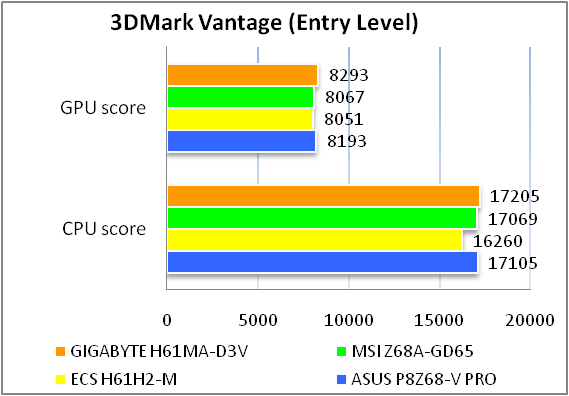

Результаты тестов с интегрированным видеоадаптером:
Учитывая, что современное поколение процессоров Intel имеет встроенный контроллер памяти DDR3, неудивительно, что результаты продемонстрированные участниками тестирования оказались практически идентичными. Отметим, что при одинаковых базовых настройках схожие результаты показывают, как бюджетные и среднеценовые решения, так и высокоуровневые модели. В процессе тестирования температура чипсета не превышала 58 градусов, что нельзя назвать хорошим результатом, но до критической температуры остается всё еще далеко.
Тестирование звукового тракта на основе кодека Realtek ALC887
Общие результаты (RightMark Audio Analyzer)
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.19, -0.22 |
Хорошо |
Уровень шума, дБ (А) |
-84.7 |
Хорошо |
Динамические диапазон, дБ (А) |
84.2 |
Хорошо |
Гармонические искажения, % |
0.0037 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-68.6 |
Средне |
Интермодуляционные искажения + шум, % |
0.041 |
Хорошо |
Взаимопроникновение каналов, дБ |
-82.7 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.036 |
Хорошо |
Общая оценка |
|
Хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.10 |
Отлично |
Уровень шума, дБ (А) |
-84.9 |
Хорошо |
Динамические диапазон, дБ (А) |
85.1 |
Хорошо |
Гармонические искажения, % |
0.0036 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-75.9 |
Средне |
Интермодуляционные искажения + шум, % |
0.019 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-78.5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Встроенный 8-канальный звуковой кодек продемонстрировал довольно неплохие результаты, и его будет достаточно подавляющему большинству пользователей для прослушивания музыки, обеспечения качественного звукового сопровождения к фильмам и играм.
Выводы
На теперешний момент в ассортименте тайваньской компании GIGABYTE представлено 29 материнских плат на наборе системной логики Intel H61 Express, функциональность которых зачастую отличается довольно существенно. Рассмотренная нами сегодня системная плата GIGABYTE GA-H61MA-D3V представляет собой современное компактное решение для построения бюджетного, но функционального, домашнего или офисного ПК. К сильным сторонам этого продукта, безусловно, стоит отнести качественное исполнение (концепция Ultra Durable 4 Classic), поддержку актуальных протоколов SATA 6.0 Гб/с и USB 3.0, а также будущих процессоров и PCIe 3.0. В то же время, несмотря на миниатюрные габариты, на наш взгляд, использовать GIGABYTE GA-H61MA-D3V для построения компактного медиацентра или HTPC будет не самой рациональной идеей в виду малого количества аудио разъёмов на задней панели, применения не самого лучшего встроенного аудиокодека и отсутствия поддержки интерфейса HDMI. Также отметим отсутствие на плате шины PCI, что может быть важно для многих пользователей, использующих всё ещё распространенную и весьма доступную PCI-совместимую периферию в недорогих компьютерах. Однако для сборки современного массового многофункционального компьютера это решение может оказаться оптимальным выбором.
Достоинства:
-
Поддержка современных интерфейсов USB 3.0, SATA 6 Гбит/с, PCIe 3.0;
-
Применение качественной элементной базы (концепция Ultra Durable 4 Classic);
-
Поддержка Dual BIOS и UEFI с графической оболочкой;
-
Компактные габариты.
Недостатки:
- Не самый эффективный радиатор южного моста;
- Скромные возможности BIOS;
- Всего 2 разъёма для подключения вентиляторов;
- Отсутствие портов S/PDIF и HDMI.
Особенности:
-
Отсутствие возможности разгона встроенного графического ядра.
Автор: Михаил Шульга
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям Intel, Kingston, MSI и Sea Sonic за предоставленное для тестового стенда оборудование.
