Обзор и тестирование материнской платы GIGABYTE GA-H67MA-USB3-B3

Тайваньский производитель, компания GIGABYTE всегда радовала свих покдлонников разнообразием материнских плат, что позволяет подобрать определенную модель под любые нужды пользователя.

Рассматриваемая нами модель GIGABYTE GA-H67MA-USB3-B3 может вызвать интерес со стороны покупателя, который находится в поиске материнской платы для сборки игрового компьютера среднего уровня в компактном корпусе, благодаря небольшому размеру, поддержке технологии ATI CrossFireX и наличию широкого выбора высокопроизводительных процессоров семейства Sandy Bridge.

Материнская плата GIGABYTE GA-H67MA-USB3-B3 основана на чипсете Intel H67 Express, основным отличием которого от «младшего брата» Intel H61 Express является поддержка SATA 6 Гбит/с и возможность построения RAID-массивов.

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-H67MA-USB3-B3.

Спецификации материнской платы GIGABYTE GA-H67MA-USB3-B3

Производитель	GIGABYTE
Модель	GIGABYTE GA-H67MA-USB3-B3 rev. 1.0
Чипсет	Intel H67 Express
Процессорный разъем	Socket LGA 1155
Поддерживаемые процессоры	Intel Core i7 / Intel Core i5 / Intel Core i3 /Intel Pentium / Intel Celeron в LGA1155
Используемая память	DDR3 1333/1066/800 МГц
Поддержка памяти	4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
Слоты расширения	2 x PCI Express x16 (x16/x4) 2 x PCI
Дисковая подсистема	Чипсет Intel H67 Express поддерживает: 4 х SATA 3 Гбит/с коннектора с поддержкой до 4 устройств SATA 3 Гбит/с 2 х SATA 6 Гбит/с коннектора с поддержкой до 2 устройств SATA 6 Гбит/с
LAN	1 x RTL8111E (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC889 High Definition Audio 2/4/5.1/7.1-канальный звук SPDIF Out
Питание	24-контактный разъем питания ATX 4-контактный ATX12V разъем питания
Охлаждение	Алюминиевый радиатор южного моста
Внешние порты I/O	1 x PS/2 (клавиатура/мышь) 2 x USB 3.0/2.0 1 x DVI-D 1 х HDMI 1 x D-Sub SPDIF выход (оптический) 4 x USB 2.0/1.1 3 x аудио порта (Line-in/ Line-out/ MIC) 1 x RJ45 LAN
Внутренние порты I/O	1 x разъём для подключения системного вентилятора 2 x порт SATA 6Гбит/с 4 x порт SATA 3Гбит/с 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x разъем вентилятора CPU 1 х джампер для сброса CMOS 1 х COM 4 х USB 2.0/1.1 1 x Trusted Platform Module (TPM) 1 x SPDIF Out
BIOS	2 x 32 Мбит ПЗУ Использован BIOS, выпускаемый по лицензии компании AWARD PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Поддержка технологии DualBIOS
Комплектация	руководство пользователя; брошюра с описание гарантии; диск с драйверами и утилитами; 2 x кабеля SATA; заглушка интерфейсной панели.
Форм-фактор, размеры, мм	Micro-ATX 244мм х 244мм
Сайт производителя	http://www.gigabyte.ua/

Упаковка и комплектация

Стандартно для GIGBYTE, массовая материнская плата поставляется в достаточно компактной картонной коробке, выполненной из белого глянцевого картона. На лицевой стороне упаковки приводится, пожалуй, даже слишком много информации, а именно: наименование модели платы, большой логотип сообщающий покупателю, что материнская плата построена на чипсете 6-ой серии степпинга B3, упоминание о том, что в этом продукте GIGABYTE использует технологию Ultra Durable 2, которая гарантирует использование твердотельных японских конденсаторов и катушек индуктивности с ферритовой сердцевиной. Благодаря этому GIGABYTE GA-H67MA-USB3-B3

должна выгодно отличаться от конкурентов более надежной и стабильной работой. Здесь же есть отметки о наличии технологии DualBIOS с поддержкой загрузки с жестких дисков размером более 3 ТБ, возможности воспроизведения звука с носителей Blu-ray и DVD через кодек с соотношением сигнал-шум 108дБ, наличии интерфейса SATA 6 Гбит/с и поддержки высокоскоростного интерфейса USB 3.0 с пропускной способностью до 5 Гбит/с.

Исходя из названия платы, заранее становится понятно, какими именно отличительными особенностями она обладает. Давайте разберемся в маркировке платы GA-H67MA-USB3-B3:

• GA - изделие компании GIGABYTE: категория "Системные платы";
• H67 - название использованного в материнской плате чипсета;
• M - обозначение форм-фактора, а именно Micro-ATX;
• А - на плате реализована фирменная технология 333 (USB 3.0, SATA 3.0, 3x USB Power Boost);
• USB3 - плата оснащена портами USB 3.0;
• B3 - плата спроектирована на базе чипсета Intel 6-серии (cтеппинг чипсета B3).

Расширенная информация о продукте приводится на задней стороне упаковки. В центре коробки изображена сама материнская плата, в нижней части более подробно описаны все преимущества материнской платы, а именно:

• Поддержка в BIOS накопителей объемом свыше 3 ТБ;
• Поддержка технологии AutoGreen (технология AutoGreen позволяет сэкономить электроэнергию при помощи обычного телефона с поддержкой Bluetooth, пока вы находитесь вдали от компьютера);
• Поддержка набора технологий Smart 6 (более подробно с описанием каждой утилиты можно ознакомиться, перейдя по ссылке);
• Применение твердотельных японских конденсаторов со сроком службы 50 тыс. часов;
• Поддержка USB 3.0;
• Наличие DVI и HDMI выходов;
• Поддержка технологии ATI CrossFireX.

Комплект поставки довольно скуден, что удивительно для материнской платы среднего ценового сегмента, при наличии поддержки технологии ATI CrossFireX логично было бы увидеть хотя бы соответствующий мост, однако производитель положил в комплект с материнской платой только самое необходимое для начала работы:

• Документацию;
• Диск с драйверами и утилитами;
• Два SATA-шлейфа (один из них с Г-образным коннектором);
• Заглушку интерфейсной панели.

Дизайн и особенности платы

Рассматриваемая сегодня материнская плата GIGABYTE GA-H67MA-USB3-B3 выполнена из традиционного синего текстолита в форм-факторе Micro-ATX, что располагает к созданию компактной производительной системы благодаря возможностям логики Intel H67 Express. Несмотря на небольшой размер, плата отличается стандартной компоновкой элементов, однако есть и недостатки. Так, например, нижние защелки разъемов для установки модулей памяти близко соседствуют с первым слотом PCI Express x16, что затруднит доступ к модулям при установленной видеокарте, а на нижнем правом краю платы отсутствует крепежное отверстие под винт, что требует определенной аккуратности при подключении SATA устройств. Однако в целом каких-то критических замечаний к компоновке платы, не возникло, все разъемы расположены на своих местах, без «сюрпризов» со стороны производителя.

В правом нижнем углу материнской платы стандартно расположено шесть портов SATA, все реализованы силами чипсета Intel H67 Express. Четыре порта синего цвета соответствуют спецификации SATA 3 Гбит/с, белого - SATA 6 Гбит/с. Порты расположены перпендикулярно плате и соответственно доступ к ним может быть затруднен при установке длинной видеокарты во второй PCI Express х4 слот.

Рядом расположены колодки подключения внутренних портов USB и один из двух разъемов для подключения вентилятора. Всего же на плате GIGABYTE GA-H67MA-USB3-B3 реализовано только 10 портов USB: 6 на интерфейсной панели и 4 внутренних. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Рядом расположены колодки подключения передней панели, устаревший COM порт и джампер Clr_CMOS.

Поскольку чипсет, лежащий в основе платы, не может обеспечить работу интерфейса USB 3.0, то два таких порта реализовано силами контроллера EtronTech EJ168A.

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами PS/2, COM и обеспечивает мониторинг.

В отличие от многих решений, выполненных в форм-факторе Micro-ATX, рассматриваемая материнская плата может похвастаться двумя слотами для установки графических адаптеров - PCI-Express 2.0. Производителем заявлена поддержка технологии ATI CrossFireX, однако работает она не в самой оптимальной конфигурации x16+x4 линий PCI Express 2.0.

Если у вас один графический адаптер то его необходимо устанавливать в первый слот, который всегда функционирует в режиме х16. Поскольку возможности чипсета Intel H67 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слоты PCI-Express 2.0 x16 могут быть использованы и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет двух слотов PCI-Express х1.

Если вы планируете использовать интегрированную графику, проблем с подключением современных устройств вывода изображения не возникнет, поскольку все необходимые разъёмы присутствуют. Переключение между портами VGA, DVI и HDMI интегрированного видео осуществляется силами микросхемы ASMedia ASM1442.

Функционирование видеовыходов обеспечивает микросхема Pericom PI3VDP411LS, распаянная недалеко от задней панели.

Стандартно для моделей GIGABYTE нижнего и среднего ценового диапазона на рассматриваемой материнской плате установлен только один алюминиевый радиатор – он осуществляет отвод тепла от микросхемы Intel H67 Express. В процессе тестирования платы температура на нем не превышала 45°C. Крепится радиатор двумя пластиковыми клипсами на пружинках.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC889, который поддерживает 2/4/5.1/7.1-канальный звук, правда в данном случае или через цифровые выходы или используя не очень удобное объединение портов интерфейсной и фронтальной панелей.

Системная плата GIGABYTE GA-H67MA-USB3-B3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон, поэтому будут блокироваться длинной видеокартой. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в два белых, либо в два синих слота. Поддерживаются модули, работающие на частотах 1333/1066/800 МГц в номинальном режиме, максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.

Расположение Socket LGA 1155 и опорной пластины стандартно6. Питание процессора осуществляется по 4+2-фазной схеме. 4-фазный преобразователь основан на ШИМ-контроллере Intersil ISL6364, который поддерживает активное переключение фаз питания для повышения уровня КПД. Микросхемы MOSFET не имеют дополнительного охлаждения, что является характерным для недорогих решений, не рассчитанных на разгон.

Для питания GIGABYTE GA-H67MA-USB3-B3 предназначены стандартные для устройства такого класса основной 24-х и дополнительный 4-контактные разъемы.

Одной из особенностей данной платы является наличие разъема под Trusted Platform Module (TPM). Чип Trusted Platform Module (TPM) представляет собой специализированную микросхему, в которой хранятся криптографические ключи, пароли и цифровые сертификаты.

На интерфейсную панель материнской платы GIGABYTE GA-H67MA-USB3-B3 выведены следующие порты:

• 1 x PS/2 (клавиатура/мышь);
• 2 x USB 3.0/2.0;
• 1 x DVI-D;
• 1 х HDMI;
• 1 x D-Sub;
• SPDIF выход (оптический);
• 4 x USB 2.0/1.1;
• 3 x аудио порта (Line-in/ Line-out/ MIC);
• 1 x RJ45 LAN.

Как видим, конфигурация внешних портов достаточна для комфортного использования системы, огорчает разве что наличие всего 3-х аудио портов и отсутствие eSATA, но назвать это серьезными недостатками платы нельзя.

Материнская плата GIGABYTE GA-H67MA-USB3-B3 оснащена двумя разъемами для подключения вентиляторов, один из которых выполнен в четырехконтактном исполнении для подключения вентилятора системы охлаждения процессора, второй предназначен для подключения системного вентилятора.

BIOS

Рассматриваемая материнская плата имеет BIOS основанный на достаточно устаревшем коде Award, однако дополнена такой полезной технологией как Hybrid EFI, которая обеспечивает поддержку накопителей объемом свыше 3 ТБ.

Опции, необходимые для тонкой настройки системы, сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.

Настройки, необходимые для разгона и тюнинга системы, сведены таблицу:

Параметр	Название меню	Диапазон	Шаг
Процессорные технологии	C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach
Процессорный множитель	CPU Clock Ratio	16 – 37	1
Ограничение по мощности	Turbo Power Limit	0 – 1000 Вт	1
Ограничение по току	Core Current Limit	0 – 500 А
Частота системной шины, МГц	BCLK/DMI/PEG Frequency	80 – 200 МГц	0,1
Делитель для памяти	System Memory Multipllier (SPD)	8, 10.66, 13.33
Задержки ОЗУ		CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, tRD
Напряжение на процессоре, В	CPU Vcore	0,750 – 1,7 В	0,005
Напряжение на шине QPI/Vtt, В	QPI/Vtt Voltage	0,9 – 1,5 В	0,02
Напряжение питания ФАПЧ	CPU PLL	1,52 – 2,58 В	0,02 В
Напряжение на чипсете	PCH Core	0,90 – 1,50 В	0,02 В
Отклонение напряжения на встроенном графическом ядре	Graphics DVID	-0,320 до +0,640 В	0,01 В
Напряжение на модулях памяти, В	DRAM Voltage	1,1 – 2,4 В	0,02 В

В подразделах Advanced Frequency Settings, Advanced Memory Settings и Advanced Voltage Settings собраны соответственно настройки процессора и интегрированного в него графического ядра, регулировки системной памяти и настройки питания. В целом, хотя специфика набора логики Intel H67 Express и не предполагает проведение на плате разгонных экспериментов, имеющихся настроек и доступного диапазона их изменения во всех трех подразделах достаточно, чтобы всё-таки немного увеличить производительность системы.

Пункт раздела MB Intelligent Tweaker (M.I.T.) под названием Advanced CPU Core Features, позволяет осуществлять разгон процессора путем увеличения турбо-множителя, а также управлять процессорными технологиями.

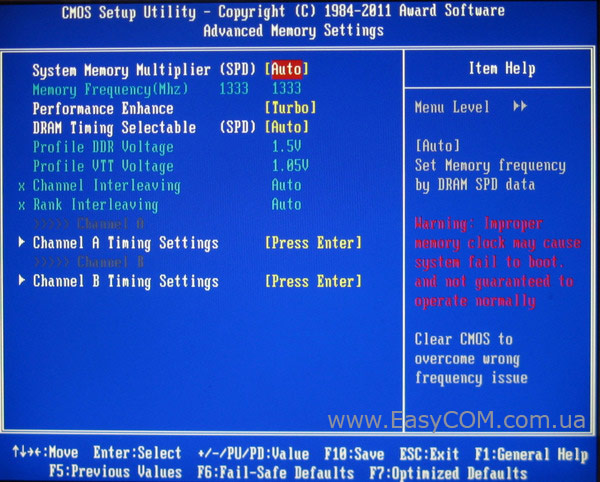

При необходимости, в подразделе Advanced Memory Settings можно получить доступ к регулировкам задержек памяти.

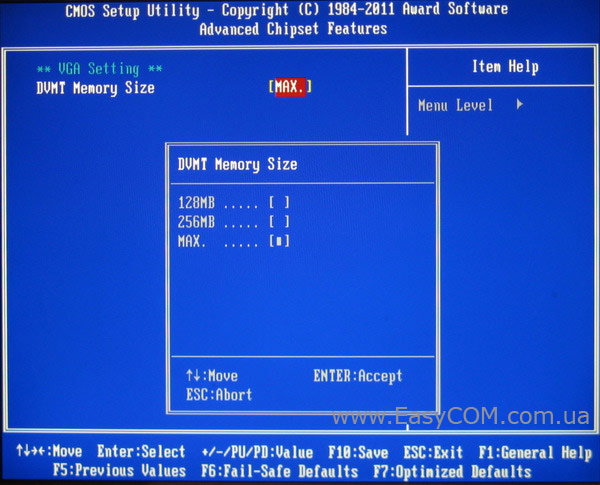

В подпункте Advanced Chipset Features можно указать количество памяти, выделяемое встроенному видеоадаптеру.

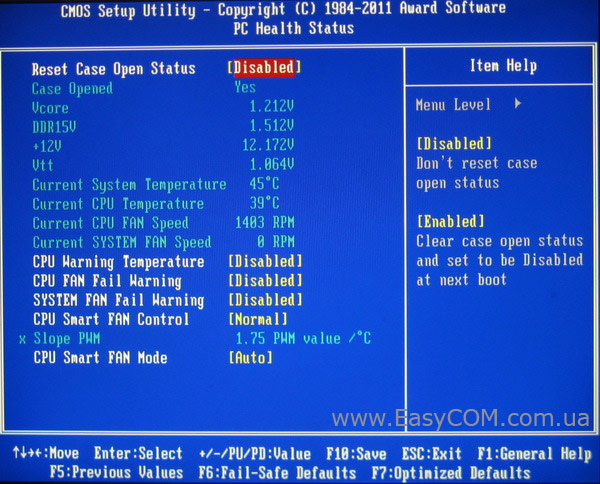

В разделе мониторинга «PС Health Status» можно следить за:

• температурой материнской платы и процессора;
• скоростью вращения процессорного кулера и корпусного вентилятора;
• напряжением на ядре процессора, встроенном контролере памяти (Vtt), оперативной памяти;
• напряжением на линии питания +12В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control, которая имеет четыре режима интенсивности.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

Процессор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

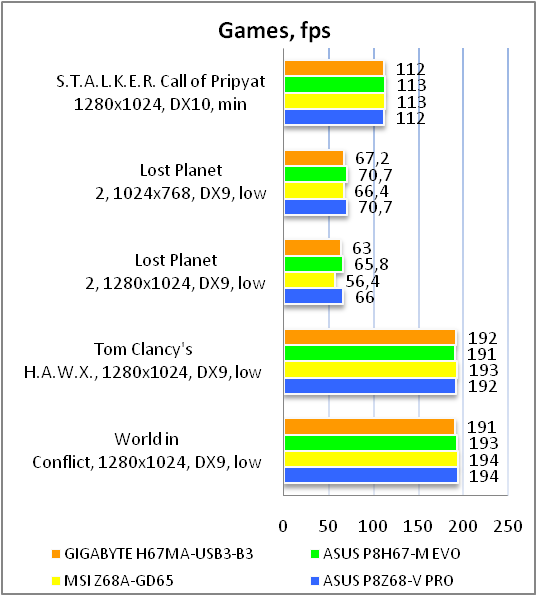

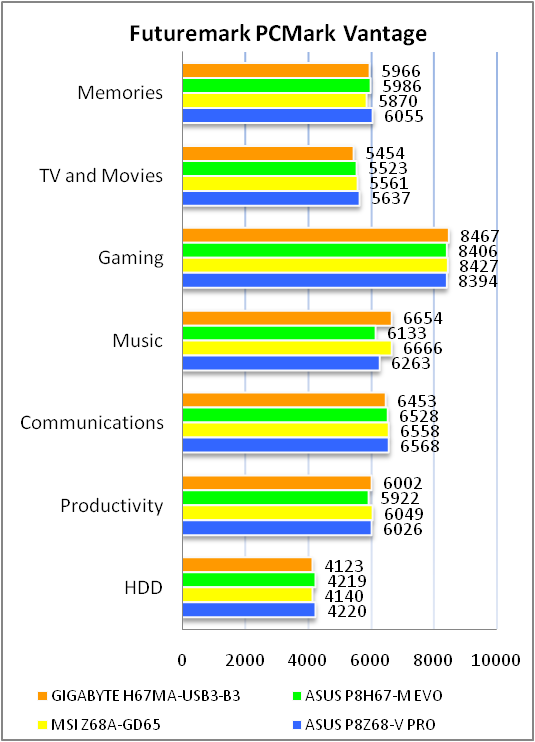

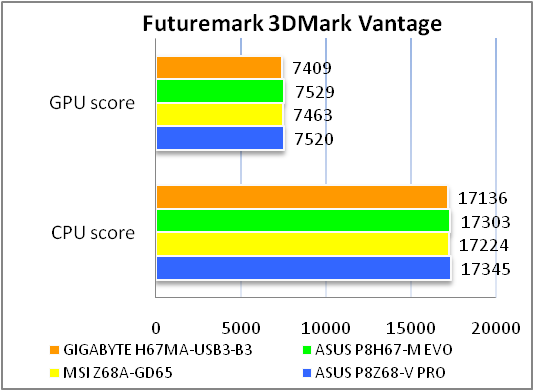

Результаты тестов с дискретным видеоадаптером:

Результаты тестов с интегрированным видеоадаптером:

В процессе тестирования GIGABYTE GA-H67MA-USB3-B3 показала производительность на уровне с конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC889

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.19, -0.23	Хорошо
Уровень шума, дБ (А)	-91.8	Очень хорошо
Динамические диапазон, дБ (А)	91.8	Очень хорошо
Гармонические искажения, %	0.0029	Отлично
Гармонические искажения + шум, дБ(A)	-69.4	Средне
Интермодуляционные искажения + шум, %	0.041	Хорошо
Взаимопроникновение каналов, дБ	-82.8	Очень хорошо
Интермодуляции на 10 кГц, %	0.033	Хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.06, -0.14	Очень хорошо
Уровень шума, дБ (А)	-94.6	Очень хорошо
Динамические диапазон, дБ (А)	94.6	Очень хорошо
Гармонические искажения, %	0.0019	Отлично
Гармонические искажения + шум, дБ(A)	-87.0	Хорошо
Интермодуляционные искажения + шум, %	0.0061	Отлично
Взаимопроникновение каналов, дБ	-81.8	Очень хорошо
Интермодуляции на 10 кГц, %	0.0065	Отлично
Общая оценка		Очень хорошо

Звуковой кодек Realtek ALC889, интегрированный на данной плате, получил в тестировании общую оценку «очень хорошо», а значит, обладает достаточно высоким качеством воспроизведения. Качество звукового тракта и поддержка 7.1-канального звука позволит собрать домашнюю мультимедийную систему для нетребовательного к звуку пользователя, хотя следует учитывать специфику подключения аналоговых многоканальных аудиосистем. Для настоящих же меломанов есть огромный выбор внешних звуковых карт.

Выводы

Материнская плата GIGABYTE GA-H67MA-USB3-B3 сочетающая в себе компактные размеры Micro-ATX решений, поддержку высокопроизводительных процессоров и высокое качество исполнения, а наличие всех необходимых портов позволит собрать качественную и надежную игровую систему среднего уровня либо универсальный домашний компьютер. Главным достоинством GIGABYTE GA-H67MA-USB3-B3 по сравнению с чуть более доступными платами на чипсете Intel H61 Express является «родная» поддержка двух портов SATA 6 Гбит/с, что особо актуально при использовании под системный раздел небольшого скоростного SSD-диска. Будучи построенной на «наборе логики» Intel H67 Express, данная плата не подходит для любителей ставить рекорды разгона процессоров, однако благодаря различным вариантам использования точно найдет своего покупателя. К неприятным особенностям можно отнести вызванные размером материнской платы неудобства, а именно: при установке второго графического адаптера доступ к трем из шести портов SATA может быть затруднен, основная видеокарта может перекрыть доступ к защелкам на слотах модулей памяти. При этом заявленная поддержка технологии ATI CrossFireX является больше маркетинговым ходом, т.к. слоты PCIEx16 могут функционировать лишь в ассиметричном режиме x16+x4. Кроме того, следует быть аккуратным при подключении накопителей вследствие невозможности жестко закрепить нижний правый угол, а также избегать использования многоканальных аналоговых аудиосистем, т.к. подключить и настроить их будет непросто.

Достоинства:

• надежный и эффективный узел питания;
• элементная база соответствует технологии Ultra Durable;
• функции DualBIOS и Hybrid EFI Technology;
• поддержка USB 3.0;
• наличие портов SATA 6 Гбит/с;
• поддержка технологии ATI CrossFireX;
• приемлемая стоимость;
• качественный звуковой кодек Realtek ALC889.

Особенности:

• Скромная комплектация;
• Отсутствует поддержка eSATA;
• Неудобное подключении многоканальных аналоговых аудиосистем.
