Обзор и тестирование материнской платы GIGABYTE GA-H81M-D2V

25-12-2013

Выбор материнской платы - процесс очень непростой, ведь она является основой вашей будущей системы, как фундамент при постройке здания, поэтому здесь приходится учитывать очень много параметров. Например, на фундаменте для постройки одно-двухэтажного коттеджа нельзя строить высотное здание или промышленный комплекс – основание просто не выдержит такой нагрузки, но и на основе под небоскреб строить «лачугу» в пару этажей, мягко говоря, экономически нецелесообразно. Так и с компьютерами – базировать систему для энтузиастов или заядлых геймеров на бюджетном изделии нельзя из-за больших нагрузок, но и собирать «офисного труженика» на основе продуктов Hi-End класса будет бессмысленной тратой средств. И рассуждения о том, что если материнская плата рассчитана на работу в игровой системе или имеет своей целевой аудиторией любителей оверклокинга, то и в бюджетном компьютере она будет более производительной и долговечной, в корне неверны. И мы попробуем вам это доказать в сегодняшнем обзоре бюджетного решения GIGABYTE GA-H81M-D2V, основанного на самом доступном наборе системной логики Intel 8-й серии - Intel H81 Express.

GIGABYTE GA-H81M-D2V

Спецификация материнской платы GIGABYTE GA-H81M-D2V:

Производитель

GIGABYTE

Модель

GA-H81M-D2V

Чипсет

Intel H81 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium / Intel Celeron в исполнении LGA1150

Используемая память

DDR3 1600 / 1333 МГц

Non-ECC, Un-buffered Memory

Поддержка двухканального режима работы памяти

Подсистема памяти

2 x 240-контактных DIMM-модуля общим объемом до 16 ГБ

Графические интерфейсы

DVI-D, максимальное разрешение 1920 x 1200

D-Sub, поддержка максимального разрешения 1920 x 1200

Максимальный объем используемой памяти – 1 ГБ

Аудиоподсистема

2 / 4 / 5.1 / 7.1-канальный High Definition Audio-кодек Realtek ALC887

Сетевой LAN-интерфейс

Гигабитный сетевой LAN-контроллер Realtek 8111F

Разъемы для плат расширения

1 х PCI Express 2.0 x16 (функционирует в режиме x16)

2 x PCI Express x1

Дисковая подсистема

2 х SATA 6 Гбит/с (порты SATA3_0~SATA3_1)

2 x SATA 3 Гбит/с (порты SATA2_2~SATA2_3)

Интерфейсы USB

Intel H81 Express:

6 х USB 2.0 (2 - на задней панели, 4 - на системной плате)

2 х USB 3.0 (подключение на материнской плате)

VIA VL805:

4 х USB 3.0 (подключение на интерфейсной панели)

Внутренние порты I/O

1 х разъем для подключения LPT-порта на выносной планке

1 х 24-контактный ATX-разъем

1 х 8-контактный разъем питания ATX12V

1 х разъем для вентилятора ЦП

1 х разъем фронтальной панели

1 х аудиоразъем передней панели

1 х разъем для подключения системного вентилятора

1 x разъем USB 3.0 (подключение до 2-х портов)

2 х разъема USB 2.0 (подключение до 4-х портов)

1 х перемычка для сброса CMOS

2 х SATA 3 Гбит/с

2 x SATA 6 Гбит/с

Внешние порты I/O

1 х RJ45 (LAN)

4 x USB 3.0

2 х USB 2.0

1 х DVI-D

1 х D-Sub

3 х аудиоразъема (Вход / Выход / Микрофон)

1 х COM

1 х PS/2 (клавиатура или мышь)

BIOS

2 x 64 Мбит ПЗУ

Лицензионный EFI BIOS компании AMI

PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Поддержка DualBIOS

Фирменные функции и технологии

@BIOS

On/OFF Charge

Q-Flash

EZ Setup

Xpress Install

EasyTune

USB Blocker

APP Center

Форм-фактор

Габариты

microATX

226 x 174 мм

Сайт производителя

GIGABYTE
Обновления BIOS и драйверов можно скачать со страницы поддержки



Все цены на Gigabyte+GA-H81M-D2V

Дизайн и особенности

GIGABYTE GA-H81M-D2V

Материнская плата GIGABYTE GA-H81M-D2V упакована в коробку из плотного картона с качественной полиграфией. Стиль оформления одинаковый для всей линейки продуктов на наборе системной логики Intel 8–й серии: на темном основном фоне хорошо выделяются цветные надписи и логотипы, поэтому не заметить их просто невозможно. Название модели занимает всю центральную часть упаковки, а нижний край привлекает внимание большим красочным логотипом фирменной концепции Ultra Durable 4 PLUS, которая включает в себя фирменные технологии:

  • Ultra Performance – на плате используются только твердотельные конденсаторы с повышенным сроком службы и полевые транзисторы с пониженным сопротивлением канала в открытом состоянии;
  • Ultra Safe – для обеспечения безопасности прошивки BIOS на плате реализована фирменная технология DualBIOS, благодаря которой поврежденный микрокод основной микросхемы автоматически восстанавливается из второй дублирующей флеш-памяти.

GIGABYTE GA-H81M-D2V

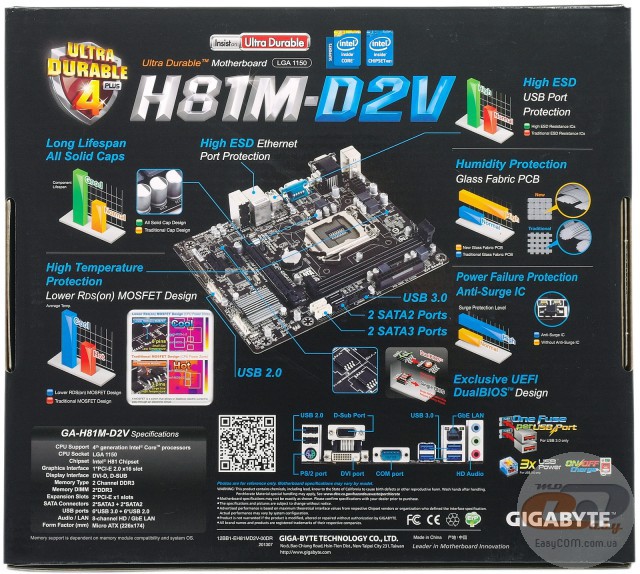

Обратная сторона упаковки привлекает внимание большой фотографией изделия, расположенной по центру, с выносным описанием примененных на плате эксклюзивных технологий. Дополнительно к этой информации в нижней части расположена небольшая табличка с краткой спецификацией и схематическое изображение интерфейсной панели, что суммарно позволяет получить полное представление о возможностях решения GIGABYTE GA-H81M-D2V.

GIGABYTE GA-H81M-D2V

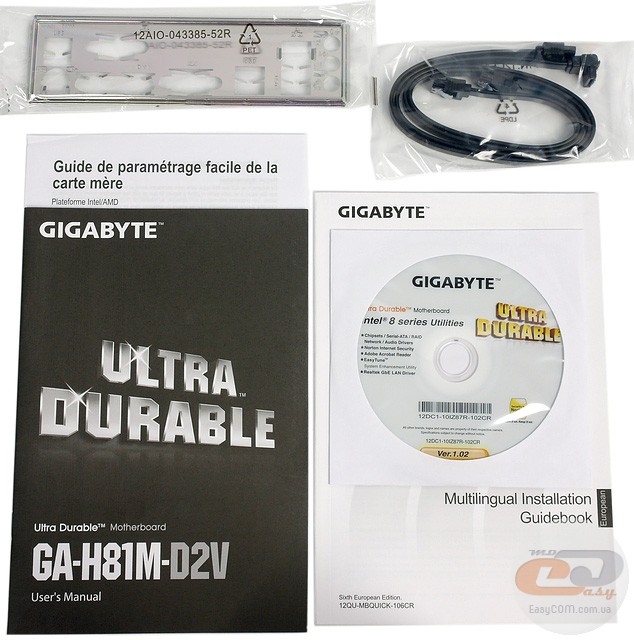

Открыв коробку, кроме самой материнской платы GIGABYTE GA-H81M-D2V вы найдете:

  • два кабеля SATA;
  • заглушку для интерфейсной панели;
  • диск, содержащий драйвера и ПО;
  • комплект документации, состоящий из руководства пользователя и инструкции по быстрой сборке системы.

Комплект поставки достаточный для начала работы. Его можно назвать стандартным для бюджетных решений.

GIGABYTE GA-H81M-D2V

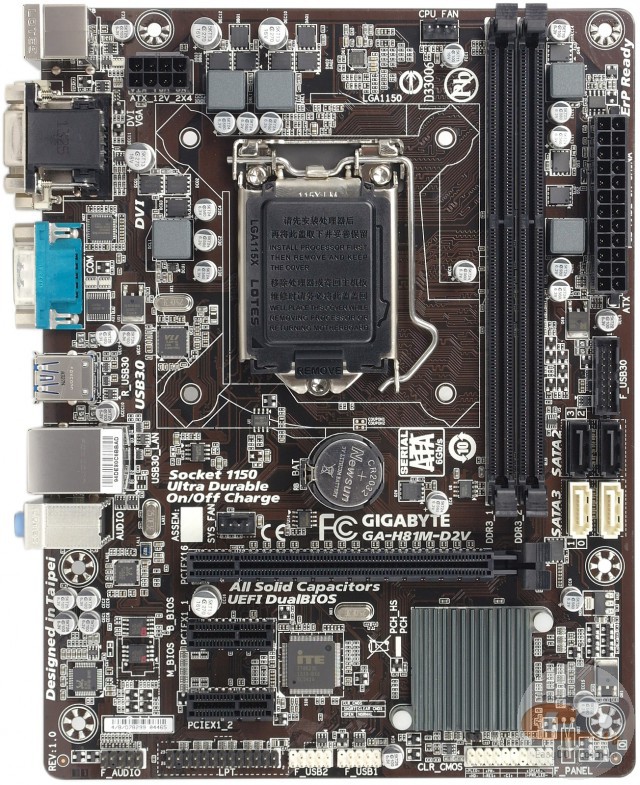

Материнская плата GIGABYTE GA-H81M-D2V выполнена в формате microATX на качественном текстолите, покрытом темно-коричневым лаком. Согласно концепции Ultra Durable 4 PLUS, на изделии установлены только надежные конденсаторы с твердым электролитом, что обеспечит долгую и стабильную работу системы. Замечаний к качеству пайки и размещению компонентов на PCB не имеется: все находится «на своем месте».

GIGABYTE GA-H81M-D2V

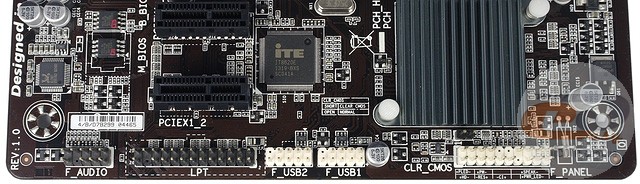

По нижнему краю решения GIGABYTE GA-H81M-D2V расположены: колодка для подключения звуковых разъемов фронтальной панели; разъем LPT, подключаемый при помощи специальной выносной планки; два 9-штырьковых коннектора для подключения до четырех портов USB 2.0 (по два порта на коннектор) и разъем системной панели. Перемычка для сброса настроек BIOS находится над системным разъемом и практически вплотную прижата к радиатору чипсета, что несколько затрудняет к ней доступ. Но поскольку обнулять настройки BIOS приходится крайне редко, то существенным недостатком такое расположение джампера назвать нельзя.

GIGABYTE GA-H81M-D2V

Дисковая подсистема базируется на возможностях набора системной логики Intel H81 Express и состоит из четырех интерфейсов SATA: двух портов SATA 6 Гбит/с (выделенных белым цветом) и двух портов SATA 3 Гбит/с (с разъемами черного цвета). Правее расположен 19-контактный разъем для подключения двух портов USB 3.0, за работу которых также отвечает набор системной логики.

GIGABYTE GA-H81M-D2V

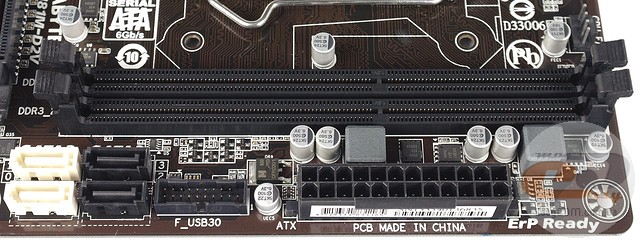

Вверху правого края модели GIGABYTE GA-H81M-D2V расположен 24-контактный разъем основного питания и однофазный импульсный стабилизатор, обеспечивающий питающим напряжением модули ОЗУ. Принимая во внимание высокую энергоэффективность памяти стандарта DDR3, мы можем смело утверждать, что качественно выполненной однофазной схемы питания будет вполне достаточно для работы модулей RAM даже в режиме разгона.

GIGABYTE GA-H81M-D2V

Установка оперативной памяти стандарта DDR3-1333 / 1600 возможна в два 240-контактных DIMM-разъема, а максимальный адресуемый объем составляет 16 ГБ. Поскольку слотов для установки модулей памяти всего два, мы рекомендуем заранее определиться с необходимым объемом ОЗУ, ведь дальнейшее его увеличение может оказаться проблематичным или потребует дополнительных финансовых затрат.

GIGABYTE GA-H81M-D2V

Подача питающего напряжения на центральный процессор реализована по 3-фазной схеме, работающей под управлением ШИМ-контроллера Intersil ISL95812, а в качестве силовых элементов применены транзисторы ON Semiconductor 4C06N. Этой схемы будет вполне достаточно для подачи стабильного опорного питающего напряжения на любой процессор Intel 4-го поколения в номинальных режимах работы. Приятно отметить, что на материнской плате GIGABYTE GA-H81M-D2V установлен надежный 8-контактный разъем дополнительного питания ATX12V, что на бюджетных решениях встречается нечасто.

GIGABYTE GA-H81M-D2V

Обратная сторона PCB примечательна только металлической опорной пластиной под разъемом Socket LGA1150, которая предохраняет текстолит от изгибания излишне тугим креплением процессорного кулера.

GIGABYTE GA-H81M-D2V

На материнской плате GIGABYTE GA-H81M-D2V в дополнительном охлаждении нуждается только микросхема набора системной логики Intel H81 Express, на которую производитель установил небольшой низкопрофильный алюминиевый радиатор. Крепление выполнено стандартно для бюджетных моделей - при помощи подпружиненных пластиковых клипс. Во время тестирования температура радиатора не превысила 45,1°С, что для такой «крошки» является средним результатом.

GIGABYTE GA-H81M-D2V

Возможности расширения на изделии GIGABYTE GA-H81M-D2V ограничены форм-фактором печатной платы (microATX) и состоят из следующих слотов: PCI Express 2.0 x16 и двух PCI Express 2.0 x1. Разъем PCI Express x16 получает свои линии передачи данных от центрального процессора, а слоты PCI Express x1 используют линии от чипсета.

GIGABYTE GA-H81M-D2V

Порты COM и LPT, интерфейс PS/2 и функции системного монитора обслуживаются контроллером Multi I/O ITE IT8620E. Работа порта DVI-D для вывода изображения на интерфейсной панели осуществляется при помощи контроллера ASMedia ASM1442. Еще одной микросхемой, расширяющей возможности материнской платы GIGABYTE GA-H81M-D2V, является хост-контроллер VIA VL805, который обслуживает четыре порта USB 3.0 на интерфейсной панели.

GIGABYTE GA-H81M-D2V

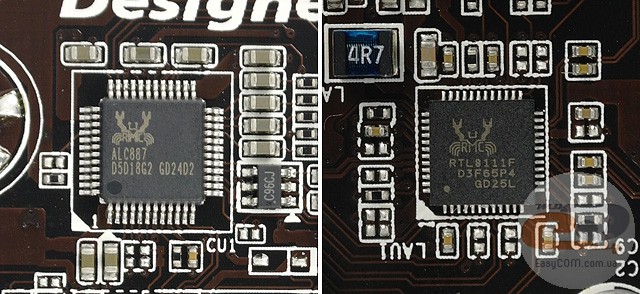

В качестве интегрированного звукового решения инженеры тайваньской компании применили 8-канальный High Definition Audio-кодек Realtek ALC887, который хоть и немного морально устарел, но при правильно выполненной обвязке показывает хорошие результаты в тестах. Подключение по сети LAN возможно со скоростью до 1000 Мбит/с и обслуживается популярным специализированным контроллером Realtek RTL8111F. А для гибкого управления сетевыми ресурсами используется фирменная утилита LAN Optimizer.

GIGABYTE GA-H81M-D2V

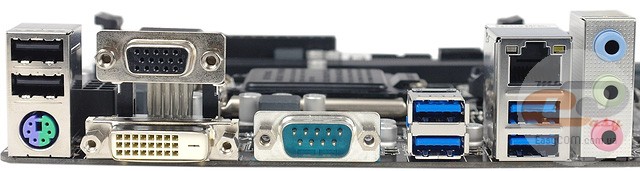

На интерфейсную панель материнской платы GIGABYTE GA-H81M-D2V выведены следующие порты ввода-вывода:

  • комбинированный разъем PS/2 для подключения клавиатуры или мышки;
  • два порта USB 2.0;
  • разъем VGA;
  • разъем DVI-D;
  • COM-порт;
  • четыре порта USB 3.0, выделенные синим цветом;
  • разъем RJ45 для подключения к сети LAN;
  • три разъема для подключения многоканальной звуковой системы.

Очень хорошая и функциональная панель, на которой в большом количестве представлены порты USB, присутствует два видеоинтерфейса, а также имеется актуальный для офисных и промышленных систем COM-порт. Конечно, подключение многоканальной акустики будет немного неудобным, но этот факт не является чем-то критичным в компьютере такого класса. Ну а тем, кому важнее другие видеоинтерфейсы или улучшенное подключение многоканального звука следует обратить внимание на иные продукты, поскольку в линейке бюджетных решений компании GIGABYTE есть изделия «на любой вкус».

GIGABYTE GA-H81M-D2V

Подключение активных средств охлаждения возможно к двум 4-контактным разъемам. Один коннектор предназначен для вентилятора процессорного кулера, а второй - для системной вертушки. Этого должно быть достаточно для обеспечения приемлемой температуры внутри корпуса.

UEFI BIOS

GIGABYTE GA-H81M-D2V

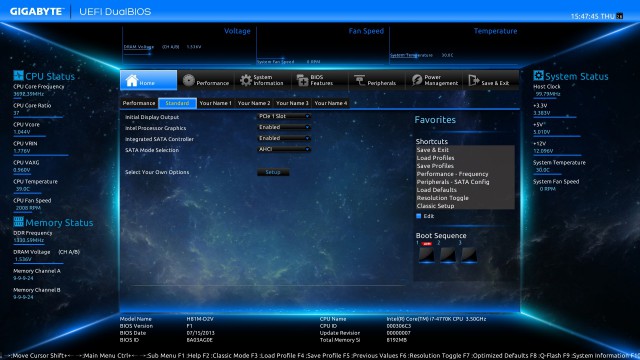

Материнская плата GIGABYTE GA-H81M-D2V оборудована лицензированным UEFI BIOS, основанном на микрокоде компании AMI. Изделия с такой фирменной графической оболочкой уже неоднократно бывали в нашей тестовой лаборатории, поэтому мы в очередной раз подтверждаем, что это очень удачное решение. В нем все выглядит просто, интуитивно понятно и наглядно.

GIGABYTE GA-H81M-D2V

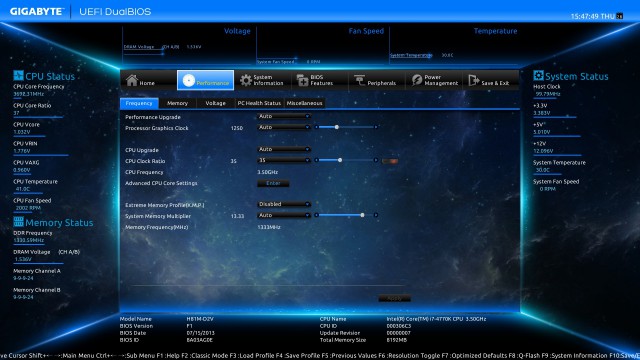

Вкладка «Performance» содержит в себе все настройки, влияющие на производительность системы. Для удобства пользователей они разнесены по соответствующим меню, первое из которых называется «Frequency». Здесь собрано все, что связано с частотой работы компонентов.

GIGABYTE GA-H81M-D2V

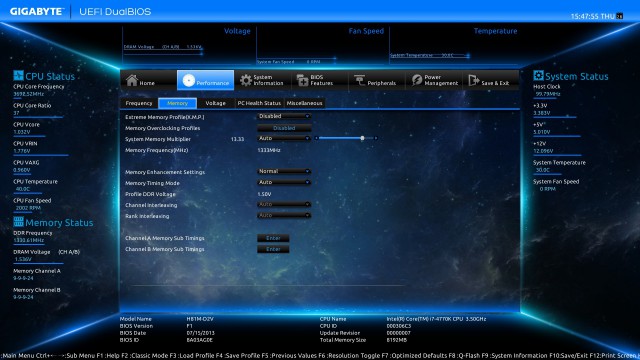

Для оптимизации работы оперативной памяти служит меню «Memory». Вы можете оптимизировать работу ОЗУ при помощи уже готовых профилей или настроить все необходимые параметры (частоту, тайминги и подтайминги) вручную, причем с временными задержками это можно делать для каждого канала в отдельности.

GIGABYTE GA-H81M-D2V

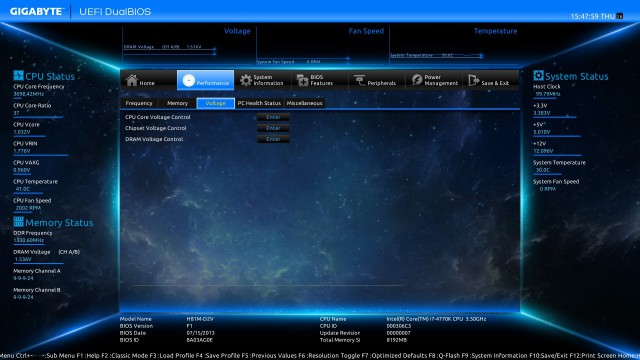

Вкладка «Voltage» позволяет изменять питающие напряжения на ЦП, чипсете и модулях памяти. Для удобства мы объединили изменяемые параметры в результирующей таблице.

Таблица изменяемых параметров:

Параметр

Название пункта меню

Диапазон

Шаг

Частота интегрированного GPU, МГц

Processor Graphics Clock

400 – 4000

50

Множитель ЦП

СPU Clock Ratio

8 – 80

1

Множитель ОЗУ

System Memory Multiplier

8 – 16

2,66

Тайминги памяти

Timing Settings

Полный набор таймингов и подтаймингов для каждого канала



Напряжение на ЦП, В

CPU VRIN Voltage

1,700 – 1,900

0,001

Напряжение на ядрах ЦП, В

CPU Vcore

0,900 – 1,200

0,001

Напряжение на интегрированном графическом процессоре, В

CPU Graphics Voltage

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Изменение напряжения на системном агенте, В

CPU System Agent Voltage

-0,100 – 0,100

0,001

Изменение напряжения на аналоговых модулях ЦП, В

CPU I/O Analog Voltage

-0,100 – 0,100

0,001

Изменение напряжения на цифровых модулях ЦП, В

CPU I/O Digital Voltage

-0,100 – 0,100

0,001

Напряжение на чипсете, В

PCH Core

0,950 – 1,150

0,005

Напряжение на модуле I/O чипсета, В

PCH IO

1,400 – 1,600

0,005

Напряжение на модулях памяти, В

DRAM Voltage

1,160 – 1,700

0,020

GIGABYTE GA-H81M-D2V

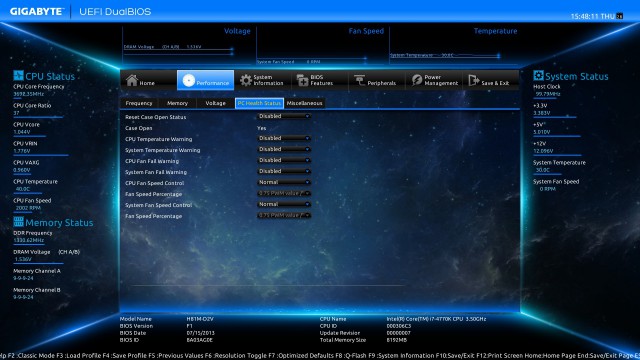

Поскольку оперативные данные системного монитора постоянно отображаются на экране, то в меню «PC Health Status» оставили только управление вентиляторами и сигнализацию, которая сообщит вам о превышении заданной вами температуры центрального процессора или системной платы, а также о снижении скорости вращения вертушек ниже допустимого минимума.

GIGABYTE GA-H81M-D2V

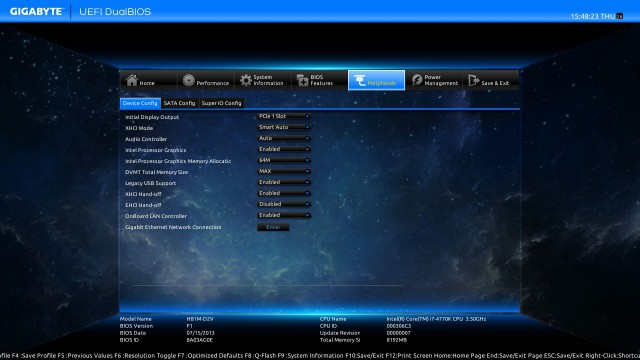

Управление интегрированным на материнскую плату GIGABYTE GA-H81M-D2V оборудованием осуществляется через вкладку «Peripherals».

Разгон

GIGABYTE GA-H81M-D2V

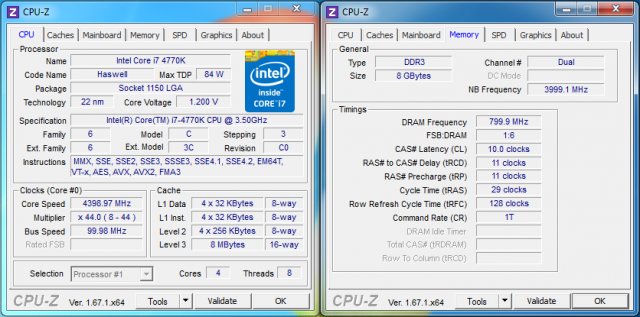

Мы решили проверить работу функции автоматического разгона в BIOS. В режиме «20% upgrade» разгон системы прошел без проблем и, как вы видите, позволил повысить номинальную тактовую частоту тестового процессора Intel Core i7-4770K с 3,5 ГГц до 4,3 ГГц, что составляет приблизительно 23%. При этом скорость работы модулей оперативной памяти увеличилась до 800 МГц (DDR3-1600).

GIGABYTE GA-H81M-D2V

Автоматический оверклокинг в режиме «40% upgrade» тоже прошел без замечаний и позволил повысить скорость работы используемого ЦП до 4,4 ГГц при напряжении всего 1,2 В. Таким образом, прирост составил 25,7%. Модули же оперативной памяти работали на частоте 800 МГц (DDR3-1600). При попытке использовать другие предустановленные режимы для автоматической оптимизации параметров, система не запускалась. Поскольку это бюджетное решение вообще не предназначено для оверклокинга, поэтому любая возможность автоматического увеличения производительности системы является приятным бонусом.

GIGABYTE GA-H81M-D2V

Используя пункт меню BIOS «CPU upgrade», который увеличивает только частоту ЦП, мы увеличили скорость работы нашего тестового CPU до 4500 МГц. Прекрасный результат, достойный похвалы, который позволяет нам сделать однозначный вывод, что функция автоматического разгона в BIOS работает довольно эффективно. Она реально позволяет немного увеличить производительность своей системы даже неопытным пользователям, а не просто является «дополнительными пунктами в меню».

GIGABYTE GA-H81M-D2V

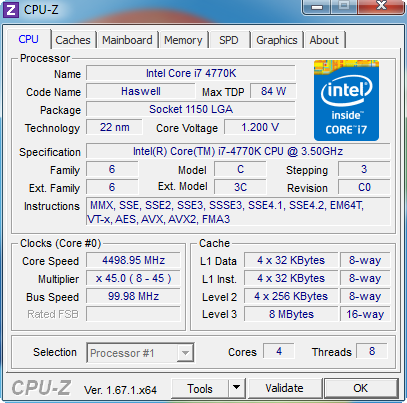

При ручном разгоне мы смогли добиться результата 4,6 ГГц при напряжении 1,2 В, что, опять же, учитывая бюджетную направленность изделия GIGABYTE GA-H81M-D2V, является просто превосходным результатом.

Утилиты

Компания GIGABYTE заботится о пользователях, обеспечивая даже свои бюджетные решения поддержкой фирменной утилиты EasyTune, и модель GIGABYTE GA-H81M-D2V не стала исключением.

GIGABYTE GA-H81M-D2V

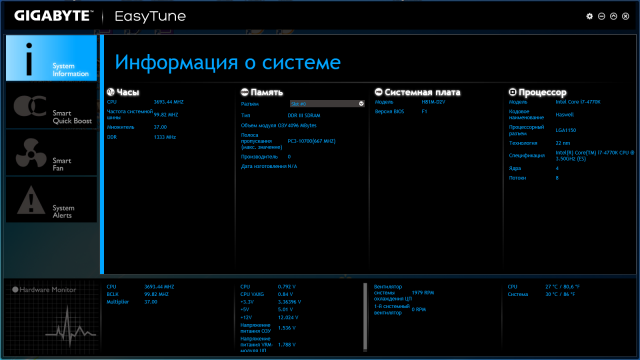

Стартовая вкладка «System Information» в основном окне предоставляет полную информацию о вашей системе, а под ним выводятся оперативные данные системного монитора, который, стоит это отметить, присутствует во всех вкладках.

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

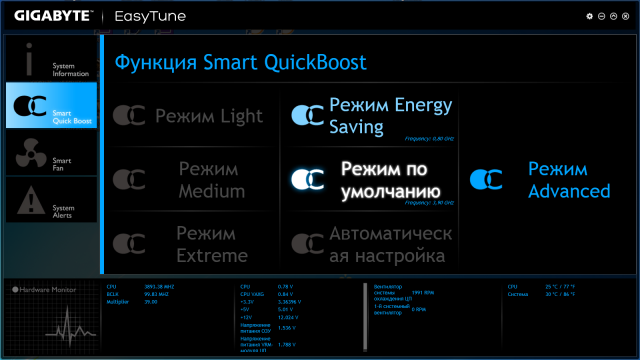

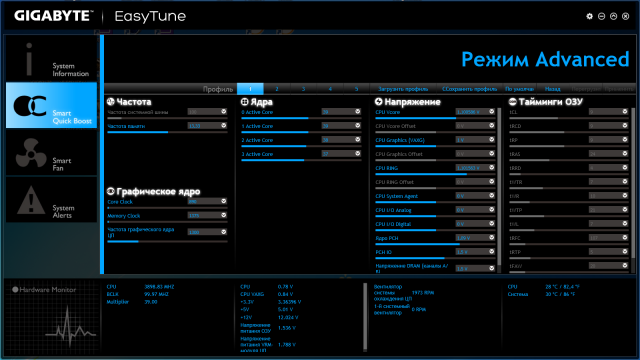

Перейдя в меню «Smart Quick Boost» вы получите возможность настроить производительность вашей системы. Для этого вы можете выбрать один из готовых профилей или оптимизировать работу ПК вручную (выбор способа оптимизации остается за вами).

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

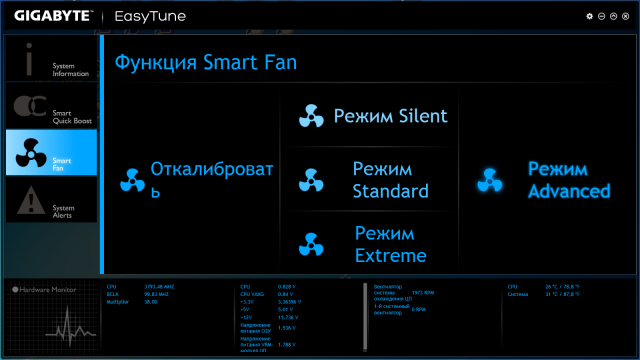

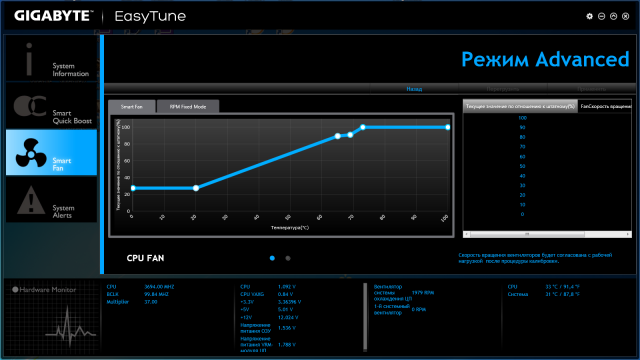

Для снижения шума от работающего компьютера служит меню «Smart Fan», позволяющее задать режим работы используемых вентиляторов в зависимости от температуры. Здесь вам также предоставляется выбор между готовыми автоматическими алгоритмами и возможностью создать свой режим работы вручную при помощи удобного графического интерфейса.

GIGABYTE GA-H81M-D2V

Переключившись на меню «System Alerts» вы сможете настроить систему оповещения при выходе указанных вами параметров за заданные рамки. Частоту опроса значений контролируемых параметров вы можете менять в довольно широком диапазоне.

GIGABYTE GA-H81M-D2V

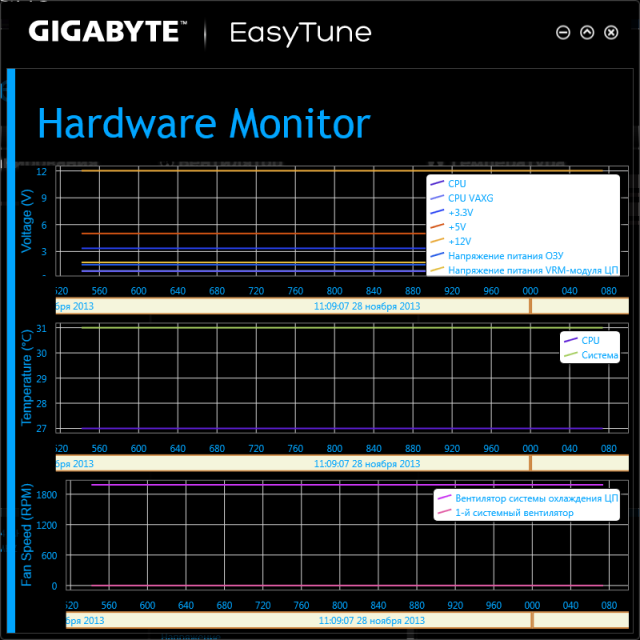

В утилите EasyTune встроен удобный отдельный системный монитор, который при помощи графиков позволяет контролировать изменение температур, скорости вращения вентиляторов и напряжений на важных компонентах и основных линиях питания за последний промежуток времени.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-H81M-D2V использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Устройство видеозахвата

AVerMedia Live Gamer Portable

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

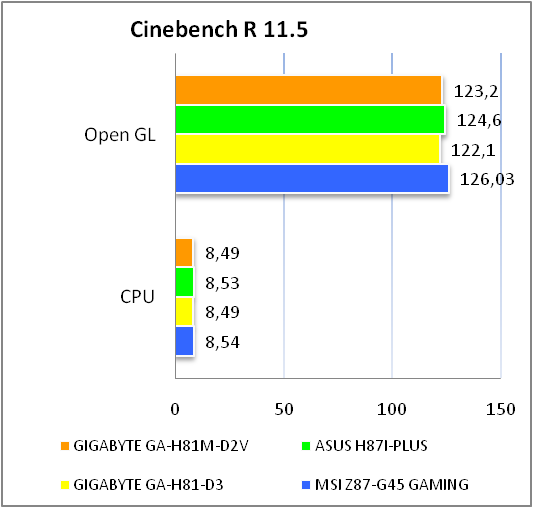

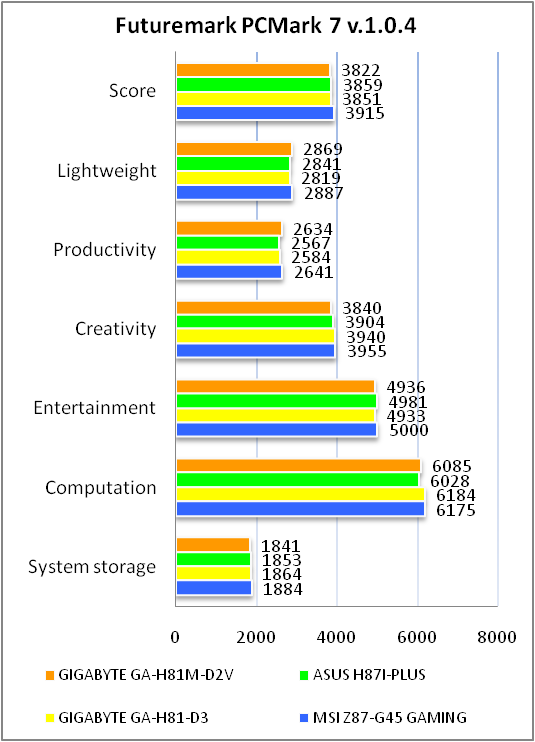

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

GIGABYTE GA-H81M-D2V

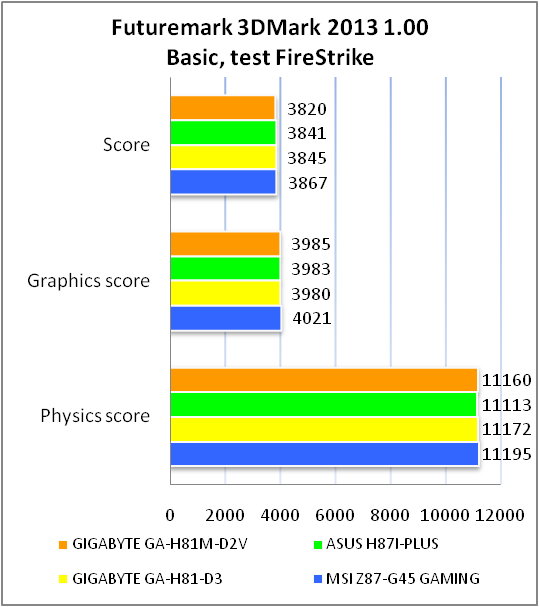

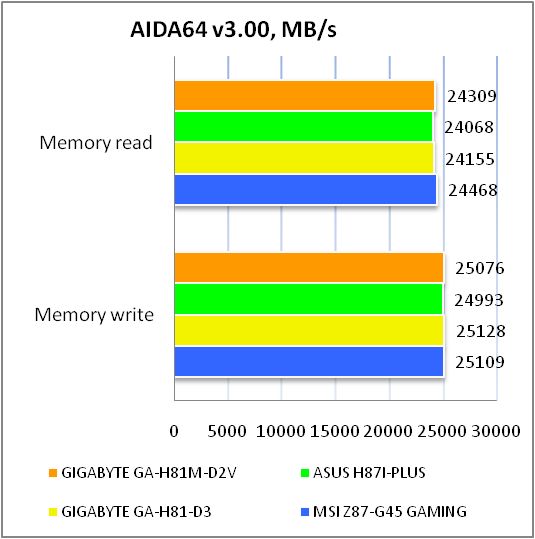

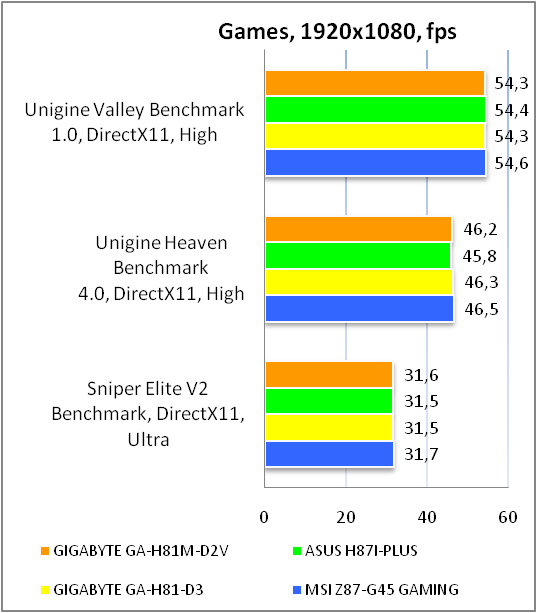

При номинальных режимах работы материнская плата GIGABYTE GA-H81M-D2V показывает очень высокую производительность, ни в чем не уступая другим изделиям, основанным даже на более функциональных наборах системной логики Intel 8-й серии. Качественно выполненная разводка компонентов на печатной плате и хорошо отлаженная версия прошивки BIOS позволяют этому решению компании GIGABYTE на равных конкурировать с более дорогими продуктами.

Тестирование звукового тракта на основе кодека Realtek ALC887

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, +0.01

Отлично

Уровень шума, дБ (А)

-85.5

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0037

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.7

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-85.4

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.08, -0.00

Отлично

Уровень шума, дБ (А)

-90.2

Очень хорошо

Динамический диапазон, дБ (А)

90.4

Очень хорошо

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.0

Средне

Интермодуляционные искажения + шум, %

0.014

Очень хорошо

Взаимопроникновение каналов, дБ

-83.0

Очень хорошо

Интермодуляции на 10 кГц, %

0.012

Очень хорошо

Общая оценка



Очень хорошо

Качества звучания интегрированного звукового решения Realtek ALC887 будет более чем достаточно для большинства пользователей, ведь оценку «Очень хорошо» тестовые программы ставят крайне неохотно и ее действительно необходимо заслужить. Похвала инженерам компании GIGABYTE за правильно выполненную обвязку микросхемы.

Выводы

Материнская плата GIGABYTE GA-H81M-D2V наглядно продемонстрировала нам, что бюджетные решения не уступают по своей производительности изделиям, основанным на более дорогих наборах системной логики Intel 8-й серии. Она также позволяет произвести небольшую оптимизацию параметров в ручном или автоматическом режиме, в зависимости от уровня знаний пользователя об оверклокинге. При этом надежность и долговечность продукта обеспечивается фирменной концепцией Ultra Durable 4 Plus, а стоимость готовой системы будет ниже, чем при использовании решений класса Hi-End.

Да, на базе материнской платы GIGABYTE GA-H81M-D2V не соберешь высокопроизводительную игровую станцию и не поставишь рекордов по разгону, но ведь она для этого и не предназначена. Основной приоритет ее использования – оборудование рабочих мест в офисе или торговых залах, а также простой домашний ПК для работы с пакетом офисных программ, серфинга по интернету и просмотра медиаконтента. Скажем даже больше – установка высокопроизводительного графического адаптера позволит превратить вашу систему в игровой компьютер начального или даже среднего уровня. И, если вы не энтузиаст или фанат компьютерных игр, вспомните о фундаменте и надстройке над ним – все должно быть сбалансировано и, возможно, решение GIGABYTE GA-H81M-D2V как раз является «золотой серединой», которую вы ищете.

Достоинства:

  • прекрасное соотношение цена/возможности;
  • концепция Ultra Durable 4 Plus;
  • технология DualBIOS;
  • качественная элементная база;
  • высокая производительность;
  • хороший разгонный потенциал;
  • поддержка фирменной утилиты EasyTune;
  • наличие портов COM и LPT;
  • качественный интегрированный звуковой кодек.

Особенности:

  • для подключения многоканальной звуковой системы необходимо задействовать звуковые разъемы передней панели.


Автор: Олег Рыжков

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMediaIntelSeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
