Обзор и тестирование материнской платы GIGABYTE GA-H97-HD3

13-11-2014

Не секрет, что доступные модели составляют львиную долю продаж многих компаний, поэтому вполне логично, что GIGABYTE продолжает расширять свой модельный ряд не только флагманскими устройствами, но и недорогими решениями, доступными большинству пользователей. Именно такой моделью является GIGABYTE GA-H97-HD3, для снижения конечной стоимости которой производитель решил отказаться от реализации интерфейсов SATA Express и M.2, а также использовал не флагманский чипсет Intel Z97, а Intel H97, что дало новинке поддержку пакета технологий Intel Small Business Advantage. Его наличие может привлечь к ней бизнес-аудиторию. Давайте же рассмотрим подробнее, какие возможности получат пользователи этой новинки.

GIGABYTE GA-H97-HD3

Спецификация материнской платы GIGABYTE GA-H97-HD3:

Производитель

GIGABYTE

Модель

GA-H97-HD3 (rev 1.0)

Чипсет

Intel H97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

1333 / 1600 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

x16

x16+x4

2 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel H97 поддерживает:

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC887

8-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на элементах подсистемы питания процессора

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x D-Sub

1 x DVI-D
1 х PS/2 (для подключения мышки либо клавиатуры)

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный)

3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x SATA 6 Гбит/с

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 х S/PDIF Out

1 х разъем COM

1 x разъем LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбит

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры

ATX

305 х 190 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-H97-HD3

Коробка, в которой поставляется материнская плата GIGABYTE GA-H97-HD3, выполнена из плотного и качественного картона, украшенного полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

  • Cool – в цепях питания используются высокоэффективные полевые транзисторы с низким тепловыделением, а также применяется улучшенный дизайн радиаторов подсистемы охлаждения.
  • Performance – новинка обладает поддержкой трех видеовыходов, включая HDMI с возможностью вывода изображения в разрешении 4096 х 2160 точек (4K Ultra HD), и гигабитным сетевым контроллером от компании Realtek.
  • Durable - подразумевает применение долговечных твердотельных конденсаторов и позолоченных контактов разъема ЦП.
  • Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличие защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

GIGABYTE GA-H97-HD3

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

GIGABYTE GA-H97-HD3

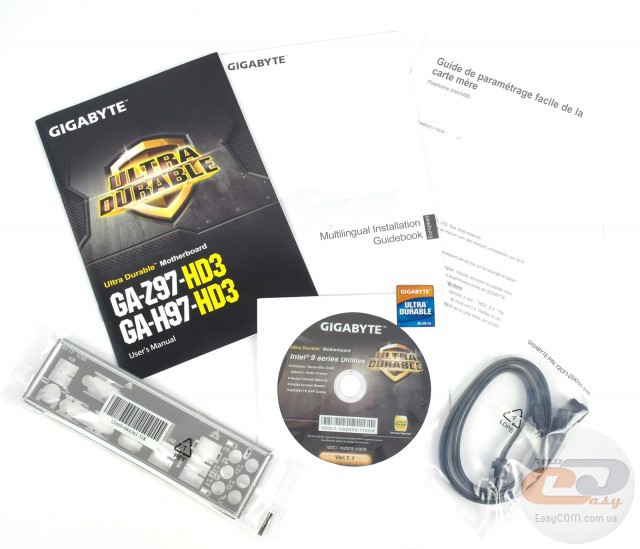

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили только два кабеля SATA, что вполне ожидаемо для доступного решения.

Дизайн и особенности платы

GIGABYTE GA-H97-HD3

В основе GIGABYTE GA-H97-HD3 лежит печатная плата формата ATX коричневого цвета с немного нестандартной шириной (190 мм). В ее дизайне стоит отметить яркое оформление радиаторов, особенно оригинальную форму одного из них, который отвечает за охлаждение силовых элементов подсистемы питания. В целом, несмотря на доступную стоимость, новинка вовсе не выглядит скучно и серо, что можно отнести к ее достоинствам.

Компоновка набортных элементов выполнена в соответствии с текущими канонами, однако один момент все же заслуживает особого внимания: использование габаритных карт расширения с интерфейсом PCI или PCI Express может частично перекрыть порты SATA.

GIGABYTE GA-H97-HD3

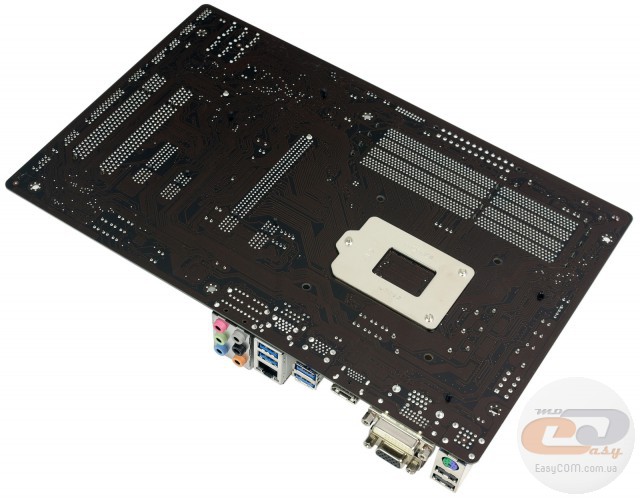

На обратной стороне печатной платы все также вполне привычно: в наличии опорная пластина процессорного разъема и пластиковые клипсы крепления радиаторов.

GIGABYTE GA-H97-HD3

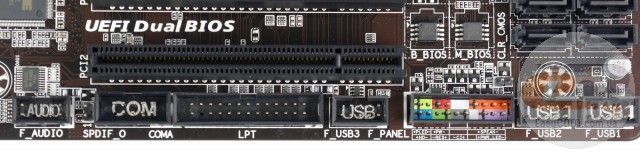

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порты COM и LPT, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов) и джампер для сброса CMOS. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели.

GIGABYTE GA-H97-HD3

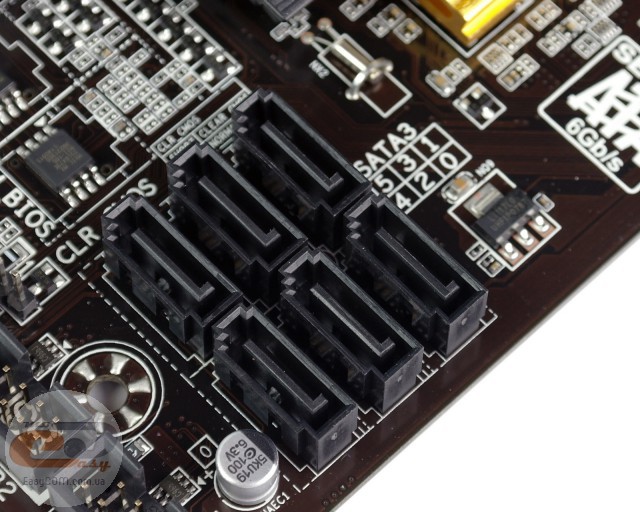

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, которые реализованы силами чипсета. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Отметим, что доступ к ним может быть затруднен из-за их перпендикулярного расположения, в случае установки габаритных плат расширения с интерфейсом PCI либо PCI Express.

GIGABYTE GA-H97-HD3

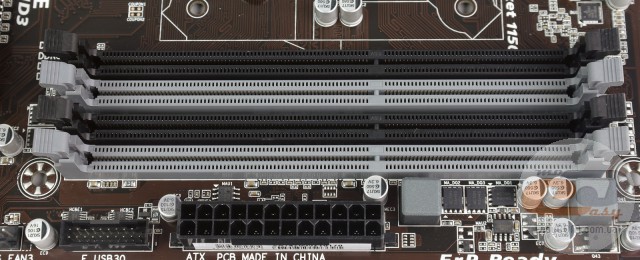

Материнская плата GIGABYTE GA-H97-HD3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего GIGABYTE GA-H97-HD3 может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

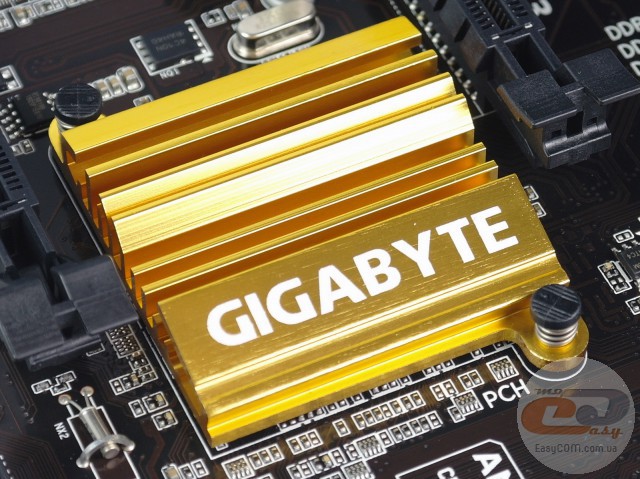

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H97, в то время как второй отвечает за охлаждение элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 45,5°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 43,1°C.

Несмотря на использование пластиковых клипс для крепления радиаторов, они обеспечивают надежное и весьма эффективное охлаждение ключевых компонентов.

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

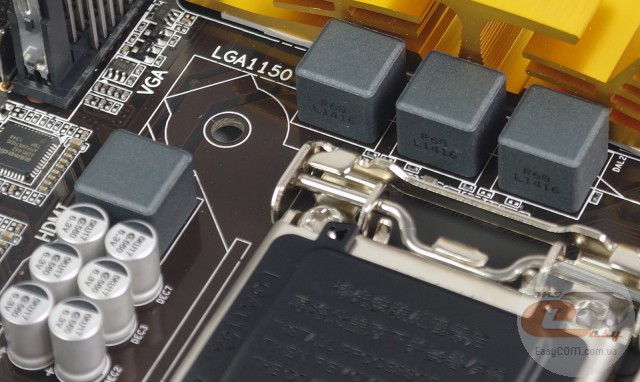

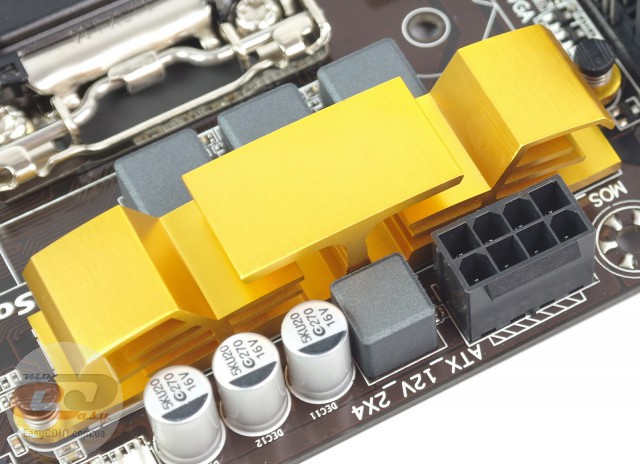

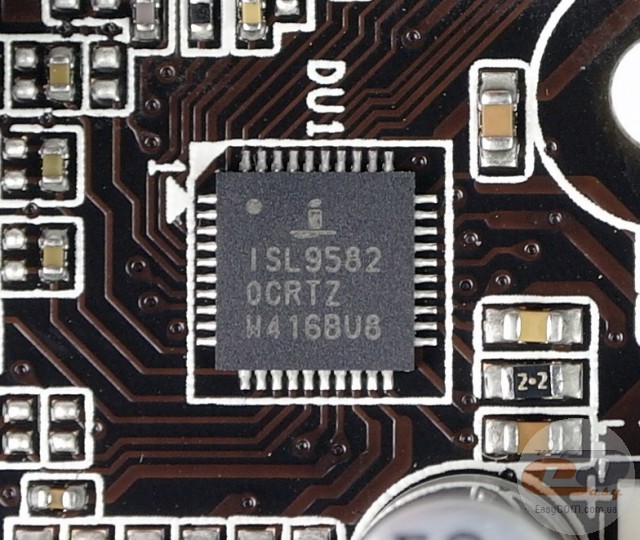

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

GIGABYTE GA-H97-HD3

Для расширения функциональности GIGABYTE GA-H97-HD3 у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16);
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (в режиме х4);
  5. PCI;
  6. PCI.

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов к процессору подключен только один, тогда как второй использует максимум четыре чипсетные линии PCI Express 2.0. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

Также отметим, что в связи с недостатком свободных чипсетных линий, слот PCI Express 2.0 x16 (x4) делит пропускную способность с двумя PCI Express 2.0 x1. Поэтому в случае установки в него платы, требующей для полноценной работы все четыре линии, разъемы PCI Express 2.0 x1 будут недоступны.

GIGABYTE GA-H97-HD3

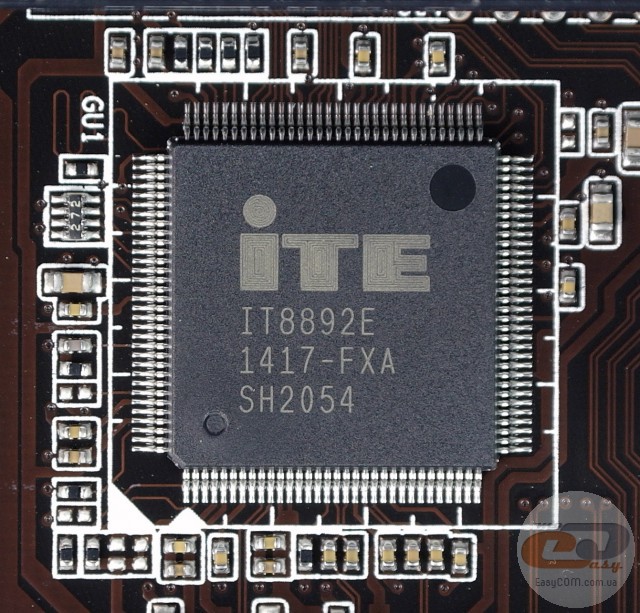

Поскольку набор системной логики Intel H97 не поддерживает шину PCI, то функционирование соответствующих разъемов реализовано с помощью моста PCIe-PCI, основанного на контроллере ITE IT8892E.

GIGABYTE GA-H97-HD3

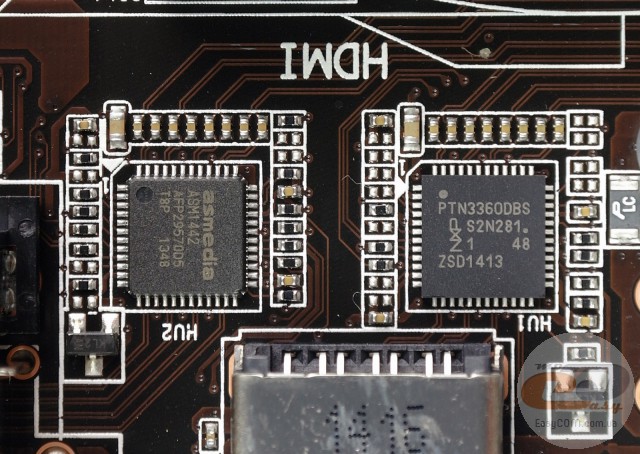

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами двух микросхем: PTN3360DBS и ASMedia ASM1442.

GIGABYTE GA-H97-HD3

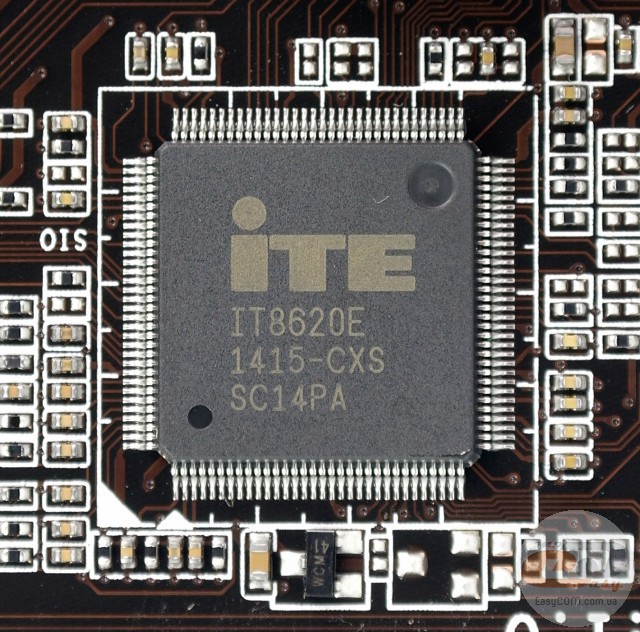

Возможности Multi I/O основаны на контроллере ITE IT8620E, который управляет работой системных вентиляторов, портов COM, LPT и PS/2, а также обеспечивает мониторинг.

GIGABYTE GA-H97-HD3

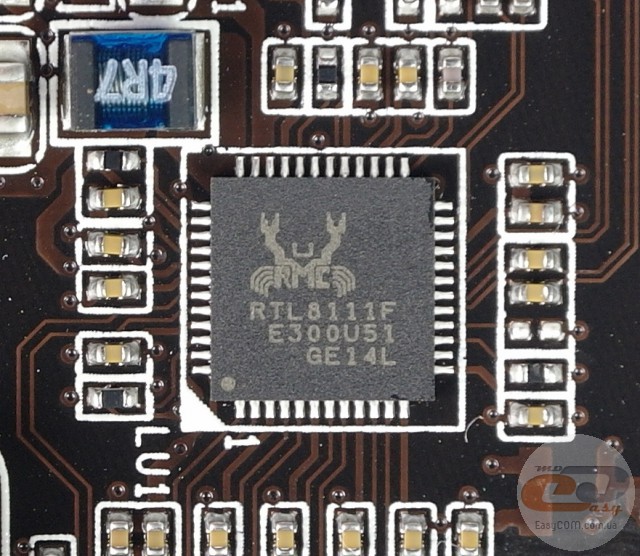

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F, а распределение сетевых ресурсов поможет осуществить фирменная утилита LAN Optimizer.

GIGABYTE GA-H97-HD3

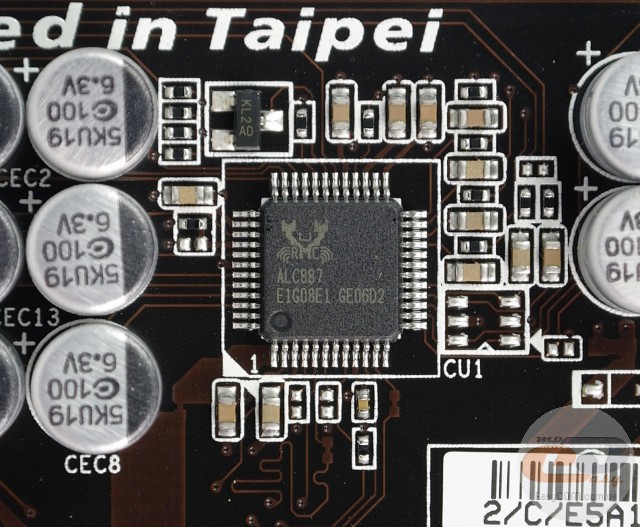

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

GIGABYTE GA-H97-HD3

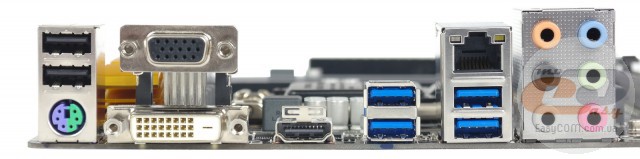

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для подключения мышки либо клавиатуры;
  • 6 x аудиопортов.

Конфигурация интерфейсной панели новинки является вполне удачной благодаря наличию достаточного количества портов USB, трех видеовыходов, а также удобному подключению многоканальной акустики. Стоит напомнить и о возможности вынести на заднюю панель порты COM и LPT.

GIGABYTE GA-H97-HD3

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-H97-HD3 вполне стандартные. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как три других предназначены для системных вертушек.

UEFI BIOS

GIGABYTE GA-H97-HD3

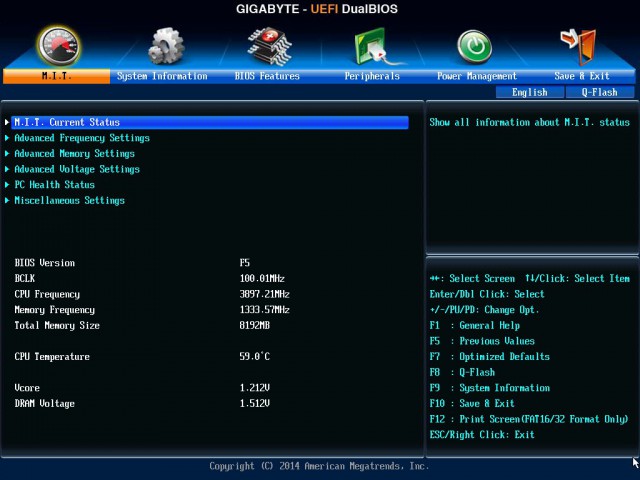

Тестируемая модель оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3-х ТБ. К тому же напомним, что она имеет две микросхемы BIOS (технология GIGABYTE DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основного чипа.

GIGABYTE GA-H97-HD3

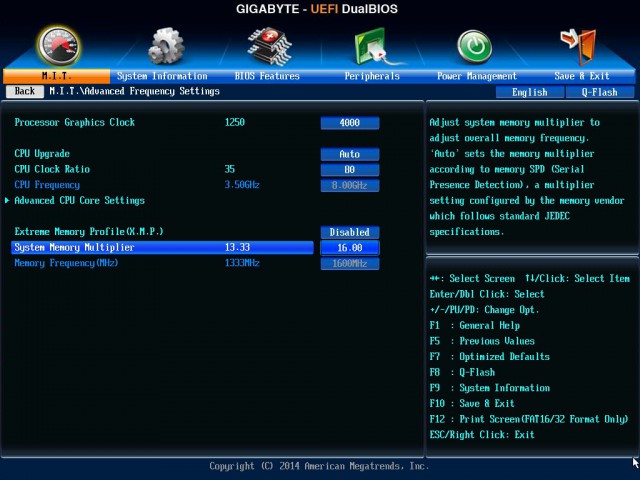

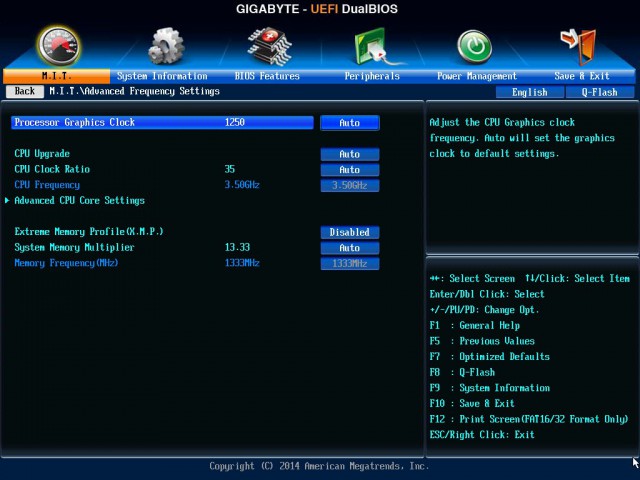

Большая часть настроек, касающихся изменения частоты работы тактового генератора (BCLK), CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

GIGABYTE GA-H97-HD3

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 до 1600 МГц.

GIGABYTE GA-H97-HD3

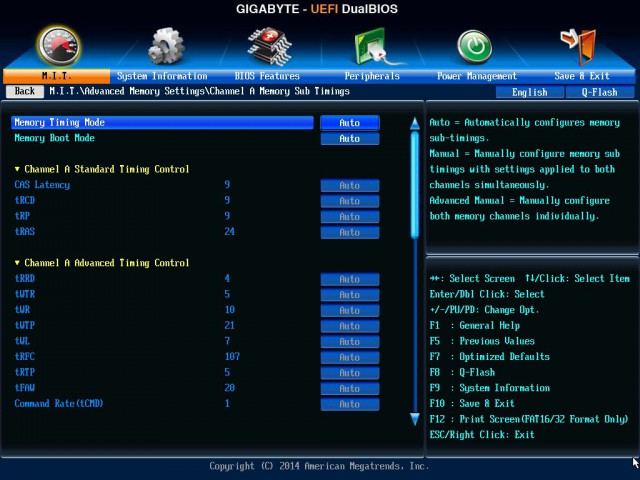

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

GIGABYTE GA-H97-HD3

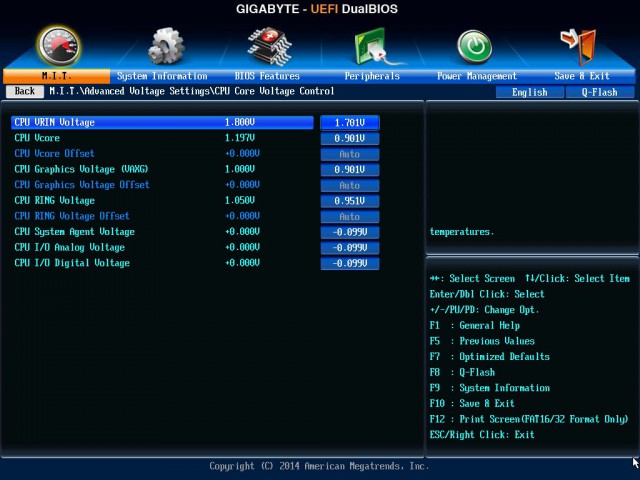

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

8 – MAX

1

Частота оперативной памяти

System Memory Multiplier

800 – 1600



Напряжение на процессоре

CPU Vcore

0,900 – 1,200

0,001

Напряжение на оперативной памяти

DRAM Voltage

1,160 – 1,700

0,020

Профили автоматического разгона

CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц



Частота графического ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit (Watts)

1 – 4096

1



Core Current Limit (Amps)

10 – 1000

1



CPU VRIN External Overrride

1,700 – 1,900

0,010

Напряжение на графическом ядре

CPU Graphics Voltage (VAXG)

0,900 – 1,100

0,001



CPU RING Voltage

0,950 – 1,149

0,001

Напряжение на системном агенте

CPU System Agent Voltage

-0,100 – +0,100

0,001



CPU I/O Analog Voltage

-0,100 – +0,100

0,001



CPU I/O Digital Voltage

-0,100 – +0,100

0,001



PCH Core

0,965 – 1,150

0,005



PCH IO

1,400 – 1,600

0,000

Объем выделяемой памяти для нужд графического ядра процессора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Тайминги оперативной памяти

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-H97-HD3

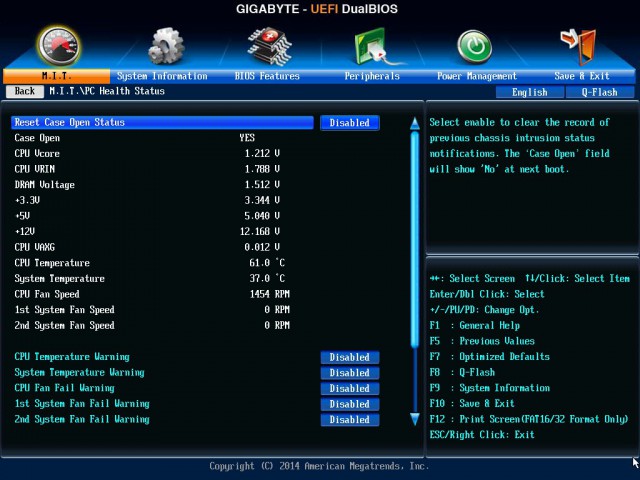

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, модулях оперативной памяти и на линиях питания +12В, +5В и +3,3В.

Отдельно отметим возможность снятия скриншотов и поддержку русского языка.

Возможности разгона

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей. Воспользовавшись ими, мы получили следующие результаты.

GIGABYTE GA-H97-HD3

«CPU Upgrade 4300»

GIGABYTE GA-H97-HD3

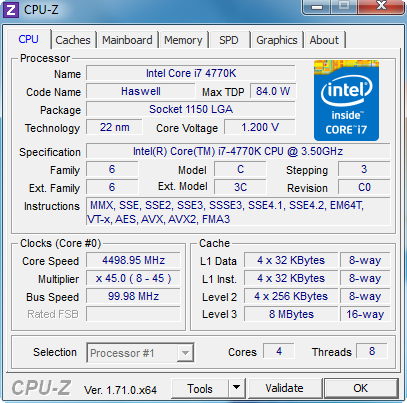

«CPU Upgrade 4500»

GIGABYTE GA-H97-HD3

«CPU Upgrade 4600»

При попытке активировать профиль «CPU Upgrade 4700» система выдавала «синий экран». В итоге максимальная частота процессора Intel Core i7-4770K была зафиксирована на уровне 4600 МГц при напряжении 1,200 В.

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

GIGABYTE GA-H97-HD3

«Lite»

GIGABYTE GA-H97-HD3

«Medium»

GIGABYTE GA-H97-HD3

«Extreme»

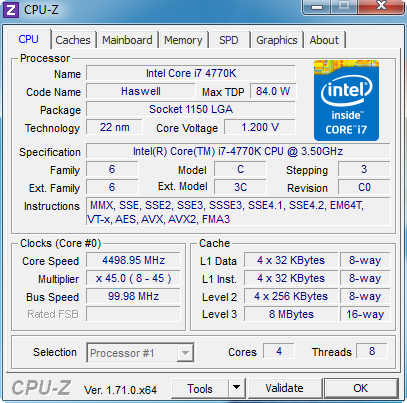

Данные режимы предлагают похожие профилям в BIOS (CPU Upgrade) возможности. Максимальный результат, полученный нами после активации режима «Extreme», составил 4500 МГц при напряжении 1,200 В.

GIGABYTE GA-H97-HD3

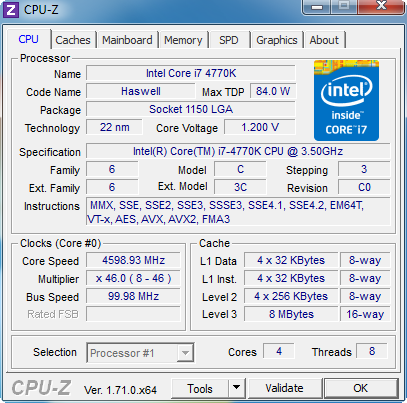

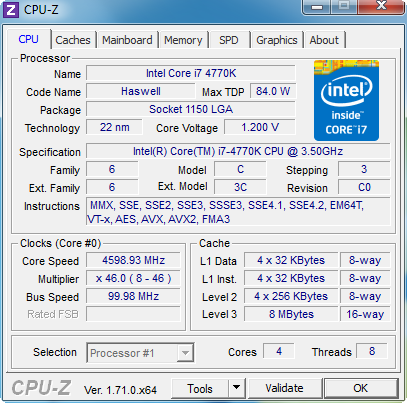

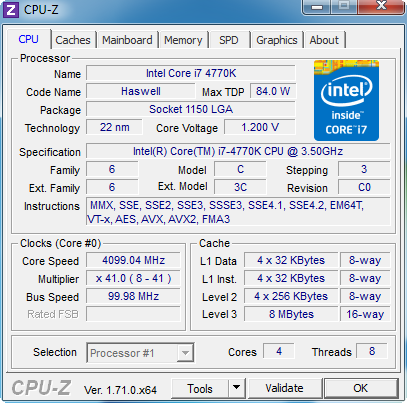

По итогам ручного разгона, путем увеличения множителя до х46 и напряжения до 1,200 В, стабильная рабочая частота тестового процессора составила 4600 МГц.

GIGABYTE GA-H97-HD3

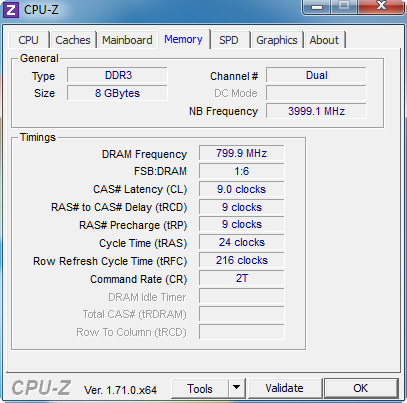

Максимальная скорость, на которой удалось запустить тестовые модули оперативной памяти, составила 1600 МГц.

Отдельно отметим, что напряжение на процессоре можно поднять вручную только до уровня 1,2 В, чего может быть недостаточно при разгоне более 4500 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-H97-HD3 использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

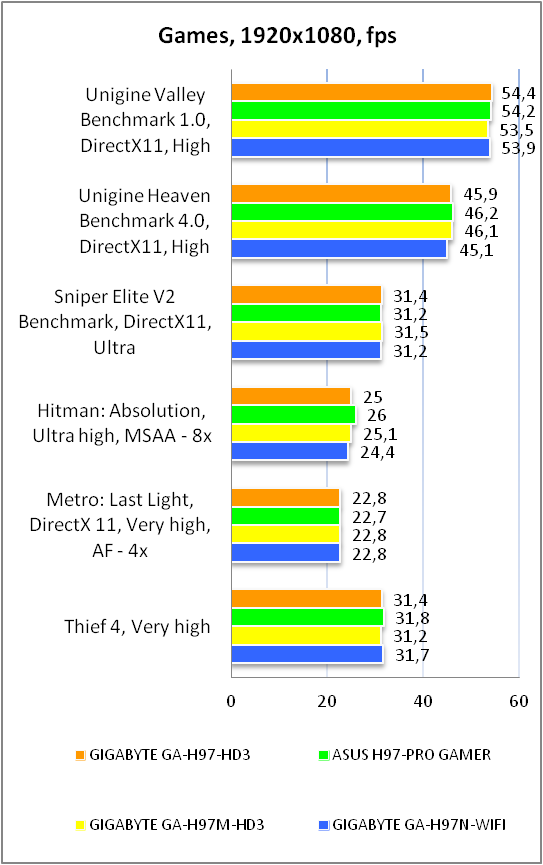

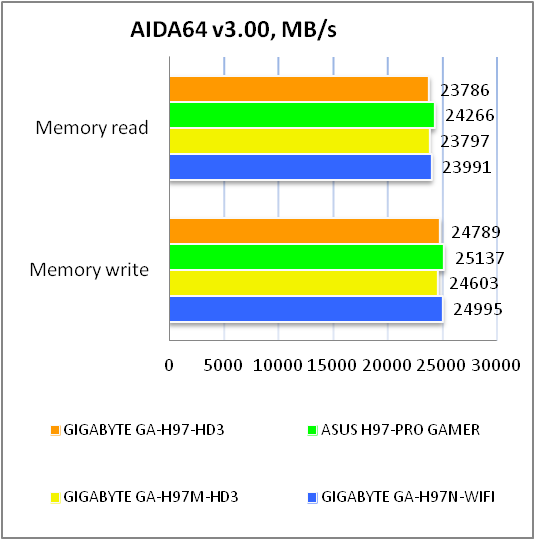

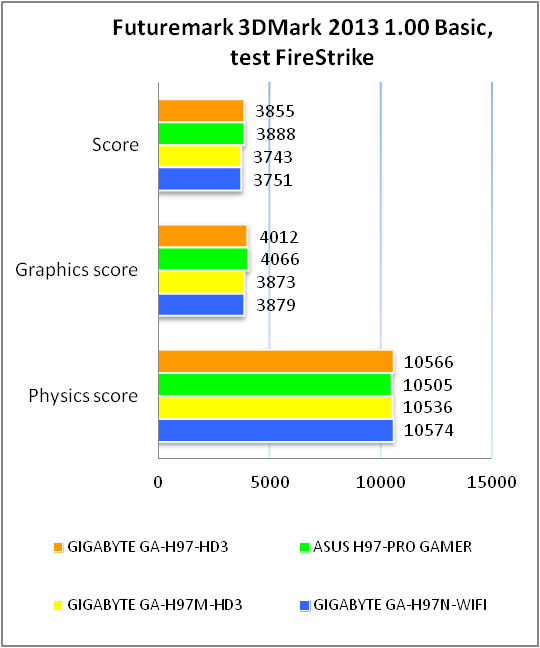

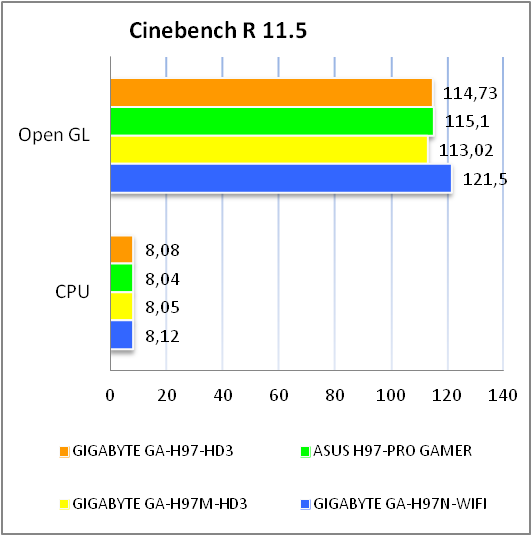

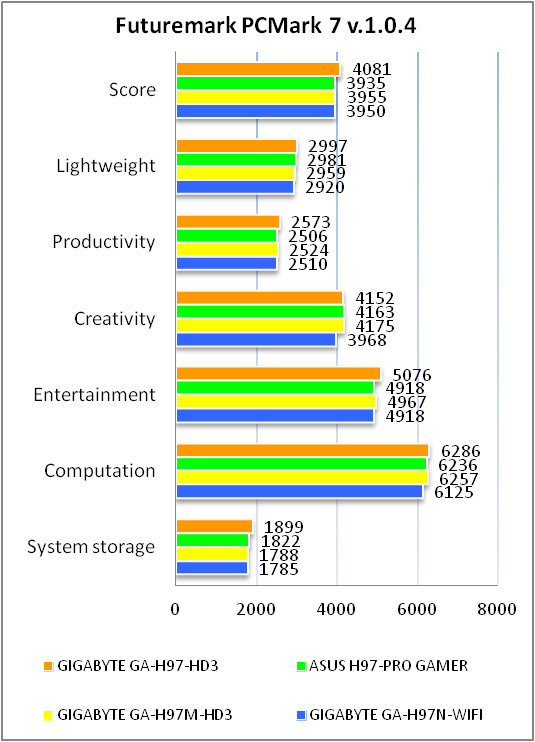

Результаты тестов

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

GIGABYTE GA-H97-HD3

В процессе тестирования GIGABYTE GA-H97-HD3 показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе надежной и эффективной элементной базы, а также о хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-85.7

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0050

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.7

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-85.9

Отлично

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.07

Отлично

Уровень шума, дБ (А)

-91.7

Очень хорошо

Динамический диапазон, дБ (А)

91.4

Очень хорошо

Гармонические искажения, %

0.0048

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.0

Средне

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-86.6

Отлично

Интермодуляции на 10 кГц, %

0.0098

Очень хорошо

Общая оценка



Очень хорошо

Несмотря на то, что в новинке установлен не самый современный аудиокодек, его возможностей будет вполне достаточно для повседневного использования. Для настоящих ценителей качественного звука всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

В процессе тестирования материнская плата GIGABYTE GA-H97-HD3 зарекомендовала себя с наилучшей стороны, являясь отлично сбалансированным решением, которое может заинтересовать достаточно широкий круг покупателей. Благодаря невысокой стоимости и хорошему оснащению (как для своего сегмента) новинка может стать отличной основой для первого домашнего ПК либо использоваться для сборки офисных систем. Второй вариант возможен вследствие поддержки интерфейсов COM, LPT и PS/2, а также пакета технологий Intel Small Business Advantage.

Помимо упомянутых выше преимуществ, стоит отметить поддержку портов USB 3.0 и SATA 6 Гбит/с, удачную компоновку интерфейсной панели, которая выгодно отличается наличием современного цифрового видеовыхода, а также удобным подключением многоканальной акустики.

Что же касается особенностей, то стоит отметить разве что невозможность поднятия напряжения на процессоре выше 1,200 В, а также ограничения по одновременному использованию слота PCI Express 2.0 x16 и двух разъемов PCI Express 2.0 x1.

В итоге материнская плата GIGABYTE GA-H97-HD3 может быть смело рекомендована к покупке, благодаря отличному соотношению цены и возможностей, а также полному отсутствию каких-либо критических недостатков.

Достоинства:

  • фирменная концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
  • поддержка большого количества портов USB 3.0 и SATA 6 Гбит/с;
  • хорошая компоновка интерфейсной панели;
  • наличие двух микросхем с прошивками BIOS;
  • поддержка технологии AMD CrossFireX;
  • удобный и многофункциональный BIOS;
  • доступная стоимость;
  • поддержка ряда фирменных технологий и утилит.

Особенности:

  • ограничения по поднятию напряжения на процессоре;
  • слот PCI Express 2.0 x16 делит чипсетные линии с двумя разъемами PCI Express 2.0 x1.
