Обзор и тестирование материнской платы GIGABYTE GA-J1800M-D2P

Продолжая знакомство с линейкой материнских плат компании GIGABYTE с интегрированным процессором Intel Celeron J1800, мы поговорим о компактной модели GIGABYTE GA-J1800M-D2P формата microATX. В теории она может стать отличной основой для сборки компактной мультимедийной системы, ориентированной на воспроизведение высококачественного мультимедийного контента на ваш домашний ТВ либо монитор.

Что же касается «сердца» данной модели, то с подробными характеристиками установленного процессора вы можете ознакомиться в материале, посвященном материнской плате ASUS J1800I-C. Ну а мы тем временем взглянем на характеристики героини данного обзора.

Спецификация материнской платы GIGABYTE GA-J1800M-D2P:

Производитель	GIGABYTE
Модель	GA-J1800M-D2P (rev 1.1)
Процессорный разъем	Socket BGA1170
Интегрированный процессор	Intel Celeron J1800 (2 х 2,41 − 2,58 ГГц)
Графический адаптер	Intel HD Graphics: частота ядра – 688 МГц (макс. до 792 МГц); объем видеопамяти выделяется динамически из оперативной
Частота используемой памяти	1333 МГц
Поддержка памяти	2 x DDR3/DDR3L DIMM-слота с поддержкой до 8 ГБ памяти в двухканальном режиме
Слоты расширения	1 x PCI Express 2.0 x1 1 x PCI
Дисковая подсистема	2 x SATA 3 Гбит/с
LAN	1 x Realtek 8111G (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC887 2/4/5.1/7.1-канальный звук S/PDIF Out
Питание	24-контактный разъем питания ATX 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (3-контактный) 1 x разъем системного вентилятора (4-контактный)
Охлаждение	Алюминиевый радиатор на процессоре
Внешние порты I/O	1 x D-Sub 1 х HDMI 1 x LAN (RJ45) 1 x USB 3.0 4 x USB 2.0 1 х LPT 3 x аудиопорта 1 х PS/2 (мышь либо клавиатура)
Внутренние порты I/O	2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 2 х разъема COM 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF Out 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	1 х 64 Мбит AMI UEFI BIOS PnP 1.0а, DMI2.7, SM BIOS 2.7, ACPI 5.0, WfM 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры	microATX 190 х 180 мм
Сайт производителя	GIGABYTE Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Упаковка материнской платы GIGABYTE GA-J1800M-D2P выполнена в виде небольшой коробки из плотного картона, украшенного качественной полиграфией в темных тонах. Ключевым элементом дизайна лицевой стороны является крупное изображение пассивной системы охлаждения процессора. Также выделяется название модели и компании-производителя. Немного ниже находится логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:

• Ultra Cool & Performance – элементная база новинки набрана исключительно из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS (on)). Они отличаются повышенным уровнем эффективности, стабильности и надежности.
• Ultra Safe – данная модель оснащается дополнительной защитой портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

На обратной стороне можно обратить внимание на схематическое изображение материнской платы и конфигурацию интерфейсной панели. Также тут присутствует более подробное описание приведенных выше преимуществ.

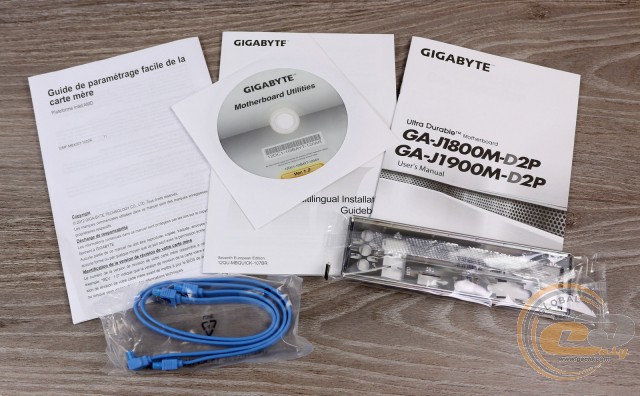

В комплекте с устройством мы обнаружили диск с ПО, заглушку интерфейсной панели, руководство пользователя и два кабеля SATA, что можно назвать вполне стандартной комплектацией для доступной модели.

Дизайн и особенности платы

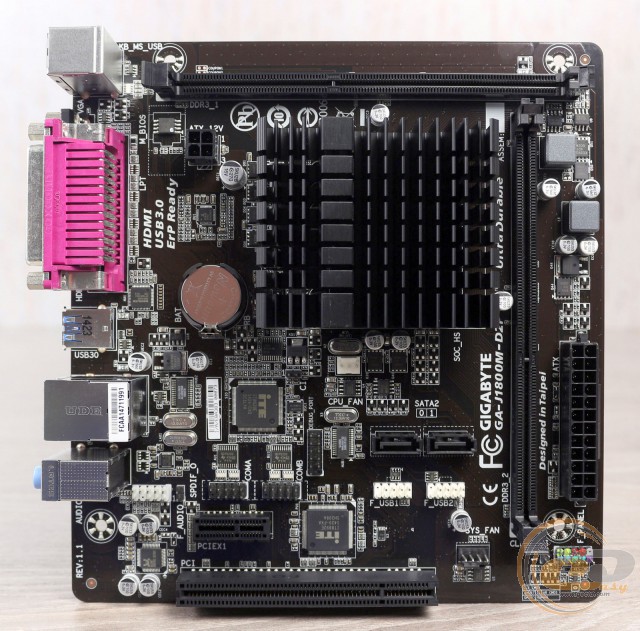

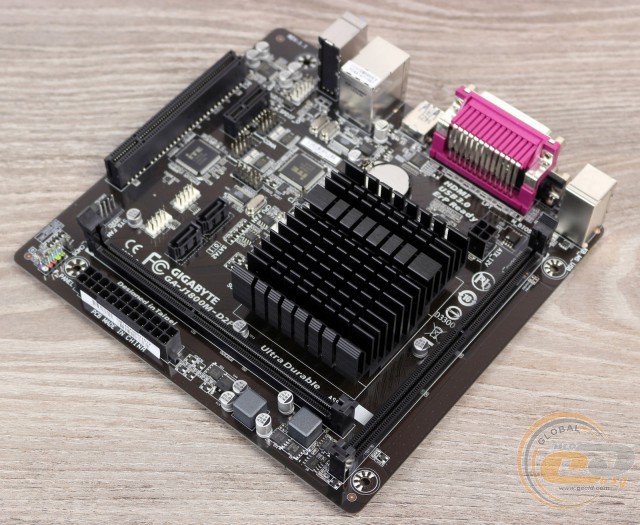

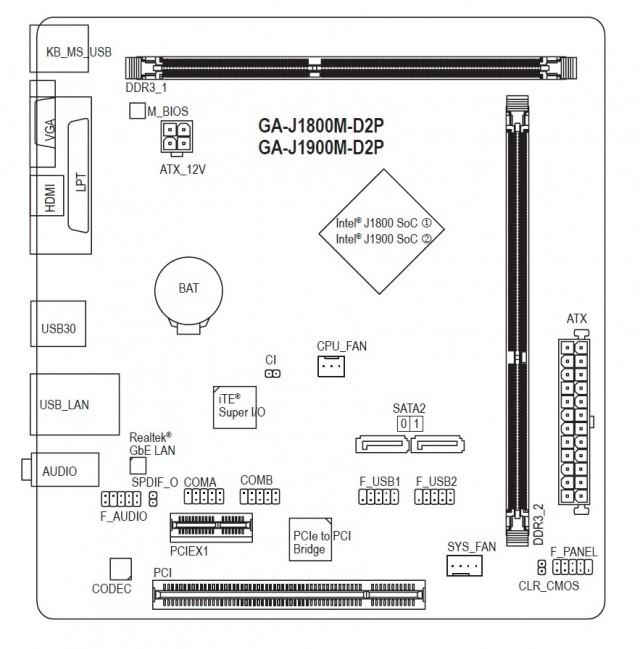

Материнская плата GIGABYTE GA-J1800M-D2P выполнена на печатной плате темно-коричневого цвета в формате microATX с немного нестандартными размерами (190 х 180 мм). В связи с этим производитель применил достаточно оригинальную компоновку набортных элементов, где DIMM-слоты расположены на разных сторонах текстолита, а порты SATA − ближе к центру.

Что же касается удобства сборки, то столь оригинальная компоновка не должна помешать вам, поскольку производитель грамотно оснастил DIMM-слоты защелками только с одной стороны. Проблемы могут возникнуть лишь при установке габаритных карт расширения, особенно в слот PCI Express 2.0 x1.

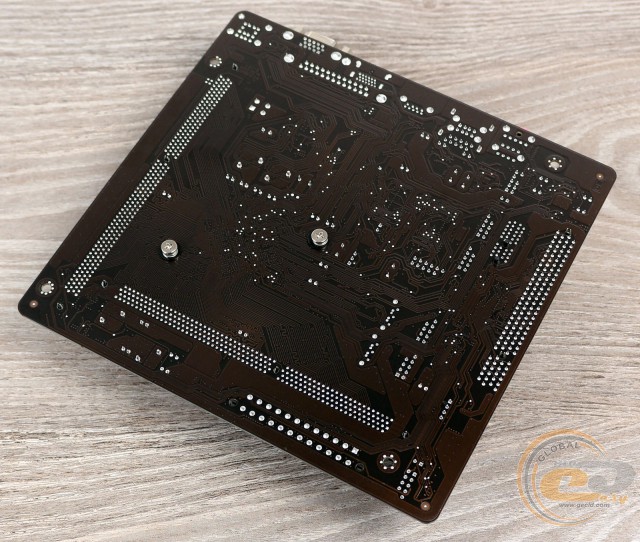

На обратной стороне материнской платы можно обратить внимание на использование винтов для надежного крепления единственного радиатора, отвечающего за охлаждение процессора. Это должно обеспечить надлежащую прижимную силу и оптимальную эффективность его работы.

Большая часть портов и разъемов сосредоточена в центральной части печатной платы. Здесь находятся: колодка подключения аудиоразъемов передней панели, S/PDIF Out, два разъема COM и две колодки для активации дополнительных интерфейсов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех внешних. Что же касается USB 3.0, то соответствующий порт всего один, и находится он на интерфейсной панели. Все упомянутые выше порты и разъемы реализованы силами контроллеров, интегрированных в процессор.

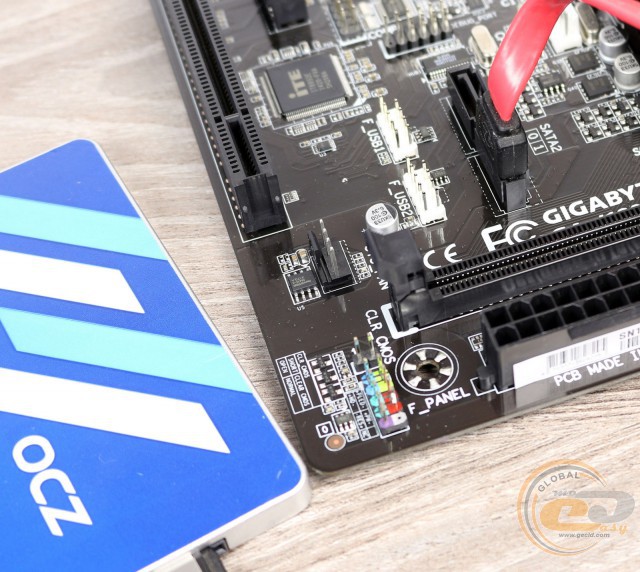

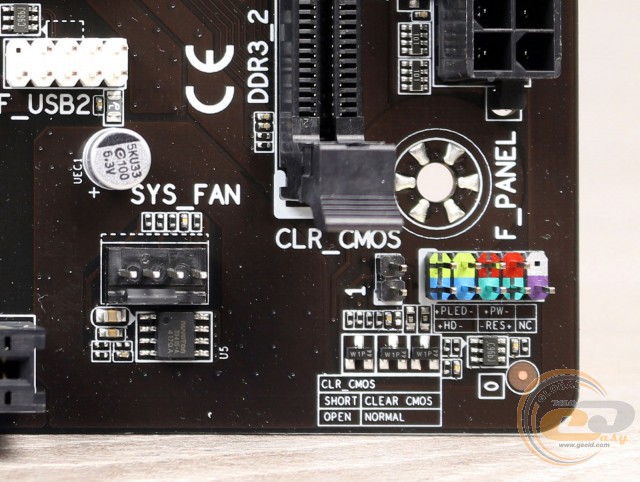

Взглянув на правый нижний угол материнской платы, можно обратить внимание на разъем для подключения системного вентилятора, джампер для сброса CMOS, а также на колодку подключения фронтальной панели с удобной цветовой индикацией.

Возможности организации дисковой подсистемы представлены двумя портами SATA 3 Гбит/с, расположенными перпендикулярно поверхности платы. Оба интерфейса функционируют благодаря интегрированному в процессор контроллеру.

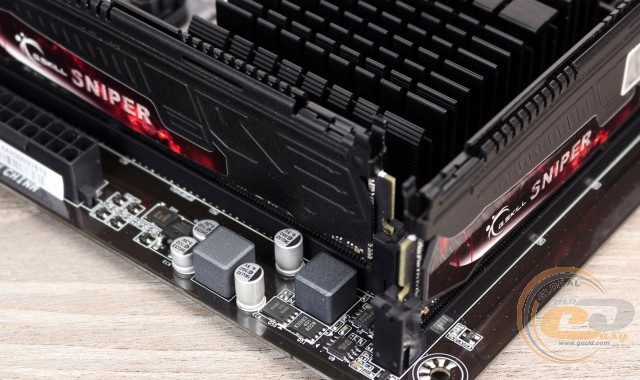

Системная плата GIGABYTE GA-J1800M-D2P оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандартов DDR3 и DDR3L. В этом кроется одно из ее преимуществ, ведь многие конкурентные аналоги требуют установки SO-DIMM-модулей. Поддерживаются планки памяти, функционирующие на частотах до 1333 МГц в номинальном режиме. Максимальный объем памяти может достигать 8 ГБ, чего вполне достаточно для компактной и недорогой системы.

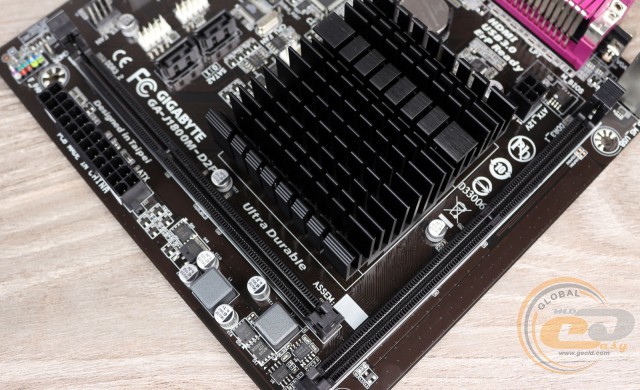

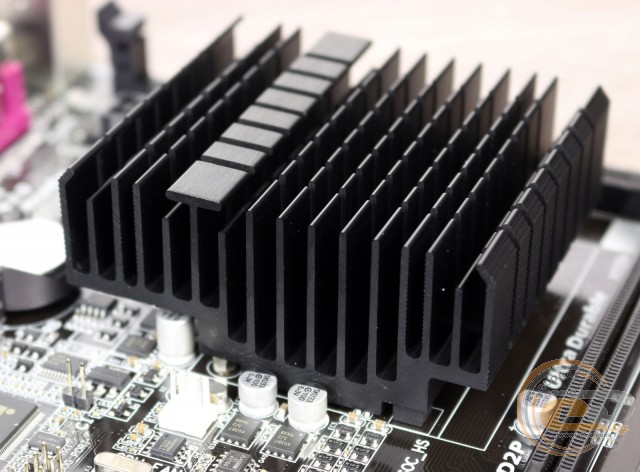

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от процессора Intel Celeron J1800. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения процессора – 48,3°C;
• дроссели подсистемы питания – 54,1°C;
• полевые транзисторы подсистемы питания – 55,5°C.

Продемонстрированные результаты говорят нам о том, что предустановленная пассивная система охлаждения отлично справляется со своими непосредственными обязанностями, ведь критический показатель T_JUNCTION для данного ЦП заявлен на уровне 105°С.

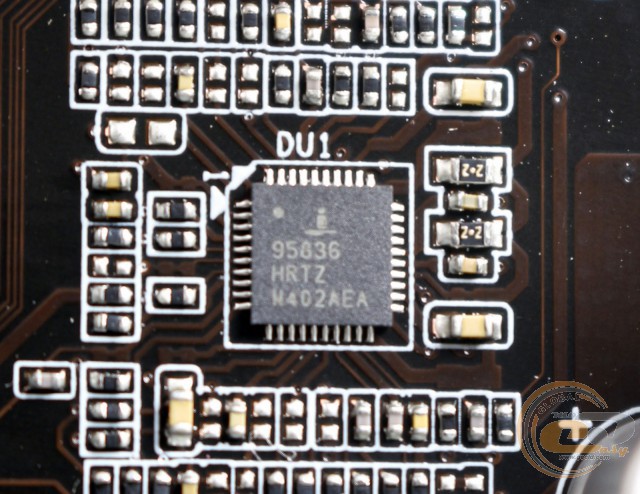

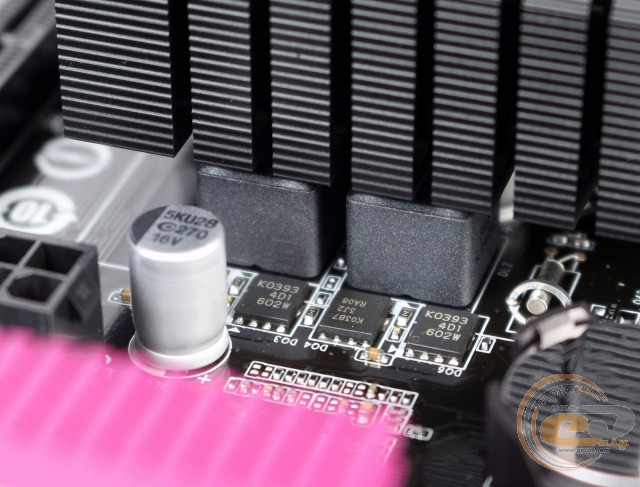

Питание процессора осуществляется по 2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95836. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

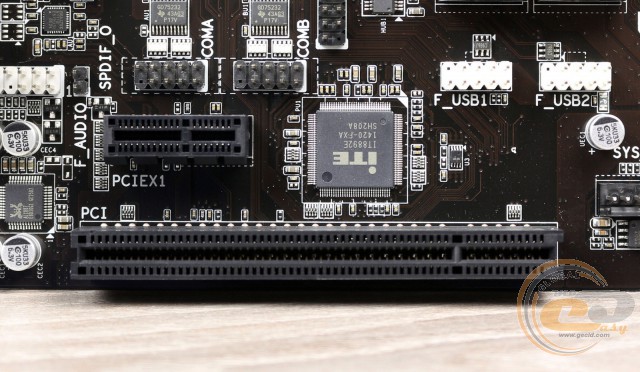

Для расширения функциональности материнской платы GIGABYTE GA-J1800M-D2P у пользователя есть в распоряжении два слота: PCI Express 2.0 x1 и PCI. Как видим, возможность установки дискретной видеокарты отсутствует, что нельзя назвать недостатком для недорогой мультимедийной системы, ориентированной на просмотр HD-контента.

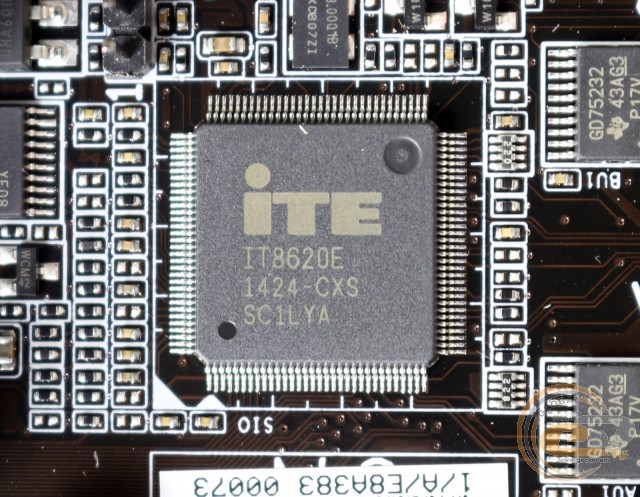

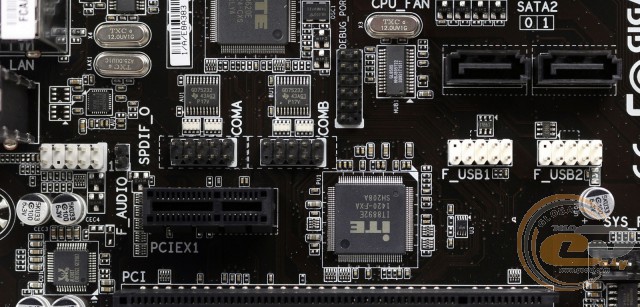

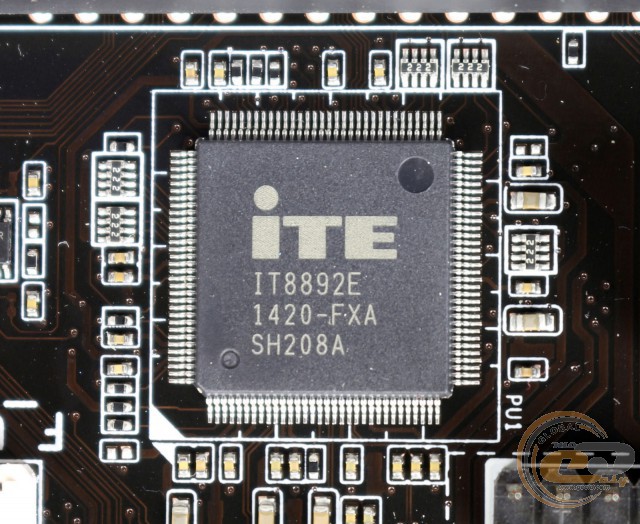

Возможности Multi I/O реализованы на базе микросхемы ITE IT8620E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

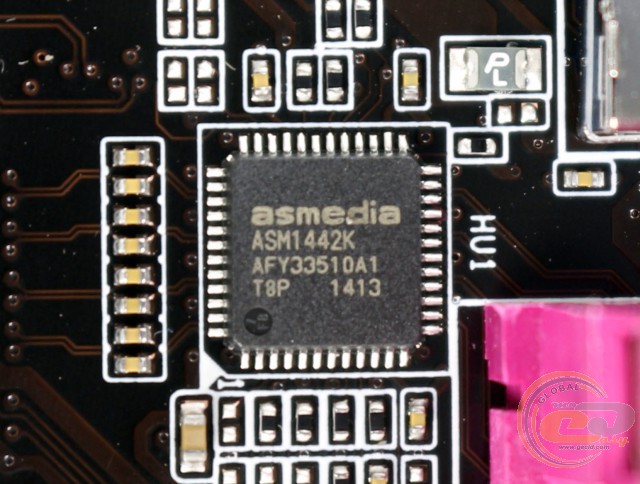

Поскольку интегрированный в процессор контроллер не поддерживает шину PCI, то функционирование соответствующего разъема реализовано с помощью моста PCIE-PCI, основанного на микросхеме ITE IT8892E.

Для реализации возможностей интегрированного в CPU графического ядра в вашем распоряжении два видеовыхода: D-Sub и HDMI, которые функционируют благодаря контроллеру ASMedia ASM1442K.

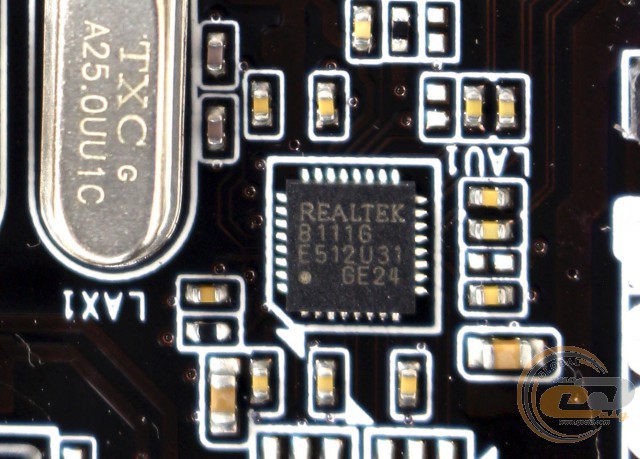

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G. Также у пользователей есть возможность гибко распределять сетевые ресурсы благодаря ПО GIGABYTE LAN Optimizer.

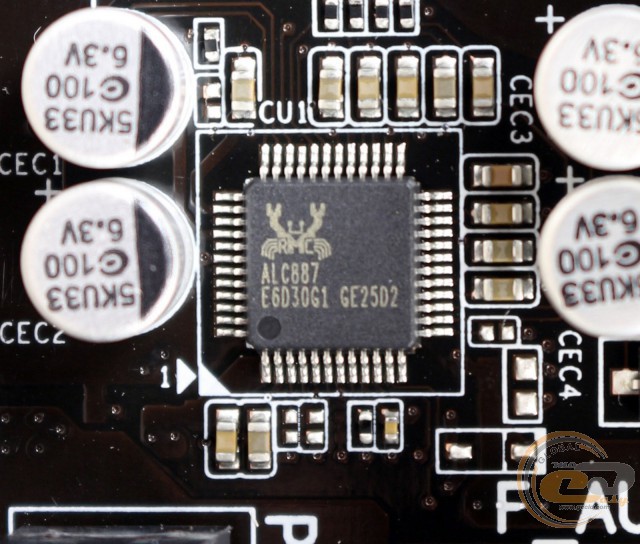

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

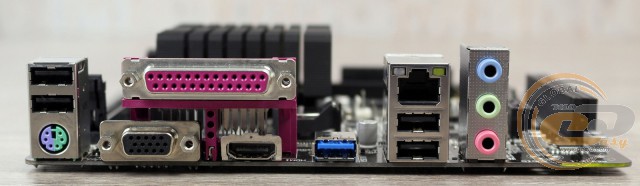

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x LAN (RJ45);
• 1 x USB 3.0;
• 4 x USB 2.0;
• 1 x LPT;
• 1 x HDMI;
• 1 x D-Sub;
• 1 x PS/2 для подключения мышки либо клавиатуры;
• 3 x аудиопорта.

Весьма удачная конфигурация интерфейсной панели, которая обладает достаточным для своего сегмента количеством портов USB, а также двумя видеовыходами, включая цифровой HDMI для воспроизведения высококачественного контента. Отдельно напомним, что помимо предустановленного порта LPT, у вас есть возможность вынести на интерфейсную панель ПК два порта COM при помощи соответствующих разъемов на печатной плате, что существенно расширяет перечень поддерживаемой периферии. А среди особенностей заслуживает упоминания только неудобное подключение многоканальной акустики, для чего придется использовать аудиовыходы на фронтальной панели корпуса или передавать звуковой сигнал посредством порта HDMI.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-J1800M-D2P вполне стандартные. В наличии два разъема для подключения вентиляторов, один из которых пригодится в случае, если вы захотите установить активную систему охлаждения на CPU (3-контактный), в то время как второй предназначен для системной вертушки (4-контактный).

UEFI BIOS

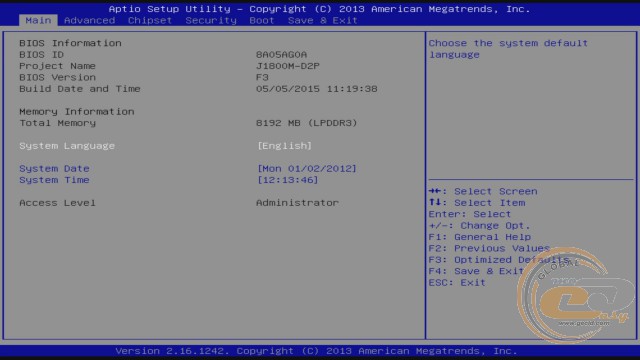

В тестируемой модели используется предзагрузчик AMI EFI BIOS от American Megatrends Inc, который отличается достаточно простым интерфейсом.

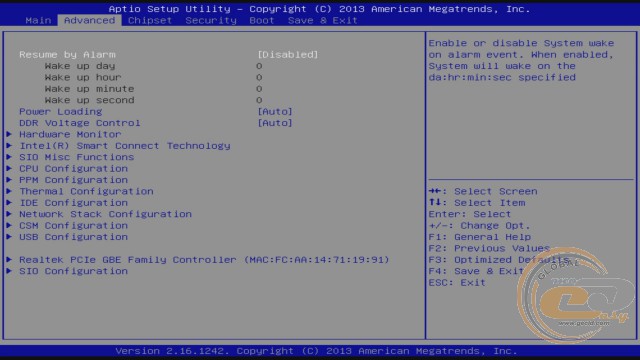

На вкладке «Advanced» расположены инструменты, которые предназначены для оптимизации производительности основных компонентов системы. Тут можно изменить профиль работы процессора: «Экономия энергии» или «Обычный».

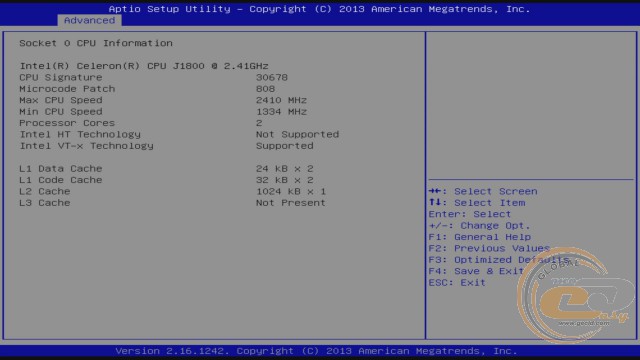

В этом же разделе можно изучить подробную информацию о центральном процессоре: размер кэш-памяти, частота работы и поддерживаемые технологии.

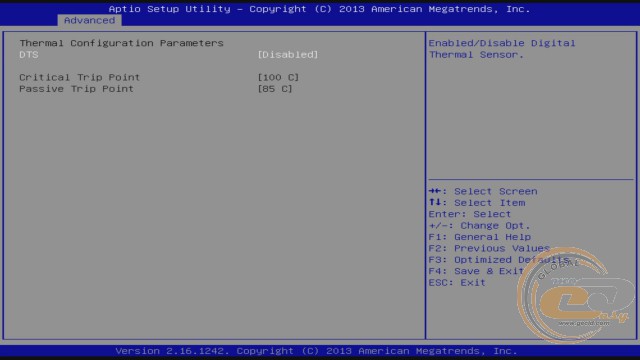

Присутствует возможность установить максимально допустимую температуру CPU, после достижения которой компьютер будет выключаться автоматически.

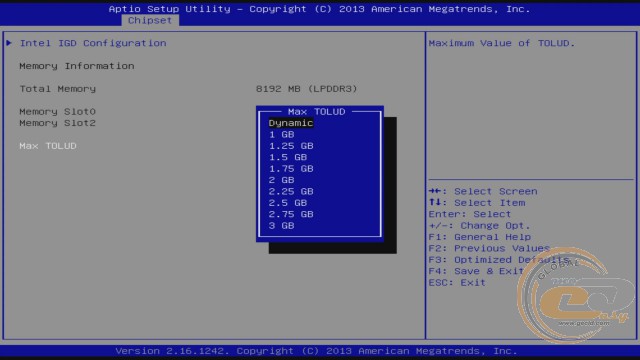

Большинство настроек по тонкой конфигурации встроенного графического ядра, которые сгруппированы в разделе «Chipset», мы для удобства свели в таблицу:

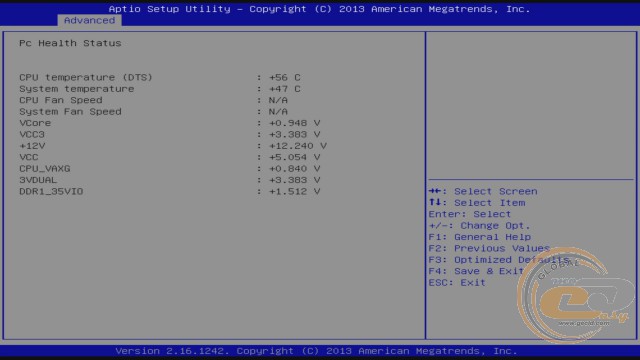

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ключевых линиях питания.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-J1800M-D2P использовалось следующее оборудование:

Результаты тестов

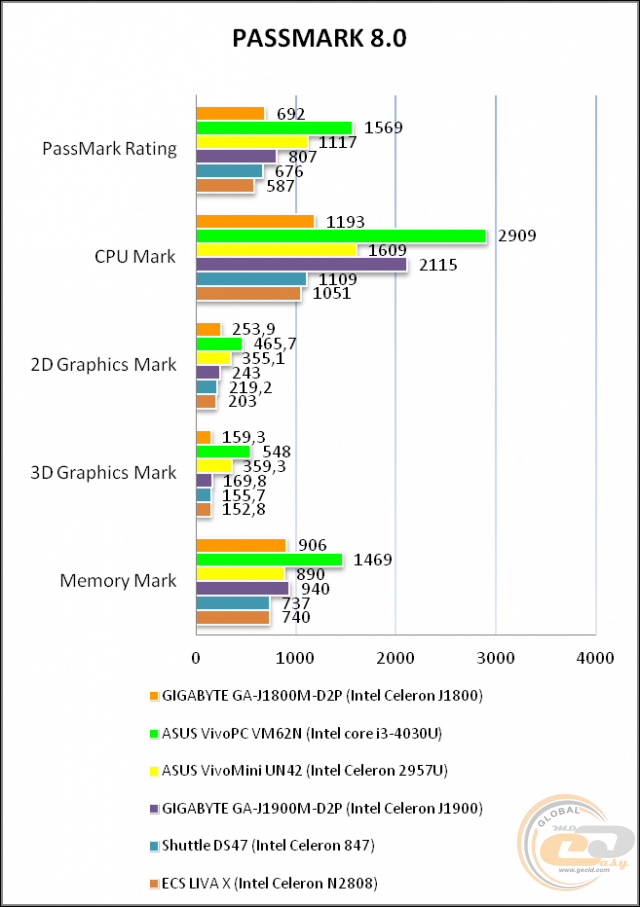

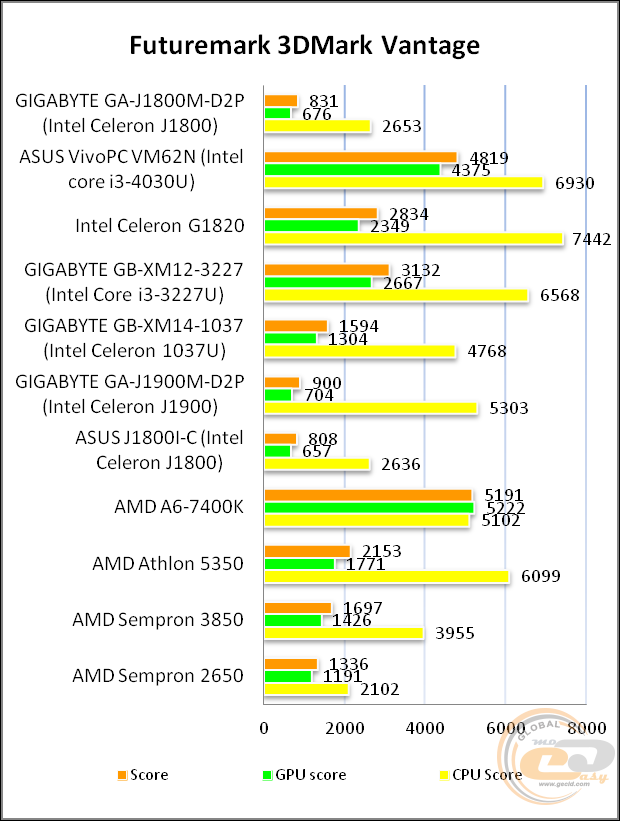

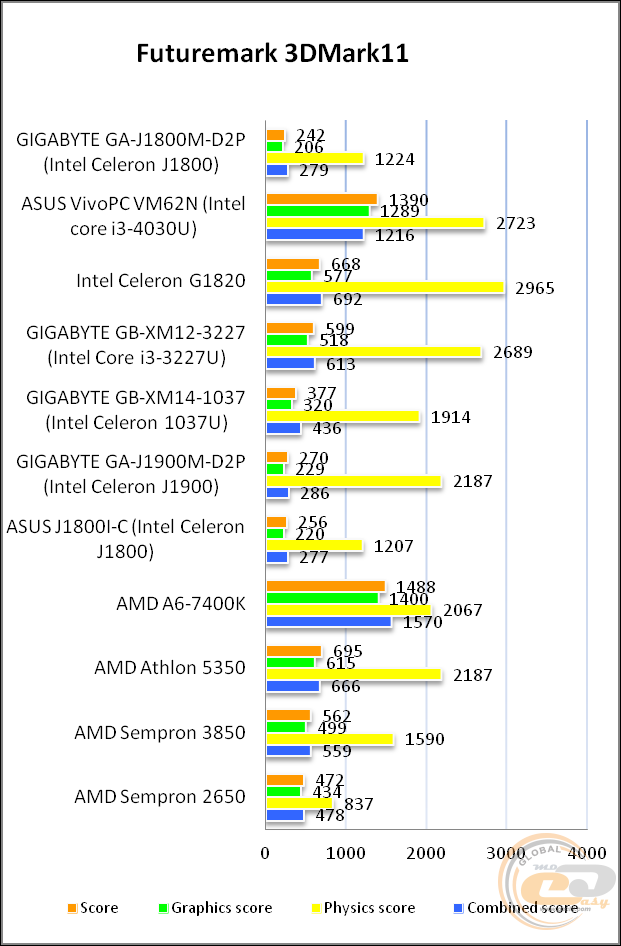

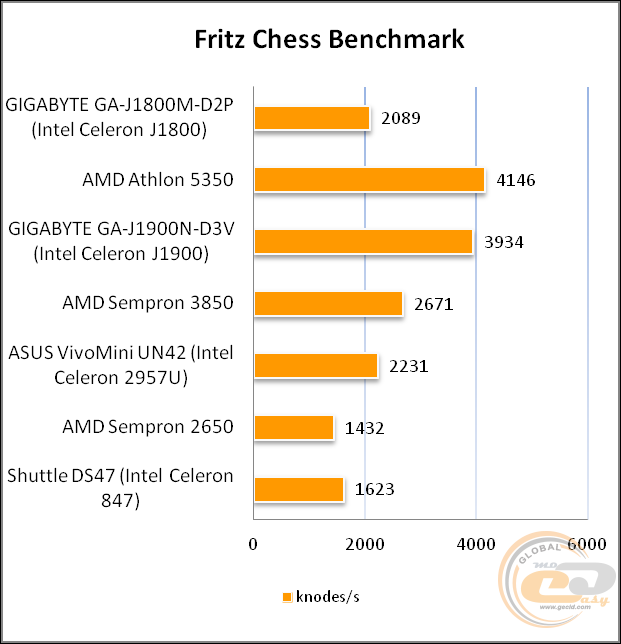

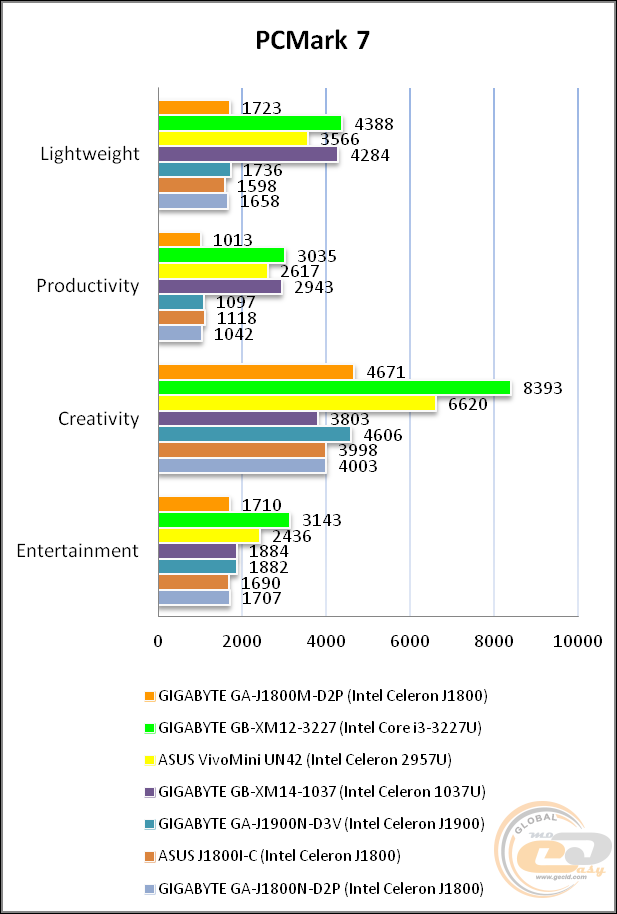

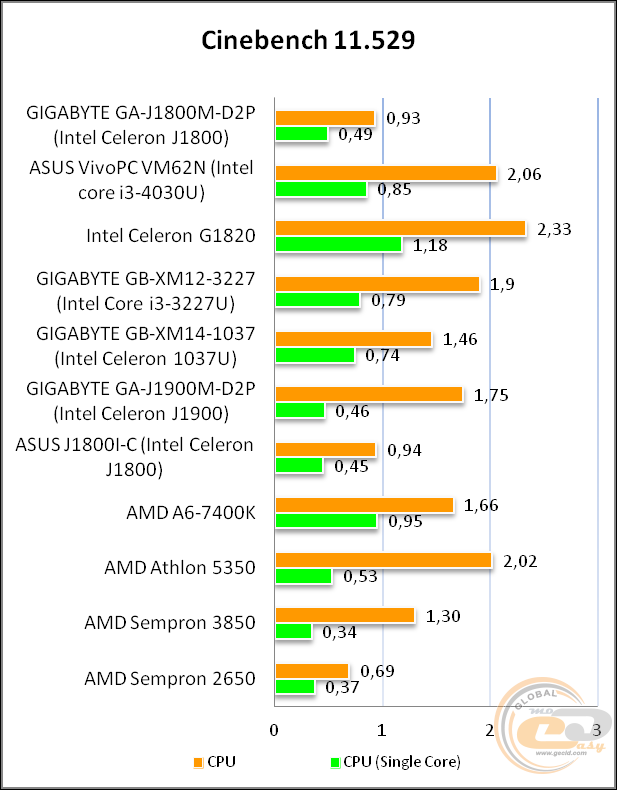

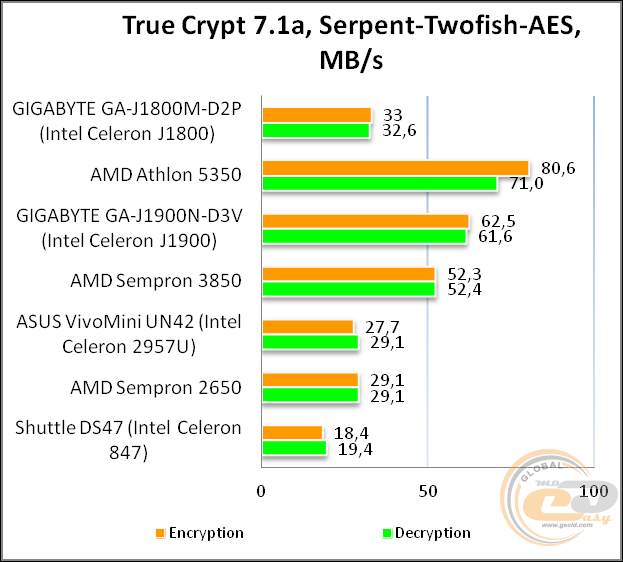

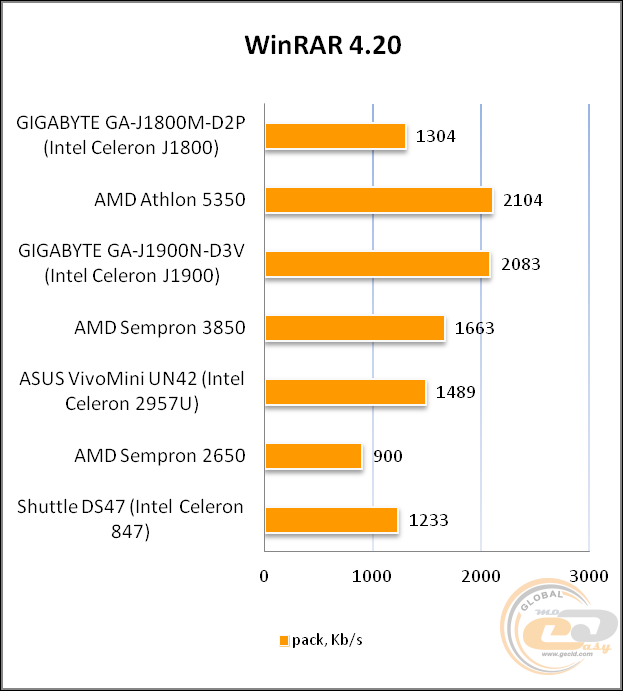

Как видим, результаты тестов вычислительных ядер процессора Intel Celeron J1800 демонстрируют нам, что его производительности будет вполне достаточно для повседневного использования: работа с офисными программами, поиск информации в интернете и запуск мультимедиа. Также отметим вполне ожидаемое отставание от низковольтных моделей серии Intel Core, ввиду уменьшенного количества ключевых вычислительных блоков.

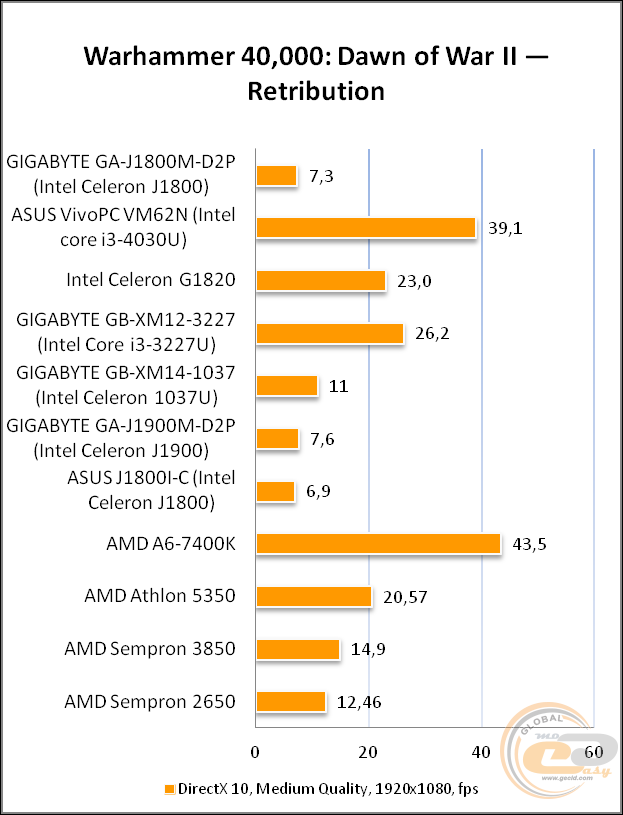

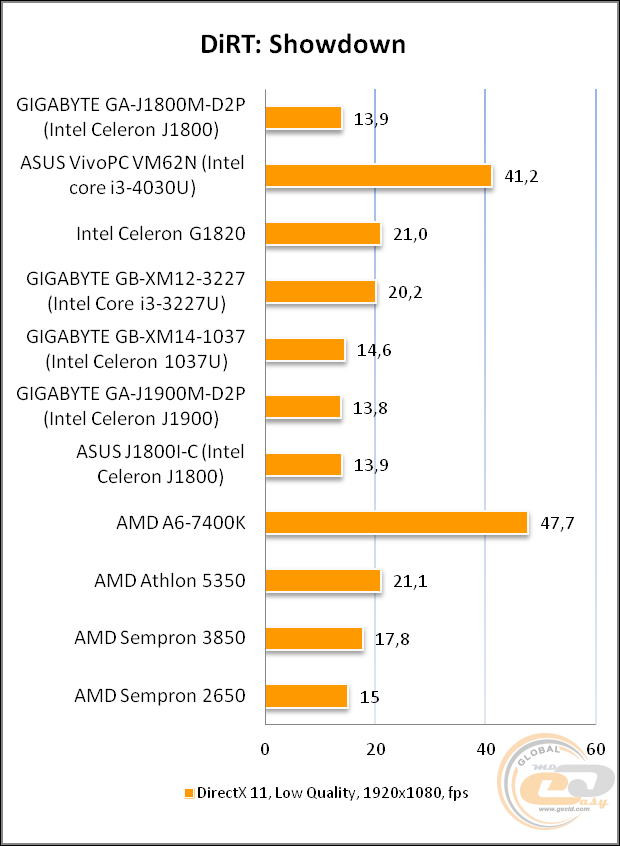

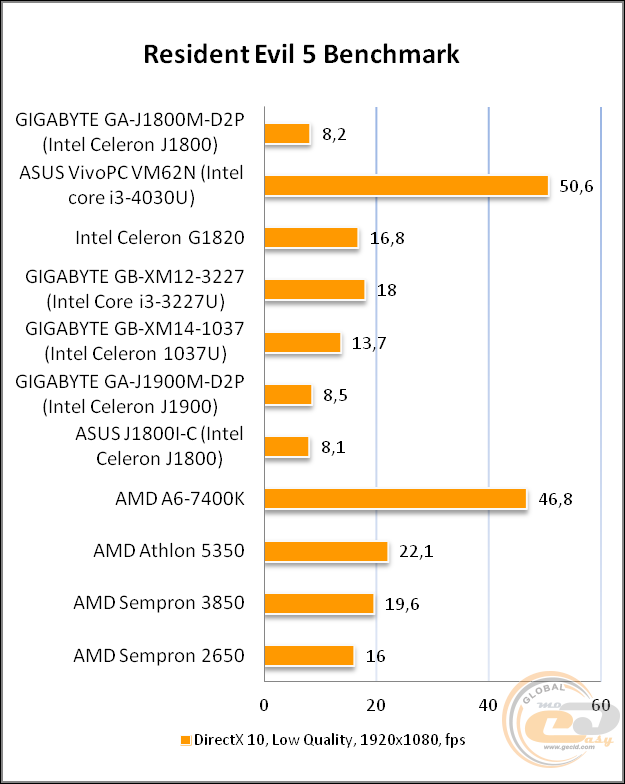

Игровые возможности модели GIGABYTE GA-J1800M-D2P также не будоражат воображение заоблачным количеством кадров в секунду. Если вы планируете познакомиться с новинками игровой индустрии, то система на основе Intel Celeron J1800 явно не ваш выбор. Если же во главе угла стоит воспроизведение высококачественного мультимедийного контента и нетребовательных казуальных игр, то данная модель будет вполне достойным выбором благодаря бесшумности и низкой стоимости.

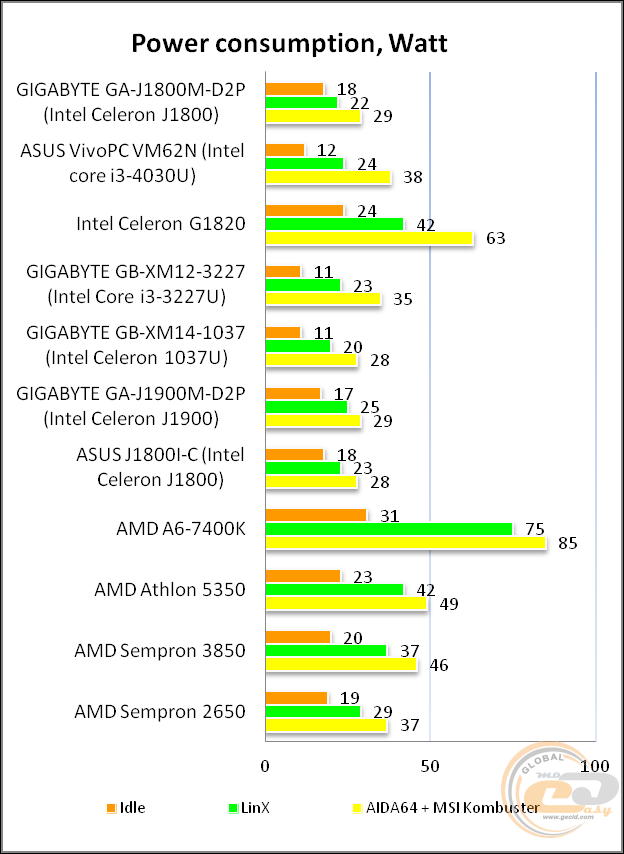

Главным же преимуществом материнской платы GIGABYTE GA-J1800M-D2P является ее энергоэффективность. При максимальной нагрузке с помощью стресс-тестов AIDA64 и MSI Kombustor вся система потребляла не более 29 Вт, что является одним из лучших результатов.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный аудиокодек Realtek ALC887 обеспечивает очень хорошее качество звука, которого будет вполне достаточно для повседневного использования. При желании можно установить дискретную звуковую карту с интерфейсом PCI или PCI Express 2.0 x1.

Выводы

В процессе тестирования, материнская плата GIGABYTE GA-J1800M-D2P с интегрированным процессором Intel Celeron J1800 зарекомендовала себя хорошо сбалансированным решением, которое определенно способно привлечь внимание пользователей.

В первую очередь хочется выделить отличное ее ценовое позиционирование, ведь за $75 – 80 вы получаете не только материнскую плату, но и процессор, мощности которого вполне достаточно для повседневных задач и воспроизведения высококачественного мультимедийного контента. Также выделим бесшумность пассивной системы охлаждения и очень низкое общее энергопотребление, которое при максимальной нагрузке не превысило 29 Вт.

Среди других достоинств GIGABYTE GA-J1800M-D2P можно отметить грамотную компоновку набортных элементов, поддержку интерфейсов COM, LPT и PCI, которые могут быть полезны в случае сборки офисного ПК, а также традиционно высокое качество исполнения.

Конечно же, не обошлось и без особенностей, к которым можно отнести отсутствие слота для установки видеокарты, неудобное подключение многоканальной акустики, а также поддержку только двух интерфейсов SATA 3 Гбит/c.

В целом материнская плата GIGABYTE GA-J1800M-D2P станет удачной покупкой для сборки компактных и бесшумных систем для мультимедиа, учебных либо офисных задач.

Достоинства:

• энергоэффективный процессор Intel Celeron J1800 со встроенной графикой;
• концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка USB 3.0;
• поддержка портов COM, LPT и PS/2;
• хорошая конфигурация интерфейсной панели;
• грамотное ценовое позиционирование;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• отсутствие слота PCI Express x16;
• неудобное подключение многоканальной акустики.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
