Обзор бюджетной материнской платы GIGABYTE GA-M52LT-D3 rev.2.3

16-12-2010

Платы всякие нужны, платы всякие важны. Вот и рассматриваемая сегодня бюджетная материнская плата, хоть и не станет выбором заядлого геймера или оверклокера, а своего покупателя обязательно найдет. Естественно, в таких обстоятельствах главное достоинство продукта – это его цена. При максимально доступной стоимости рассматриваемая сегодня плата может стать разумным выбором для экономного пользователя. К тому же у нее, в принципе, не так уж много недостатков. Данная материнская плата построена на облегченной версии уже бюджетного чипсета от NVIDIA - NVIDIA nForce 520LT. Приставка "LT" отняла у чипсета четыре порта Serial ATA 3.0Гб/с – системная логика рассматриваемой сегодня платы поддерживает только два порта SATA. В принципе, это нельзя назвать существенным недостатком данной платы, ведь это метод снижения стоимости продукта. Для того чтобы узнать, как повлияла на функциональности платы установка на нее упрощенного чипсета давайте начнем знакомство с настоящим обзором материнской платы GIGABYTE GA-M52LT-D3.

GIGABYTE GA-M52LT-D3

Спецификации материнской платы GIGABYTE GA-M52LT-D3:

Производитель

GIGABYTE

Модель

GA-M52LT-D3

Чипсет

NVIDIA nForce 520LE

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II

Используемая память

DDR3 1666(OC)/1333/1066/800 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
DDR3 1666(OC)/1333/1066/ МГц
Двухканальная архитектура памяти.

Слоты расширения

1 x PCIe x16
2 x PCIe x1
4 x PCI

Дисковая подсистема

NVIDIA nForce 520LE:
2 x Serial ATA 3.0Гб/с с RAID 0, 1
1 x Ultra DMA 133/100/66/33
Чип iTE IT8720:
1 x FDD

LAN

Realtek RTL 8201EL (10/100) Мбит/с

Звуковая подсистема

Аудио кодек Realtek ALC892

Питание

24-контактный разъем питания ATX
4-контактный разъем питания ATX12V

Охлаждение

Алюминиевых радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусный вентилятор
1 x вентилятор блока питания

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
4 x USB 2.0/1.1
1 x RJ45 LAN
1 x коаксиальный выход SPDIF
1 x LPT
1 x COM
6 x аудио порт (Line-in/ Line-out/ MIC)

Внутренние порты I/O

2 x USB 2.0/1.1
1 x S/PDIF вход/выход
4 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x FDD
1 x floppy disk drive
1 x COM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

@BIOS
Auto Unlock
Auto Green
Download Center
Q-Flash
EasyTune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2

Комплектация

Руководство пользователя
1 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
заглушка задней панели
диск с драйверами и утилитами

Форм-фактор, размеры, мм

ATX
305 x 216

Сайт производителя

http://www.gigabyte.ua/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-M52LT-D3

GIGABYTE GA-M52LT-D3

Материнская плата GIGABYTE GA-M52LT-D3 упакована в стандартную для бюджетных продуктов GIGABYTE упаковку. На белом фоне перечислены основные особенности платы, из которых можно выделить: наличие надежных твердотельных конденсаторов, готовность платы к работе с 6-ядерными процессорами AMD, наличие технологии CoreBoost.

GIGABYTE GA-M52LT-D3

Обратная сторона упаковки скупа на информацию. Из полезного здесь можно прочитать разве что о назначении технологии включения заблокированных ядер CoreBoost, если вы, конечно, владеть английским (на обратной стороне ни слова по-русски).

GIGABYTE GA-M52LT-D3

Комплект поставки материнской платы GIGABYTE GA-M52LT-D3 включает в себя следующие компоненты:

  • руководство пользователя;
  • 1x SATA-кабель;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задней панели I/O Shield;
  • диск с драйверами и утилитами.

Скромная комплектация, достаточная только для сборки ПК и начала работы, но не более.

GIGABYTE GA-M52LT-D3

GIGABYTE GA-M52LT-D3

Рассматриваемая сегодня материнская плата GIGABYTE GA-M52LT-D3 исполнена в формате ATX, что позволило удачно для эксплуатации расположить практически все важные порты и разъемы. По сути, некоторые неудобства может принести только близкое соседство интерфейса установки видеокарт PCI Express x16 со слотами оперативной памяти – даже видеокарта бюджетного класса наверняка заблокирует защелки. В остальном все удобно. Характерная черта данной платы – применение чипсета, реализующего всего два порта SATA 3.0 ГБ/с – вовсе не недостаток платы, а метод завоевания внимания покупателей, которые больше 1-2 носителей информации и не собираются использовать. Для покупателя, остановившего свой выбор на данной плате, дисковой подсистемы из двух жестких дисков SATA будет вполне достаточно. Кроме того, на плате реализован еще и один порт IDE, к которому без проблем можно подключить еще два устаревших устройства хранения информации. Разъем для питания процессора только 4-контактный, что не удивительно для платы данного класса. Зато большим плюсом платы является качественная элементная база – конденсаторы во всех узлах платы используются твердотельные. Еще одна положительная особенность GIGABYTE GA-M52LT-D3 – целых семь слотов расширения, что позволит существенно расширить ее функционал.

GIGABYTE GA-M52LT-D3

Материнской плата GIGABYTE GA-M52LT-D3 основана на чипсете NVIDIA nForce 520LE. Данный «набор микросхем» является облегченной версией NVIDIA nForce 520, что вылилось в возможность управления всего двумя портами SATA 3.0 ГБ/с. Но поддержка PATA 133/100/66/33 в облегченном чипе оставлена. К сожалению, заметим, что системная логика поддерживает только шину HyperTransport 1.0, т.е. при установке процессора с Socket AM3, а другой сюда и не подходит, он будет обмениваться данными с системой чуть медленнее, чем в на платах с более современными чипсетами, что несколько отразится на быстродействии системы, хотя и может быть частично компенсировано использованием быстрой памяти DDR3.

GIGABYTE GA-M52LT-D3

Слотов расширения на материнской плате GIGABYTE GA-M52LT-D3 много: PCI Express x16, два PCI Express x1 и четыре PCI. Таким образом, функциональность данной платы может быть существенно расширена, в том числе и не самыми современными картами.

GIGABYTE GA-M52LT-D3

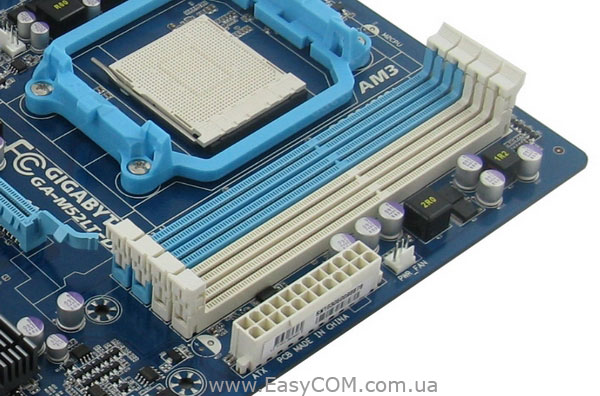

На материнской плате GIGABYTE GA-M52LT-D3 установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ, а максимальная гарантированная частота ее работы составляет 1666 МГц в режиме разгона.

GIGABYTE GA-M52LT-D3

Для питания процессора материнской платой GIGABYTE GA-M52LT-D3 используется очень простой 3+1-фазный стабилизатор питания, которого, впрочем, должно оказаться достаточно для всех совместимых процессоров в номинальном режиме. К тому же он включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Питание процессора обеспечивает 4-контактный разъем ATX12V. Таким образом, если и ставить на данную плату шестиядерный процессор (поддержка которых заявлена на плате), ни о каком существенном разгоне не может быть и речи, ведь узел питания на это и не рассчитан.

GIGABYTE GA-M52LT-D3

Чипсет материнской платы GIGABYTE GA-M52LT-D3 охлаждается низкопрофильным алюминиевым радиатором, температура которого при продолжительной работе платы достаточно высока – 58°С. При комплектации системы целесообразно будет продумать вентиляцию внутри корпуса.

Звуковая подсистема основана на кодеке Realtek ALC892, а для поддержки сетевых соединений служит LAN-контроллер Realtek RTL 8201EL.

GIGABYTE GA-M52LT-D3

На заднюю панель GIGABYTE GA-M52LT-D3 выведены следующие порты:

  • 1 x PS/2 (Клавиатура);
  • 1 x PS/2 (Мышь);
  • 4 x USB 2.0/1.1;
  • 1 x RJ45 LAN;
  • 1 x коаксиальный выход SPDIF;
  • 1 x LPT;
  • 1 x COM;
  • 6 x аудио порта (Line-in/ Line-out/ MIC).

В конфигурации портов есть такие устаревшие интерфейсы как LPT и COM, так что данную плату без проблем можно использовать с «пожилым» офисным оборудованием.

BIOS

BIOS материнской платы GIGABYTE GA-M52LT-D3 разработана на коде Award, и не отличается широким разнообразием настроек для разгона, здесь есть только необходимое.

Все доступные для разгона настройки мы свели в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 – 500 МГц

1

Частота шины PCI-Express

PCI-E Clock

100 – 150

1

Множитель процессора

CPU Clock Ratio

5 – 35

0,5

Множитель контроллера памяти

CPU NorthBridge Freq.

5 – 20

1

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.



Напряжения питания процессора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напряжения питания контроллера памяти

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

В разделе «MB Intelligent Tweaker» можно изменять частоты и напряжения на основных узлах системы и редактировать параметры системной памяти.

В пункте «DRAM Configuration» этого раздела предоставлен полный спектр настроек таймингов системной памяти.

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного кулера и четырех корпусных вентиляторов;
  • напряжением на ядре процессора и модулях оперативной памяти;
  • напряжением на линии питания +3,3 В и +12В.

Кроме того, в этом разделе можно включить функции автоматического управления процессорным кулером CPU Smart FAN Control и дополнительным вентилятором, который подключен к разъему SYS-FAN. Еще одним вентилятором, использующим разъем PWR_FAN, управлять нельзя.

Возможности разгона

Возможности разгона системной шины материнской платы GIGABYTE GA-M52LT-D3 соответствуют ее уровню и цене. С трехъядерным процессором AMD Phenom II X3 720 тактовую частоту опорной шины удалось поднять лишь до значения 262 МГц. Этого, учитывая возможности стабилизатора питания, будет вполне достаточно для заметного ускорения системы, однако «выжать все» из мощных процессоров не удастся.

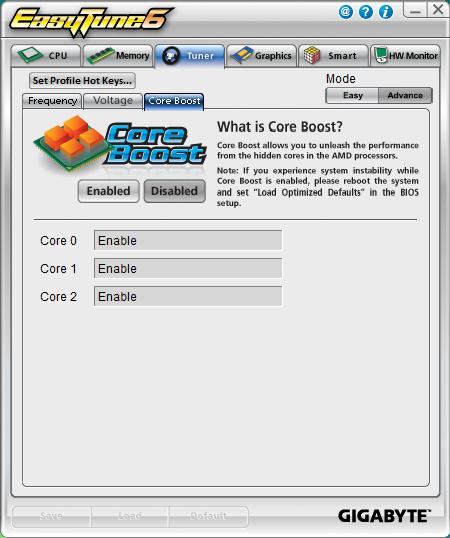

В комплекте с материнской платой поставляется фирменная утилита GIGABYTE EasyTune6, при помощи которой можно производить различные настройки и мониторинг системы прямо из операционной системы. Данная утилита помимо всего прочего имеет настройку для разблокировки скрытых ядер процессора, которая называется Core Boost. Правда при активации Core Boost утилита потребует перезагрузки системы для того, чтобы изменения вступили в силу.

Тестирование

Для тестирования материнской платы GIGABYTE GA-M52LT-D3 использовался следующий комплект оборудования:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Графический ускоритель

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

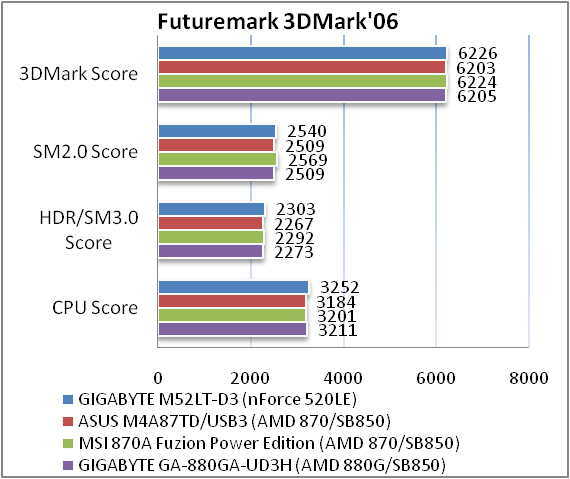

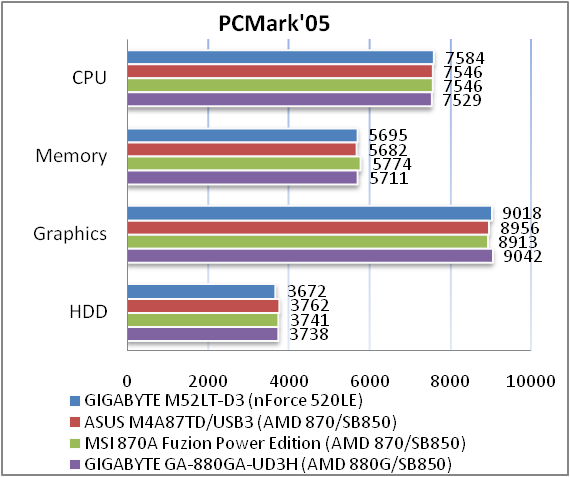

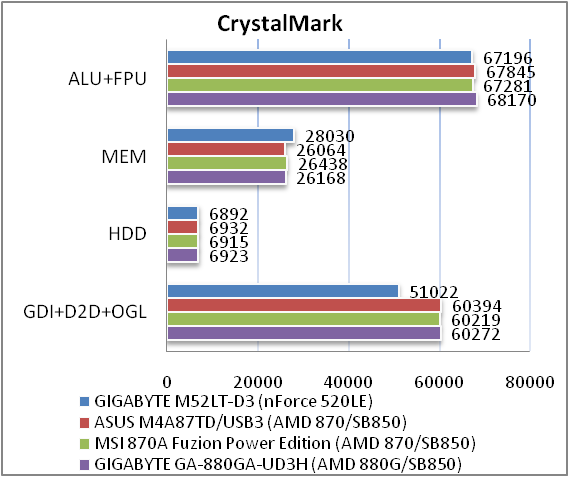

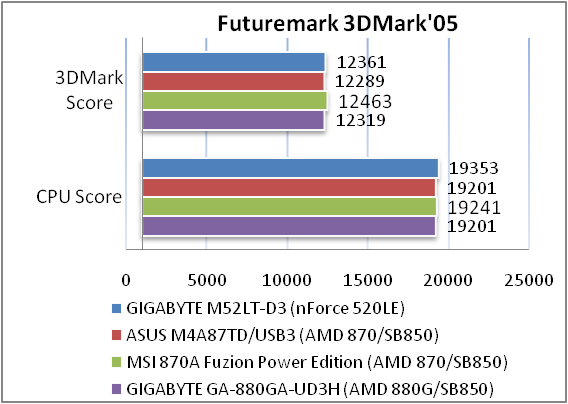

Результаты тестов при номинальных режимах работы показывают, что по производительности материнская плата GIGABYTE GA-M52LT-D3 существенно не отличается от решений подобного класса, т.е. обмен данными с системой по устаревшей шине HyperTransport 1.0 незначительно повлиял на быстродействие или был компенсирован использованием более быстрой оперативной памяти.

Тестирование звукового тракта на основе кодека Realtek ALC892

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.22

Хорошо

Уровень шума, дБ (А)

-86.4

Хорошо

Динамические диапазон, дБ (А)

85.0

Хорошо

Гармонические искажения, %

0.129

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.258

Средне

Взаимопроникновение каналов, дБ

-83.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.258

Средне

Общая оценка



Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.17

Очень хорошо

Уровень шума, дБ (А)

-85.4

Хорошо

Динамические диапазон, дБ (А)

85.3

Хорошо

Гармонические искажения, %

0.0044

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.4

Средне

Интермодуляционные искажения + шум, %

0.016

Очень хорошо

Взаимопроникновение каналов, дБ

-78.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.014

Очень хорошо

Общая оценка



Очень хорошо

Встроенный аудиокодек Realtek ALC892 показал результат «очень хорошо». Из этого следует, что обвязка кодека выполнена на качественном уровне, и для большинства задач такой аудиоподсистемы будет вполне достаточно.

Выводы

Материнская плата GIGABYTE GA-M52LT-D3 – типичный представитель плат для экономных пользователей и комплектации офисных «рабочих лошадок». Она не дорога, но вместе с тем имеет практически все функции, которые могут понадобиться в повседневной эксплуатации. Производитель в целях снижения стоимости продукта сэкономил главным образом путем установки на плату упрощенного чипсета, который поддерживает только два порта SATA 3.0 Гб/с, и используя достаточно простой узел питания процессора. НО, наверняка, хозяин бюджетного компьютера не будет собирать систему с кучей жестких дисков, да и разгонять центральный процессор до предельных значений вряд ли будет в его интересах. Так что эти два негативных качества протестированной материнской платы не такие уж и большие недостатки. Пожалуй, больший недостаток – использование устаревшей шины для обмена данными внутри системы HyperTransport 1.0, хотя более низкая скорость её работы практически полностью компенсируется установкой на плату быстрой и уже давно более доступной памяти DDR3. В остальном данная материнская плата «и швец и жнец и на дуде игрец» - здесь вам и инструмент для разлочки скрытых ядер процессора CoreBoost, поддержка шестиядерных процессоров AMD, наличие интерфейсов PATA, FDD, LPT, COM для использования с платой оборудования «в годах». Ну а добавить какую-то дополнительную функциональность плате можно при помощи слотов расширения, которых, помимо слота для видеокарты, целых шесть штук. Словом, экономным пользователям вполне стоит обратить внимание на данную плату.

Достоинства:

  • доступная цена;
  • наличие функции разблокировки ядер;
  • качественная элементная база;
  • поддержка шестиядерных процессоров;
  • поддержка устаревших интерфейсов FDD, IDE. LPT и COM.

Недостатки:

  • скромная комплектация;
  • поддержка только шины HyperTransport 1.0 для обмена данными процессора с системой;
  • наличие всего двух портов SATA.


Автор: Дмитрий Исаев

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, и Sea Sonic за предоставленное для тестового стенда оборудование.
