Обзор материнской платы GIGABYTE M68MT-D3 rev.2.3

Сегодня мы рассмотрим материнскую плату, предназначенную в первую очередь для офисных систем. Это решение построено на проверенном годами, ведь «в строю» он с 2007-го года, наборе системной логики NVIDIA GeForce 7025 / NVIDIA nForce 630a, особенностью которого является наличие достаточно функционального интегрированного видеоядра. Как видим, этот чипсет все еще позволяет разрабатывать системные платы для, что важно, поддержки современных процессоров под Socket AM3 и наиболее актуальной сегодня оперативной памяти DDR3. Но в решениях для офиса, в первую очередь, важны надежность и низкая стоимость. Рассматриваемая сегодня материнская плата, на первый взгляд, соответствует данным требованиям. Низкая цена достигнута благодаря экономии на компоновке платы, она имеет: компактные габариты, доступный чипсет, всего четыре порта SATA 3.0 ГБ/с, всего два слота под оперативную память. В то же время плата высоконадежна – она использует качественную элементную базу. Словом, «по документам», вполне достойная для офисных нужд плата. Как обстоят дела на практике, узнаем в настоящем обзоре материнской платы GIGABYTE GA-M68MT-D3.

GIGABYTE M68MT-D3

Спецификации материнской платы GIGABYTE GA-M68MT-D3:

Производитель

GIGABYTE

Модель

GA-M68MT-D3

Чипсет

NVIDIA GeForce 7025 / NVIDIA nForce 630a

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II

Используемая память

DDR3 1666(OC)/1333/1066/800 МГц

Поддержка памяти

2 x 1.5V DDR3 DIMM слота с поддержкой до 8 ГБ памяти.
DDR3 1666(OC)/1333/1066/800 МГц
Двухканальная архитектура памяти.

Слоты расширения

1 x PCIe x16
1 x PCIe x1
2 x PCI

VGA

Интегрированный NVIDIA GeForce 7025
Поддерживает API: DirectX 9.0c, OpenGL 2.1
Поддержка мониторов: VGA – 1920 x 1440 @75 Гц; DVI – 1600 x 1200 @60 Гц
Использует до 256 МБ из системной памяти

Дисковая подсистема

NVIDIA nForce 630a поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5 и JBOD
1 x Ultra DMA 133/100/66/33

LAN

Realtek 8211CL (10/100/1000) Мбит/с

Звуковая подсистема

Аудио кодек Realtek ALC888B

Питание

24-контактный разъем питания ATX
4-контактный разъем питания ATX12V

Охлаждение

Алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
4 x USB 2.0/1.1
1 x RJ45 LAN
1 x D-Sub
1 x LPT
1 x COM
3 x аудио порта (Line-in/ Line-out/ MIC)

Внутренние порты I/O

2 x USB 2.0/1.1
1 x S/PDIF вход/выход
4 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x FDD
1 x floppy disk drive
1 x COM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

@BIOS
Auto Unlock
Auto Green
Download Center
Q-Flash

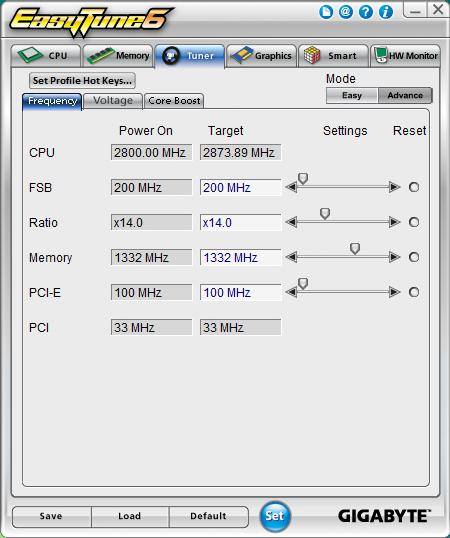

EasyTune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2

Комплектация

Руководство пользователя
1 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
заглушка задней панели
диск с драйверами и утилитами

Форм-фактор, размеры, мм

MicroATX
244 x 225

Сайт производителя

http://www.gigabyte.ua/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE M68MT-D3

GIGABYTE M68MT-D3

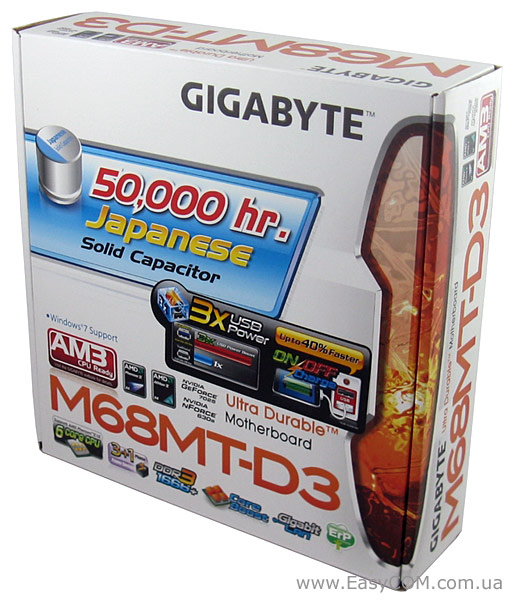

Материнская плата GIGABYTE GA-M68MT-D3, не смотря на ее бюджетный статус, упакована в достаточно броско оформленную картонную коробку с множеством надписей и фирменных эмблем. На лицевой стороне упаковки в первую очередь подчеркивается надежность платы, ввиду наличия на ней долговечных конденсаторов с твердым электролитом.

GIGABYTE M68MT-D3

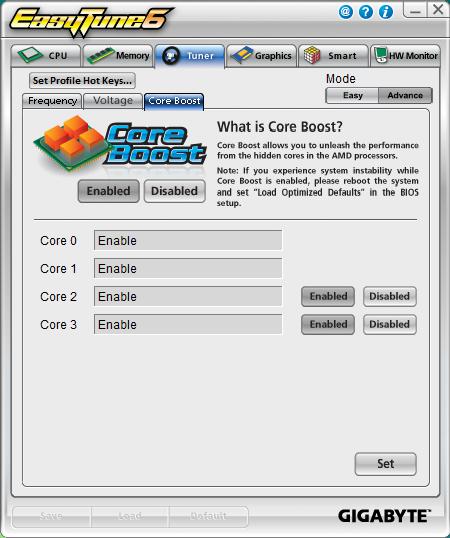

Обратная сторона упаковки не богата на информацию, здесь расписываются лишь особенности технологии разблокировки скрытых ядер процессора Core Boost, упоминается о возможности использования с платой шестиядерных процессоров AMD и наличии двух микросхем BIOS.



Комплект поставки материнской платы GIGABYTE GA-M68MT-D3 включает в себя следующие компоненты:

  • руководство пользователя;
  • 1 x SATA-кабель;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задней панели I/O Shield;
  • диск с драйверами и утилитами.

Скромная комплектация, достаточная только для сборки ПК и начала работы, но не более.

GIGABYTE M68MT-D3

GIGABYTE M68MT-D3

Рассматриваемая сегодня материнская плата GIGABYTE GA-M68MT-D3 исполнена в формате MicroATX, в связи с чем имеет специфические особенности компоновки. На плате расположились только два слота под оперативную память, нижние защелки которых, кстати, могут блокироваться при установке на плату габаритной видеокарты. С установленным на плату крупным видеоускорителем также может быть заблокирована часть разъемов SATA. Разъем для питания процессора только 4-контактный – плата не задумывалась как основа для оверклокерских экспериментов, где требуется максимальное количество энергии. Зато большим плюсом платы является качественная элементная база – конденсаторы во всех узлах платы используются твердотельные. В остальном компоновка платы ничем не примечательна.

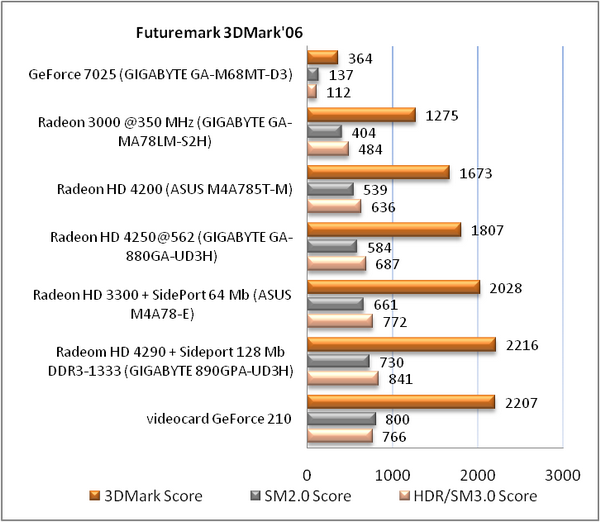

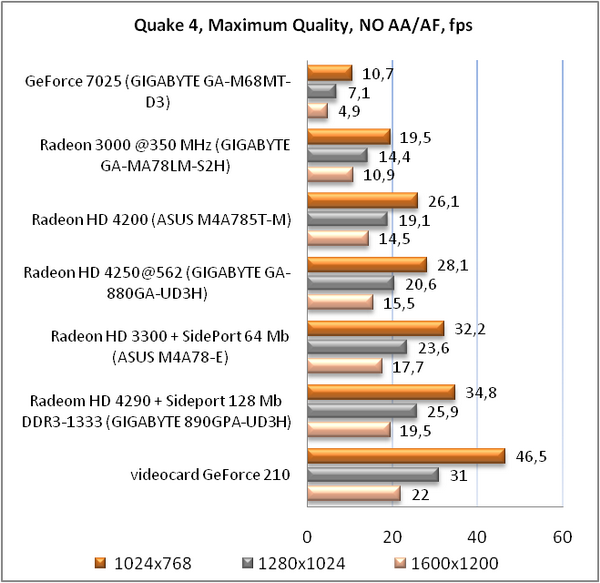

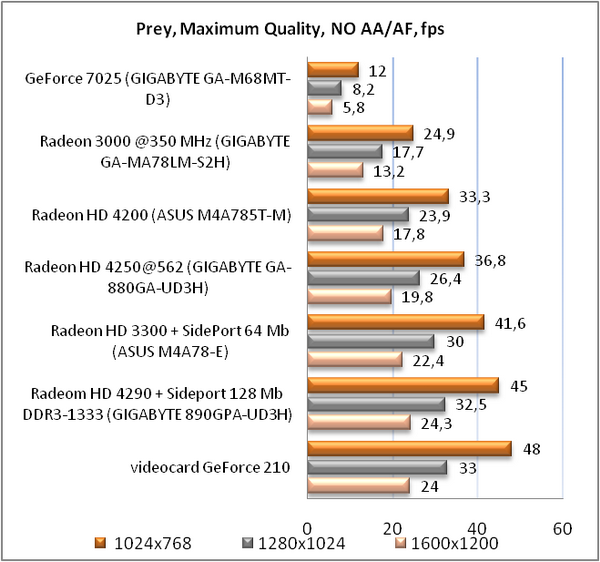

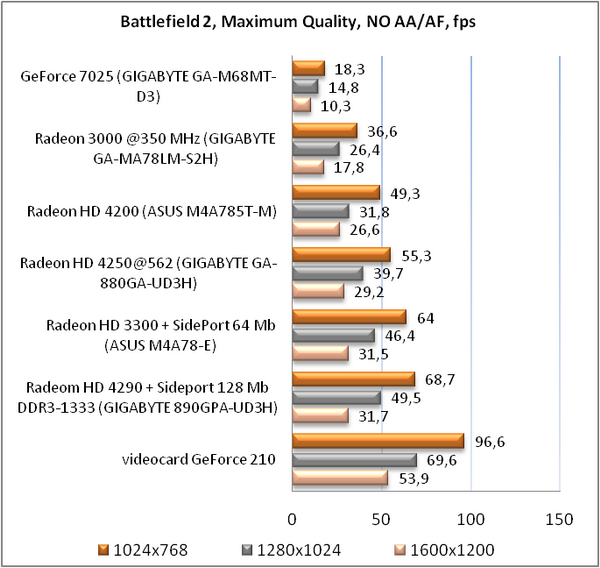

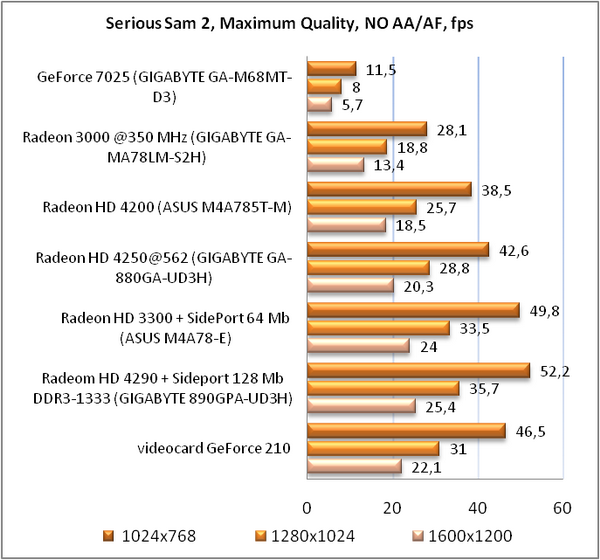

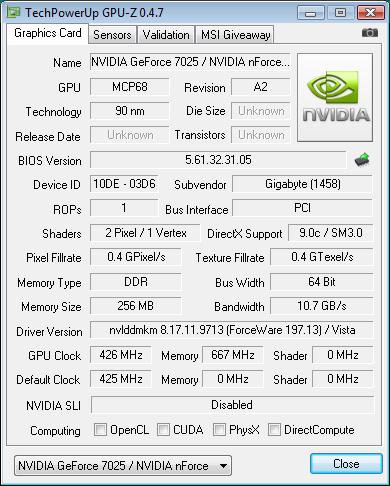

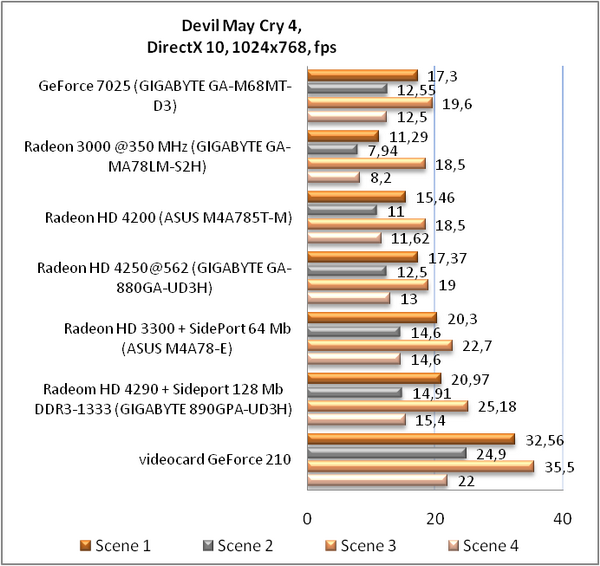

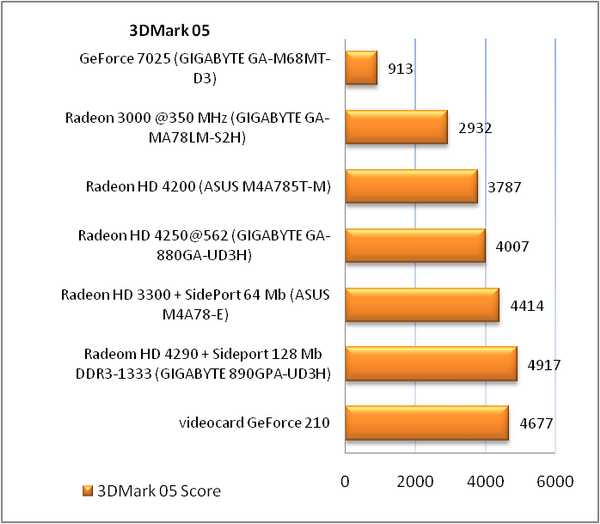

Системная логика материнской платы GIGABYTE GA-M68MT-D3 состоит из двух компонентов. Микросхема NVIDIA nForce 630a обеспечивает поддержку четырех портов SATA 3.0 ГБ/с с поддержкой RAID 0, 1, 10, 5 и JBOD, а так же управляет портом для устройств PATA 133/100/66/33. Неотъемлемая часть NVIDIA GeForce 7025 содержит по современным меркам простейшее видеоядро, которого будет достаточно только для работы с текстом и серфинга в интернете, поскольку оно не поддерживает ускорение декодирования HD-Video. Это интегрированное графическое ядро включает 2 пиксельных и 1 вершинный конвейера, обеспечивающих поддержку DirectX 9.0c. И хотя GPU работает на частоте 425 МГц, но его скромный потенциал позволит поиграть лишь в простенькие казуальные игры.

К сожалению, заметим, что системная логика поддерживает только шину HyperTransport 1.0, т.е. при установке процессора с Socket AM3, а другой сюда и не подходит, он будет обмениваться данными с системой чуть медленнее, чем на платах с более новыми чипсетами, что несколько отразится на быстродействии системы, хотя и может быть частично компенсировано использованием быстрой памяти DDR3.

Сказать что-то особенное о слотах расширения GIGABYTE GA-M68MT-D3 нельзя, здесь их минимальное количество. Для расширения функционала можно использовать один слот PCI Express x16, два PCI и один PCI Express x1.

На материнской плате GIGABYTE GA-M68MT-D3 установлено только два 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 8 ГБ, а максимальная гарантированная частота ее работы составляет 1666 МГц в режиме разгона.

GIGABYTE M68MT-D3

На материнской плате GIGABYTE GA-M68MT-D3 используется очень простой 3+1-фазный стабилизатор питания процессора. Зато он включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Питание процессора обеспечивает 4-контактный разъем ATX12V. Таким образом, если и ставить на данную плату шестиядерный процессор (поддержка которых заявлена на плате), ни о каком существенном разгоне не может быть и речи, ведь узел питания на это не рассчитан.

Связка микросхем системной логики NVIDIA GeForce 7025/NVIDIA nForce 630a охлаждается низкопрофильным алюминиевым радиатором, температура которого при продолжительной работе платы достаточно высока – 67°С. По-хорошему, т.е. чтобы компьютер подольше работал стабильно, при комплектации системного блока с данной материнской платой следует обеспечить хорошую вентиляцию внутри, особенно в зоне радиатора системной логики.

Звуковая подсистема основана на кодеке Realtek ALC888B, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8211CL.

GIGABYTE M68MT-D3

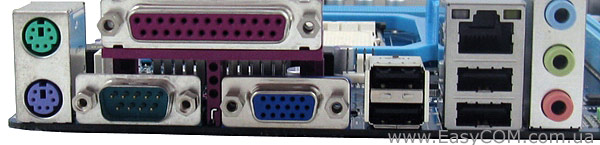

На заднюю панель GIGABYTE GA-M68MT-D3 выведены следующие порты:

  • 1 x PS/2 (Клавиатура);
  • 1 x PS/2 (Мышь);
  • 4 x USB 2.0/1.1;
  • 1 x RJ45 LAN;
  • 1 x D-Sub;
  • 1 x LPT;
  • 1 x COM;
  • 3 x аудио порта (Line-in/ Line-out/ MIC).

В конфигурации портов есть такие «раритетные» интерфейсы как LPT и COM, так что данную плату без проблем можно использовать с «пожилым» офисным оборудованием. Однако для вывода сигнала с интегрированного видеоядра здесь предусмотрен только порт D-Sub (VGA), что уже может быть не очень удобно.

BIOS

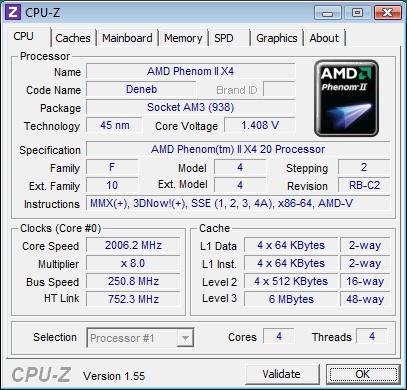

BIOS материнской платы GIGABYTE GA-M68MT-D3 разработана на коде Award. Поскольку данная плата принадлежит к классу офисных решений, то настроек для разгона тут не так много.

Все доступные для разгона настройки мы свели в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 – 300 МГц

1

Множитель процессора

CPU Clock Ratio

5 – 35

0,5

Множитель контроллера памяти

CPU NorthBridge Freq.

5 – 20

1

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.



Частота интегрированного видео

VGA Core Clock

от + 1% до +50%

1

Напряжение питания процессора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напряжение питания контроллера памяти

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

В разделе «MB Intelligent Tweaker» можно изменять напряжения на основных узлах системы и редактировать параметры системной памяти.

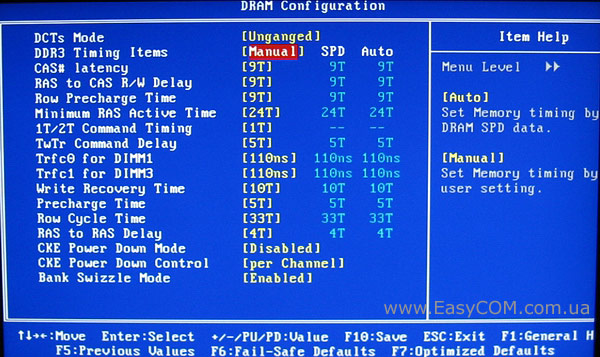

В пункте «DRAM Configuration» этого раздела предоставлен полный спектр настроек таймингов системной памяти.

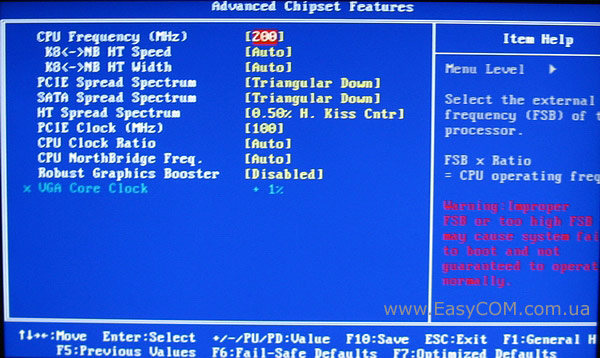

Настройки для изменения частоты FSB, множителя процессора и некоторых других параметров системы расположились в разделе «Advanced Chipset Features»

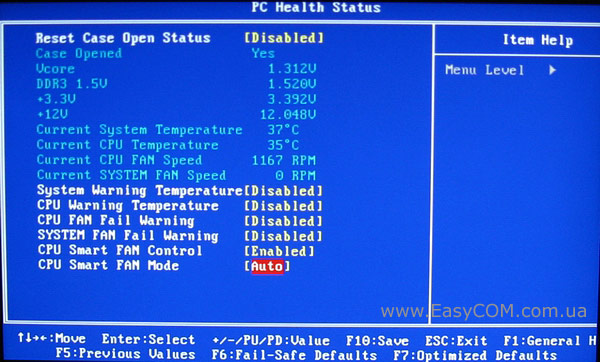

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора,
  • скоростью вращения процессорного кулера и четырех корпусных вентиляторов;
  • напряжением на ядре процессора и модулях оперативной памяти;
  • напряжением на линии питания +3,3 В и +12В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control.
