Обзор материнской платы GIGABYTE GA-M68SM-S2L

28-04-2008

В этом обзоре мы протестируем материнскую плату, больше ориентированную на применение в офисной конфигурации - GIGABYTE GA-M68SM-S2L. Она основана на наборе системной логики NVIDIA GeForce 7025 / NVIDIA nForce 630a имеющем в своем составе интегрированное графическое ядро. Заметим, что точно на таком же чипсете у компании GIGABYTE есть еще одно чуть более функциональное решение - материнская плата GIGABYTE GA-M68SM-S2. Основными преимуществами последней являются: четыре слота оперативной памяти, 8-канальный звуковой кодек, контроллер FireWire и чуть более мощный стабилизатор питания. Мы же рассмотрим «младшую» модель, поскольку «старшая» явно не окажется хуже, а значит, полученные результаты можно с уверенностью перенести и на нее.

GIGABYTE GA-M68SM-S2L

Спецификация материнской платы GIGABYTE GA-M68SM-S2L:

Производитель

GIGABYTE

Модель

GA-M68SM-S2L

Чипсет

NVIDIA GeForce 7025 / NVIDIA nForce 630a

Процессорный разъем

AM2

Поддерживаемые процессоры

AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Примечание: если установить AMD AM2+ CPU, то вместо соответствующей шины HT3.0 (5200 MT/s) будет HT1.0 (2000 MT/s)

Системная шина, МГц

2000 МГц

Используемая память

DDR2 1066/800/ 667/ 533 МГц

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

VGA

Интегрированный NVIDIA GeForce 7025

Слоты расширения

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

Дисковая подсистема

NVIDIA nForce 630a поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5 и JBOD
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 6-канальнго звука Realtek ALC662
High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek RTL8211BL (10/100/1000 Мб)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипах

Разъемы для вентиляторов

1 x CPU
1 x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x LPT
1 х DVI-D
1 x VGA
4 x USB 2.0
1 x LAN (RJ45)
3 х аудио разъема

Внутренние порты I/O

6 x USB
1 x S/PDIF выход
4 х SATA
1 x IDE
1 х COM
1 х FDD
1 х CD вход
Разъем системной панели
Аудио разъем передней панели

BIOS

1 х 4 Mбит Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, HT, память, IGP

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция к материнской плате
1 х CD с драйверами
Заглушка

Форм-фактор Размеры, мм

MicroATX
244 x 225

Сайт производителя

http://www.gigabyte.com.tw/

Новую версию BIOS для GIGABYTE GA-M68SM-S2L можно скачать с официальной страницы.
Новую версию драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-M68SM-S2L

GIGABYTE GA-M68SM-S2L

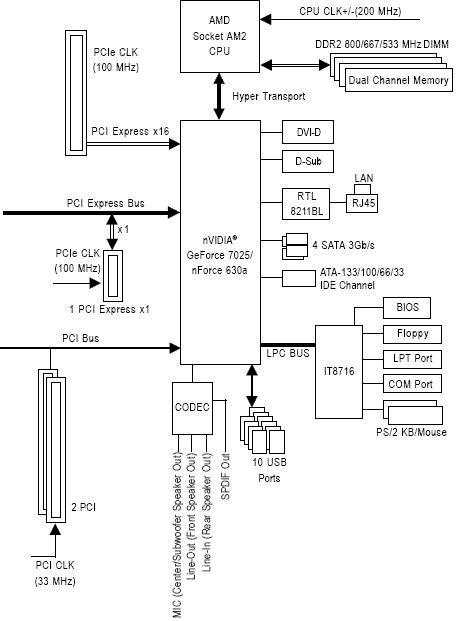

Интегрированное графическо ядро NVIDIA GeForce 7025 включает 2 пиксельных и 1 вершинный конвейера, работающие на частоте 425 МГц. Ускоритель имеет поддержку DirectX 9.0c (Shader Model 3.0), но в отличие от GeForce 7050PV в нем отсутствует поддержка PureVideo, которая определяет наличие таких функций, как аппаратное декодирование H.264, VC-1 и MPEG-2, а также постобработка видеопотока. Так как материнская плата GIGABYTE GA-M68SM-S2L относится к бюджетному классу, то ее оснастили только двумя слотами для оперативной памяти и только одним слотом PCIe x1.

GIGABYTE GA-M68SM-S2L

Материнская плата GIGABYTE GA-M68SM-S2L упакована в небольшую бело-зеленую картонную коробку, на которой сделано небольшое перечисление основных ее достоинств.

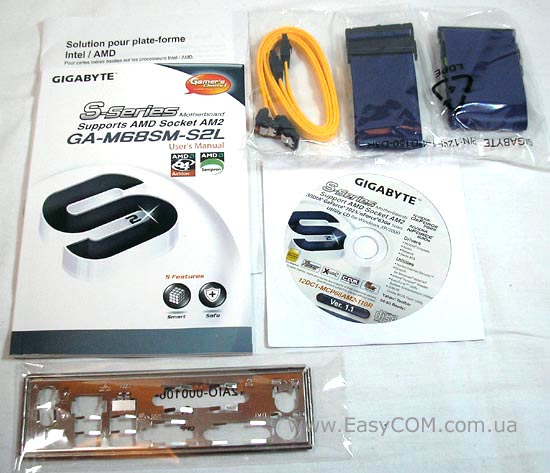

В относительно скромный комплект материнской платы GIGABYTE GA-M68SM-S2L входит:

  • CD-диск с драйверами;
  • руководство пользователя;
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфа Serial ATA;
  • заглушка на заднюю панель корпуса.

GIGABYTE GA-M68SM-S2L

Компоновка материнской платы GIGABYTE GA-M68SM-S2L не имеет особых претензий, разве только заметить, что защелки слотов оперативной памяти могут перекрываться длинной видеокартой. В остальном все как положено – все основные разъемы и порты расположены по краю платы.

GIGABYTE GA-M68SM-S2L

Для охлаждения системной логики используется очень компактный алюминиевый радиатор, но он вполне справляется со своими обязанностями. Чипсетом NVIDIA nForce 630a поддерживаются четыре порта Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 10, 5 и JBOD и один разъем для двух IDE устройств. Шесть внутренних портов USB расположились по правому краю материнской платы. Разъем индикации и подключения кнопок корпуса размещен в самом низу, но, часто встречающейся на платах GIGABYTE цветовой маркировки, упрощающей процесс подключения, на нем, к сожалению, нет.

Расширить функциональные возможности системы получится за счет двух слотов PCI, одного PCIE х1 и PCIE х16.

Звуковая подсистема на GIGABYTE GA-M68SM-S2L основана на 6-канальном HDA кодеке Realtek ALC662, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Все ЦАП кодека Realtek ALC662 поддерживают преобразование только с 16/20/24 битного формата с частотой дискретизации 44,1/48,0/96,0 кГц. Также на плате установлен сетевой контроллер Realtek RTL8211BL, поддерживающий режимы 10/100/1000 Мбит/с.

GIGABYTE GA-M68SM-S2L

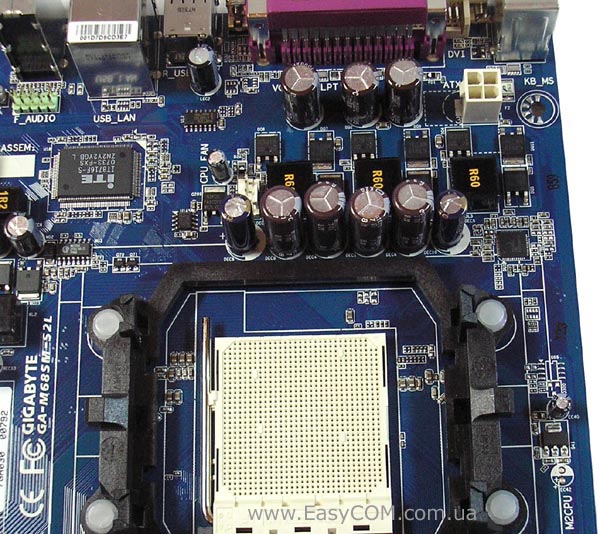

Питание процессора обеспечивается 3-фазной схемой стабилизации, собранной на конденсаторах с жидким электролитом, но  дроссели использованы с ферромагнитным сердечником, что уменьшает потери на вихревые токи.

GIGABYTE GA-M68SM-S2L

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI-D видеовыход, разъем RJ45 для сетевых соединений, последовательный COM и параллельный LPT, а также три аудио-разъема для 6-канального звука.

GIGABYTE GA-M68SM-S2L

На материнской плате GIGABYTE GA-M68SM-S2L есть только два разъема для подключения вентиляторов, 4-контактный расположен возле процессорного разъема, а 3-контактный находится в нижней части материнской платы.

BIOS

В материнской плате GIGABYTE GA-M68SM-S2L используется код Award BIOS.

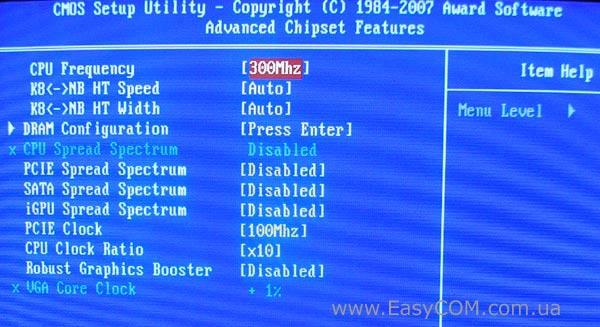

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-M68SM-S2L, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Cool’n’Quiet

Virtualization





Фирменная технология

Robust Graphics Booster





Процессорный множитель

CPU Clock Ratio

5-max

1

Частота системной шины

CPU Frequency

200-300 МГц

1

Делитель для памяти

Memory Clock

400/533/667/800



Тайминг CAS

CAS Latency

3T - 6T

1T

Множитель HyperTransport

HT Link Frequency

1-5

1

Разрядность HyperTransport

HT Link Width

8, 16



Частота шины PCI Express

PCIE Clock

100-150 МГц

1

Частота интегрированного видео

VGA Core Clock

от + 1% до +50%

1

В плане разгона материнская плата GIGABYTE GA-M68SM-S2L далеко не лучший вариант. Хотя частоту тактового генератора и можно повысить до 300 МГц, но совсем нет настроек для повышения стабильности поднятием напряжения.

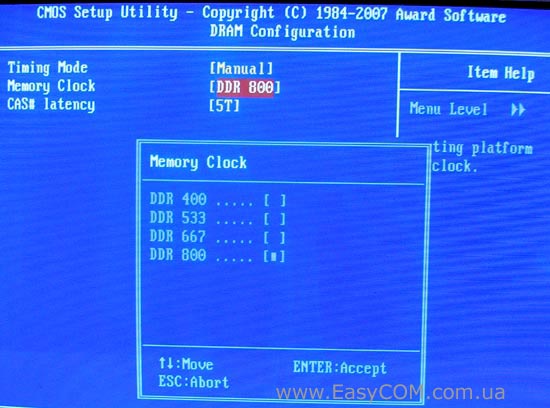

В подразделе «DRAM Configuration» можно поменять частоту памяти и изменить значение единственного тайминга CAS.

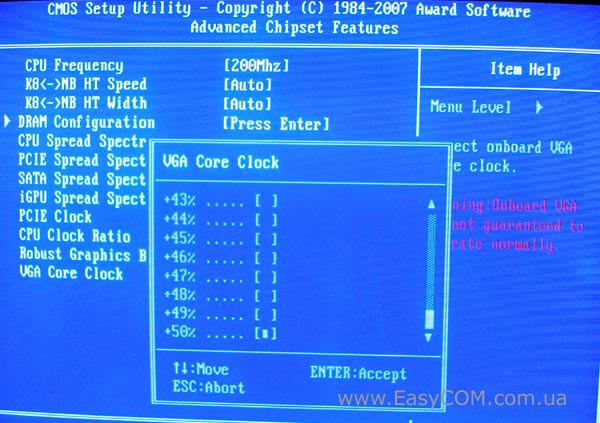

В BIOS есть возможность поднять частоту интегрированного ядра на 50 %. Вот только надеяться на особую прибавку производительности видеоподсистемы от такого разгона особо не стоит.

В разделе Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- состоянием напряжения на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме этого, в настройке «CPU Warning Temperature» и «System Warning Temperature» можно задать критичную температуру процессора и материнской платы (чипсета), при которой будет выводиться аварийное звуковое предупреждение. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» производится выбор типа напряжения питания: постоянное или импульсное PWM.

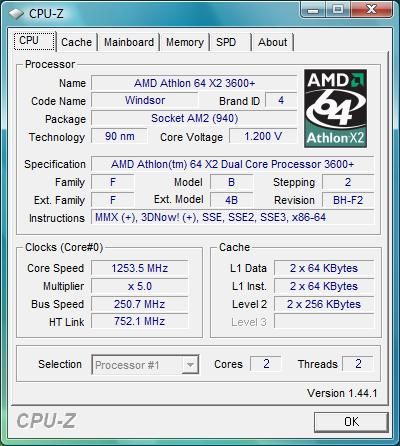

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 250 МГц.

Тестирование звукового тракта на основе кодека Realtek ALC662

Общие результаты (RightMark Audio Analyzer)

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.34

Хорошо

Уровень шума, дБ (А)

-83.4

Хорошо

Динамические диапазон, дБ (А)

83.4

Хорошо

Гармонические искажения, %

0.0031

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.2

Средне

Интермодуляционные искажения + шум, %

0.021

Хорошо

Взаимопроникновение каналов, дБ

-79.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка



Очень хорошо

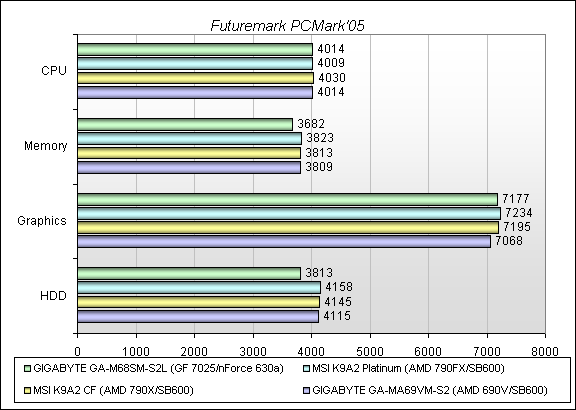

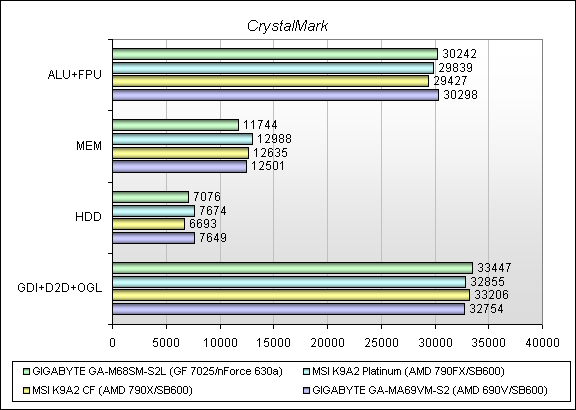

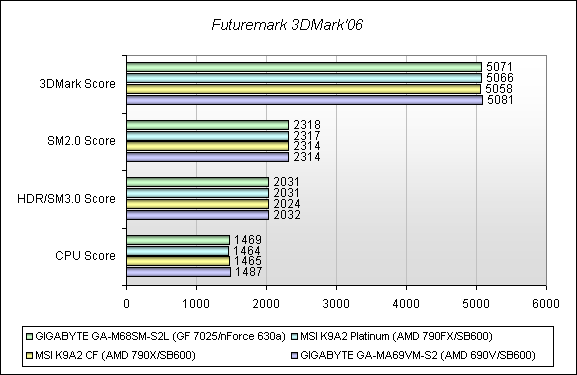

Тестирование производительности

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

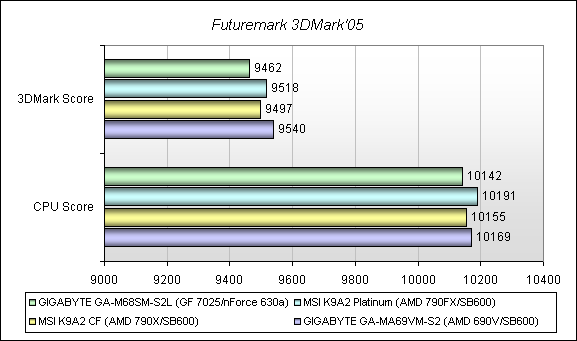

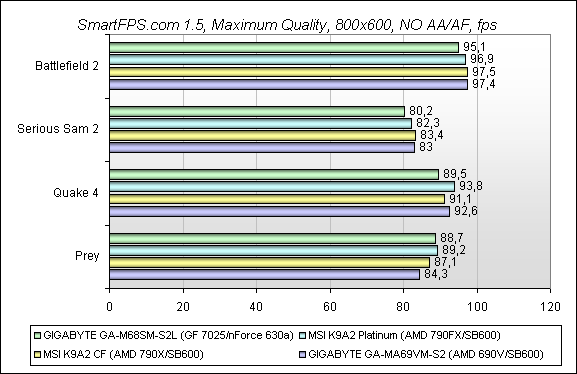

Материнская плата GIGABYTE GA-M68SM-S2L по уровню производительности не выделяется среди решений этого же класса.

Тестирование материнской платы GIGABYTE GA-M68SM-S2L на интегрированном видеоускорителе NVIDIA GeForce 7025



GIGABYTE GA-M68SM-S2L

GIGABYTE GA-MA69VM-S2

ASUS M2NPV-VM



NVIDIA GeForce 7025

AMD 690V
(Radeon X1200)

GeForce 6150

PCMark'05

Score

3120

3443

3121

CPU

4002

4017

4029

Memory

3625

3753

3582

Graphics

1037

1373

1040

CrystalMark

ALU+FPU

28768

29291

28240

MEM

11167

12177

12758

GDI+D2D+OGL

11947

9865

12230

Futuremark 3DMark'05

3DMark Score

795

1079

696

CPU Score

7722

6528

7214

Futuremark 3DMark'06

3DMark Score

324

328

214

SM2.0 Score

122

151



HDR/SM3.0 Score

102





SmartFPS.com 1.8 (800x600, NO AA/AF), fps

Battlefield 2

21,6



18,2

Serious Sam 2

14,5

21,3

13,2

Quake 4

13,3

18,3

11,1

Prey

10

20,3

12,2

Как видим по результатам тестирования, производительность интегрированных графических ускорителей NVIDIA GeForce 7 и 6 серии, а также конкурировавшего с ними Radeon X1200 (AMD 690V/G), мало чем отличаются, хотя последний выглядит все таки предпочтительней. В свете выхода материнских плат на чипсетах NVIDIA GeForce 8200 и AMD 780G, которые по заявлениям имеют большую производительность, скорее всего сегмент мультимедийных предложений будет занят новыми продуктами. Так что старым наборам системной логики, похоже, останется место только в самой бюджетной нише, где от ПК нужно изображение на мониторе, а производительность в 3D не важна.

Выводы

Материнская плата GIGABYTE GA-M68SM-S2L будет особенно хорошим вариантом в случае сборки компьютера для офисных задач, когда требуется не очень мощная графическая система и небольшое количество функциональных возможностей, чтобы за них не нужно было переплачивать. GIGABYTE GA-M68SM-S2L является в определенном смысле "урезанной" версией GIGABYTE GA-M68SM-S2. Поэтому если нужен будет недорогой компьютер для дома, то лучше остановиться на последней материнской плате, т.к. на ней установлен 8-канальный звуковой кодек и есть контроллер шины FireWire. С точки зрения разгона GIGABYTE GA-M68SM-S2L не очень хороший вариант, в виду ограниченного набора функций в BIOS, но даже при всем этом можно будет примерно на 20 % повысить производительность, что в ряде случаев возможно без поднятия напряжения.

К достоинствам, можно отнести:

  • невысокую стоимость;
  • 10 разъемов USB.

К недостаткам, отнесем:

  • только один разъем для корпусного вентилятора;
  • нет настроек BIOS, повышающих стабильность разогнанной системы.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
