Обзор материнской платы GIGABYTE GA-M78SM-S2H

Некоторое время назад в ассортименте продукции компании GIGABYTE появились универсальные материнские платы, построенные на базе чипсета NVIDIA GeForce 8200, в котором присутствует совместимое с DirectX 10 Shader Model 4.0 и OpenGL 2.0 интегрированное графическое ядро, имеющее поддержку технологий GigaThread Technology, NVIDIA Lumenex Engine, NVIDIA nView Multi-Display Technology и NVIDIA PureVideo HD Technology, а также с реализованой поддержкой такой прогрессивной разработки, как технология NVIDIA Hybrid SLI с режимами GeForce Boost и HybridPower.

Правда, решений для процессоров AMD на NVIDIA GeForce 8200 у GIGABYTE пока всего два: GA-M78SM-S2H и GA-M85M-US2H, причем они очень похожи функционально, но и имеют ряд отличий, которые предстоит выявить, ведь мы уже тестировали GIGABYTE GA-M85M-US2H rev.1.2 (не спутайте с GIGABYTE GA-M85M-US2H rev.1.0, которая имеет такой же функционал, но основан на NVIDIA GeForce 8100). Сегодня мы протестируем второе бюджетное решение от GIGABYTE на NVIDIA GeForce 8200 - материнскую плату GA-M78SM-S2H.

Внешний вид и комплектация

Материнская плата GIGABYTE GA-M78SM-S2H упакована в картонную коробку серого цвета с качественной цветной полиграфией. На коробке указаны все поддерживаемые платой технологии, типы процессоров и процессорные разъемы, а также тип поддерживаемой памяти и версия применяемой шины Hyper Transport. Отметим, что на коробке присутствует эмблема «Gamer's Choice!», что достаточно неожиданно для решения такого уровня.

На обратной стороне упаковки указана более подробная информация о поддерживаемых платой фирменных технологиях и комплектному программному обеспечению.

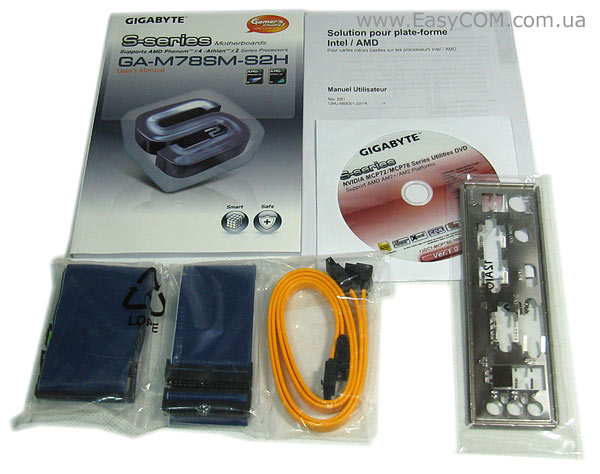

Комплектация платы стандартна для своей ценовой категории – тут есть только самый необходимый набор аксессуаров. В коробке с GIGABYTE GA-M78SM-S2H вы можете найти:

• Руководство пользователя материнской платы;
• Руководство по установке и подключению платы;
• Диск с драйверами и дополнительными утилитами;
• Один IDE-кабель;
• Один FDD-кабель;
• Два SATA-кабеля;
• Заглушку на заднюю панель корпуса.

Спецификация

Производитель и модель	GIGABYTE GA-M78SM-S2H
Поддерживаемые процессоры	Socket AM3 / AM2+ / AM2 поддерживаемые процессоры: AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD SempronX2 / AMD Sempron
Чипсет	NVIDIA GeForce 8200
Частота системной шины HyperTransport, МТ/с	5200 для процессоров AM2+ и AM3, 2000/1600 для процессоров AM2
Память	Двухканальная архитектура 2 x 1.8V DDR2 DIMM Максимальный объем памяти до 8 ГБ DDR2 1066/800/667
Слоты расширения	1 x PCI Express x16 2.0 1 x PCI Express x1 2 x PCI
Поддержка Multi-GPU	NVIDIA Hybrid SLI Поддерживаются режимы GeForce Boost и Hybrid Power
Дисковая подсистема	NVIDIA GeForce 8200: 1 x IDE ATA-133/100/66/33 для двух IDE-устройств 6 x SATA 3Гб/с с поддержкой SATA RAID 0, RAID 1, RAID 5, RAID 0+1 и JBOD iTE IT8718: 1 x порт контроллера FDD
Поддержка LAN	Realtek 8211B (10/100/1000 Mbit)
Звуковая подсистема	8-канальный HD-аудио кодек Realtek ALC888
Внутренние разъемы ввода/вывода	24-контактный ATX 4-контактный ATX 12V 1 x CD in 1 x chassis intrusion разъем 1 x COM Разъем для вентилятора CPU 1 x FDD Разъем для фронтального динамика Разъем для передней панели 1 x IDE 1 разъем для power LED 1 x SPDIF out Разъем для системного вентилятора 4 x USB 2.0/1.1 6 x SATA 3Gb/s
Задняя панель	1 x D-Sub 1 x DVI-D 1 х HDMI порт 1 x LPT 1 x RJ45 LAN SPDIF выход (оптический) 3 x аудио порта (Line-in/ Line-out/ MIC) 4 x USB 2.0/1.1 PS/2 Клавиатура/Мышь
Фирменные технологии	@BIOS Поддержка Download Center Q-Flash Поддержка EasyTune Virtual Dual BIOS Xpress Install Xpress Recovery 2
Контроль за состоянием системы	Контроль температуры CPU Cообщение о неисправности вентилятора CPU / системного вентилятора Контроль скорости вращения CPU/Системного вентилятора Определение скорости вращения вентиляторов CPU / Системного Определение температуры CPU / Системы Определение напряжения питания
BIOS	AWARD BIOS 8 Мбит, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Форм-фактор Размеры, мм	microATX, 244 x 210
Сайт производителя	http://www.gigabyte.ru/  Новую версию BIOS и драйверов можно скачать с официальной страницы.

Сразу из достоинств можно отметить наличие на плате всех актуальных портов для вывода изображения: D-Sub, DVI и HDMI, что делает ее универсальной благодаря возможности подключения любого монитора.  Также отметим поддержку различных конфигураций RAID-массивов, что также значительно расширяет область применения GIGABYTE GA-M78SM-S2H. В итоге, как для бюджетной материнской платы, имеется весьма приличный арсенал возможностей.

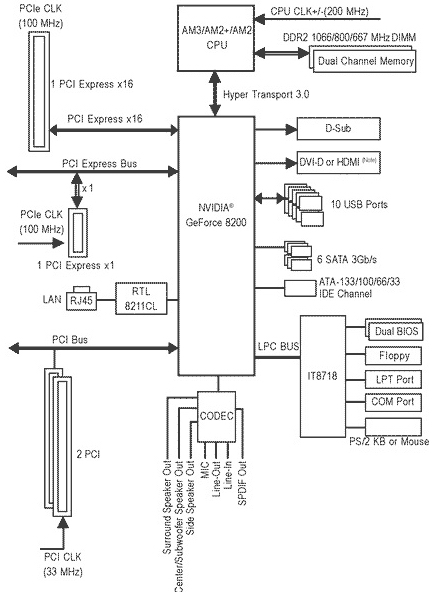

Материнская плата GIGABYTE GA-M78SM-S2H выполнена в форм-факторе microATX. В чипсете NVIDIA GeForce 8200 объединены северный и южный мосты, поэтому на плате только один радиатор, охлаждающий микросхему. Радиаторы на подсистеме питания процессора отсутствуют, что вполне объясняется классом решения.

По сравнению с более новой GIGABYTE GA-M85M-US2H rev.1.2 у GIGABYTE GA-M78SM-S2H немного другая компоновка, но общий функционал остался почти таким же.

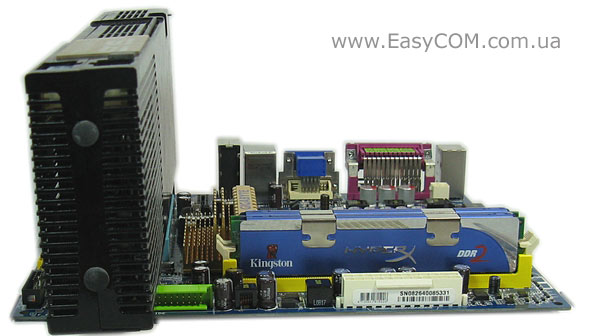

Установка производительной видеокарты с двухслотовой системой охлаждения не затрудняет доступ к слотам оперативной памяти – извлекать и устанавливать планки можно свободно. Но подключение к IDE разъему возможно только до установки видеокарты.

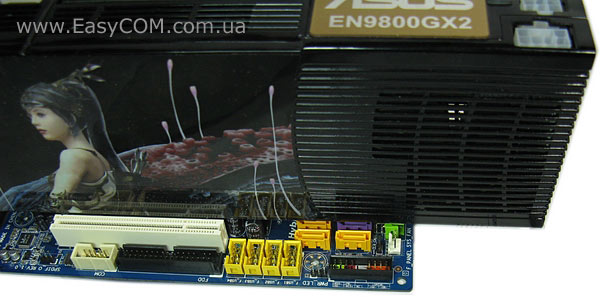

К сожалению, при использовании габаритного ускорителя полностью был перекрыт доступ к четырём SATA портам, что существенно снижает количество подключаемых SATA-устройств в такой системе.

Также было достаточно проблематично извлечь саму видеокарту, так как защёлка слота PCI-e x16 расположена с внутренней стороны разъема и доступ к ней получить весьма непросто. Конечно, данные проблемы возникают только с габаритными видеокартами. Которые оборудованы двухслотовой системой охлаждения.

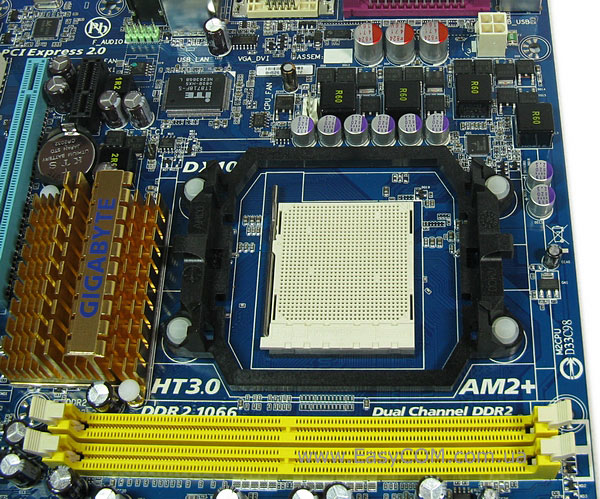

Узел питания процессора выполнен из высококачественных элементов выполнении работает по формуле 3+1: три фазы для питания процессора и одна отдельная фаза для питания встроенного в процессор контроллера памяти.

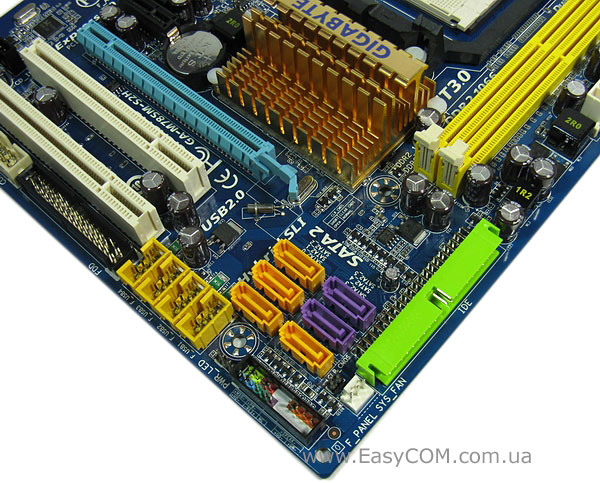

В нижнем правом углу материнской платы расположены разъемы для подключения накопителей IDE и FDD, шести SATA-устройствам, а также здесь находятся четыре разъема для подключения дополнительных восьми USB-портов.

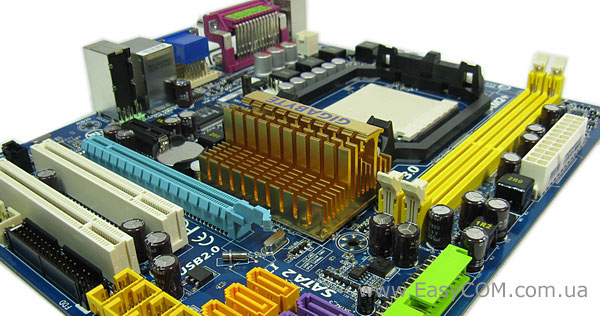

Система охлаждения материнской платы GIGABYTE GA-M78SM-S2H представляет собой один алюминиевый игольчатый радиатор. Он полностью накрывает собой чипсет и достаточно хорошо справляется со своими обязанностями.

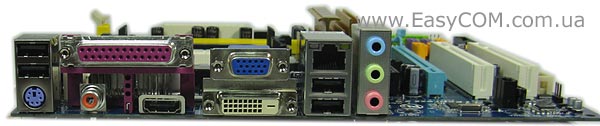

На заднюю панель выведены следующие разъемы:

• 1 x D-Sub;
• 1 x DVI-D;
• 1 х HDMI-порт;
• 1 x LPT;
• 1 x RJ45 LAN;
• 1 x  S/PDIF выход (коаксиальный);
• 3 x аудио порта (Line-in/ Line-out/ MIC);
• 4 x USB 2.0/1.1;
• PS/2 Клавиатура.

По сравнению с GIGABYTE GA-M85M-US2H rev.1.2 плата GIGABYTE GA-M78SM-S2H  не имеет универсального порта PS/2, что немного уменьшает гибкость использования системы.

BIOS

В данной модели, как и во всех остальных от компании GIGABYTE, используется BIOS от Award, имеющий достаточно большой набор настроек для оптимизации системы и разгона.

Параметр	Название меню	Диапазон	Шаг
Отключение технологий процессора	AMD Cool’n’Quiet Virtualization
Процессорный множитель	CPU Clock Ratio	5-max	1 0,5 для Phenom
Частота работы встроенного северного моста	Memory Controller Freq.	5-20	1
Частота системной шины	CPU Fraquency	200 - 600	1 МГц
Частота шины PCI-e	PCIE Clock	90 - 200	1 МГц
Частота шины HyperTransport	HT Link Frequency	200 - 1800	200 МГц
Множитель ОЗУ	Memory Clock	x2.00, x2.66, x3.33, x4.00, x5.33
Напряжение на процессоре	CPU Voltage Control	-0.600 - +0.600	0.025 В
Напряжение на модулях памяти	DDR2 Voltage Control	до +0.3	0.1 В
Напряжение на северном мосте	CPU NB VID Control	-0.6 - +0.6	0.025 В

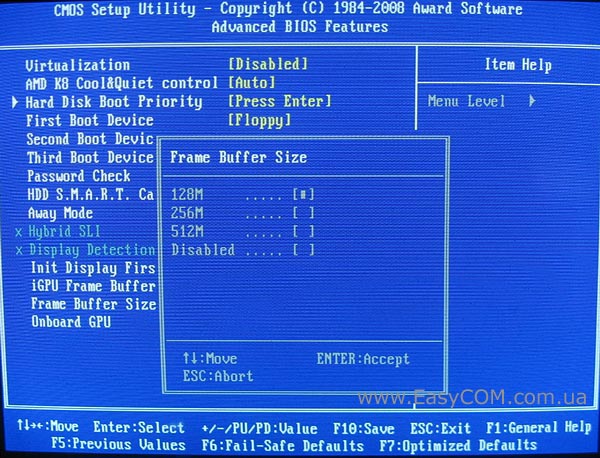

В меню «Advanced BIOS Features» можно выбрать объем выделяемой для встроенного графического адаптера оперативной памяти. Возможны значения 128, 256 и 512 МБ.

Также стоит отметить присутствие функции VGA Core Clock с помощью которой можно попробовать увеличить производительность встроенного видеоядра.

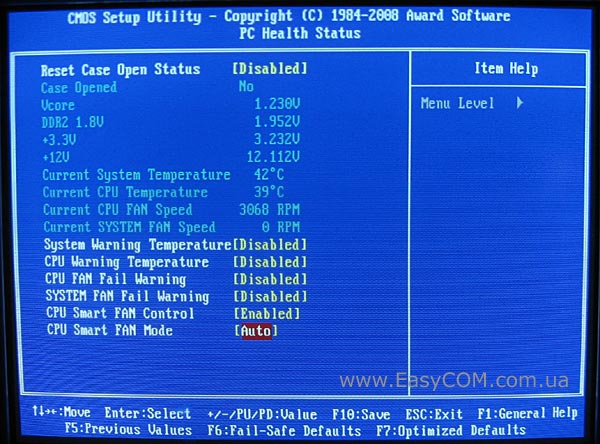

В разделе «PC Health Status» мы можем наблюдать достаточно подробную информацию о параметрах системы: напряжение на ядре процессора, модулях памяти, линиях питания 3.3V и 12V; температурой платы и процессора; скоростью вращения процессорного кулера и системного вентилятора. Здесь же можно задать температуру и скорости вращения вентиляторов при которых будет выдаваться предупреждение. Кроме этого, в данном меню есть возможность управлять скоростью вращения процессорного вентилятора. К сожалению, управлять корпусным вентилятором материнская плата не умеет.

Разгон

Для  разгона были выбраны популярный двухъядерник Athlon 64 X2 3600+ на ядре Winsdor и представитель четырехъядерных процессоров AMD на ядре Agena, процессор Phenom Х4 9550.

Материнская плата сразу и правильно распознала оба процессора. Напряжение выставлялось автоматически, множитель - минимальный. Результаты разгона приведены ниже.

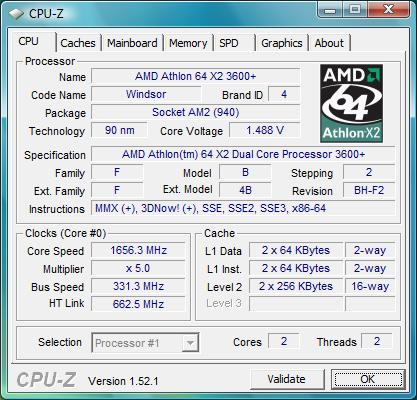

С двухъядерным процессором материнская плата смогла покорить частоту шины в 331 МГц.

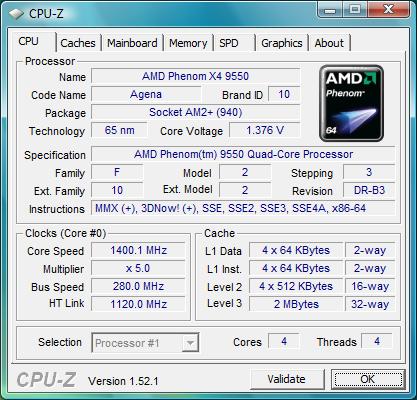

При использовании четырехъядерного процессора частота системной шины поднялась только до 280 МГц.

Результат разгона, конечно не впечатляют, но всё таки для уровня офисной материнской платы получен результат, заслуживающий уважения. Стоит предупредить, что при разгоне обоих процессоров радиатор на материнской плате был достаточно горячим, так что если вы планируете разгон, то обеспечьте дополнительный обдув радиатора или хорошую вентиляцию в корпусе.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор	AMD Athlon 64X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)
Вентилятор процессора	Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм
Оперативная память	2х DDR2-1200 @800 1024 МБ Kingston PC9600
Графический ускоритель	EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E
Жесткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Привод оптических дисков	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC F3
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

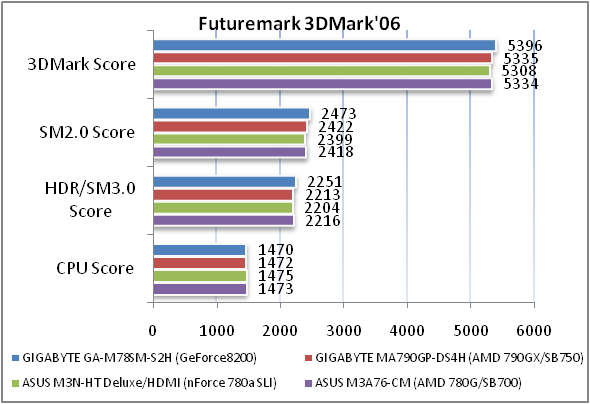

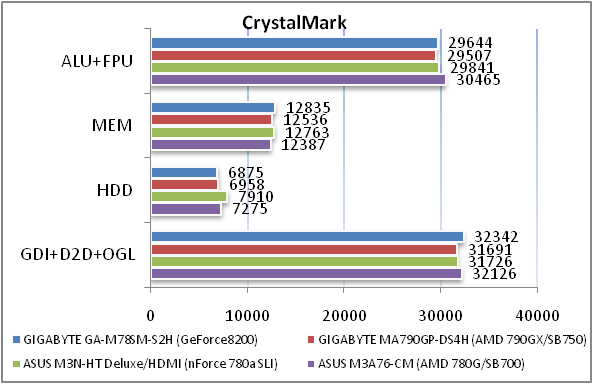

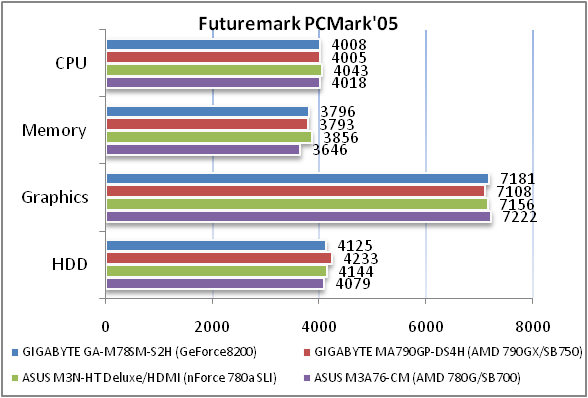

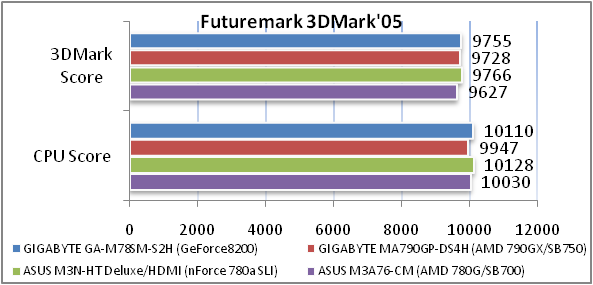

Материнская плата GIGABYTE GA-M78SM-S2H показала достаточно высокие результаты в тестах, и, что наиболее важно, ни разу не допустила провалов производительности. Это говорит о высоком качестве используемых элементов, хорошей стабильности и отлаженной версии прошивки BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.15 -0.18	Очень хорошо
Уровень шума, дБ (А)	-85.1	Хорошо
Динамический диапазон, дБ (А)	84.1	Хорошо
Гармонические искажения, %	0.129	Средне
Гармонические искажения + шум, дБ(A)	-52.8	Плохо
Интермодуляционные искажения + шум, %	0.249	Средне
Взаимопроникновение каналов, дБ	-83.5	Очень хорошо
Интермодуляции на 10 кГц, %	0.2585	Средне
Общая оценка		Хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.04 -0.12	Очень хорошо
Уровень шума, дБ (А)	-84.4	Хорошо
Динамический диапазон, дБ (А)	84.3	Хорошо
Гармонические искажения, %	0.0054	Очень хорошо
Гармонические искажения + шум, дБ(A)	-78.0	Средне
Интермодуляционные искажения + шум, %	0.0016	Очень хорошо
Взаимопроникновение каналов, дБ	-79.6	Очень хорошо
Интермодуляции на 10 кГц, %	0.016	Очень хорошо
Общая оценка		Очень хорошо

Звуковая система на основе Realtek ALC888 оставила очень положительные впечатления, показывая совсем неплохие результаты. Можно сделать вывод о высоком качестве обвязки звукового тракта, который выполнен ничуть не хуже, чем на материнских платах с таким же звуковым чипом, но более высокого ценового класса.

Тестирование встроенного графического адаптера NVIDIA GeForce 8200

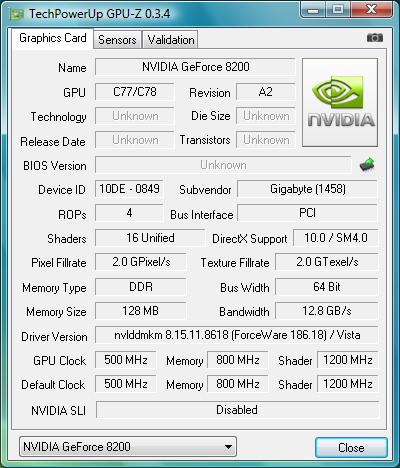

GPU-Z версии 0.3.4 вполне нормально распознаёт адаптер и приводит подробную информацию о его параметрах:

Как видно из показаний GPU-Z, шина памяти имеет разрядность равную 64 бита, сама память работает на частоте 800 МГц, что и не удивительно, ведь речь идёт об оперативной памяти, часть которой используется графическим адаптером. Также имеем в наличии 16 унифицированных шейдерных блоков, работающих на частоте 1200 МГц, частота растрового домена графического процессора составляет 500 МГц.

Как мы помним, в BIOS есть опция VGA Core Clock, позволяющая управлять частотой GPU в процентах от номинальной. На момент тестирования настройки были оставлены по умолчанию, чтобы проверить производительность встроенного графического адаптера в номинальном режиме.

Тестирование интегрированных графических ускорителей и сравнение их возможностей с полноценной бюджетной видеокартой ASUS EAH4350 SILENT/DI/512MD2, а также с аналогичными встроенными графическими адаптерами, проводилось в связке с процессором Phenom X4 9550.

	GIGABYTE GA-MA78GPM-DS2H	GIGABYTE GA-MA790GP-DS4H	GIGABYTE GA-M78SM-S2H	ASUS EAH4350 SILENT/DI/512MD2
	Radeon HD 3200 + SidePort	Radeon HD 3300 + SidePort	NVIDIA GeForce 8200	Radeon HD 4350
PCMark'05
Graphics	2803	3912	2803	4694
Futuremark 3DMark'05
3DMark Score	3676	4366	2348	4856
CPU Score	13320	13308	13324	13310
Futuremark 3DMark'06
3DMark Score	1694	2070	1210	2312
SM2.0 Score	540	673	408	775
HDR/SM3.0 Score	652	795	436	873
SmartFPS.com 1.8 (NO AA/AF), fps
Battlefield 2 800x600	63,1	83,4	43,7	119,4
Battlefield 2 1024х768	49	63,8	36,7	135
Serious Sam 2 800x600	51	64,5	40,6	81,3
Serious Sam 2 1024х768	37,7	48,5	31,5	63,0
Quake 4 800x600	33,6	43,2	27,3	65,8
Quake 4 1024х768	26,2	33.8	19,1	47,8
Prey 800x600	42,9	55	38,3	59,0
Prey 1024х768	33,1	42,6	27,5	46,7

Как и ожидалось, интегрированный графический адаптер NVIDIA GeForce 8200 не способен конкурировать даже со сверхбюджетным дискретным графическим решением, однако, среди интегрированных графических адаптеров NVIDIA GeForce 8200 показывает неплохие результаты. А благодаря технологии NVIDIA Hybrid SLI его можно объединить с дискретной видеокартой в режиме GeForce Boost, для повышения производительности всей системы или использовать режим Hybrid Power, что уменьшит энергопотребление.

Выводы

По итогам обзора и результатам тестов можно сказать, что материнская плата GIGABYTE GA-M78SM-S2H сочетает в себе достаточный набор функций, поддержку большого количества современного оборудования, и что главное, качественную сборку и применение современных элементов, при своей совсем невысокой стоимости.

Благодаря поддержке четырёхъядерных процессоров AMD и видеокарт стандарта PCI-e 2.0 на основе данной материнской платы вполне можно создать достаточно производительную игровую платформу. Поддержка функции создания RAID-массивов делает возможным использоваться GIGABYTE GA-M78SM-S2H  в качестве основы для домашнего сервера. Конечно, и недостатки есть, но лишь те, что присуще всем бюджетным продуктам: будь то не самое эффективное охлаждение или скромная комплектация. Однако при сравнении с чуть более новой и технологичной моделью GIGABYTE GA-M85M-US2H rev.1.2, которая имеет почти такой же функционал, в пользу GIGABYTE GA-M78SM-S2H может выступить только стоимость.

 Достоинтсва:

• поддержка RAID-массивов;
• поддержка NVIDIA Hybrid SLI;
• поддержка всех современных актуальных видеовыходов.

Недостатки:

• недостаточно эффективная система охлаждения;
• блокирование SATA-портов габаритной видеокартой;
• скромная комплектация;
• отсутствие универсального порта PS/2.
