Обзор материнской платы GIGABYTE GA-MA770-S3

В этом обзоре мы расскажем о материнской плате компании GIGABYTE, которая основана на младшем наборе системной логики AMD 7-й серии - AMD 770. Несмотря на то, что этот чипсет занимает низшую ступень в новой линейке, материнские платы на нем являются далеко не самыми бюджетными решениями, поскольку они имеют весомое преимущество по отношению к моделям на старых наборах логики.

Ранее мы уже тестировали материнскую плату ASUS M3A на чипсете AMD 770, так что теперь у нас будет возможность оценить подход к реализации похожего решения от двух разных производителей. Стоит заметить, что сама компания GIGABYTE на сегодняшний день имеет два варианта материнских плат на этом чипсете модель GA-MA770-S3 (rev. 1.0) и точно такую же, только полностью с полимерными конденсаторами, - GIGABYTE GA-MA770-DS3 (rev. 1.0).

Спецификация материнской платы GIGABYTE GA-MA770-S3:

Производитель	GIGABYTE
Модель	GA-MA770-S3
Северный мост	AMD 770
Южный мост	AMD SB600
Процессорный разъем	Socket AM2+
Поддерживаемые процессоры	AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron
Системная шина, МГц	5200/2000 МТ/с
Используемая память	DDR2 1066/800/ 667/ 533 МГц
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб
Слоты расширения	1 x PCIe x16 4 x PCIe x1 2 x PCI 2.2
Дисковая подсистема	AMD SB600 поддерживает: 4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10 1 x Ultra DMA 133/100/66/33
Звуковая подсистема	Кодек 8-канальнго звука Realtek ALC888 High Definition Audio Поддержка S/PDIF вход/выход
Поддержка LAN	Сетевой контроллер Realtek RTL8111B (10/100/1000 Мб)
IEEE 1394a	Контроллер T.I. TSB43AB23, 3 порта IEEE 1394a
Питание	24-контактный разъем питания ATX 4-контактный ATX12V разъем питания
Охлаждение	Алюминиевые радиаторы на чипах
Разъемы для вентиляторов	1 x CPU 4 x корпусной вентилятор
Внешние порты I/O	2 x PS/2 порта для подключения клавиатуры и мыши 1 x S/PDIF (коаксиальный+оптический) 1 х COM 2 x IEEE 1394a 6 x USB 2.0 1 x LAN (RJ45) 6 аудиоразъемов
Внутренние порты I/O	4 x USB 1 x IEEE 1394a 1 x S/PDIF вход 1 x S/PDIF выход 4 х SATA 1 x IDE 1 х LPT 1 х FDD 1 х CD вход Разъем системной панели Аудио разъем передней панели
BIOS	1 х 4 Mбит Flash ROM, AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Возможности разгона	Изменение частоты: FSB, HT Изменение напряжения: процессор, память, северный и южный мост
Фирменные технологии	@BIOS Download Center Q-Flesh Easy Tune Xpress Install Xpress Recovery2 Virtual Dual BIOS
Комплектация	2 x SATA кабель 1 x UltraDMA 133/100/66 кабель 1 x FDD кабель Инструкция к материнской плате 1 х DVD с драйверами Заглушка
Форм-фактор Размеры, мм	ATX 305 x 210
Сайт производителя	http://www.gigabyte.com.tw/ Новую версию BIOS для GIGABYTE GA-MA770-S3 можно скачать с официальной страницы. Новую версию драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-MA770-S3

Чипсет AMD 770 поддерживает шину HyperTransport 3.0, которая имеет частоту 2600 МГц (5200 МТ/с) и нужна для полноценной работы процессоров Phenom. Кроме того, он поддерживает шину PCI Express 2.0, польза от которой становится заметной при нехватке памяти на видеокарте. Можно отметить, что на GIGABYTE GA-MA770-S3 компания GIGABYTE отдала предпочтение слотам PCIe x1, установив их аж четыре штуки, а слотов PCI осталось только два. Напомним, что компания ASUS подошла к этому вопросу несколько иначе - на ASUS M3A есть 2 слота PCIe x1 и три PCI. На этот счет есть много разных мнений и каждый пользователь в праве самостоятельно решить, какие возможности расширения ему необходимей.

Материнская плата GIGABYTE GA-MA770-S3 упакована в бело-зеленую картонную коробку, на которой перечислены основные ее достоинства.

В относительно скромный комплект материнской платы GIGABYTE GA-MA770-S3 входит:

• DVD-диск с драйверами;
• руководство пользователя;
• шлейф FDD,
• шлейф UltraDMA 133/100/66;
• два шлейфа Serial ATA;
• заглушка на заднюю панель корпуса.

Компоновка материнской платы GIGABYTE GA-MA770-S3 выполнена достаточно хорошо, усложнить процесс сборки системы и последующую ее переконфигурацию могут расположенный не с краю платы 4-контактный разъем питания ATX12V и низко размещенный, под слотами PCI, разъем для FDD.

Северный и южный мосты материнской платы GIGABYTE GA-MA770-S3 охлаждается не очень большими алюминиевыми радиаторами, поэтому пользователям стоит позаботиться об организации хорошего уровня вентиляции внутри корпуса, особенно если они планируют заниматься разгоном.

Чип AMD SB600 поддерживает четыре порта Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 10, один разъем для двух IDE устройств и десять портов USB, четыре из которых являются внутренними. Разъем системной панели имеет цветную маркировку, которая призвана облегчить процесс подключения к нему.

На материнской плате GIGABYTE GA-MA770-S3 есть два слота PCI, четыре PCIe х1 и один PCIe х16, причем как уже говорилось, шина PCI Express соответствует новому стандарту 2.0.

Звуковая подсистема на GIGABYTE GA-MA770-S3 основана на 8-канальном HDA кодеке Realtek ALC888, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Отметим, что обвязка звукового кодека выполнена с использованием более надежных и менее подверженных температурному влиянию полимерных конденсаторов. Кроме того, на плате установлен сетевой контроллер Realtek RTL8111B, поддерживающий режимы 10/100/1000 Мбит/с и FireWire контроллер T.I. TSB43AB23 имеющий один внутренний и два внешних порта.

Питание процессора обеспечивается 4-фазной схемой стабилизации на ШИМ контроллере ISL6323, который может изменять напряжение в диапазоне от 0,775 В до 1,55 В с шагом 25 мВ. Схема питания собранна на полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые характеризуются меньшими потерями на вихревые токи.

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, шесть разъемов USB, оптический и коаксиальный S/PDIF, 6-контактный и 4-контактный порты IEEE 1394a, разъем RJ45 для сетевых соединений, последовательный COM, а также шесть аудиоразъемов 8-канального звука.

На материнской плате GIGABYTE GA-MA770-S3 есть целых пять разъемов для подключения вентиляторов. 4-контактный разъем для процессорного кулера расположен возле процессорного разъема, а коннекторы для корпусных вентиляторов удобно размещены в разных частях платы. Все разъемы для корпусных вентиляторов кроме одного имеют 3-контактное исполнение.

BIOS

В материнской плате GIGABYTE GA-MA770-S3 используется код Award BIOS.

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA770-S3, собранны в таблице:

Параметр	Название меню	Диапазон	Шаг
Процессорные технологии	Cool’n’Quiet Virtualization
Процессорный множитель	CPU Clock Ratio	5-max	0,5
Частота системной шины	CPU Frequency	200-500 МГц	1
Делитель для памяти	Memory Clock	400/533/667/800/1066 (для Phenom)
Тайминги памяти		CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS	1T
Частота шины HyperTransport	HT Link Frequency	200-1000 МГц	200 МГц
Разрядность HyperTransport	HT Link Width	8, 16
Частота шины PCI Express	PCIE Clock	100-200 МГц	1
Напряжение на процессоре	CPU Voltage Control	0,8 В-1,65 В	0,025 В
Напряжение на памяти	DDR2 Voltage Control	от +0,025 В до +0,375 В	0,025 В
Напряжение на северном мосте	NorthBridge Volt Control	От +0,025 В до +0,375 В	0,025 В
Напряжение на южном мосте	SouthBridge Volt Control	От +0,025 В до +0,375 В	0,025 В

Набора настроек в BIOS материнской платы GIGABYTE GA-MA770-S3 вполне должно быть достаточно для повышения стабильности даже при относительно высоком разгоне.

Критические значения напряжений в настройках указываются красным цветом. К тому же, в BIOS указывается стандартное напряжение питания ядра процессора и рекомендуемые величины напряжения на других компонентах.

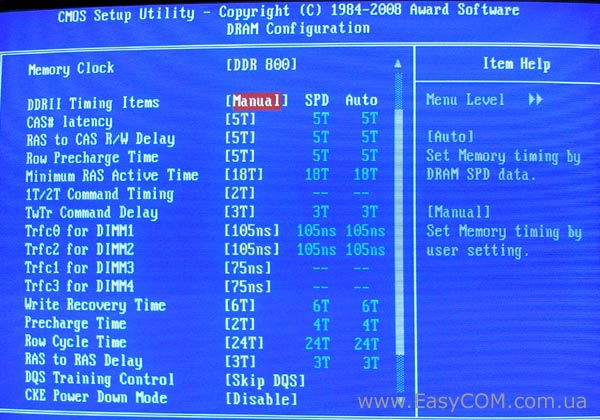

Любители тонкой настройки оперативной памяти должны оценить количество настроек в разделе «DRAM Configuration».

Напряжение питания на памяти, а также северном и южном мостах можно повышать на величину до 0,375 В с шагом 0,025 В

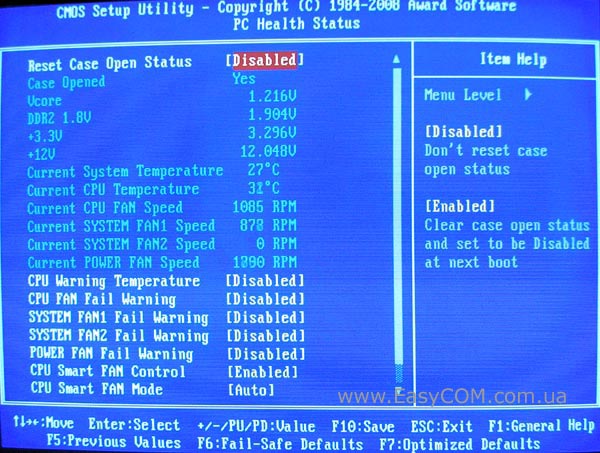

В разделе Hardware Monitor можно следить за:

• температурой процессора и материнской платы;
• скоростью вращения процессорного кулера и трех корпусных вентиляторов;
• величиной напряжений на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме этого, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения трех подключенных вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» произвести выбор типа напряжения питания вентилятора: постоянное или импульсное PWM.

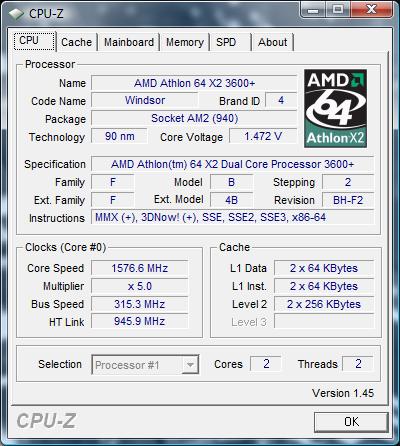

Проводя стандартную процедуру испытания возможностей тактового генератора, мы смогли поднять его частоту до 315 МГц, что можно считать очень хорошим результатом.

Как и остальные чипсеты AMD 7-й серии AMD 770 поддерживает утилиту AMD OverDrive предназначенную для разгона и мониторинга системы прямо из под операционной системы Windows. Правда с процессорами AMD Athlon 64 X2 Dual-Core утилита AMD OverDrive имеет более скромный набор настроек, чем с процессорами AMD Phenom.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.12, -0.22	Очень хорошо
Уровень шума, дБ (А)	-86.2	Хорошо
Динамический диапазон, дБ (А)	85.5	Хорошо
Гармонические искажения, %	0.0054	Очень хорошо
Гармонические искажения + шум, дБ(A)	-77.7	Средне
Интермодуляционные искажения + шум, %	0.016	Очень хорошо
Взаимопроникновение каналов, дБ	-79.6	Очень хорошо
Интермодуляции на 10 кГц, %	0.017	Очень хорошо
Общая оценка		Очень хорошо

Как обычно, в сегменте массовых решений материнские платы компании GIGABYTE выделяются качественным звуковым кодеком и его обвязкой.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная память	2 х DDR2-800 1024 Мб Apacer PC6400
Видеокарта	EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жесткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

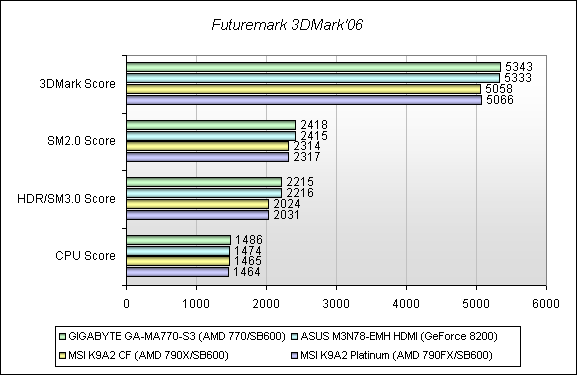

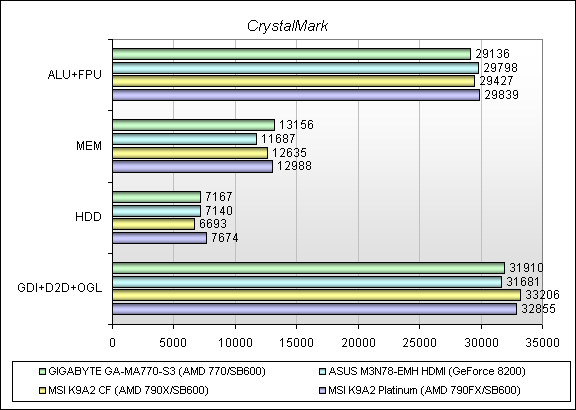

Плата GIGABYTE GA-MA770-S3 по уровню производительности не выделяется среди решений этого же класса.

Выводы

Материнская плата GIGABYTE GA-MA770-S3 является хорошим предложением в сегменте массовых решений, сочетая хорошие функциональные возможности и неплохой разгонный потенциал. Если сравнивать ее с конкурентами, к примеру с ASUS M3A, то она выглядит поубедительнее, имея ряд преимуществ, в частности, на ней используются более качественные элементы, установлен лучший звуковой кодек, присутствует контроллер FireWire, а также сделана более практичная панель ввода/вывода. К негативным же качествам GIGABYTE GA-MA770-S3 можно отнести, разве что, малую площадь рассеивания тепла пассивных элементов охлаждения и, возможно, недостаточное количество слотов PCI.

Достоинства:

• поддержка шины Hyper Transport 3.0;
• поддержка шины PCI Express 2.0;
• принадлежность к компонентам платформ Spider;
• хорошие возможности разгона;
• 4 разъема для корпусных вентиляторов;
• оптический и коаксиальный выходы S/PDIF;
• встроенный контроллер FireWire;
• качественный 8-канальный звук High Difinition Audio;
• четыре слота PCIe x1;
• 10 портов USB.

К недостаткам, отнесем:

• радиаторы с небольшой площадью рассеивания тепла;
• два слота PCI.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
