Обзор материнской платы GIGABYTE GA-MA78LM-S2H
03-05-2010
В данном обзоре мы изучим особенности и возможности недорогой материнской платы GIGABYTE GA-MA78LM-S2H. Плата основана на наборе системной логики AMD 760G/SB710 и оборудована процессорным разъемом Socket AM2+ и поддержкой процессоров AM3. Одной из особенностей чипсета AMD 760G является наличие встроенной графики ATI Radeon HD 3000 с поддержкой DirectX 10.0. При этом вывод изображения может осуществляться по трем интерфейсам: D-Sub, DVI-D, HDMI. Помимо этого, плата обладает рядом важных и полезных характеристик, о которых мы расскажем чуть ниже.
Спецификация материнской платы GIGABYTE GA-MA78LM-S2H:
Производитель |
GIGABYTE |
Модель |
GIGABYTE GA-MA78LM-S2H |
Чипсет |
AMD 760G/SB710 |
Процессорный разъем |
Socket AM2+ (С поддержкой процессоров AM3) |
Поддерживаемые процессоры |
AMD Phenom II, AMD Phenom, AMD Athlon II, AMD Athlon, AMD Sempron, AMD Phenom II X6 1055T, AMD Phenom II X6 1035T |
Системная шина, МТ/с |
5200/2000 |
Поддерживаемая память |
2 x DDR2 1200 (O.C.)/1066/800 МГц до 8 ГБ |
Интегрированное графическое ядро |
ATI Radeon HD 3000 с поддержкой DirectX 10.0 |
Слоты расширения |
1 x PCI Express 2.0 x16 |
Дисковая подсистема |
Южный мост: Чип iTE IT8718: |
LAN |
Гигабитный сетевой LAN контроллер RTL 8111D |
Звуковая подсистема |
8-канальный High-Definition Audio кодек Realtek ALC888B |
Питание |
24-контактный разъем питания ATX |
Разъемы для вентиляторов |
1 x CPU |
Внешние порты I/O |
1 x PS/2 (Клавиатура/Мышь) |
Внутренние порты I/O |
1 x CD in |
BIOS |
2 x 8 Мбит AWARD BIOS |
Фирменные технологии |
@BIOS |
Форм-фактор |
Micro ATX |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки. |
Все цены на GIGABYTE GA-MA78LM-S2H
Очень важной особенностью системной платы GIGABYTE GA-MA78LM-S2H является поддержка шестиядерных процессоров нового поколения AMD Phenom II X6 1055T и AMD Phenom II X6 1035T. Что, согласитесь, для платы низкого ценового диапазона является большим плюсом.
Упаковка
Упаковка материнской платы GIGABYTE GA-MA78LM-S2H выполнена в привычном для продуктов компании GIGABYTE стиле с большими символами обозначений модели платы. На передней части коробки с помощью небольших логотипов перечислены основные особенности и преимущества устройства. Здесь обращается внимание на то, что плата поддерживает процессоры с разъемом Socket AM3 и оснащена встроенным графическим ускорителем с поддержкой API DirectX 10.0.
На обратной стороне упаковки перечислены и кратко описаны основные технологии, которыми оснащена системная плата:
- @BIOS
- Q-Flash
- Smart Fan
- Boot Menu
- Dual Bios
- Xpress BIOS Rescue
- Download Center
- Xpress Install
- Xpress Recovery2
Как видим, набор технологий, которым оснащена системная плата GIGABYTE GA-MA78LM-S2H, является традиционным для большинства недорогих решений GIGABYTE.

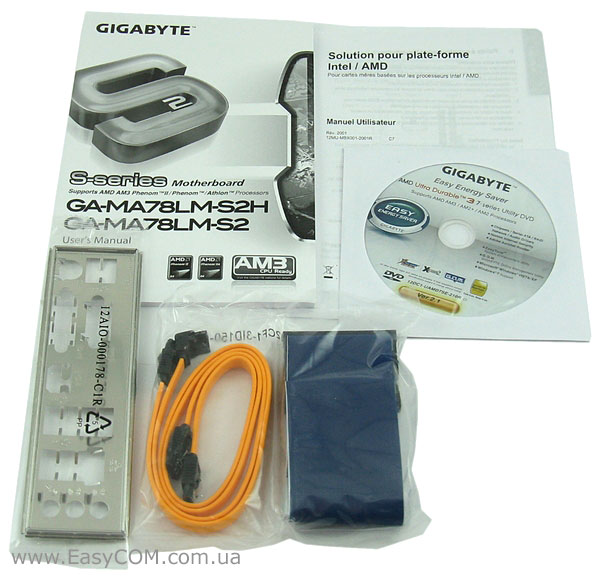

Комплект поставки материнской платы GIGABYTE GA-MA78LM-S2H, мягко говоря, содержит минимум необходимых для работы аксессуаров:
- Инструкция пользователя;
- 1 x диск с драйверами и утилитами;
- 2 x кабеля SATA;
- 1 x шлейф для подключения устройств ATA;
- Интерфейсная заглушка.
Компоновка элементов

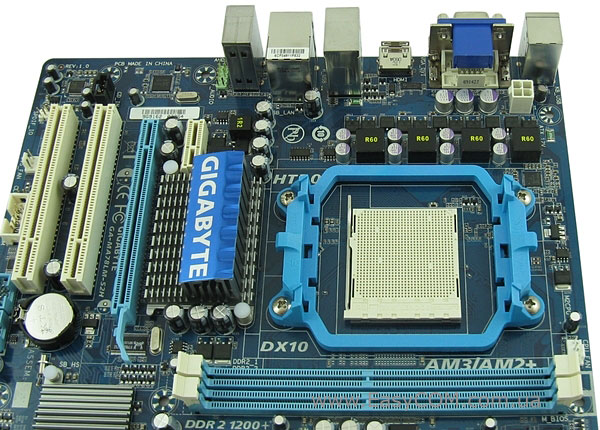

Компоновка элементов материнской платы продумана до мелочей и не вызывает серьезных замечаний. Все электронные элементы распаяны на печатной плате аккуратно. Разъемы оперативной памяти достаточно удалены от слота PCI Express 2.0 x16, и даже установка длинной видеокарты не помешает беспрепятственно установить или извлечь модули ОЗУ. Порты для подключения PATA устройств и флоппи дисковода расположены в привычном месте - с краю в правой части платы.
Грамотную конструкцию имеет радиатор северного моста. Он как бы разделён пополам и вторая его половина, по высоте, не превышает высоту разъема PCI Express x1. Благодаря этому, в разъем PCI Express x1 можно установить плату расширения с соответствующим интерфейсом любой длины.
При установке длинной видеокарты с двухслотовой системой охлаждения, два из четырех портов SATA будут заблокированы. Оставшиеся два слота можно использовать без каких-либо существенных неудобств, что можно считать хорошим показателем, особенно если учесть формат платы microATX.
Как видно на изображении выше, свободного места над габаритной видеокартой довольно много. Есть где «разгуляться». Защелки слотов ОЗУ не блокируются. Правда следует напомнить, что при установке такой видеокарты, и один из разъемов PCI будет недоступен.

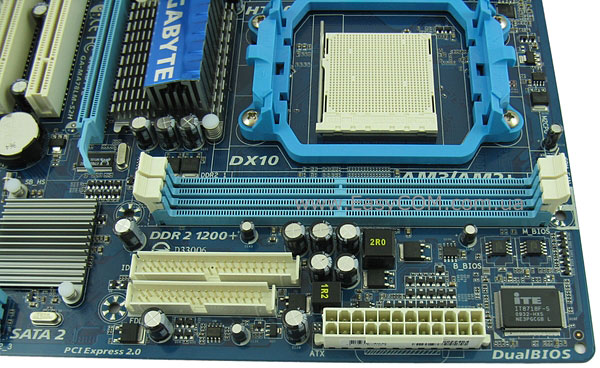

Кстати, если говорить об оперативной памяти, то материнская плата оснащена двумя слотами с поддержкой модулей DDR2 на частоте 1200 (O.C.)/1066/800 МГц. Соответственно память может работать в одно- и двухканальном режимах. Максимальный объем ОЗУ, которым можно оснастить плату – 8 ГБ, чего более чем достаточно для массовых многофункциональных систем.
Система охлаждения системной платы GIGABYTE GA-MA78LM-S2H состоит из двух алюминиевых радиаторов на северном и южном мостах. Радиатор северного моста имеет не стандартную конструкцию, что позволяет устанавливать в слот PCI Express x1 платы расширения любой длинны. Этот радиатор имеет большое количество тонких ребер для лучшего отвода тепла. Радиатор южного моста вообще сложно назвать радиатором, больше он похож на обычную алюминиевую пластину. Но при этом система охлаждения материнской платы хорошо справляется со своей задачей. В процессе тестирования температура на северном мосте не поднималась выше 42 градусов по шкале Цельсия, а температура южного моста не превышала планку 47 градусов.
Материнская плата оснащена гигабитным сетевым контроллером Realtek RTL 8111D, что на сегодняшний день можно считать стандартом.

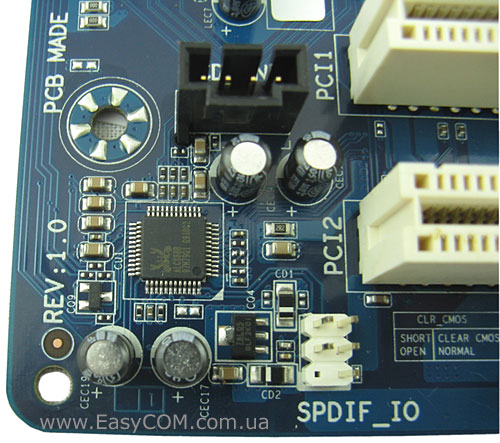

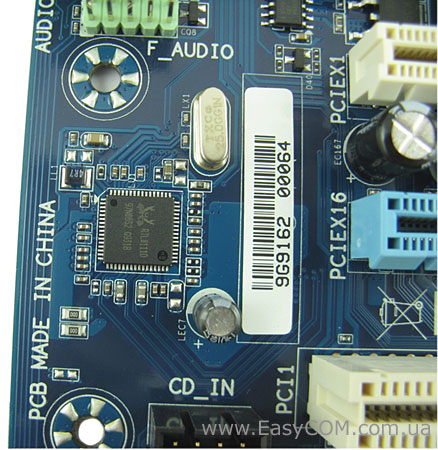

Звуковая подсистема материнской платы GIGABYTE GA-MA78LM-S2H представлена восьмиканальным контроллером High Definition Realtek ALC888B.
Плата оснащена двумя микросхемами системы BIOS – основной и резервной в рамках технологии Dual BIOS. Вот только расположены эти микросхемы в не совсем привычном месте – в верхнем правом углу материнской платы, рядом с контроллером ввода-вывода ITE IT8718F-S.

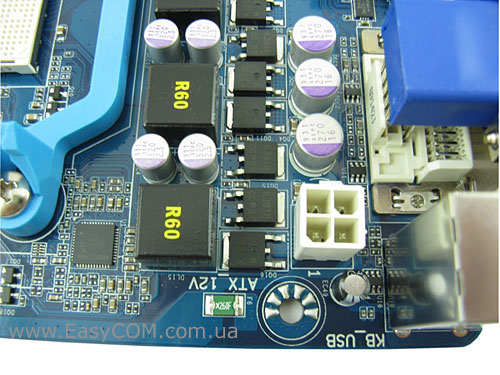

Система питания материнской платы представлена четырехфазным (по схеме 3+1) стабилизатором напряжения. И даже, несмотря на «бюджетность» продукта, в цепи питания используются надежные конденсаторы с твердым электролитом и дроссели с ферритовыми сердечниками.
А вот то, что разъем дополнительного питания процессора является четырехконтактным, не самым благоприятным образом скажется на рекомендациях по разгону процессора, особенно четырех- или шестиядерного.

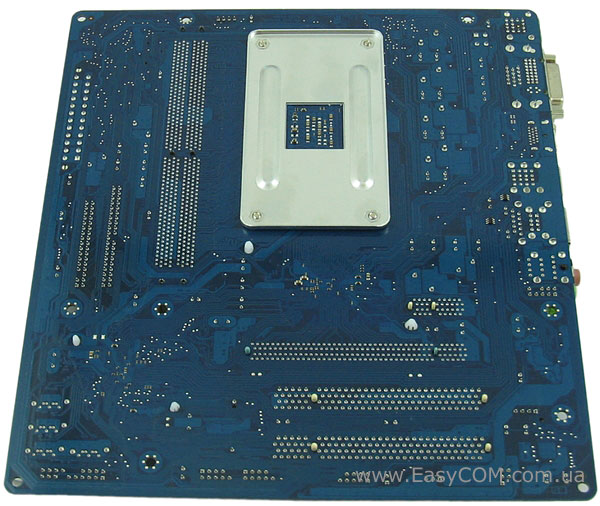

Для лучшей жесткости, с обратной стороны материнской платы имеется дополнительная пластина. Она предотвращает изгибы платы при установке габаритных процессорных систем охлаждения.
Внешние порты

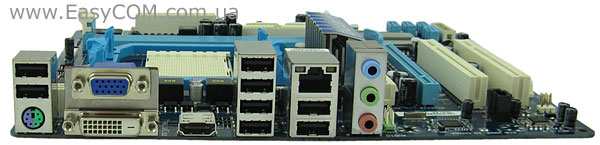

На заднюю панель внешних портов материнской платы выведены следующие разъемы:
- 1 x PS/2 порт для клавиатуры либо мыши;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x HDMI;
- 8 x USB;
- 1 x RJ45 LAN;
- 3 аудио разъема.
BIOS
В качестве базовой системы ввода-вывода материнская плата GIGABYTE GA-MA78LM-S2H использует код компании AWARD. Основные функции и настройки разгона находятся в основном разделе BIOS – «MB Intelligent Tweaker(M.I.T.)»:
Параметр |
Название меню |
Диапазон |
Шаг |
Процессорные технологии |
C1E, Virtualization Technology, AMD K8 Cool&Quiet control |
|
|
Множитель процессора |
CPU Clock Ratio |
В зависимости от процессора |
0,5 |
Частота FSB, МГц |
CPU Frequency |
200-500 |
1 |
Множитель частоты южного моста |
CPU NorthBridge Freq. |
5-20 |
1 |
Частота шины PCIE, МГц |
PCIE Clock |
100-200 |
1 |
Ширина шины HT, бит |
HT Link Width |
8-16 |
8 |
Частота шины HT, МГц |
HT Link Frequency |
200-2600 |
200 |
Частота GPU, МГц |
VGA Core Clock |
200-2000 |
1 |
Множитель ОЗУ |
Memory Clock |
2-5,33 |
0,66 |
Режим работы контроллера ОЗУ процессоров AMD Phenom |
DCTs Mode |
Unganged, Ganged |
|
Задержки ОЗУ |
|
CAS# Latency, RAS To CAS R/W Delay, Row Precharge Time, Minimum RAS Active Time, 1T/2T Command Timing, TwTr Command Delay, TrFc0 For DIMM1, TrFc2 For DIMM2, TrFc1 For DIMM3, TrFc3 For DIMM4, Write Recovery Time, Precharge Time, Row Cycle Time, RAS To RAS Delay |
|
Напряжение на модулях ОЗУ |
DDR2 Voltage Control |
0,100-0,300 |
0,100 |
Напряжение на южном мосту |
NorthBridge Volt Control |
0,1-0,3 |
0,1 |
Напряжение на северном мосту |
SouthBridge Volt Control |
0,1-0,3 |
0,1 |
Напряжение на процессоре, В |
CPU Voltage Control |
В зависимости от процессора |
|
CPU NB VID Control |
В зависимости от процессора |
|

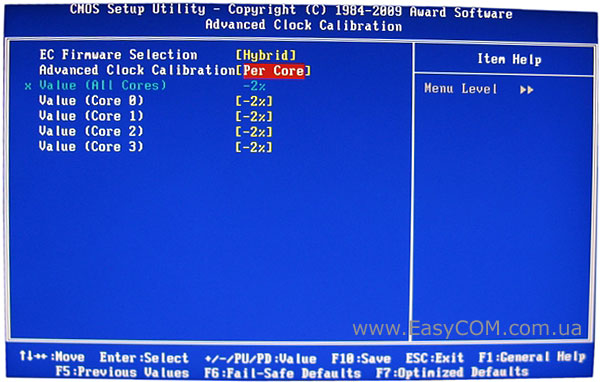

Пункт BIOS - Advanced Clock Calibration позволяет разблокировать отключенные при производстве блоки процессоров AMD. Здесь можно производить тонкую настройку каждого ядра процессора вне зависимости от того, активно оно или нет.

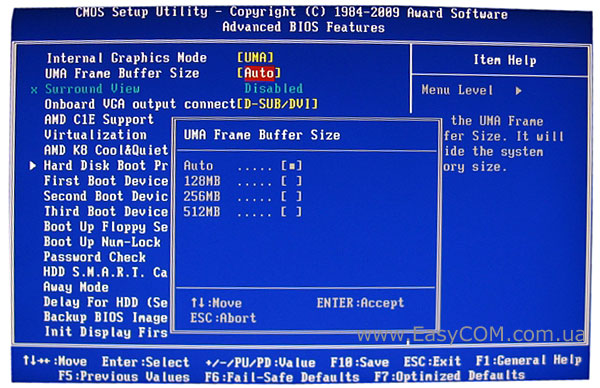

Объем выделяемой оперативной памяти, под нужды встроенного графического ядра, может лежать в диапазоне 128-512 МБ.
Раздел мониторинга обеспечивает индикацию напряжения питания на ядре процессора, модулях памяти, и линиях питания +3,3В и +12В, а также позволяет увидеть температуру процессора и системной платы, скорость вращения процессорного и системного вентиляторов. Здесь же можно включить автоматическое управление скоростью вращения процессорного кулера в зависимости от температуры процессора. К сожалению автоматическое управление скоростью системного вентилятора не реализовано.
Тестирование
Для проверки возможностей материнской платы использовался следующий тестовый стенд:
Процессоры |
AMD Athlon 64 3600+ X2 (ADO3600JAA4CU); |
Кулер |
Akasa AK859 CU для Socket 754/939/940/AM2 |
Оперативная память |
2 х DDR2-1200 1024 МБ Kingston HyperX KHX6400D2LLK2/2GN |
Жесткий диск |
Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300 |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC F3, 120 мм малошумный вентилятор |
Корпус |
COLORSit ATX-L8032 + 92 мм SilverStone FN91 |

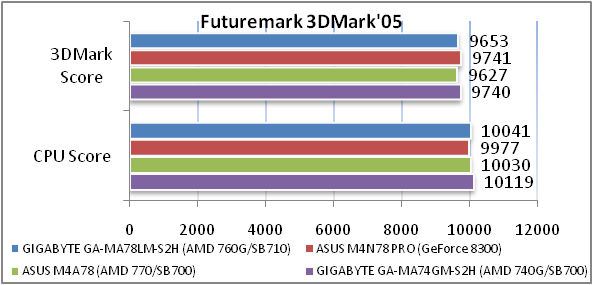

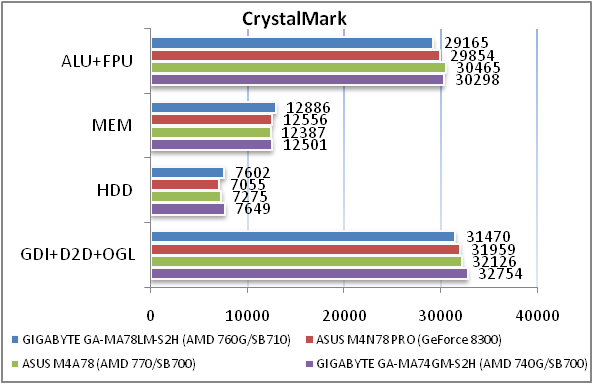

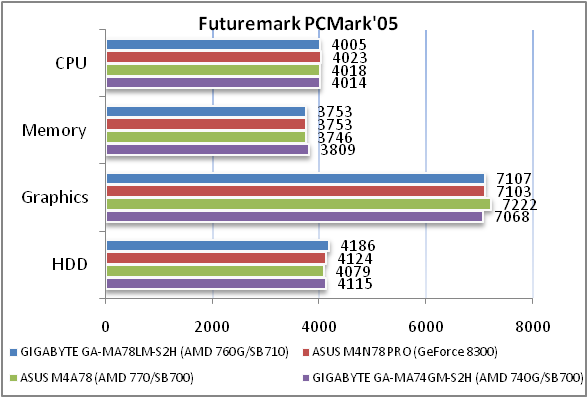

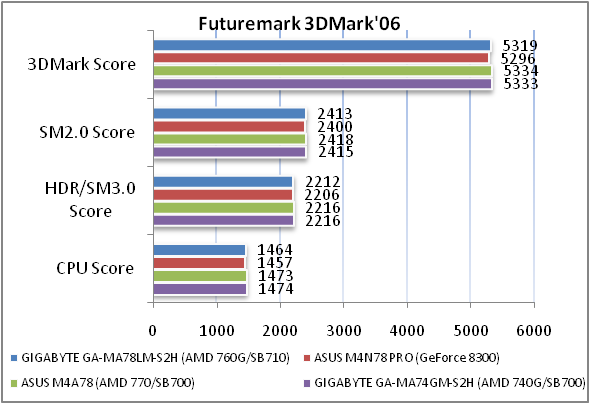

Результаты тестов:
Никаких заметных перепадов производительности различных подсистем материнской платы GIGABYTE GA-MA78LM-S2H мы не обнаружили. Качество кода BIOS и драйверов находится на высоком уровне, что очень похвально для продукта такого уровня.
Разгон

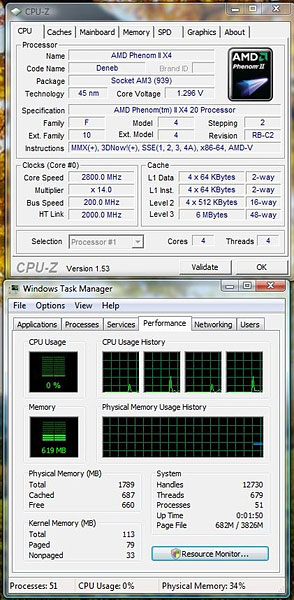

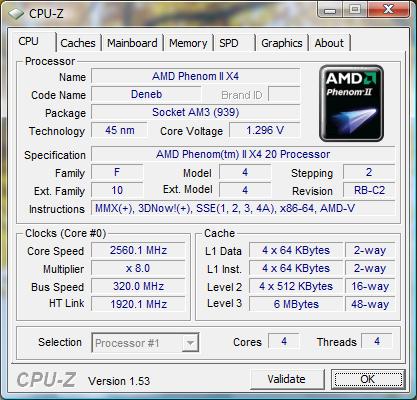

Для начала, мы с помощью функции Advanced Clock Calibration задействовали все четыре ядра процессора Phenom II X3 720 Black Edition. При этом процессор определился как Phenom II X4 20.
Далее, с разблокированным четвертым ядром процессора AMD Phenom II X3 720 Black Edition, частоту системной шины материнской платы GIGABYTE GA-MA78LM-S2H удалось поднять до 320 МГц. Отличный результат, которым могут похвастаться далеко не все продукты, даже более дорогие и технически оснащенные. И только 4-контактный разъем ATX12V может помешать серьезному разгону и длительной эксплуатации в таком режиме.

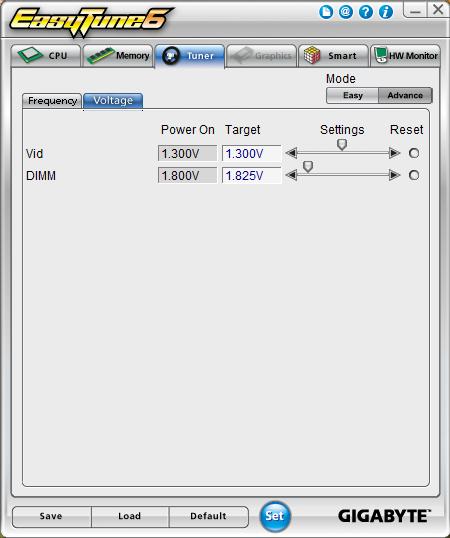

EasyTune6

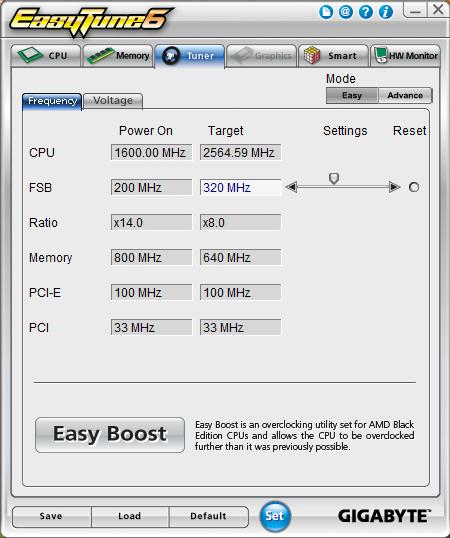

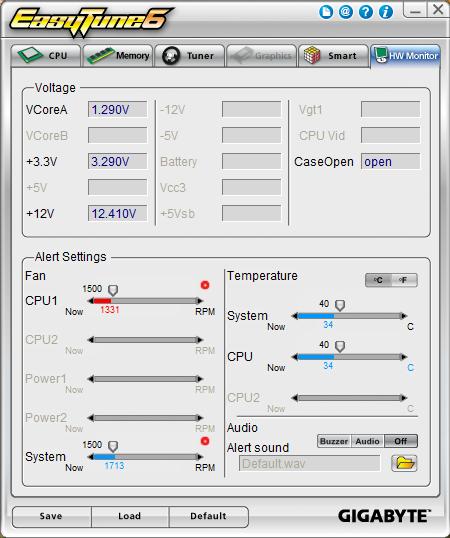

Для тех, кто слабо разбирается в настройках BIOS, в комплекте с платой поставляется утилита для Windows - EasyTune6. С помощью удобных ползунков и переключателей в ней можно задать частоту работы шины FSB, множитель процессора, частоту оперативной памяти, напряжения основных узлов, а так же осуществлять мониторинг всех основных компонентов системы. Очень красноречиво о возможностях EasyTune6 говорят скриншоты утилиты:
Тестирование встроенного графического ядра

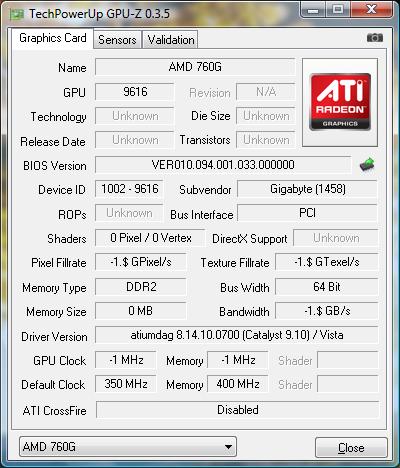

К сожалению, используемая версия программы GPU-Z не смогла выдать подробную и полную информацию о встроенном графическом ускорителе. Единственное, что удалось узнать, так это частоту работы GPU – 350 МГц. Благодаря сайту производителя мы выяснили, что за неизвестным ускорителем скрывается ATI Radeon HD 3000 с поддержкой API DirectX 10. Мы решили протестировать данный ускоритель графики не только при номинальных частотах ядра (350 МГц), но и с разгоном до 850 МГц. При этом напряжение на чипсете пришлось поднять всего на 0,2 В.

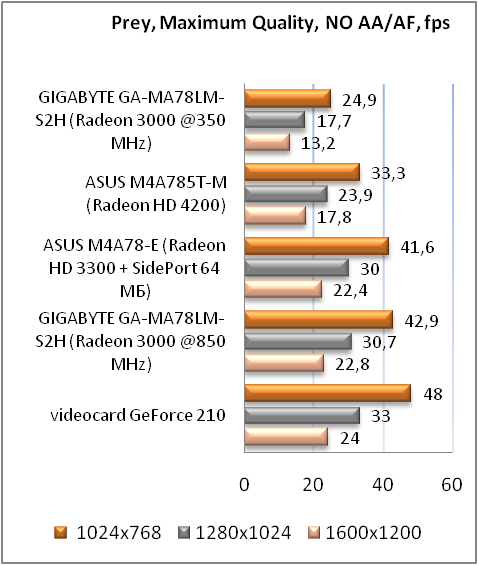

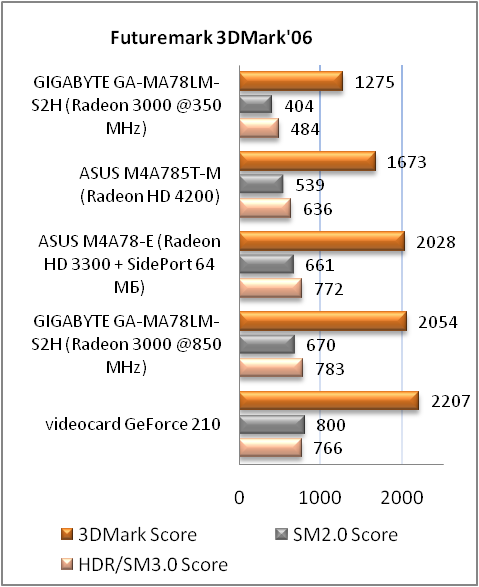

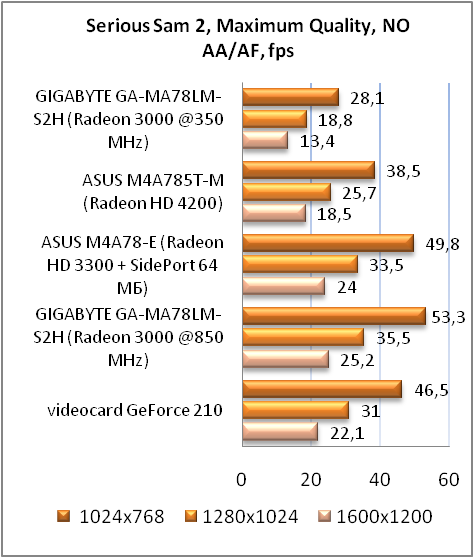

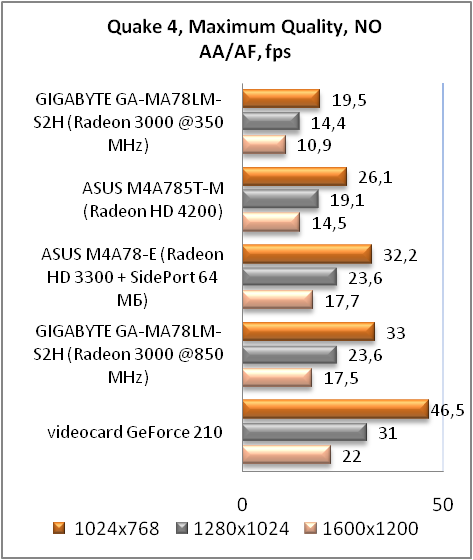

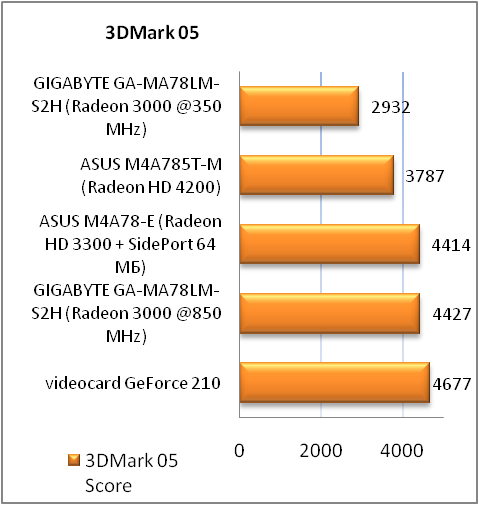

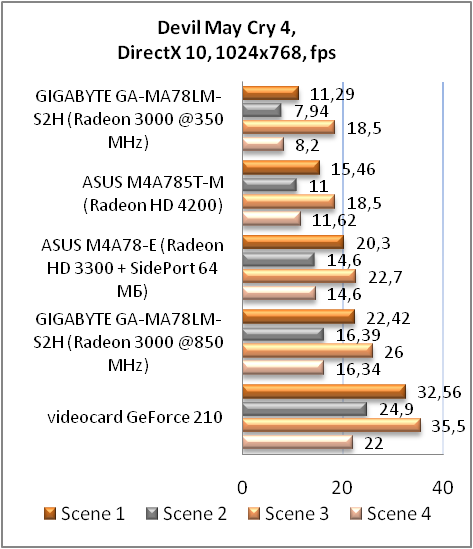

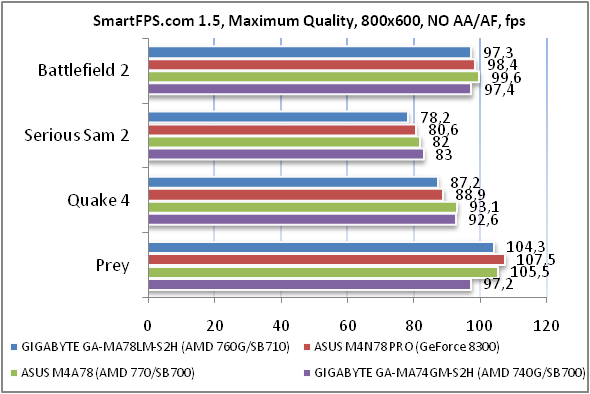

Игровые тесты проводились в паре с процессором AMD Phenom II X3 720 Black Edition.
С частотой по умолчанию 350 МГц, графическое ядро ATI Radeon HD 3000 обладает довольно скромной производительностью по нынешним меркам и не способно составить конкуренцию другим современным интегрированным решениям. А вот с разгоном до 850 МГц ситуация резко меняется и ATI Radeon HD 3000 вырывается в лидеры, лишь немного уступая дискретному решению на NVIDIA GeForce 210 в общем зачёте.
Тестирование звукового кодека Realtek ALC888B
Качество звуковой подсистемы материнской платы GIGABYTE GA-MA78LM-S2H оценивалось с помощью программы RightMark Audio Analyzer.
Общие результаты (RightMark Audio Analyzer, 16-bit, 44 kHz):
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+5.24, -24.03 |
Очень плохо |
Уровень шума, дБ (А) |
-82,6 |
Хорошо |
Динамические диапазон, дБ (А) |
82,5 |
Хорошо |
Гармонические искажения, % |
0,016 |
Хорошо |
Гармонические искажения + шум, дБ(A) |
-66,2 |
Средне |
Интермодуляционные искажения + шум, % |
0,061 |
Хорошо |
Взаимопроникновение каналов, дБ |
-80,5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0,515 |
Плохо |
Общая оценка |
|
Средне |
Общие результаты (RightMark Audio Analyzer, 32-bit, 192 kHz):
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+5.27, -24.12 |
Очень плохо |
Уровень шума, дБ (А) |
-82,7 |
Хорошо |
Динамические диапазон, дБ (А) |
82,8 |
Хорошо |
Гармонические искажения, % |
0,0045 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-74,0 |
Средне |
Интермодуляционные искажения + шум, % |
0,022 |
Хорошо |
Взаимопроникновение каналов, дБ |
-75,5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0,071 |
Хорошо |
Общая оценка |
|
Хорошо |
Качество звучания аудио-кодека Realtek ALC 888B - единственное, на чем явно сэкономили инженеры компании GIGABYTE. Хотя для нетребовательных к качеству звука пользователей с недорогой двухканальной акустикой и этого будет вполне достаточно.
Итоги
Материнскую плату GIGABYTE GA-MA78LM-S2H можно смело рекомендовать к покупке. Такими сбалансированными возможностями обладают далеко не все аналогичные продукты. Особенно плата будет интересна оверклокерам с ограниченным бюджетом. Ведь при цене порядка 70$ это решение имеет поддержку новейших шестиядерных процессоров AMD Phenom II X6, позволяет задействовать заблокированные производителем ядра процессора и обладает впечатляющими, как для этой ценовой категрии, возможностями разгона системной шины.
Из заметных недостатков можно выделить среднее качество обвязки аудио-кодека Realtek ALC 888B. Но если учесть невысокую стоимость платы, наличие двух слотов PCI и одного PCI Express X1, то, при желании получить действительно качественный звук, можно выбрать в комплект недорогую внешнюю звуковую карту и получить звучание на порядок выше интегрированных решений.
Достоинства устройства:
- Поддержка процессоров AMD Phenom II X6;
- Отличные возможности разгона процессора;
- Отличные возможности разгона встроенной графики;
- Функция Advanced Clock Calibration;
- Наличие портов D-Sub, DVI-D, HDMI;
- Технология Dual BIOS.
Недостатки:
- «Бедный» комплект поставки;
- Перекрытие половины портов SATA габаритными двухслотовыми видеокартами;
- Среднее качество аудио-кодека Realtek ALC 888B
Автор: Алексей Ерин
Выражаем благодарность фирме ООО ПФ Сервис за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям Kingston и Sea Sonic за предоставленное для тестового стенда оборудование.
