Обзор материнской платы GIGABYTE GA-P35-S3

07-07-2007

После того как в продаже появились материнские платы на чипсете Intel P35 Express у обычных пользователей, которые окончательно и бесповоротно решили идти в ногу со временем,  возникла делема, что же лучше выбрать  ASUS P5K или GIGABYTE GA-P35-S3. Обе материнские платы относительно дешевые, на одной комбинации чипов, считаются младшими в сериях ведущих производителей и поэтому заочное соперничество между ними, безусловно, присутствует. ASUS - вроде бы здорово и надежно, но дорого. На данный момент покупка ASUS P5K обойдется вам на 30-35 у.е. дороже, чем GIGABYTE GA-P35-S3. Наглядно видимым по спецификации преимуществом P5K, есть наличие контроллера FireWire, поддержка CrossFire и лучший набор фирменных технологий. Но GIGABYTE тоже является не последним производителем материнских плат, зарекомендовавших себя своей надежностью и возможностями,  поэтому окончательный выбор придется сделать вам самим.

Спецификация материнской платы GIGABYTE GA-P35-S3:

Производитель

GIGABYTE GA-P35-S3

Модель

GA-P35-S3

Северный мост

Intel P35

Южный мост

Intel  ICH9

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Extreme Quad-Core / Core 2 Duo / Intel  Pentium  Extreme / Intel  Pentium D

Системная шина, МГц

1333 /1066 / 800  МГц

Используемая память

DDR2 1066 /800 / 667 МГц

Поддержка памяти

4 x 240-контактных DIMM  двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCI-E x16
3 x PCI-E x1
3 x PCI 2.2

Дисковая подсистема

Южный мост ICH9 поддерживает:
4 x Serial ATA 3.0Гб/с

Дополнительный контроллер GIGABYTE SATA2 поддерживает:
1 x Ultra DMA 133 / 100/66/33
2 x Serial ATAI/II SATA RAID 0, 1 и JBOD

Звуковая подсистема

Кодек 8-канального звука Realtek ALC889A High Definition Audio
Поддержка S/PDIF In/Out

Поддержка LAN

Сетевой контроллер RTL 8111B (10/100/1000 Mbit)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на северном и южном мосте

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентилятора

Внешние порты I/O

1 x Параллельный порт принтера
2 x PS/2 порта для подключения клавиатуры и мыши
1 x коаксиальный S/PDIF выход
1 х оптический S/PDIF выход
4 x USB 2.0/1.1 порты
1 х COM порт
1 x LAN (RJ45)
8 канальный аудио выход

Внутренние порты I/O

8 x USB
1 x Floppy disk
6 х SATA
1 x IDE
1x S/PDIF выход разъем
1 x CD In
1 x S/PDIF In
Power LED header
Chassis Intrusion

BIOS

8 Mb Flash ROM, Award BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b, 1.0a

Возможности разгона

Изменение частоты FSB , частоты PCI-Express, частоты памяти, напряжения на процессоре и памяти

Комплектация (важное)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция
1 х CD с драйверами

Форм-фактор Размеры, мм

ATX  12"x 9.6"
305 x 210

Сайт производителя

http://www.gigabyte.com.tw/

Свежая версия BIOS может быть скачана с официальной страницы.
Драйвера для материнской платы можно загрузить с официального сайта.

Материнская плата упакована в красиво оформленную картонную коробку, на которой указана поддержка памяти DDR2 1066, процессоров на 1333 МГц системной шине и процессоров с четырехъядерной архитектурой.

На обратной стороне упаковки расписаны положительные стороны применяемых компонентов в узле стабилизации напряжения. Отсюда мы узнаем, что полимерные конденсаторы установленные на плате по сроку службы превосходят конденсаторы с жидким электролитом в шесть раз, дроссели с ферромагнитным сердечником имеют на 25% меньше потерь энергии чем дроссели с обычным стальным сердечником. А также выясняем, что установленные MOSFET греются на 16% меньше обычных.

Рекламный проспект GIGABYTE посвященный твердотельным конденсаторам с кратким описанием их устройства и перечнем лучших качеств, можно найти на странице.

Материнская плата GIGABYTE GA-P35-S3 укомплектована по минимуму, даже хуже ASUS P5K.

В комплект входит:

  • материнская плата;
  • CD-диск с драйверами к Windows Vista;
  • руководство пользователя, краткая инструкция по установке,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфа Serial ATA;
  • заглушка на заднюю панель корпуса;

На северном мосте установлен большой алюминиевый радиатор, на южном - радиатор тоже алюминиевый, только гораздо меньших размеров. Плата хорошо скомпонована – разъемы питания расположены по краю платы, доступ к защелкам слотов оперативной памяти не перекрывается видеокартой. Полимерные конденсаторы, о которых мы говорили выше, установлены только в узле стабилизации напряжения питания процессора и обвязке восьмиканального кодека звука. Если сравнивать, в этом ракурсе плату с ASUS P5K то на последней, абсолютно все конденсаторы полимерные.

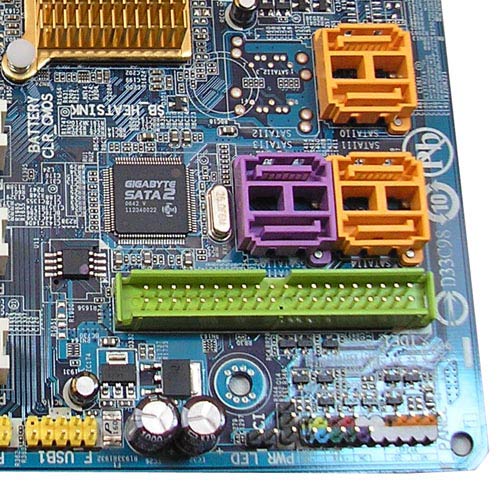

Южный мост Intel ICH9 поддерживает четыре порта SATA II, без возможности формирования RAID-массивов. Эти четыре разъема SATA имеют оранжевый цвет и находятся в правом нижнем углу платы. Для поддержки IDE устройств и еще двух портов SATA, был установлен дополнительный контроллер GIGABYTE SATA2 (он же JMicron JMB363). Контроллер позволяет формировать на своих двух портах фиолетового цвета SATA RAID-массивы 0,1 и JBOD.

Таким образом, дисковые подсистемы материнских плат GIGABYTE GA-P35-S3 и ASUS P5K с виду идентичны. Но есть один маленький нюанс, который отличает эти платы. В плате  ASUS P5K один из разъемов поддерживаемый дополнительным контроллером вынесен на заднюю панель, как порт External SATA. Это очень удобно, если вы переносите информацию на внешнем жестком диске, но не так практично при организации RAID-массивов.

Материнская плата имеет три слота PCI, три  PCI-E х1 и только один слот для видеокарты PCI-E х16. Кроме этого, плата имеет один COM порт и двенадцать портов USB, из которых четыре выведены на заднюю панель.

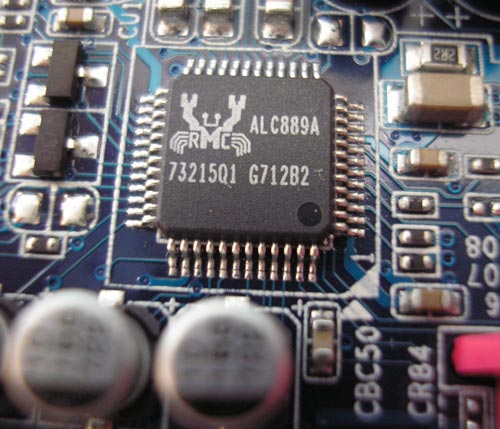

На плате установлен HDA кодек восьмиканального звука  Realtek ALC 889A с коаксиальным и оптическим выходом S/PDIF. Также на плате установлен сетевой  контроллер  RTL 8111B поддерживающий режимы 10/100/1000.

Довольно неожиданно было обнаружить на плате шестиканальный стабилизатор питания процессора. Каждый канал включает два мощных полевых транзистора NTMFS4835N (30В, 5мОм, 104А), один NTMFS4744N (30В, 14мОм, 53А). Увеличенное число каналов и использование более мощных полевых транзисторов с меньшим сопротивлением  в открытом состоянии позволило конструкторам не прибегать к установки дополнительной системы охлаждения.

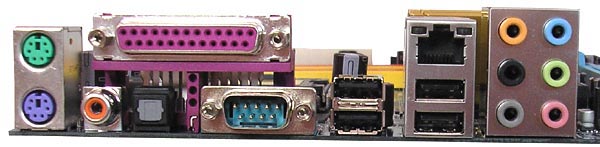

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, параллельный (LPT),  шесть переключаемых аудиопортов, четыре разъема USB, разъем RJ45 для сетевых соединений, COM-порт,  коаксиальный и оптический S/PDIF.

К плате можно подключить четыре вентилятора один из которых 4-контактный процессорный, а три остальные трехконтактные. Разъем процессорного кулера немного отдален от LGA775 и находится в верхней части, возле слотов памяти. Два коннектора для корпусных вентиляторов находятся по середине платы с правого края и еще один в верхней части.

BIOS

В материнской плате GIGABYTE GA-P35-S3 используется Award-Phoenix BIOS, с большим выбором настроек.

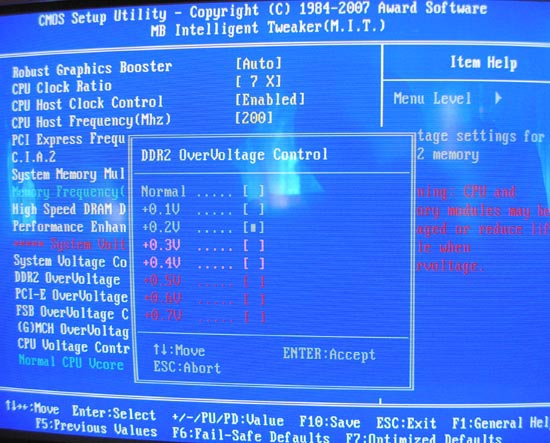

Возможности разгона:
- Изменение множителя процессора от 6х до мах.

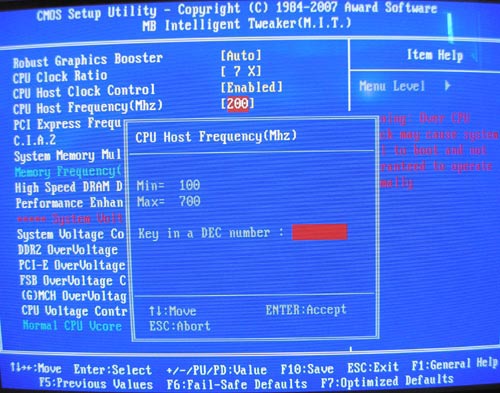

- Изменение тактовой частоты FSB от 100 до 700 МГц с шагом 1 МГц (ручной ввод);

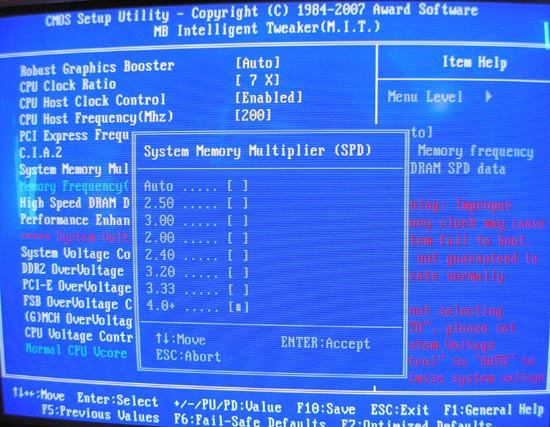

- Выбор рабочей частоты памяти при помощи делителей:2,5; 3,0; 2,0;2,4; 3,33; 4+.
- Изменение частоты шины PCI Express от 90 до 150 МГц с шагом 1 МГц.

- Увеличение напряжение питания памяти DDR2 на 0,1-0,7 В с шагом 0,1 В.
- Увеличение напряжение PCI-E на 0,1; 0,2; 0,3 В.
- Увеличение напряжения сигналов шины FSB на  0,1В; 0,2В; 0,3 В.
- Изменение напряжения питания ядра процессора от 0,5125 В до 2,0 В с шагом  0,00625 В.

Кроме этого, можно включить технологию C.I.A 2, которая в зависимости от выбранного режима подымет частоту процессора от 5% до 19%.

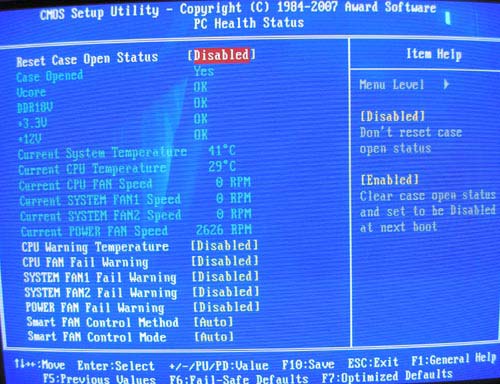

В окне Hardware Monitor можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера, и трех других вентиляторов в корпусе;
- состоянием питания ядра процессора и оперативной памяти;
- состоянием основных линий питания 3.3В, 12В.

Можно активировать технологию Smart FAN Control, которая позволяет в зависимости от температуры процессора автоматически регулировать скорость вращения процессорного кулера.

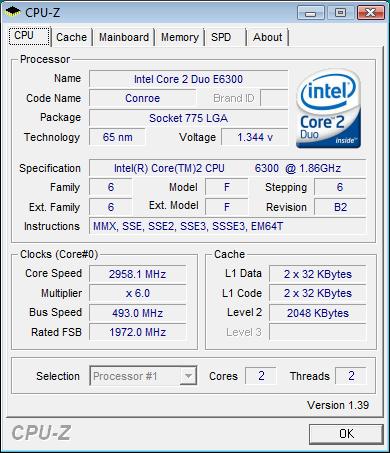

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 493 МГц, но мы уверены, что и это далеко не предел. К сожалению, в нашем распоряжении была только память DDR2-800, если бы мы имели что-нибудь побыстрей, то и результат, наверняка, был бы получше.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

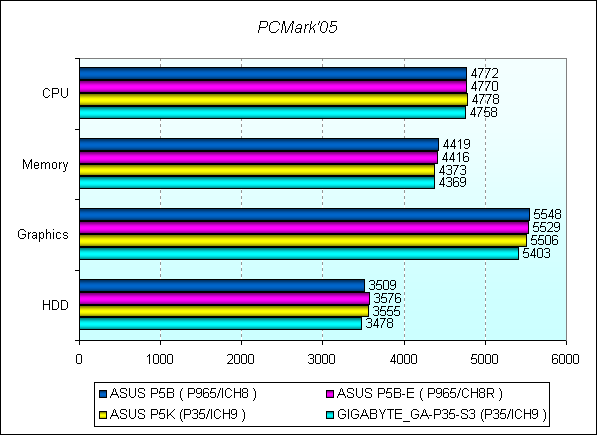

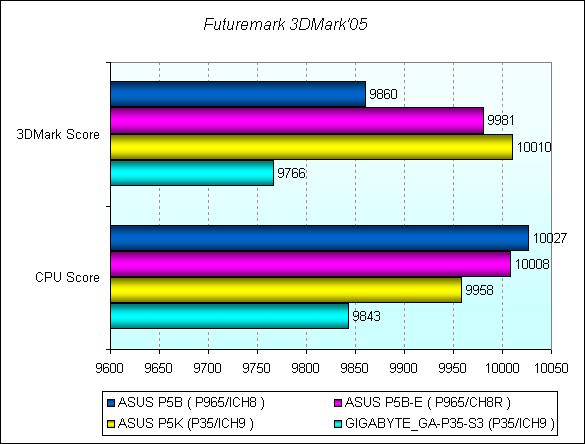

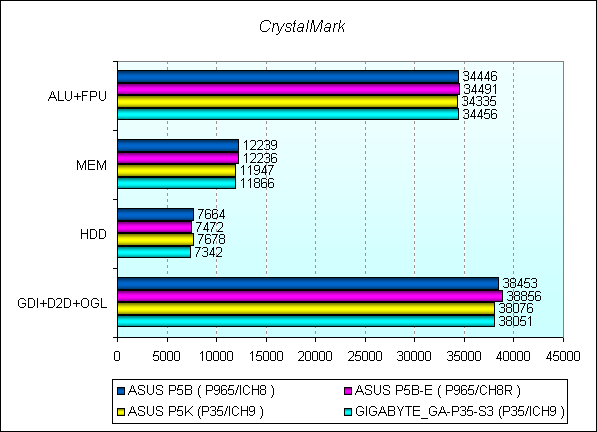

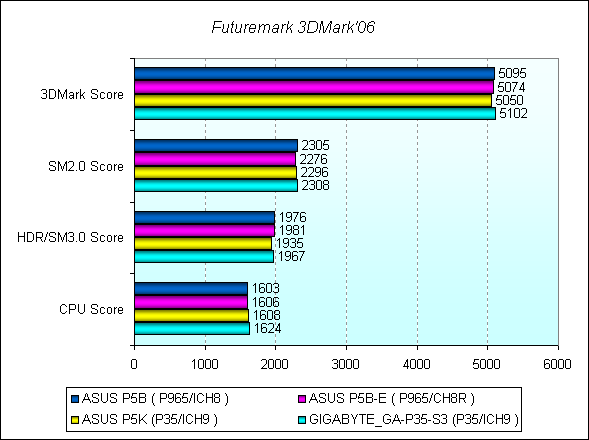

Материнская плата GIGABYTE GA-P35-S3 практически ни в чем не уступает представленным моделям ASUS. По результатам теста 3DMark 05 плата GIGABYTE GA-P35-S3  выглядела хуже оппонентов, но в 3DMark 06 она снова подтянулась, даже немного опередив остальных соперников. Обратим внимание, что сильных отличий между  результатами показателей производительности плат на чипсетах  Intel P35 и  Intel P965 практически нет, а небольшой разброс. В большей степени, обусловлен погрешностью измерений.

Выводы

Материнская плата GIGABYTE GA-P35-S3  на новом чипсете Intel P35 Express это в первую очередь хорошая платформа достойная своей стоимости, а уже потом альтернатива для похожей по классу ASUS P5K. В ВIOS есть достаточное количество настроек необходимых для разгона. Порадовало присутствие в настройках понижающих множителей памяти, что позволит проводить разгон на недорогих модулях DDR2-667, в этом ракурсе плата ASUS P5K выглядит хуже. Так, производя разгон системной шины на одних и тех же комплектующих, материнская плата GIGABYTE GA-P35-S3 показала гораздо лучший результат, во многом, только за счет этого фактора. На плате применили 6-фазную схему питания с использованием особых транзисторов с малым сопротивлением в открытом состоянии. Но даже этого факта точно не будет достаточно для охлаждения полупроводниковых элементов в режиме сильного разгона системы. Впрочем, и система охлаждения чипов выглядит не плохо, но она точно не предназначена для использования в условиях сильного  разгона, по этому оверлокерам стоит присмотреться к старшим моделям этой серии. А для обычных «геймеров» возможностей платы вполне буде достаточно.

К достоинствам, можно отнести:

  • высокую производительность;
  • протестированную способность работы при частоте FSB 493 МГц;
  • приемлемую цену;
  • поддержку процессоров Intel Penryn выполненных по 45 нм технологии;
  • 6-фазную схему питания;
  • большое количество настроек BIOS, необходимых для разгона;
  • 8-канальный звук High Difinition Audio.

К недостаткам, отнесем:

  • отсутствие контроллера FireWire;
  • отсутствие поддержки RAID-массивов 5 и 10.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
