Обзор материнской платы GIGABYTE GA-P43-ES3G

21-08-2009

Один из ведущих производителей материнских плат - компания GIGABYTE всегда выделялась на фоне конкурентов неординарными решениями с целым рядом технических и программных инноваций. В частности, благодаря таким технологиям как Ultra Durable 2 и Ultra Durable 3 системные платы GIGABYTE нашли немало приверженцев среди энтузиастов и оверклокеров.

В этом обзоре мы рассмотрим материнскую плату GIGABYTE GA-P43-ES3G, которая по заявленным характеристикам (поддержка процессора с частотой FSB до 1600 МГц и оперативной памяти DDR2 с частотой до 1200 МГц) и при цене порядка 80$ должна стать очень интересной и недорогой основой для разгона двух- и четырехъядерных процессоров Intel Core 2 Duo или Intel Core 2 Quad. Помимо этого плата обладает очень высокой функциональностью за счет большого количества слотов расширения, но обо всем по порядку.

GIGABYTE GA-P43-ES3G

Спецификация материнской платы GIGABYTE GA-P43-ES3G:

Производитель

GIGABYTE

Модель

GA-P43-ES3G

Чипсет

Intel P43 Express/Intel ICH10

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Extreme/ Intel Core 2 Quad/ Intel Core 2 Duo/ Intel Pentium Extreme Edition/ Intel Pentium D/ Intel Pentium 4 Extreme Edition/ Intel Pentium 4/ Intel Celeron

Частота системной шины, МГц

1600 (O.C.)/1333/1066/800

Поддерживаемая память

4 x 1,8 В DDR2 DIMM слота с поддержкой до 16 ГБ памяти DDR2 1200/1066/800/667 МГц

Слоты расширения

1 x PCI Express x1
1 x PCI Express x16
5 x PCI

Дисковая подсистема

6 x SATA 3.0 Гб/с
1 x UltraDMA 133/100/66/33 для подключения 2 PАТА устройств
1 x FDD

LAN

Гигабитный контроллер Realtek 8111C

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC 888

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
2 x для корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x LPT
1 x COM
1 x оптический S/PDIF выход
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
3 x Аудиопорта

Внутренние порты I/O

6 x USB
1 x FDD
1 x IDE
6 х SATA
1 x S/PDIF выход
1 х CD вход
Разъем системной панели

BIOS

2 x 8 МБит Flash ROM, AWARD BIOS,Support for DualBIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Контроль за состоянием системы

Поддержка функции CPU Smart Fan
Контроль температуры CPU
Cообщение о неисправности вентилятора CPU / системных вентиляторов
Определение скорости вращения вентиляторов CPU / Системных
Определение температуры CPU / Системы
Определение напряжения питания

Фирменные технологии

@BIOS
Download Center
Q-Flash
EasyTune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS
Easy Energy Saver

Форм-фактор
Размеры, мм

ATX
305 x 210

Сайт производителя

http://www.gigabyte.com.tw/

Все цены на GIGABYTE GA-P43-ES3G

Чипсет Intel P43 Express поддерживает процессоры Intel с разъемом LGA775 и с частотой системной шины до 1600 МГц, но данная частота достигается только путем разгона. А вот поддержка системной платой памяти DDR2 с частотой 1200 МГц является гарантированной.

Основным отличием системной логики Intel P43 Express от более дорогой Intel P45 Express является один слот PCI Express x16, а, следовательно, и отсутствие поддержки технологии ATI CrossFireX.

GIGABYTE GA-P43-ES3G

Коробка материнской платы оформлена в спокойных светло-зеленых тонах «живой природы». Основной акцент здесь сделан на фирменную технологию GIGABYTE - «Easy Energy Saver». Также на фронтальной стороне упаковки можно увидеть поддерживаемые системной платой частоты системной шины, оперативной памяти, поддержку нового стандарта питания процессоров VRD 11.1 и наличие двух микросхем BIOS (основной и резервной для восстановления BIOS).

Стандарт питания процессоров VRD 11.1 позволяет уменьшить количество работающих фаз питания процессора в режиме «Deeper Sleep» до одной, а не до двух, как в стандарте VRD 11, который использовался материнскими платами на базе чипсета Intel P35 Express. Таким образом, благодаря новому стандарту питания, достигается еще большая экономичность систем основанных на чипсетах Intel P4x Express.

Easy Energy Saver

Технология «Easy Energy Saver» позволяет с помощью дополнительной программной утилиты задать три значения для режима работы процессора: normal Power Saving , Advanced Power Saving и Extreme Power Saving. При этом благодаря встроенному таймеру, можно узнать сэкономленное количество электроэнергии за определенный промежуток времени.

GIGABYTE GA-P43-ES3G

На обратной стороне упаковки системной платы можно прочитать более детальную информацию о технологии «Easy Energy Saver» и узнать о преимуществах использования двух микросхем BIOS но, к сожалению, только на английском языке.

GIGABYTE GA-P43-ES3G

Комплект поставки материнской платы GIGABYTE GA-P43-ES3G является довольно скромным и включает в себя следующие аксессуары:

  • Инструкция по установке;
  • Инструкция пользователя;
  • 2 x кабеля SATA;
  • 1 x шлейф для подключения устройств ATA;
  • 1 x шлейф для подключения FDD-дисковода;
  • Диск с драйверами;
  • Интерфейсная заглушка.

GIGABYTE GA-P43-ES3G

Компоновка элементов и разъемов на GIGABYTE GA-P43-ES3G заслуживает самых лестных отзывов. Ведь даже с учетом очень большого количества разъемов для плат расширения, слот PCI Express x16 находится на достаточном расстоянии от разъемов оперативной памяти, чтобы их не блокировать.

Как видно на изображении выше, установленная в материнскую плату длинная двухслотовая видеокарта не перекрывает защелки оперативной памяти и чтобы вытащить ОЗУ, видеокарту извлекать необязательно.

GIGABYTE GA-P43-ES3G

Северный Intel P43 Express и южный Intel ICH10 мосты охлаждаются небольшими алюминиевыми радиаторами. В процессе тестирования оба моста довольно ощутимо грелись, поэтому организация качественной системы вентиляции в корпусе является необходимым условием при сборке ПК на основе GIGABYTE GA-P43-ES3G, особенно если планируется разгон.

Южный мост Intel ICH10 отвечает за поддержку 12 портов USB (6 внешних и 6 внутренних) и шести разъемов SATA II. Все указанные внутренние разъемы для удобства окрашены в хорошо заметный желтый цвет. Цветовой окраске подверглась и фронт-панель. Благодаря такой окраске материнская плата выглядит не только стильно, но и делает немного приятней и удобней работу сборщика системы.

Системная плата GIGABYTE GA-P43-ES3G обладает завидной по нынешним меркам функциональностью в случае апгрейда системы. Ведь помимо разъемов PCI Express x16 и PCI Express x1 на плате присутствует пять разъемов PCI. Правда на сегодняшний день сложно себе представить систему, в которой задействованы хотя бы четыре разъема PCI, не говоря уже о пяти, хотя один из разъемов PCI будет недоступен при установке видеокарты с двухслотовой системой охлаждения.

Материнская плата оснащена четырьмя разъемами оперативной памяти стандарта DDR2 с поддержкой модулей на частоте 1200/1066/800/667 МГц и максимальным суммарным объемом до 16 ГБ. Память может работать как в одно- так и двухканальном режиме. Для удобства 1-й и 3-й разъемы окрашены в желтый цвет, а 2-й и 4-й в красный, что позволяет правильно устанавливать память в двухканальном режиме, не заглядывая в инструкцию пользователя.

Звуковая подсистема представлена 8-канальным HD-аудио кодеком Realtek ALC888, с поддержкой автоматического определения подключаемых разъемов и выходом S/PDIF. К сожалению, не каждую многоканальную аудиосистему 7.1 можно будет подключить к этой, так как на задней панели присутствует только три аудиовыхода для системы 5.1. Чтобы воспользоваться преимуществом всех восьми каналов, необходимо приобрести внешнюю панель для боковых динамиков или аудиосистему с поддержкой S/PDIF.

За сетевые соединения в GIGABYTE GA-P43-ES3G отвечает гигабитный контроллер Realtek RTL8111C.

Стабилизатор питания процессора материнской платы GIGABYTE GA-P43-ES3G является трехфазным. В цепи питания используются дроссели с ферритовыми сердечниками и надежные конденсаторы с твердым электролитом. Вот только трех фаз стабилизации напряжения явно недостаточно для подачи точного напряжения на разогнанный процессор, а если к этому еще добавить 4-х, а не 8-контактный разъем дополнительного питания ATX12V, то, скорее всего, о хорошем разгоне можно забыть.

GIGABYTE GA-P43-ES3G

На заднюю панель внешних портов материнской платы выведены следующие разъемы:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 1 x LPT;
  • 1 x COM;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0/1.1 портов;
  • 3 x аудио разъема;
  • 1 x коаксиальный S/PDIF.

Очень приятно видеть на панели портов ввода-вывода наличие разъемов COM и LPT, чего уже практически не встретишь в большинстве похожих решений. В некоторых ситуациях такая функциональность может быть очень полезна, например, опять же, в случае апгрейда системы и наличия не самой новой периферии.

BIOS

Система BIOS материнской платы GIGABYTE GA-P43-ES3G предоставляет довольно широкие возможности точной настройки разгона, которых будет достаточно для большинства оверклокеров.

Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M.I.T.)»:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology





Технологии увеличения производительности графической подсистемы

Robust Graphics Booster

Auto, Fast,TurboStandard, Turbo, Extreme



Процессорный множитель

CPU Clock Ratio

6 – max.

1 и 0,5 для 45 нм моделей

Частота системной шины, МГц

CPU Host Frequency

100 - 1200

1

Частота шины PCI Express

PCI Express Frequency

90 - 150

1

Частота «страпа», МГц

(G)MCH Frequency Latch

266, 200, 333, 400



Делитель для памяти

System Memory Multiplier (SPD)

2.00B/2.40B/3.20B/2.00D/2.66D
/2.66C/3.33C/2.00D/2.66D/2.66C
/3.33C/4.00C/2.50A/3.00A/4.00A



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRFC, tRTP, CMD, Static tRead Value, tRD Phase0, tRD Phase1, tRD Phase2, tRD Phase3, Trd2rd, Twr2rd, Trd2wr



Напряжение на процессоре, В

CPU Vcore

0,50000-1,8

0,00625

Напряжение на шине FSB, В

CPU Termination

1,050 – 1,5

0,05

0,1



CPU Reference

0,744 – 0,805 В

0,018
0,02

Напряжение на северном мосте, В

MSH Core

1 - 1,4

0,1

Напряжение на модулях памяти, В

DRAM Voltage

1,8 – 2,5

0,1

Благодаря разделу «Extreme Memory Profile (X.M.P.)» можно использовать оверклокерскую память в режиме автоматической настройки параметров. Данные профили записаны производителем модуля памяти в микросхеме SPD и соответствуют частотам и задержкам ОЗУ в различных режимах.

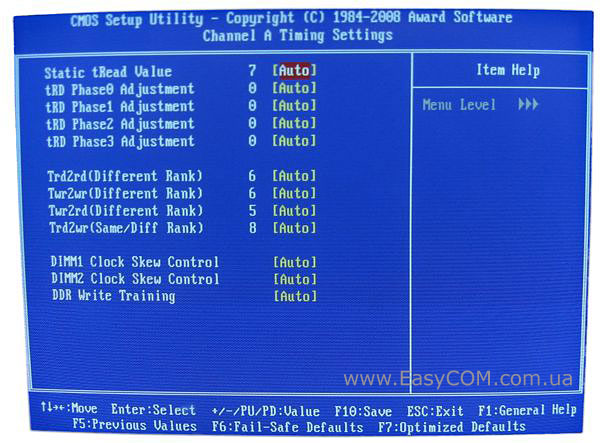

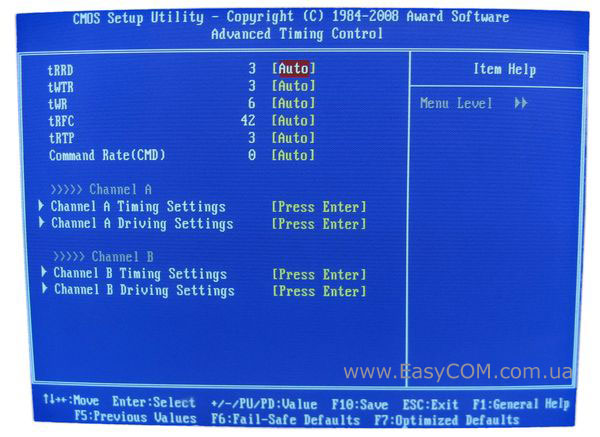

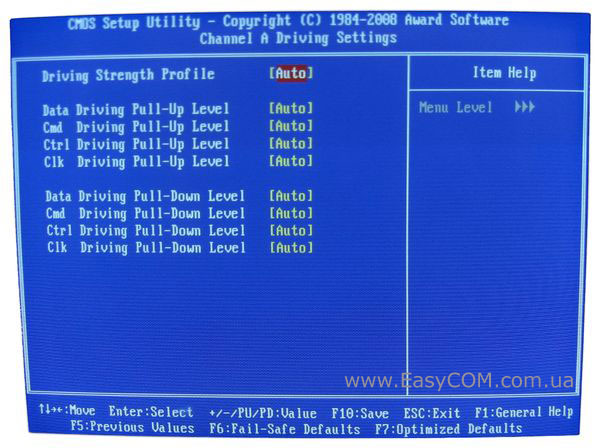

Разделы «Channel A Timing Settings» и «Channel B Timing Settings» позволяют изменить не только основные задержки ОЗУ, но и произвести более детальную настройку таймингов каждого канала (A и B) оперативной памяти в отдельности.

Богатство настроек каждого канала ОЗУ настолько велико, что может занять довольно много времени на тонкую подстройку, но понравится истинным ценителям разгона.

Раздел «PC Health Status» позволяет не только следить за напряжением на ядре процессора и модулях оперативной памяти, а также каналах питания 3.3V и 12V, температурой системы и процессора, частотой вращения всех трех вентиляторов, но и задать температуру процессора, при достижении которой BIOS звуковым сигналом оповестит о перегреве системы. Помимо этого здесь можно включить оповещения о выходе из строя любого из вентиляторов системы, а также выбрать режим автоматического управления скоростью вращения вентилятора процессорного кулера и метод управления.

Тестирование

Для проверки возможностей материнской платы использовался следующий тестовый стенд:

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Результаты тестов:

Во всех тестовых приложениях материнская плата GIGABYTE GA-P43-ES3G показала отменную производительность. Никаких провалов и скачков производительности мы не выявили. Все это говорит о хорошей оптимизации программного кода BIOS и драйверов устройства разработчиками компании GIGABITE.

Разгон

Разгон системной платы GIGABYTE GA-P43-ES3G с двухядерным процессором Core 2 Duo E6300 оказался не самым удачным. Плате покорилась частота системной шины всего 418 МГц.

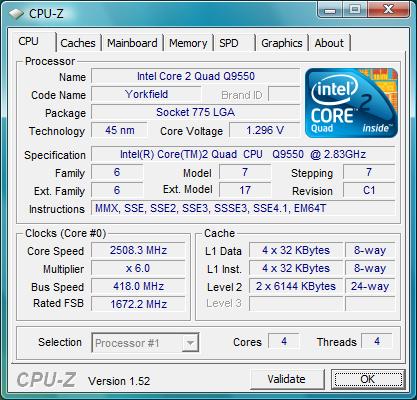

В сочетании с четырехъядерным процессором Intel Core 2 Quad Q9550 ситуация не изменилась ни на мегагерц – шину снова удалось «поднять» до 418 МГц. Вполне вероятно, дальнейший разгон ограничен возможностями системы питания или ограничением в прошивке BIOS, и с появлением новых версий прошивок ситуация может измениться.

Тестирование звукового кодека Realtek ALC 888

Качество звуковой подсистемы материнской платы GIGABYTE GA-P43-ES3G оценивалось с помощью программы RightMark Audio Analyzer.

Общие результаты (RightMark Audio Analyzer, 16-bit, 44 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.22

Очень хорошо

Уровень шума, дБ (А)

-87.0

Хорошо

Динамические диапазон, дБ (А)

86.9

Хорошо

Гармонические искажения, %

0.0060

Очень хорошо

Гармонические искажения + шум, дБ(A)

-69.3

Средне

Интермодуляционные искажения + шум, %

0.038

Хорошо

Взаимопроникновение каналов, дБ

-85.7

Отлично

Интермодуляции на 10 кГц, %

0.032

Хорошо

Общая оценка



Очень хорошо

Общие результаты (RightMark Audio Analyzer, 24-bit, 192 kHz):

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.06, -0.19

Очень хорошо

Уровень шума, дБ (А)

-87.4

Хорошо

Динамические диапазон, дБ (А)

87.8

Хорошо

Гармонические искажения, %

0.0054

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.8

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-80.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка



Очень хорошо

Восьмиканальный аудио-кодек Realtek ALC888 в сочетании с качественной обвязкой в очередной раз получил оценку «очень хорошо» и утвердил репутацию качественного встроенного решения.

Итоги

Материнская плата GIGABYTE GA-P43-ES3G является достаточно интересным продуктом с точки зрения функциональности, особенно при апгрейде системы. На сегодняшний день пять слотов PCI и один PCI Express x1 позволяют сделать из компьютера настоящий мультимедиа центр с большим кругом выполняемых задач, причем все эти задачи можно очень хорошо распараллелить благодаря поддержке системной платой четырехъядерных процессоров Intel LGA 775.

Не обойдут стороной модель GA-P43-ES3G и профессионалы, так как на основе данной материнской платы, например, можно собрать систему видеонаблюдения, где необходимость в большом количестве слотов PCI стоит особенно остро. А если еще учесть повышенную энергоэффективность платы и наличие портов COM и LPT на задней панели, то вывод напрашивается один: GIGABYTE GA-P43-ES3G отлично подойдет для решения различного рода задач и экономичного обновления системы.

Достоинства устройства:

  • Хорошая производительность;
  • 5 слотов PCI;
  • Поддержка памяти на частоте до 1200 МГц;
  • Порты COM и LPT на задней панели;
  • Поддержка технологии «Easy Energy Saver»;
  • Отличная удобная компоновка системной платы;
  • Качественный встроенный звуковой аудио-кодек;
  • Широкие возможности для разгона в BIOS.

Недостатки:

  • Повышенный нагрев северного и южного моста;
  • Использование 4-контактного разъема ATX12V;
  • Не очень высокий разгонный потенциал.


Автор: Алексей Ерин

Выражаем благодарность фирме ООО ПВ «Сервис» (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, Noctua и Sea Sonic за предоставленное для тестового стенда оборудование.
