Обзор и тестирование материнской платы GIGABYTE GA-Q87M-D2H

Широко известная компания GIGABYTE, один из лидеров рынка компьютерных комплектующих, конечно же, не ограничивает свой продуктовый ряд устройствами исключительно для игроманов и повседневного домашнего использования. В ее ассортименте всегда найдется отличное решение для корпоративного сектора, где предпочтение отдается надежным моделям с приемлемым ценником, способным выдержать напряженный режим работы 24/7. Именно о такой материнской плате пойдет речь в данном материале.

GIGABYTE GA-Q87M-D2H, как видно из ее маркировки, основана на достаточно редком госте в нашей тестовой лаборатории – чипсете Intel Q87, с основными возможностями и ключевыми достоинствами которого мы познакомили вас в обзоре Fujitsu D3222-B. Вкратце напомним, что одним из главных его преимуществ является поддержка большого количества фирменных технологий. К примеру, Intel vPro. Это встроенная система безопасности, призванная повысить уровень защиты системы. Она направлена на решение следующих ключевых задач:

• реагирование на возникающие угрозы, включая защиту от руткитов, вирусов и других видов вредоносного ПО;
• защита личных данных и точек доступа к сайтам;
• защита конфиденциальных пользовательских и корпоративных данных;
• удаленный и локальный мониторинг, восстановление и ремонт ПК и рабочих станций.

Более подробно с Intel vPro можно ознакомиться на сайте Intel, ну а мы тем временем перейдем непосредственно к обзору новинки. По традиции для начала рассмотрим ее подробные характеристики.

Спецификация материнской платы GIGABYTE GA-Q87M-D2H:

Упаковка и комплектация

Коробка, в которой поставляется материнская плата GIGABYTE GA-Q87M-D2H, выполнена из плотного и качественного картона, украшенного полиграфией в темных тонах. Большую часть лицевой стороны занимает название модели и логотип фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

• Cool – в цепях питания используются высокоэффективные полевые транзисторы с низким тепловыделением и долговечные твердотельные конденсаторы.
• Performance – новинка обладает поддержкой четырех видеовыходов, включая HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD), и гигабитным сетевым контроллером от компании Intel.
• Safe – данная модель отличается дополнительной защитой портов USB и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы. Не лишним будет упомянуть и о наличии защитных микросхем, уберегающих внутренние компоненты от перенапряжения, и об улучшенной укладке стекловолокна в основе текстолита, что позволяет снизить негативное воздействие влаги.

Отдельно отмечена поддержка пакета Intel Small Business Advantage и упомянутой ранее технологии Intel vPro.

На обратной стороне по традиции находится схематическое изображение самой материнской платы и ее интерфейсной панели, а также продолжается описание упомянутых выше ключевых преимуществ.

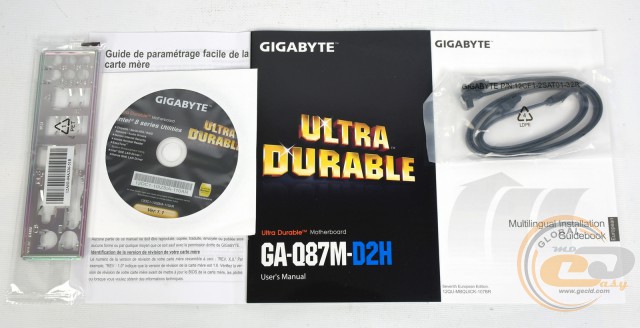

В коробке с тестируемой моделью, помимо диска с ПО и заглушки интерфейсной панели, мы обнаружили только два кабеля SATA, что вполне ожидаемо для недорогого решения.

Дизайн и особенности платы

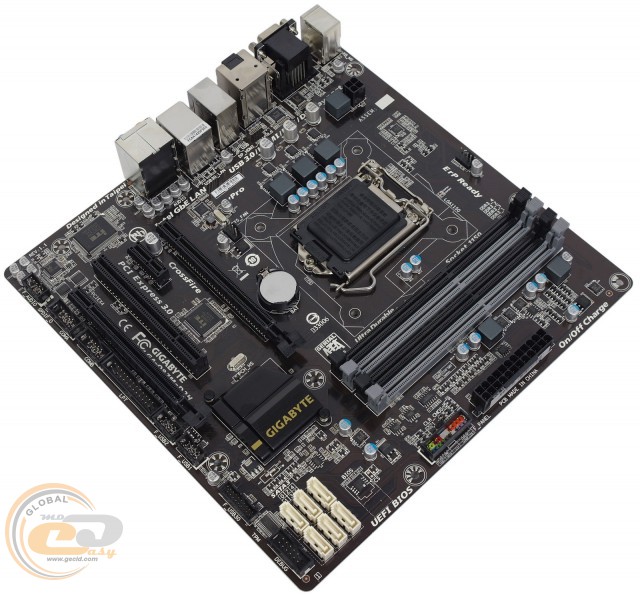

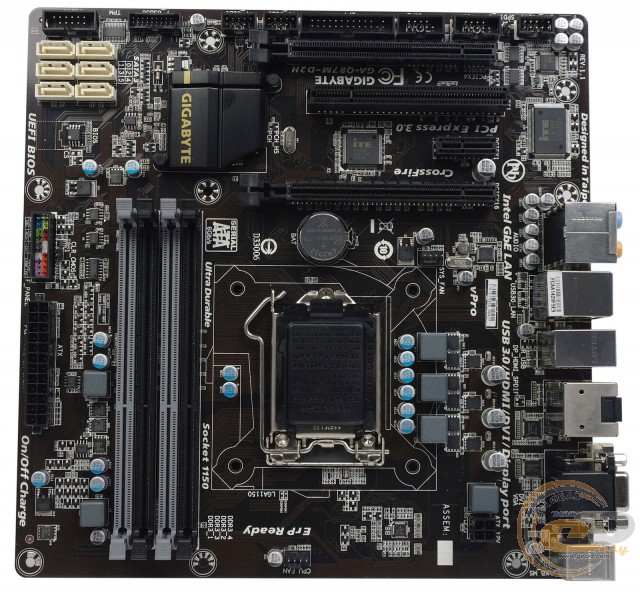

Новинка выполнена на печатной плате темно-коричневого цвета формата microATX (244 х 244 мм). Выглядит она достаточно строго благодаря преобладанию темных цветов в оформлении и отсутствию броских компонентов дизайна.

Компоновки набортных элементов выполнена весьма продуманно. Несмотря на перпендикулярное расположение портов SATA, платы расширения не смогут затруднить к ним доступ, поскольку они расположены ближе к низу правого края текстолита. Единственное неудобство, которое у вас может возникнуть, это близкое соседство разъема PCI Express 3.0 x16 с DIMM-слотами, оснащенными защелками с обеих сторон. Поэтому для извлечения модулей памяти, скорее всего, придется предварительно отключить видеокарту.

Взглянув на обратную сторону GIGABYTE GA-Q87M-D2H, можно отметить не только привычную опорную пластину процессорного разъема, но и тот факт, что единственный радиатор закреплен при помощи пластиковых клипс.

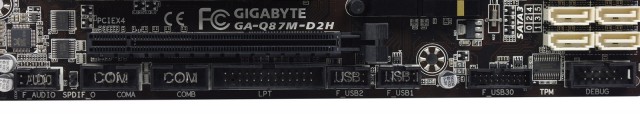

В нижней части расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, два порта COM, один LPT, а также разъем для подключения диагностической аппаратуры. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их всего четыре: два внутренних и два на интерфейсной панели. Все они также функционируют благодаря набору системной логики Intel Q87.

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности платы. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Работа всех шести разъемов возможна благодаря чипсету.

Тестируемая модель оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут функционировать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Также отметим расположенную на правой стороне печатной платы колодку для подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов).

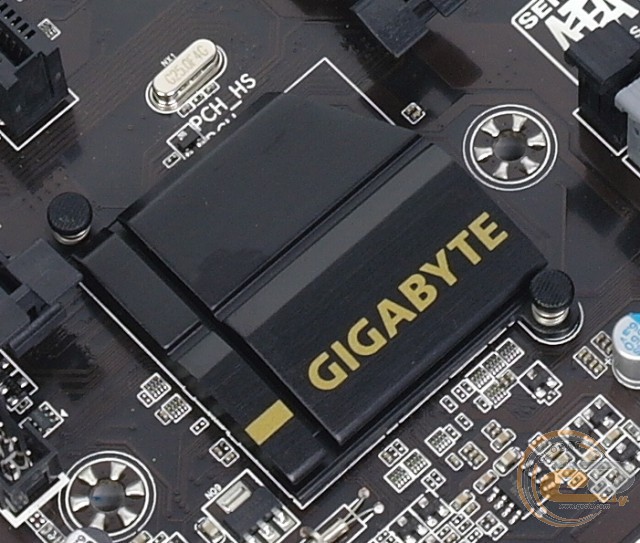

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который отвечает за отвод тепла от чипсета Intel Q87. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 45,1°C;
• температура дросселей – 85°C;
• температура полевых транзисторов – 85,8°C.

Поскольку данная материнская плата не позиционируется как игровое либо оверклокерское решение, то отсутствие радиаторов на элементах подсистемы питания не является критическим недостатком. К тому же зафиксированные температурные показатели находятся в приемлемом диапазоне.

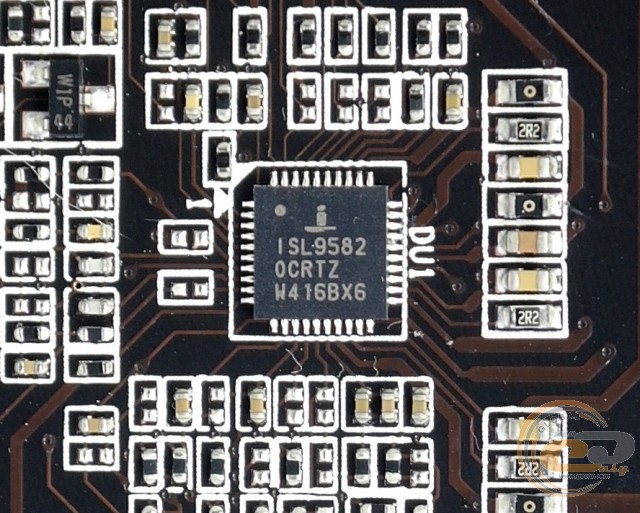

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL9582. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли твердотельные конденсаторы, МОП-транзисторы с пониженным сопротивлением открытого канала и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

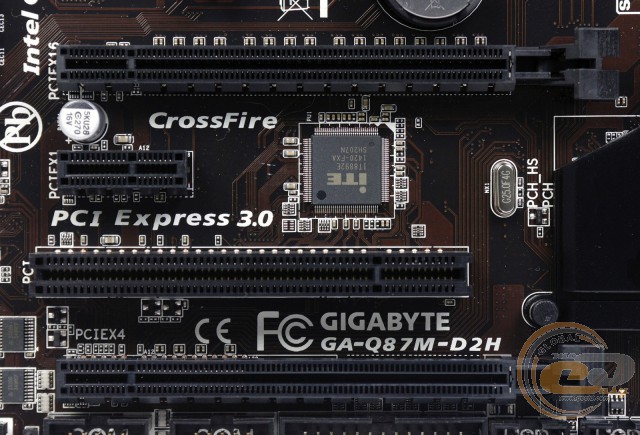

Для расширения функциональности GIGABYTE GA-Q87M-D2H у пользователя есть в распоряжении четыре слота:

1. PCI Express 3.0 x16 (в режиме х16);
2. PCI Express 2.0 x1;
3. PCI;
4. PCI Express 2.0 x16 (в режиме х4);

Поскольку из двух реализованных слотов PCI Express x16 к процессору подключен только один, то именно ему доступны все 16 линий стандарта PCI Express 3.0, тогда как пропускная способность второго ограничена максимум 4 чипсетными линиями PCI Express 2.0. Благодаря поддержке технологии AMD CrossFireX вы сможете установить две видеокарты в режиме х16+х4, однако подобная схема не является оптимальной для раскрытия потенциала связки из пары графических ускорителей.

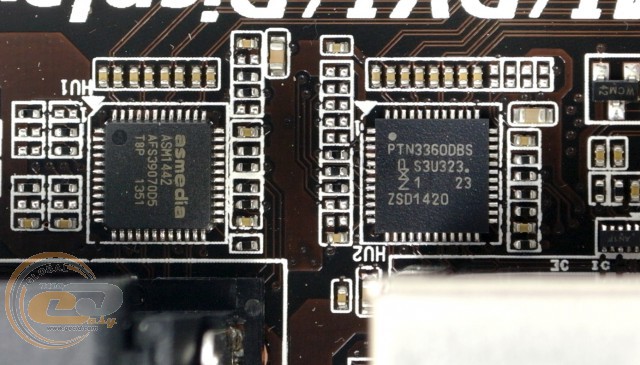

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: DVI-D, D-Sub, DisplayPort и HDMI, которые функционируют благодаря двум контроллерам: PTN3360DBS и ASMedia ASM1442.

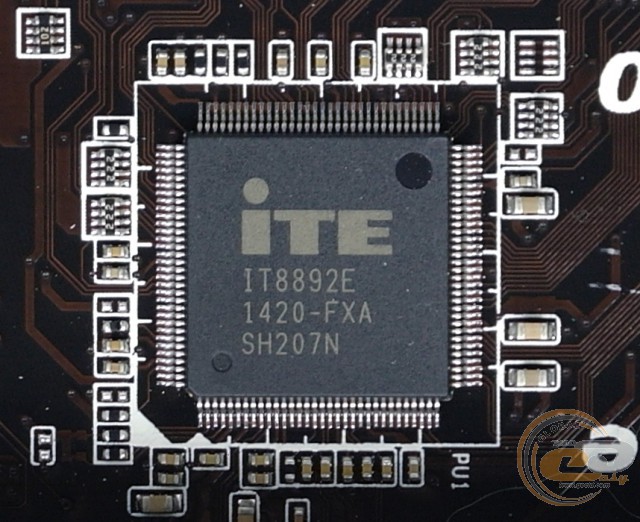

Поскольку набор системной логики Intel Q87 не поддерживает шину PCI, то функционирование соответствующего разъема реализовано с помощью моста PCIE-PCI, основанного на контроллере ITE IT8892E.

Возможности Multi I/O основаны на контроллере ITE IT8728F, который управляет работой вентиляторов, портов COM, LPT и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217LM.

Звуковая подсистема рассматриваемой материнской платы базируется на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

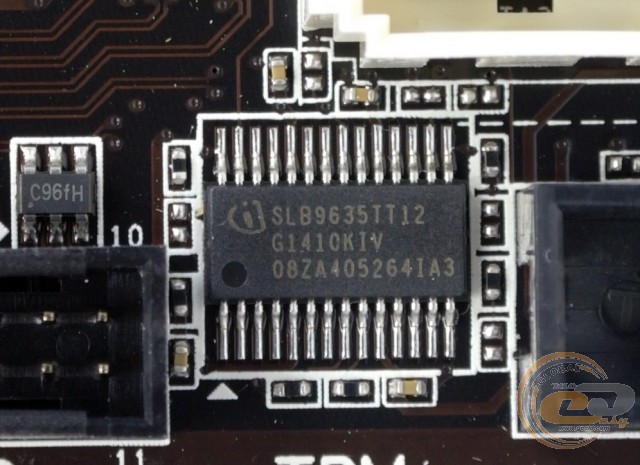

Отличительной особенностью героини нашего обзора является наличие распаянного на печатной плате модуля криптографической защиты, основанного на микросхеме SLB9635TT12 от Infineon Technologies.

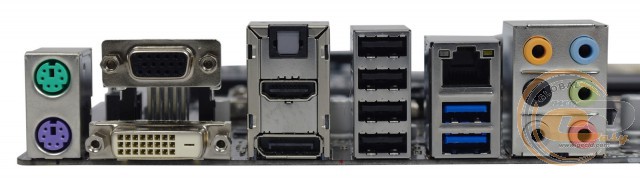

На интерфейсную панель GIGABYTE GA-Q87M-D2H выведены следующие порты:

• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 1 х оптический S/PDIF Out;
• 6 x аудиопортов.

Данную конфигурацию интерфейсной панели можно охарактеризовать как отличную, так как она предлагает шесть портов USB, четыре видеовыхода, удобное подключение многоканальной акустики, а также оптический аудиовыход. Отдельно отметим возможность вынесения на интерфейсную панель ПК двух портов COM и одного LPT при помощи соответствующих разъемов на печатной плате.

Для организации охлаждения внутри системного корпуса у GIGABYTE GA-Q87M-D2H есть два 4-контактных разъема для подключения вентиляторов. Один из них служит для системы охлаждения CPU, в то время как второй предназначен для системной вертушки.

UEFI BIOS

В тестируемой модели используется предзагрузчик AMI EFI BIOS от American Megatrends Inc, который отличается достаточно простым и понятным интерфейсом.

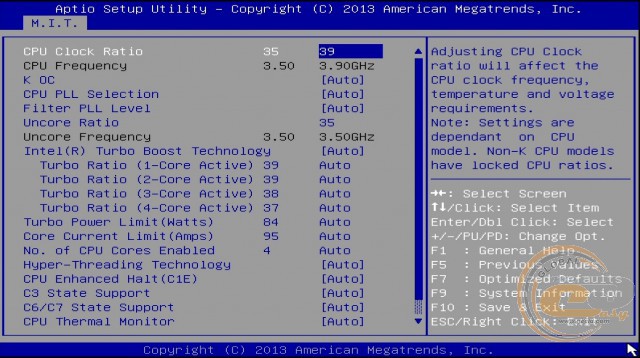

Большая часть настроек, касающихся изменения частоты работы CPU, встроенного графического ядра и оперативной памяти, сгруппирована в разделе «MB Intelligent Tweaker» («M.I.T.»), где они удобно разнесены по тематическим подразделам.

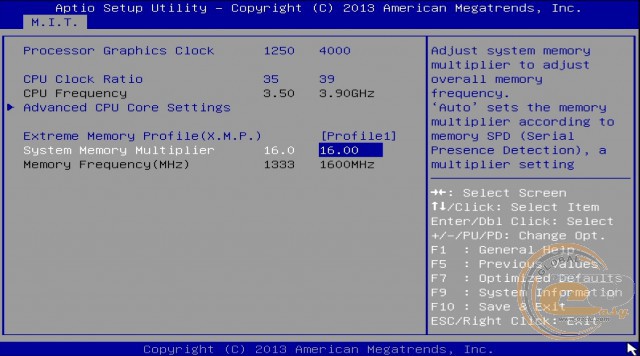

Множитель позволяет устанавливать частоту модулей оперативной памяти в рамках от 800 МГц до 1600 МГц.

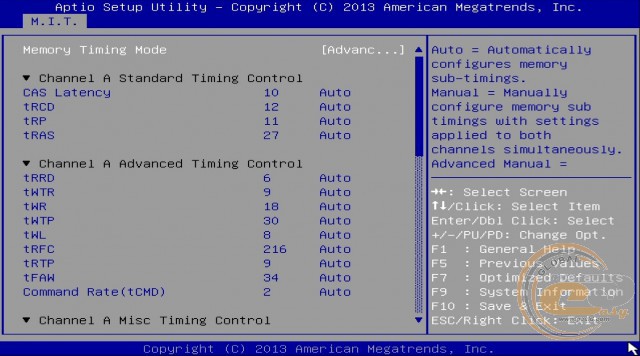

При необходимости в подразделе «Advanced Memory Settings» можно получить доступ к регулировкам задержек памяти.

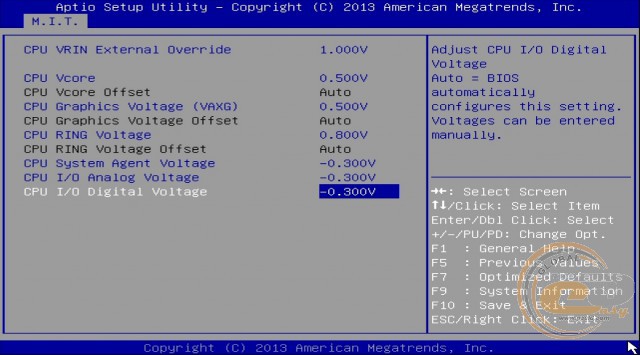

Также в наличии возможность тонкой настройки напряжений на основных компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

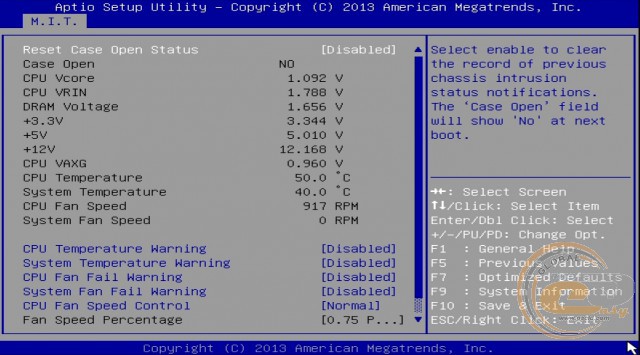

В разделе «PC Health Status» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно можно следить за напряжением на ядре процессора, модулях оперативной памяти и на линиях питания +12В, +5В и +3,3В.

Отдельно отметим поддержку русского языка.

Возможности разгона

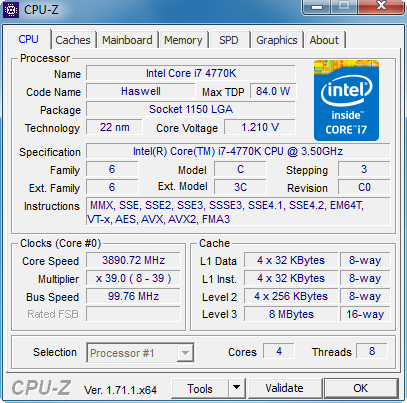

Поскольку данная материнская плата не поддерживает разгон процессора, то максимально возможный множитель, который можно выставить вручную, соответствует максимальной частоте нашего тестового Intel Core i7-4770K в Turbo-режиме.

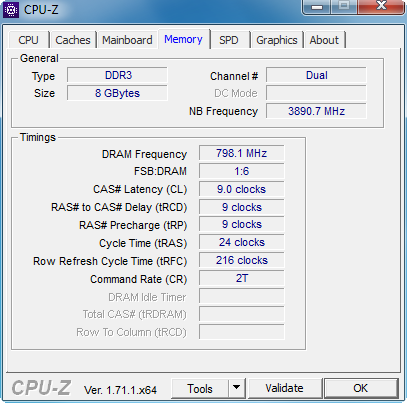

Максимальная скорость, на которой удалось запустить тестовые модули оперативной памяти, составила 1600 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-Q87M-D2H использовалось следующее оборудование:

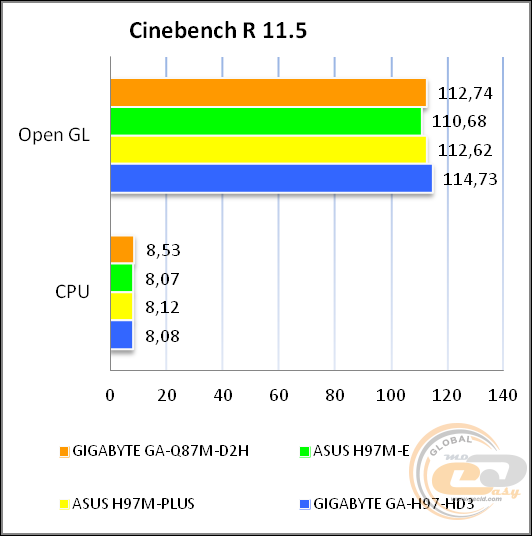

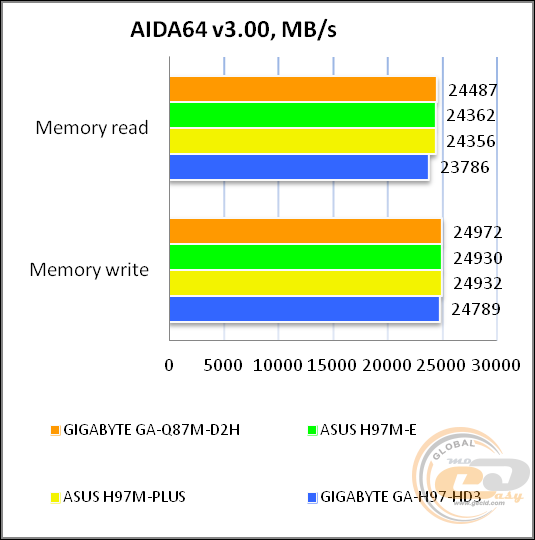

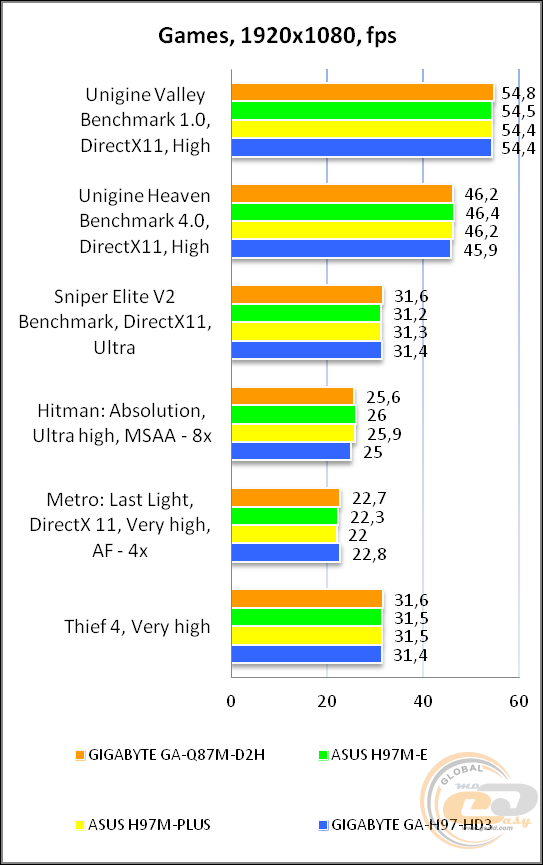

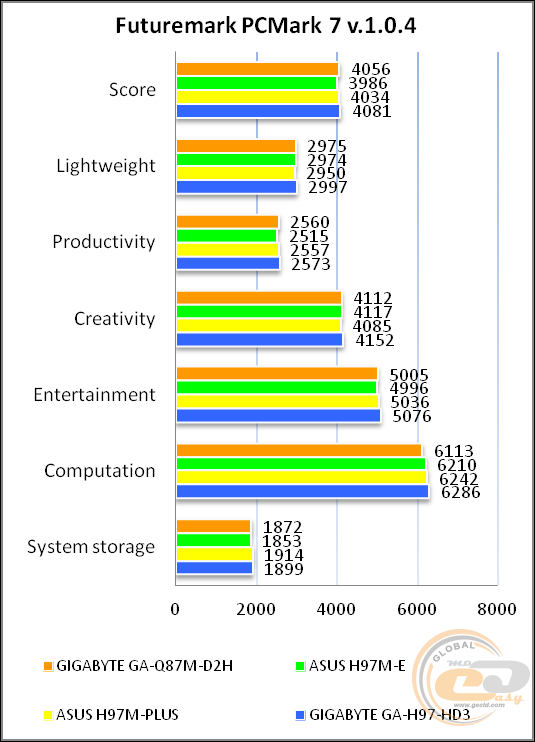

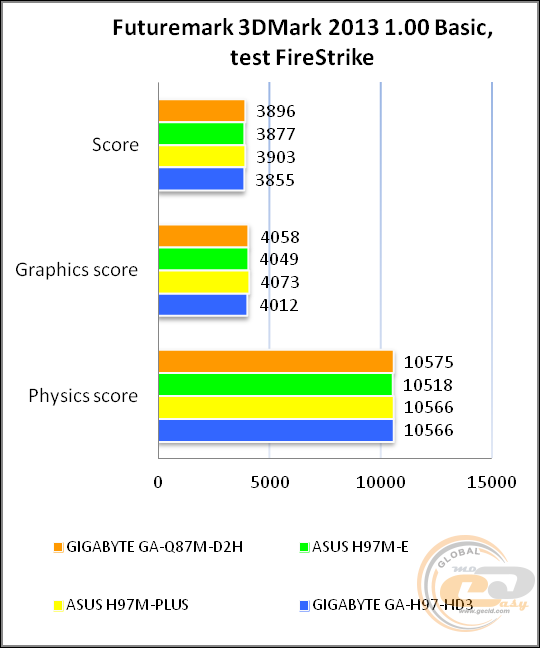

Результаты тестов

В процессе тестирования GIGABYTE GA-Q87M-D2H показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе эффективной элементной базы и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема на основе кодека Realtek ALC887 обеспечивает очень хорошее качество звучания, которого будет вполне достаточно для повседневного использования. В ином случае у вас всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

По итогам нашего знакомства с GIGABYTE GA-Q87M-D2H, можно отметить, что это достаточно интересное решение, которое отлично себя проявит не только в корпоративном секторе, но и вполне способно стать основой для компактной домашней системы, особенно, если вы используете периферию с интерфейсами COM, LPT и PS/2.

К ключевым достоинствам новинки стоит отнести улучшенную элементную базу, современные возможности по организации дисковой подсистемы, поддержку набора полезных технологий компании Intel (Intel vPro, Intel Small Business Advantage и других), а также неплохие для своего сегмента возможности расширения функциональности посредством слотов PCI Express и PCI.

Отдельно отметим наличие распаянного на печатной плате модуля криптографической защиты, основанного на микросхеме SLB9635TT12 от Infineon Technologies, на удивление отличный набор видеовыходов, удобное подключение многоканальной акустики, а также вполне достаточное количество портов USB 3.0, что делает данную модель достаточно универсальной.

А среди ее особенностей в первую очередь стоит отметить отсутствие возможности по разгону процессоров, а также близкое соседство DIMM-слотов c разъемом PCI Express 3.0 x16.

В итоге GIGABYTE GA-Q87M-D2H является отличным современным решением для использования в составе рабочих систем с повышенным уровнем безопасности.

Достоинства:

• концепция Ultra Durable 4 Plus, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• поддержка портов COM, LPT и PS/2;
• достаточное количество портов USB 3.0;
• наличие различных слотов расширения;
• поддержка технологий Intel vPro и Intel Small Business Advantage;
• хорошая компоновка интерфейсной панели;
• модуль криптографической защиты;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• близкое соседство разъемов оперативной памяти и PCI Express 3.0 x16.
