Обзор и тестирование материнской платы GIGABYTE GA-X99-UD4

После знакомства с новинками серий GIGABYTE Overclocking и GIGABYTE G1 GAMING на новом наборе системной логики для энтузиастов (Intel X99), мы затронем более доступную модель, которая тем не менее является высококлассным решением для сборки топовых систем с несколькими видеокартами. К ключевым особенностям GIGABYTE GA-X99-UD4 можно отнести качественную аудиоподсистему, поддержку двух интерфейсов M.2 (один для накопителей, а второй для модуля беспроводных интерфейсов, который при желании вы сможете приобрести отдельно), улучшенную элементную базу и реализацию ряда фирменных технологий. Однако обо всем по порядку, а для начала давайте рассмотрим подробную техническую спецификацию новинки.

Спецификация материнской платы GIGABYTE GA-X99-UD4:

Упаковка и комплектация

Коробка, в которой поставляется материнская плата GIGABYTE GA-X99-UD4, выполнена из плотного и качественного картона, украшенного полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable.

На обратной стороне по традиции находится схематическое изображение самой материнской платы, ее интерфейсной панели, а также описание ключевых преимуществ новинки:

• 4-Way Graphics Support – поддерживается установка до четырех графических ускорителей с распределением линий по следующим схемам: х16 / х16+х16 / х16+х16+х8 / х16+х8+х8+х8.
• IR Digital PWM & IR PowIRstage ICs – подсистема питания процессора и оперативной памяти основана на цифровых ШИМ-контроллерах четвертого поколения и микросхемах третьего поколения производства компании International Rectifier.
• SATA Express – реализованный интерфейс SATA Express поддерживает скорость передачи данных до 10 Гбит/с.
• Dual M.2 – новинка оснащена двумя интерфейсами M.2. Первый используется для установки накопителей (пропускная способность до 10 Гбит/с), тогда как второй предназначен для модуля беспроводных интерфейсов (приобретается отдельно).
• Realtek ALC1150 115dB SNR HD Audio – предустановленный на материнской плате аудиокодек Realtek ALC1150, в обвязке которого используется специальный усилитель TI N5532 с поддержкой студийных наушников с импедансом до 600 Ом, предлагает восьмиканальный звук и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 115 дБ.

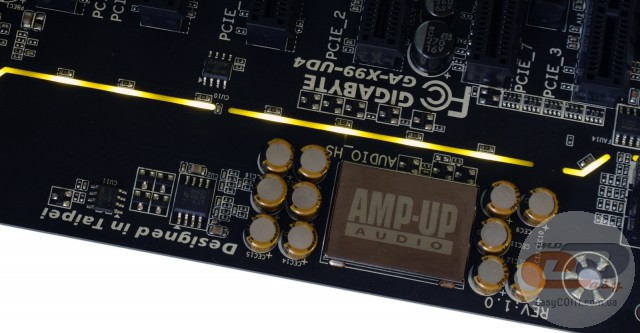

• Audio Noise Guard with Trace Path Lightning – область текстолита, на которой распаяна звуковая подсистема, экранирована при помощи специальной металлической полосы с LED-подсветкой.
• Cooper Bussmann Server Level Chokes - во всех цепях питания материнской платы используются дроссели Cooper Bussmann с серверным уровнем надежности и сниженным тепловыделением.
• Long Lifespan Solid Capacitors – во всех цепях питания материнской платы используются исключительно японские твердотельные конденсаторы серии Durable Black.
• Gold Plated CPU Socket – контакты процессорного разъема покрыты 30-мкм слоем золота.
• Gold Plated DDR4 & PCIe Slots – контакты данных разъемов покрыты 30-мкм слоем золота.
• Q-Flash Plus USB Port – один из портов USB на интерфейсной панели предназначен для обновления прошивки BIOS с флэш-накопителя.

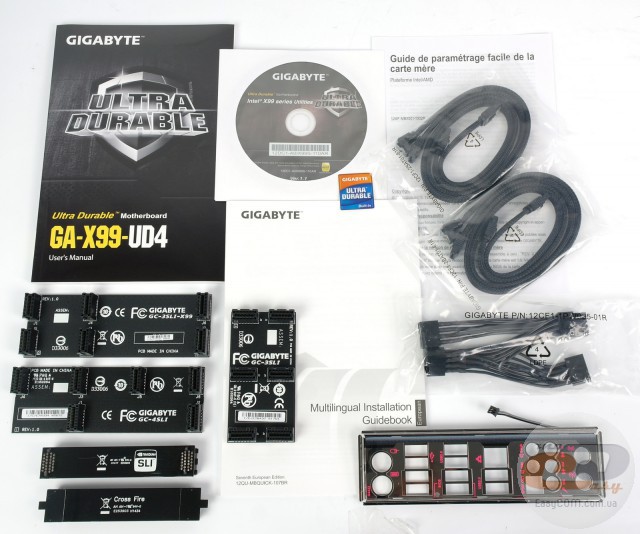

Комплект поставки GIGABYTE GA-X99-UD4 полностью соответствует высокому уровню материнской платы и выглядит следующим образом:

• руководство пользователя;
• брошюра с описанием гарантии;
• диск с драйверами и утилитами;

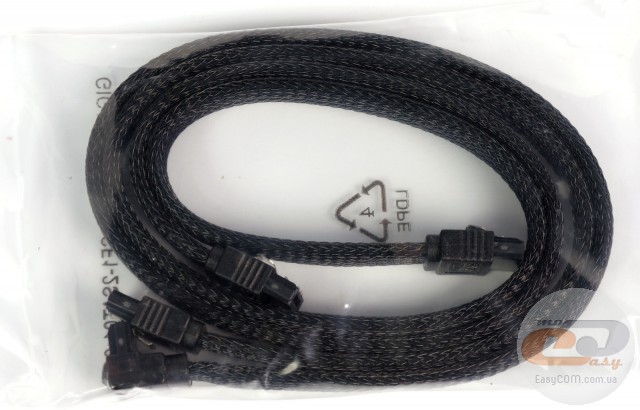

• четыре кабеля SATA в тканевой оплетке;
• мост 2-Way NVIDIA SLI;
• два моста 3-Way NVIDIA SLI;
• мост 4-Way NVIDIA SLI;
• мост 2-Way AMD CrossFireX;
• разветвитель ATX12V;
• заглушка интерфейсной панели с подсветкой.

Дизайн и особенности платы

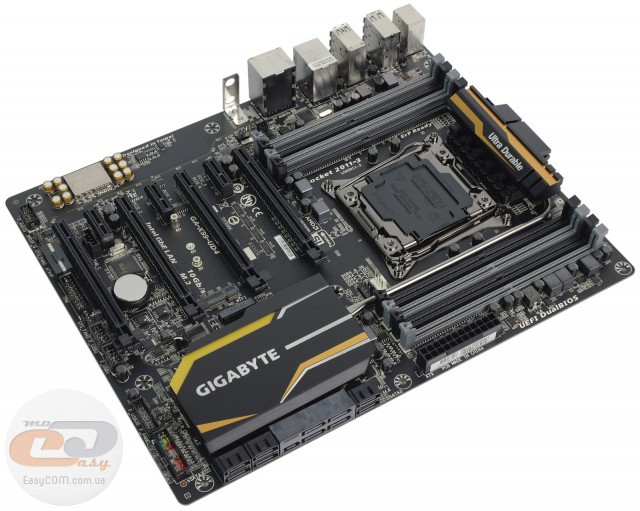

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм). Она выглядит весьма строго благодаря очень хорошему сочетанию темных и оранжево-желтых оттенков в оформлении радиаторов системы охлаждения.

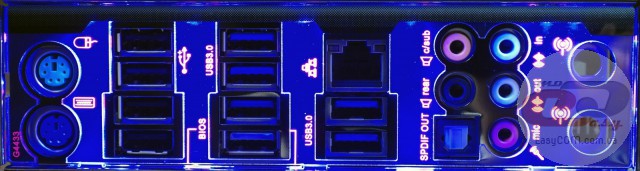

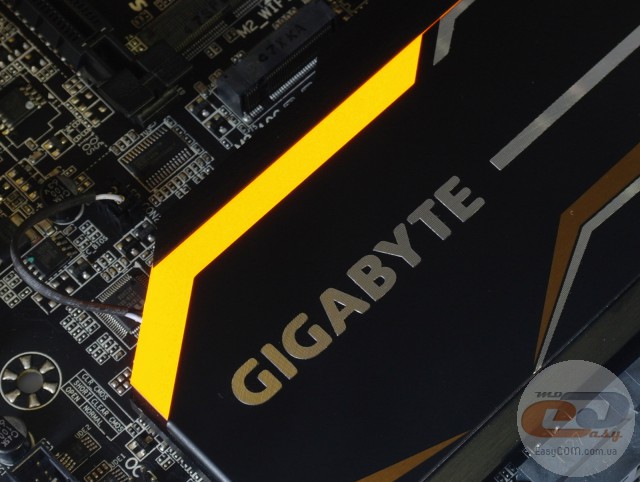

Отдельно отметим заботу компании GIGABYTE о любителях моддинга. Так, заглушка интерфейсной панели, радиатор охлаждения чипсета, а также полоса, отделяющая область печатной платы со звуковой подсистемой, обладают LED-подсветкой желтого цвета.

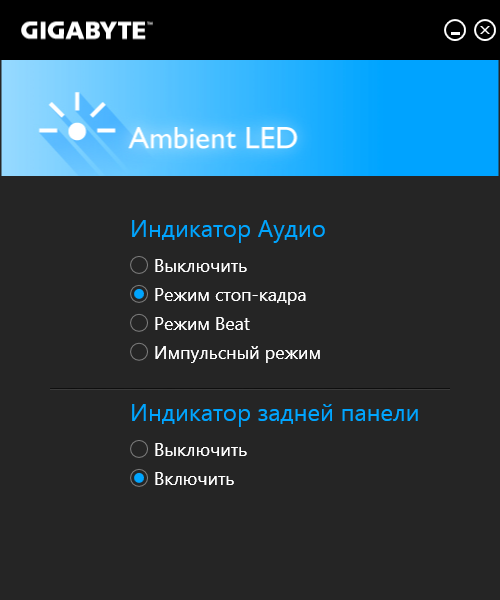

При помощи комплектной утилиты GIGABYTE Ambient LED пользователь может выбрать режим работы подсветки аудиокодека, а также отключить освещение интерфейсной панели.

Компоновка набортных элементов в целом достаточно грамотная: DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA расположены параллельно поверхности платы. К другим портам и разъемам также обеспечен удобный доступ.

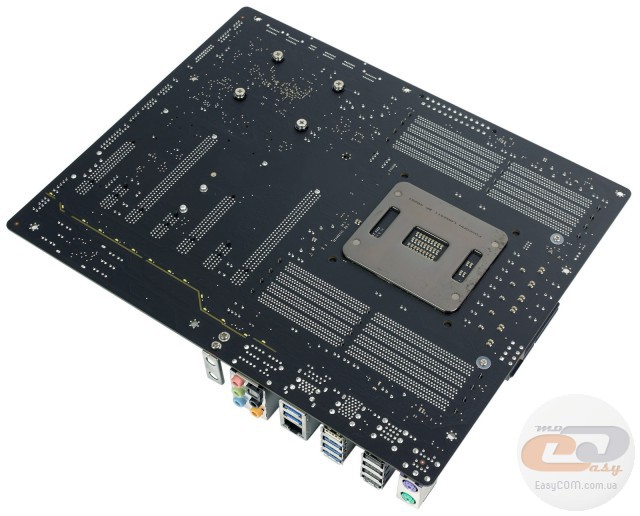

Взглянув на обратную сторону текстолита, можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что оба радиатора надежно закреплены при помощи винтов.

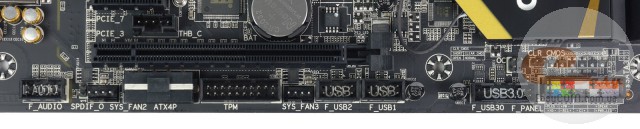

В нижней части текстолита расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, порт TPM, два из трех разъемов для системных вентиляторов, колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов), джампер для сброса CMOS, а также разъем дополнительного питания PCIe. Отметим и три колодки для активации портов USB: две USB 2.0 и одну USB 3.0. Всего на новинке силами чипсета реализована поддержка восьми портов USB 2.0 (четырех внутренних и четырех на интерфейсной панели), а также двух внутренних и двух внешних USB 3.0. Что же касается четырех дополнительных портов USB 3.0 на интерфейсной панели, то они функционируют благодаря контроллеру Renesas D720210.

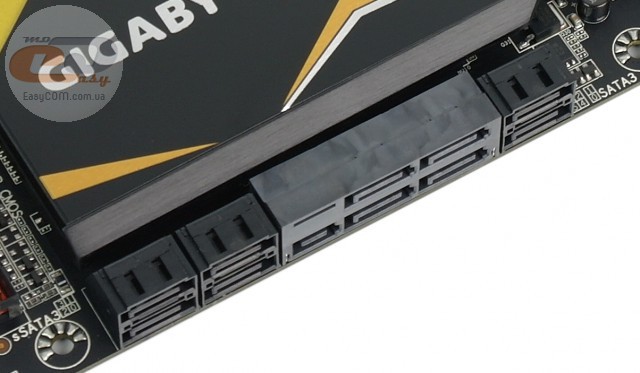

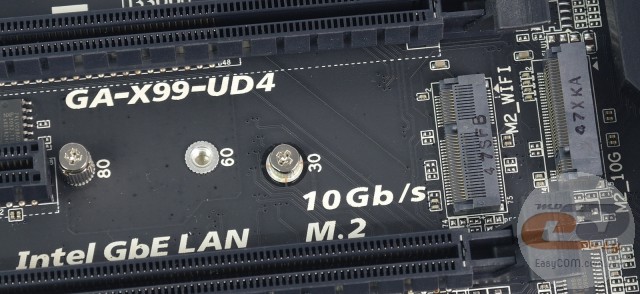

Возможности организации дисковой подсистемы представлены разъемом M.2 с пропускной способностью до 10 Гбит/с (поддерживаются SSD-накопители форматов M.2 2260 и 2280), восемью портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. В связи с недостатком свободных чипсетных линий одновременное использование SATA Express и M.2 невозможно. Также повторно отметим дополнительный интерфейс M.2, который предназначен для приобретаемого отдельно модуля беспроводных интерфейсов Wi-Fi и Bluetooth.

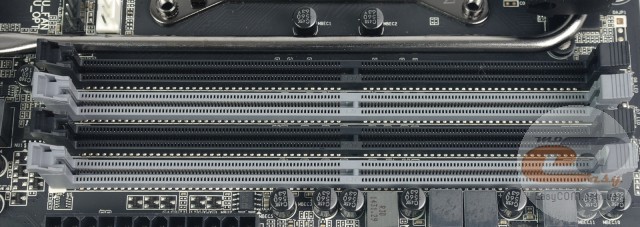

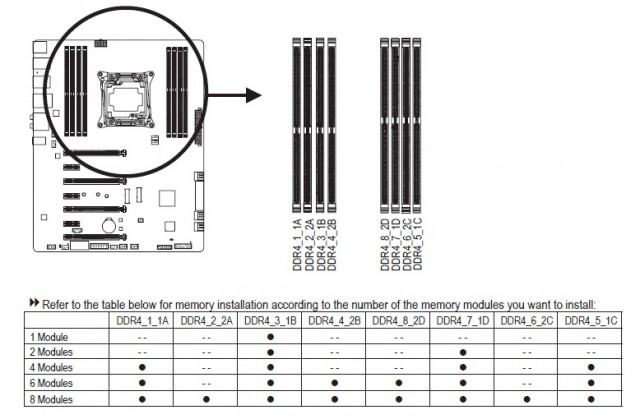

GIGABYTE GA-X99-UD4 оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

Поддерживаются планки, работающие на частотах 2133 МГц в номинальном режиме и до 3000 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Система охлаждения рассматриваемой новинки состоит из двух алюминиевых радиаторов, соединенных между собой тепловой трубкой. Первый установлен непосредственно на чипсете Intel X99, тогда как второй накрывает силовые элементы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 36,2°C;
• радиатор охлаждения элементов подсистемы питания процессора – 40,6°C.

Установленная система охлаждения отлично справляется со своими непосредственными задачами, обеспечивая достаточный запас до критических значений.

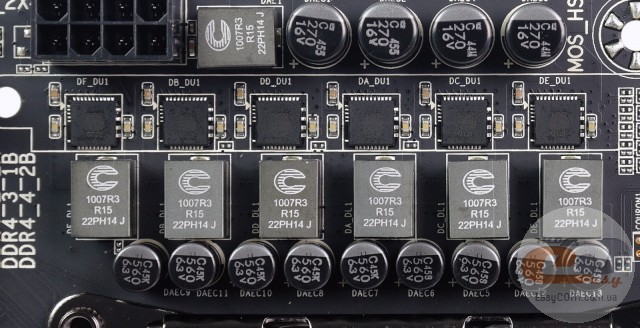

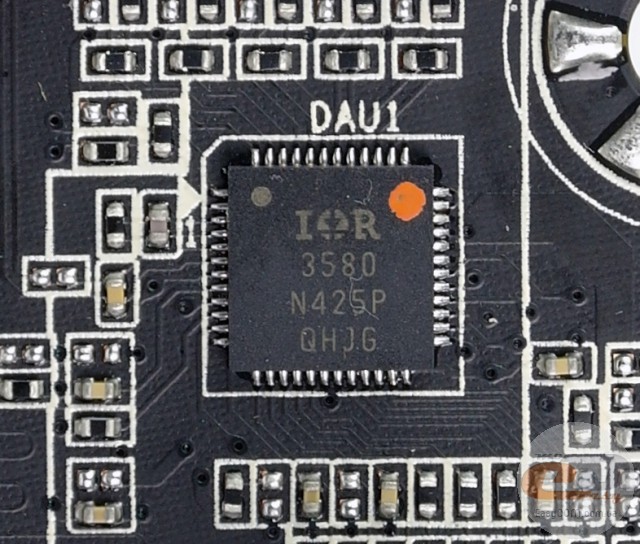

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере IR3580. Элементная база материнской платы набрана при помощи высококачественных комплектующих. В ее состав вошли: твердотельные конденсаторы серии Durable Black, микросхемы компании International Rectifier с дизайном Single Package, а также надежные и энергоэффективные дроссели Cooper Bussmann. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы. Также имеется дополнительный разъем питания PCI Express, который будет полезен при организации мощной графической подсистемы из двух и более видеокарт.

Отдельного внимания заслуживает упомянутый ранее комплектный разветвитель ATX12V, который подключается к 8-контактному разъему питания и позволяет запитать три дополнительных 8-контактных кабеля питания ATX12V. Согласно официальной рекомендации, его использование желательно для обеспечения достаточного питания при экстремальном разгоне процессора.

Для расширения функциональности GIGABYTE GA-X99-UD4 у пользователя есть в распоряжении семь слотов:

1. PCI Express 3.0 x16 (в режиме х16 либо х8);
2. PCI Express 2.0 x1;
3. PCI Express 3.0 x16 (в режиме х8);
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (в режиме х16);
6. PCI Express 2.0 x1;
7. PCI Express 3.0 x16 (в режиме х8).

Как видим, новинка предлагает отличные возможности по организации графической подсистемы, ведь вы можете установить до четырех видеокарт в режиме AMD CrossFireX или NVIDIA SLI. При этом линии будут распределяться по одной из схем: х16 / х16 + х16 / х16 + х16 + х8 / х16 + х8 + х8 + х8. Если же установлен процессор Intel Core i7-5820K, то количество линий PCI Express 3.0 ограничено 28, а распределяются они по следующим схемам: х16 / х16+х8 / х16+х8+х4.

Отдельно отметим, что компоновка слотов расширения позволит вам без проблем установить четыре двухслотовых видеокарты либо две трехслотовых. При этом во втором случае в вашем распоряжении будет еще один свободный разъем PCI Express 2.0 x1.

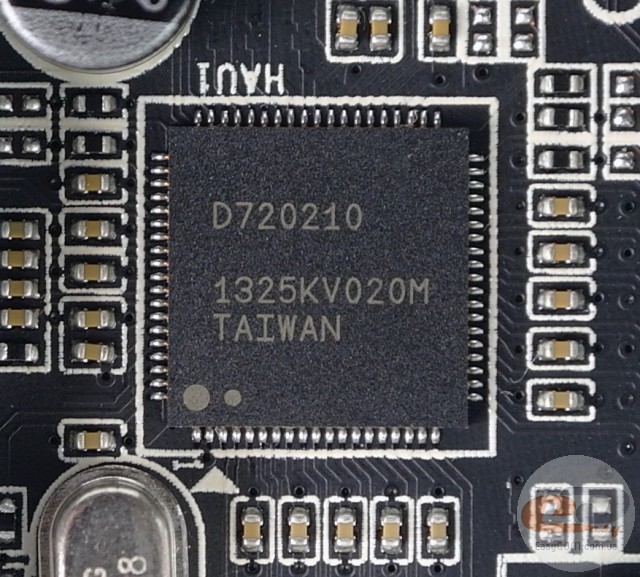

Работа четырех из шести портов USB 3.0 на интерфейсной панели обеспечена концентратором Renesas D720210.

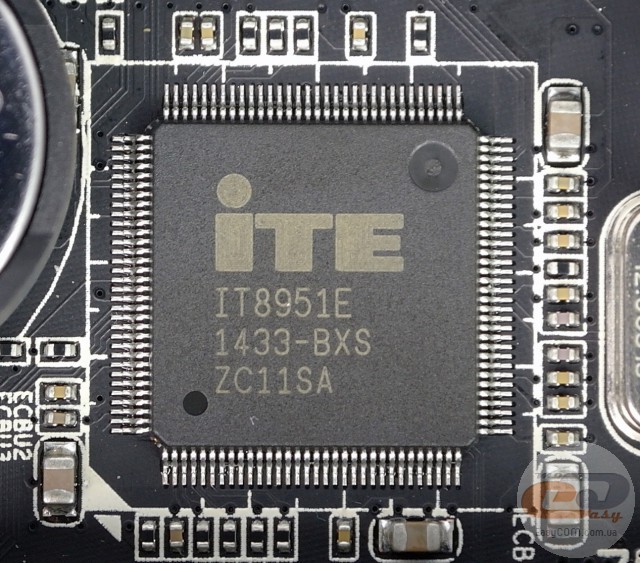

Фирменная функция GIGABYTE Q-Flash Plus, которая позволяет обновить прошивку BIOS с флэшки, функционирует благодаря контроллеру ITE IT8951E.

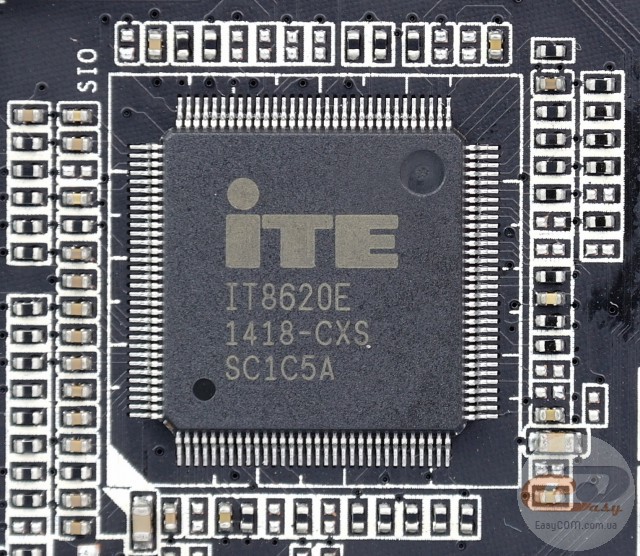

Возможности Multi I/O основаны на микросхеме ITE IT8620E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

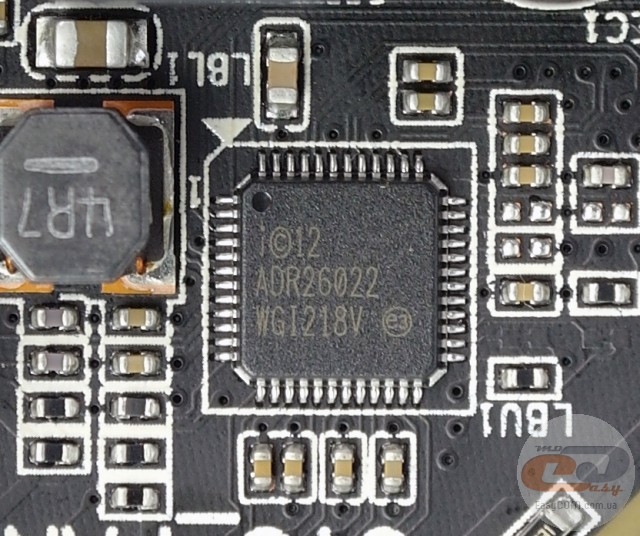

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V. А для оптимального распределения сетевых ресурсов можно воспользоваться утилитой cFosSpeed, которая имеется в комплекте поставки.

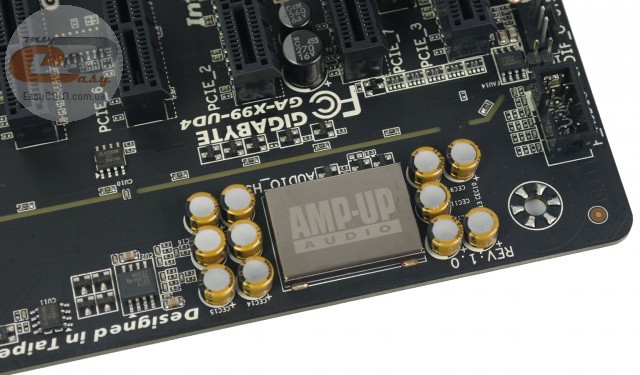

Звуковая подсистема модели GIGABYTE GA-X99-UD4 основана на 8-канальном кодеке Realtek ALC1150, который обеспечивает воспроизведение звука с соотношением сигнал/шум (SNR) на уровне 115 дБ и работает в паре с отдельным усилителем TI N5532 для поддержки функционирования наушников с импедансом до 600 Ом. Дополнительно напомним, что весь звуковой тракт экранирован от наводок других компонентов материнской платы с помощью защитной полосы с LED-подсветкой. К тому же правый и левый аудиоканалы реализованы на отдельных слоях текстолита, что также способствует улучшению общего качества звучания.

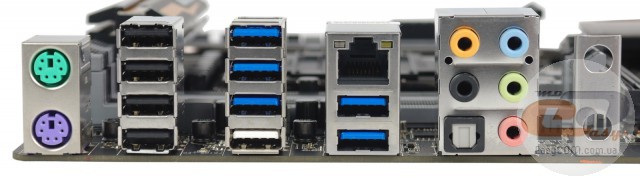

На интерфейсную панель тестируемой модели выведены следующие порты:

• 2 х PS/2 (для подключения мышки и клавиатуры);
• 1 x LAN (RJ45);
• 6 x USB 3.0;
• 4 x USB 2.0;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Интерфейсная панель новинки выгодно отличается наличием десяти портов USB и удобным подключением многоканальной акустики. Дополнительно отметим функцию обновления прошивки BIOS с флэш-накопителя, а также крепления для разъемов антенн Wi-Fi и Bluetooth.

Возможности организации охлаждения внутри системного корпуса у GIGABYTE GA-X99-UD4 представлены пятью 4-контактными разъемами для подключения вентиляторов, два из которых служат для системы охлаждения CPU, в то время как три других предназначены для системных вертушек.

UEFI BIOS

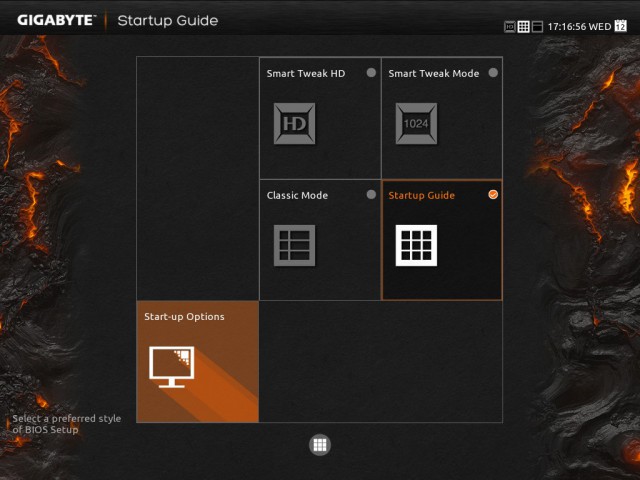

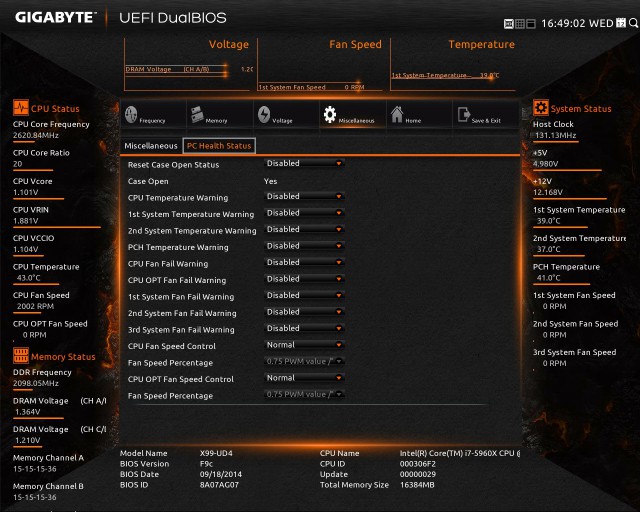

Тестируемая новинка оснащена современной прошивкой UEFI на основе микрокода AMI с возможностью работы в четырех режимах: «Smart Tweak HD» (разрешение 1280), «Smart Tweak» (разрешение 1024, без постоянного отображения по бокам состояния процессора, памяти и системных датчиков), «Classic» (классический вариант BIOS) и «StartUp» (режим начальных настроек BIOS).

Как вы уже могли заметить, во время работы в режиме «Smart Tweak HD» нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на боковых панелях. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов, следить за напряжением на модулях оперативной памяти, процессоре и на линиях питания +12В, +5В и +3,3В, а также за рядом других важных параметров. Дополнительно отметим, что не все пункты, присутствующие в режиме «Classic», доступны в «Smart Tweak HD». Интересной особенностью является и то, что если делать скриншот в режиме «Classic», то ему автоматически присваивается имя, соответствующее названию раздела, где он был сделан.

Все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в соответствующих вкладках.

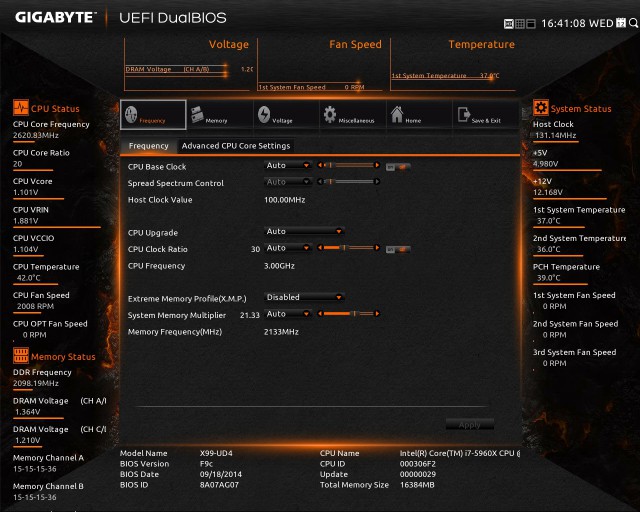

Во вкладке «Frequency» появляется возможность выбора одного из девяти типов автоматической оптимизации параметров системы, по три на каждый из трех представленных процессоров семейства Intel Haswell-E.

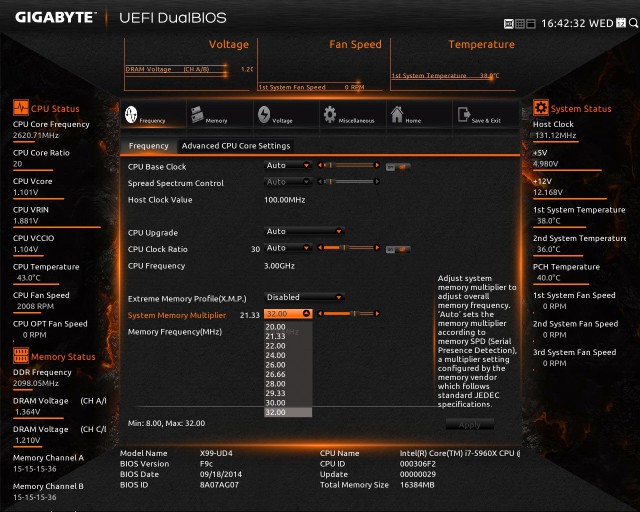

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3200 МГц.

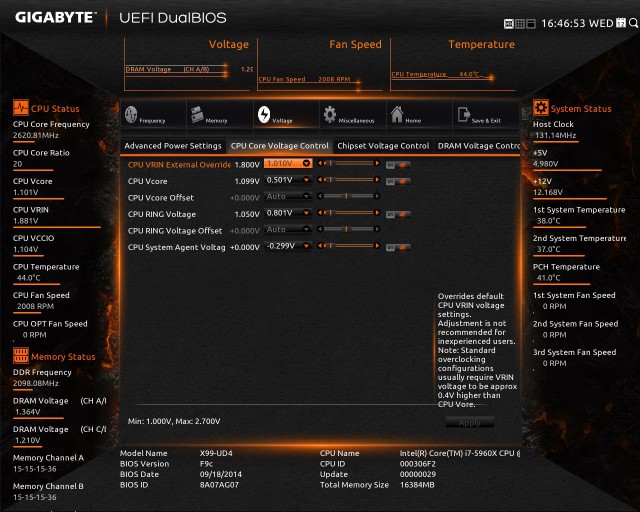

При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Возможности разгона

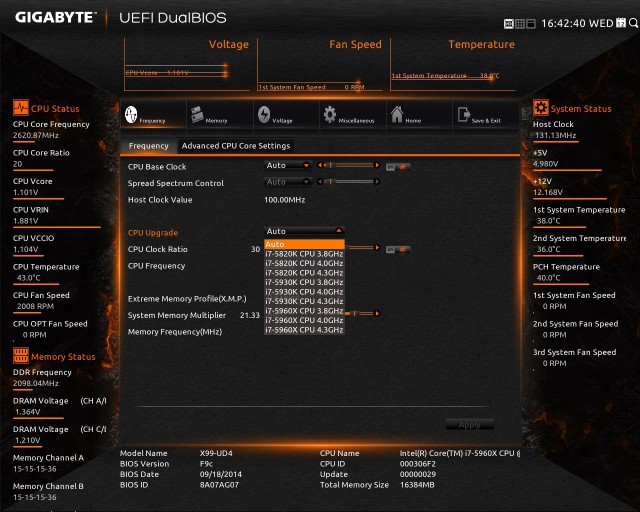

По традиции возможности по автоматическому разгону материнских плат компании GIGABYTE в BIOS представлены в качестве предустановленных профилей «CPU Upgrade». Воспользовавшись ими, мы получили следующие результаты.

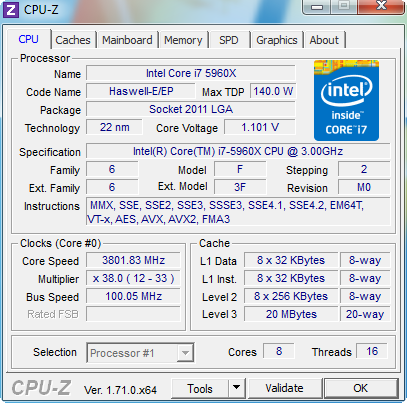

«3800 МГц»

«4000 МГц»

«4300 МГц»

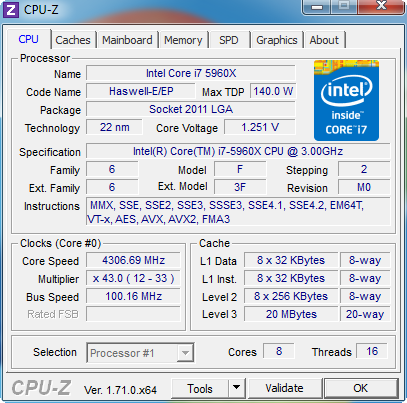

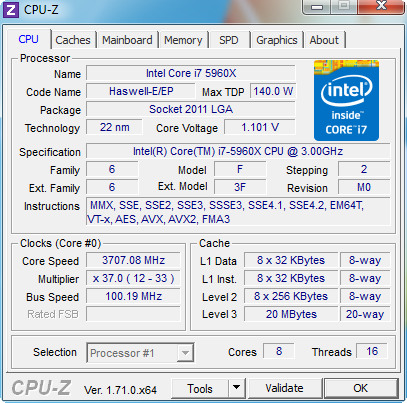

В итоге они позволили повысить максимальную частоту процессора Intel Core i7-5960X Extreme Edition до уровня 4300 МГц при напряжении 1,251 В.

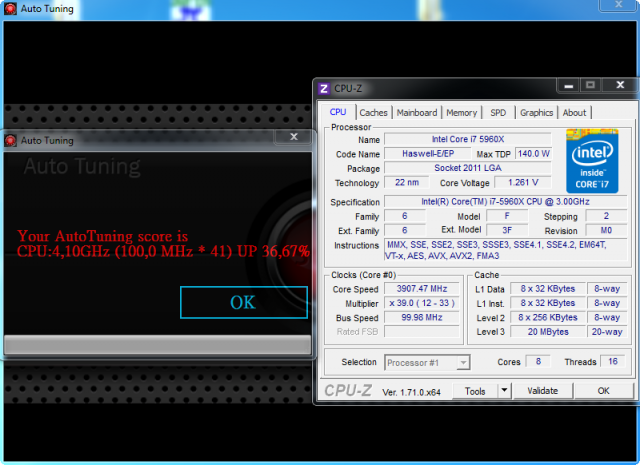

В комплекте с материнской платой поставляется фирменное ПО EasyTune, которое помимо остальных своих возможностей позволяет оперировать несколькими режимами работы системы в зависимости от текущих задач пользователя.

«AutoTuning»

«Lite»

«Medium»

«Extreme»

Данные режимы предлагают похожие профилям в BIOS возможности. Максимальный результат, полученный нами после активации режима «Extreme», составил 4102 МГц при напряжении 1,251 В.

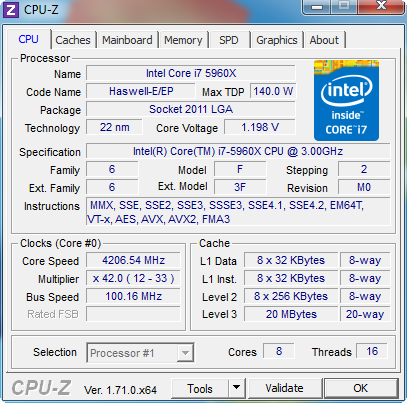

По итогам ручного разгона, путем увеличения множителя до х42 и напряжения до 1,198 В, стабильная рабочая частота тестового процессора составила 4200 МГц.

Увеличение частоты системной шины также прошло без особых трудностей. Этот параметр удалось зафиксировать на отметке 131,15 МГц.

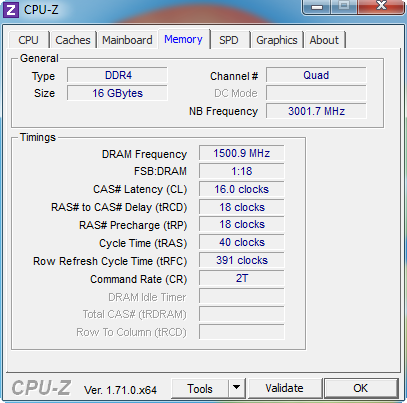

Тестовые модули оперативной памяти были успешно разогнаны до скорости DDR4-3000 МГц при помощи соответствующего XMP-профиля. Тайминги при этом соответствовали указанным в профиле (16-18-18-40).

Отметим, что максимальная доступная частота памяти, которую можно выставить в BIOS без повышения частоты опорной шины, составляет 2666 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-X99-UD4 использовалось следующее оборудование:

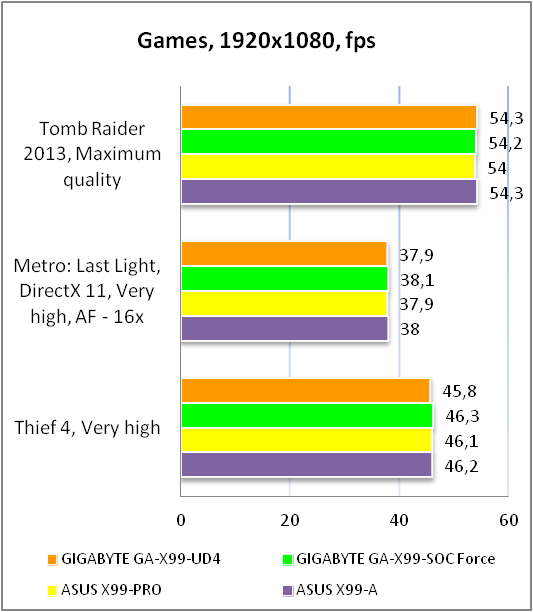

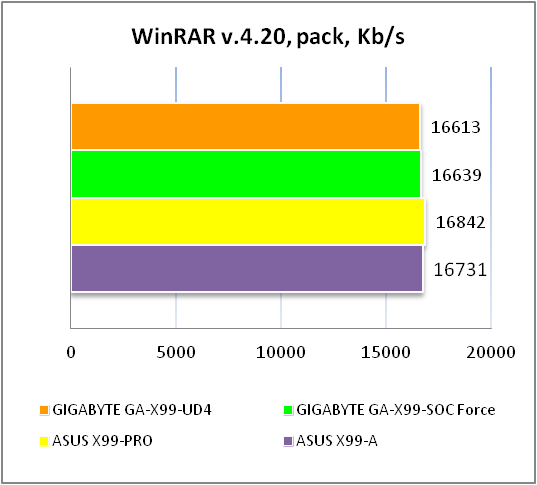

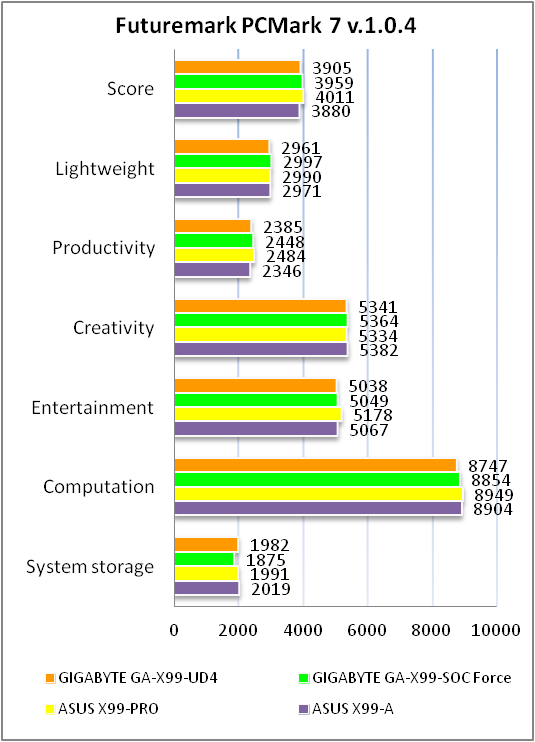

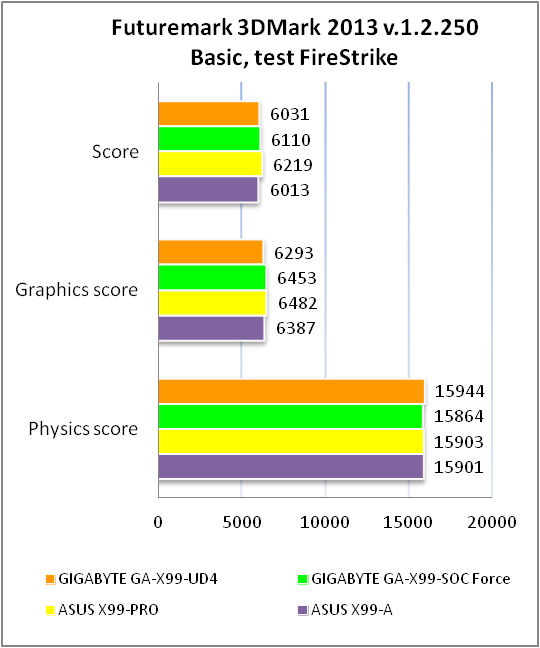

Результаты тестов

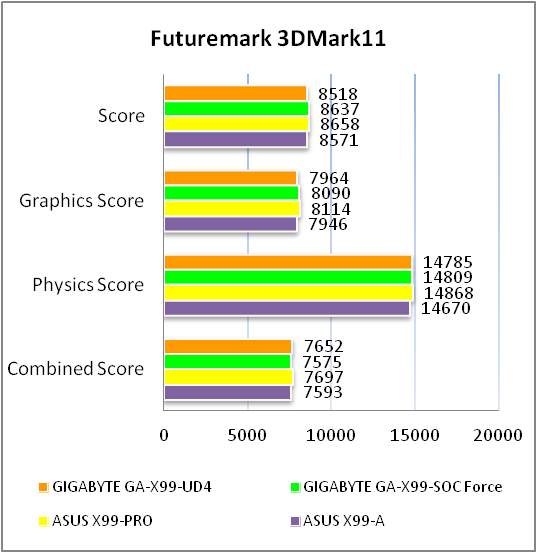

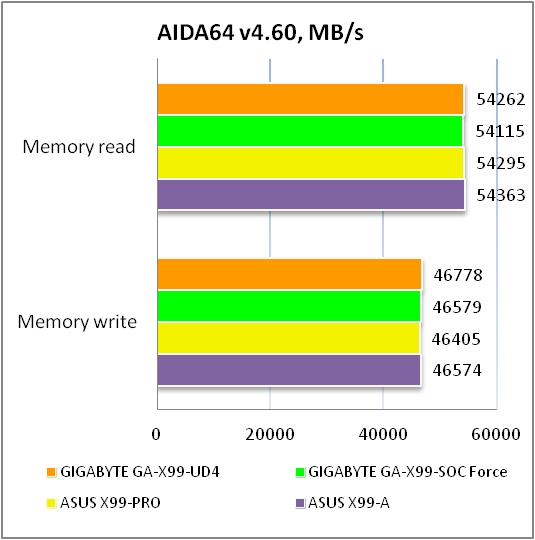

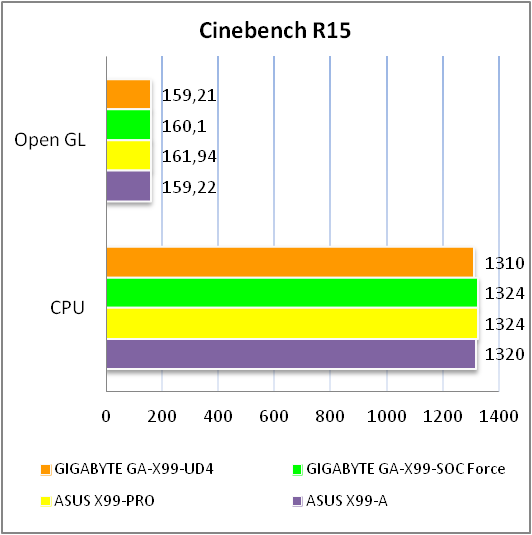

В процессе тестирования GIGABYTE GA-X99-UD4 показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе надежной и эффективной элементной базы, а также о хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Учитывая степень внимания компании GIGABYTE к звуковой подсистеме, выполненной на основе кодека Realtek ALC1150, неудивительно, что она произвела очень хорошее впечатление, получив высокие оценки в бенчмарке RightMark Audio Analyzer.

Выводы

В процессе тестирования материнская плата GIGABYTE GA-X99-UD4 зарекомендовала себя как надежное и высококлассное решение, призванное стать отличной основой для сборки топовой домашней системы с несколькими видеокартами и процессором серии Intel Haswell-E. Говоря о ее преимуществах, в первую очередь хочется выделить грамотный подход компании GIGABYTE к позиционированию своих моделей. Так, по нашему мнению, GIGABYTE GA-X99-UD4 является одним из самых сбалансированных решений для домашних систем, где у пользователя при повседневном использовании не возникает необходимости в наличии большого количества управляющих элементов на печатной плате либо ряда функций для опытных оверклокеров. То есть новинка позволяет не переплачивать за ненужную функциональность. При этом все ключевые достоинства в виде качественной звуковой подсистемы, надежной элементной базы, отличных возможностей по организации дисковой и графической подсистем присутствуют в полном объеме.

Дополнительно отметим заботу о любителях моддинга, которые оценят наличие подсветки радиатора чипсета, интерфейсной панели, а также области печатной платы с аудиокодеком.

Что касается особенностей новинки, то перед покупкой стоит помнить об ограниченном количестве свободных чипсетных линий, поэтому вы не сможете одновременно использовать интерфейсы SATA Express и M.2.

В итоге GIGABYTE GA-X99-UD4 может быть смело рекомендована к покупке как удачное и сбалансированное решение для повседневного домашнего использования в составе высокоуровневой системы.

Достоинства:

• фирменная концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
• цифровая подсистема питания с применением топовых компонентов;
• поддержка большого количества портов USB 3.0 и SATA 6 Гбит/с;
• наличие интерфейса SATA Express с пропускной способностью до 10 Гбит/с;
• поддержка интерфейса M.2 с пропускной способностью до 10 Гбит/с;
• отдельный интерфейс M.2 для модуля беспроводных интерфейсов;
• хорошая компоновка интерфейсной панели;
• поддержка технологий AMD CrossFireX и NVIDIA SLI;
• высококачественная аудиоподсистема;
• увеличенный объем золота в контактах процессорного разъема, DIMM-слотов и разъемов PCI Express;
• удобный и многофункциональный BIOS;
• наличие двух микросхем с прошивками BIOS;
• расширенный комплект поставки;
• поддержка ряда фирменных технологий и утилит.

Особенности:

• ограничения по одновременному использованию разъемов SATA Express и M.2.



Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Corsair, Intel и SeaSonic за предоставленное для тестового стенда оборудование.
