Обзор и тестирование материнской платы GIGABYTE GA-X99P-SLI

В апреле 2016 года компания GIGABYTE анонсировала новую материнскую плату GIGABYTE GA-X99P-SLI формата ATX, выполненную на чипсете Intel X99 и предназначенную для работы с новым семейством высокопроизводительных процессоров Intel Broadwell-E и предыдущим поколением Intel Haswell-E. При этом новинка получила стоимость порядка $280, что можно назвать относительно доступной ценой для данного сегмента устройств.

Ключевым достоинством GIGABYTE GA-X99P-SLI является тот факт, что она первой в своем сегменте получила сертификат соответствия стандарту Thunderbolt 3. Этот интерфейс обладает пропускной способностью на уровне 40 Гбит/с, что в два раза выше предыдущей версии, а также поддерживает подключение до шести мониторов. Внимательные читатели сразу же могут напомнить, что процессоры платформы Socket LGA2011-v3 лишены интегрированной графики.

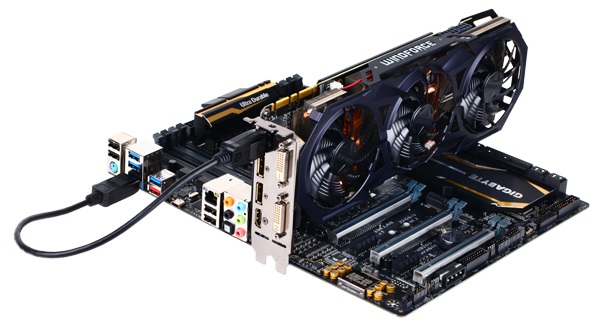

Поэтому контроллеру Thunderbolt необходимо подключение к дискретной графической карте, которое реализуется при помощи видеовхода DisplayPort на интерфейсной панели и комплектного кабеля. После этого выводить изображение через интерфейс Thunderbolt 3 можно с помощью разъема USB Type-C на интерфейсной панели материнской платы. Если же подключение мониторов посредством Thunderbolt 3 не планируется, то его можно использовать для подключения внешних дискретных видеокарт либо других устройств, которым необходима высокая скорость передачи данных.

Спецификация

Упаковка и комплектация

Материнская плата GIGABYTE GA-X99P-SLI поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

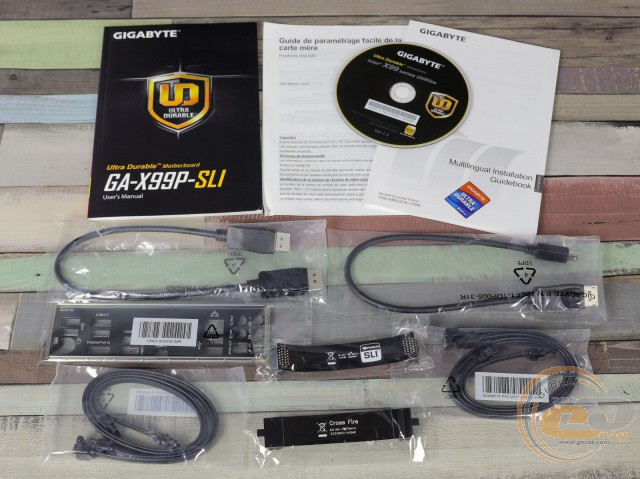

В упаковке мы обнаружили следующий набор аксессуаров:

• диск с драйверами и утилитами;
• бумажную документацию;
• четыре кабеля SATA;
• мостик 2-Way NVIDIA SLI;
• мостик 2-Way AMD CrossFire;
• кабель DisplayPort ↔ DisplayPort;
• кабель Mini DisplayPort (USB Type-C) ↔ DisplayPort;
• заглушку интерфейсной панели.

Дизайн и особенности платы

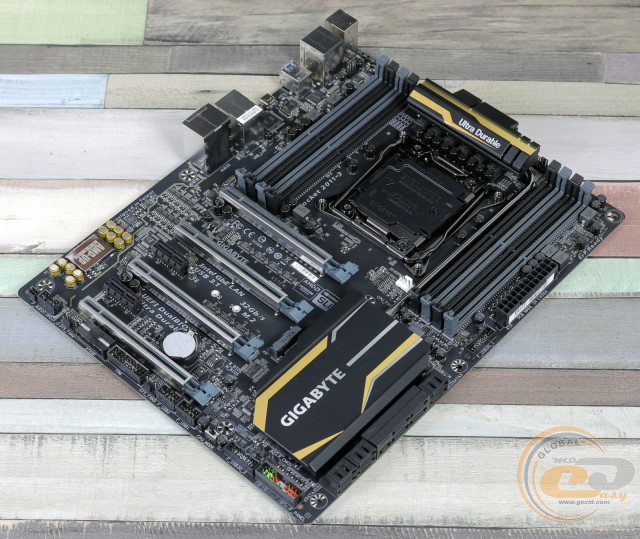

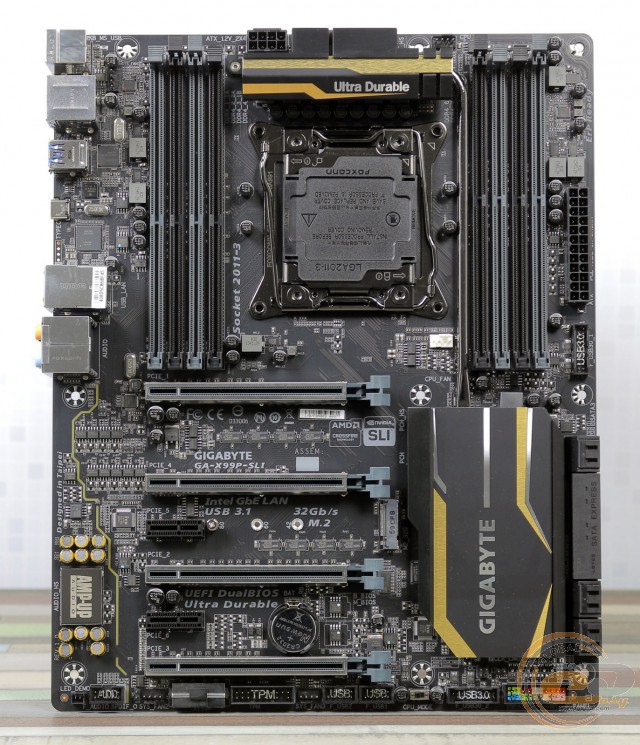

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм) и выглядит достаточно сдержанно и строго. Она лишена ярких дизайнерских изысков и предлагает спокойное оформление радиаторов системы охлаждения, с приятным сочетанием черного, желтого и серебристого.

Что же касается компоновки, то все выполнено на высшем уровне: слоты оперативной памяти оборудованы защелками только с одной стороны, а все порты SATA имеют угловой коннектор. Также можно выделить усиленные с помощью металлических накладок разъемы PCI Express 3.0 x16, которые смогут выдержать даже самые массивные видеокарты с трехслотовыми кулерами.

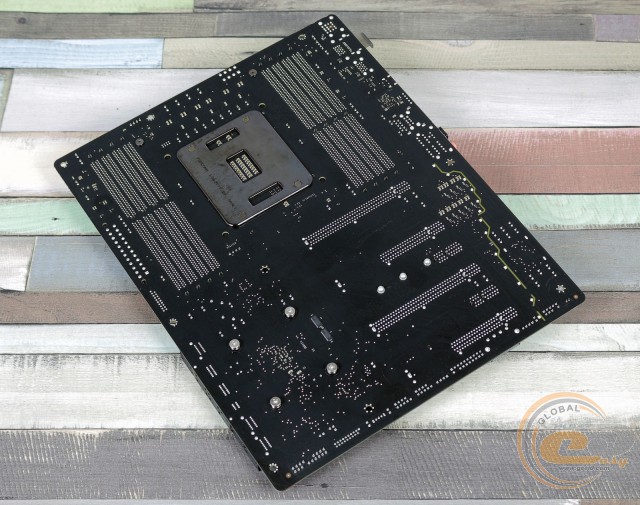

Взглянув на обратную сторону печатной платы, можно отметить разве что традиционную опорную пластину процессорного разъема и тот факт, что оба радиатора надежно закреплены при помощи винтов, обеспечивающих достаточный прижим охладительных элементов к чипсету и полевым транзисторам.

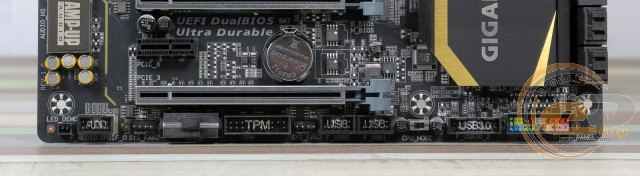

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, S/PDIF Out, разъем дополнительного питания PCIe, порт TPM, колодка подключения фронтальной панели, разъем подключения светодиодной ленты и переключатель CPU Mode, служащий для смены режима работы процессора со стандартного на «OC».

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех внешних. Что же касается USB 3.0, то их семь: три внешних и четыре внутренних. За работу четырех внутренних отвечает чипсет, тогда как три внешних реализованы силами контроллера Renesas D720210.

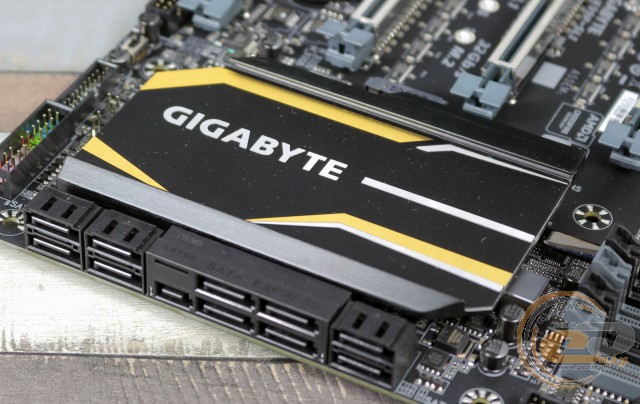

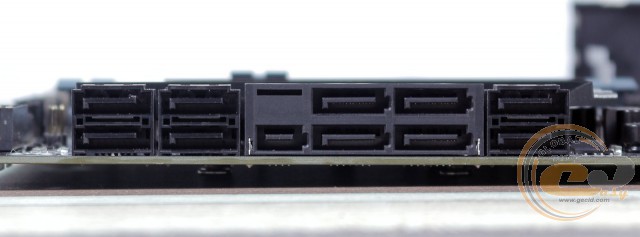

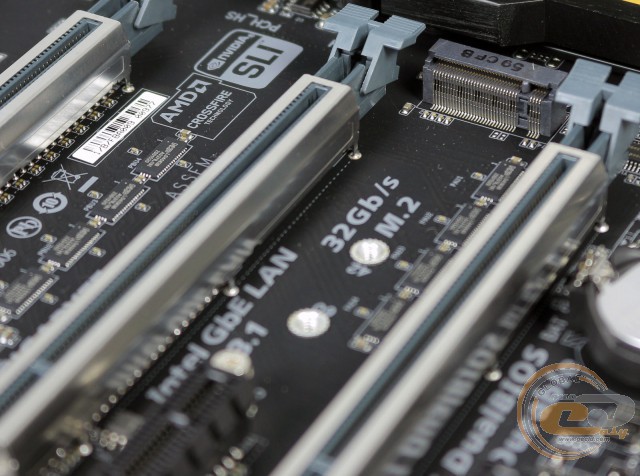

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с максимальной пропускной способностью 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2242, 2260, 2280), восемью портами SATA 6 Гбит/с и одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

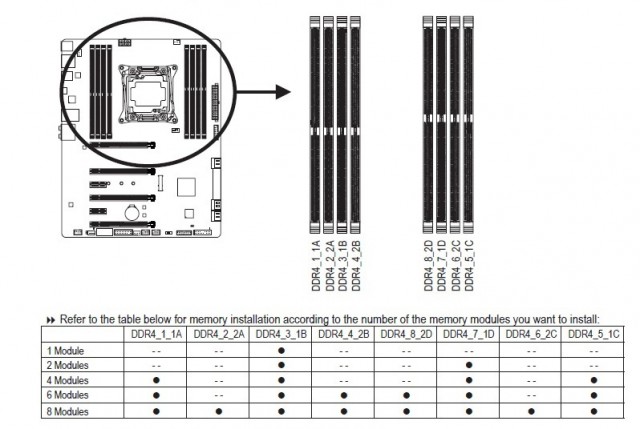

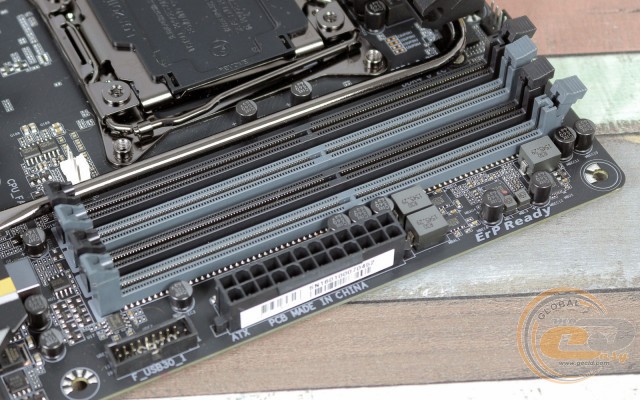

GIGABYTE GA-X99P-SLI оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать максимум в четырехканальном режиме. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

Поддерживаются планки, работающие на частотах до 3400 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим расположенную на правой стороне печатной платы вторую колодку для подключения выносной панели с портами USB 3.0.

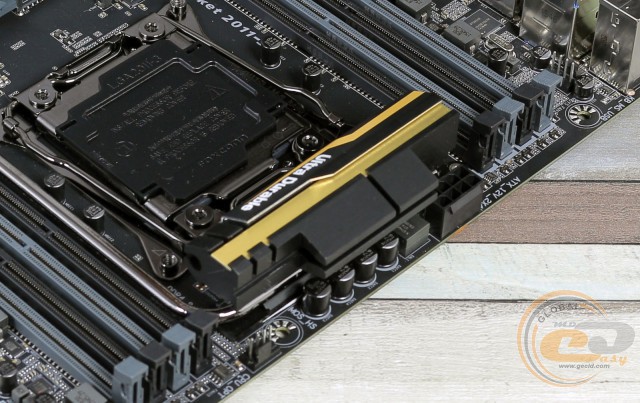

Система охлаждения рассматриваемой новинки состоит из двух алюминиевых радиаторов, соединенных между собой тепловой трубкой. Один из них установлен непосредственно на чипсете Intel X99, тогда как второй отвечает за охлаждение силовых элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 33,5°C (при разгоне − 33,5°C);
• радиатор охлаждения элементов подсистемы питания процессора – 37,8°C (при разгоне − 41,7°C);
• дроссели подсистемы питания процессора – 48,9°C (при разгоне − 53,8°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, и у вас будет достаточный запас до критических значений при разгоне.

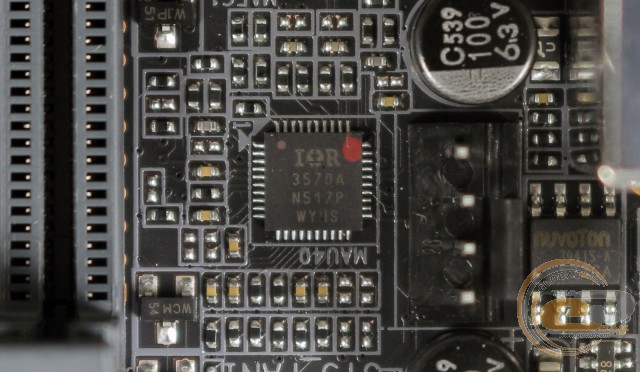

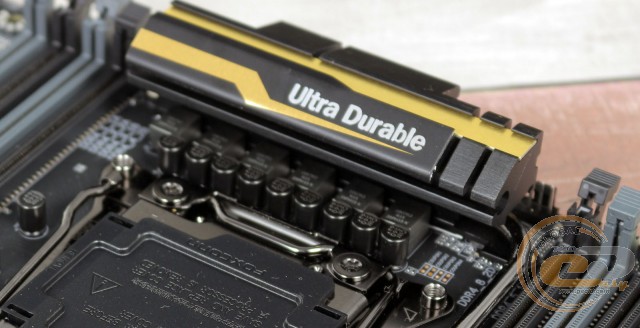

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере IR3570A. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

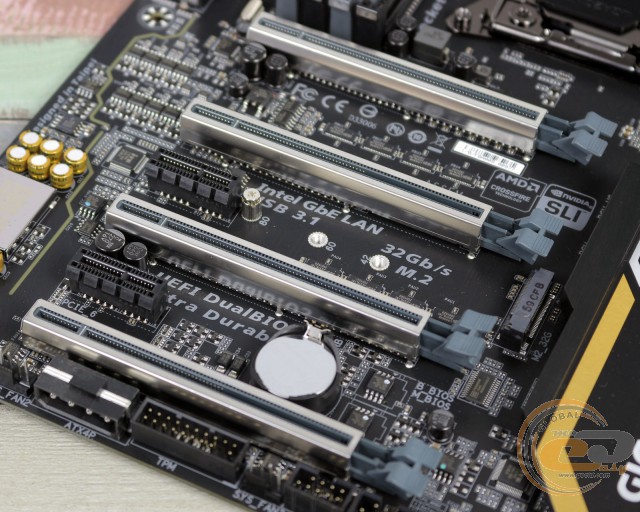

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

1. PCI Express 3.0 x16;
2. PCI Express 3.0 x16;
3. PCI Express 2.0 x1;
4. PCI Express 3.0 x16;
5. PCI Express 2.0 x1;
6. PCI Express 3.0 x16.

Для установки графических ускорителей в распоряжении пользователя имеются 4 слота PCI Express 3.0 x16, которые подключены к процессору. Линии могут распределяться по одной из следующих схем.

Отдельно отметим, что компоновка слотов расширения позволит вам без проблем установить четыре двухслотовых видеокарты либо две трехслотовых. При этом во втором случае в вашем распоряжении будет еще один свободный разъем PCI Express 2.0 x1.
