Обзор материнской платы GIGABYTE GA-Z170X-Gaming 3 на Intel Z170

05-08-2015

5 августа 2015 года – значимая дата на календаре в IT-индустрии. Ведь в этот день состоялся не только анонс шестого поколения процессоров Intel Core под кодовым названием «Intel Skylake», но также была представлена новая платформа Intel Socket LGA1151 и новый набор системной логики Intel Z170. Семейству процессоров Intel Skylake мы посвятим отдельный обзор, а в этом материале, на примере материнской платы GIGABYTE GA-Z170X-Gaming 3, предлагаем более детально познакомиться с возможностями самого чипсета Intel Z170.

GIGABYTE GA-Z170X-Gaming 3

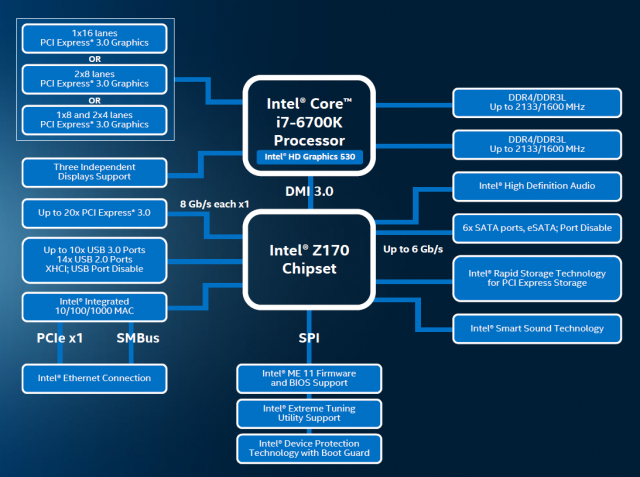

Концептуальная схема платформы Socket LGA1151

GIGABYTE GA-Z170X-Gaming 3

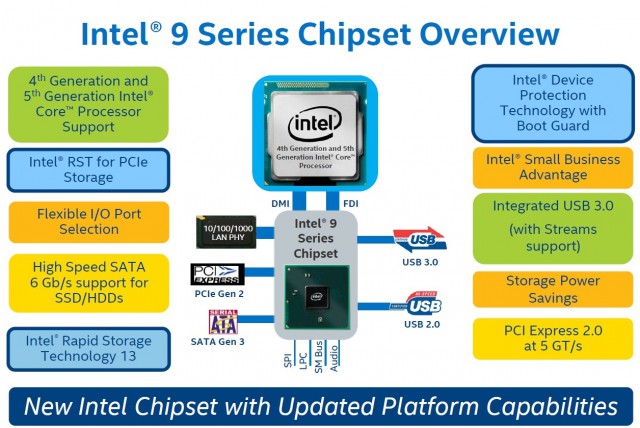

Концептуальная схема платформы Socket LGA1150

Для начала рассмотрим концептуальную схему платформы Socket LGA1151. Общая структура практически не изменилась: на плате по-прежнему присутствуют два главных компонента (процессор и чипсет), обмен данными между которыми осуществляется посредством шины типа DMI. Однако, как говорится, «главное – в деталях». Действительно, анализ отдельных узлов данной схемы показывает, что платформу Socket LGA1151 вполне заслуженно можно назвать большим шагом вперед по сравнению с Socket LGA1150. Во-первых, в чипсете Intel Z170 состоялся переход на использование интерфейса PCI Express 3.0, который имеет в два раза большую пропускную способность, чем PCI Express 2.0. Причем новый стандарт будет использоваться как для связи с внешними устройствами (слоты расширения и сторонние контроллеры), так и для «общения» с процессором. Иными словами, производительность шины DMI 3.0 тоже возросла примерно в два раза по сравнению с DMI 2.0. Такая модернизация на уровне чипсета гарантирует, что в процессе эксплуатации ни один из участков данной схемы не станет узким местом и не будет лимитировать быстродействие отдельных ее компонентов.

Вторым важным усовершенствованием стало увеличение количество линий PCIe, которыми располагает набор системной логики для связи с периферией. У Intel Z97 их было 8, тогда как у Intel Z170 – сразу 20. Такое большое количество должно развязать руки разработчикам материнских плат в плане реализации набора интерфейсов для мультиграфических конфигураций, а также применения сторонних контроллеров. К тому же не будем забывать, что процессор также обладает своими собственными 16-ю линиями PCIe 3.0, что в общем итоге даст нам 36 линий. Иными словами, теперь любая плата, оборудованная флагманским чипсетом Intel Z170, теоретически сможет поддерживать режимы 4-Way NVIDIA SLI / AMD CrossFireX в формате х8+х8+х8+х8.

Что касается поддерживаемых разъемов, то здесь Intel Z170 тоже опередил своего предшественника. Для нужд пользователя предоставляется сразу 10 портов USB 3.0 против 6 у Intel Z97. Количество же доступных разъемов USB 2.0 и SATA 6 Гбит/с не изменилось – 14 и 6 соответственно. Также никуда не делась поддержка интерфейса SATA Express и накопителей M.2 PCIe (NGFF SSD). Причем благодаря увеличению количества линий PCIe и переходу на стандарт 3.0 теперь на материнской плате можно будет распаивать не один, а сразу два или три соответствующих слота. Также незначительные изменения коснулись и поддерживаемых технологий. Так, в опции Intel Rapid Storage добавилась полноценная поддержка PCIe-хранилищ, а также появился доступ к технологии улучшения качества звука (Intel Smart Sound).

В целом же набор системной логики Intel Z170 обладает довольно большим функционалом. Теперь слово за производителями материнских плат.

Материнская плата GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

Спецификация:

Производитель

GIGABYTE

Модель

GA-Z170X-Gaming 3

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого поколения (Intel Skylake)

Поддержка памяти

4 x DDR4 DIMM-слота

Частота используемой памяти

Слоты расширения

3 x PCI Express 3.0 x16 (х16+х8+х4)

3 х PCI Express 3.0 x1

Дисковая подсистема

2 x M.2 32 Гбит/с (M.2 2242 / 2260 / 2280)

3 x SATA Express (совместимы с 6 x SATA 6 Гбит/с)

SATA RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Qualcomm Atheros Killer E2200 (10/100/1000 Мбит/с)

Звуковая подсистема

GIGABYTE AMP-UP Audio (кодек Realtek ALC1150 + аудиоусилитель TI OPA2134PA)

7.1-канальный звук

S/PDIF Out

Питание

1 х 24-контактный разъем питания ATX

1 х 8-контактный разъем питания ATX12V

Вентиляторы

2 x 4-контактные разъемы FAN (для процессорного кулера)

3 x 4-контактные разъемы FAN (для системных вентиляторов)

Охлаждение

Алюминиевые радиаторы на элементах подсистемы питания процессора

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 х PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

1 x USB 3.1 (Type-C)

1 x USB 3.1 (Type-A)

3 x USB 3.0

2 x USB 2.0

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х разъем TPM

1 x COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 x разъем COM

1 x разъем TPM

1 x разъем Thunderbolt

BIOS

Dual UEFI AMI BIOS

Форм-фактор

ATX

Размеры

305 x 235 мм

Сайт производителя

GIGABYTE

Упаковка и комплектация

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

Материнская плата GIGABYTE GA-Z170X-Gaming 3 поставляется в красочной коробке со сценой из популярной игры World Of Tanks на лицевой стороне. Ее упоминание здесь не случайно. Дело в том, что купив данную плату, вы получаете инвайт-код к игре и бонус-код на премиумный танк. Такой себе подарок всем фанатам популярного онлайн-проекта.

Обратная сторона коробки содержит уже информацию, касающуюся непосредственно материнской платы. Кроме спецификации, здесь можно обнаружить краткое описание применяемых технологий, касающихся звукового тракта, сетевого контроллера, дисковой подсистемы, слотов расширения, портов USB и дополнительных оверклокерских возможностей.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

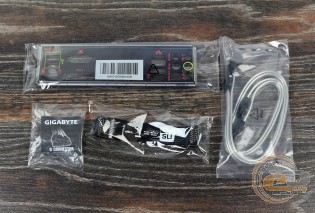

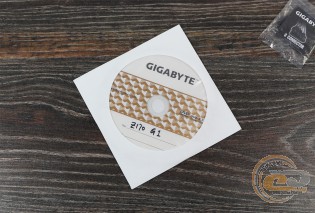

Внутри коробки мы обнаружили заглушку для интерфейсной панели, диск с драйверами, колодку для подсоединения корпусных кнопок, два кабеля SATA и мостик для объединения двух видеокарт в режиме NVIDIA SLI. Поскольку мы имеем дело с предрелизной версией материнской платы, то вполне возможно, что ее комплект будет иметь немного другой вид. В частности, как минимум добавится карточка с бонус- и инвайт-кодом для игры World Of Tanks. Тем не менее даже этих компонентов будет вполне достаточно для сборки и эксплуатации стандартной настольной системы.

Дизайн и особенности платы

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

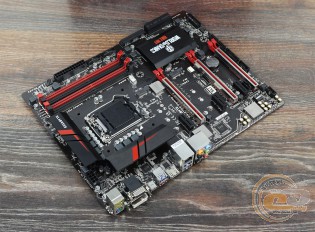

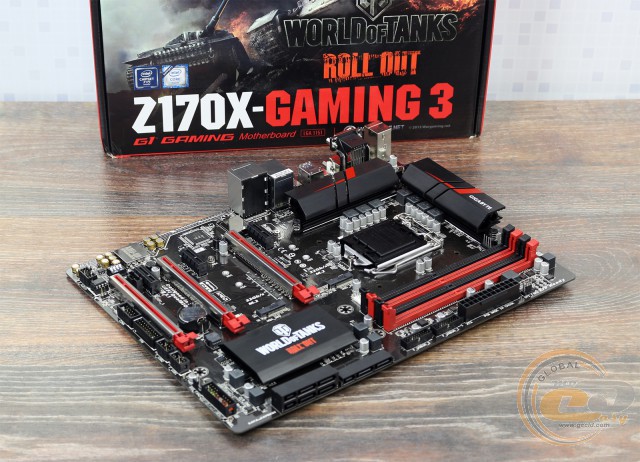

Модель GIGABYTE GA-Z170X-Gaming 3 выполнена на текстолите темно-коричневого цвета с черно-красными разъемами. Смотрится эффектно и в меру агрессивно. Компоновку платы можно назвать типичной для ATX-решений, как, впрочем, и размеры (305 х 235 мм). Сразу отметим, что конструкция процессорного разъема не изменилась. Соответственно, кулер, предназначенный для установки на платформу Socket LGA1150, без проблем встанет и сюда (проверено на практике). Что же касается электротехнической совместимости, то между гнездами Socket LGA1151 и Socket LGA1150 нет ни прямой, ни обратной связи.

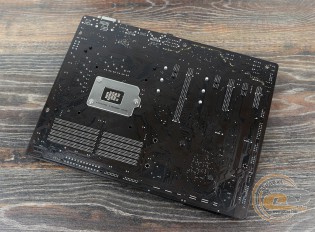

Тыльная сторона печатной платы примечательная только опорной пластиной процессорного разъема. Для фиксации чипсетного радиатора используются подпружиненные винты, обеспечивающие лучшую прижимную силу, а для охладителей на элементах подсистемы питания – обычные пластиковые клипсы.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

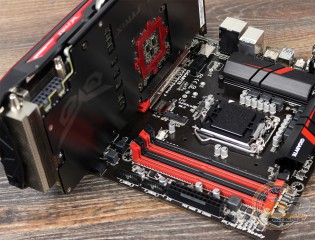

Верхний слот PCI Express x16 расположен на достаточном расстоянии от разъемов для оперативной памяти, поэтому использование даже громоздкой видеокарты с пластиной жесткости никак не препятствует процессу извлечения или установки модулей. То же самое можно сказать и о портах SATA, которые для большего удобства расположены параллельно текстолиту. Так что при любых обстоятельствах к ним всегда будет обеспечиваться удобный доступ.

GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

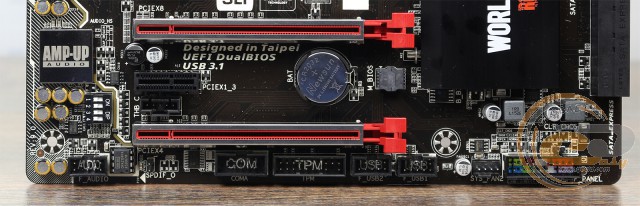

В нижней части платы расположены следующие коннекторы: колодки для подключения аудиоразъемов, кнопок и индикаторов на передней панели корпуса; порты TPM (для установки платы Trusted Platform Module), S/PDIF Out и COM; разъем для подключения системного вентилятора; джампер для сброса настроек BIOS, а также две колодки для подключения интерфейсов USB 2.0. Всего же на GIGABYTE GA-Z170X-Gaming 3 силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. А вот разъемов USB 3.0 семь: четыре внутренних и три внешних. Кроме них, на плате также распаян один высокоскоростной порт USB 3.1 Type-C и один USB 3.1 Type-A. Примечательно, что для реализации интерфейсов USB 3.1 используются две линии PCI Express 3.0, предоставляющие общую пропускную способность на уровне 16 Гбит/с, что гарантирует работу данных портов с максимальной эффективностью (до 10 Гбит/с).

GIGABYTE GA-Z170X-Gaming 3

Возле нижнего слота PCI Express x16 (x4) можно обнаружить коннектор для подсоединения платы расширения с интерфейсом Thunderbolt.

GIGABYTE GA-Z170X-Gaming 3

GIGABYTE GA-Z170X-Gaming 3

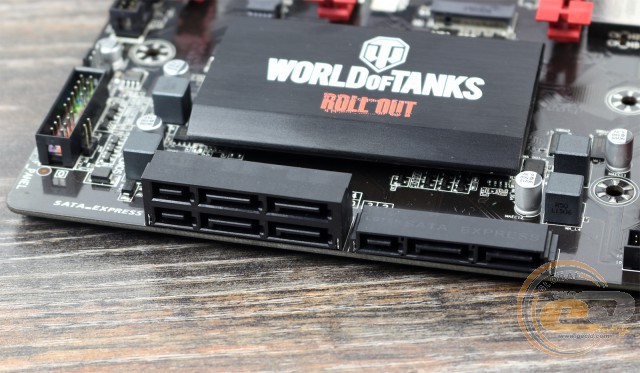

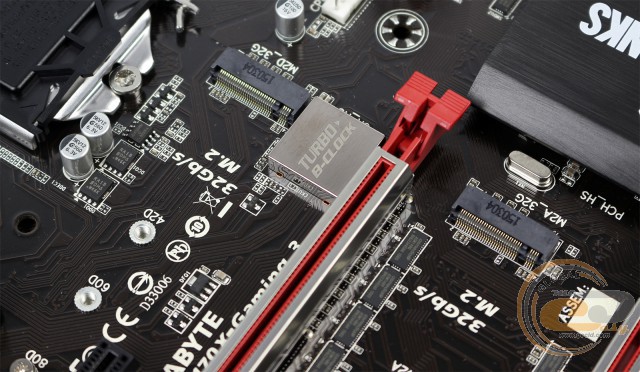

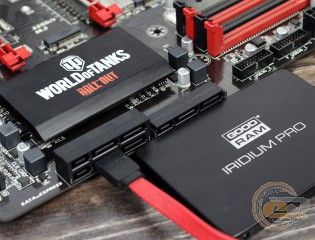

Возможности организации дисковой подсистемы представлены двумя разъемами M.2 32 Гбит/с (поддерживаются SSD-накопители форматов M.2 2242, 2260 и 2280) и тремя портами SATA Express, которые совместимы с шестью портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE GA-Z170X-Gaming 3

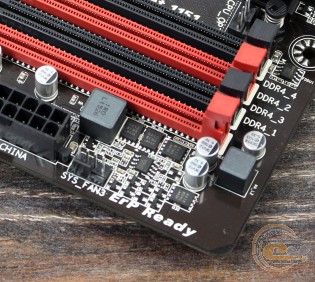

Для установки оперативной памяти стандарта DDR4 предусмотрены четыре слота с разводкой на два канала (по два модуля на канал). Поддерживаются планки суммарным объемом до 64 ГБ и частотой работы до 4133 МГц в режиме разгона. Для повседневных задач таких характеристик хватит с головой.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

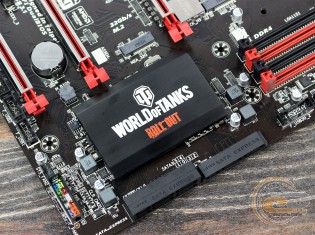

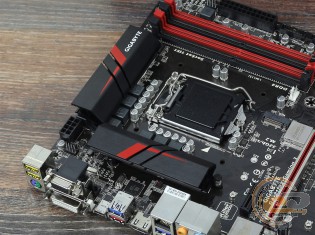

Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как два других накрывают элементы подсистемы питания процессора. Во всех случаях в качестве термоинтерфейса применяется так называемая терможвачка.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

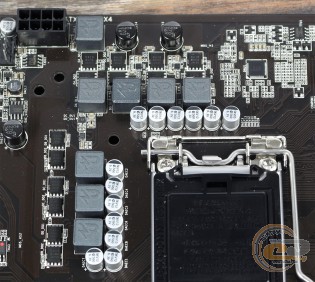

В компании Intel при проектировании процессоров Intel Skylake решили отказаться от использования встроенного контроллера напряжения питания (iVR). Есть разные мнения по этому поводу: одни говорят, что его реализация на кристалле получается слишком затратной, вторые – что он существенно увеличивает тепловыделение CPU. Как бы там ни было, на конфигурации процессорного модуля VRM, расположенного на материнской плате, это практически никак не отразилось. В нашем случае он представляет собой 7-фазный регулятор, работающий под управлением ШИМ-контроллера Intersil ISL95856. За формирование напряжения питания для модулей памяти отвечает 1-фазный модуль VRM.

Во всех случаях в качестве силовых элементов используется связка из двух транзисторных сборок Vishay SiRA12DP и Vishay SiRA18DP. Отметим, что в процессорном преобразователе питания каждая фаза функционирует независимо и оборудована отдельным драйвером (три встроены в ШИМ-контроллер Intersil ISL95856, остальные четыре представлены чипами Intersil ISL6625A). Такая конфигурация позволяет достичь более стабильного напряжения питания на выходе, что может пригодиться во время разгона соответствующих компонентов процессора. Для сглаживания пульсаций применяются высококачественные твердотельные конденсаторы. Одним словом, реализация данного узла выполнена на очень высоком уровне.

GIGABYTE GA-Z170X-Gaming 3

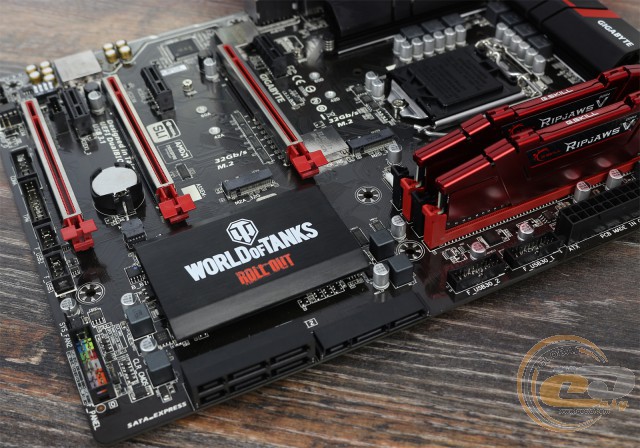

Для расширения функциональности тестируемой новинки у пользователя есть в распоряжении шесть слотов, причем все из них соответствуют спецификации PCI Express 3.0. Разъемы черного цвета используют по одной линии PCIe, тогда как для полноразмерных слотов красного цвета предусмотрена следующая схема распределения линий PCIe – х16+х8+х4. Иными словами, на основе GIGABYTE GA-Z170X-Gaming 3 без проблем можно собрать игровую конфигурацию, функционирующую в режимах 2-Way NVIDIA SLI или 3-Way AMD CrossFireX. Причем для их реализации инженерам компании GIGABYTE не потребовалось распаивать дополнительные чипы-удвоители линий PCIe или беспокоиться об ограничении работоспособности каких-то компонентов материнской платы. Функционал слотов расширения в полной мере обеспечивается силами лишь процессора и чипсета Intel Z170, что является наглядной демонстрацией преимущества новой платформы над решениями предыдущих поколений.

Также хочется отметить усиленную конструкцию самих слотов PCI Express x16 и удачное расположение всех разъемов PCI Express: даже в случае установки двух графических адаптеров с габаритными системами охлаждения как минимум один слот PCI Express 3.0 x1 всегда остается доступным.

GIGABYTE GA-Z170X-Gaming 3

Особенностью процессоров семейства Intel Skylake является возможность регулировки опорной частоты процессорных ядер с точностью до 1 МГц (ранее были доступны только три фиксированных коэффициента: 1,00; 1,33 и 1,67). Правда, для реализации этой функции требуется отдельный модуль, который представляет собой дополнительный внешний генератор тактовой частоты. На плате GIGABYTE GA-Z170X-Gaming 3 он представлен чипом в закрытом корпусе с гордым названием «TURBO B-CLOCK».

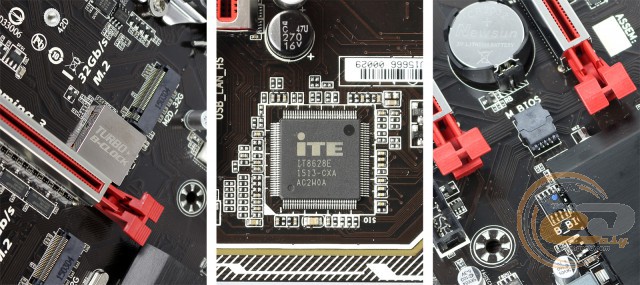

Поддержка Multi I/O и мониторинг состояния основных показателей платы осуществляются с помощью микросхемы ITE IT8628E. Прошивка BIOS, как и у большинства материнских плат от GIGABYTE, хранится на двух независимых микросхемах. Поэтому в случае неудачного обновления либо же серьезного программного сбоя, GIGABYTE GA-Z170X-Gaming 3 будет проще «вернуть к жизни».

GIGABYTE GA-Z170X-Gaming 3

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2200, который кроме своих непосредственных задач, способен выделять игровой и мультимедийный трафик и повышать его приоритет, что должно позитивным образом сказаться на величине задержек в онлайн-играх и качестве воспроизведения видеоконтента из интернета.

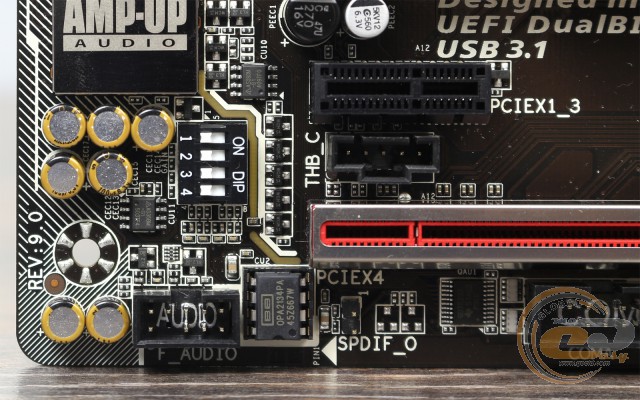

Звуковая подсистема модели GIGABYTE GA-Z170X-Gaming 3 представляет собой аудиокомплекс под названием «GIGABYTE AMP-UP Audio». Она построена на основе 7.1-канального кодека Realtek ALC1150 и 2-канального усилителя для наушников TI OPA2134PA, управлять режимами работы которого можно с помощью колодки с четырьмя переключателями «ON DIP» (функция Gain Boost). В звуковом тракте также установлены специальные конденсаторы, которые используются в профессиональной аудиоаппаратуре. То есть все сделано для того, чтобы на выходе получить максимально чистый и качественный звук.

GIGABYTE GA-Z170X-Gaming 3

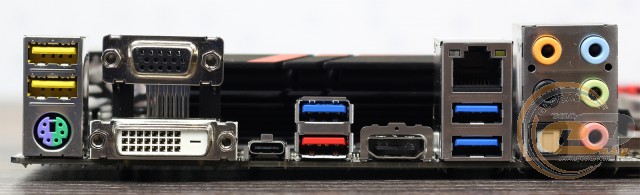

На интерфейсную панель новинки вынесены следующие порты:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 1 x USB 3.1 (Type-C);
  • 1 x USB 3.1 (Type-A);
  • 3 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x Optical S/PDIF out;
  • 5 x аудиопортов.

Данная компоновка является довольно практичной и универсальной, поскольку включает в себя разнообразные типы видеоинтерфейсов, большое количество портов USB (в том числе и передовые USB 3.1 Type-C и USB 3.1 Type-A со скоростью передачи данных до 10 Гбит/с), а также обеспечивает удобное подсоединение многоканальной акустики.

Отметим, что USB-порты желтого цвета имеют позолоченные контакты и подключены к отдельному преобразователю питания, что значительно улучшает стабильность выходного сигнала. Данные разъемы рекомендуется использовать для подсоединения к ПК чувствительной аппаратуры, наподобие ЦАП.

GIGABYTE GA-Z170X-Gaming 3

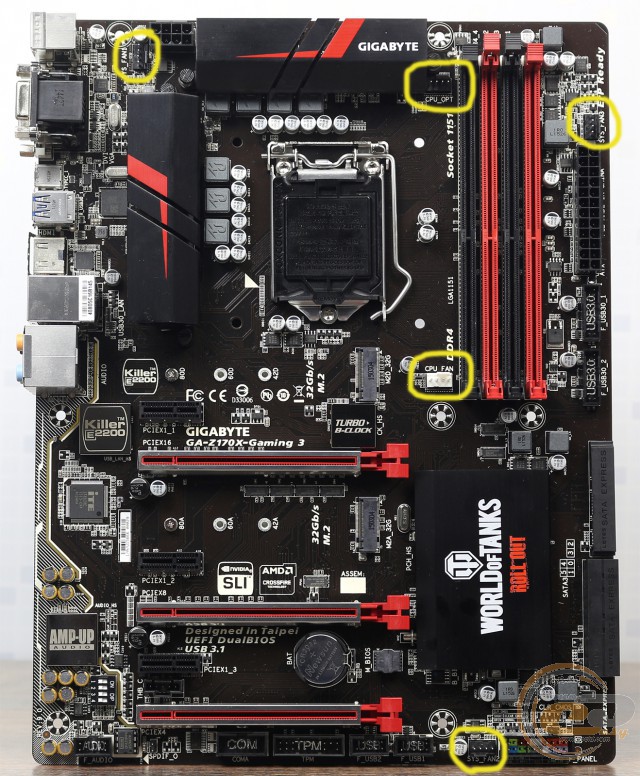

Материнская плата GIGABYTE GA-Z170X-Gaming 3 оснащена пятью коннекторами FAN для подключения вентиляторов. Все они имеют 4-контактное исполнение, благодаря чему для каждой вертушки имеется функция мониторинга ее скорости вращения, а также присутствует возможность задания уникальной схемы работы.

UEFI BIOS

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

В новинке используется современный UEFI BIOS с поддержкой функционального графического интерфейса. Возможно, он получился не таким красочным, как на других продуктах от GIGABYTE, однако это никак не повлияло на удобство работы с ним. Поскольку плата GIGABYTE GA-Z170X-Gaming 3 основана на топовом чипсете Intel Z170, то в ней присутствует ряд дополнительных настроек, которые пригодятся для оптимизации параметров процессора и оперативной памяти. Стоит отметить, что диапазон доступных значений довольно широкий – для разгона в домашних условиях хватит вполне. Кроме того, для новичков в компании GIGABYTE предусмотрели несколько специальных профилей, которые автоматически повышают производительность системы без вмешательства со стороны пользователя.

GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3 GIGABYTE GA-Z170X-Gaming 3

Из дополнительных возможностей BIOS выделим информативное окно мониторинга состояния системы и удобный способ настройки схемы работы подключенных вентиляторов. Также присутствует поддержка русского языка и возможность снятия скриншотов.

Выводы

GIGABYTE GA-Z170X-Gaming 3

Наконец-то с выходом чипсета Intel Z170 компании Intel удалось сделать качественный шаг вперед в области создания наборов системной логики. Ведь если оглянуться назад, то Intel Z97 и Intel Z87 являются, по сути, просто доработанными версиями чипсета Intel Z77, тогда как Intel Z170 представляет собой совершенно новый продукт. В частности, производитель отказался от использования морально устаревшего интерфейса PCI Express 2.0, переведя все внутренние связи на более современный стандарт PCI Express 3.0. Это позволило как минимум в два раза увеличить пропускную способность шин, соединяющих чипсет с процессором, слотами расширения и сторонними контроллерами. Как следствие, ни один из участков системы теперь не является «бутылочным горлышком», поэтому можно смело наращивать производительность комплектующих, не боясь, что они упрутся в возможности интерфейса. В частности, речь идет об устройствах, использующих высокоскоростные порты USB 3.1, M.2, SATA Express и другие.

Еще одним существенным преимуществом чипсета Intel Z170 над его предшественниками является увеличенное количество линий PCIe – теперь их 20, а не 8. Такое техническое решение облегчает разработку материнских плат и увеличивает их функциональность. К тому же существенно упрощается задача по реализации технологий 3-Way / 4-Way Multi-GPU в рамках материнской платы. Ведь теоретически даже при организации режима х8+х8+х8+х8 можно будет обойтись без использования специальных чипов-удвоителей линий PCIe. Также не будем забывать, что и сами процессоры из семейства Intel Skylake предлагают производителям и пользователям дополнительные возможности в виде доступа к памяти стандарта DDR4 и новым функциям разгона комплектующих.

Большинство из этих нововведений нашло свое отражение в материнской плате GIGABYTE GA-Z170X-Gaming 3. Здесь есть и 4 слота для установки памяти DDR4, и поддержка режимов 2-Way NVIDIA SLI / 3-Way AMD CrossFireX, и масса всевозможных разъемов для подключения USB-устройств и накопителей, и отдельный блок для управления опорной частотой процессорных ядер. Одним словом, есть все, что может понадобиться рядовому пользователю для организации в домашних условиях мощной игровой системы или производительной рабочей станции. Отдельно хочется отметить хорошую компоновку платы, качественную реализацию подсистем питания основных компонентов и функциональный BIOS. Кроме того, купив GIGABYTE GA-Z170X-Gaming 3, вы получите еще и несколько приятных бонусов в виде кода на премиумный танк в игре World Of Tanks, улучшенный звуковой тракт с отдельным усилителем для наушников, производительный сетевой контроллер и высокоскоростные порты USB 3.1 на интерфейсной панели.

Что касается недостатков платы, то в процессе тестирования их выявлено не было. Вполне возможно, что когда через нас пройдет 10 – 20 моделей подобного рода, то в сравнении и проявятся мелкие недочеты. Но сейчас же от платформы Socket LGA1151 в целом и материнской платы GIGABYTE GA-Z170X-Gaming 3 в частности у нас остались только положительные впечатления.

Достоинства:

  • продуманная компоновка платы и хорошая реализация отдельных узлов с применением качественных элементов;
  • 7-фазная подсистема питания процессора с двумя массивными алюминиевыми радиаторами;
  • поддержка модулей оперативной памяти стандарта DDR4;
  • высококачественная аудиоподсистема GIGABYTE AMP-UP Audio на основе 7.1-канального кодека Realtek ALC1150 и 2-канального усилителя для наушников;
  • сетевой контроллер Qualcomm Atheros Killer E2200 с возможностью выбора приоритета трафика;
  • поддержка режимов 2-Way NVIDIA SLI / 3-Way AMD CrossFireX;
  • наличие двух слотов M.2 и трех разъемов SATA Express;
  • поддержка высокоскоростных интерфейсов USB 3.1 Type-C и USB 3.1 Type-A;
  • отличная компоновка интерфейсной панели;
  • удобный и многофункциональный BIOS;
  • дополнительные возможности по части разгона процессора;
  • поддержка ряда полезных фирменных технологий и утилит.


Автор: Сергей Мещанчук

Выражаем благодарность компании GIGABYTE за предоставленную для тестирования материнскую плату.
